Занятие: «Разработка и ведение боевых и графических документов» .

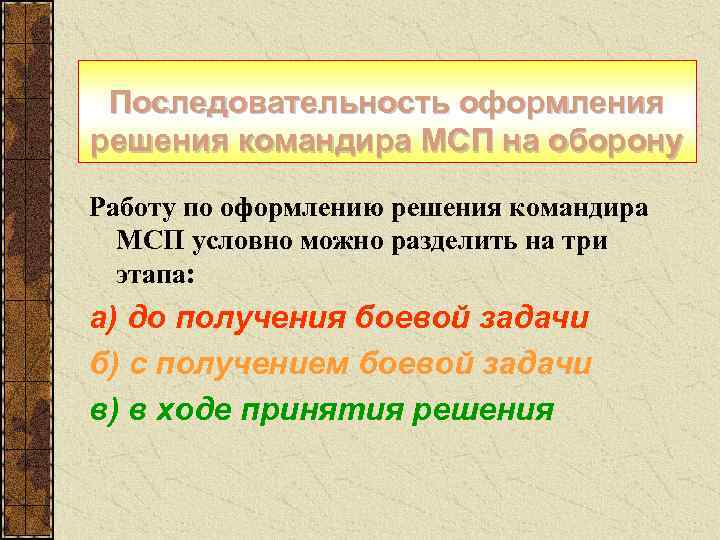

Последовательность оформления решения командира МСП на оборону Работу по оформлению решения командира МСП условно можно разделить на три этапа: а) до получения боевой задачи б) с получением боевой задачи в) в ходе принятия решения

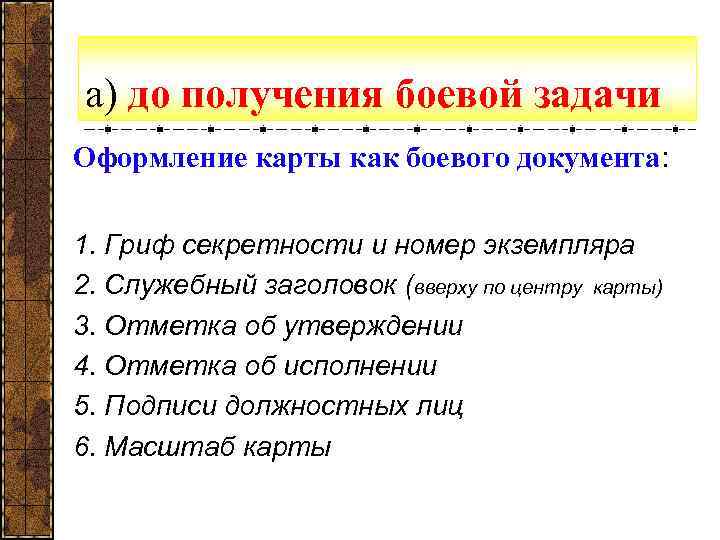

а) до получения боевой задачи Оформление карты как боевого документа: 1. Гриф секретности и номер экземпляра 2. Служебный заголовок (вверху по центру карты) 3. Отметка об утверждении 4. Отметка об исполнении 5. Подписи должностных лиц 6. Масштаб карты

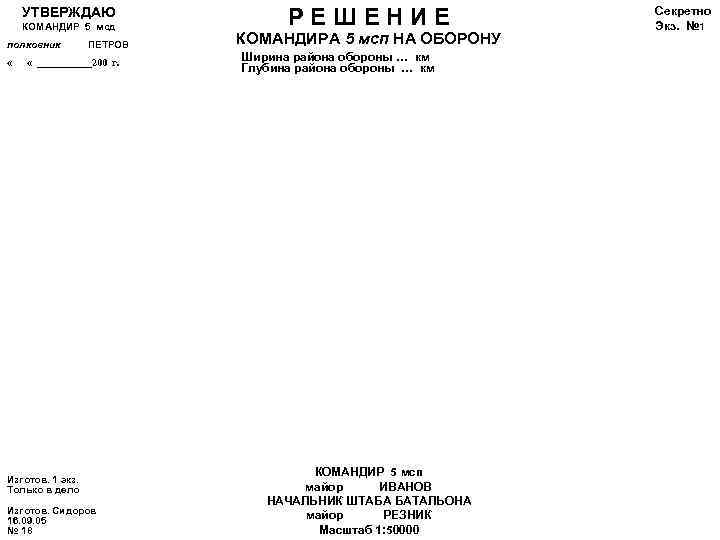

УТВЕРЖДАЮ КОМАНДИР 5 мсд полковник « ПЕТРОВ « ______200 г. Изготов. 1 экз. Только в дело Изготов. Сидоров 16. 09. 05 № 18 РЕШЕНИЕ КОМАНДИРА 5 мсп НА ОБОРОНУ Ширина района обороны … км Глубина района обороны … км КОМАНДИР 5 мсп майор ИВАНОВ НАЧАЛЬНИК ШТАБА БАТАЛЬОНА майор РЕЗНИК Масштаб 1: 50000 Секретно Экз. № 1

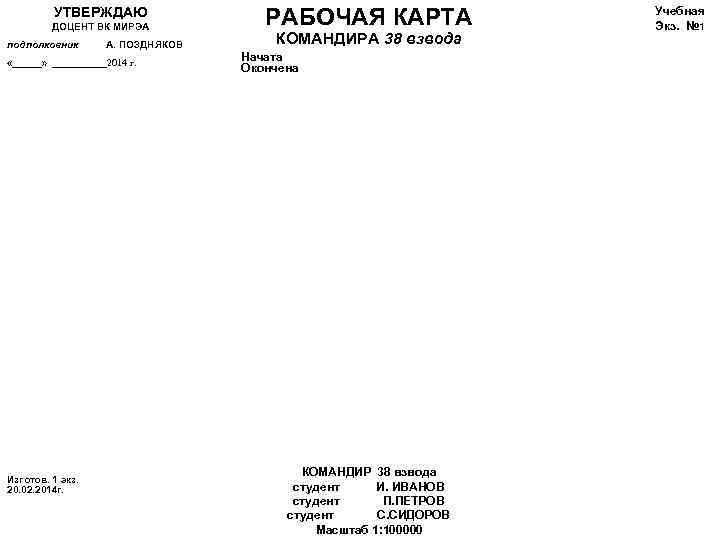

УТВЕРЖДАЮ ДОЦЕНТ ВК МИРЭА подполковник А. ПОЗДНЯКОВ «______» ______2014 г. Изготов. 1 экз. 20. 02. 2014 г. РАБОЧАЯ КАРТА КОМАНДИРА 38 взвода Начата Окончена КОМАНДИР 38 взвода студент И. ИВАНОВ студент П. ПЕТРОВ студент С. СИДОРОВ Масштаб 1: 100000 Учебная Экз. № 1

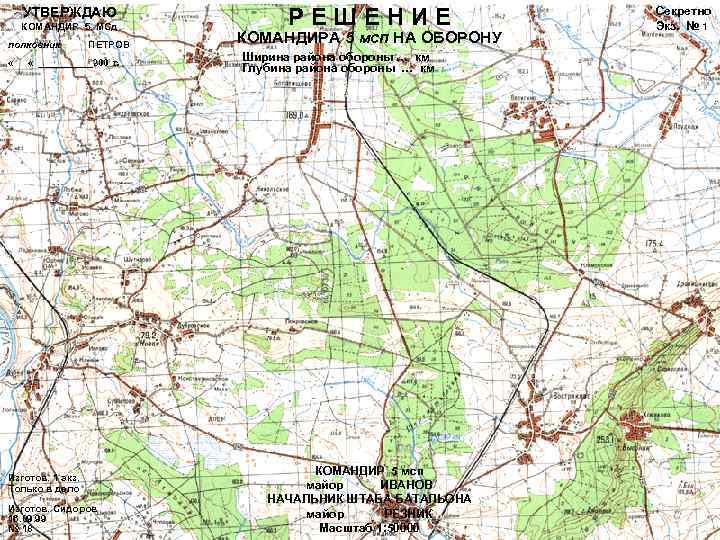

УТВЕРЖДАЮ КОМАНДИР 5 МСд полковник « ПЕТРОВ « ______200 г. Изготов. 1 экз. Только в дело Изготов. Сидоров 16. 09. 99 № 18 РЕШЕНИЕ КОМАНДИРА 5 мсп НА ОБОРОНУ Ширина района обороны … км Глубина района обороны … км КОМАНДИР 5 мсп майор ИВАНОВ НАЧАЛЬНИК ШТАБА БАТАЛЬОНА майор РЕЗНИК Масштаб 1: 50000 Секретно Экз. № 1

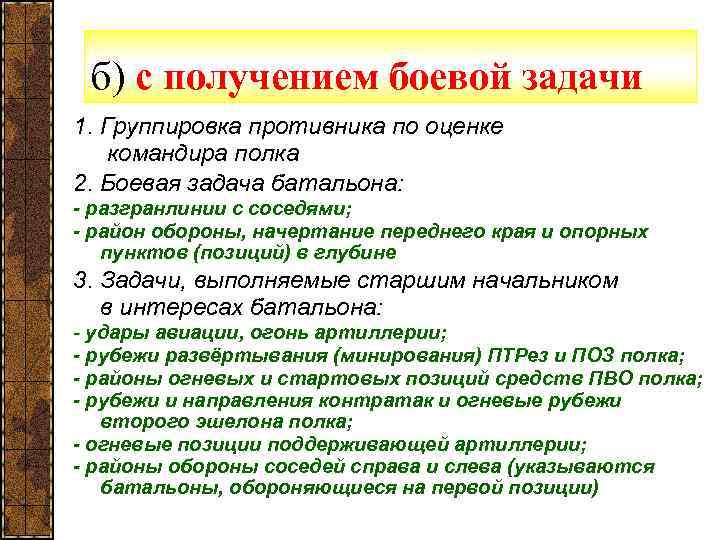

б) с получением боевой задачи 1. Группировка противника по оценке командира полка 2. Боевая задача батальона: - разгранлинии с соседями; - район обороны, начертание переднего края и опорных пунктов (позиций) в глубине 3. Задачи, выполняемые старшим начальником в интересах батальона: - удары авиации, огонь артиллерии; - рубежи развёртывания (минирования) ПТРез и ПОЗ полка; - районы огневых и стартовых позиций средств ПВО полка; - рубежи и направления контратак и огневые рубежи второго эшелона полка; - огневые позиции поддерживающей артиллерии; - районы обороны соседей справа и слева (указываются батальоны, обороняющиеся на первой позиции)
1. Группировка противника по оценке командира дивизии
УТВЕРЖДАЮ КОМАНДИР 5 мсд полковник « ПЕТРОВ « ______199 г. Изготов. 1 экз. Только в дело Изготов. Сидоров 16. 09. 99 № 18 РЕШЕНИЕ КОМАНДИРА 5 мсп НА ОБОРОНУ Ширина участка обороны … км Глубина участка обороны … км Основные усилия полк сосредотачивает на направлении … и удержании районов … КОМАНДИР 5 мсп майор ИВАНОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор РЕЗНИК Масштаб 1: 50000 Секретно Экз. № 1
- разгранлинии с соседями; 2. Боевая задача полка: - участок обороны, начертание переднего края и позиций в глубине - разгранлинии с соседями;

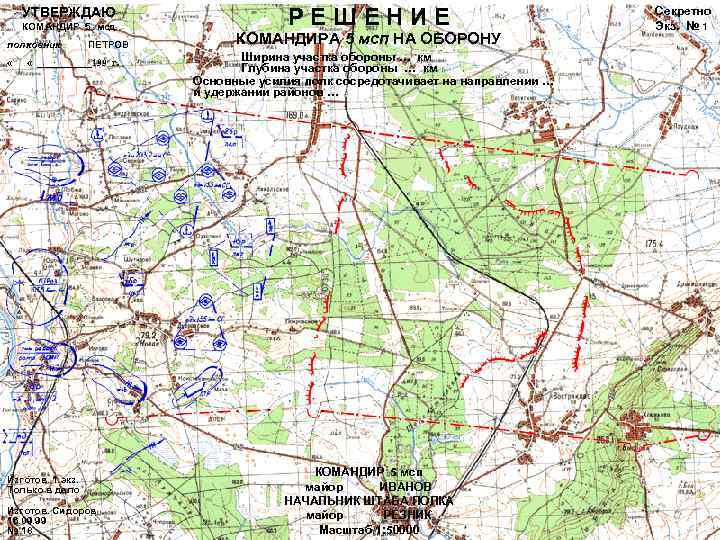

УТВЕРЖДАЮ КОМАНДИР 5 мсд полковник « ПЕТРОВ « ______199 г. Изготов. 1 экз. Только в дело Изготов. Сидоров 16. 09. 99 № 18 РЕШЕНИЕ КОМАНДИРА 5 мсп НА ОБОРОНУ Ширина участка обороны … км Глубина участка обороны … км Основные усилия полк сосредотачивает на направлении … и удержании районов … КОМАНДИР 5 мсп майор ИВАНОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор РЕЗНИК Масштаб 1: 50000 Секретно Экз. № 1

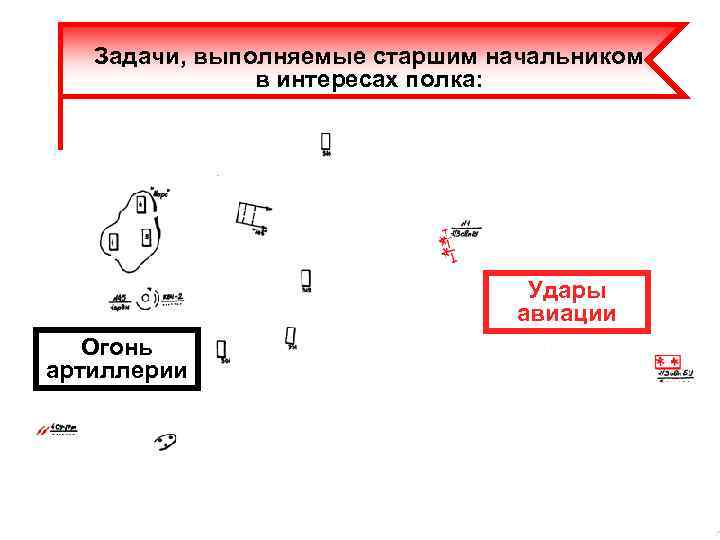

Задачи, выполняемые старшим начальником в интересах полка: Удары авиации Огонь артиллерии
УТВЕРЖДАЮ КОМАНДИР 5 мсд полковник « ПЕТРОВ « ______199 г. Изготов. 1 экз. Только в дело Изготов. Сидоров 16. 09. 99 № 18 РЕШЕНИЕ КОМАНДИРА 5 мсп НА ОБОРОНУ Ширина участка обороны … км Глубина участка обороны … км Основные усилия полк сосредотачивает на направлении … и удержании районов … КОМАНДИР 5 мсп майор ИВАНОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор РЕЗНИК Масштаб 1: 50000 Секретно Экз. № 1
Рубежи развертывания (минирования) ПТРез и ПОЗ дивизии Районы огневых и стартовых позиций средств ПВО дивизии

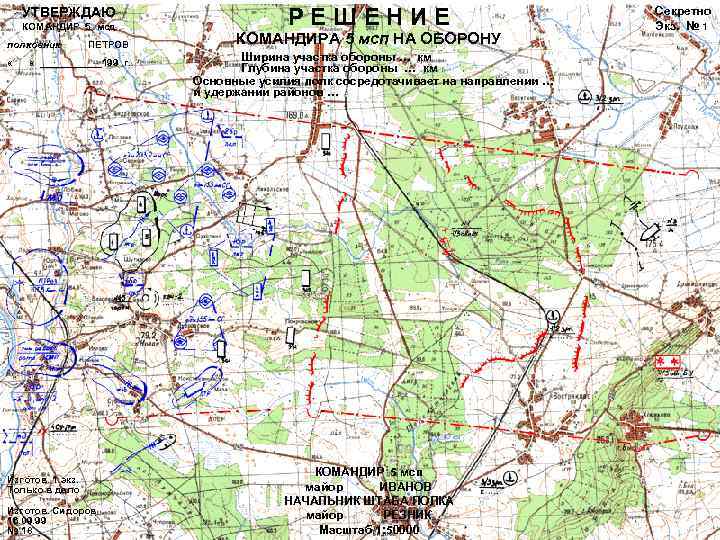

УТВЕРЖДАЮ КОМАНДИР 5 мсд полковник « ПЕТРОВ « ______199 г. Изготов. 1 экз. Только в дело Изготов. Сидоров 16. 09. 99 № 18 РЕШЕНИЕ КОМАНДИРА 5 мсп НА ОБОРОНУ Ширина участка обороны … км Глубина участка обороны … км Основные усилия полк сосредотачивает на направлении … и удержании районов … КОМАНДИР 5 мсп майор ИВАНОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор РЕЗНИК Масштаб 1: 50000 Секретно Экз. № 1

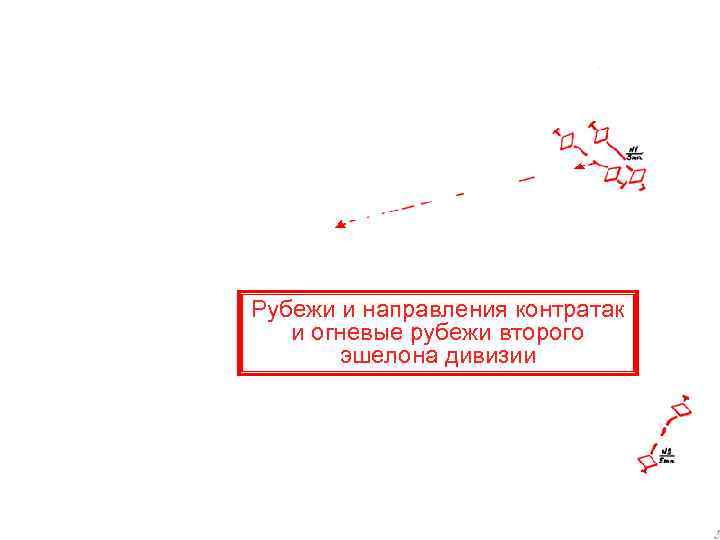

Рубежи и направления контратак и огневые рубежи второго эшелона дивизии
УТВЕРЖДАЮ КОМАНДИР 5 мсд полковник « ПЕТРОВ « ______199 г. Изготов. 1 экз. Только в дело Изготов. Сидоров 16. 09. 99 № 18 РЕШЕНИЕ КОМАНДИРА 5 мсп НА ОБОРОНУ Ширина участка обороны … км Глубина участка обороны … км Основные усилия полк сосредотачивает на направлении … и удержании районов … КОМАНДИР 5 мсп майор ИВАНОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор РЕЗНИК Масштаб 1: 50000 Секретно Экз. № 1

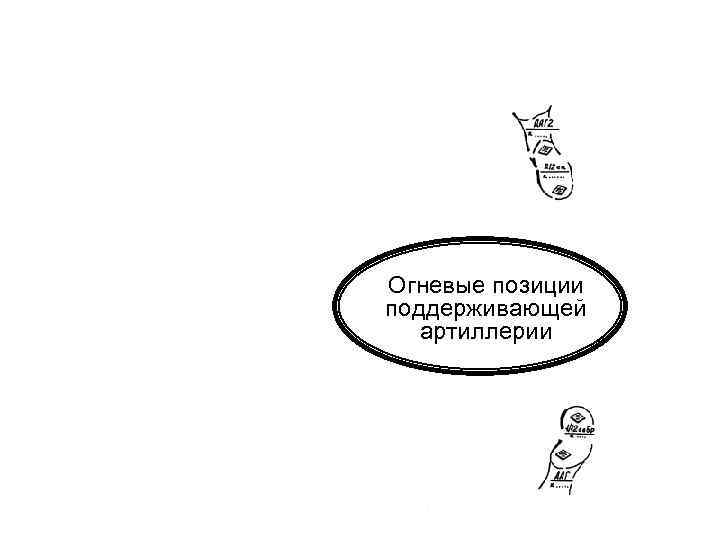

Огневые позиции поддерживающей артиллерии

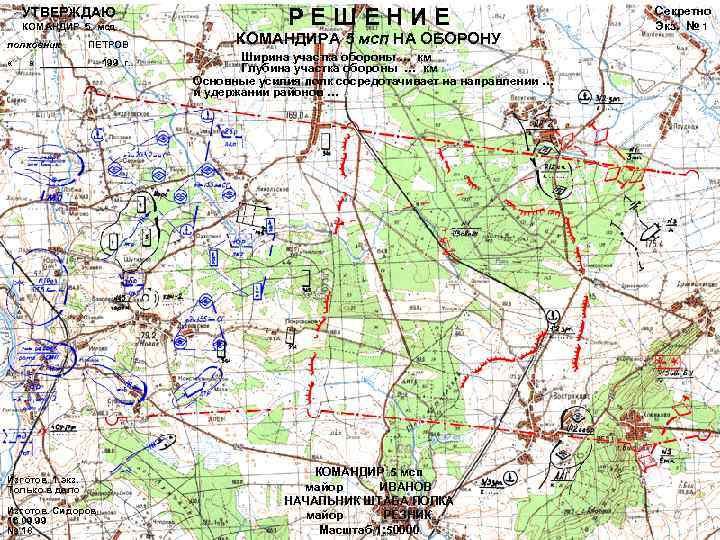

УТВЕРЖДАЮ КОМАНДИР 5 мсд полковник « ПЕТРОВ « ______199 г. Изготов. 1 экз. Только в дело Изготов. Сидоров 16. 09. 99 № 18 РЕШЕНИЕ КОМАНДИРА 5 мсп НА ОБОРОНУ Ширина участка обороны … км Глубина участка обороны … км Основные усилия полк сосредотачивает на направлении … и удержании районов … КОМАНДИР 5 мсп майор ИВАНОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор РЕЗНИК Масштаб 1: 50000 Секретно Экз. № 1

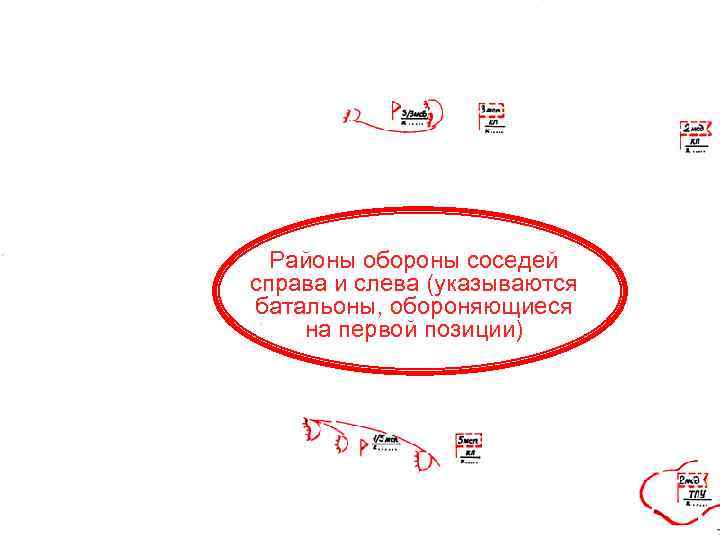

Районы обороны соседей справа и слева (указываются батальоны, обороняющиеся на первой позиции)

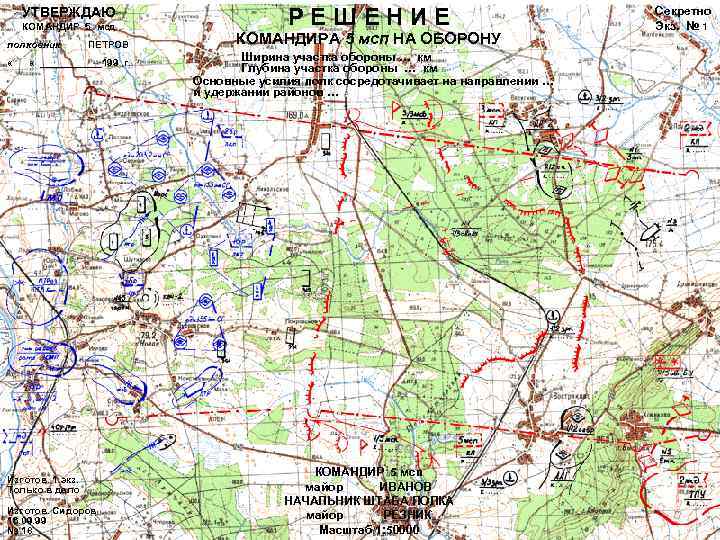

УТВЕРЖДАЮ КОМАНДИР 5 мсд полковник « ПЕТРОВ « ______199 г. Изготов. 1 экз. Только в дело Изготов. Сидоров 16. 09. 99 № 18 РЕШЕНИЕ КОМАНДИРА 5 мсп НА ОБОРОНУ Ширина участка обороны … км Глубина участка обороны … км Основные усилия полк сосредотачивает на направлении … и удержании районов … КОМАНДИР 5 мсп майор ИВАНОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор РЕЗНИК Масштаб 1: 50000 Секретно Экз. № 1

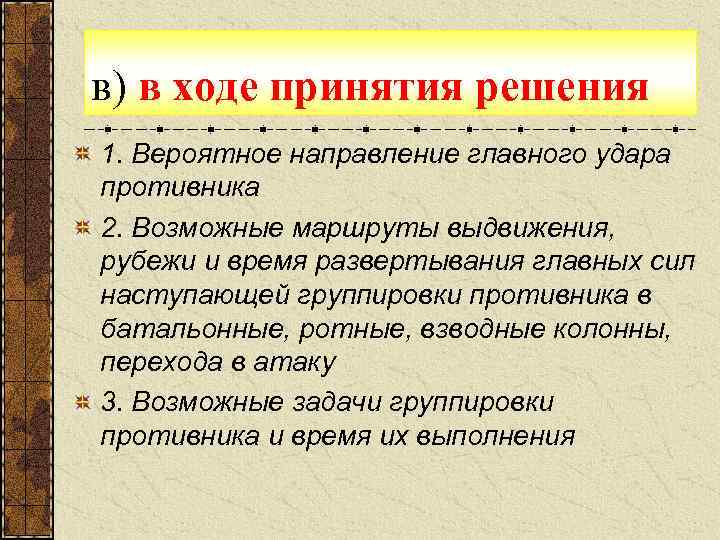

в) в ходе принятия решения 1. Вероятное направление главного удара противника 2. Возможные маршруты выдвижения, рубежи и время развертывания главных сил наступающей группировки противника в батальонные, ротные, взводные колонны, перехода в атаку 3. Возможные задачи группировки противника и время их выполнения

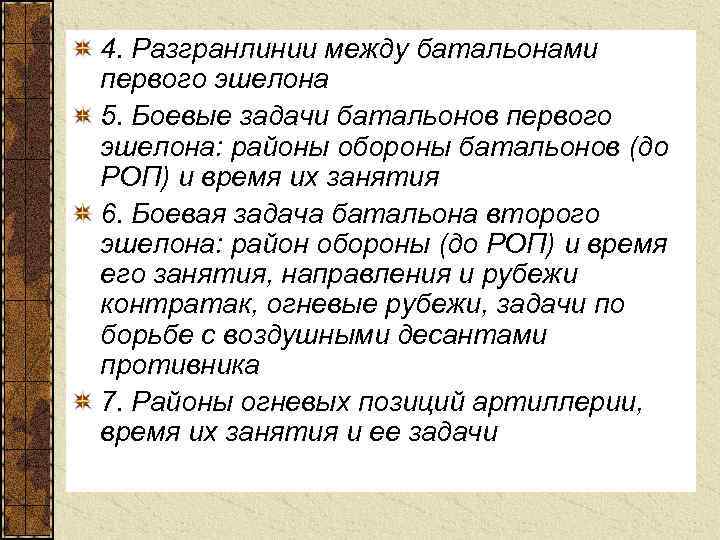

4. Разгранлинии между батальонами первого эшелона 5. Боевые задачи батальонов первого эшелона: районы обороны батальонов (до РОП) и время их занятия 6. Боевая задача батальона второго эшелона: район обороны (до РОП) и время его занятия, направления и рубежи контратак, огневые рубежи, задачи по борьбе с воздушными десантами противника 7. Районы огневых позиций артиллерии, время их занятия и ее задачи

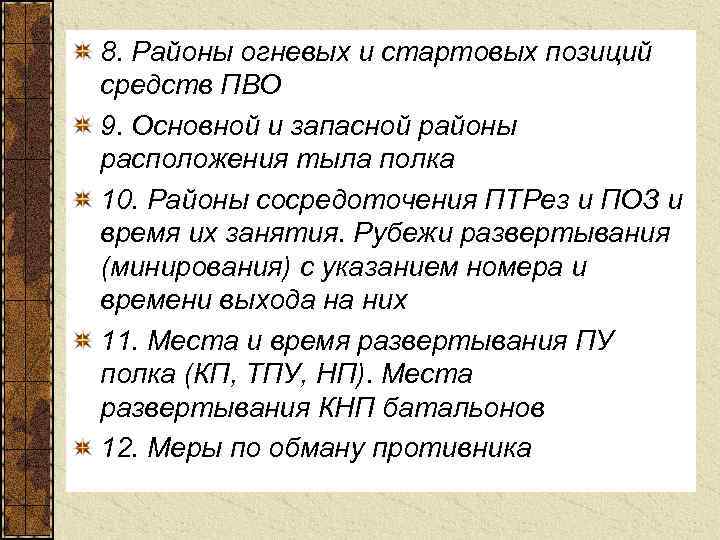

8. Районы огневых и стартовых позиций средств ПВО 9. Основной и запасной районы расположения тыла полка 10. Районы сосредоточения ПТРез и ПОЗ и время их занятия. Рубежи развертывания (минирования) с указанием номера и времени выхода на них 11. Места и время развертывания ПУ полка (КП, ТПУ, НП). Места развертывания КНП батальонов 12. Меры по обману противника

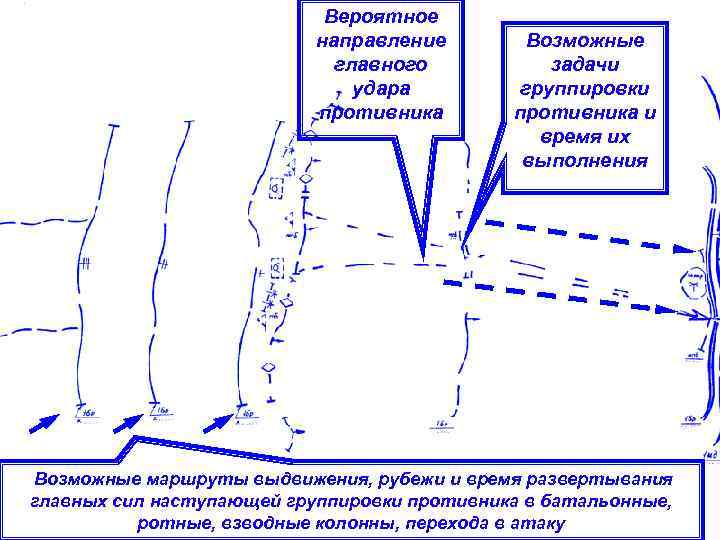

Вероятное направление главного удара противника Возможные задачи группировки противника и время их выполнения Возможные маршруты выдвижения, рубежи и время развертывания главных сил наступающей группировки противника в батальонные, ротные, взводные колонны, перехода в атаку

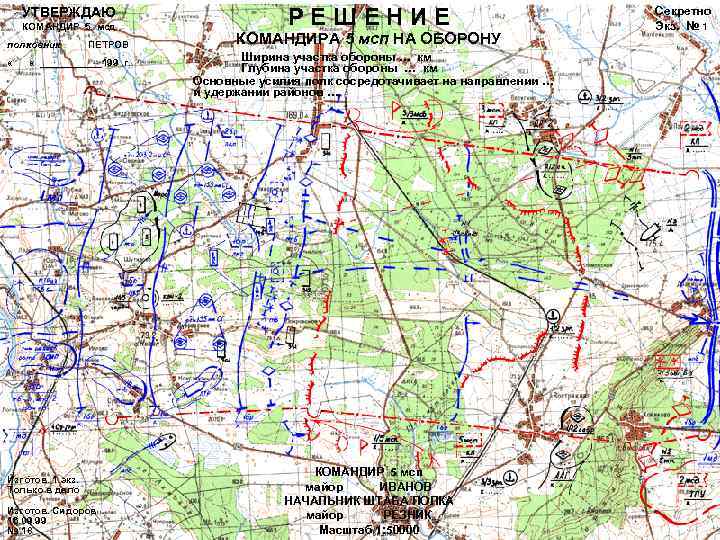

УТВЕРЖДАЮ КОМАНДИР 5 мсд полковник « ПЕТРОВ « ______199 г. Изготов. 1 экз. Только в дело Изготов. Сидоров 16. 09. 99 № 18 РЕШЕНИЕ КОМАНДИРА 5 мсп НА ОБОРОНУ Ширина участка обороны … км Глубина участка обороны … км Основные усилия полк сосредотачивает на направлении … и удержании районов … КОМАНДИР 5 мсп майор ИВАНОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор РЕЗНИК Масштаб 1: 50000 Секретно Экз. № 1

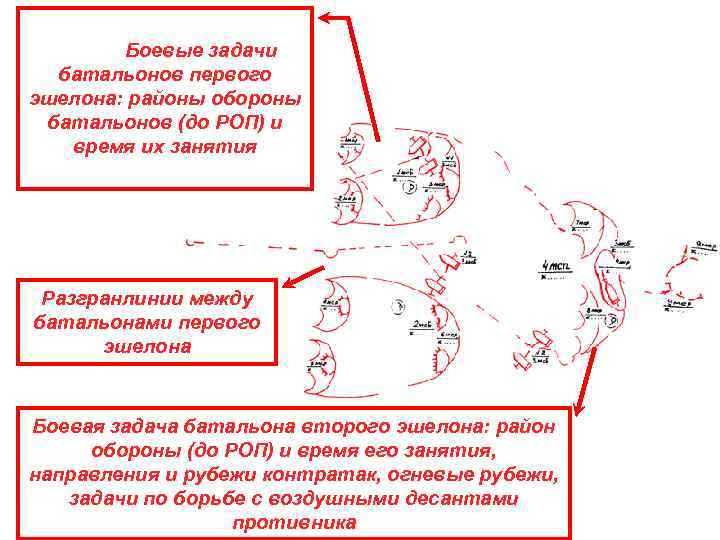

Боевые задачи батальонов первого эшелона: районы обороны батальонов (до РОП) и время их занятия Разгранлинии между батальонами первого эшелона Боевая задача батальона второго эшелона: район обороны (до РОП) и время его занятия, направления и рубежи контратак, огневые рубежи, задачи по борьбе с воздушными десантами противника

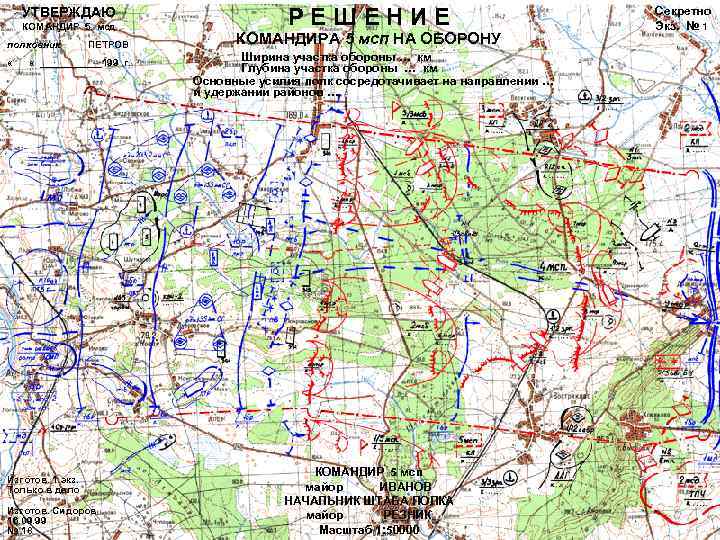

УТВЕРЖДАЮ КОМАНДИР 5 мсд полковник « ПЕТРОВ « ______199 г. Изготов. 1 экз. Только в дело Изготов. Сидоров 16. 09. 99 № 18 РЕШЕНИЕ КОМАНДИРА 5 мсп НА ОБОРОНУ Ширина участка обороны … км Глубина участка обороны … км Основные усилия полк сосредотачивает на направлении … и удержании районов … КОМАНДИР 5 мсп майор ИВАНОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор РЕЗНИК Масштаб 1: 50000 Секретно Экз. № 1

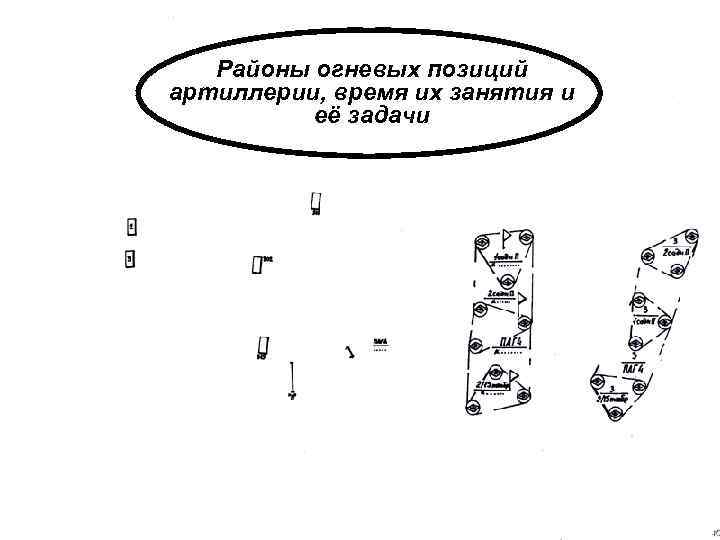

Районы огневых позиций артиллерии, время их занятия и её задачи

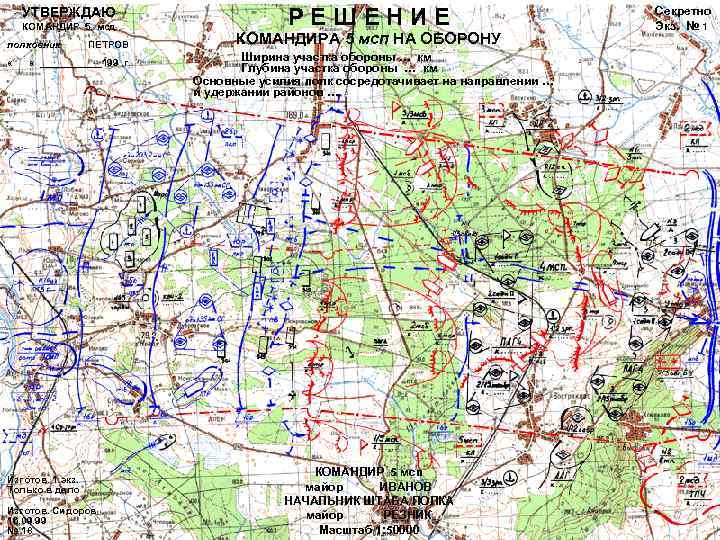

УТВЕРЖДАЮ КОМАНДИР 5 мсд полковник « ПЕТРОВ « ______199 г. Изготов. 1 экз. Только в дело Изготов. Сидоров 16. 09. 99 № 18 РЕШЕНИЕ КОМАНДИРА 5 мсп НА ОБОРОНУ Ширина участка обороны … км Глубина участка обороны … км Основные усилия полк сосредотачивает на направлении … и удержании районов … КОМАНДИР 5 мсп майор ИВАНОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор РЕЗНИК Масштаб 1: 50000 Секретно Экз. № 1

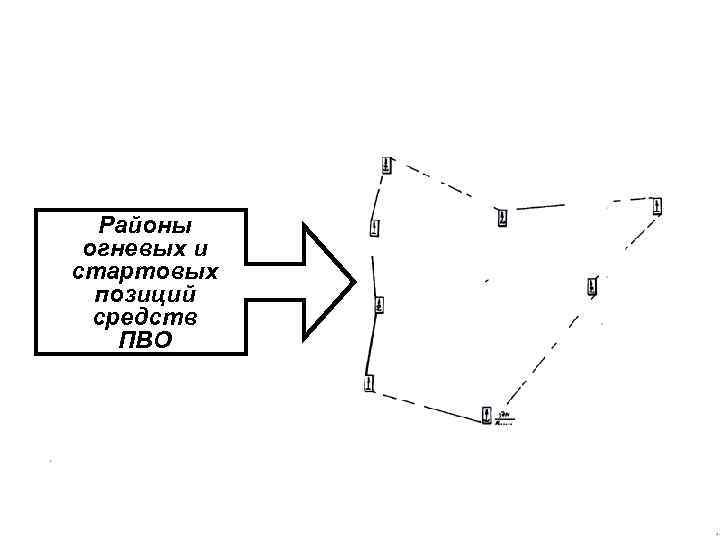

Районы огневых и стартовых позиций средств ПВО
УТВЕРЖДАЮ КОМАНДИР 5 мсд полковник « ПЕТРОВ « ______199 г. Изготов. 1 экз. Только в дело Изготов. Сидоров 16. 09. 99 № 18 РЕШЕНИЕ КОМАНДИРА 5 мсп НА ОБОРОНУ Ширина участка обороны … км Глубина участка обороны … км Основные усилия полк сосредотачивает на направлении … и удержании районов … КОМАНДИР 5 мсп майор ИВАНОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор РЕЗНИК Масштаб 1: 50000 Секретно Экз. № 1
рмо Основной и запасный районы расположения тыла полка з
УТВЕРЖДАЮ КОМАНДИР 5 мсд полковник « ПЕТРОВ « ______199 г. Изготов. 1 экз. Только в дело Изготов. Сидоров 16. 09. 99 № 18 РЕШЕНИЕ КОМАНДИРА 5 мсп НА ОБОРОНУ Ширина участка обороны … км Глубина участка обороны … км Основные усилия полк сосредотачивает на направлении … и удержании районов … КОМАНДИР 5 мсп майор ИВАНОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор РЕЗНИК Масштаб 1: 50000 Секретно Экз. № 1

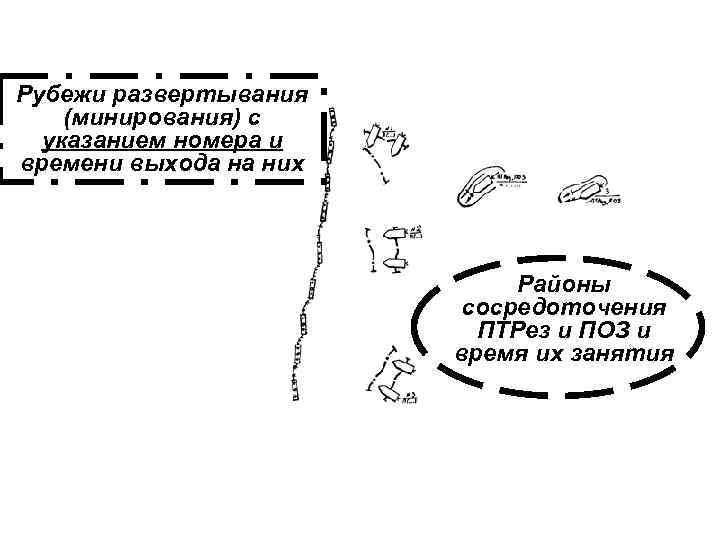

Рубежи развертывания (минирования) с указанием номера и времени выхода на них Районы сосредоточения ПТРез и ПОЗ и время их занятия
УТВЕРЖДАЮ КОМАНДИР 5 мсд полковник « ПЕТРОВ « ______199 г. Изготов. 1 экз. Только в дело Изготов. Сидоров 16. 09. 99 № 18 РЕШЕНИЕ КОМАНДИРА 5 мсп НА ОБОРОНУ Ширина участка обороны … км Глубина участка обороны … км Основные усилия полк сосредотачивает на направлении … и удержании районов … КОМАНДИР 5 мсп майор ИВАНОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор РЕЗНИК Масштаб 1: 50000 Секретно Экз. № 1

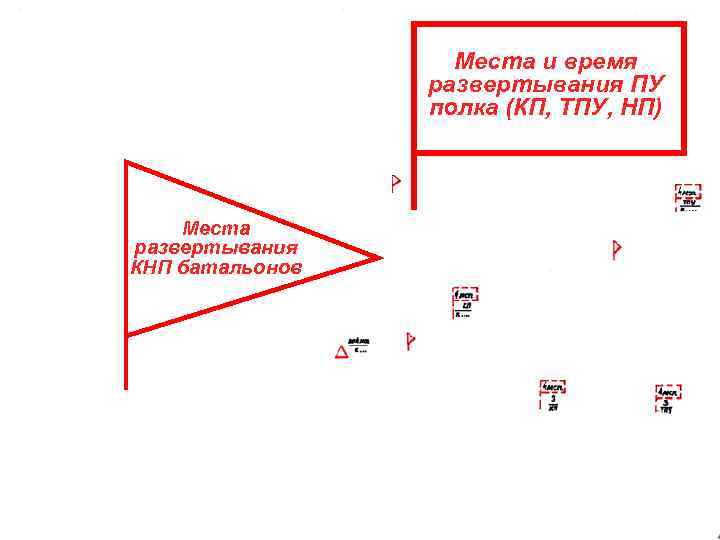

Места и время развертывания ПУ полка (КП, ТПУ, НП) Места развертывания КНП батальонов
УТВЕРЖДАЮ КОМАНДИР 5 мсд полковник « ПЕТРОВ « ______199 г. Изготов. 1 экз. Только в дело Изготов. Сидоров 16. 09. 99 № 18 РЕШЕНИЕ КОМАНДИРА 5 мсп НА ОБОРОНУ Ширина участка обороны … км Глубина участка обороны … км Основные усилия полк сосредотачивает на направлении … и удержании районов … КОМАНДИР 5 мсп майор ИВАНОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор РЕЗНИК Масштаб 1: 50000 Секретно Экз. № 1

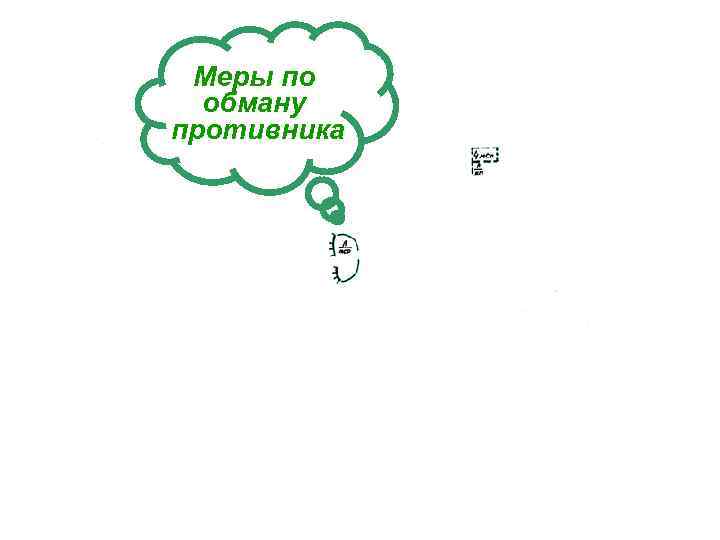

Меры по обману противника

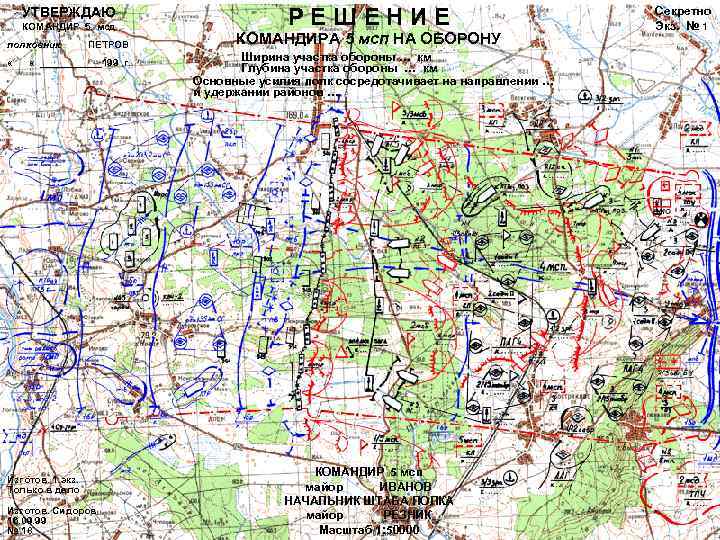

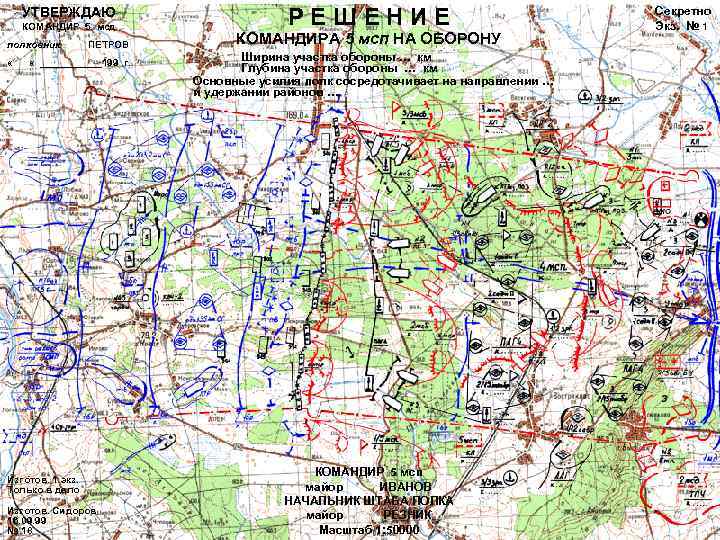

УТВЕРЖДАЮ КОМАНДИР 5 мсд полковник « ПЕТРОВ « ______199 г. Изготов. 1 экз. Только в дело Изготов. Сидоров 16. 09. 99 № 18 РЕШЕНИЕ КОМАНДИРА 5 мсп НА ОБОРОНУ Ширина участка обороны … км Глубина участка обороны … км Основные усилия полк сосредотачивает на направлении … и удержании районов … КОМАНДИР 5 мсп майор ИВАНОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор РЕЗНИК Масштаб 1: 50000 Секретно Экз. № 1
В пояснительной записке могут быть указаны: — распределение сил и средств усиления; — соотношение сил и средств сторон, их боевые возможности; — плотности сил и средств на фронте наступления батальона и на направлении сосредоточения основных усилий; — наличие и порядок распределения материальных средств, особенно боеприпасов; — время прохождения рубежей — исходного, регулирования, развертывания в предбоевые и боевой порядки; — схема построения походного порядка батальона для выдвижения.

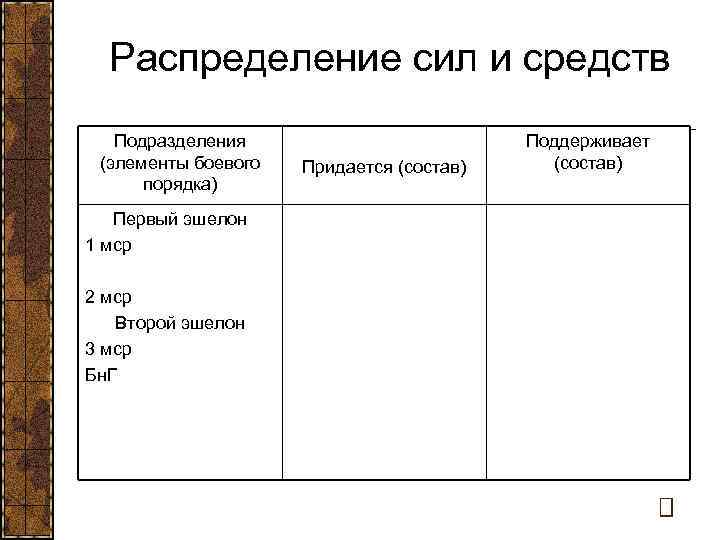

Распределение сил и средств Подразделения (элементы боевого порядка) Первый эшелон 1 мср 2 мср Второй эшелон 3 мср Бн. Г Придается (состав) Поддерживает (состав)
Соотношение сил и средств Свои войска кол-во с учетом качества Противник Силы и средства колво с учетом качества Соотношение кол-во а) на всем фронте обороны батальона мср (мпр) танки орудия и м ПТС б) на направлении сосредоточения основных усилий мср (мпр) танки орудия и м ПТС с учетом качества
Время готовности Батальон занимает оборону к ГОТОВНОСТЬ: системы огня инженерных работ: - первой очереди - второй очереди -

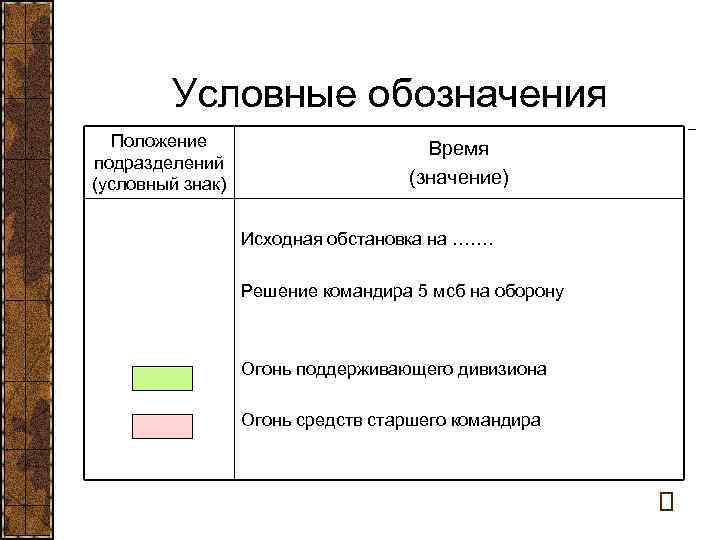

Условные обозначения Положение подразделений (условный знак) Время (значение) Исходная обстановка на ……. Решение командира 5 мсб на оборону Огонь поддерживающего дивизиона Огонь средств старшего командира
Метеоданные на t воздуха t почвы изотермия …
