Занятие 3 Разработка схемы расположения плит

Занятие 3 Разработка схемы расположения плит перекрытия

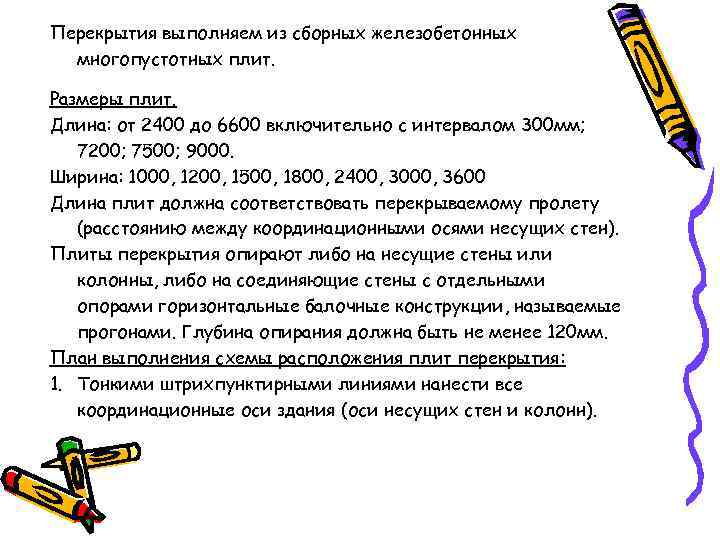

Перекрытия выполняем из сборных железобетонных многопустотных плит. Размеры плит. Длина: от 2400 до 6600 включительно с интервалом 300 мм; 7200; 7500; 9000. Ширина: 1000, 1200, 1500, 1800, 2400, 3000, 3600 Длина плит должна соответствовать перекрываемому пролету (расстоянию между координационными осями несущих стен). Плиты перекрытия опирают либо на несущие стены или колонны, либо на соединяющие стены с отдельными опорами горизонтальные балочные конструкции, называемые прогонами. Глубина опирания должна быть не менее 120 мм. План выполнения схемы расположения плит перекрытия: 1. Тонкими штрихпунктирными линиями нанести все координационные оси здания (оси несущих стен и колонн).

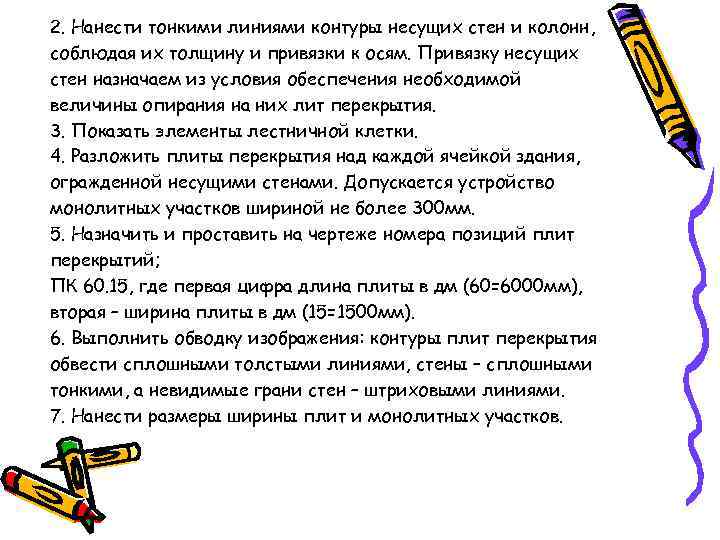

2. Нанести тонкими линиями контуры несущих стен и колонн, соблюдая их толщину и привязки к осям. Привязку несущих стен назначаем из условия обеспечения необходимой величины опирания на них лит перекрытия. 3. Показать элементы лестничной клетки. 4. Разложить плиты перекрытия над каждой ячейкой здания, огражденной несущими стенами. Допускается устройство монолитных участков шириной не более 300 мм. 5. Назначить и проставить на чертеже номера позиций плит перекрытий; ПК 60. 15, где первая цифра длина плиты в дм (60=6000 мм), вторая – ширина плиты в дм (15=1500 мм). 6. Выполнить обводку изображения: контуры плит перекрытия обвести сплошными толстыми линиями, стены – сплошными тонкими, а невидимые грани стен – штриховыми линиями. 7. Нанести размеры ширины плит и монолитных участков.

Рис. 1. Схема расположения плит перекрытия
