ЗАНЯТИЕ 3 Подсистема технической подготовки производства

Совет директоров Генеральный директор Директор по маркетингу (коммерческий директор) Технический директор (главный инженер) Директор по производству Директор по персоналу Бухгалтерия (финансы) Конструкторский отдел Производственный отдел (ПДО) Отдел по работе с персоналом Отдел ассортимента Технологический отдел Цех 1 Отдел обучения персонала Экономическ. отдел (ценообразование ) Инструментальная служба Отдел рекламы Служба главного механика Служба сервиса Служба главного энергетика Служба снабжения Служба качества (ОТК) Отдел зарплаты персонала Цех N Прочие подразделения

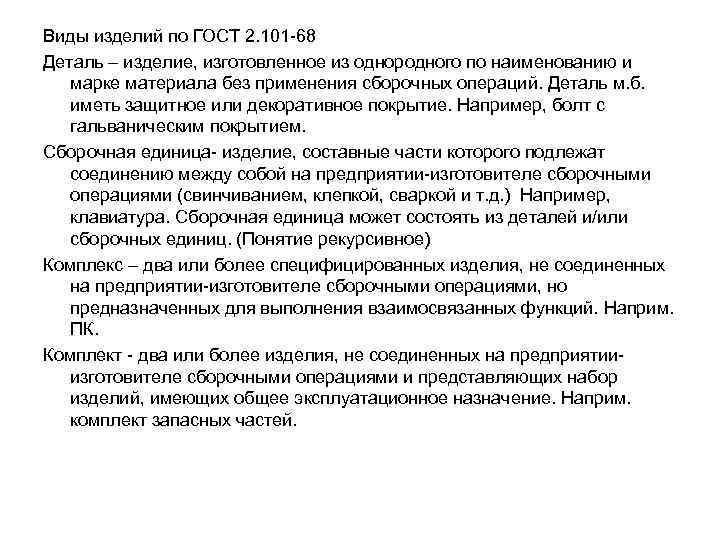

Виды изделий по ГОСТ 2. 101 -68 Деталь – изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций. Деталь м. б. иметь защитное или декоративное покрытие. Например, болт с гальваническим покрытием. Сборочная единица- изделие, составные части которого подлежат соединению между собой на предприятии-изготовителе сборочными операциями (свинчиванием, клепкой, сваркой и т. д. ) Например, клавиатура. Сборочная единица может состоять из деталей и/или сборочных единиц. (Понятие рекурсивное) Комплекс – два или более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных функций. Наприм. ПК. Комплект - два или более изделия, не соединенных на предприятииизготовителе сборочными операциями и представляющих набор изделий, имеющих общее эксплуатационное назначение. Наприм. комплект запасных частей.

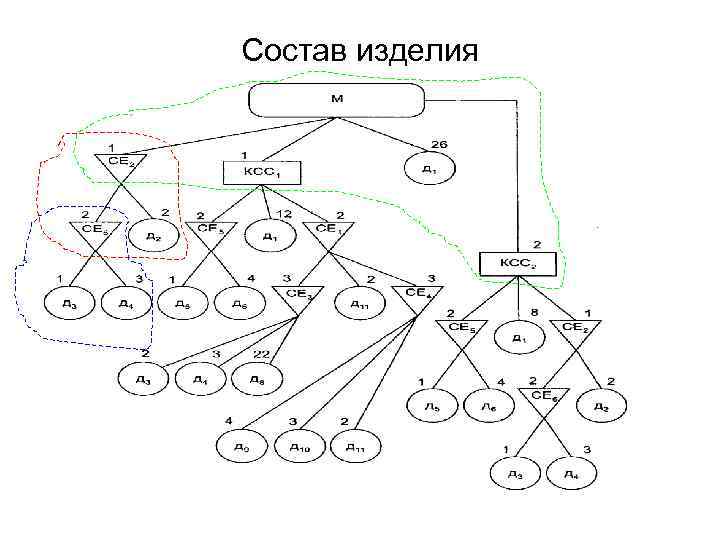

Состав изделия

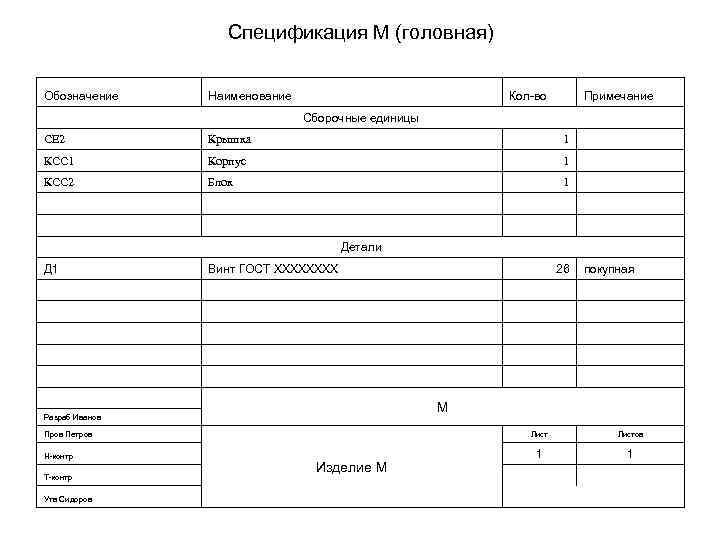

Спецификация М (головная) Обозначение Наименование Кол-во Примечание Сборочные единицы СЕ 2 Крышка 1 КСС 1 Корпус 1 КСС 2 Блок 1 Детали Д 1 Винт ГОСТ ХХХХ 26 М Разраб Иванов Пров Петров Н-контр Т-контр Утв Сидоров покупная Лист Изделие М Листов 1 1

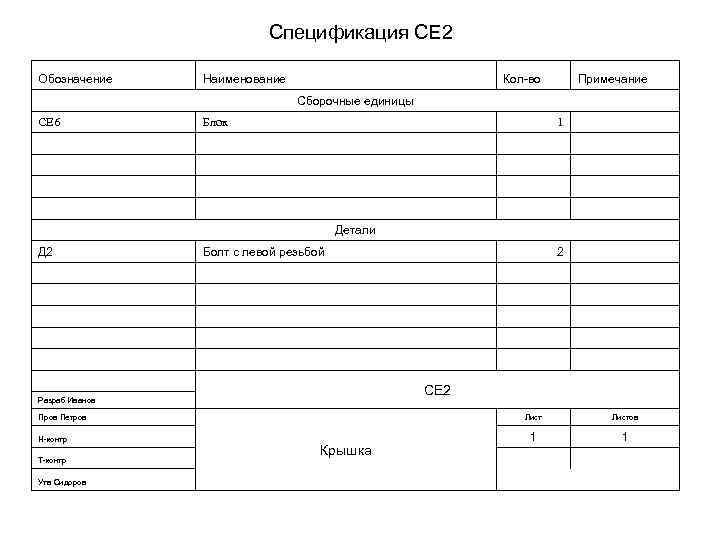

Спецификация СЕ 2 Обозначение Наименование Кол-во Примечание Сборочные единицы 1 СЕ 6 Блок Детали Д 2 Болт с левой резьбой 2 СЕ 2 Разраб Иванов Пров Петров Н-контр Т-контр Утв Сидоров Лист Крышка Листов 1 1

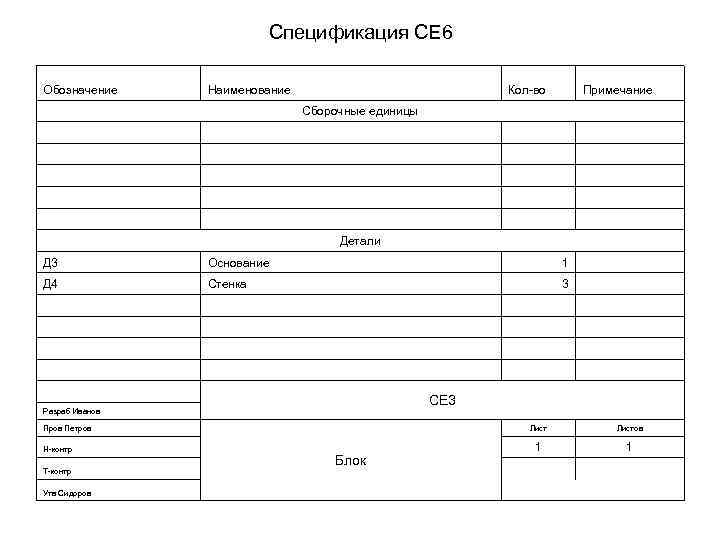

Спецификация СЕ 6 Обозначение Наименование Кол-во Примечание Сборочные единицы Детали Д 3 Основание 1 Д 4 Стенка 3 СЕ 3 Разраб Иванов Пров Петров Н-контр Т-контр Утв Сидоров Лист Блок Листов 1 1

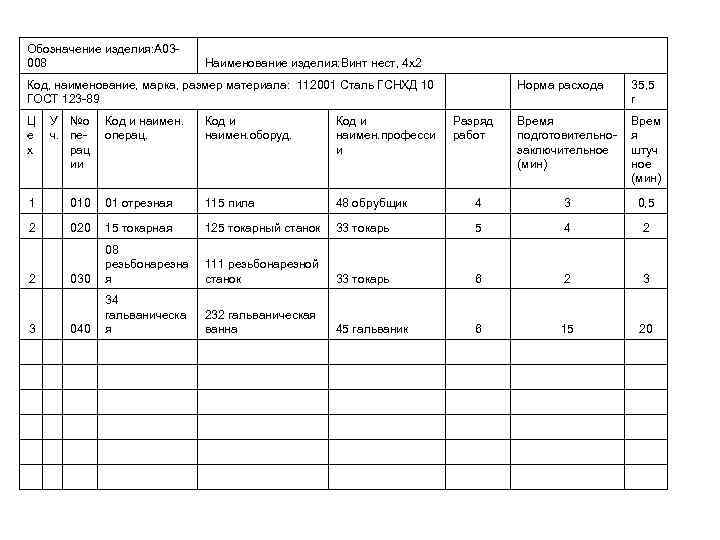

Обозначение изделия: А 03008 Наименование изделия: Винт нест, 4 х2 Код, наименование, марка, размер материала: 112001 Сталь ГСНХД 10 ГОСТ 123 -89 Норма расхода 35, 5 г Ц е х У №о ч. перац ии Код и наимен. операц. Код и наимен. оборуд. Код и наимен. професси и Разряд работ Время подготовительнозаключительное (мин) Врем я штуч ное (мин) 1 010 01 отрезная 115 пила 48 обрубщик 4 3 0, 5 2 020 15 токарная 125 токарный станок 33 токарь 5 4 2 030 08 резьбонарезна я 111 резьбонарезной станок 33 токарь 6 2 3 34 гальваническа я 232 гальваническая ванна 45 гальваник 6 15 20 2 3 040

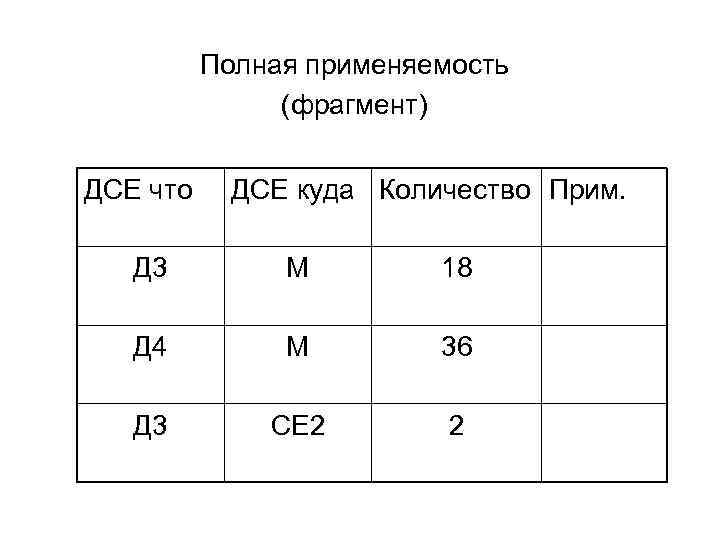

Полная применяемость (фрагмент) ДСЕ что ДСЕ куда Количество Прим. Д 3 М 18 Д 4 М 36 Д 3 СЕ 2 2
