Занятие 2 Сбор нагрузок на плиту

Конструкции полов При выборе полов необходимо учитывать назначение здания: жилое гражданское или промышленное. В рамках курсового проекта можно принять начинку пола одинаковой : • керамическая плитка 350 - 400 Н/м 2; (35 -40 кг/м 2), • цем-песч. стяжка толщиной 30 -50 мм. ; (ρ=1800 кг/м 3) • песчаная засыпка 40 -80 мм. ; (ρ=1700 кг/м 3) Нагрузка от собственного веса плит перекрытия: • ребристая плита 2500 Н/м 2, • пустотная плита 3000 Н/м 2. 10 Н - 1 кг, 1 к. Н-100 кг.

Таблица сбора нагрузок Вид нагрузки Постоянная: бетонное покрытие t = 20 мм, ρ = 22, 0 к. Н/м 3 цементная песчаная стяжка t = 40 мм; ρ = 18, 0 к. Н/м 3 засыпка (песок) 50 мм ρ = 17, 0 к. Н/м 3 железобетонная ребристая плита Итого Временная v в том числе: длительная кратковременная Полная q = g + v в том числе: постоянная и длительная кратковременная Нормативная нагрузка, Н/м 2 Коэффициент надежности Расчетная нагрузка, Н/м 2 440 1, 3 572 720 1, 3 936 850 1, 3 1105 2500 4510 6000 1, 1 – 1, 2 2750 5363 7200 4500 10510 9010 1500 1, 2 – – – 5400 1800 12563 10763 1800

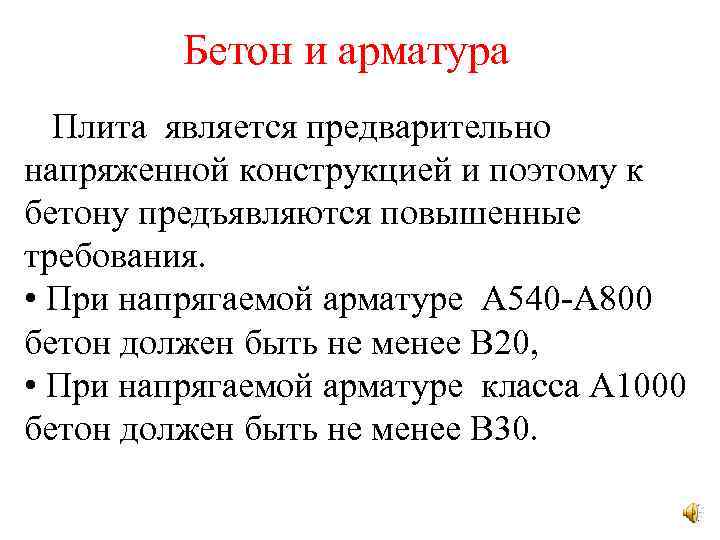

Бетон и арматура Плита является предварительно напряженной конструкцией и поэтому к бетону предъявляются повышенные требования. • При напрягаемой арматуре А 540 -А 800 бетон должен быть не менее В 20, • При напрягаемой арматуре класса А 1000 бетон должен быть не менее В 30.

Классы бетона Класс Бетона В Сжатие осевое, МПа Растяжение осевое, МПа Rbt, n Rbt Модуль упругости, МПа Rbn Rb Eb В 20 15, 0 11, 5 1, 35 0, 90 27, 5∙ 103 В 25 18, 5 14, 5 1, 55 1, 05 30, 0∙ 103 В 30 22, 0 17, 0 1, 75 1, 15 32, 5∙ 103 В 35 25, 5 19, 5 1, 95 1, 30 34, 5∙ 103 В 40 29, 0 22, 0 2, 1 1, 40 36, 0∙ 103

Классы арматуры Класс и диаметр А 20 -40 10 -40 II группы, МПа Растяжению Rs, ser (Rsn ) 540 600 800 1000 I группы, МПа Растяжению Продольной Поперечной арматуры, Rsw 450 520 695 830 300 300 Сжатию Rsc А 540 А 600 А 800 А 1000 Ø мм Расчетные сопротивления для предельных состояний 200 400 400

Граничная высота сжатой зоны бетона ξR Для элементов с предварительным напряжением арматуры ξR определяется по таблице /6/ приложения или по формуле где εs, el – относительная деформация в растянутой арматуре от внешней нагрузки при достижении в этой арматуре расчетного сопротивления. Для арматуры с условным пределом текучести εs, el = ( Rs + 400 - σsp)/Es, 0) σsp = 0, 6 Rs – принимается при неизвестном σsp εb, 2 – предельная относительная деформация сжатого бетона εb, 2 = 0, 0035,
