Занятие 2 Лестницы

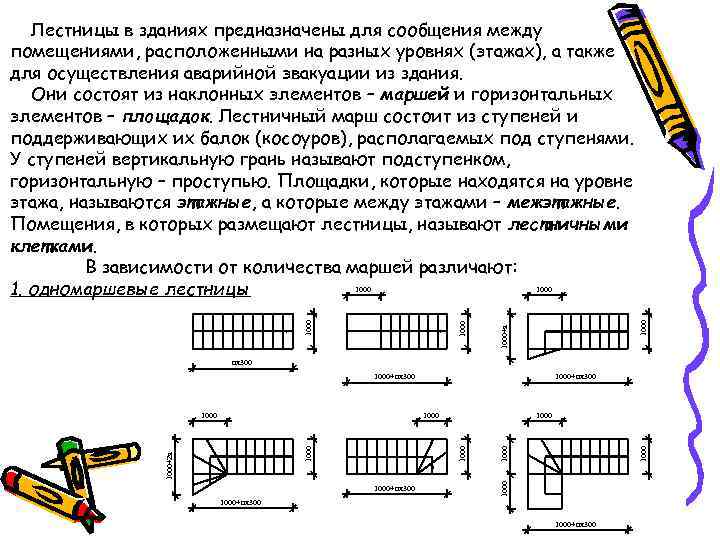

Лестницы в зданиях предназначены для сообщения между помещениями, расположенными на разных уровнях (этажах), а также для осуществления аварийной эвакуации из здания. Они состоят из наклонных элементов – маршей и горизонтальных элементов – площадок. Лестничный марш состоит из ступеней и поддерживающих их балок (косоуров), располагаемых под ступенями. У ступеней вертикальную грань называют подступенком, горизонтальную – проступью. Площадки, которые находятся на уровне этажа, называются этажные, а которые между этажами – межэтажные. Помещения, в которых размещают лестницы, называют лестничными клетками. В зависимости от количества маршей различают: 1. одномаршевые лестницы 1000 1000 1000+а nх300 1000+nх300 1000 1000 1000 1000+2 а 1000+nх300 1000+nх300

2. двухмаршевые лестницы 1000 1000 100 1000 nх300 1000 3. трехмаршевые лестницы 1000 nх300 1000 nх300 1000 n– количество ступеней, а – ширина ступени Стрелкой на планах лестниц показывают направление движения вверх.

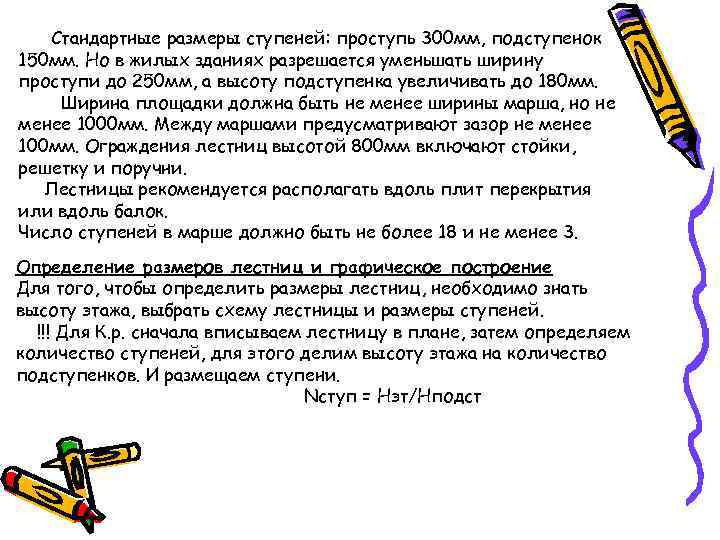

Стандартные размеры ступеней: проступь 300 мм, подступенок 150 мм. Но в жилых зданиях разрешается уменьшать ширину проступи до 250 мм, а высоту подступенка увеличивать до 180 мм. Ширина площадки должна быть не менее ширины марша, но не менее 1000 мм. Между маршами предусматривают зазор не менее 100 мм. Ограждения лестниц высотой 800 мм включают стойки, решетку и поручни. Лестницы рекомендуется располагать вдоль плит перекрытия или вдоль балок. Число ступеней в марше должно быть не более 18 и не менее 3. Определение размеров лестниц и графическое построение Для того, чтобы определить размеры лестниц, необходимо знать высоту этажа, выбрать схему лестницы и размеры ступеней. !!! Для К. р. сначала вписываем лестницу в плане, затем определяем количество ступеней, для этого делим высоту этажа на количество подступенков. И размещаем ступени. Nступ = Нэт/Нподст
