>  Занятие 1  Модульная координация размеров в  строительстве.  Правила привязки Занятие 1 Модульная координация размеров в строительстве. Правила привязки конструктивных элементов к координационным осям

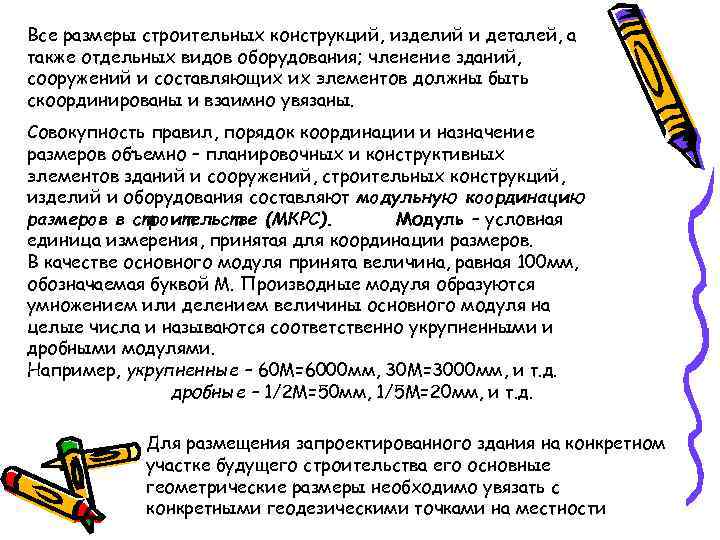

>Все размеры строительных конструкций, изделий и деталей, а также отдельных видов оборудования; членение зданий, Все размеры строительных конструкций, изделий и деталей, а также отдельных видов оборудования; членение зданий, сооружений и составляющих их элементов должны быть скоординированы и взаимно увязаны. Совокупность правил, порядок координации и назначение размеров объемно – планировочных и конструктивных элементов зданий и сооружений, строительных конструкций, изделий и оборудования составляют модульную координацию размеров в строительстве (МКРС). Модуль – условная единица измерения, принятая для координации размеров. В качестве основного модуля принята величина, равная 100 мм, обозначаемая буквой М. Производные модуля образуются умножением или делением величины основного модуля на целые числа и называются соответственно укрупненными и дробными модулями. Например, укрупненные – 60 М=6000 мм, 30 М=3000 мм, и т. д. дробные – 1/2 М=50 мм, 1/5 М=20 мм, и т. д. Для размещения запроектированного здания на конкретном участке будущего строительства его основные геометрические размеры необходимо увязать с конкретными геодезическими точками на местности

>Для этого предварительно проект здания или сооружения в плане расчленяется осевыми линиями, устанавливающими положение Для этого предварительно проект здания или сооружения в плане расчленяется осевыми линиями, устанавливающими положение основных несущих конструкций (стен, колонн). Эти оси называются координационными или разбивочными, указывают их на плане обычно во взаимно перпендикулярных направлениях. Оси маркируют, т. е. обозначают в горизонтальном направлении (слева направо) цифрами, а в вертикальном (снизу вверх)– заглавными буквами русского алфавита. Буквы ё, з, й, о, х, ч, щ, ь, ы, ъ не могут быть использованы в качестве обозначения осей. Пропуски в цифровых и буквенных обозначениях координационных осей не допускаются. Оси заканчиваются кружочками диаметром 7 - 10 мм, в которых шрифтом № 5 необходимо указать их обозначения (см. рис. 1) Расстояние от осевой линии до первой размерной линии должно быть не менее 12 мм, между размерными линиями - не менее 8 мм, расстояние от последней размерной линии до начала кружочка должно быть 2 -3 мм.

>Рис. 1. Сетка координационных осей Рис. 1. Сетка координационных осей

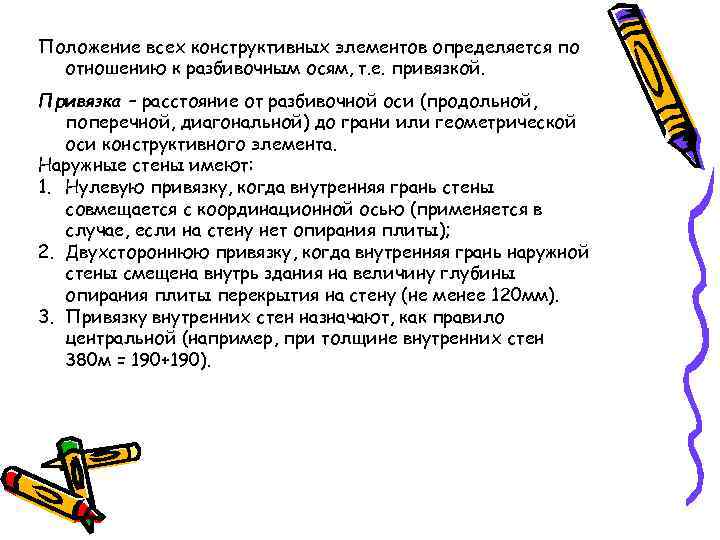

>Положение всех конструктивных элементов определяется по  отношению к разбивочным осям, т. е. привязкой. Положение всех конструктивных элементов определяется по отношению к разбивочным осям, т. е. привязкой. Привязка – расстояние от разбивочной оси (продольной, поперечной, диагональной) до грани или геометрической оси конструктивного элемента. Наружные стены имеют: 1. Нулевую привязку, когда внутренняя грань стены совмещается с координационной осью (применяется в случае, если на стену нет опирания плиты); 2. Двухстороннюю привязку, когда внутренняя грань наружной стены смещена внутрь здания на величину глубины опирания плиты перекрытия на стену (не менее 120 мм). 3. Привязку внутренних стен назначают, как правило центральной (например, при толщине внутренних стен 380 м = 190+190).
