Занятие 1 КОМПЛЕКС ВООРУЖЕНИЯ БМП

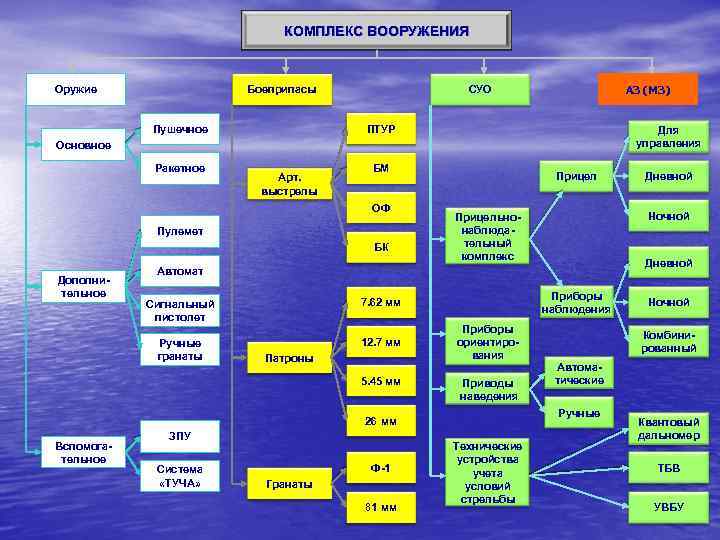

КОМПЛЕКС ВООРУЖЕНИЯ Оружие Боеприпасы Пушечное АЗ (МЗ) СУО ПТУР Для управления Основное Ракетное Арт. выстрелы БМ ОФ Пулемет БК Дополнительное Прицел Дневной 12. 7 мм Приборы наблюдения 7. 62 мм Ручные гранаты Патроны 5. 45 мм Приборы ориентирования Приводы наведения ЗПУ Система «ТУЧА» Ф-1 Гранаты 81 мм Технические устройства учета условий стрельбы Ночной Комбинированный Автоматические Ручные 26 мм Вспомогательное Ночной Прицельнонаблюдательный комплекс Автомат Сигнальный пистолет Дневной Квантовый дальномер ТБВ УВБУ

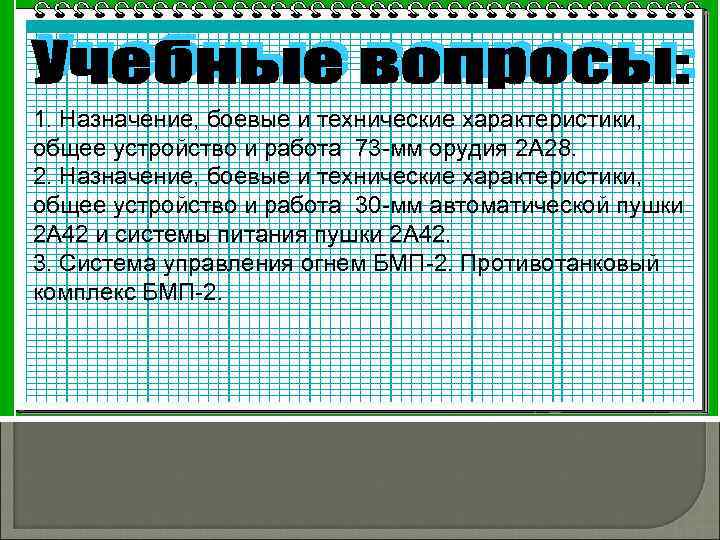

1. Назначение, боевые и технические характеристики, общее устройство и работа 73 -мм орудия 2 А 28. 2. Назначение, боевые и технические характеристики, общее устройство и работа 30 -мм автоматической пушки 2 А 42 и системы питания пушки 2 А 42. 3. Система управления огнем БМП-2. Противотанковый комплекс БМП-2.
ЛИТЕРАТУРА 1. Боевая машина пехоты БМП-1 Техническое описание и инструкции по эксплуатации, книга 1, Воениздат 1979 г. 2. Боевая машина пехоты БМП-2 Техническое описание и инструкции по эксплуатации, часть 1, Воениздат 2001 г. 3. Боевая машина пехоты БМП-2 Техническое описание и инструкции по эксплуатации, часть 2, Воениздат 2001 г.
1 й УЧЕБНЫЙ ВОПРОС Назначение, боевые и технические характеристики, общее устройство и работа 73 -мм орудия 2 А 28.

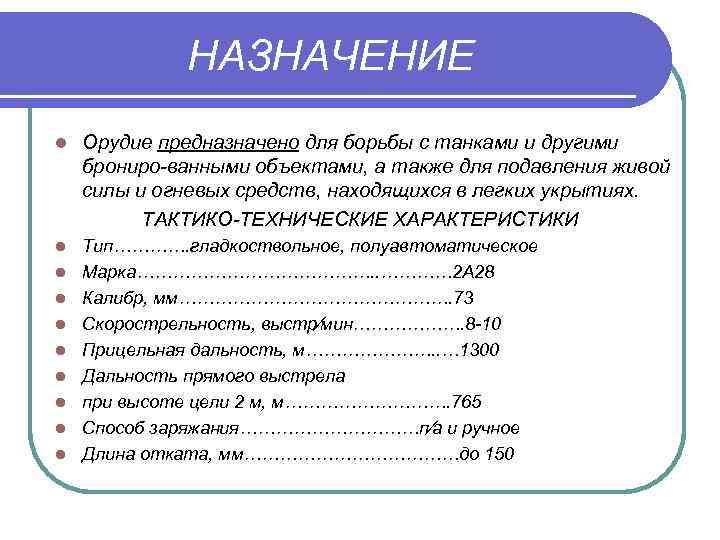

НАЗНАЧЕНИЕ l Орудие предназначено для борьбы с танками и другими брониро ванными объектами, а также для подавления живой силы и огневых средств, находящихся в легких укрытиях. ТАКТИКО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ l Тип…………. гладкоствольное, полуавтоматическое Марка…………………. . ………… 2 А 28 Калибр, мм……………………. 73 Скорострельность, выстр⁄мин………………. 8 10 Прицельная дальность, м…………………. . … 1300 Дальность прямого выстрела при высоте цели 2 м, м……………. 765 Способ заряжания……………п⁄а и ручное Длина отката, мм………………до 150 l l l l
ОРУДИЕ 2 А 28 Орудие состоит из ствола 1 с казенником 10, лафета, гидрооткатника 5, передней гайки 2, разрезного кольца 3, затвора 8, двух закрывающих механизмов 12.
l Выстрел ПГ-15 В состоит из кумулятивной гранаты ПГ 15 и порохового заряда ПГ 15 П.
l l Выстрел ОГ-15 В состоит из осколочной гранаты ОГ 15 и порохового заряда ОГ 15 П. Осколочная граната ОГ-15 и пороховой заряд ОГ-15 П: а - головная часть гранаты; б - стабилизатор; в - пороховой заряд; 1 - предохранительный колпачок; 2 - взрыватель; 3 - корпус; 4 – разрывной заряд; 5 - труба; 6 -крестовина; 7 трассер; 8 - стакан; 9 - втулка; 10 - хвостовик; 11 -переходник; 12 - стопор; 13 -пружина. 14 трубка; 15 - гильза; 16 -ленточный порох; 17 - картуз; 18 -дымный порох; 19 — электрозапал; 20 –трубка; 21 – целлулоидный диск; 22 пластмассовый диск; 23 - диафрагма; 24 - контактное кольцо; 25 - изоляционная масса; 26 - провода; 27 - пружина, 28 - тесьма

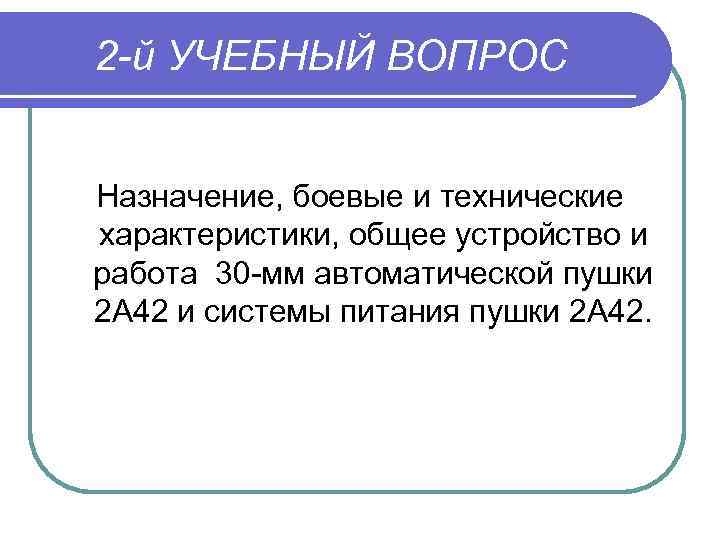

2 й УЧЕБНЫЙ ВОПРОС Назначение, боевые и технические характеристики, общее устройство и работа 30 -мм автоматической пушки 2 А 42 и системы питания пушки 2 А 42.

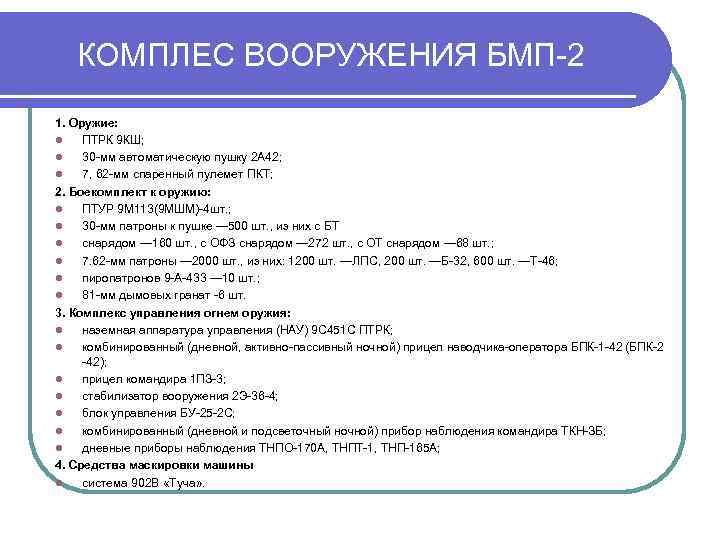

КОМПЛЕС ВООРУЖЕНИЯ БМП-2 1. Оружие: l ПТРК 9 КШ; l 30 -мм автоматическую пушку 2 А 42; l 7, 62 -мм спаренный пулемет ПКТ; 2. Боекомплект к оружию: l ПТУР 9 М 113(9 МШМ)-4 шт. ; l 30 -мм патроны к пушке — 500 шт. , из них с БТ l снарядом — 160 шт. , с ОФЗ снарядом — 272 шт. , с ОТ снарядом — 68 шт. ; l 7. 62 -мм патроны — 2000 шт. , из них: 1200 шт. —ЛПС, 200 шт. —Б-32, 600 шт. —Т-46; l пиропатронов 9 -А-433 — 10 шт. ; l 81 -мм дымовых гранат -6 шт. 3. Комплекс управления огнем оружия: l наземная аппаратура управления (НАУ) 9 С 451 С ПТРК; l комбинированный (дневной, активно-пассивный ночной) прицел наводчика-оператора БПК-1 -42 (БПК-2 -42); l прицел командира 1 ПЗ-3; l стабилизатор вооружения 2 Э-36 -4; l блок управления БУ-25 -2 С; l комбинированный (дневной и подсветочный ночной) прибор наблюдения командира ТКН-ЗБ; l дневные приборы наблюдения ТНПО-170 А, ТНПТ-1, ТНП-165 А; 4. Средства маскировки машины l система 902 В «Туча» .

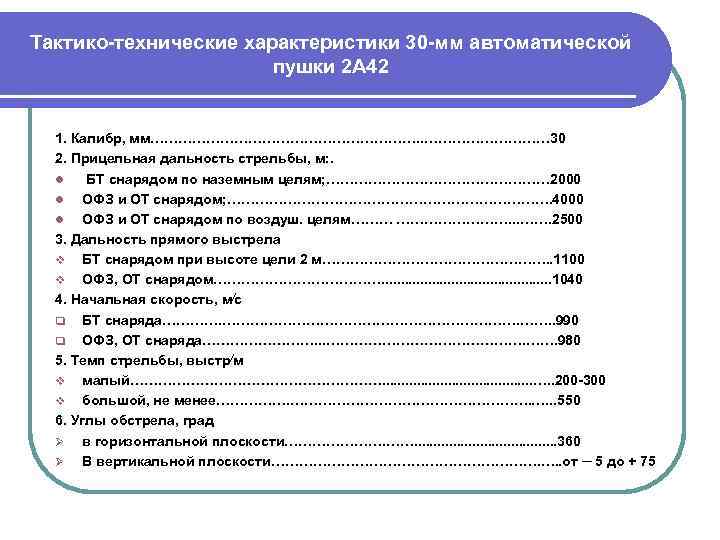

Тактико-технические характеристики 30 -мм автоматической пушки 2 А 42 1. Калибр, мм…………………………. . …………… 30 2. Прицельная дальность стрельбы, м: . l БТ снарядом по наземным целям; …………………… 2000 l ОФЗ и ОТ снарядом; ………………………………. 4000 l ОФЗ и ОТ снарядом по воздуш. целям……… …………. . . ……. 2500 3. Дальность прямого выстрела v БТ снарядом при высоте цели 2 м……………………. . 1100 v ОФЗ, ОТ снарядом………………. . . 1040 4. Начальная скорость, м∕с q БТ снаряда……………………………. ……. . 990 q ОФЗ, ОТ снаряда…………. . . …………………. ……. 980 5. Темп стрельбы, выстр∕м v малый………………………. . . . . …. . 200 -300 v большой, не менее………………………. …. . . 550 6. Углы обстрела, град Ø в горизонтальной плоскости…………………. . . . . 360 Ø В вертикальной плоскости…………………………. …. . от ─ 5 до + 75
Общее устройство 30 -мм автоматической пушки 2 А 42 Пушка состоит из следующих основных частей: -ствольная коробка 1 -агрегат ствола 2 -затворная рама 3 -возвратный механизм 4 затыльник 5 электроспуск 6 контактор 7 ось затыльника 8
Самостоятельная работа l l l l 1, 2………. 3…………. 4…………. 5………… 6………… 7………… 8………… 9…………

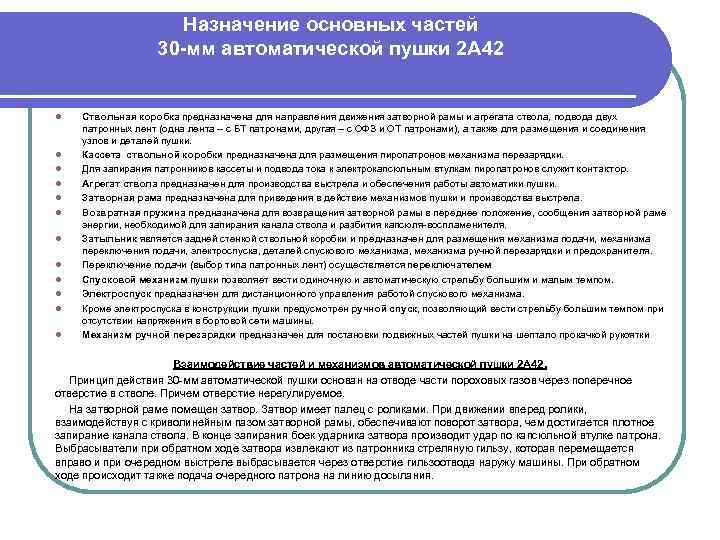

Назначение основных частей 30 -мм автоматической пушки 2 А 42 l l l Ствольная коробка предназначена для направления движения затворной рамы и агрегата ствола, подвода двух патронных лент (одна лента – с БТ патронами, другая – с ОФЗ и ОТ патронами), а также для размещения и соединения узлов и деталей пушки. Кассета ствольной коробки предназначена для размещения пиропатронов механизма перезарядки. Для запирания патронников кассеты и подвода тока к электрокапсюльным втулкам пиропатронов служит контактор. Агрегат ствола предназначен для производства выстрела и обеспечения работы автоматики пушки. Затворная рама предназначена для приведения в действие механизмов пушки и производства выстрела. Возвратная пружина предназначена для возвращения затворной рамы в переднее положение, сообщения затворной раме энергии, необходимой для запирания канала ствола и разбития капсюля-воспламенителя. Затыльник является задней стенкой ствольной коробки и предназначен для размещения механизма подачи, механизма переключения подачи, электроспуска, деталей спускового механизма, механизма ручной перезарядки и предохранителя. Переключение подачи (выбор типа патронных лент) осуществляется переключателем Спусковой механизм пушки позволяет вести одиночную и автоматическую стрельбу большим и малым темпом. Электроспуск предназначен для дистанционного управления работой спускового механизма. Кроме электроспуска в конструкции пушки предусмотрен ручной спуск, позволяющий вести стрельбу большим темпом при отсутствии напряжения в бортовой сети машины. Механизм ручной перезарядки предназначен для постановки подвижных частей пушки на шептало прокачкой рукоятки Взаимодействие частей и механизмов автоматической пушки 2 А 42. Принцип действия 30 -мм автоматической пушки основан на отводе части пороховых газов через поперечное отверстие в стволе. Причем отверстие нерегулируемое. На затворной раме помещен затвор. Затвор имеет палец с роликами. При движении вперед ролики, взаимодействуя с криволинейным пазом затворной рамы, обеспечивают поворот затвора, чем достигается плотное запирание канала ствола. В конце запирания боек ударника затвора производит удар по капсюльной втулке патрона. Выбрасыватели при обратном ходе затвора извлекают из патронника стреляную гильзу, которая перемещается вправо и при очередном выстреле выбрасывается через отверстие гильзоотвода наружу машины. При обратном ходе происходит также подача очередного патрона на линию досылания.
Применяемые боеприпасы
Маркировка боеприпасов
Система питания пушки 2 А 42 Система питания пушки предназначена для размещения и подвода патронных лент к приемным окнам пушки. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА СИСТЕМЫ ПИТАНИЯ ПУШКИ Техническая характеристика: скорость перемотки ленты в механизме подтяга постоянно на 20% больше той скорости, которую необходимо иметь при большом темпе стрельбы. Однако величина скорости перемотки во всех режимах стрельбы регулируется автоматически за счет пробуксовки муфты. ОБЩЕЕ УСТРОЙСТВО СИСТЕМЫ ПИТАНИЯ ПУШКИ Состоит: l магазин; l два рукава (левый и правый); l механизм подтяга лент; l винтовой рукав с уплотнением и горловиной; 5. гибкий элемент с уплотнением.

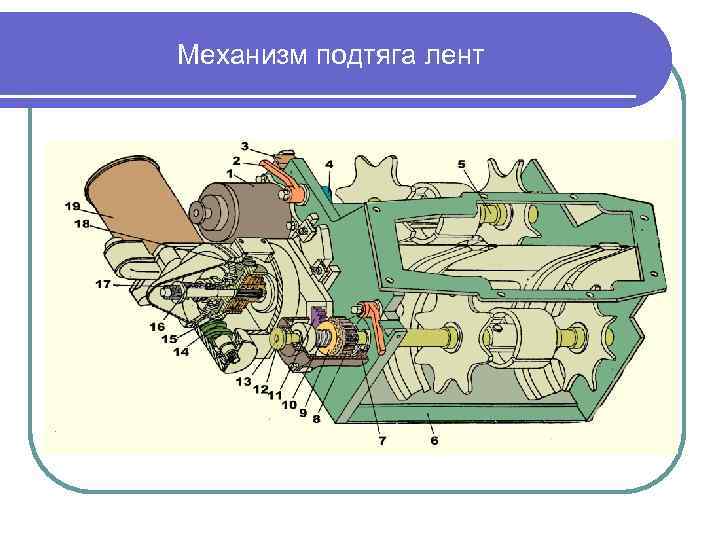

Механизм подтяга лент

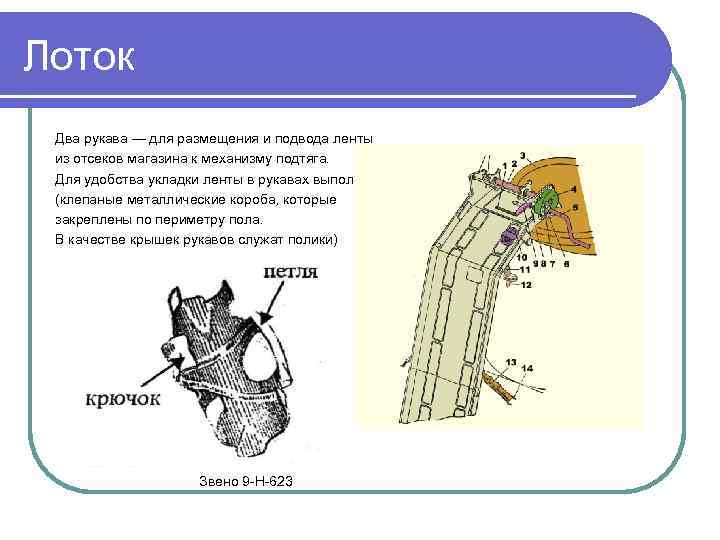

Лоток Два рукава — для размещения и подвода ленты из отсеков магазина к механизму подтяга. Для удобства укладки ленты в рукавах выполнены окна. (клепаные металлические короба, которые закреплены по периметру пола. В качестве крышек рукавов служат полики) Звено 9 -Н-623
Укладка боекомплекта БМП-2
Магазин — для размещения лент с патронами (в левом и правом отсеках), крепится к полу боевого отделения левый и правый отсеки с крышками. В правом отсеке — 160 патронов БТ; В левом отсеке — 340 патронов ОФЗ и ОТ (ОТ — каждый пятый) Левый отсек разделен на две части перегородками. В каждом отсеке имеются выводные вертикальные каналы (шахты), служащие для направления лент к рукавам. Два рукава — для размещения и подвода ленты из отсеков магазина к механизму подтяга. Для удобства укладки ленты в рукавах выполнены окна. (клепаные металлические короба, которые закреплены по периметру пола. В качестве крышек рукавов служат полики) 3. Механизм подтяга лент — обеспечивает подачу лент из магазина в приемник пушки в процессе загрузки боекомплекта и стрельбы в соответствии с включенной верхней или нижней подачей приемника пушки. Механизм подтяга лент состоит: l из корпуса l из редуктора червячного типа с приводным электродвигателем и пробуксовочной муфтой; l из двух валов со звездочками с механизмами их автоматического подключения к редуктору, механизмами их ручной разблокировки с редуктором и стопорными механизмами храпового типа. l l Звено 9 -Н-623 Направление вращения электродвигателя определяется положением переключателя типа боеприпасов, который через рычаг переключения подачи связан с электроспуском (через БУ-25). Стопорные храповые механизмы — для исключения обратного вращения вала (кроме этого снижается дополнительная нагрузка с пальцев подачи приемника пушки => исключается провисание ленты). 4. Винтовой рукав с горловиной — предназначается для размещения, поворота и подвода патронных лент от механизма подтяга к гибкому элементу и представляет две винтовые шахты с трубчатым основанием. 5. Гибкий элемент — предназначается для подачи патронных лент от неподвижной горловины к приемным окнам пушки на всех углах прокачки. Гибкий элемент представляет собой пакет пластин, прокачивающихся относительно трубы, закрепленной на обойме пушки. 6. Уплотнение предназначено для исключения проникновения пороховых газов из кожуха пушки в боевое отделение.

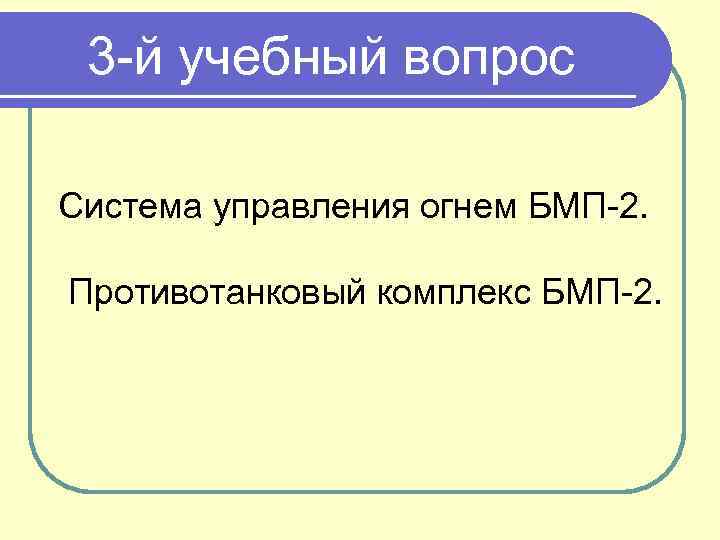

3 -й учебный вопрос Система управления огнем БМП-2. Противотанковый комплекс БМП-2.

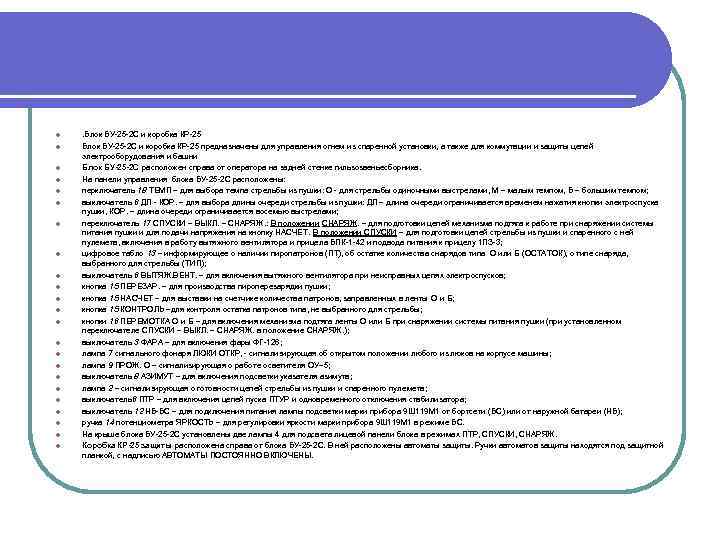

l l l l l l . Блок БУ-25 -2 С и коробка КР-25 предназначены для управления огнем из спаренной установки, а также для коммутации и защиты цепей электрооборудования и башни Блок БУ-25 -2 С расположен справа от оператора на задней стенке гильзозвеньесборника. На панели управления блока БУ-25 -2 С расположены: перключатель 18 ТЕМП – для выбора темпа стрельбы из пушки: О - для стрельбы одиночными выстрелами, М – малым темпом, Б – большим темпом; выключатель 6 ДЛ - КОР. – для выбора длины очереди стрельбы из пушки: ДЛ – длина очереди ограничивается временем нажатия кнопки электроспуска пушки, КОР. – длина очереди ограничивается восемью выстрелами; переключатель 17 СПУСКИ – ВЫКЛ. – СНАРЯЖ. : В положении СНАРЯЖ. – для подготовки цепей механизма подтяга к работе при снаряжении системы питания пушки и для подачи напряжения на кнопку НАСЧЕТ. В положении СПУСКИ – для подготовки цепей стрельбы из пушки и спаренного с ней пулемета, включения в работу вытяжного вентилятора и прицела БПК-1 -42 и подвода питания к прицелу 1 ПЗ-3; цифровое табло 13 – информирующее о наличии пиропатронов (ПТ), об остатке количества снарядов типа О или Б (ОСТАТОК), о типе снаряда, выбранного для стрельбы (ТИП); выключатель 6 ВЫТЯЖ. ВЕНТ. – для включения вытяжного вентилятора при неисправных цепях электроспусков; кнопка 15 ПЕРЕЗАР. – для производства пироперезарядки пушки; кнопка 15 НАСЧЕТ – для выставки на счетчике количества патронов, заправленных в ленты О и Б; кнопка 15 КОНТРОЛЬ –для контроля остатка патронов типа, не выбранного для стрельбы; кнопки 16 ПЕРЕМОТКА О и Б – для включения механизма подтяга ленты О или Б при снаряжении системы питания пушки (при установленном переключателе СПУСКИ – ВЫКЛ. – СНАРЯЖ. в положение СНАРЯЖ. ); выключатель 3 ФАРА – для включения фары ФГ-126; лампа 7 сигнального фонаря ЛЮКИ ОТКР, - сигнализирующая об открытом положении любого из люков на корпусе машины; лампа 9 ПРОЖ. О – сигнализирующая о работе осветителя ОУ– 5; выключатель 8 АЗИМУТ – для включения подсветки указателя азимута; лампа 2 – сигнализирующая о готовности цепей стрельбы из пушки и спаренного пулемета; выключатель6 ПТР – для включения цепей пуска ПТУР и одновременного отключения стабилизатора; выключатель 12 НБ-БС – для подключения питания лампы подсветки марки прибора 9 Ш 119 М 1 от бортсети (БС) или от наружной батареи (НБ); ручка 14 потенциометра ЯРКОСТЬ – для регулировки яркости марки прибора 9 Ш 119 М 1 в режиме БС. На крыше блока БУ-25 -2 С установлены две лампы 4 для подсвета лицевой панели блока в режимах ПТР, СПУСКИ, СНАРЯЖ. Коробка КР-25 защиты расположена справа от блока БУ-25 -2 С. В ней расположены автоматы защиты. Ручки автоматов защиты находятся под защитной планкой, с надписью АВТОМАТЫ ПОСТОЯННО ВКЛЮЧЕНЫ.
Система управления огнем (СУО) - это совокупность технических средств, предназначенных для: обнаружения, опознавания и выбора цели экипажем танка; вычисления и выработки углов прицеливания и бокового упреждения; наведения оружия в цель

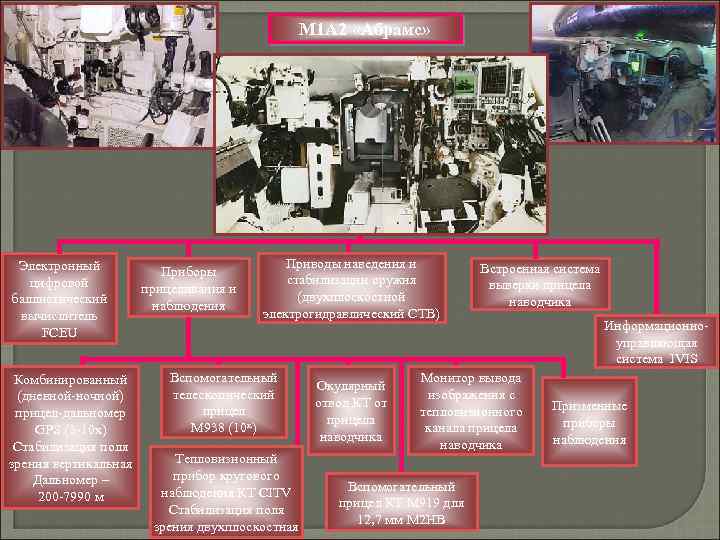

M 1 A 2 «Абрамс» Электронный цифровой баллистический вычислитель FCEU Комбинированный (дневной-ночной) прицел-дальномер GPS (3 -10 х) Стабилизация поля зрения вертикальная Дальномер – 200 -7990 м Приборы прицеливания и наблюдения Приводы наведения и стабилизации оружия (двухплоскостной электрогидравлический СТВ) Вспомогательный телескопический прицел М 938 (10 х) Тепловизионный прибор кругового наблюдения КТ CITV Стабилизация поля зрения двухплоскостная Окулярный отвод КТ от прицела наводчика Встроенная система выверки прицела наводчика Монитор вывода изображения с тепловизионного канала прицела наводчика Вспомогательный прицел КТ М 919 для 12, 7 мм М 2 НВ Информационноуправляющая система IVIS Призменные приборы наблюдения
Т-72 Б Баллистический вычислитель Приборы прицеливания и наблюдения Прицельный комплекс 1 А 40 -1 (8 х) Приводы наведения и стабилизации оружия (двухплоскостной электрогидравлический СТВ) Прицел-прибор наведения 1 К 13 с ночным каналом боковой уровень, азимутальный указатель Окулярный отвод КТ от прицела наводчика комбинированный (дневной-ночной) прибор наблюдения КТ с возможностью целеуказания в горизонтальной плоскости ТКН-3 Встроенная система контроля выверки ТПД (с конца 1989 г. ) Монитор вывода изображения с прицела наводчика Информационноуправляющая система Призменные приборы наблюдения коллиматорный прицел ЗПУ К-10 Т Комплекс управляемого вооружения

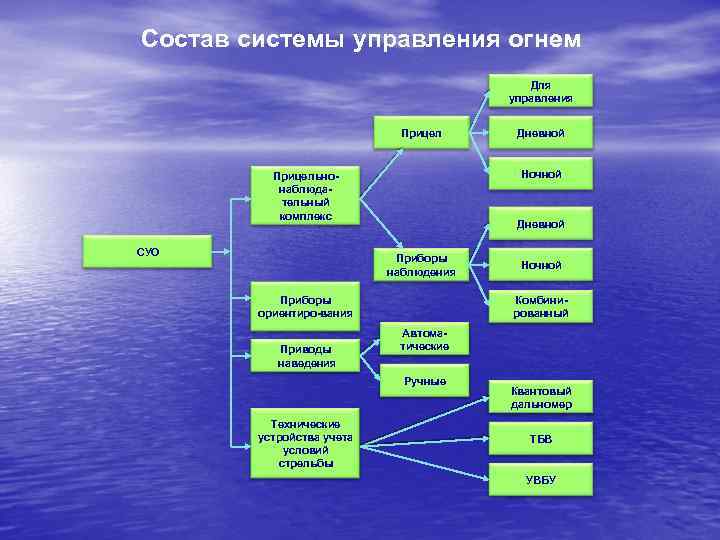

Состав системы управления огнем Для управления Прицел Ночной Прицельнонаблюдательный комплекс СУО Дневной Приборы наблюдения Автоматические Ручные Технические устройства учета условий стрельбы Ночной Комбинированный Приборы ориентиро-вания Приводы наведения Дневной Квантовый дальномер ТБВ УВБУ
СУО – включает: приборы прицеливания и наблюдения (дневные и ночные прицелы и приборы наведения зенитный прицел, боковой уровень и азимутальный указатель для стрельбы непрямой наводкой, приборы командира и другие приборы, предназначенные для поиска ; стабилизатор танкового вооружения (СТВ) (состоит из целей, целеуказания и прицеливания в любое время суток). приводов ВН и ГН, которые служат для наведения оружия в точку встречи снаряда с целью, а также датчики, усилительные и преобразующие устройства, обеспечивающие стабилизацию пушки ; устройства выработки исходных установок для стрельбы [дальномер, датчики входной информации (∆Тв, ∆Тз, ∆d, ∆ H , ∆Vo, γ, Wб ), и спаренного пулемета) механизмы поправок (∆Д, ∆β) и танковый баллистический вычислитель или поправочник] блок разрешения выстрела (обеспечивает производство выстрела при согласованном положении оси канала ствола и линии прицеливания в соответствии с выработанными баллистическим вычислителем углами прицеливания и бокового упреждения)
СУО танка Т-72 Б обеспечивает: поиск, обнаружение, опознавание целей и слежение за ними днем и ночью из неподвижного и движущегося танка с места наводчика наведение и стабилизацию поля зрения прицела в одной, пушки и спаренного с ней пулемёта в двух плоскостях в различных режимах из неподвижного и движущегося танков; измерение дальности до неподвижных и движущихся целей при подготовке стрельбы с места и с ходу, автоматическое вычисление и ввод в прицел угла прицеливания и вычисление угла бокового упреждения при слежении наводчиком за целью 1 А 40 -1, 1 К 13 -49, ТКН-3 Б 1 А 40 -1, 2 Э 42 -2 1 А 40 -1 производство выстрела из неподвижного и движущегося танка цепи стрельбы, контакты разрешения выстрела пуск и наведение управляемой ракеты 1 К 13 -49, 9 К 120 целеуказание наводчику от командира в горизонтальной плоскости ТКН-3
Блок измерения дальности Танковый прицелдальномер ТПД-К 1 М Блок ввода дальности Электроблок Блок питания Блок индикации угла бокового упреждения Потенциометр поправки β Электромонтажный комплект Прицельный комплекс 1 А 40 -1 предназначен для наведения пушки и спаренного с ней пулемета на цель, измерения дальности до неподвижных и движущихся целей с места и сходу, производства выстрела из пушки и спаренного пулемета в режимах автоматического и полуавтоматического наведения с учётом угла бокового упреждения.

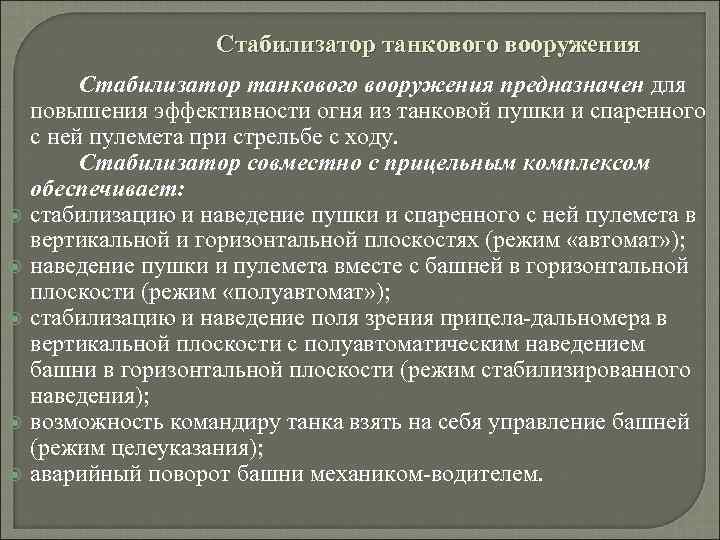

Стабилизатор танкового вооружения Стабилизатор танкового вооружения предназначен для повышения эффективности огня из танковой пушки и спаренного с ней пулемета при стрельбе с ходу. Стабилизатор совместно с прицельным комплексом обеспечивает: стабилизацию и наведение пушки и спаренного с ней пулемета в вертикальной и горизонтальной плоскостях (режим «автомат» ); наведение пушки и пулемета вместе с башней в горизонтальной плоскости (режим «полуавтомат» ); стабилизацию и наведение поля зрения прицела-дальномера в вертикальной плоскости с полуавтоматическим наведением башни в горизонтальной плоскости (режим стабилизированного наведения); возможность командиру танка взять на себя управление башней (режим целеуказания); аварийный поворот башни механиком-водителем.
Общее устройство СТВ Стабилизатор 2 Э 28 М включает: 1. Электрогидравлический привод вертикального наведения (ВН). 2. Электрогидравлический привод горизонтального наведения (ГН). 3. Общие приборы для приводов ВН и ГН.
Общее устройство стабилизатора и размещение его узлов в танке Стабилизатор состоит из: электрогидравлического привода, обеспечивающего стабилизацию и наведение пушки в вертикальной плоскости (привод ВН); электромашинного привода, обеспечивающего стабилизацию и наведение пушки вместе с башней в горизонтальной плоскости (привод ГН). Состав и размещение привода ВН: питающая установка – под пушкой на нижнем листе ограждения; исполнительный цилиндр – слева от пушки впереди прицела-дальномера (корпус ЦИ связан с крышей башни, а шток с люлькой пушки); прибор приведения и ограничители углов – слева на ограждении пушки; - гидромонтажный комплект; - электромонтажный комплект. Состав и размещение привода ГН: электромашинный усилитель – на левом борту в районе АКБ; исполнительный двигатель с вентилятором обдува исполнительного двигателя – на поворотном механизме башни; распределительная коробка – на левом борту под ЭМУ; коробка включения электромагнита МПБ – над блоком управления; датчик линейных ускорений – на крыше башни впереди прибора наблюдения командира; электромонтажный комплект. Состав и размещение общих узлов для приводов ВН и ГН: блок управления – в башне за спинкой сиденья командира; гироблок – под пушкой на нижнем листе ограждения; преобразователь и стабилизатор частоты – впереди под пушкой на погоне башни.

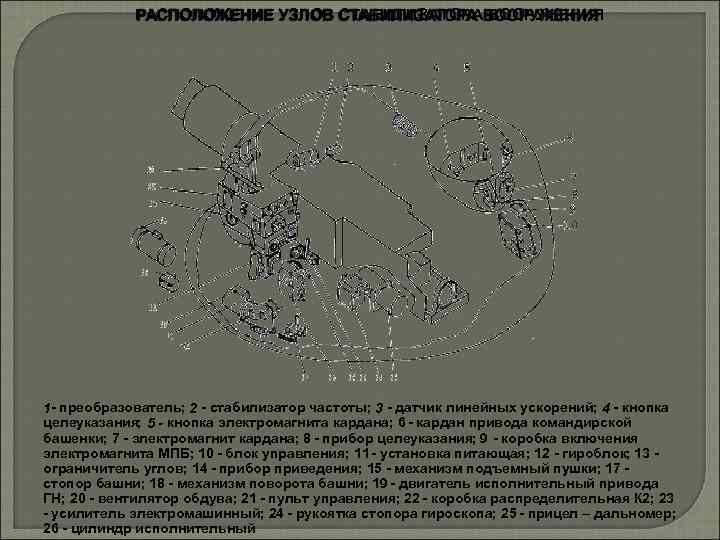

РАСПОЛОЖЕНИЕ УЗЛОВ СТАБИЛИЗАТОРА ВООРУЖЕНИЯ 1 - преобразователь; 2 - стабилизатор частоты; 3 - датчик линейных ускорений; 4 - кнопка целеуказания; 5 - кнопка электромагнита кардана; 6 - кардан привода командирской башенки; 7 - электромагнит кардана; 8 - прибор целеуказания; 9 - коробка включения электромагнита МПБ; 10 - блок управления; 11 - установка питающая; 12 - гироблок; 13 ограничитель углов; 14 - прибор приведения; 15 - механизм подъемный пушки; 17 стопор башни; 18 - механизм поворота башни; 19 - двигатель исполнительный привода ГН; 20 - вентилятор обдува; 21 - пульт управления; 22 - коробка распределительная К 2; 23 - усилитель электромашинный; 24 - рукоятка стопора гироскопа; 25 - прицел – дальномер; 26 - цилиндр исполнительный

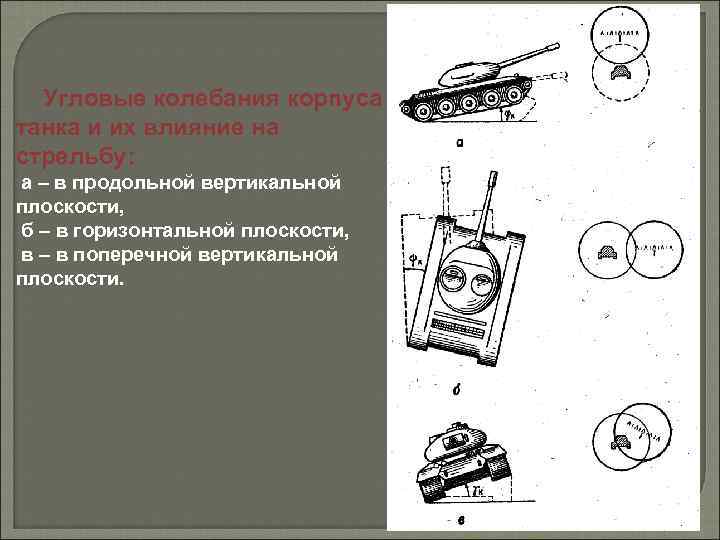

Угловые колебания корпуса танка и их влияние на стрельбу: а – в продольной вертикальной плоскости, б – в горизонтальной плоскости, в – в поперечной вертикальной плоскости.
Принцип стабилизации орудия: а - принципиальная схема стабилизатора орудия: 1 - орудие; 2 - исполнительный цилиндр; 3 - башня; 4 - датчик отклонения; 5 - усилитель; 6 - гидроусилитель. б - движение стабилизированного орудия при колебаниях танка:

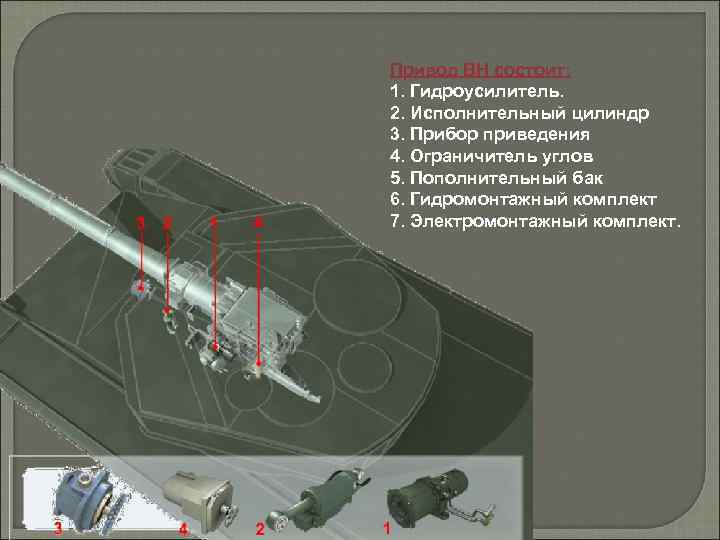

Привод ВН состоит: 1. Гидроусилитель. 2. Исполнительный цилиндр 3. Прибор приведения 4. Ограничитель углов 5. Пополнительный бак 6. Гидромонтажный комплект 7. Электромонтажный комплект.

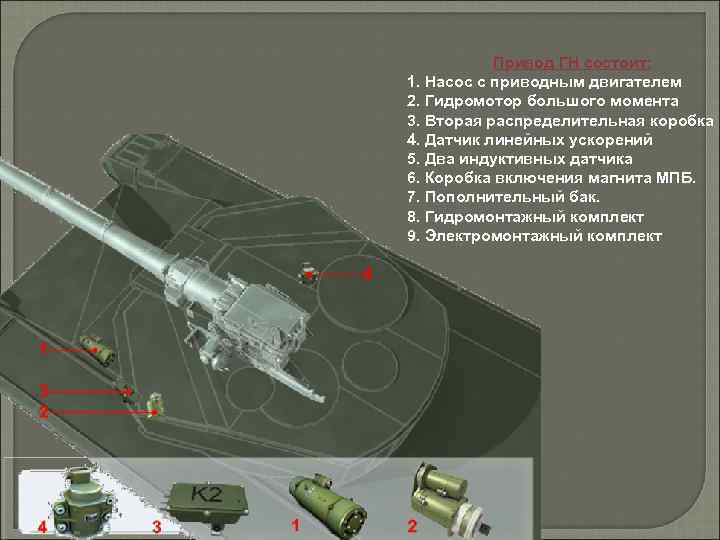

Привод ГН состоит: 1. Насос с приводным двигателем 2. Гидромотор большого момента 3. Вторая распределительная коробка 4. Датчик линейных ускорений 5. Два индуктивных датчика 6. Коробка включения магнита МПБ. 7. Пополнительный бак. 8. Гидромонтажный комплект 9. Электромонтажный комплект

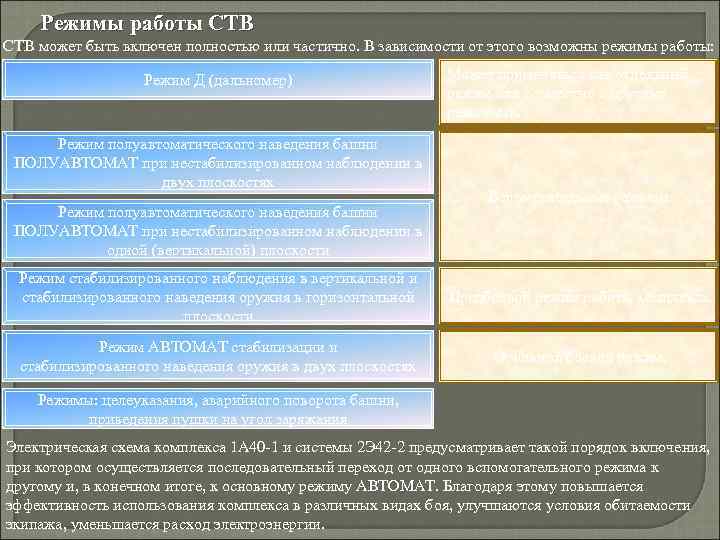

Режимы работы СТВ может быть включен полностью или частично. В зависимости от этого возможны режимы работы: Режим Д (дальномер) Режим полуавтоматического наведения башни ПОЛУАВТОМАТ при нестабилизированном наблюдении в двух плоскостях Режим полуавтоматического наведения башни ПОЛУАВТОМАТ при нестабилизированном наблюдении в одной (вертикальной) плоскости Может применяться как отдельный режим или совместно с другими режимами. Вспомогательные режимы Режим стабилизированного наблюдения в вертикальной и стабилизированного наведения оружия в горизонтальной плоскости Предбоевой режим работы комплекса. Режим АВТОМАТ стабилизации и стабилизированного наведения оружия в двух плоскостях Основной боевой режим. Режимы: целеуказания, аварийного поворота башни, приведения пушки на угол заряжания Электрическая схема комплекса 1 А 40 -1 и системы 2 Э 42 -2 предусматривает такой порядок включения, при котором осуществляется последовательный переход от одного вспомогательного режима к другому и, в конечном итоге, к основному режиму АВТОМАТ. Благодаря этому повышается эффективность использования комплекса в различных видах боя, улучшаются условия обитаемости экипажа, уменьшается расход электроэнергии.

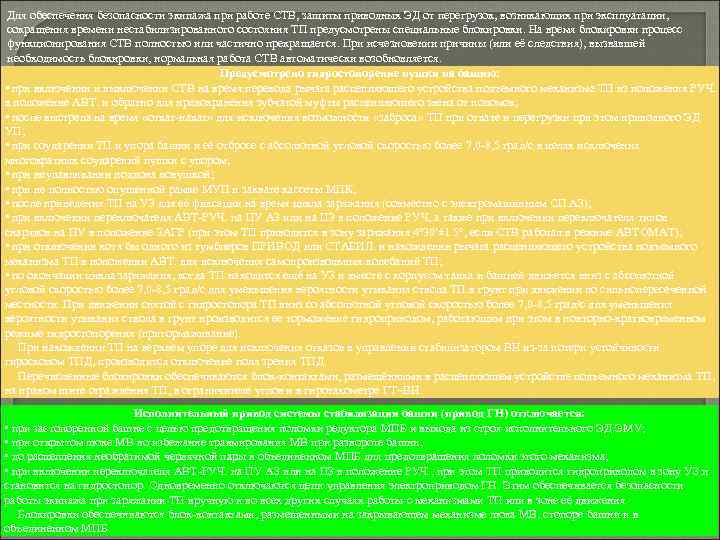

Для обеспечения безопасности экипажа при работе СТВ, защиты приводных ЭД от перегрузок, возникающих при эксплуатации, сокращения времени нестабилизированного состояния ТП предусмотрены специальные блокировки. На время блокировки процесс функционирования СТВ полностью или частично прекращается. При исчезновении причины (или её следствия), вызвавшей необходимость блокировки, нормальная работа СТВ автоматически возобновляется. Предусмотрено гидростопорение пушки на башню: • при включении и выключении СТВ на время перевода рычага расцепляющего устройства подъемного механизма ТП из положения РУЧ. в положение АВТ. и обратно для предохранения зубчатой муфты расцепляющего звена от поломок; • после выстрела на время «откат-накат» для исключения возможности «заброса» ТП при откате и перегрузки при этом приводного ЭД УП; • при соударении ТП и упора башни и её отбросе с абсолютной угловой скоростью более 7, 0 -8, 5 град/с в целях исключения многократных соударений пушки с упором; • при неулавливании поддона ловушкой; • при не полностью опущенной рамке МУП и захвате кассеты МПК; • после приведения ТП на УЗ для её фиксации на время цикла заряжания (совместно с электромашинным СП АЗ); • при включении переключателя АВТ-РУЧ. на ПУ АЗ или на ПЗ в положение РУЧ, а также при включении переключателя типов снарядов на ПУ в положение ЗАГР (при этом ТП приводится в зону заряжания 4° 30'± 1. 5°, если СТВ работал в режиме АВТОМАТ); • при отключении хотя бы одного из тумблеров ПРИВОД или СТАБИЛ. и нахождении рычага расцепляющего устройства подъемного механизма ТП в положении АВТ. для исключения самопроизвольных колебаний ТП; • по окончании цикла заряжания, когда ТП находится ещё на УЗ и вместе с корпусом танка и башней движется вниз с абсолютной угловой скоростью более 7, 0 -8, 5 град/с для уменьшения вероятности утыкания ствола ТП в грунт при движении по сильнопересеченной местности. При движении снятой с гидростопора ТП вниз со абсолютной угловой скоростью более 7, 0 -8, 5 град/с для уменьшения вероятности утыкания ствола в грунт производится ее торможение гидроприводом, работающим при этом в повторно-кратковременном режиме гидростопорения (притормаживание). При нахождении ТП на верхнем упоре для исключения отказов в управлении стабилизатором ВН из-за потери устойчивости гироскопом ТПД, производится отключение поля зрения ТПД. Перечисленные блокировки обеспечиваются блок-контактами, размещёнными в расцепляющем устройстве подъемного механизма ТП, на правом щите ограждения ТП, в ограничителе углов и в гиротахометре ГТ–ВН. Исполнительный привод системы стабилизации башни (привод ГН) отключается: • при застопоренной башне с целью предотвращения поломки редуктора МПБ и выхода из строя исполнительного ЭД ЭМУ; • при открытом люке МВ во избежание травмирования МВ при развороте башни; • до расцепления необратимой червячной пары в объединенном МПБ для предотвращения поломки этого механизма; • при включении переключателя АВТ-РУЧ. на ПУ АЗ или на ПЗ в положение РУЧ. , при этом ТП приводится гидроприводом в зону УЗ и становится на гидростопор. Одновременно отключаются цепи управления электроприводом ГН. Этим обеспечивается безопасности работы экипажа при заряжании ТП вручную и во всех других случаях работы с механизмами ТП или в зоне её движения. Блокировки обеспечиваются блок-контактами, размещенными на закрывающем механизме люка МВ, стопоре башни и в объединенном МПБ.
3 учебный вопрос
Комплекс управляемого вооружения 9 К 120 Назначение, характеристика и общее устройство комплекса. Принцип действия Комплекс управляемого вооружения 9 К 120 размещается в танке Т-72 Б, вооружен 125 -мм танковой пушкой типа Д-81 и используется совместно с прицельным комплексом 1 А 40. Комплекс 9 К 120 предназначен для: ведения эффективной стрельбы с места и с коротких остановок по видимым неподвижным и движущимся со скоростью до 70 км/час бронированным целям, огневым точкам, а также по низколетящим малоскоростным средствам воздушного нападения противника. Комплекс обеспечивает ведение эффективной стрельбы выстрелами 3 УБК 14 на дальностях от 100 до 4000 метров при следующих условиях: при температуре окружающего воздуха от минус 50 до плюс 500 С; в любым метеорологических условиях, при запыленности и задымленности атмосферы, в любое время года и суток при условии видимости цели; при ветре с порывами до 15 м/c; при нахождении танка и цели на местности с любым грунтом и покровом, расположенной на высоте до 3000 метров над уровнем моря, в том числе и из окопа (кроме стрельбы из окопа на пылеобразующих грунтах), а также при стрельбе через водные преграды; при одновременной стрельбе роты танков по близкорасположенным целям и из двух танков одновременно по одной цели (при интервале между танками и целями 30 метров); при перекрестной стрельбе (расстояние между танками и целями при этом должно составлять 150 метров).

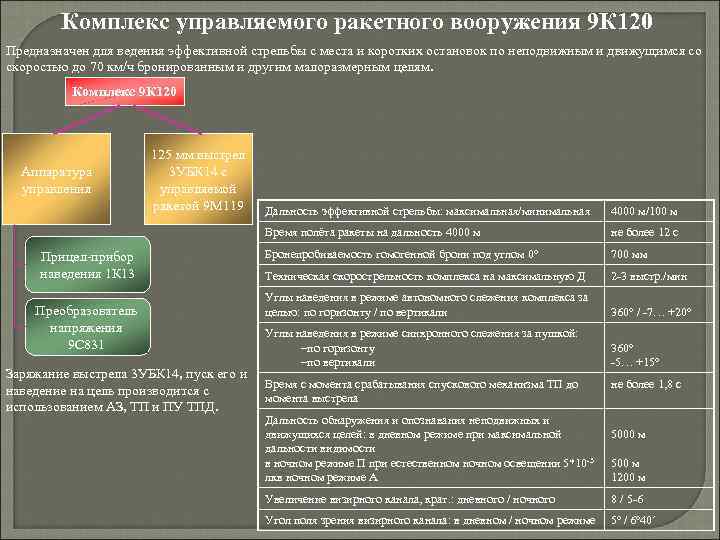

Комплекс управляемого ракетного вооружения 9 К 120 Предназначен для ведения эффективной стрельбы с места и коротких остановок по неподвижным и движущимся со скоростью до 70 км/ч бронированным и другим малоразмерным целям. Комплекс 9 К 120 Аппаратура управления 125 мм выстрел 3 УБК 14 с управляемой ракетой 9 М 119 Преобразователь напряжения 9 С 831 Заряжание выстрела 3 УБК 14, пуск его и наведение на цель производится с использованием АЗ, ТП и ПУ ТПД. 4000 м/100 м Время полёта ракеты на дальность 4000 м Прицел-прибор наведения 1 К 13 Дальность эффективной стрельбы: максимальная/минимальная не более 12 с Бронепробиваемость гомогенной брони под углом 0° 700 мм Техническая скорострельность комплекса на максимальную Д 2 -3 выстр. /мин Углы наведения в режиме автономного слежения комплекса за целью: по горизонту / по вертикали 360° / -7… +20° Углы наведения в режиме синхронного слежения за пушкой: –по горизонту –по вертикали 360° -5… +15° Время с момента срабатывания спускового механизма ТП до момента выстрела Дальность обнаружения и опознавания неподвижных и движущихся целей: в дневном режиме при максимальной дальности видимости в ночном режиме П при естественном ночном освещении 5*10 -3 лкв ночном режиме А не более 1, 8 с 5000 м 500 м 1200 м Увеличение визирного канала, крат. : дневного / ночного 8 / 5 -6 Угол поля зрения визирного канала: в дневном / ночном режиме 5º / 6º 40´

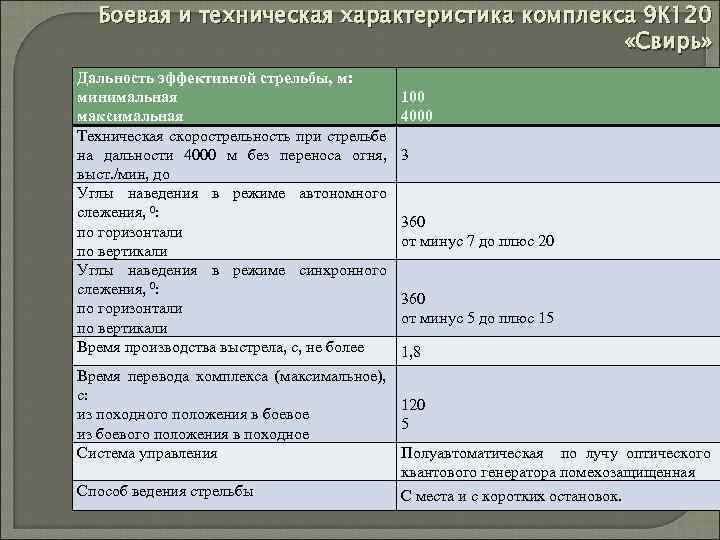

Боевая и техническая характеристика комплекса 9 К 120 «Свирь» Дальность эффективной стрельбы, м: минимальная максимальная Техническая скорострельность при стрельбе на дальности 4000 м без переноса огня, выст. /мин, до Углы наведения в режиме автономного слежения, 0: по горизонтали по вертикали Углы наведения в режиме синхронного слежения, 0: по горизонтали по вертикали Время производства выстрела, с, не более 100 4000 3 360 от минус 7 до плюс 20 360 от минус 5 до плюс 15 1, 8 Время перевода комплекса (максимальное), с: 120 из походного положения в боевое 5 из боевого положения в походное Система управления Полуавтоматическая по лучу оптического квантового генератора помехозащищенная Способ ведения стрельбы С места и с коротких остановок.

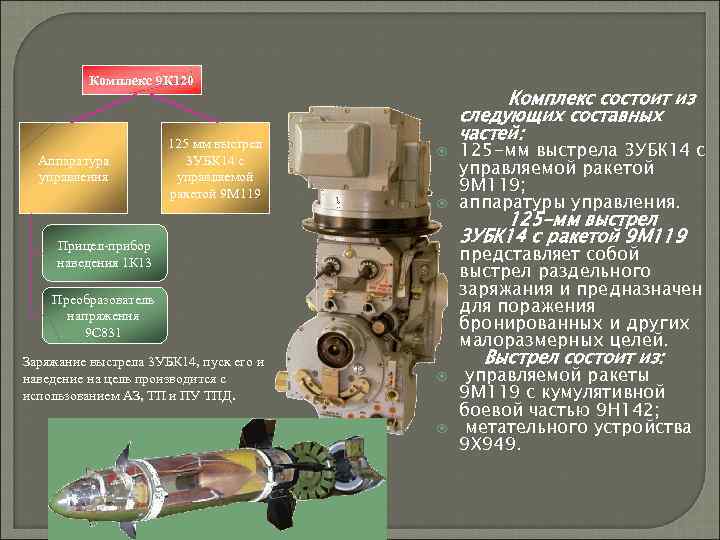

Комплекс 9 К 120 Аппаратура управления 125 мм выстрел 3 УБК 14 с управляемой ракетой 9 М 119 Прицел-прибор наведения 1 К 13 125 -мм выстрела 3 УБК 14 с управляемой ракетой 9 М 119; аппаратуры управления. 125 -мм выстрел 3 УБК 14 с ракетой 9 М 119 представляет собой выстрел раздельного заряжания и предназначен для поражения бронированных и других малоразмерных целей. Преобразователь напряжения 9 С 831 Заряжание выстрела 3 УБК 14, пуск его и наведение на цель производится с использованием АЗ, ТП и ПУ ТПД. Комплекс состоит из следующих составных частей: Выстрел состоит из: управляемой ракеты 9 М 119 с кумулятивной боевой частью 9 Н 142; метательного устройства 9 Х 949.
Принцип действия Комплекс 9 К 120 имеет полуавтоматическую систему управления с телеориентированием ракеты 9 М 119 в луче лазера, которая состоит из двух систем: Визирный канал С помощью визирного канала наводчик осуществляет слежение за целью. Информационный канал служит для создания поля управления ракетой. Система наведения на цель поле управления Информационный и визирный каналы имеют общий объектив и головное зеркало и съюстированы между собой, что обеспечивает наведение оси информационного луча прицела на центр цели при слежении за ней наводчиком. Система управления ракетой Информационный луч (луч лазера) Система управления ракетой 9 М 119 предназначена для вывода ракеты на ось информационного луча и удержание ее на этой оси до момента встречи с целью. Информационный луч создает в пространстве поле управления, каждая точка которого характеризуется определенным набором световых импульсов.
