Замещение CONFIDENTIAL INFORMATION 2009 M-I L L

Замещение CONFIDENTIAL INFORMATION © 2009 M-I L. L. C.

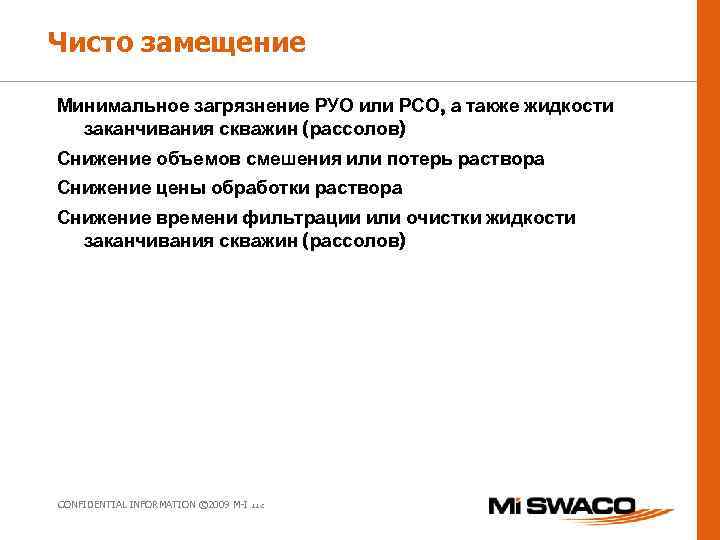

Чисто замещение Минимальное загрязнение РУО или РСО, а также жидкости заканчивания скважин (рассолов) Снижение объемов смешения или потерь раствора Снижение цены обработки раствора Снижение времени фильтрации или очистки жидкости заканчивания скважин (рассолов) CONFIDENTIAL INFORMATION © 2009 M-I L. L. C.

Замещение РВО на РУО или РСО Провести перед началом замещения Совещание, обмен мнениями , организацию работы. Установить уловители возможных утечек жидкостей, если необходимо Линия подачи воды должна быть закрыта и не должно быть возможности использования ее в работе для исключения попадания воды в раствор. Почистить растворные емкости, линии, манифольды, насосы и т. д. Раствор готовый к закачке должен иметь программные параметры, хорошо перемешан. Реология РУО, закачиваемого в скважину должна быть достаточно высокой, а жидкость РВО в скважине должен иметь вязкость ниже, чем у РУО. CONFIDENTIAL INFORMATION © 2009 M-I L. L. C.

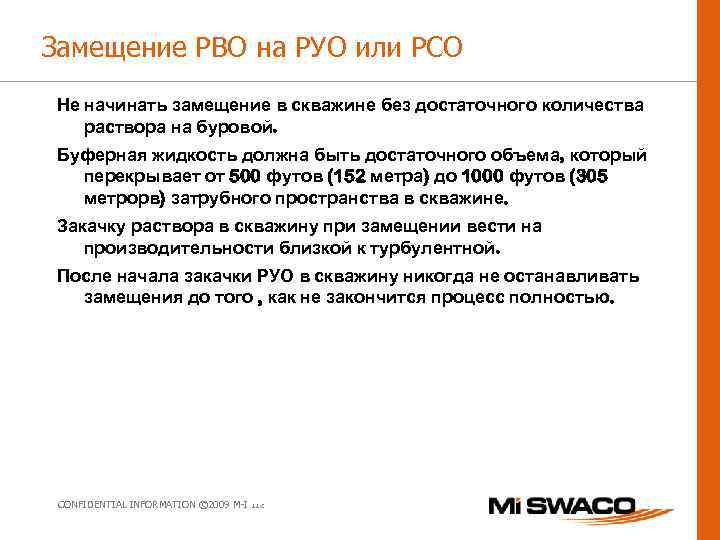

Замещение РВО на РУО или РСО Не начинать замещение в скважине без достаточного количества раствора на буровой. Буферная жидкость должна быть достаточного объема, который перекрывает от 500 футов (152 метра) до 1000 футов (305 метрорв) затрубного пространства в скважине. Закачку раствора в скважину при замещении вести на производительности близкой к турбулентной. После начала закачки РУО в скважину никогда не останавливать замещения до того , как не закончится процесс полностью. CONFIDENTIAL INFORMATION © 2009 M-I L. L. C.

Замещение РВО на РУО или РСО Почистить мерники перед приемом РУО на буровой Подготовить РВО , как в скважине, так и в емкостях и обеспечить его реологию на минимально возможном уровне, однако исключая оседание ТФ Приготовить буферную жидкость объемом минимум, перекрывающим 500 футов (152 метра) самого большого затрубного пространства в скважине. Не начинать замещения без необходимого объема РУО на буровой (объем скважины). CONFIDENTIAL INFORMATION © 2009 M-I L. L. C.

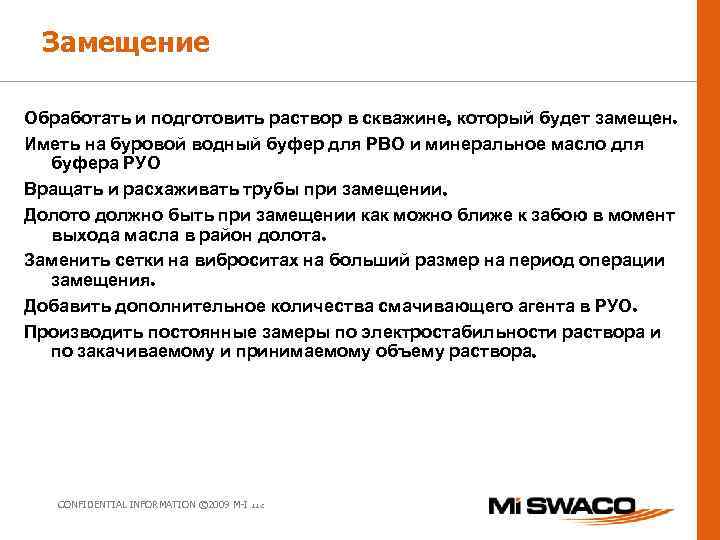

Замещение Обработать и подготовить раствор в скважине, который будет замещен. Иметь на буровой водный буфер для РВО и минеральное масло для буфера РУО Вращать и расхаживать трубы при замещении. Долото должно быть при замещении как можно ближе к забою в момент выхода масла в район долота. Заменить сетки на виброситах на больший размер на период операции замещения. Добавить дополнительное количества смачивающего агента в РУО. Производить постоянные замеры по электростабильности раствора и по закачиваемому и принимаемому объему раствора. CONFIDENTIAL INFORMATION © 2009 M-I L. L. C.

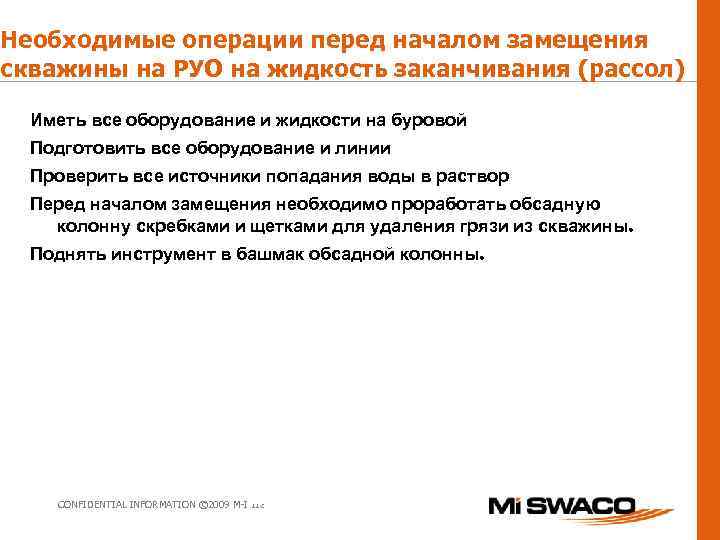

Необходимые операции перед началом замещения скважины на РУО на жидкость заканчивания (рассол) Иметь все оборудование и жидкости на буровой Подготовить все оборудование и линии Проверить все источники попадания воды в раствор Перед началом замещения необходимо проработать обсадную колонну скребками и щетками для удаления грязи из скважины. Поднять инструмент в башмак обсадной колонны. CONFIDENTIAL INFORMATION © 2009 M-I L. L. C.

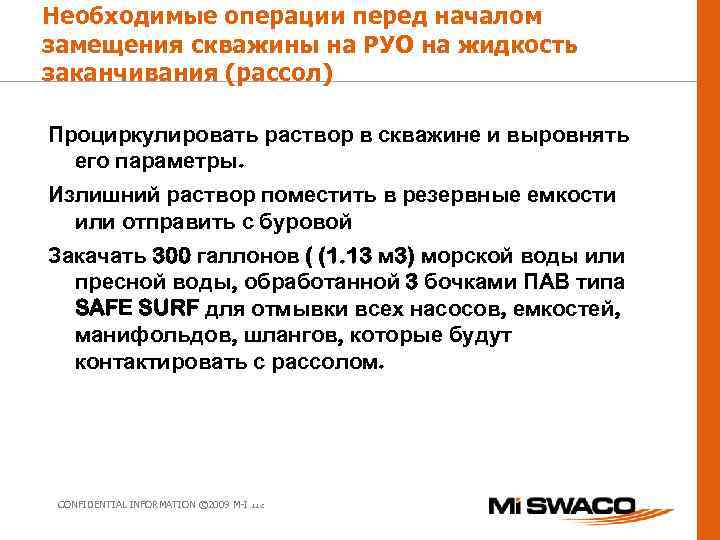

Необходимые операции перед началом замещения скважины на РУО на жидкость заканчивания (рассол) Проциркулировать раствор в скважине и выровнять его параметры. Излишний раствор поместить в резервные емкости или отправить с буровой Закачать 300 галлонов ( (1. 13 м 3) морской воды или пресной воды, обработанной 3 бочками ПАВ типа SAFE SURF для отмывки всех насосов, емкостей, манифольдов, шлангов, которые будут контактировать с рассолом. CONFIDENTIAL INFORMATION © 2009 M-I L. L. C.

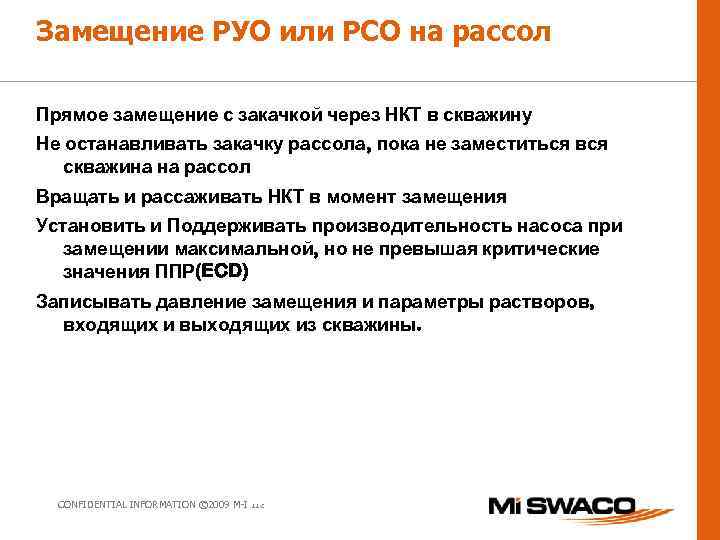

Замещение РУО или РСО на рассол Прямое замещение с закачкой через НКТ в скважину Не останавливать закачку рассола, пока не заместиться вся скважина на рассол Вращать и рассаживать НКТ в момент замещения Установить и Поддерживать производительность насоса при замещении максимальной, но не превышая критические значения ППР(ECD) Записывать давление замещения и параметры растворов, входящих и выходящих из скважины. CONFIDENTIAL INFORMATION © 2009 M-I L. L. C.

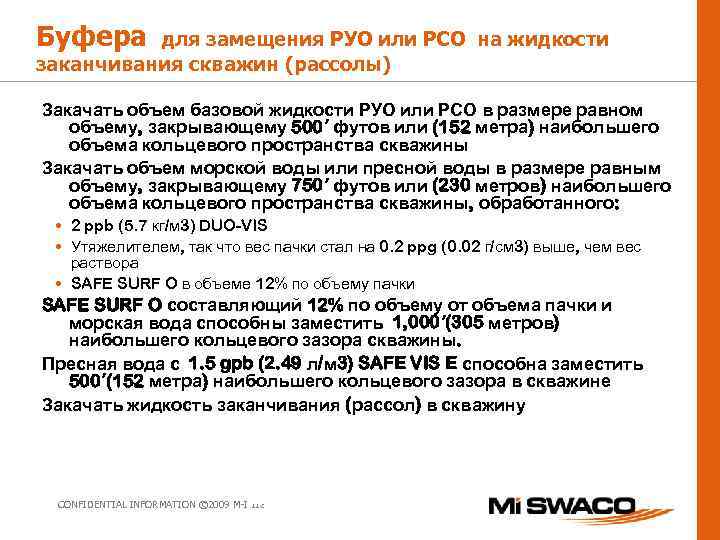

Буфера для замещения РУО или РСО на жидкости заканчивания скважин (рассолы) Закачать объем базовой жидкости РУО или РСО в размере равном объему, закрывающему 500’ футов или (152 метра) наибольшего объема кольцевого пространства скважины Закачать объем морской воды или пресной воды в размере равным объему, закрывающему 750’ футов или (230 метров) наибольшего объема кольцевого пространства скважины, обработанного: • 2 ppb (5. 7 кг/м 3) DUO-VIS • Утяжелителем, так что вес пачки стал на 0. 2 ppg (0. 02 г/см 3) выше, чем вес раствора • SAFE SURF O в объеме 12% по объему пачки SAFE SURF O составляющий 12% по объему от объема пачки и морская вода способны заместить 1, 000’(305 метров) наибольшего кольцевого зазора скважины. Пресная вода с 1. 5 gpb (2. 49 л/м 3) SAFE VIS E способна заместить 500’(152 метра) наибольшего кольцевого зазора в скважине Закачать жидкость заканчивания (рассол) в скважину CONFIDENTIAL INFORMATION © 2009 M-I L. L. C.

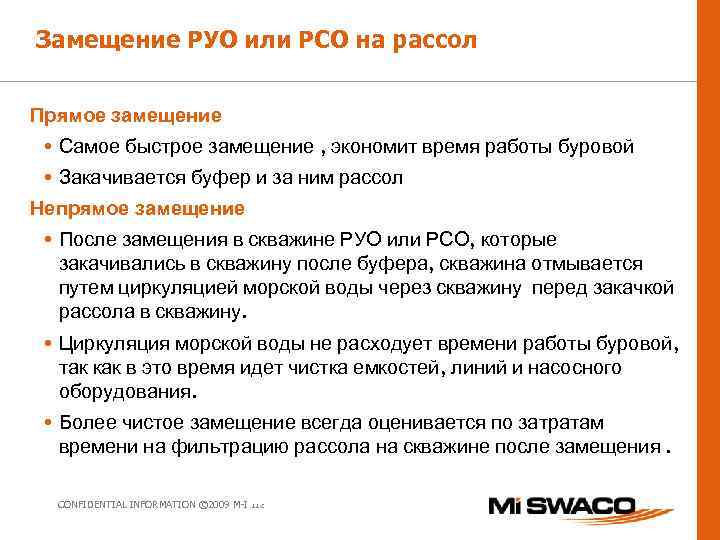

Замещение РУО или РСО на рассол Прямое замещение • Самое быстрое замещение , экономит время работы буровой • Закачивается буфер и за ним рассол Непрямое замещение • После замещения в скважине РУО или РСО, которые закачивались в скважину после буфера, скважина отмывается путем циркуляцией морской воды через скважину перед закачкой рассола в скважину. • Циркуляция морской воды не расходует времени работы буровой, так как в это время идет чистка емкостей, линий и насосного оборудования. • Более чистое замещение всегда оценивается по затратам времени на фильтрацию рассола на скважине после замещения. CONFIDENTIAL INFORMATION © 2009 M-I L. L. C.
