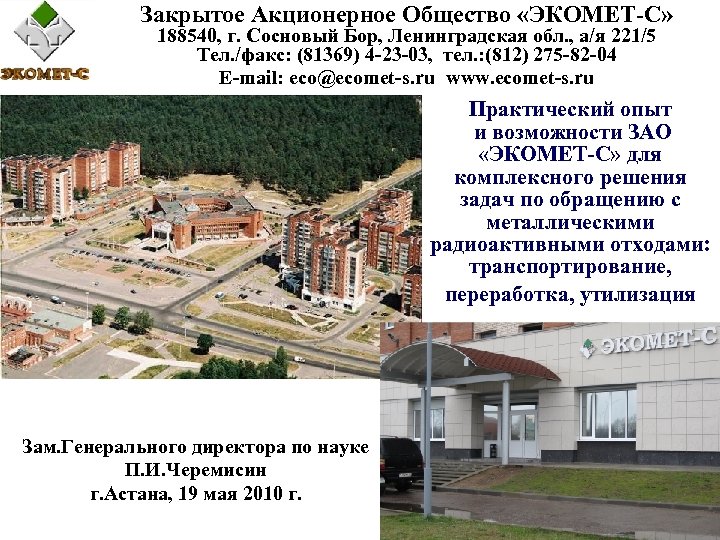

Закрытое Акционерное Общество «ЭКОМЕТ-С» 188540, г. Сосновый Бор, Ленинградская обл. , а/я 221/5 Тел. /факс: (81369) 4 -23 -03, тел. : (812) 275 -82 -04 E-mail: eco@ecomet-s. ru www. ecomet-s. ru Практический опыт и возможности ЗАО «ЭКОМЕТ-С» для комплексного решения задач по обращению с металлическими радиоактивными отходами: транспортирование, переработка, утилизация Зам. Генерального директора по науке П. И. Черемисин г. Астана, 19 мая 2010 г.

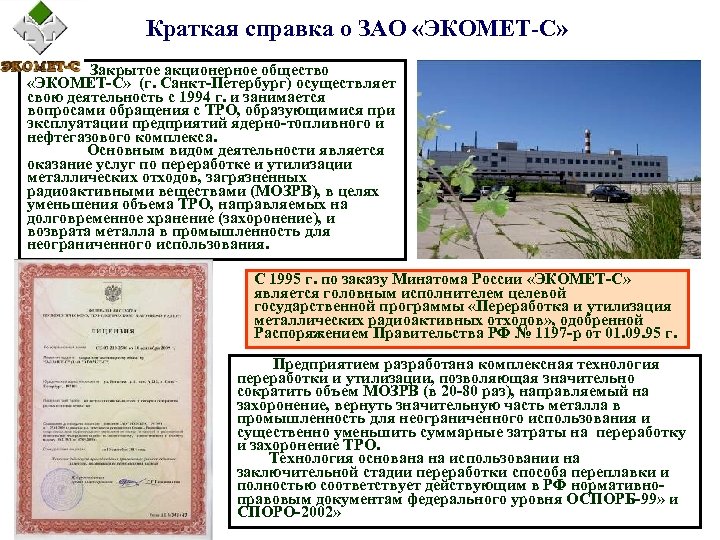

Краткая справка о ЗАО «ЭКОМЕТ-С» Закрытое акционерное общество «ЭКОМЕТ-С» (г. Санкт-Петербург) осуществляет свою деятельность с 1994 г. и занимается вопросами обращения с ТРО, образующимися при эксплуатации предприятий ядерно-топливного и нефтегазового комплекса. Основным видом деятельности является оказание услуг по переработке и утилизации металлических отходов, загрязненных радиоактивными веществами (МОЗРВ), в целях уменьшения объема ТРО, направляемых на долговременное хранение (захоронение), и возврата металла в промышленность для неограниченного использования. С 1995 г. по заказу Минатома России «ЭКОМЕТ-С» является головным исполнителем целевой государственной программы «Переработка и утилизация металлических радиоактивных отходов» , одобренной Распоряжением Правительства РФ № 1197 -р от 01. 09. 95 г. Предприятием разработана комплексная технология переработки и утилизации, позволяющая значительно сократить объем МОЗРВ (в 20 -80 раз), направляемый на захоронение, вернуть значительную часть металла в промышленность для неограниченного использования и существенно уменьшить суммарные затраты на переработку и захоронение ТРО. Технология основана на использовании на заключительной стадии переработки способа переплавки и полностью соответствует действующим в РФ нормативноправовым документам федерального уровня ОСПОРБ-99» и СПОРО-2002»
ОСНОВНЫЕ САНИТАРНЫЕ ПРАВИЛА ОБЕСПЕЧЕНИЯ РАДИАЦИОННОЙ БЕЗОПАСНОСТИ (ОСПОРБ-99) Глава 3. 11. «Обращение с материалами и изделиями, загрязненными или содержащими радионуклиды» Критерий неограниченного использования: 3. 11. 3. «Не вводится никаких ограничений на использование в хозяйственной деятельности любых твердых материалов, сырья и изделий при удельной активности радионуклидов в них менее 0, 3 к. Бк/кг» . Критерий ограниченного использования: 3. 11. 4. «Сырье, материалы и изделия с удельной бета-активностью от 0, 3 до 100 к. Бк/кг, или с удельной альфа- активностью от 0, 3 до 10 к. Бк/кг, или с содержанием трансурановых радионуклидов от 0, 3 до 1. 0 к. Бк/кг могут ограниченно использоваться только на основании санитарноэпидемиологического заключения органов государственного санитарноэпидемиологического надзора на определенный вид применения. Эти материалы подлежат обязательному радиационному контролю» . Требования к металлические отходам: 3. 11. 8. «Предназначенные для отправки на перерабатывающие предприятия загрязненное металлическое сырье после его дезактивации подлежит предварительной переплавке или иной переработке на радиационных объектах, исключающей образование вторичных радиоактивных отходов при любых вариантах дальнейшего использования переплавленного металла» . 3. 11. 10. «Числовые значения допустимой удельной активности по основным долгоживущим радионуклидам для неограниченного использования металлов после предварительной переплавки приведены в приложении 10» .

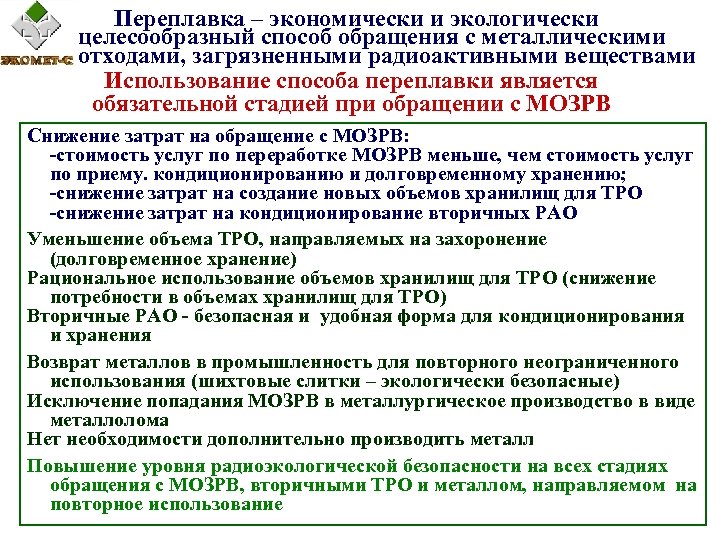

Переплавка – экономически и экологически целесообразный способ обращения с металлическими отходами, загрязненными радиоактивными веществами Использование способа переплавки является обязательной стадией при обращении с МОЗРВ Снижение затрат на обращение с МОЗРВ: -стоимость услуг по переработке МОЗРВ меньше, чем стоимость услуг по приему. кондиционированию и долговременному хранению; -снижение затрат на создание новых объемов хранилищ для ТРО -снижение затрат на кондиционирование вторичных РАО Уменьшение объема ТРО, направляемых на захоронение (долговременное хранение) Рациональное использование объемов хранилищ для ТРО (снижение потребности в объемах хранилищ для ТРО) Вторичные РАО - безопасная и удобная форма для кондиционирования и хранения Возврат металлов в промышленность для повторного неограниченного использования (шихтовые слитки – экологически безопасные) Исключение попадания МОЗРВ в металлургическое производство в виде металлолома Нет необходимости дополнительно производить металл Повышение уровня радиоэкологической безопасности на всех стадиях обращения с МОЗРВ, вторичными ТРО и металлом, направляемом на повторное использование

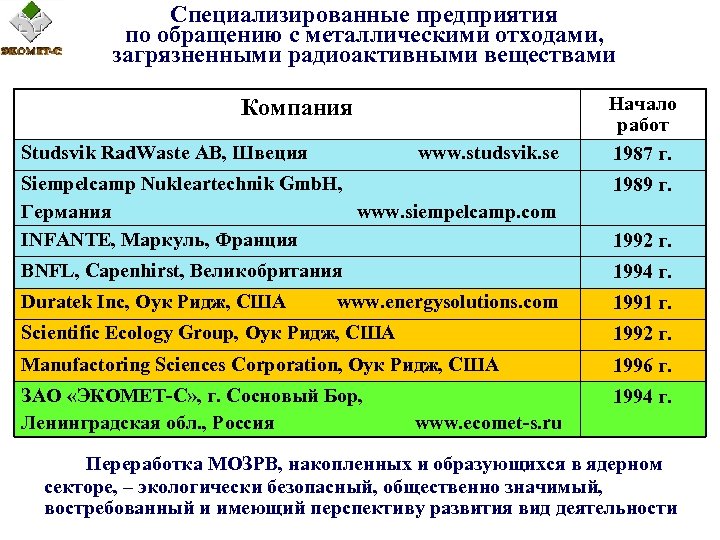

Специализированные предприятия по обращению с металлическими отходами, загрязненными радиоактивными веществами Компания Studsvik Rad. Waste AB, Швеция www. studsvik. se Начало работ 1987 г. Siempelcamp Nukleartechnik Gmb. H, Германия www. siempelcamp. com INFANTE, Маркуль, Франция 1989 г. BNFL, Capenhirst, Великобритания 1994 г. Duratek Inc, Оук Ридж, США www. energysolutions. com 1991 г. Scientific Ecology Group, Оук Ридж, США 1992 г. Manufactoring Sciences Corporation, Оук Ридж, США 1996 г. ЗАО «ЭКОМЕТ-С» , г. Сосновый Бор, Ленинградская обл. , Россия www. ecomet-s. ru 1994 г. 1992 г. Переработка МОЗРВ, накопленных и образующихся в ядерном секторе, – экологически безопасный, общественно значимый, востребованный и имеющий перспективу развития вид деятельности

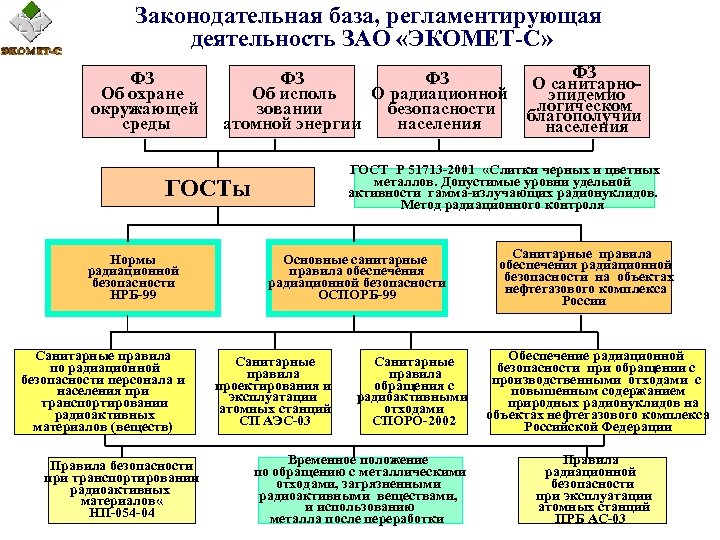

Законодательная база, регламентирующая деятельность ЗАО «ЭКОМЕТ-С» ФЗ Об охране окружающей среды ФЗ ФЗ Об исполь О радиационной зовании безопасности атомной энергии населения ГОСТ Р 51713 -2001 «Слитки черных и цветных металлов. Допустимые уровни удельной активности гамма-излучающих радионуклидов. Метод радиационного контроля ГОСТы Нормы радиационной безопасности НРБ-99 Санитарные правила по радиационной безопасности персонала и населения при транспортировании радиоактивных материалов (веществ) Правила безопасности при транспортировании радиоактивных материалов « НП-054 -04 ФЗ О санитарноэпидемио логическом благополучии населения Основные санитарные правила обеспечения радиационной безопасности ОСПОРБ-99 Санитарные правила проектирования и эксплуатации атомных станций СП АЭС-03 Санитарные правила обеспечения радиационной безопасности на объектах нефтегазового комплекса России Обеспечение радиационной Санитарные безопасности при обращении с правила производственными отходами с обращения с повышенным содержанием радиоактивными природных радионуклидов на отходами объектах нефтегазового комплекса СПОРО-2002 Российской Федерации Временное положение по обращению с металлическими отходами, загрязненными радиоактивными веществами, и использованию металла после переработки Правила радиационной безопасности при эксплуатации атомных станций ПРБ АС-03

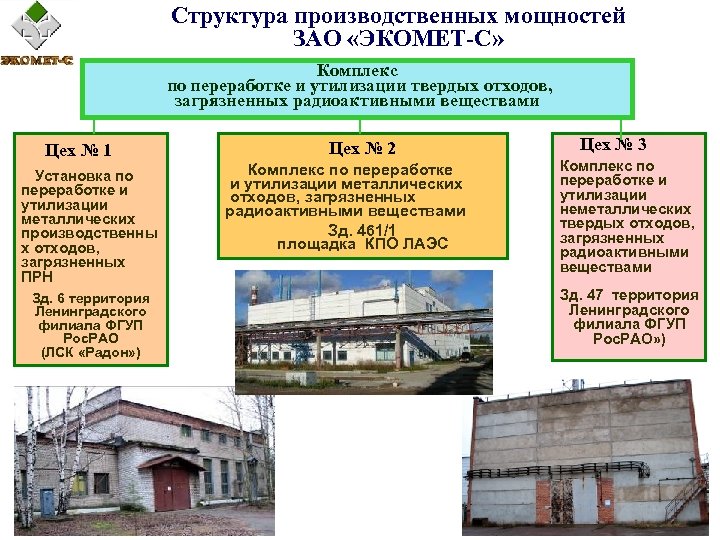

Структура производственных мощностей ЗАО «ЭКОМЕТ-С» Комплекс по переработке и утилизации твердых отходов, загрязненных радиоактивными веществами Цех № 1 Установка по переработке и утилизации металлических производственны х отходов, загрязненных ПРН Зд. 6 территория Ленинградского филиала ФГУП Рос. РАО (ЛСК «Радон» ) Цех № 2 Комплекс по переработке и утилизации металлических отходов, загрязненных радиоактивными веществами Зд. 461/1 площадка КПО ЛАЭС Цех № 3 Комплекс по переработке и утилизации неметаллических твердых отходов, загрязненных радиоактивными веществами Зд. 47 территория Ленинградского филиала ФГУП Рос. РАО» )

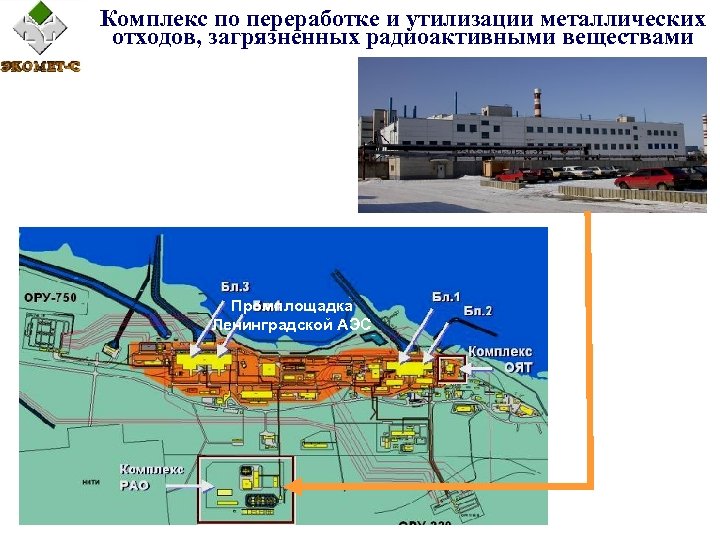

Комплекс по переработке и утилизации металлических отходов, загрязненных радиоактивными веществами Промплощадка Ленинградской АЭС

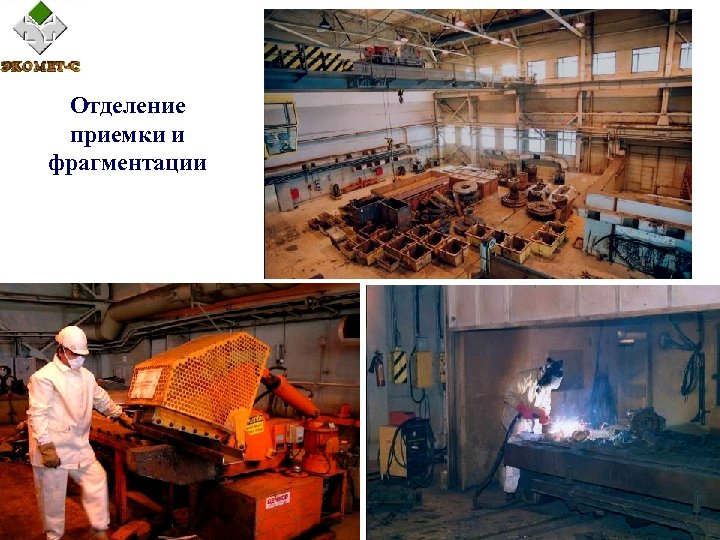

Отделение приемки и фрагментации

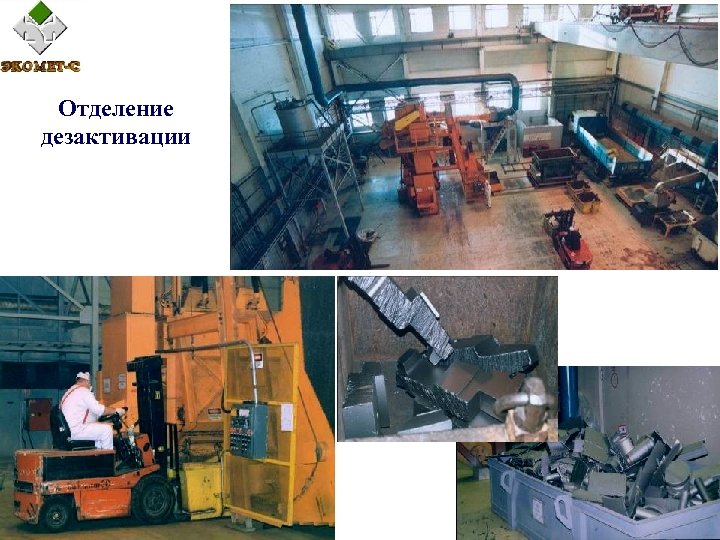

Отделение дезактивации

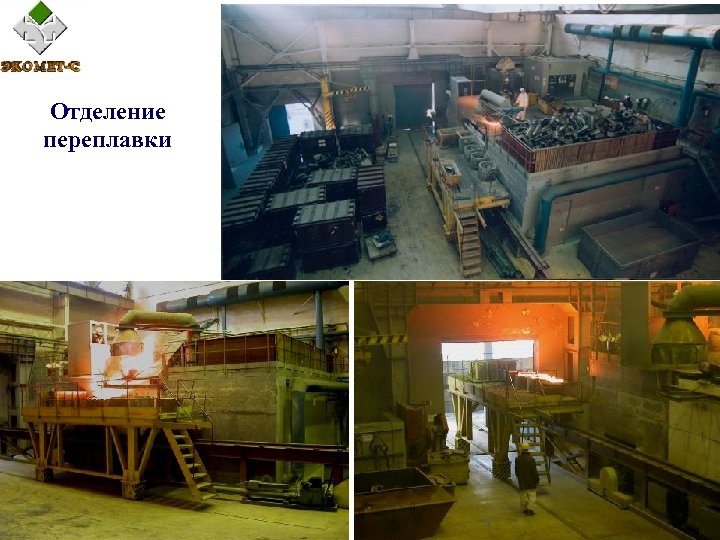

Отделение переплавки
Бокс радиационного технологического контроля

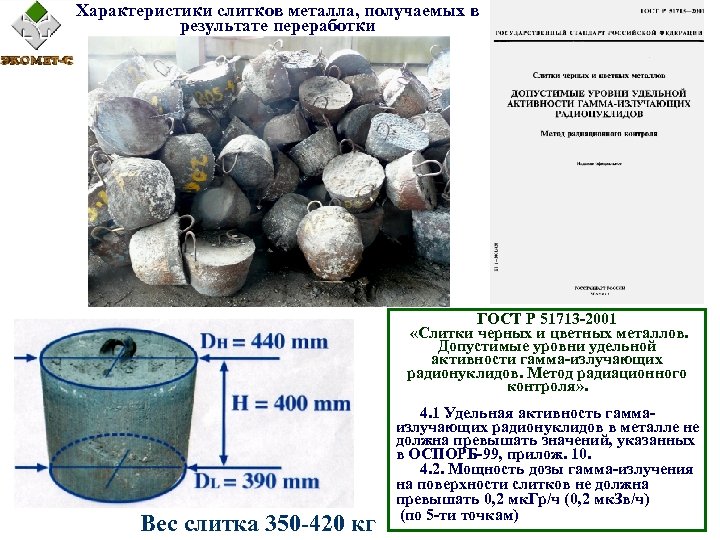

Характеристики слитков металла, получаемых в результате переработки ГОСТ Р 51713 -2001 «Слитки черных и цветных металлов. Допустимые уровни удельной активности гамма-излучающих радионуклидов. Метод радиационного контроля» . Вес слитка 350 -420 кг 4. 1 Удельная активность гаммаизлучающих радионуклидов в металле не должна превышать значений, указанных в ОСПОРБ-99, прилож. 10. 4. 2. Мощность дозы гамма-излучения на поверхности слитков не должна превышать 0, 2 мк. Гр/ч (0, 2 мк. Зв/ч) (по 5 -ти точкам)

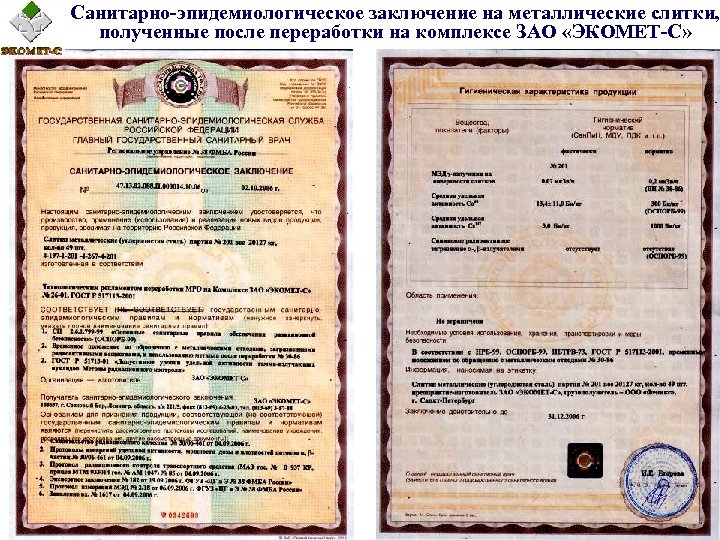

Санитарно-эпидемиологическое заключение на металлические слитки, полученные после переработки на комплексе ЗАО «ЭКОМЕТ-С»

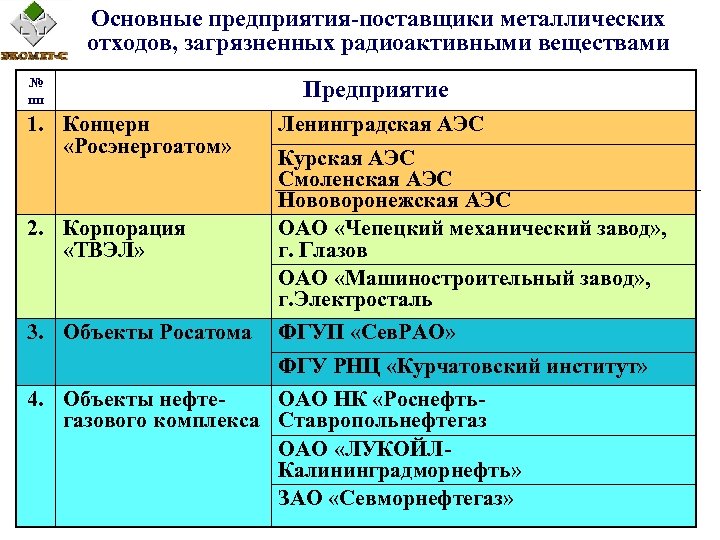

Основные предприятия-поставщики металлических отходов, загрязненных радиоактивными веществами № пп 1. Концерн «Росэнергоатом» Предприятие Ленинградская АЭС 2. Корпорация «ТВЭЛ» Курская АЭС Смоленская АЭС Нововоронежская АЭС ОАО «Чепецкий механический завод» , г. Глазов ОАО «Машиностроительный завод» , г. Электросталь 3. Объекты Росатома ФГУП «Сев. РАО» ФГУ РНЦ «Курчатовский институт» 4. Объекты нефте. ОАО НК «Роснефтьгазового комплекса Ставропольнефтегаз ОАО «ЛУКОЙЛКалининградморнефть» ЗАО «Севморнефтегаз»

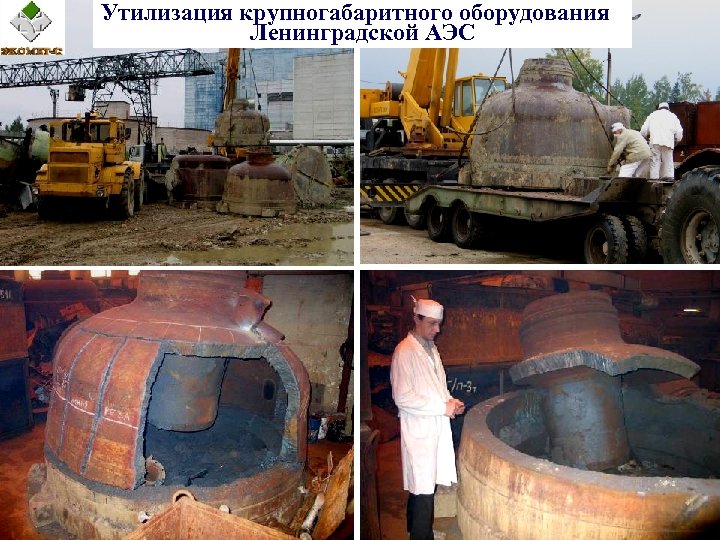

Утилизация крупногабаритного оборудования Ленинградской АЭС
Испытания технологии алмазной резки Использовалась канатная пила CSA-1001 H и алмазный канат для резки металла. Испытания проводились с использованием крышки главного циркуляционного насоса Ленинградской АЭС. Крышка выполнена из углеродистой стали, площадь - 5 м 2, вес - 8 тонн.
Технические характеристики установки электроэрозионной резки «ЭСЭКО - КАТТЕР 400» Габаритные размеры ванны: -длина – 5500 мм; -ширина – 3800 мм. Ход ванны – 3000 мм. Диаметр диска – 1500 мм. Толщина диска – 2 мм. Материал диска – Ст 3. Ширина реза – 4 -14 мм. Напряжение – 24– 36 В (сила тока до 3500 А). Поступательное усилие детали на диск– 30– 60 кг/см². Вес ≈ 10 т. Расчетная производительность: min - 2000 мм³/мин, max - 14000 мм³/мин металла, выносимого из зоны реза; Максимальные габаритные размеры разрезаемых деталей 400× 1000× 3500 мм.

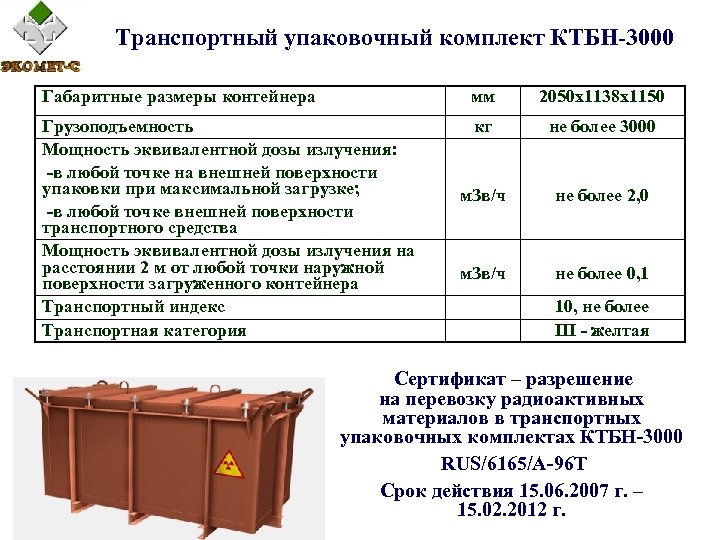

Транспортный упаковочный комплект КТБН-3000 Габаритные размеры контейнера мм 2050 х1138 х1150 Грузоподъемность Мощность эквивалентной дозы излучения: -в любой точке на внешней поверхности упаковки при максимальной загрузке; -в любой точке внешней поверхности транспортного средства Мощность эквивалентной дозы излучения на расстоянии 2 м от любой точки наружной поверхности загруженного контейнера Транспортный индекс Транспортная категория кг не более 3000 м. Зв/ч не более 2, 0 м. Зв/ч не более 0, 1 10, не более III - желтая Сертификат – разрешение на перевозку радиоактивных материалов в транспортных упаковочных комплектах КТБН-3000 RUS/6165/А-96 T Срок действия 15. 06. 2007 г. – 15. 02. 2012 г.

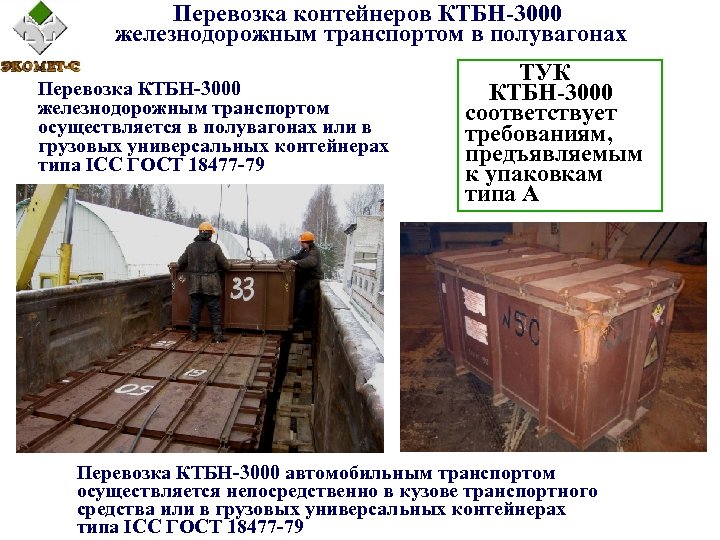

Перевозка контейнеров КТБН-3000 железнодорожным транспортом в полувагонах Перевозка КТБН-3000 железнодорожным транспортом осуществляется в полувагонах или в грузовых универсальных контейнерах типа ICC ГОСТ 18477 -79 ТУК КТБН-3000 соответствует требованиям, предъявляемым к упаковкам типа А Перевозка КТБН-3000 автомобильным транспортом осуществляется непосредственно в кузове транспортного средства или в грузовых универсальных контейнерах типа ICC ГОСТ 18477 -79

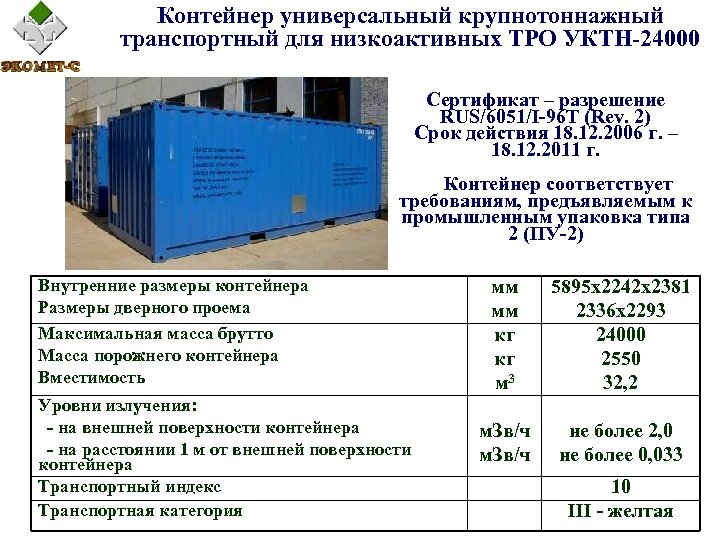

Контейнер универсальный крупнотоннажный транспортный для низкоактивных ТРО УКТН-24000 Сертификат – разрешение RUS/6051/I-96 T (Rev. 2) Срок действия 18. 12. 2006 г. – 18. 12. 2011 г. Контейнер соответствует требованиям, предъявляемым к промышленным упаковка типа 2 (ПУ-2) Внутренние размеры контейнера Размеры дверного проема Максимальная масса брутто Масса порожнего контейнера Вместимость Уровни излучения: - на внешней поверхности контейнера - на расстоянии 1 м от внешней поверхности контейнера Транспортный индекс Транспортная категория мм мм кг кг м 3 5895 х2242 х2381 2336 х2293 24000 2550 32, 2 м. Зв/ч не более 2, 0 не более 0, 033 10 III - желтая

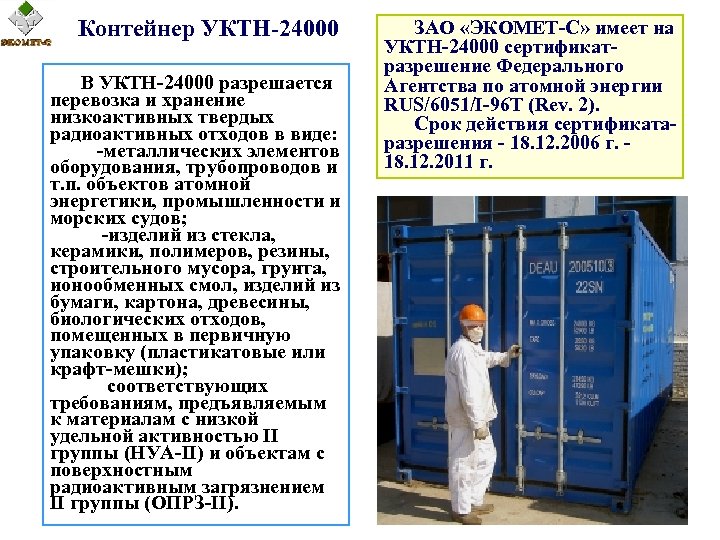

Контейнер УКТН-24000 В УКТН-24000 разрешается перевозка и хранение низкоактивных твердых радиоактивных отходов в виде: -металлических элементов оборудования, трубопроводов и т. п. объектов атомной энергетики, промышленности и морских судов; -изделий из стекла, керамики, полимеров, резины, строительного мусора, грунта, ионообменных смол, изделий из бумаги, картона, древесины, биологических отходов, помещенных в первичную упаковку (пластикатовые или крафт-мешки); соответствующих требованиям, предъявляемым к материалам с низкой удельной активностью II группы (НУА-II) и объектам с поверхностным радиоактивным загрязнением II группы (ОПРЗ-II). ЗАО «ЭКОМЕТ-С» имеет на УКТН-24000 сертификатразрешение Федерального Агентства по атомной энергии RUS/6051/I-96 T (Rev. 2). Срок действия сертификатаразрешения - 18. 12. 2006 г. - 18. 12. 2011 г.

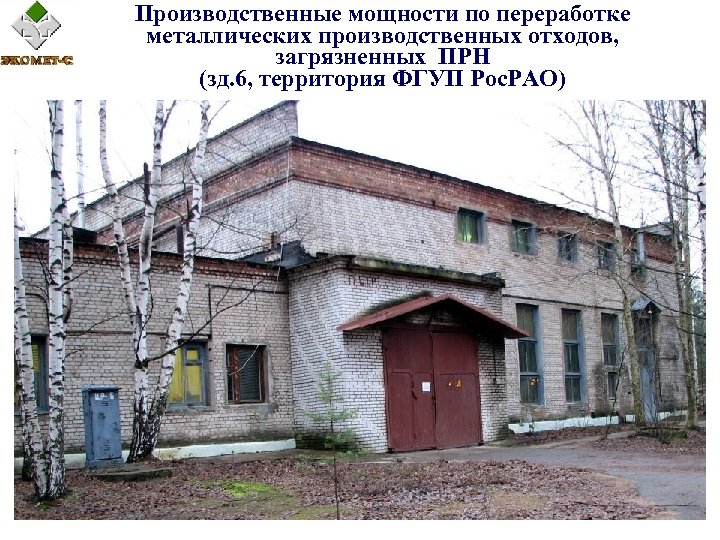

Производственные мощности по переработке металлических производственных отходов, загрязненных ПРН (зд. 6, территория ФГУП Рос. РАО)

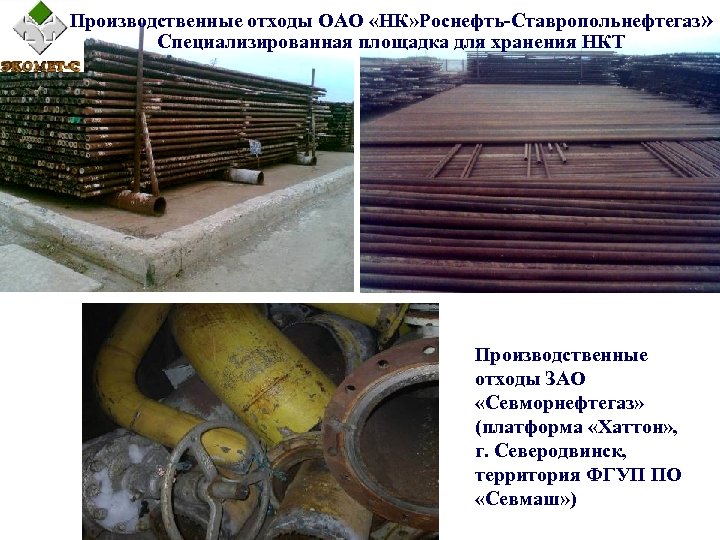

Производственные отходы ОАО «НК» Роснефть-Ставропольнефтегаз» Специализированная площадка для хранения НКТ Производственные отходы ЗАО «Севморнефтегаз» (платформа «Хаттон» , г. Северодвинск, территория ФГУП ПО «Севмаш» )

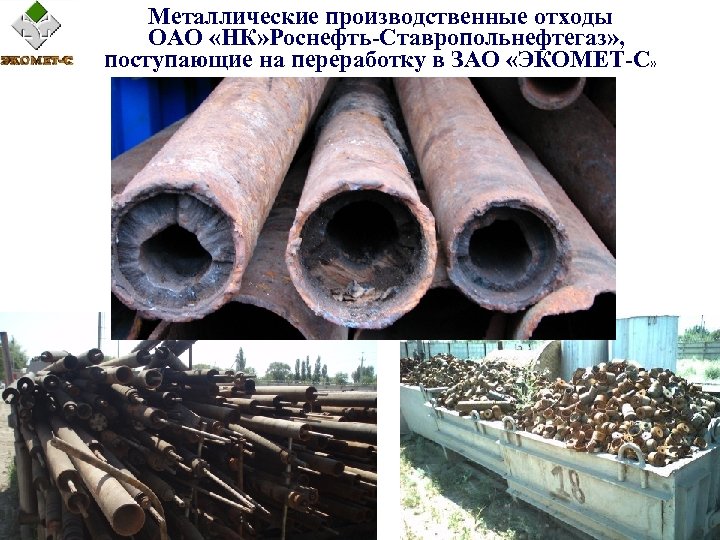

Металлические производственные отходы ОАО «НК» Роснефть-Ставропольнефтегаз» , поступающие на переработку в ЗАО «ЭКОМЕТ-С»

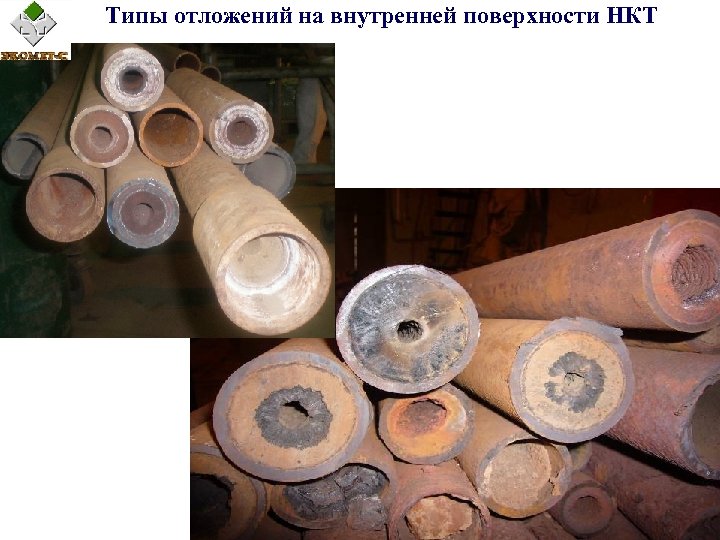

Типы отложений на внутренней поверхности НКТ

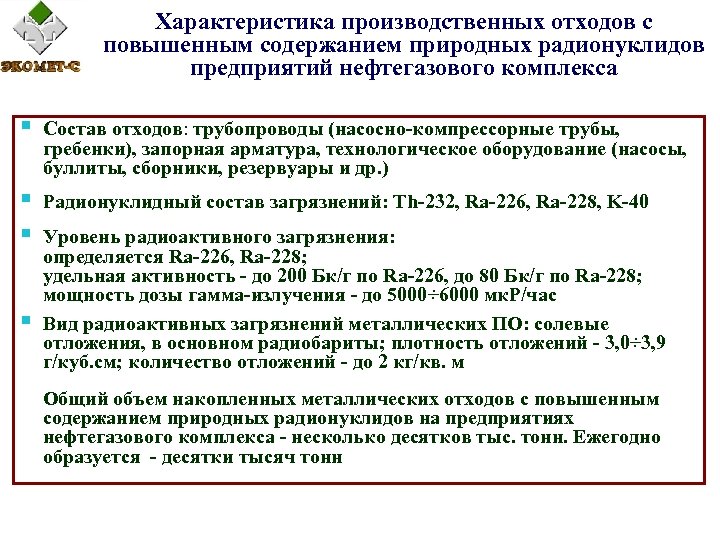

Характеристика производственных отходов с повышенным содержанием природных радионуклидов предприятий нефтегазового комплекса § Состав отходов: трубопроводы (насосно-компрессорные трубы, гребенки), запорная арматура, технологическое оборудование (насосы, буллиты, сборники, резервуары и др. ) § § Радионуклидный состав загрязнений: Th-232, Ra-226, Ra-228, K-40 § Уровень радиоактивного загрязнения: определяется Ra-226, Ra-228; удельная активность - до 200 Бк/г по Ra-226, до 80 Бк/г по Ra-228; мощность дозы гамма-излучения - до 5000÷ 6000 мк. Р/час Вид радиоактивных загрязнений металлических ПО: солевые отложения, в основном радиобариты; плотность отложений - 3, 0÷ 3, 9 г/куб. см; количество отложений - до 2 кг/кв. м Общий объем накопленных металлических отходов с повышенным содержанием природных радионуклидов на предприятиях нефтегазового комплекса - несколько десятков тыс. тонн. Ежегодно образуется - десятки тысяч тонн
Участок приемки НКТ и других металлических производственных отходов

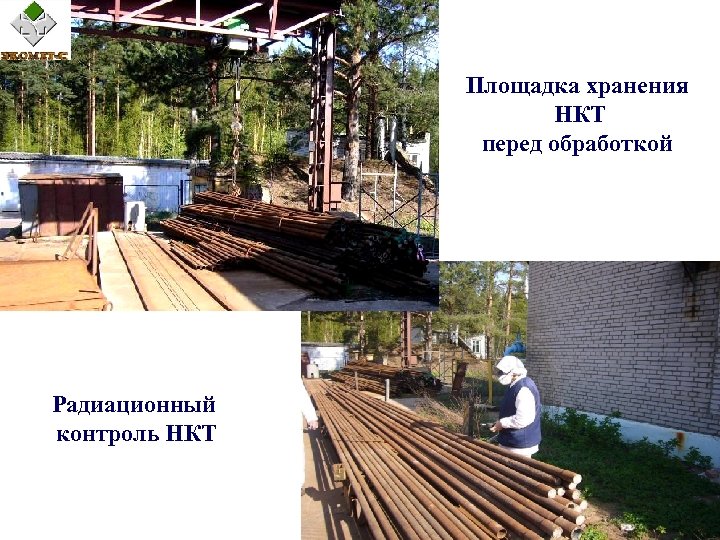

Площадка хранения НКТ перед обработкой Радиационный контроль НКТ

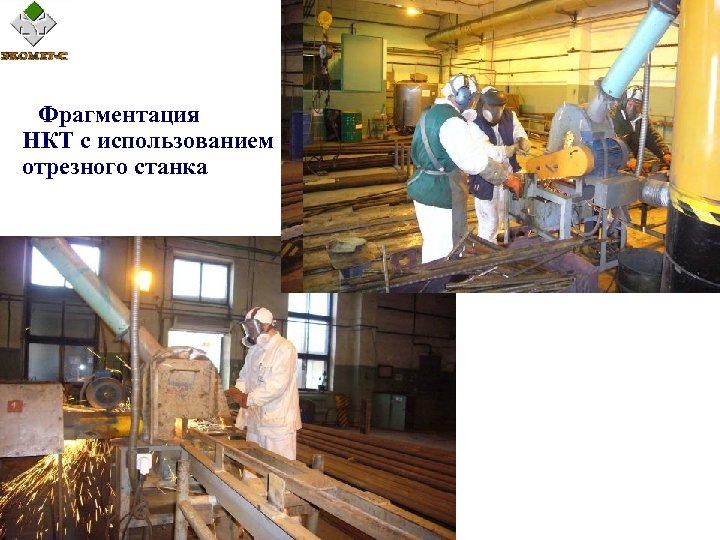

Фрагментация НКТ с использованием отрезного станка

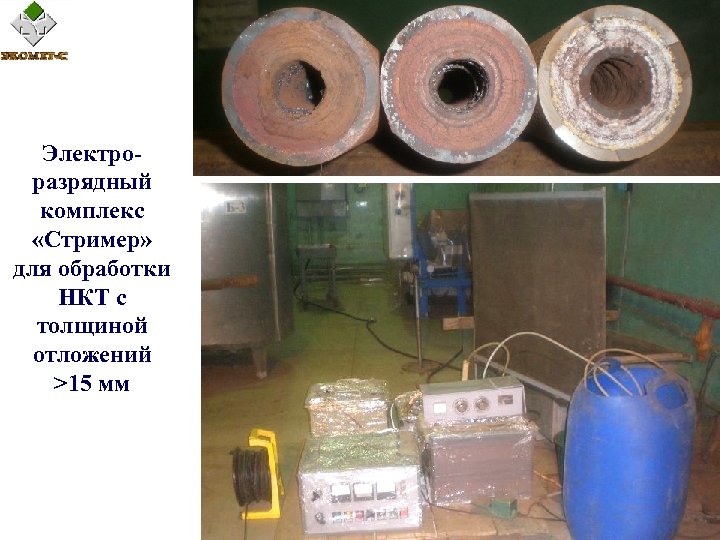

Электроразрядный комплекс «Стример» для обработки НКТ с толщиной отложений >15 мм

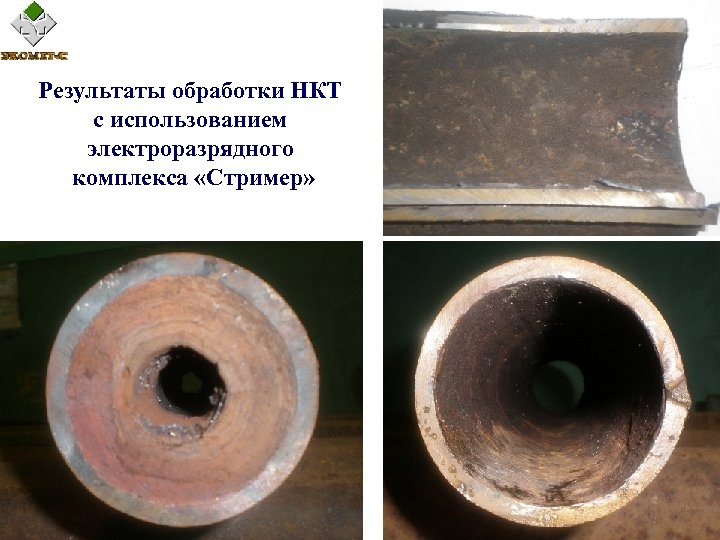

Результаты обработки НКТ с использованием электроразрядного комплекса «Стример»

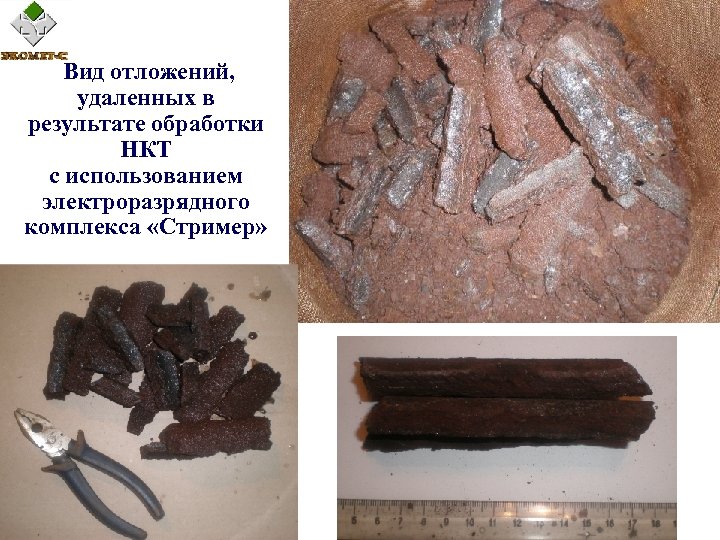

Вид отложений, удаленных в результате обработки НКТ с использованием электроразрядного комплекса «Стример»

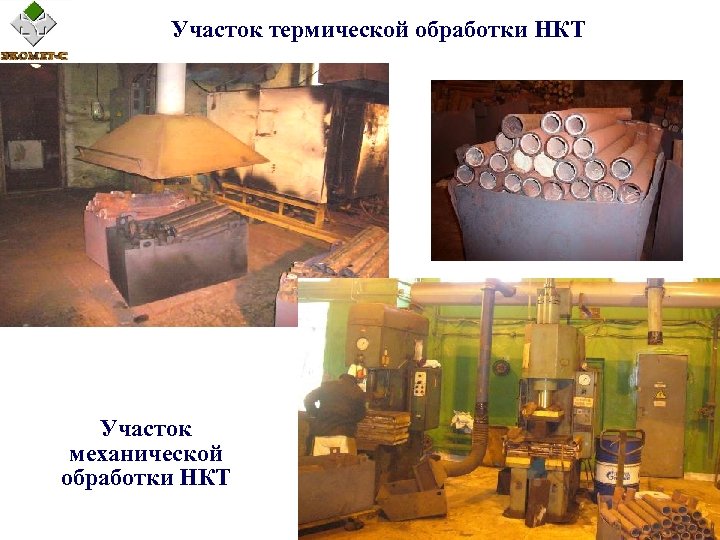

Участок термической обработки НКТ Участок механической обработки НКТ

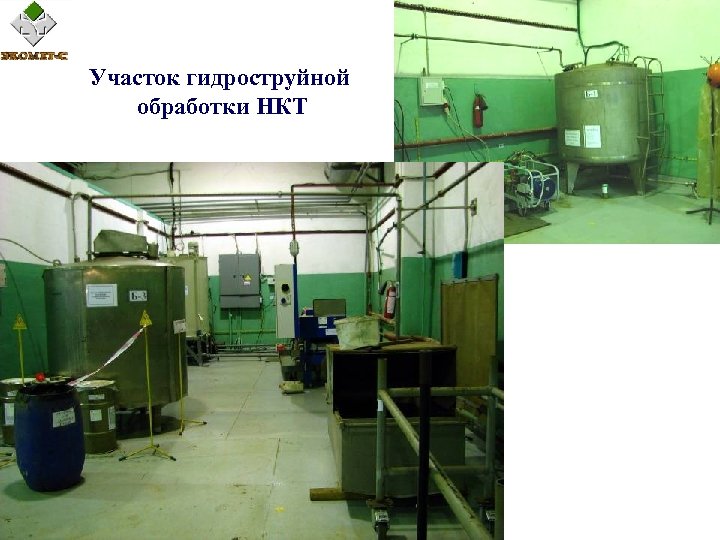

Участок гидроструйной обработки НКТ

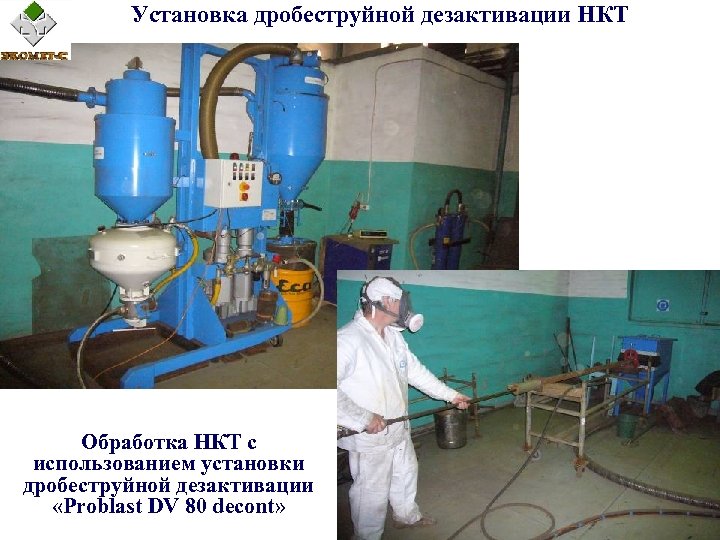

Установка дробеструйной дезактивации НКТ Обработка НКТ с использованием установки дробеструйной дезактивации «Problast DV 80 decont»

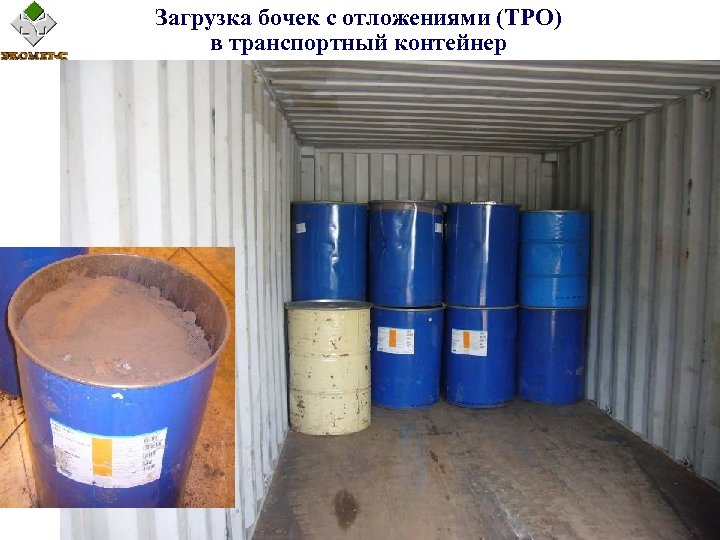

Загрузка бочек с отложениями (ТРО) в транспортный контейнер

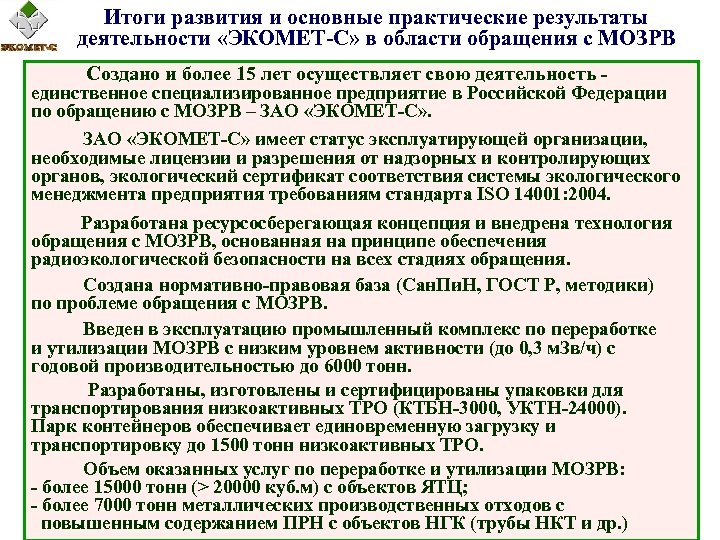

Итоги развития и основные практические результаты деятельности «ЭКОМЕТ-С» в области обращения с МОЗРВ Создано и более 15 лет осуществляет свою деятельность - единственное специализированное предприятие в Российской Федерации по обращению с МОЗРВ – ЗАО «ЭКОМЕТ-С» . ЗАО «ЭКОМЕТ-С» имеет статус эксплуатирующей организации, необходимые лицензии и разрешения от надзорных и контролирующих органов, экологический сертификат соответствия системы экологического менеджмента предприятия требованиям стандарта ISO 14001: 2004. Разработана ресурсосберегающая концепция и внедрена технология обращения с МОЗРВ, основанная на принципе обеспечения радиоэкологической безопасности на всех стадиях обращения. Создана нормативно-правовая база (Сан. Пи. Н, ГОСТ Р, методики) по проблеме обращения с МОЗРВ. Введен в эксплуатацию промышленный комплекс по переработке и утилизации МОЗРВ с низким уровнем активности (до 0, 3 м. Зв/ч) с годовой производительностью до 6000 тонн. Разработаны, изготовлены и сертифицированы упаковки для транспортирования низкоактивных ТРО (КТБН-3000, УКТН-24000). Парк контейнеров обеспечивает единовременную загрузку и транспортировку до 1500 тонн низкоактивных ТРО. Объем оказанных услуг по переработке и утилизации МОЗРВ: - более 15000 тонн (> 20000 куб. м) с объектов ЯТЦ; - более 7000 тонн металлических производственных отходов с повышенным содержанием ПРН с объектов НГК (трубы НКТ и др. )

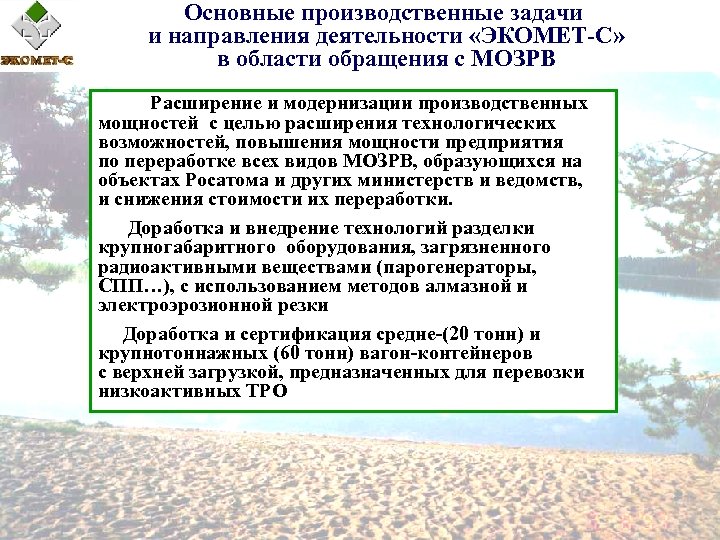

Основные производственные задачи и направления деятельности «ЭКОМЕТ-С» в области обращения с МОЗРВ Расширение и модернизации производственных мощностей с целью расширения технологических возможностей, повышения мощности предприятия по переработке всех видов МОЗРВ, образующихся на объектах Росатома и других министерств и ведомств, и снижения стоимости их переработки. Доработка и внедрение технологий разделки крупногабаритного оборудования, загрязненного радиоактивными веществами (парогенераторы, СПП…), с использованием методов алмазной и электроэрозионной резки Доработка и сертификация средне-(20 тонн) и крупнотоннажных (60 тонн) вагон-контейнеров с верхней загрузкой, предназначенных для перевозки низкоактивных ТРО
Результаты деятельности показывает, ЗАКЛЮЧЕНИЕ что специализированное предприятие ЗАО «ЭКОМЕТ-С» может эффективно решать вопросы комплексного обращения с МОЗРВ, включая нормативно-правовой, технологический и логистический аспекты. Наличие практического опыта, собственных производственных мощностей и парка транспортных контейнеров, научнотехнический и кадровый потенциал позволяют ЗАО «ЭКОМЕТ-С» выступать в качестве надежного партнера по решению проблемы экологически безопасного обращения с МОЗРВ, образующимися при эксплуатации объектов ядерно-топливного и нефтегазового комплекса. Реализация перспективных планов и задач позволит ЗАО «ЭКОМЕТ-С» укрепить лидирующие позиции по оказанию услуг в области обращения с МОЗРВ.
СПАСИБО ЗА ВНИМАНИЕ ЗАО «ЭКОМЕТ-С» приглашает к сотрудничеству все заинтересованные предприятия и организации
