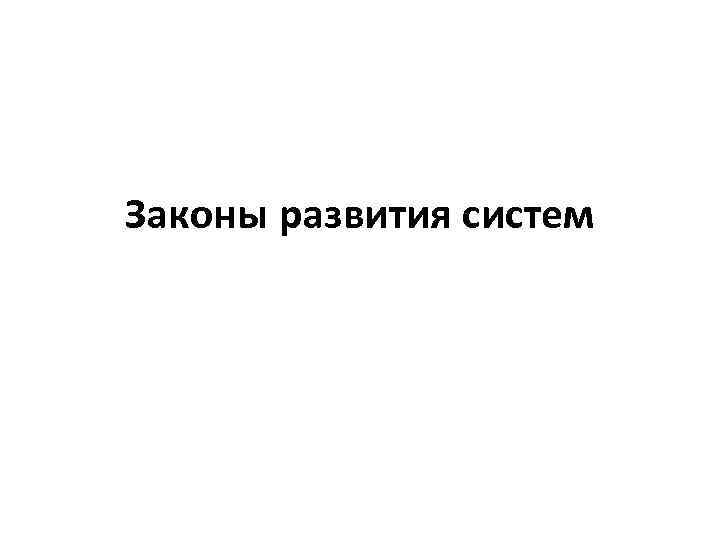

Законы развития систем Метод проб и ошибок

Законы развития систем

Метод проб и ошибок Область стереотипов Новые области Идея 6 Идея 7 Идея 2998 Идея 5 Идея 4 Идея 2999 Идея 2 Идея 3 Идея 1 Проблема Вектор Психологической Инерции Решение Психологический Барьер 2

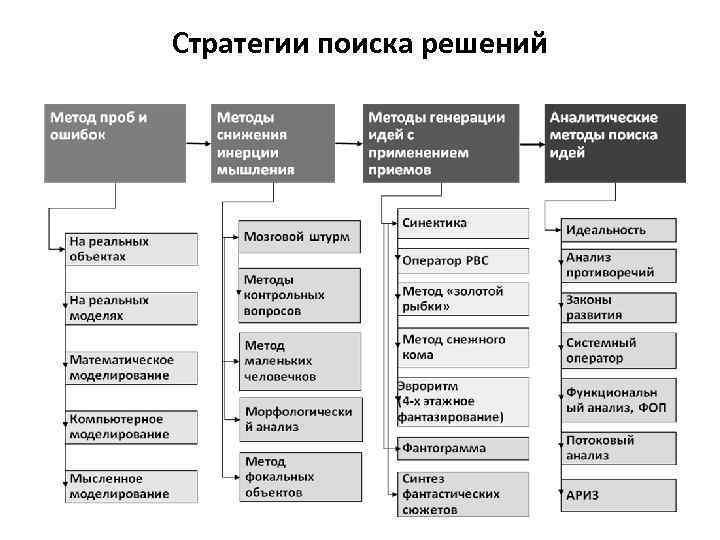

Стратегии поиска решений

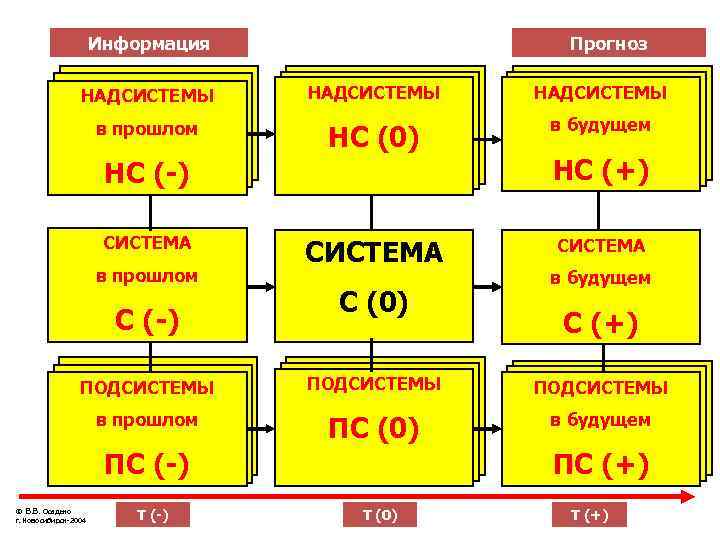

Информация НАДСИСТЕМЫ впрошлом в НС (-) СИСТЕМА в прошлом С (-) Прогноз НАДСИСТЕМЫ НС (0) СИСТЕМА С (0) ПОДСИСТЕМЫ ПОДСИСТЕМЫ в прошлом ПС (0) ПС (0) ПС (-) © В. В. Осадько г. Новосибирск-2004 Т (-) Т (0) НАДСИСТЕМЫ в будущем НС (+) СИСТЕМА в будущем С (+) ПОДСИСТЕМЫ в будущем ПС (-) ПС (+) Т (+)

Генрих Альтшуллер 1926 - 1998 «Мир, в котором мы живем, устроен сложно. И если мы хотим его познавать и преобразовывать, наше мышление должно правильно отражать этот мир. Сложному, динамичному, диалектически развивающемуся миру должна соответствовать в нашем сознании его полная модель – сложная, динамичная, диалектически развивающаяся» Метод «полного погружения в технику» (1946 г. )

История ТРИЗ ГЕНРИХ САУЛОВИЧ АЛЬТШУЛЛЕР (15. 10. 1926 - 24. 09. 1998) автор ТРИЗ Первая публикация, посвященная теории изобретательства, - статья “О психологии изобретательского творчества” (Альтшуллер Г. С. , Шапиро Р. Б. О психологии изобретательского творчества//Вопросы психологии. - 1956, № 6). В статье выдвинуты идеи: Техника развивается закономерно, эти закономерности можно учитывать и использовать в реальной изобретательской практике Техника развивается через устранение возникающих противоречий. www. altshuller. ru/photo 04. asp

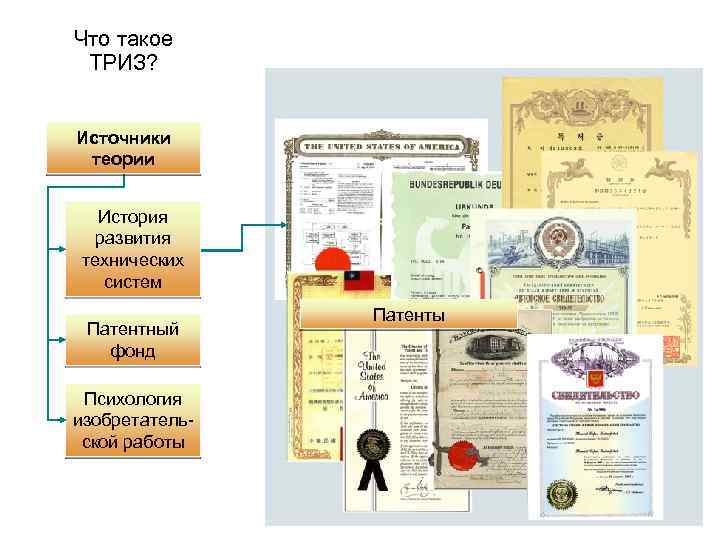

Что такое ТРИЗ? Источники теории История развития технических систем Патентный фонд Психология изобретательской работы Патенты

Что такое ТРИЗ? Источники теории История развития технических систем Патентный фонд Психология изобретательской работы Цепочка развития ТС

Решательные механизмы ТРИЗ: идеальность

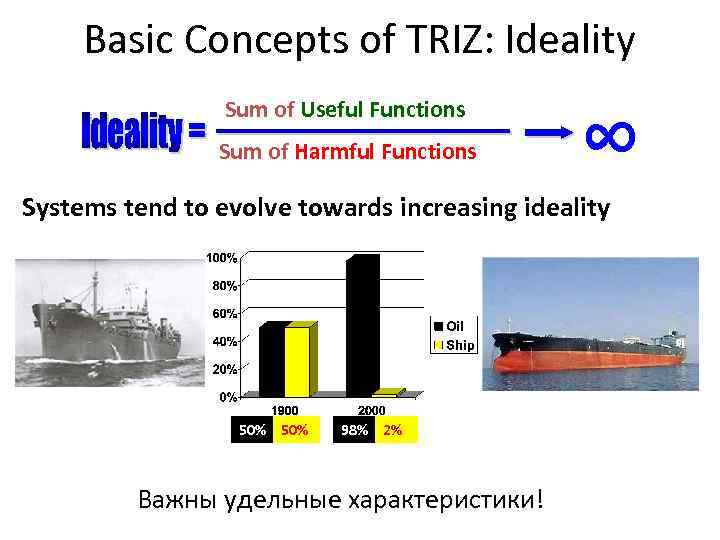

Basic Concepts of TRIZ: Ideality Sum of Useful Functions Sum of Harmful Functions ∞ Systems tend to evolve towards increasing ideality 50% 98% 2% Важны удельные характеристики!

Принцип Идеальности Сумма Полезных Функций Сумма Вредных Функций ∞ ГПФ: “воспроизводить музыку” ? Движение к идеальности

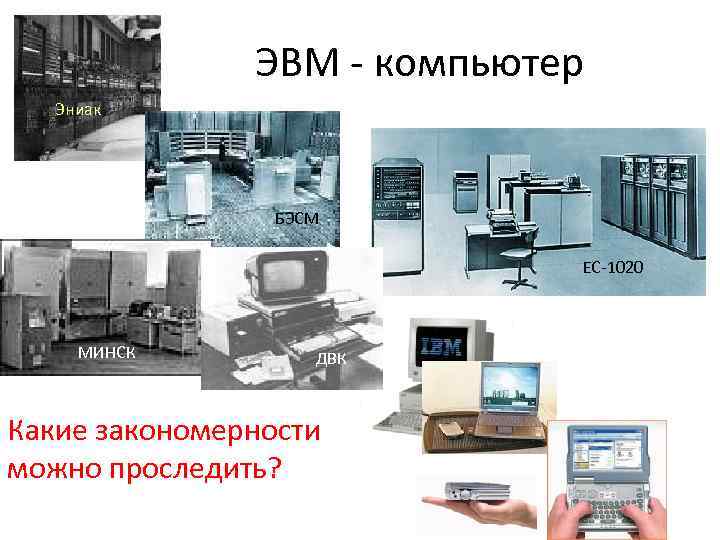

ЭВМ - компьютер Эниак БЭСМ ЕС-1020 МИНСК ДВК Какие закономерности можно проследить?

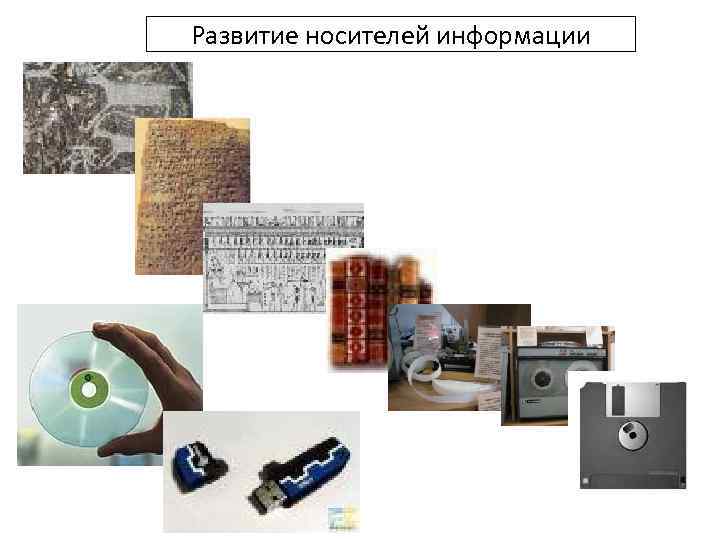

Развитие носителей информации

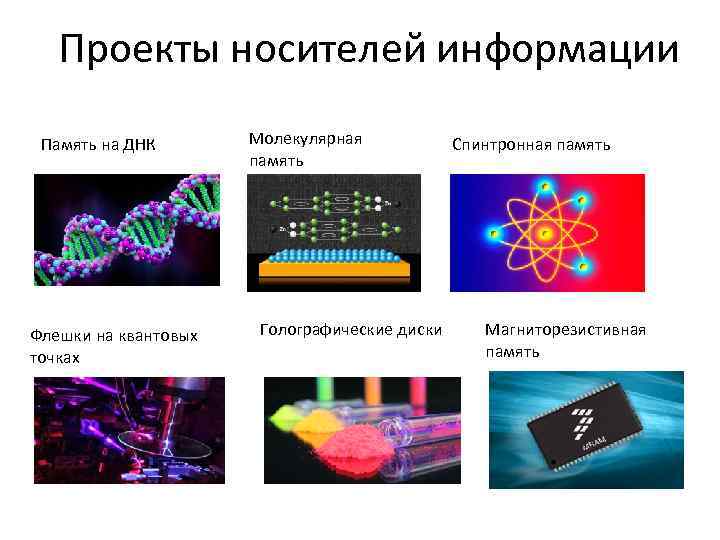

Проекты носителей информации Память на ДНК Флешки на квантовых точках Молекулярная память Голографические диски Спинтронная память Магниторезистивная память

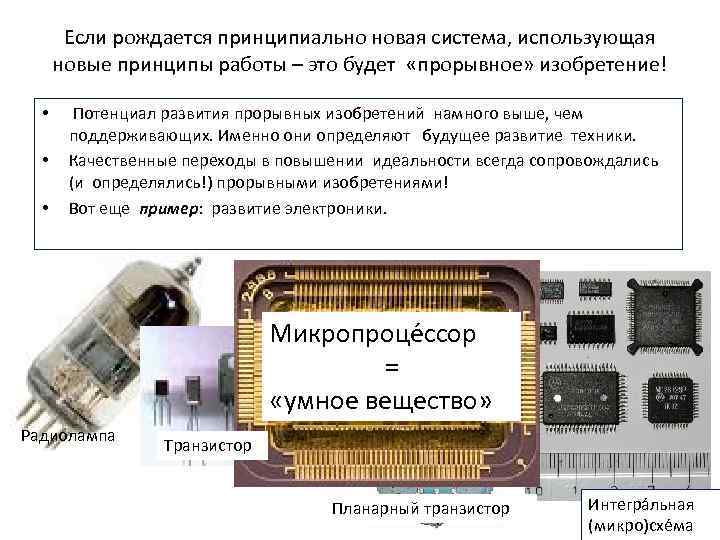

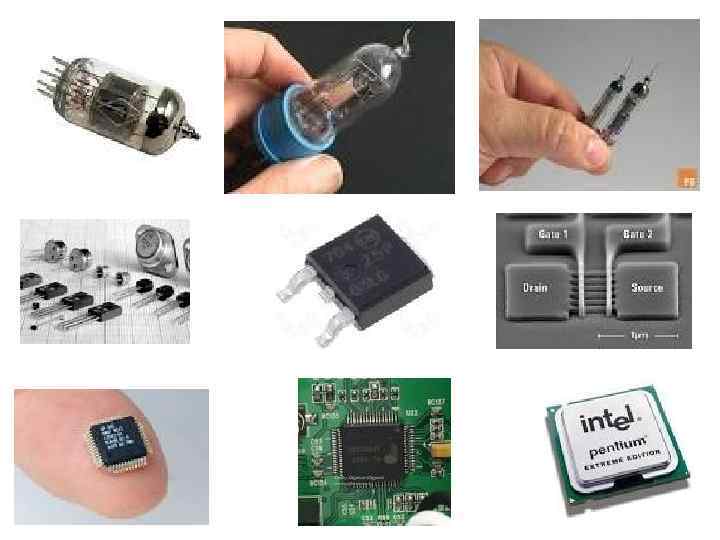

Если рождается принципиально новая система, использующая новые принципы работы – это будет «прорывное» изобретение! • • • Потенциал развития прорывных изобретений намного выше, чем поддерживающих. Именно они определяют будущее развитие техники. Качественные переходы в повышении идеальности всегда сопровождались (и определялись!) прорывными изобретениями! Вот еще пример: развитие электроники. Микропроце ссор = «умное вещество» Радиолампа Транзистор Планарный транзистор Интегра льная (микро)схе ма

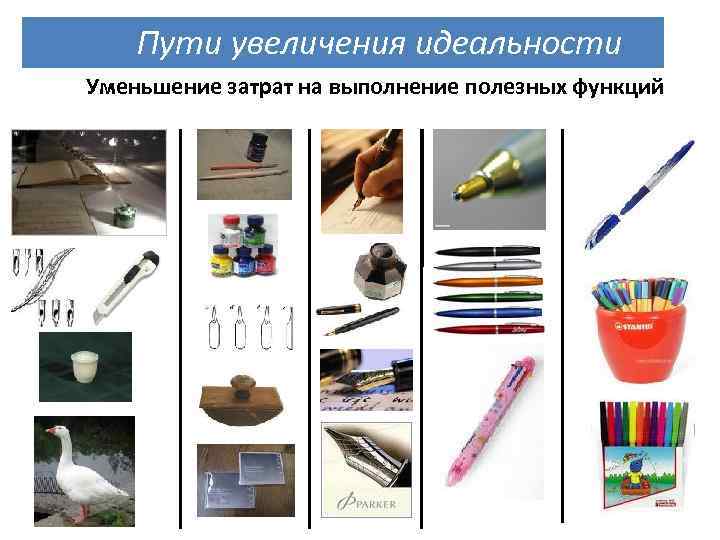

Пути увеличения идеальности Уменьшение затрат на выполнение полезных функций

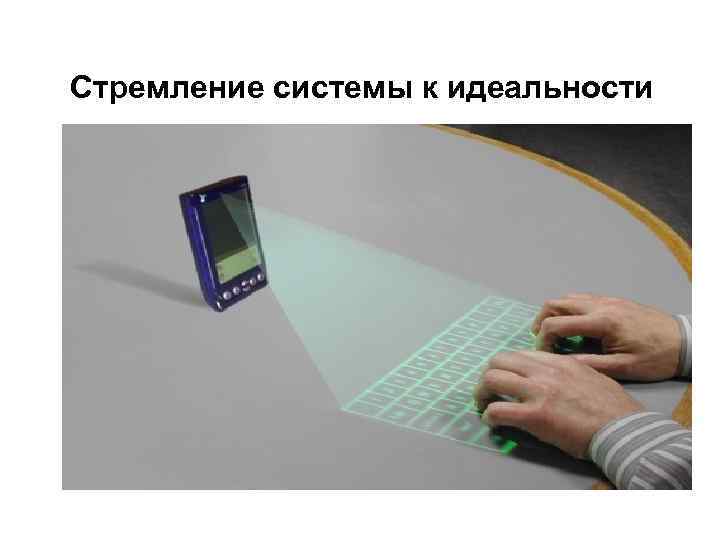

Стремление системы к идеальности

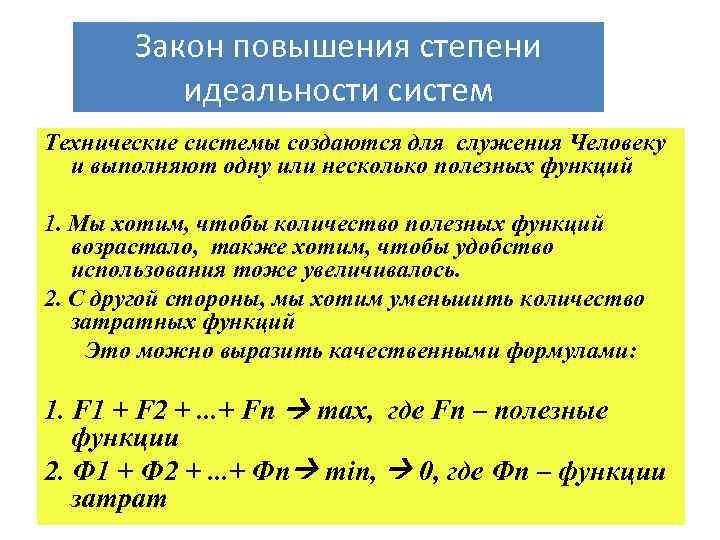

Закон повышения степени идеальности систем Технические системы создаются для служения Человеку и выполняют одну или несколько полезных функций 1. Мы хотим, чтобы количество полезных функций возрастало, также хотим, чтобы удобство использования тоже увеличивалось. 2. С другой стороны, мы хотим уменьшить количество затратных функций Это можно выразить качественными формулами: 1. F 1 + F 2 +. . . + Fn max, где Fn – полезные функции 2. Ф 1 + Ф 2 +. . . + Фn min, 0, где Фn – функции затрат

Закон повышения степени идеальности систем F 1 + F 2 +. . . + Fn И ~ ------------- MAX Ф 1 + Ф 2 +. . . + Фn И – идеальность системы ИКР – идеальный конечный результат

Формула идеальности системы F – полезные функции системы, нужные потребителю; Ф – функции затрат; P – вес технической системы; V – объём технической системы; L – характерные размеры технической системы; T – затраты времени (хранение, транспортировка, переналадка, ремонт и пр. ); E – энергопотребление; $ – стоимость. Q- % брака

льный конечнызультат (ИКР) – ИКР -требуемое или желаемое состояние объекта ИКР

Идеальный конечный результат (ИКР) – требуемое или желаемое состояние объекта Генрих Альтшуллер: «Идеальный конечный результат можно уподобить верёвке, держась за которую альпинист совершает подъём по крутому склону. Верёвка не тянет вверх, но она даёт опору и не даёт скатиться вниз. Достаточно выпустить верёвку из рук – падение неизбежно. » Для преодоления психологической инерции есть два правила: 1. Не думайте в начале о том, как именно и за счёт чего будет получен ИКР. 2. Вместо неизвестного ресурса или действия, необходимых для получения ИКР используйте символы Х-ресурс, Х – элемент, Хдействие. ИЗМЕНЁННЫЙ ЭЛЕМЕНТ в ОПЕРАТИВНОЙ ЗОНЕ (Х-РЕСУРС) В ОПЕРАТИВНОЕ ВРЕМЯ САМ ДОСТИГАЕТ ИКР.

Законы развития систем

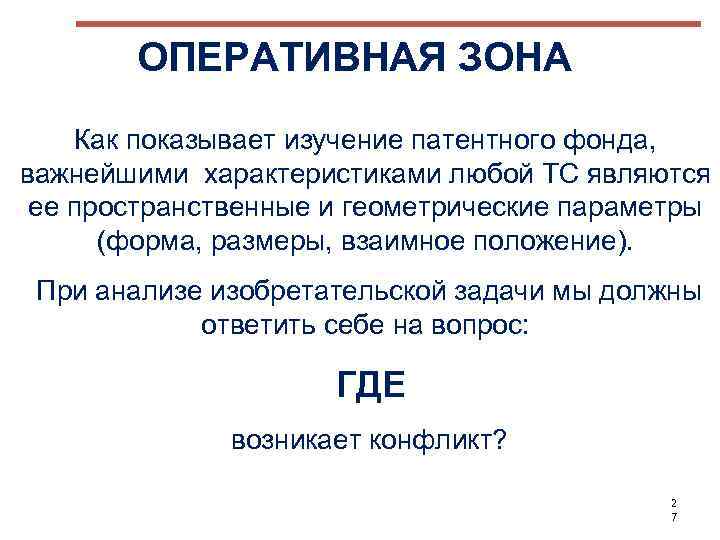

ОПЕРАТИВНАЯ ЗОНА Как показывает изучение патентного фонда, важнейшими характеристиками любой ТС являются ее пространственные и геометрические параметры (форма, размеры, взаимное положение). При анализе изобретательской задачи мы должны ответить себе на вопрос: ГДЕ возникает конфликт? 2 7

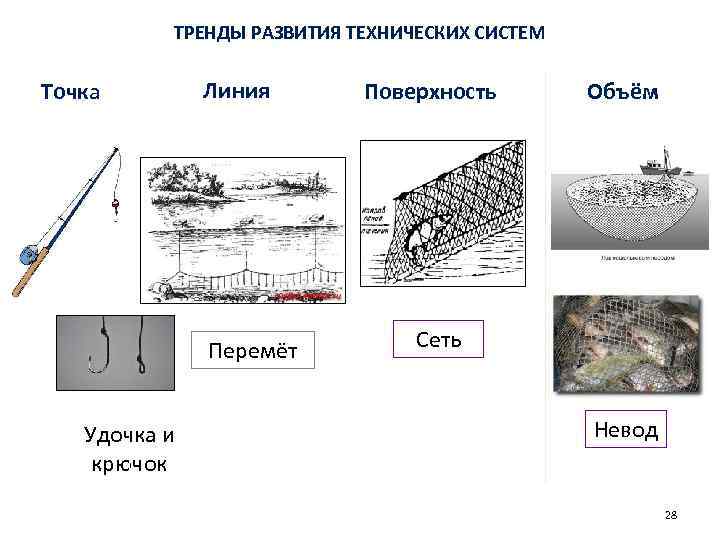

ТРЕНДЫ РАЗВИТИЯ ТЕХНИЧЕСКИХ СИСТЕМ Точка Линия Перемёт Удочка и крючок Поверхность Объём Сеть Невод 28

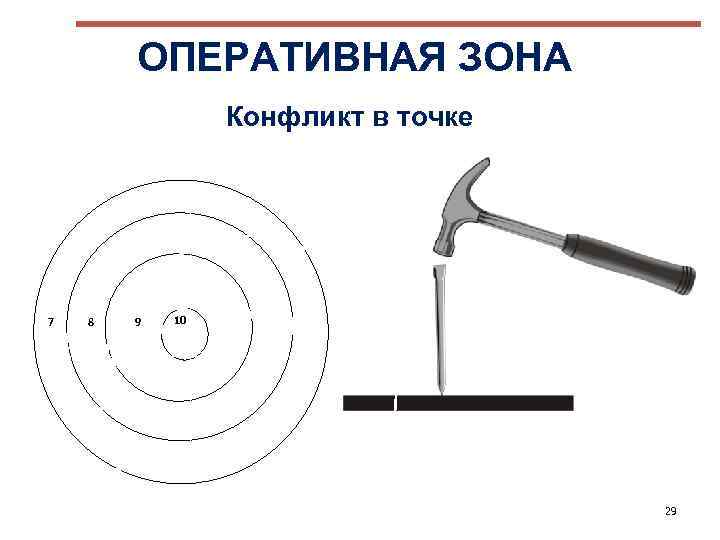

ОПЕРАТИВНАЯ ЗОНА Конфликт в точке 7 8 9 10 29

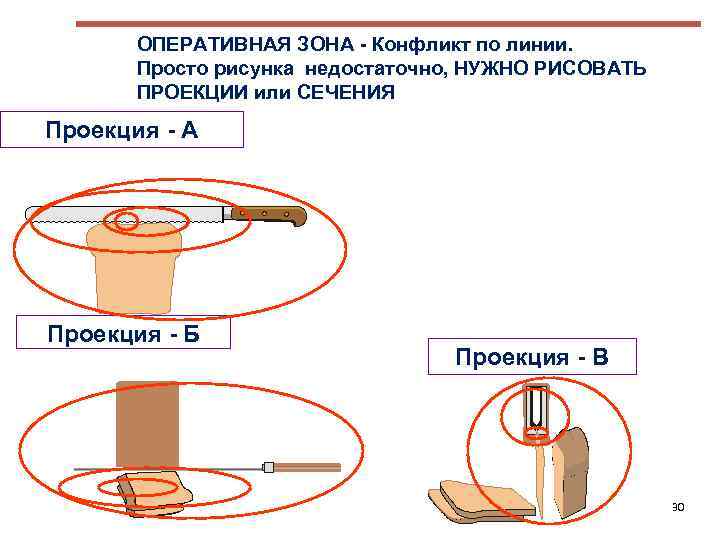

ОПЕРАТИВНАЯ ЗОНА - Конфликт по линии. Просто рисунка недостаточно, НУЖНО РИСОВАТЬ ПРОЕКЦИИ или СЕЧЕНИЯ Проекция - А Проекция - Б Проекция - В 30

ОПЕРАТИВНАЯ ЗОНА Конфликт по поверхности Оперативная зона Окисление поверхности 31

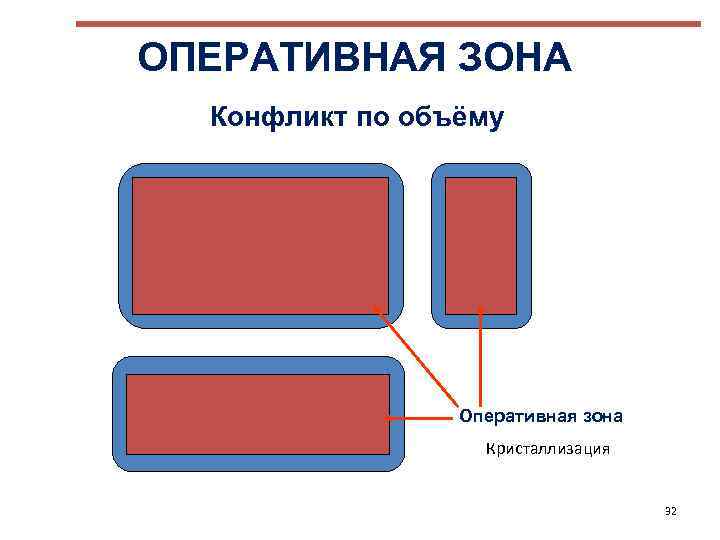

ОПЕРАТИВНАЯ ЗОНА Конфликт по объёму Оперативная зона Кристаллизация 32

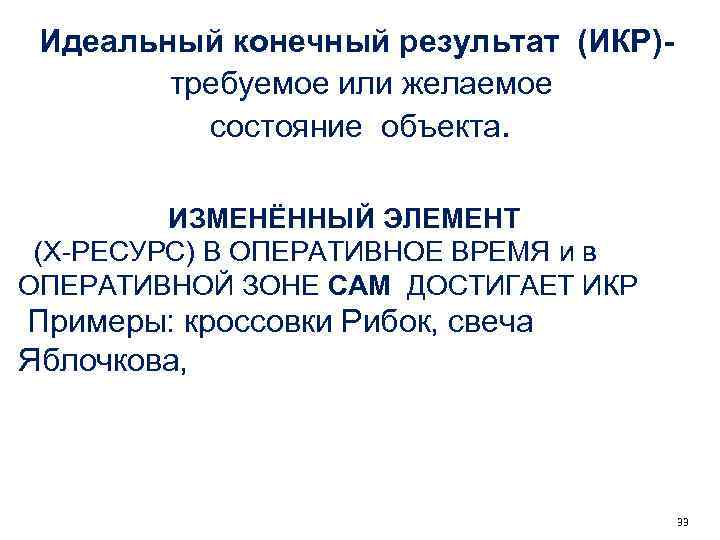

Идеальный конечный результат (ИКР) требуемое или желаемое состояние объекта. ИЗМЕНЁННЫЙ ЭЛЕМЕНТ (Х-РЕСУРС) В ОПЕРАТИВНОЕ ВРЕМЯ и в ОПЕРАТИВНОЙ ЗОНЕ САМ ДОСТИГАЕТ ИКР Примеры: кроссовки Рибок, свеча Яблочкова, 33

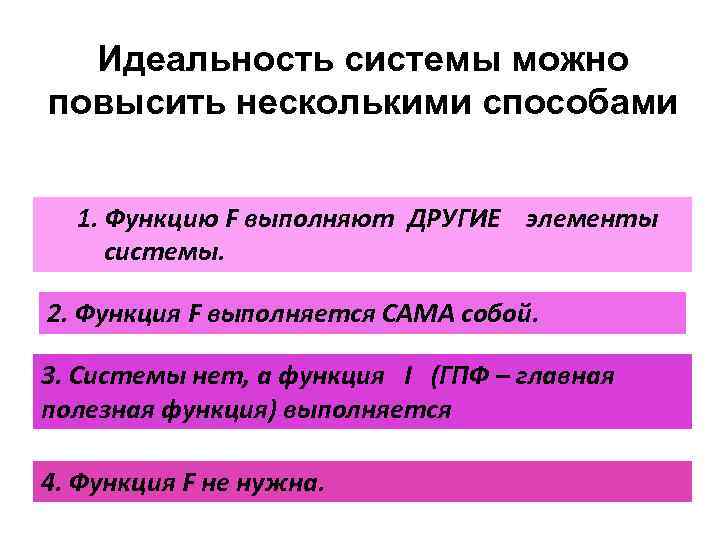

Идеальность системы можно повысить несколькими способами 1. Функцию F выполняют ДРУГИЕ элементы системы. 2. Функция F выполняется САМА собой. 3. Системы нет, а функция I (ГПФ – главная полезная функция) выполняется 4. Функция F не нужна.

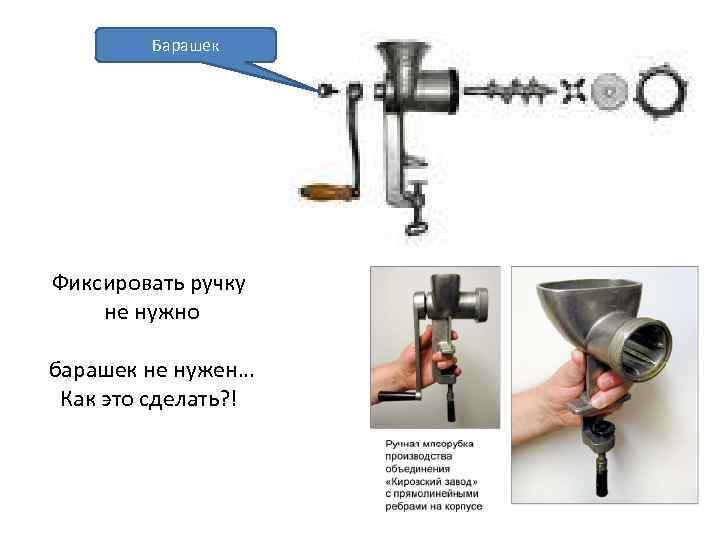

Барашек Фиксировать ручку не нужно барашек не нужен… Как это сделать? !

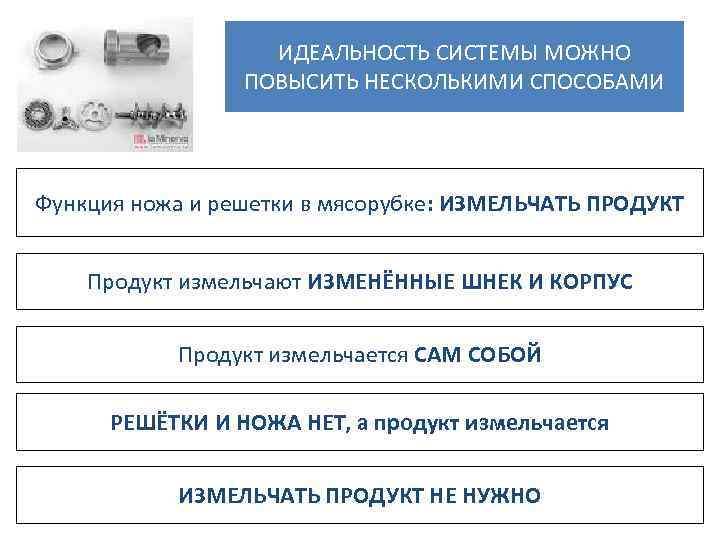

ИДЕАЛЬНОСТЬ СИСТЕМЫ МОЖНО ПОВЫСИТЬ НЕСКОЛЬКИМИ СПОСОБАМИ Функция ножа и решетки в мясорубке: ИЗМЕЛЬЧАТЬ ПРОДУКТ Продукт измельчают ИЗМЕНЁННЫЕ ШНЕК И КОРПУС Продукт измельчается САМ СОБОЙ РЕШЁТКИ И НОЖА НЕТ, а продукт измельчается ИЗМЕЛЬЧАТЬ ПРОДУКТ НЕ НУЖНО

ТРАП САМОЛЁТА Функцию трапа выполняют ДРУГИЕ элементы системы.

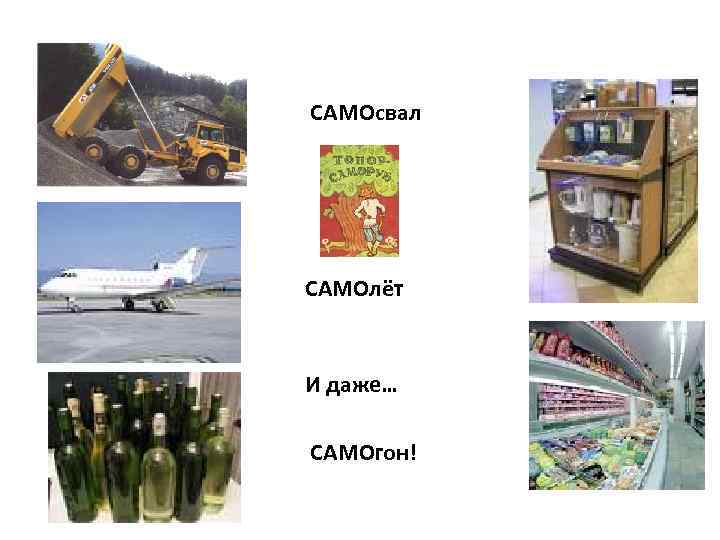

САМОобслуживание САМОсвал САМОлёт И даже… САМОгон!

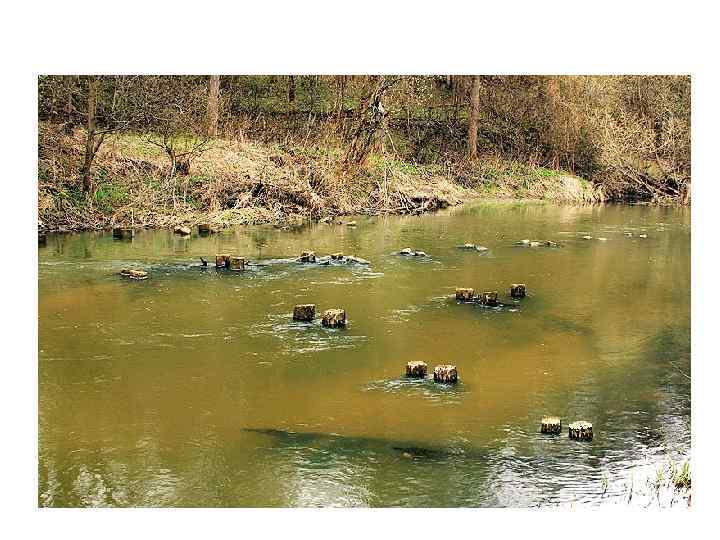

Уральские сваи В XIX веке фабрики оснастили паровыми машинами, а по реке решили пустить пароход. Но мешают сваи, вбитые в дно. Как освободить фарватер?

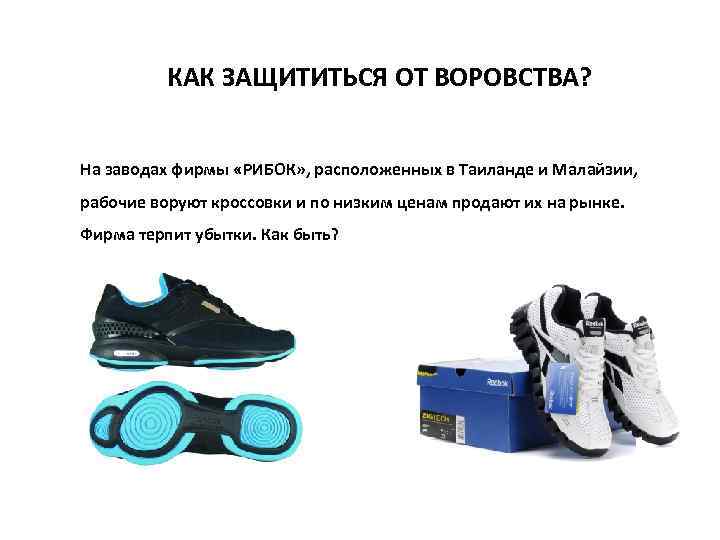

КАК ЗАЩИТИТЬСЯ ОТ ВОРОВСТВА? На заводах фирмы «РИБОК» , расположенных в Таиланде и Малайзии, рабочие воруют кроссовки и по низким ценам продают их на рынке. Фирма терпит убытки. Как быть?

КАК ЗАЩИТИТЬ БЕЛЬКОВ?

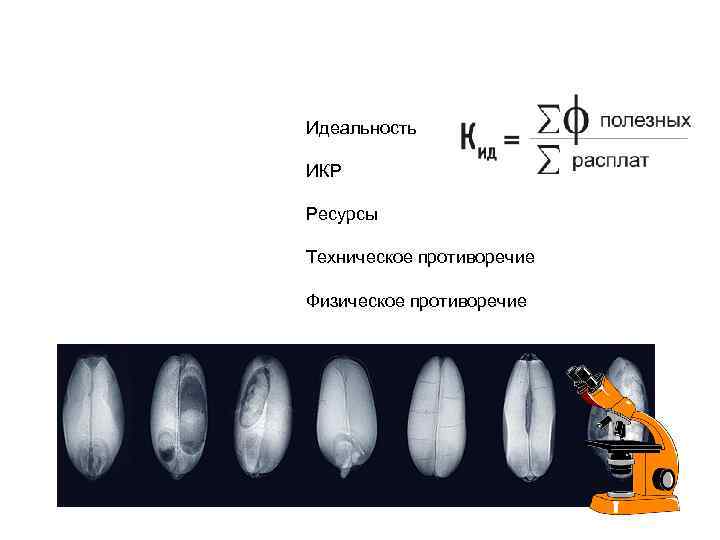

Идеальность ИКР Ресурсы Техническое противоречие Физическое противоречие

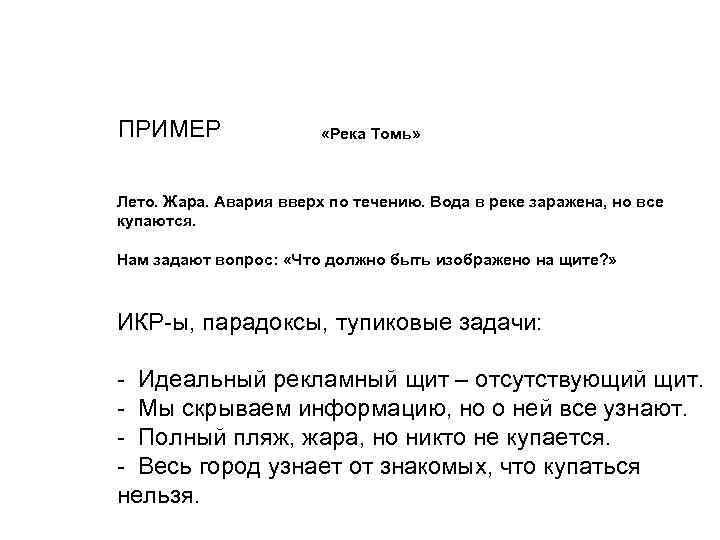

ПРИМЕР «Река Томь» Лето. Жара. Авария вверх по течению. Вода в реке заражена, но все купаются. Нам задают вопрос: «Что должно быть изображено на щите? » ИКР-ы, парадоксы, тупиковые задачи: - Идеальный рекламный щит – отсутствующий щит. - Мы скрываем информацию, но о ней все узнают. - Полный пляж, жара, но никто не купается. - Весь город узнает от знакомых, что купаться нельзя.

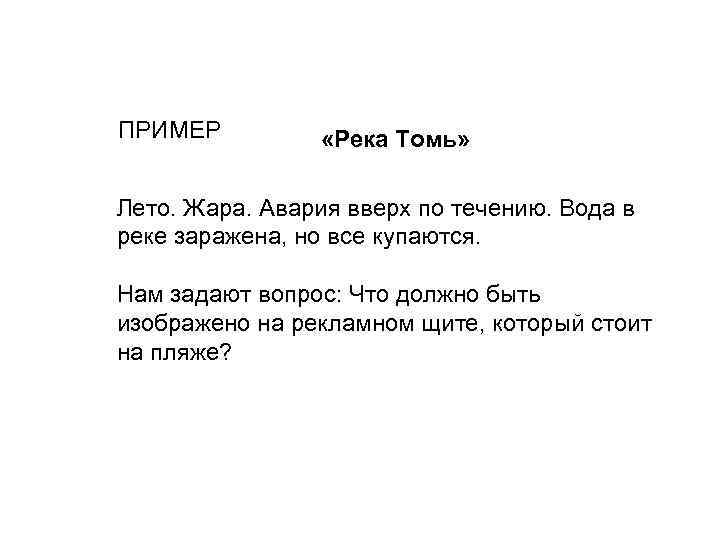

ПРИМЕР «Река Томь» Лето. Жара. Авария вверх по течению. Вода в реке заражена, но все купаются. Нам задают вопрос: Что должно быть изображено на рекламном щите, который стоит на пляже?

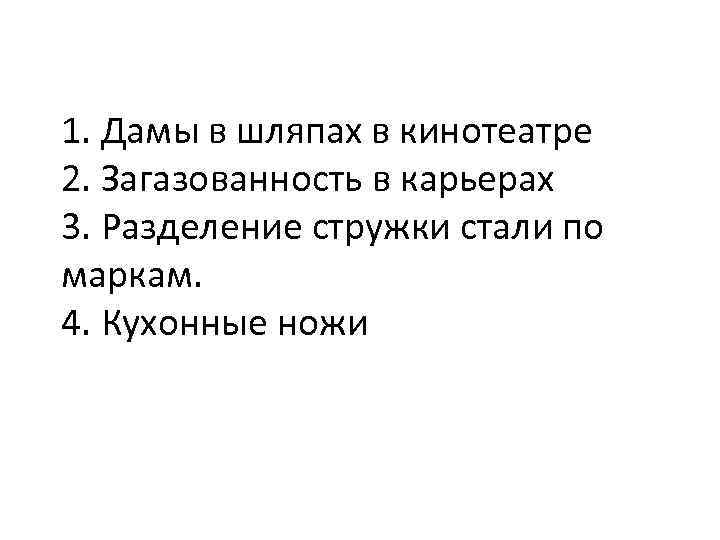

1. Дамы в шляпах в кинотеатре 2. Загазованность в карьерах 3. Разделение стружки стали по маркам. 4. Кухонные ножи
