Закон Ома Под напряжением на некотором участке

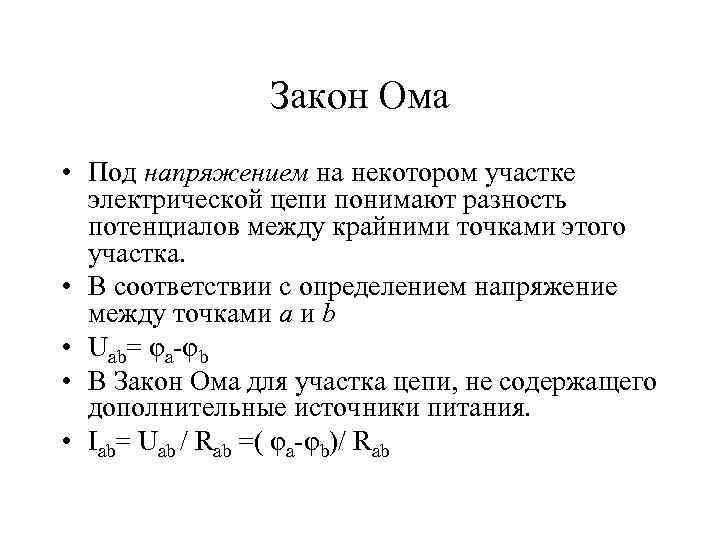

Закон Ома • Под напряжением на некотором участке электрической цепи понимают разность потенциалов между крайними точками этого участка. • В соответствии с определением напряжение между точками а и b • Uab= φa-φb • В Закон Ома для участка цепи, не содержащего дополнительные источники питания. • Iab= Uab / Rab =( φa-φb)/ Rab

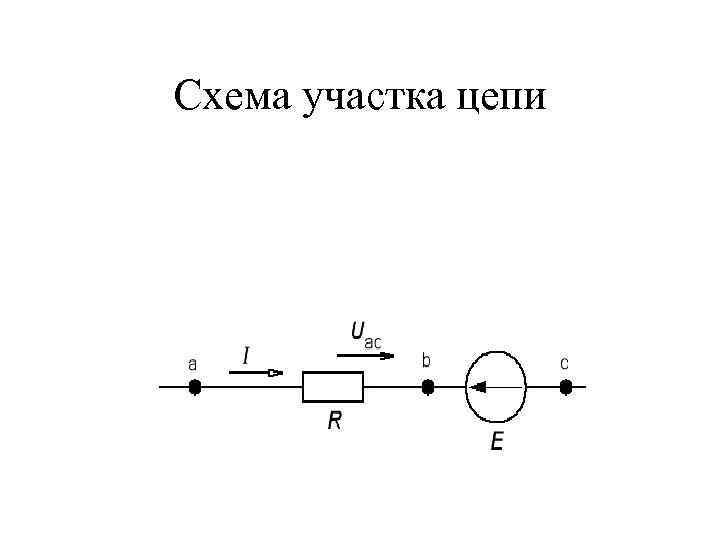

Схема участка цепи

Схема участка цепи

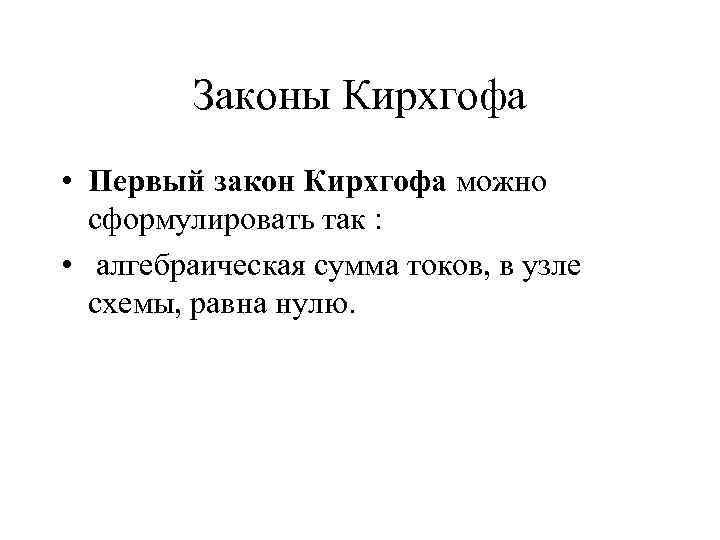

Законы Кирхгофа • Первый закон Кирхгофа можно сформулировать так : • алгебраическая сумма токов, в узле схемы, равна нулю.

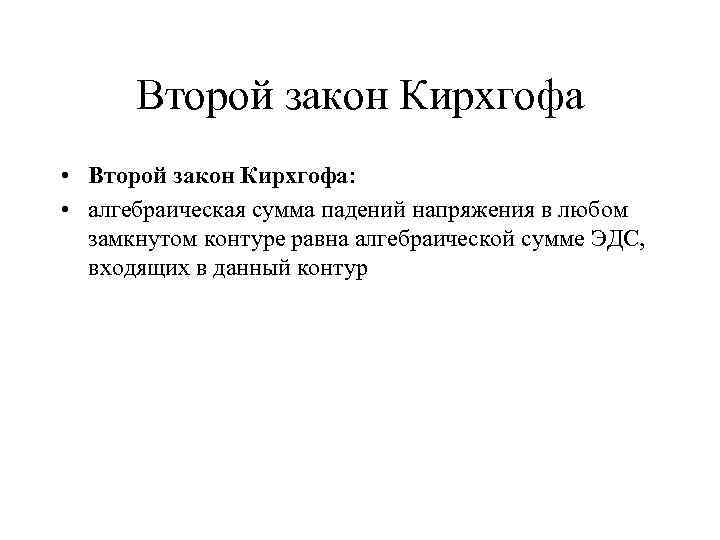

Второй закон Кирхгофа • Второй закон Кирхгофа: • алгебраическая сумма падений напряжения в любом замкнутом контуре равна алгебраической сумме ЭДС, входящих в данный контур

Параллельное соединение • Эквивалентная проводимость равна сумме проводимостей ветвей

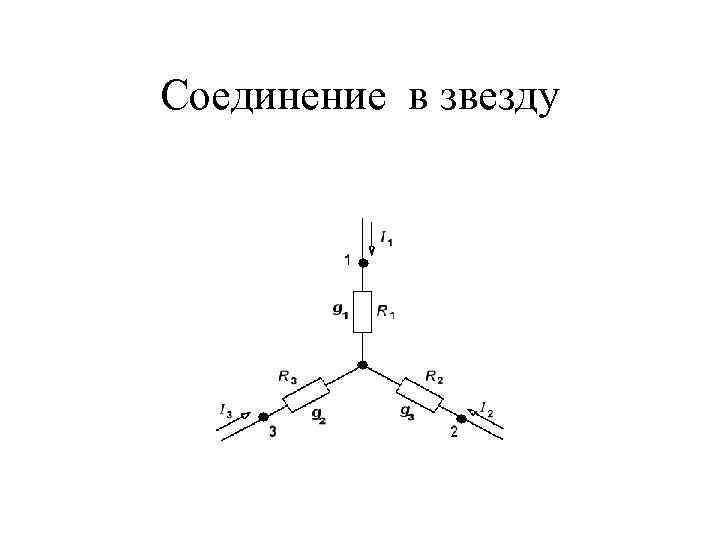

Соединение в звезду

Соединение в треугольник

Преобразование треугольника в звезду

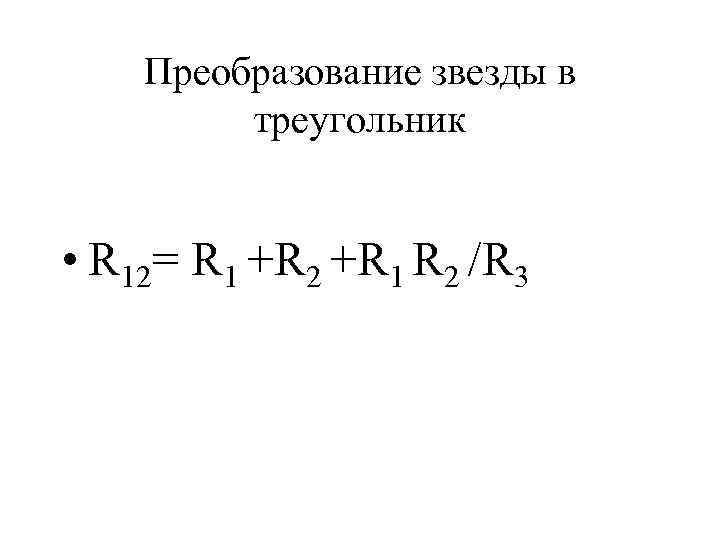

Преобразование звезды в треугольник • R 12= R 1 +R 2 +R 1 R 2 /R 3
