Закон Ома и его применение для расчета электрических цепей

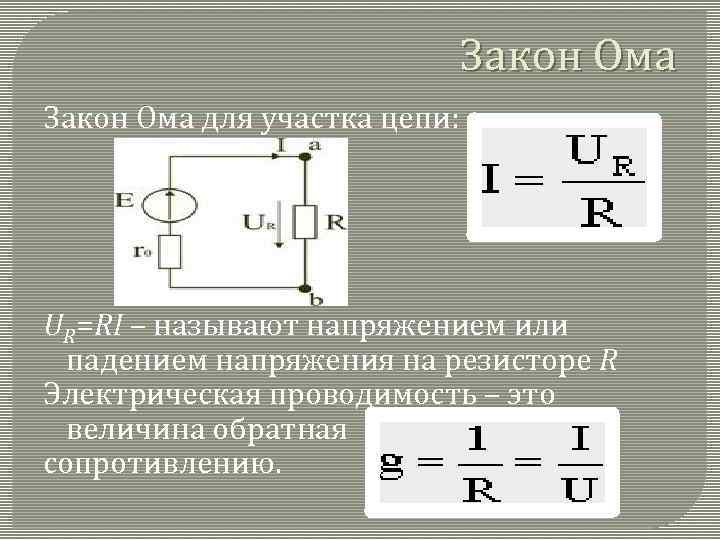

Закон Ома для участка цепи: UR=RI – называют напряжением или падением напряжения на резисторе R Электрическая проводимость – это величина обратная сопротивлению.

Закон Ома для участка цепи : I= U g Закон Ома для всей цепи: Первый закон Кирхгофа: В любом узле электрической цепи алгебраическая сумма токов равна нулю.

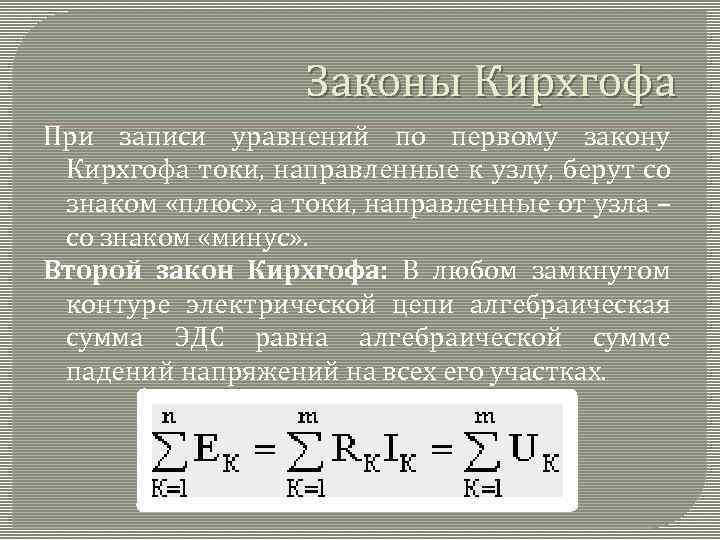

Законы Кирхгофа При записи уравнений по первому закону Кирхгофа токи, направленные к узлу, берут со знаком «плюс» , а токи, направленные от узла – со знаком «минус» . Второй закон Кирхгофа: В любом замкнутом контуре электрической цепи алгебраическая сумма ЭДС равна алгебраической сумме падений напряжений на всех его участках.

Примеры 1. На рисунке приведены зависимости тока через резисторы от напряжения на них. Наименьшим сопротивлением обладает резистор …

Примеры 2. Напряжение U на зажимах активного приемника равно … Решение: По закону Ома ток где напряжение взято со знаком «+» , так как его положительное направление совпадает с положительным направлением тока, а ЭДС взята со знаком «-» , так как направлена против тока. Напряжение

Примеры 3. Если показания приборов то входное сопротивление пассивного двухполюсника (см. рис. ) равно ____ Ом.

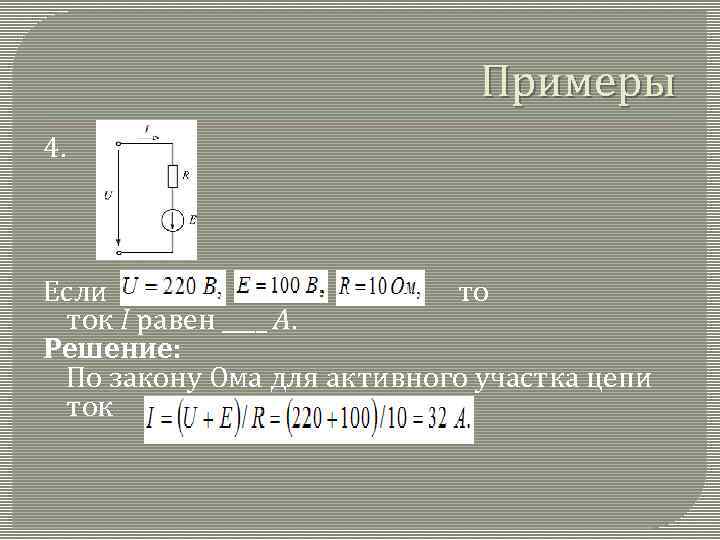

Примеры 4. Если то ток I равен ____ А. Решение: По закону Ома для активного участка цепи ток

Законы Кирхгофа и их применение для расчета электрических цепей 1. В изображенной схеме Ток I 4 равен ____ А Решение: По уравнению составленному по второму закону Кирхгофа для контура 1 E 1 2 R 4 4 E 3 1, ток

Законы Кирхгофа и их применение для расчета электрических цепей 2. Для одного из узлов справедливо уравнение - узел b.

Законы Кирхгофа и их применение для расчета электрических цепей 3. Для приведенной схемы можно составить ______ независимых уравнений по второму закону Кирхгофа. Решение. Количество независимых уравнений по второму закону Кирхгофа равно где В − количество ветвей с неизвестными токами, а У − количество узлов схемы.

Законы Кирхгофа и их применение для расчета электрических цепей 4. При известных сопротивлениях и токах напряжение (см. рис. ) на зажимах источника тока можно определить из уравнения …

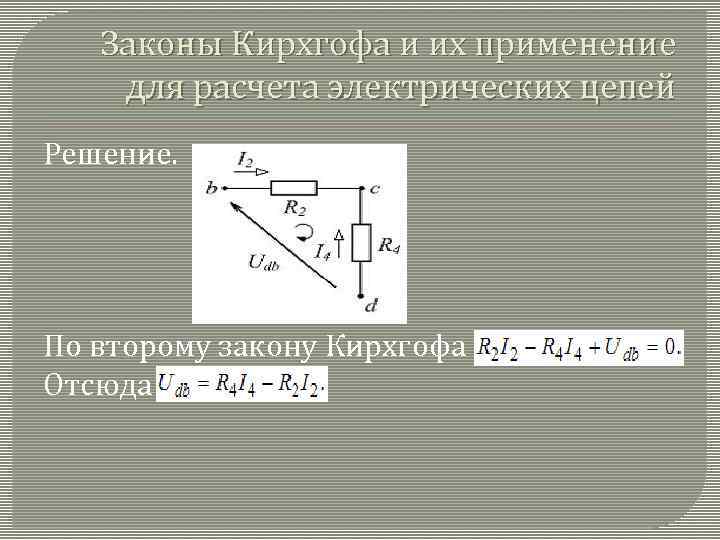

Законы Кирхгофа и их применение для расчета электрических цепей Решение. По второму закону Кирхгофа Отсюда
