Закон Ома для ділянки кола урок_16 Запитання

Закон Ома для ділянки кола урок_16

Запитання • Два мотки мідного дроту з однаковою площею поперечного перерізу мають довжину 60 м і 120 м. Який із них має найменший опір? • Площа поперечного перерізу алюмінієвих проводів, які мають однакову довжину, дорівнює 1 мм. кв. і 5 мм. кв. Який із них має більший опір? У скільки разів?

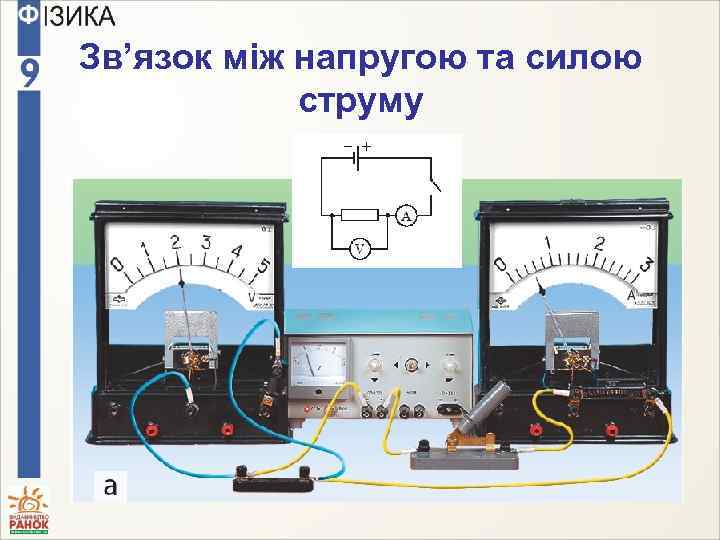

Зв’язок між напругою та силою струму

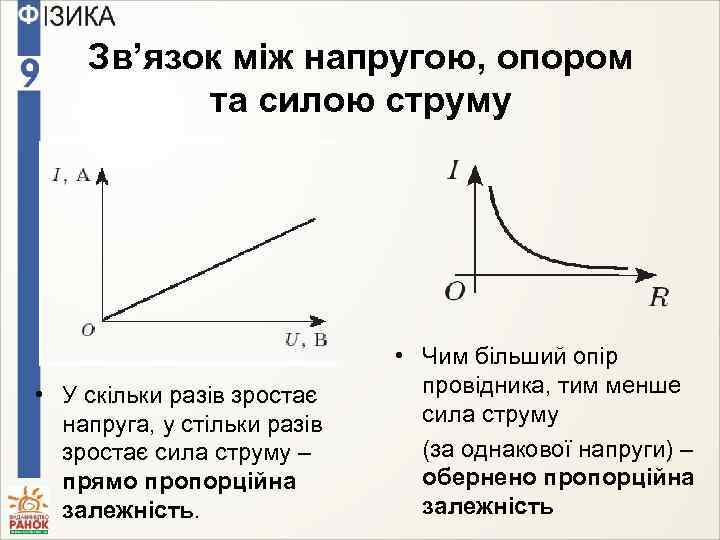

Зв’язок між напругою, опором та силою струму • У скільки разів зростає напруга, у стільки разів зростає сила струму – прямо пропорційна залежність. • Чим більший опір провідника, тим менше сила струму (за однакової напруги) – обернено пропорційна залежність

Закон Ома для ділянки електричного кола Георг Сімон Ом (1787– 1854) — німецький фізик, у 1826 р. експериментально відкрив закон, що був згодом названий його ім’ям

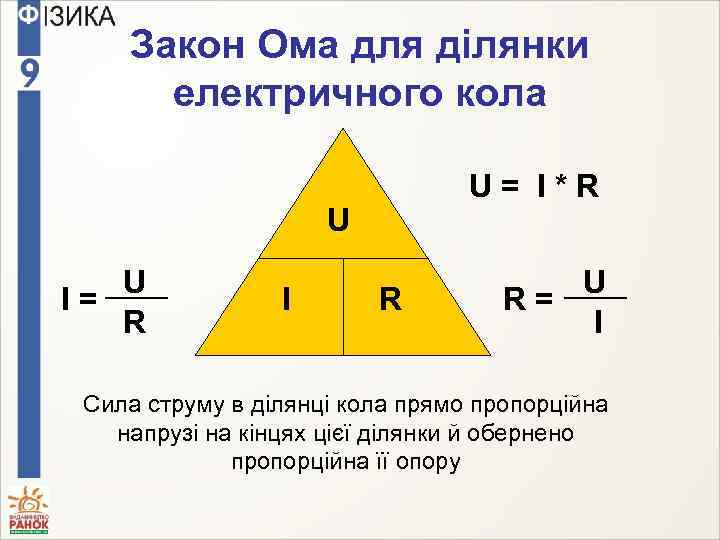

Закон Ома для ділянки електричного кола U= I*R U U I= R I R U R= I Cила струму в ділянці кола прямо пропорційна напрузі на кінцях цієї ділянки й обернено пропорційна її опору

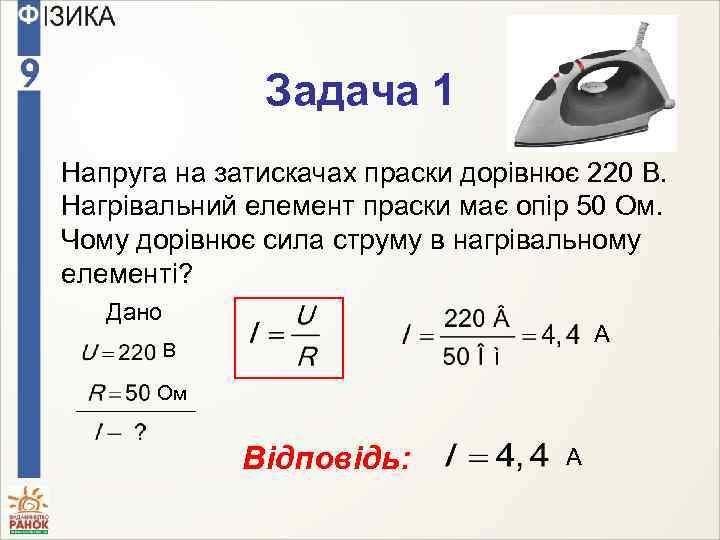

Задача 1 Напруга на затискачах праски дорівнює 220 В. Нагрівальний елемент праски має опір 50 Ом. Чому дорівнює сила струму в нагрівальному елементі? Дано А В Ом Відповідь: А

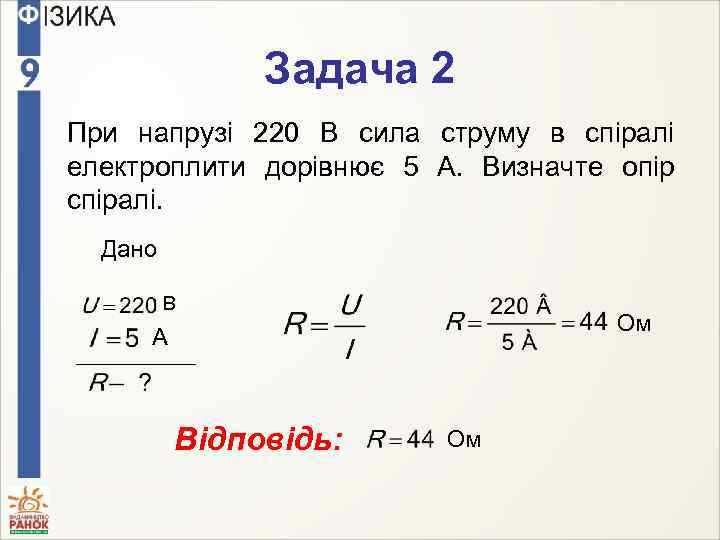

Задача 2 При напрузі 220 В сила струму в спіралі електроплити дорівнює 5 А. Визначте опір спіралі. Дано В Ом А Відповідь: Ом

Задача 3 Визначте напругу на ділянці телеграфної лінії з опором 6 Ом (це відповідає ділянці завдовжки 1 км), якщо сила струму в колі дорівнює 8 м. А. Дано Ом В Відповідь: В

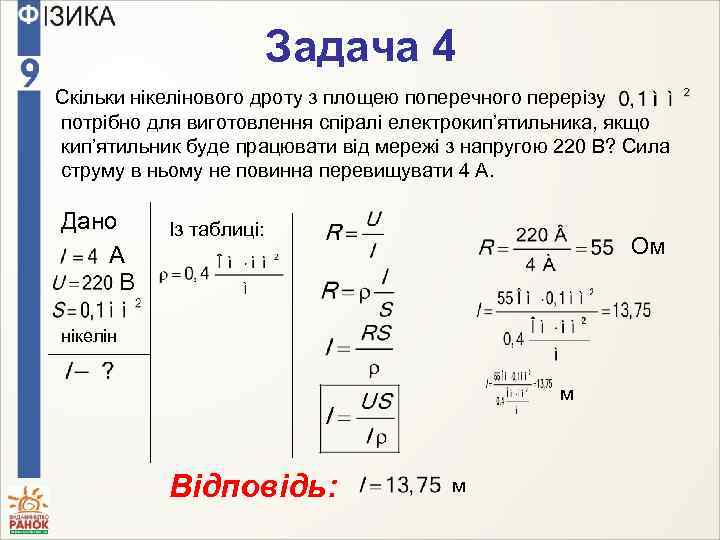

Задача 4 Скільки нікелінового дроту з площею поперечного перерізу потрібно для виготовлення спіралі електрокип’ятильника, якщо кип’ятильник буде працювати від мережі з напругою 220 В? Сила струму в ньому не повинна перевищувати 4 А. Дано А В Із таблиці: Ом нікелін м Відповідь: м

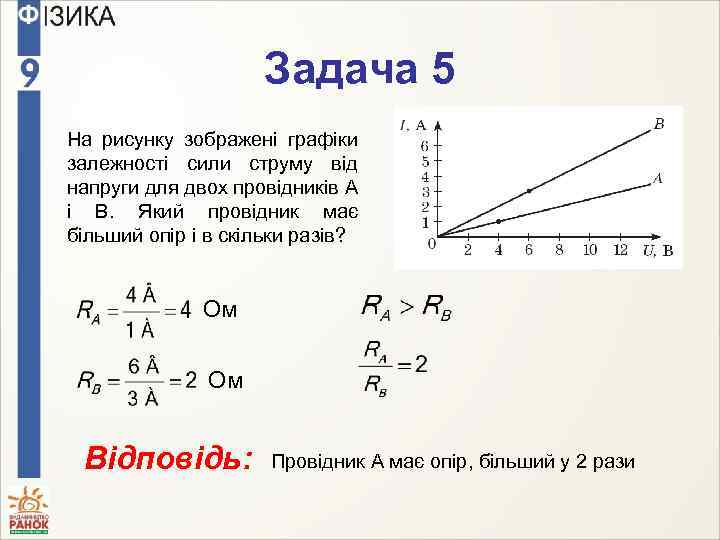

Задача 5 На рисунку зображені графіки залежності сили струму від напруги для двох провідників A і B. Який провідник має більший опір і в скільки разів? Ом Ом Відповідь: Провідник A має опір, більший у 2 рази

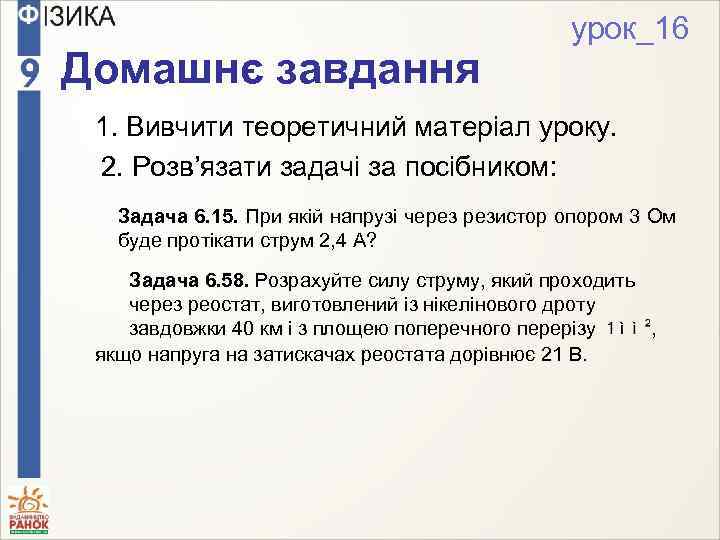

Домашнє завдання урок_16 1. Вивчити теоретичний матеріал уроку. 2. Розв’язати задачі за посібником: Задача 6. 15. При якій напрузі через резистор опором 3 Ом буде протікати струм 2, 4 А? Задача 6. 58. Розрахуйте силу струму, який проходить через реостат, виготовлений із нікелінового дроту завдовжки 40 км і з площею поперечного перерізу , якщо напруга на затискачах реостата дорівнює 21 В.

Послідовне і паралельне з’єднання провідників урок_21_24_25

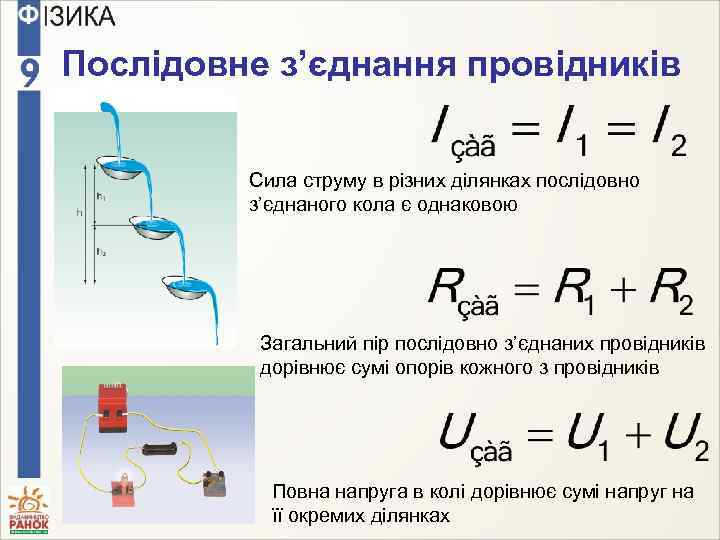

Послідовне з’єднання провідників Сила струму в різних ділянках послідовно з’єднаного кола є однаковою Загальний пір послідовно з’єднаних провідників дорівнює сумі опорів кожного з провідників Повна напруга в колі дорівнює сумі напруг на її окремих ділянках

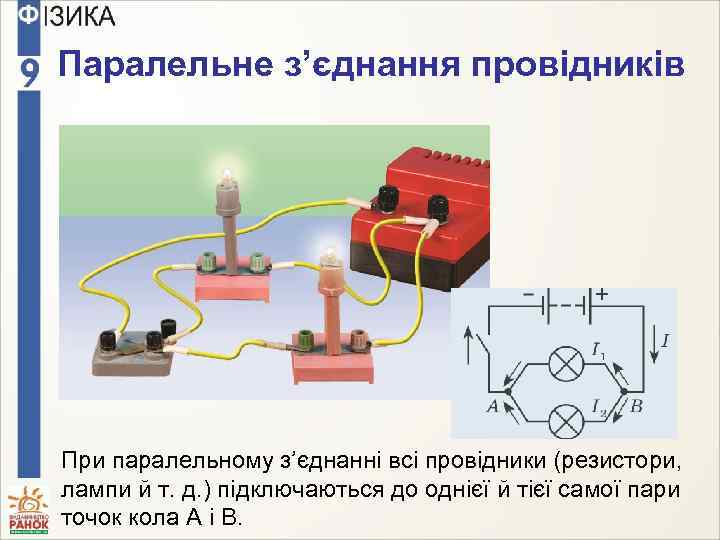

Паралельне з’єднання провідників При паралельному з’єднанні всі провідники (резистори, лампи й т. д. ) підключаються до однієї й тієї самої пари точок кола A і B.

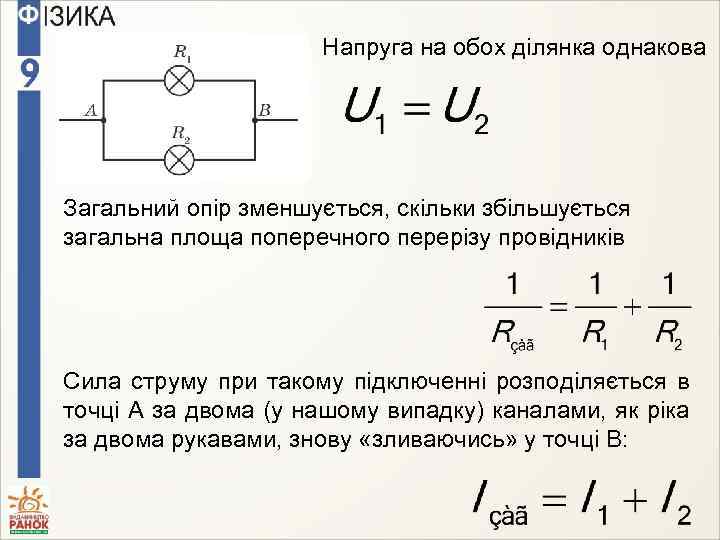

Напруга на обох ділянка однакова Загальний опір зменшується, скільки збільшується загальна площа поперечного перерізу провідників Сила струму при такому підключенні розподіляється в точці A за двома (у нашому випадку) каналами, як ріка за двома рукавами, знову «зливаючись» у точці B:

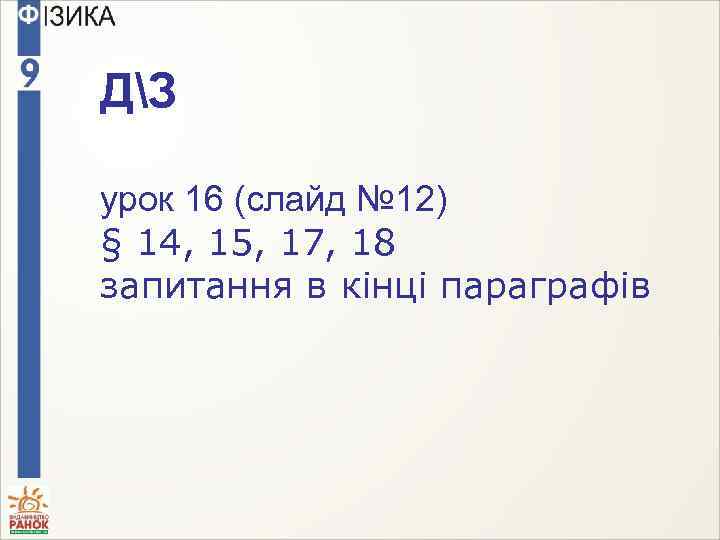

ДЗ урок 16 (слайд № 12) § 14, 15, 17, 18 запитання в кінці параграфів
