Заканчивание скважин Современное оборудование для цементирования скважин

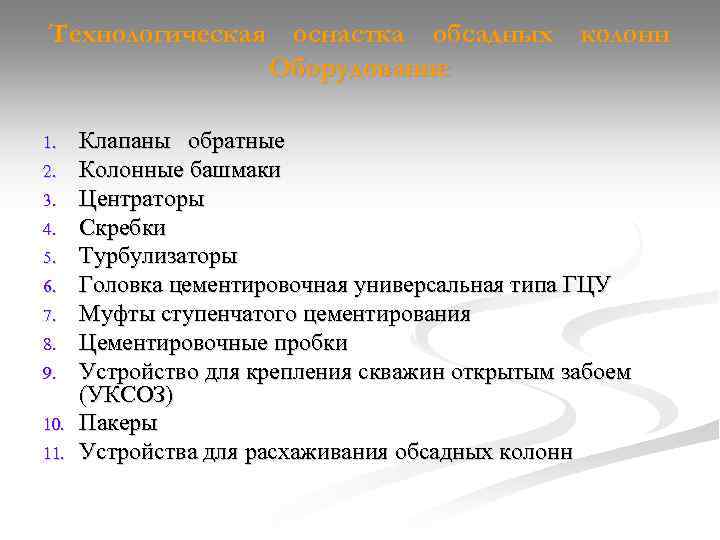

Технологическая оснастка обсадных колонн Оборудование 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. Клапаны обратные Колонные башмаки Центраторы Скребки Турбулизаторы Головка цементировочная универсальная типа ГЦУ Муфты ступенчатого цементирования Цементировочные пробки Устройство для крепления скважин открытым забоем (УКСОЗ) Пакеры Устройства для расхаживания обсадных колонн

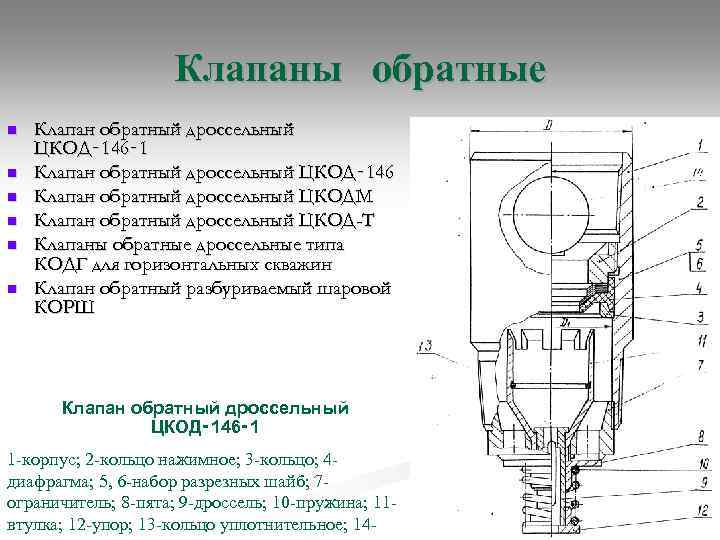

Клапаны обратные n n n Клапан обратный дроссельный ЦКОД‑ 146‑ 1 Клапан обратный дроссельный ЦКОД‑ 146 Клапан обратный дроссельный ЦКОДМ Клапан обратный дроссельный ЦКОД-Т Клапаны обратные дроссельные типа КОДГ для горизонтальных скважин Клапан обратный разбуриваемый шаровой КОРШ Клапан обратный дроссельный ЦКОД‑ 146‑ 1 1 -корпус; 2 -кольцо нажимное; 3 -кольцо; 4 диафрагма; 5, 6 -набор разрезных шайб; 7 ограничитель; 8 -пята; 9 -дроссель; 10 -пружина; 11 втулка; 12 -упор; 13 -кольцо уплотнительное; 14 -

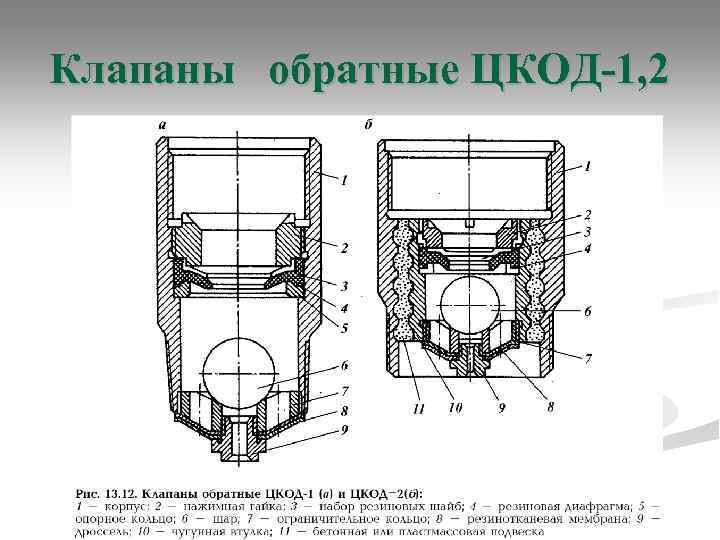

Клапаны обратные ЦКОД-1, 2
Клапан обратный дросельный ЦКОДМ Предназначен для обеспечения самозаполнения без перелива спускаемой обсадной колонны буровым раствором, предотвращения обратного движения цементного раствора в колонну после его продавки и для посадки разделительных пробок в конце продавливания цементного раствора в заколонное пространство. Клапаны производят с короткой треугольной или трапецеидальной резьбой (ОТТМ и ОТТГ). Клапан обратный дроссельный ЦКОДМ полностью конкурентоспособен в сравнении с лучшими мировыми образцами. Широко применяется в Западной Сибири, Урало - Поволжье и других регионах. ТУ 39 -1219 -87, ТУ 39 -1443 -89.

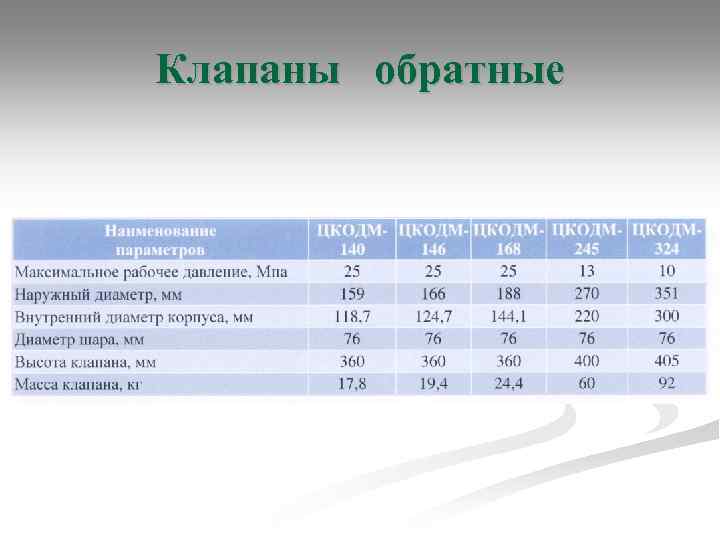

Клапаны обратные
Клапан обратный дроссельный ЦКОД-Т n Применяется при цементировании вертикальных и наклонно-направленных (до 20°) скважин с целью предотвращения возврата цементного раствора в обсадную колонну после его продавки, для обеспечения самозаполнения спускаемой колонны буровым раствором без перелива на устье, для посадки разделительных пробок в процессе закачивания цементного раствора в колонну. Клапан сохраняет работоспособность при: — скорость спуска 15 м/с — плотность бурового и тампонажного раствора 2, 4 г/см 3 — температура 130 °С — химическая активность10 р. Н — объемное содержание песка 1, 5% — max расход жидкости 60 л/с — max рабочее давление 25 МПа

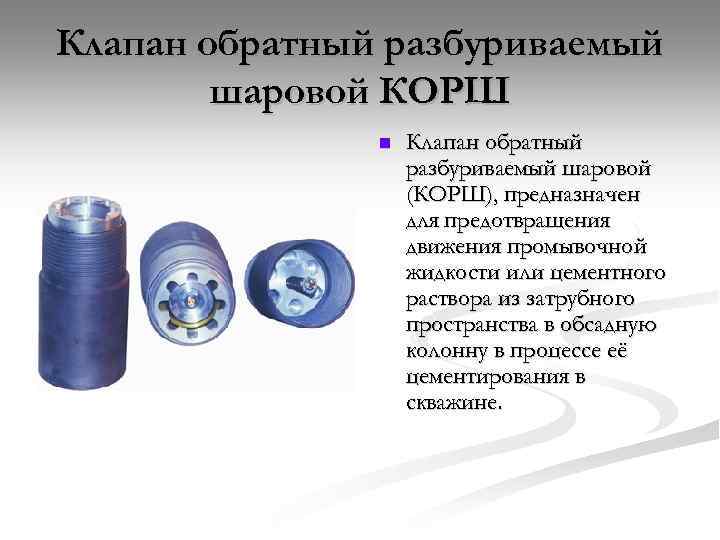

Клапан обратный разбуриваемый шаровой КОРШ n Клапан обратный разбуриваемый шаровой (КОРШ), предназначен для предотвращения движения промывочной жидкости или цементного раствора из затрубного пространства в обсадную колонну в процессе её цементирования в скважине.
Колонные башмаки n Башмак колонный типа БКМ n Предназначен для оборудования низа обсадных колонн, защиты от повреждения при их спуске, придания жесткости нижнему концу обсадных колонн.
Колонные башмаки БКМ, БП, Б
Башмак колонный БКМ Предназначен для оборудования низа обсадных колонн из труб по ГОСТ 632 -80 с целью направления их по стволу скважины и защиты от повреждения при спуске в процессе крепления нефтяных и газовых скважин с температурой на забое до 250°С. Башмак состоит из стального толстостенного корпуса и бетонной направляющей насадки. Размеры и форма исполнения низа корпуса и направляющей насадки башмаков исключают опасность посадки спускаемой колонны на практически любые уступы на стенках скважины и, по сравнению с зарубежными конструкциями, признаны изобретением. Изобретением также признана отечественная технология подготовки башмаков к спуску в скважину, кратно снижающая хрупкость насадок. Башмаки изготавливают с короткой треугольной или трапециидальными резьбами (ОТТМ и БТС - аналог резьбы Батресс), а также с высокогерметичным (газоплотным) соединением ОТТГ. Башмаки БКМ 102 изготавливаются с резьбовыми соединениями для гладких труб и гладких высокогерметичных труб НКМ. Применяется в скважинах Западной Сибири, Урало Поволжья и других регионов РФ.
Башмак клапан БК Предназначен для оборудования низа обсадной колонны с целью направления ее по стволу скважины в процессе спуска и обеспечения самозаполнения спускаемой колонны буровым раствором с последующим предотвращением обратного перетока тампонажных растворов из затрубного пространства в колонну после окончания процесса их продавки. БК является комбинированным элементом технологической оснастки обсадных колонн, совмещающим направляющий башмак с обратным клапаном. БК производят с короткой треугольной или трапецеидальной резьбой ОТТМ и ОТТГ. ТУ 3663 -278 -00147001 -2003.
Колонные башмаки
Центраторы n n n Центраторы пружинные ЦЦ-2 Центраторы для цементирования обсадных колонн типа ЦЦ-1, ЦЦ-2 и ЦЦ-4 Центраторы – турбулизаторы типа ЦТГ Центратор типа ЦЦ‑ 2, ЦЦ‑ 4 1 -секция центратора; 2 -пружинные планки; 3 -пазы сегментов; 4 -гвозди; 5 -петлевые проушины; 6 ограничительное кольцо; 7 -спиральный клин
Центраторы ЦЦ, ЦЦ-2, ЦЦ-4 n Предназначены для центрирования обсадных колонн при спуске и цементировании их в скважине. Центраторы, спущенные вместе с колонной в скважину, опираясь пружинными планками о стенки скважины, удерживают соосно относительно нее спущенную обсадную трубу. Центраторы ЦЦ используют в вертикальных, а ЦЦ-2, ЦЦ-4 используют также в наклонно -направленных скважинах. Применение центраторов позволяет снизить силы трения при спуске колонны, обеспечить равномерную толщину цементного камня вокруг спущенной колонны.
Центраторы Осевая нагрузка, выдерживаемая креплением ограничительного кольца всех центраторов, не менее 11800 Н. Исключают необходимость в импорте изделий данного назначения. Центраторы данных моделей соответствуют требованиям стандартов API-10 Д. Применяются в скважинах Западной Сибири, Урало Поволжья и др. регионов. ТУ 39 -01 -08 -283 -77, ТУ 391220 -87, ТУ 39 -1442 -89

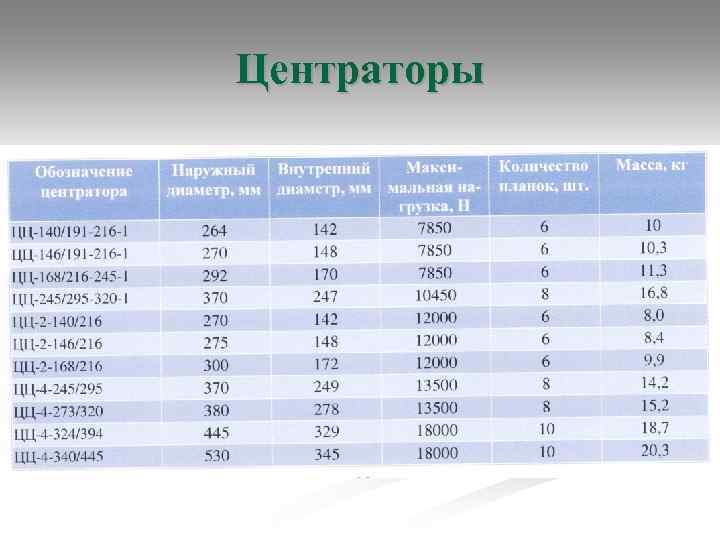

Центраторы

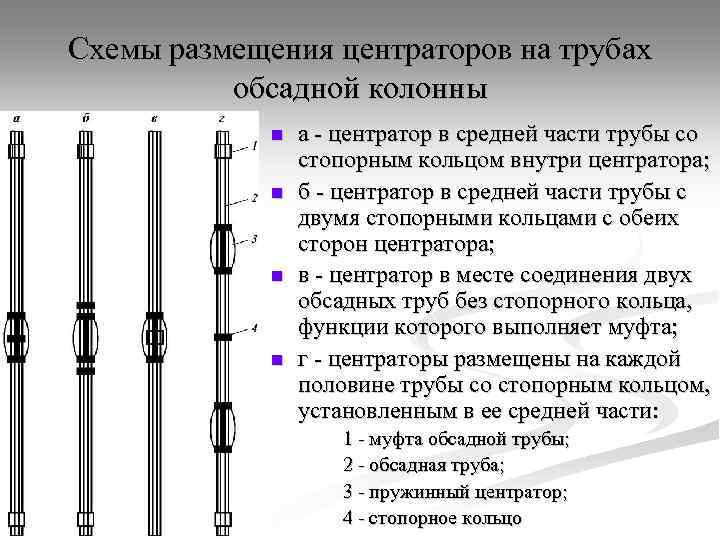

Схемы размещения центраторов на трубах обсадной колонны n n а - центратор в средней части трубы со стопорным кольцом внутри центратора; б - центратор в средней части трубы с двумя стопорными кольцами с обеих сторон центратора; в - центратор в месте соединения двух обсадных труб без стопорного кольца, функции которого выполняет муфта; г - центраторы размещены на каждой половине трубы со стопорным кольцом, установленным в ее средней части: 1 - муфта обсадной трубы; 2 - обсадная труба; 3 - пружинный центратор; 4 - стопорное кольцо

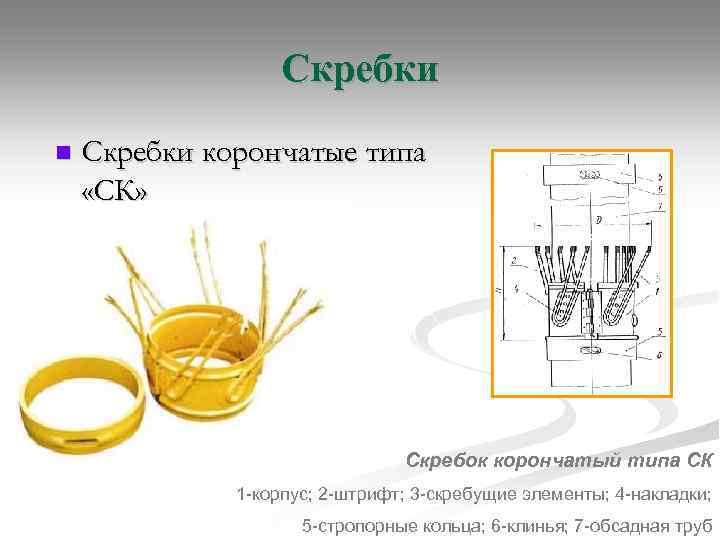

Скребки n Скребки корончатые типа «СК» Скребок корончатый типа СК 1 -корпус; 2 -штрифт; 3 -скребущие элементы; 4 -накладки; 5 -стропорные кольца; 6 -клинья; 7 -обсадная труб

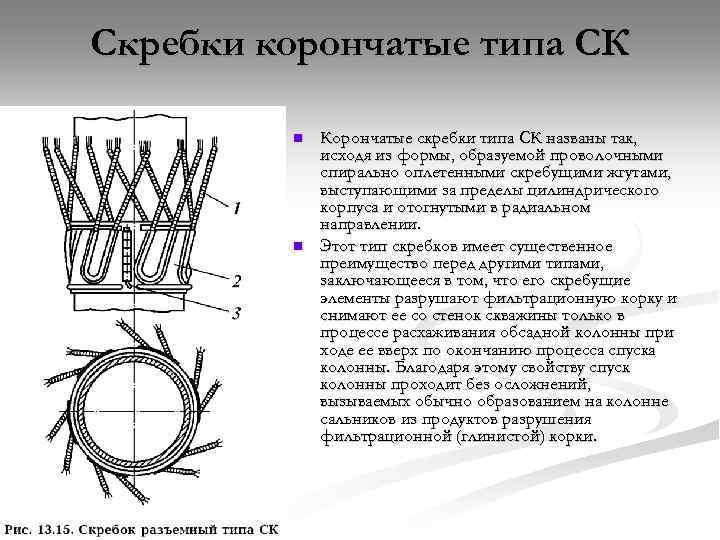

Скребки корончатые типа СК n n Корончатые скребки типа СК названы так, исходя из формы, образуемой проволочными спирально оплетенными скребущими жгутами, выступающими за пределы цилиндрического корпуса и отогнутыми в радиальном направлении. Этот тип скребков имеет существенное преимущество перед другими типами, заключающееся в том, что его скребущие элементы разрушают фильтрационную корку и снимают ее со стенок скважины только в процессе расхаживания обсадной колонны при ходе ее вверх по окончанию процесса спуска колонны. Благодаря этому свойству спуск колонны проходит без осложнений, вызываемых обычно образованием на колонне сальников из продуктов разрушения фильтрационной (глинистой) корки.
Турбулизаторы n Турбулизаторы типа ЦТ n Центратор‑турбулизатор типа ЦТГ 1 -корпус; 2 -клин; 3 -кольцо ограничительное n
Турбулизаторы типа ЦТ n Предназначен для турбулизации восходящего потока бурового или цементного растворов при спуске обсадной колонны в скважину и ее цементировании. При промывке и цементировании скважины лопасти турбулизатора изменяют направление движения восходящего потока бурового и тампонажного растворов и способствуют созданию турбулентного режима течения. Благодаря этому повышается вытесняющая способность тампонажного раствора и обеспечивается более полное заполнение им затрубного пространства.
Головка цементировочная универсальная типа ГЦУ Головки цементировочные: n ГЦУ‑ 140/146; n ГЦУ‑ 168; n ГЦУ‑ 245; n ГЦК-146 -324; n ГЦК-БТ 73 -127 n
Головка цементировочная универсальная типа ГЦУ

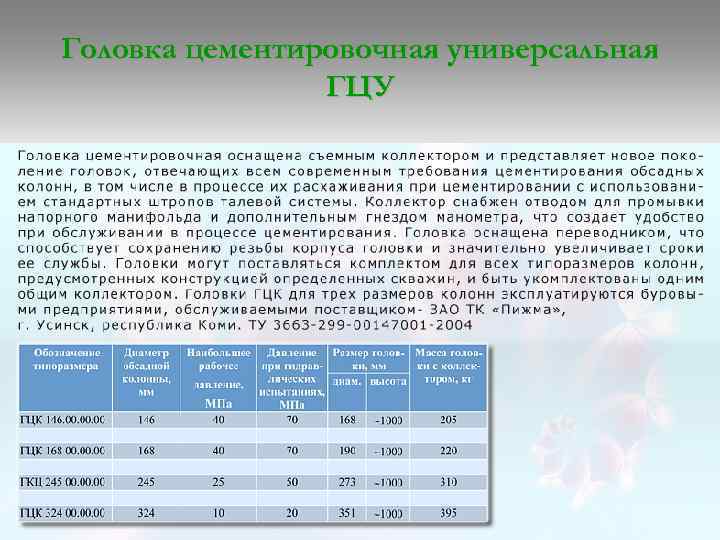

Головка цементировочная универсальная ГЦУ
Головка цементировочная универсальная ГЦУ
Головка цементировочная универсальная ГЦУ

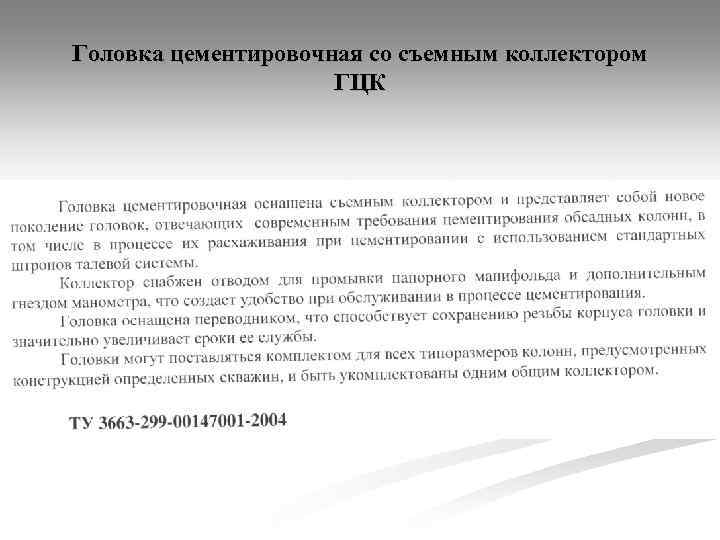

Головка цементировочная со съемным коллектором ГЦК

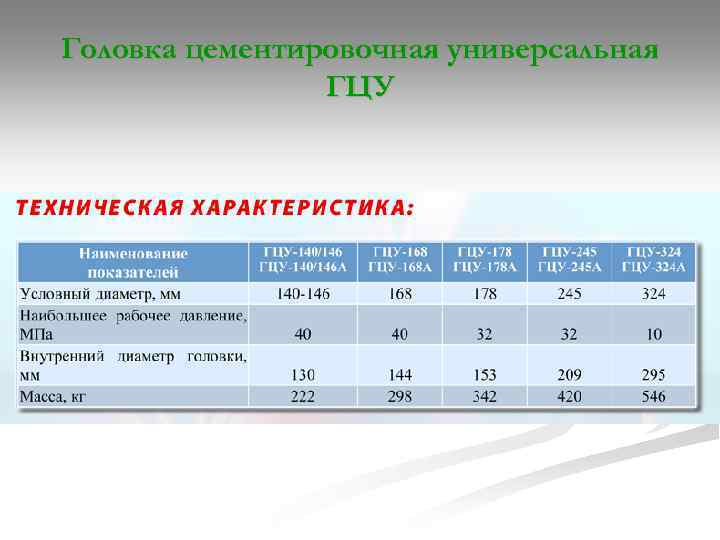

Головка цементировочная универсальная ГЦУ

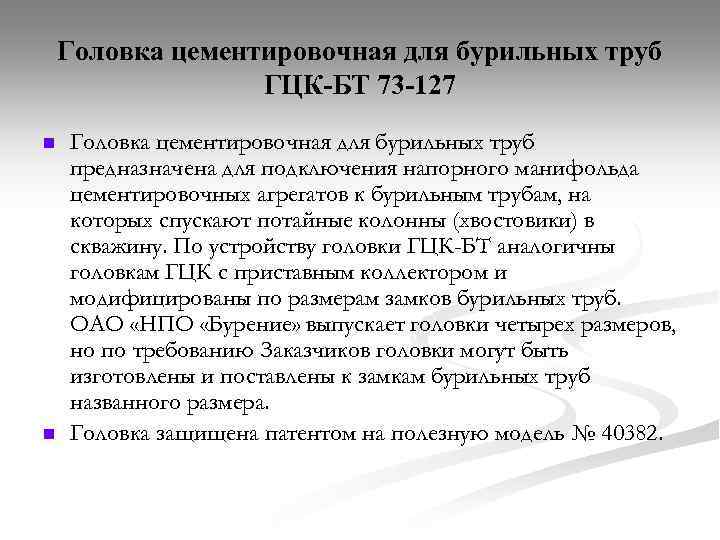

Головка цементировочная для бурильных труб ГЦК-БТ 73 -127 n n Головка цементировочная для бурильных труб предназначена для подключения напорного манифольда цементировочных агрегатов к бурильным трубам, на которых спускают потайные колонны (хвостовики) в скважину. По устройству головки ГЦК-БТ аналогичны головкам ГЦК с приставным коллектором и модифицированы по размерам замков бурильных труб. ОАО «НПО «Бурение» выпускает головки четырех размеров, но по требованию Заказчиков головки могут быть изготовлены и поставлены к замкам бурильных труб названного размера. Головка защищена патентом на полезную модель № 40382.
Головка цементировочная для бурильных труб ГЦК-БТ 73 -127

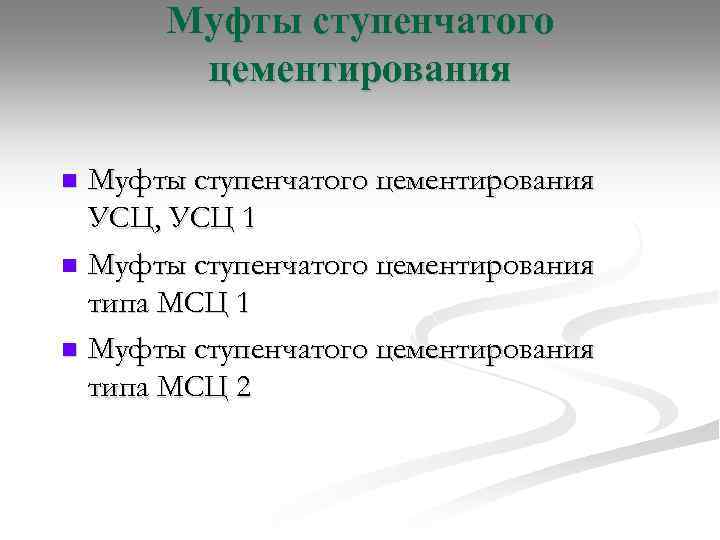

Муфты ступенчатого цементирования УСЦ, УСЦ 1 n Муфты ступенчатого цементирования типа МСЦ 2 n

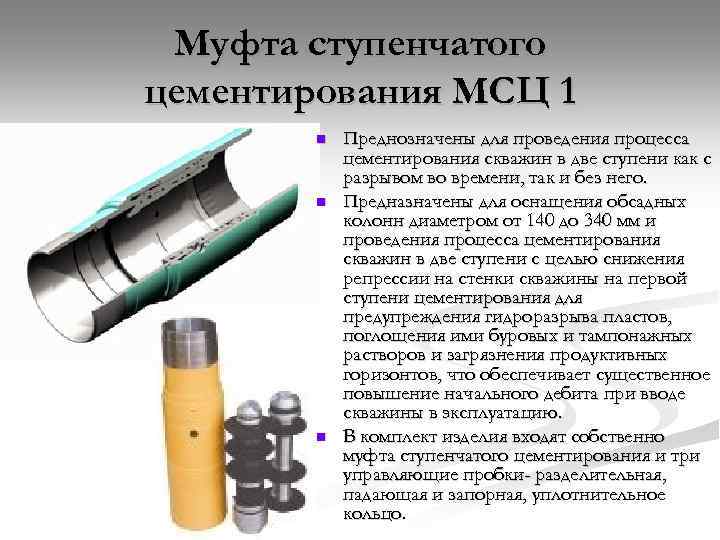

Муфта ступенчатого цементирования МСЦ 1 n n n Преднозначены для проведения процесса цементирования скважин в две ступени как с разрывом во времени, так и без него. Предназначены для оснащения обсадных колонн диаметром от 140 до 340 мм и проведения процесса цементирования скважин в две ступени с целью снижения репрессии на стенки скважины на первой ступени цементирования для предупреждения гидроразрыва пластов, поглощения ими буровых и тампонажных растворов и загрязнения продуктивных горизонтов, что обеспечивает существенное повышение начального дебита при вводе скважины в эксплуатацию. В комплект изделия входят собственно муфта ступенчатого цементирования и три управляющие пробки- разделительная, падающая и запорная, уплотнительное кольцо.
Муфты ступенчатого цементирования МСЦ-1, МСЦ-2
МСЦ-1
МСЦ-2

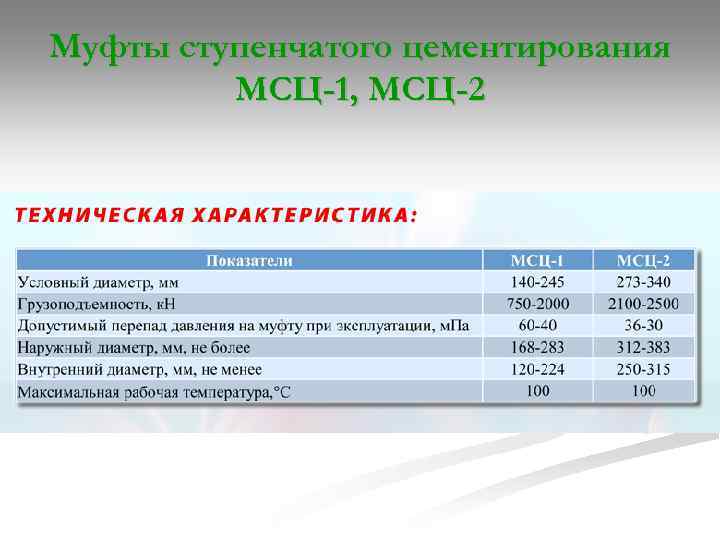

Муфты ступенчатого цементирования МСЦ-1, МСЦ-2
Цементировочные пробки
Цементировочные пробки для ступенчатого цементирования

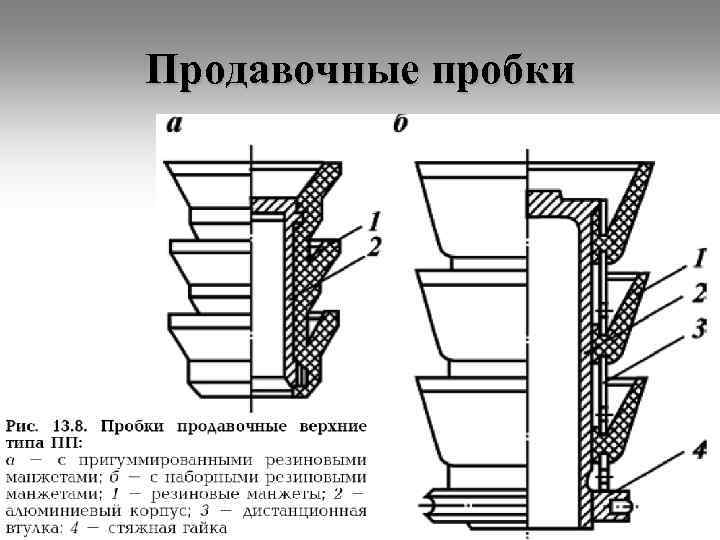

Продавочные пробки
Разделительные пробки

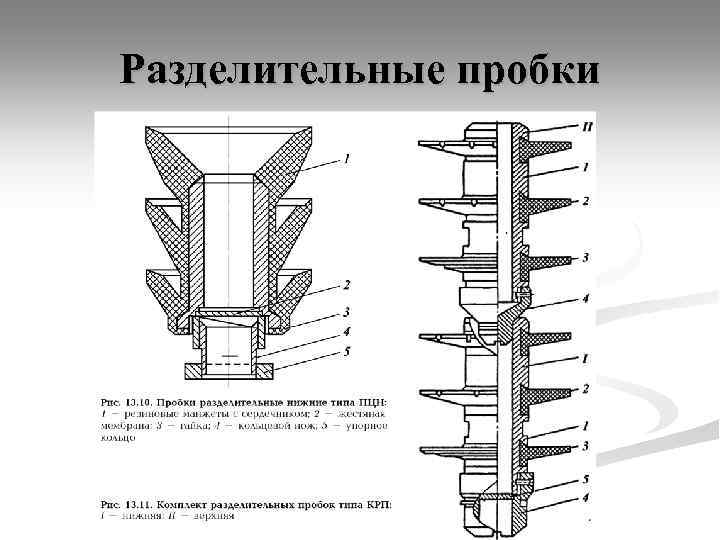

Разделительные пробки

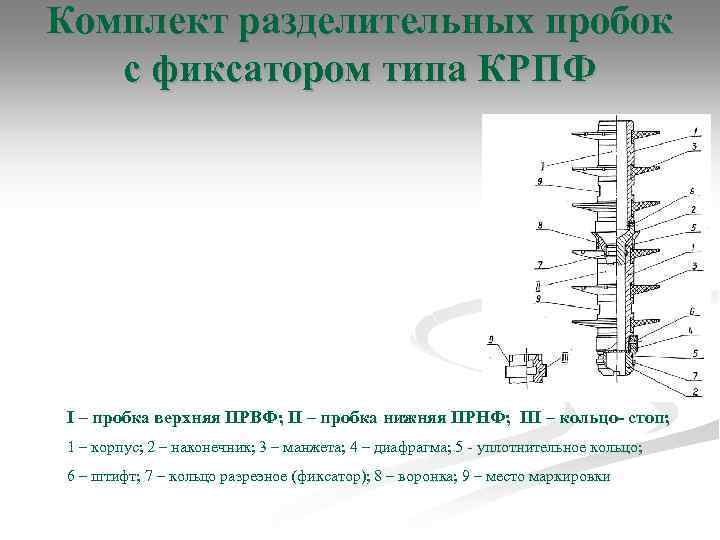

Комплект разделительных пробок с фиксатором типа КРПФ I – пробка верхняя ПРВФ; II – пробка нижняя ПРНФ; III – кольцо- стоп; 1 – корпус; 2 – наконечник; 3 – манжета; 4 – диафрагма; 5 - уплотнительное кольцо; 6 – штифт; 7 – кольцо разреэное (фиксатор); 8 – воронка; 9 – место маркировки

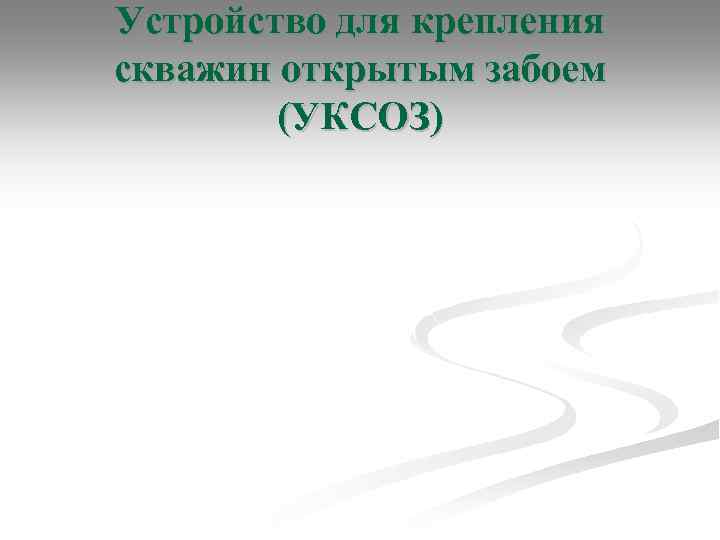

Устройство для крепления скважин открытым забоем (УКСОЗ)

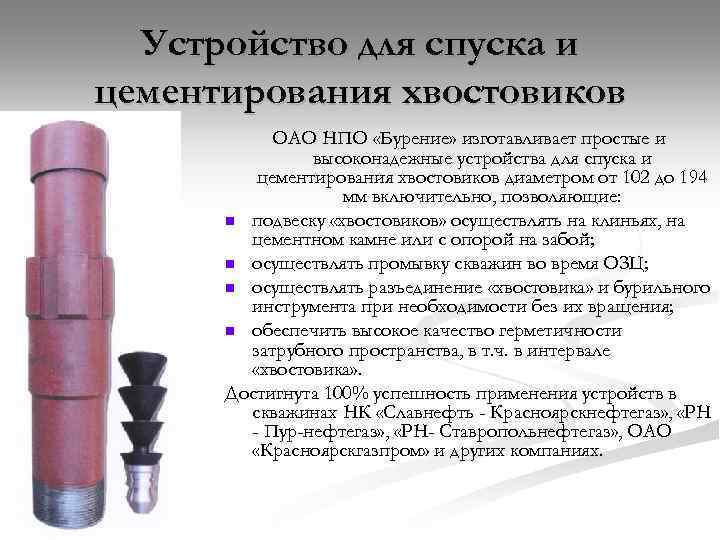

Устройство для спуска и цементирования хвостовиков ОАО НПО «Бурение» изготавливает простые и высоконадежные устройства для спуска и цементирования хвостовиков диаметром от 102 до 194 мм включительно, позволяющие: n подвеску «хвостовиков» осуществлять на клиньях, на цементном камне или с опорой на забой; n осуществлять промывку скважин во время ОЗЦ; n осуществлять разъединение «хвостовика» и бурильного инструмента при необходимости без их вращения; n обеспечить высокое качество герметичности затрубного пространства, в т. ч. в интервале «хвостовика» . Достигнута 100% успешность применения устройств в скважинах НК «Славнефть - Красноярскнефтегаз» , «РН - Пур-нефтегаз» , «РН- Ставропольнефтегаз» , ОАО «Красноярскгазпром» и других компаниях.

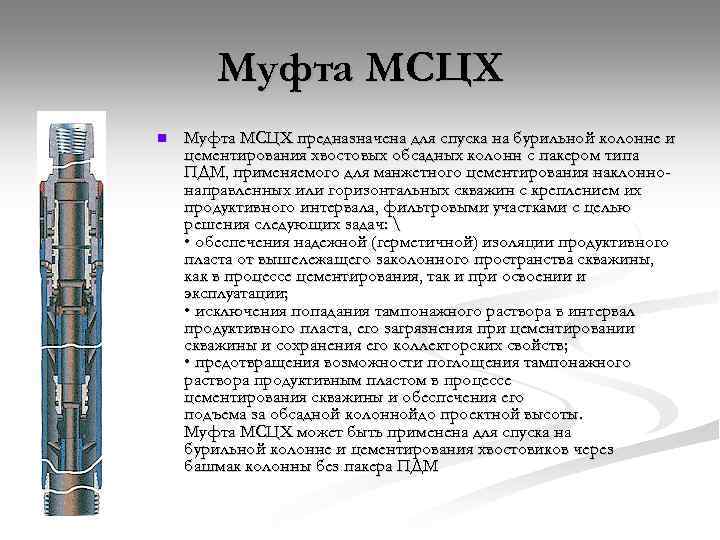

Муфта МСЦХ n Муфта МСЦХ предназначена для спуска на бурильной колонне и цементирования хвостовых обсадных колонн с пакером типа ПДМ, применяемого для манжетного цементирования наклоннонаправленных или горизонтальных скважин с креплением их продуктивного интервала, фильтровыми участками с целью решения следующих задач: • обеспечения надежной (герметичной) изоляции продуктивного пласта от вышележащего заколонного пространства скважины, как в процессе цементирования, так и при освоении и эксплуатации; • исключения попадания тампонажного раствора в интервал продуктивного пласта, его загрязнения при цементировании скважины и сохранения его коллекторских свойств; • предотвращения возможности поглощения тампонажного раствора продуктивным пластом в процессе цементирования скважины и обеспечения его подъема за обсадной колоннойдо проектной высоты. Муфта МСЦХ может быть применена для спуска на бурильной колонне и цементирования хвостовиков через башмак колонны без пакера ПДМ

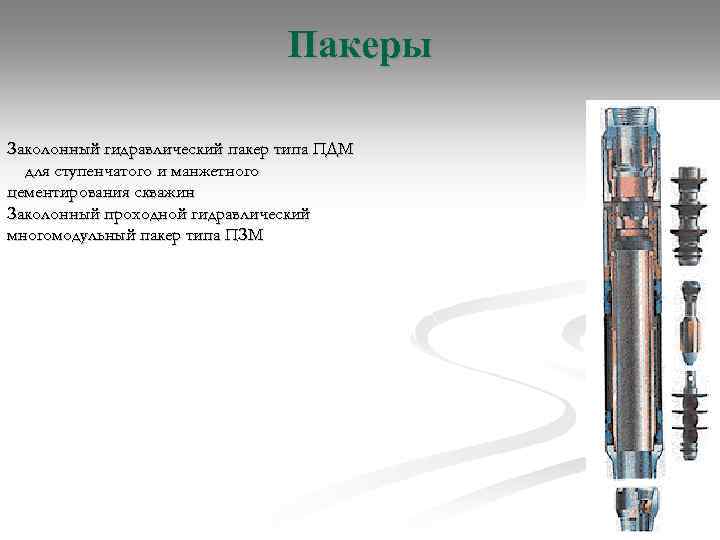

Пакеры Заколонный гидравлический пакер типа ПДМ для ступенчатого и манжетного цементирования скважин Заколонный проходной гидравлический многомодульный пакер типа ПЗМ
Пакеры и устройства ступенчатого цементирования Пакеры двухступенчатого и манжетного цементирования ПДМ n Пакер предназначен для двухступенчатого или манжетного цементирования скважины с герметичной изоляцией поглощающих горизонтов или продуктивных пластов от вышерасположенного заколонного пространства скважины. Рабочая среда, в которой работает пакер в скважине минерализованная пластовая вода, нефть и газ, тампонажный или буровой раствор с плотностью до 2, 4 г/см. З, обработанные химическими реагентами. Пакер спускается в скважину в составе обсадной колонны для одноразового использования и работает без обслуживания и ремонта. Пакеры двухступенчатого и манжетного цементирования ПДМ применяются в наклонном и горизонтальном стволе скважины, для ее манжетного цементирования при комплектации соответствующими для этих целей пробками. При заказе оговаривается "Для горизонтальных скважин".
Устройство ступенчатого цементирования n Устройство УСЦ предназначено для двухступенчатого цементирования скважины при креплении их обсадными колоннами диаметром 140, 146, 168, 178 и 245 мм. Рабочая среда, в которой работает устройство в скважине, - минерализованная пластовая вода, нефть и газ, тампонажный и буровой раствор с плотностью до 2, 4 г/см 3, обработанные химическими реагентами при рабочей температуре в зоне установки до 150 С°. Устройство УСЦ является частью обсадной колонны одноразового использования, работает без периодического обслуживания ремонта. Не разбуриваемое УСЦ отличается от разбуриваемого тем, что цементировочные пробки выталкиваются из проходного канала устройства под действием внутреннего давления в колонне.

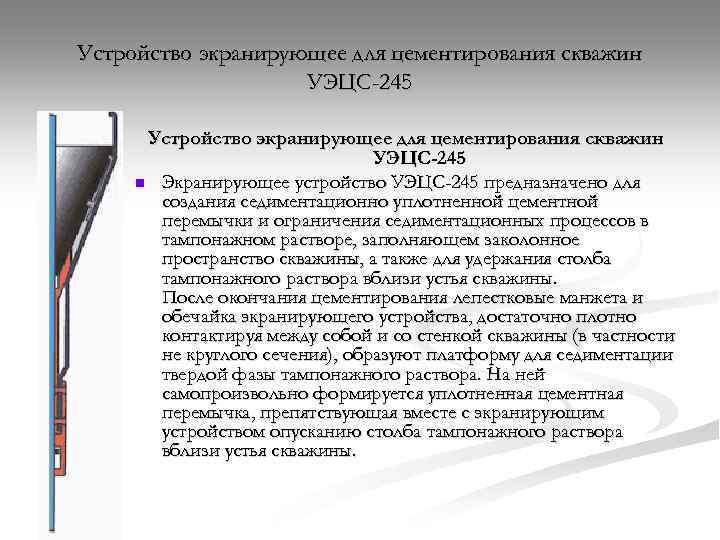

Устройство экранирующее для цементирования скважин УЭЦС-245 n Экранирующее устройство УЭЦС-245 предназначено для создания седиментационно уплотненной цементной перемычки и ограничения седиментационных процессов в тампонажном растворе, заполняющем заколонное пространство скважины, а также для удержания столба тампонажного раствора вблизи устья скважины. После окончания цементирования лепестковые манжета и обечайка экранирующего устройства, достаточно плотно контактируя между собой и со стенкой скважины (в частности не круглого сечения), образуют платформу для седиментации твердой фазы тампонажного раствора. На ней самопроизвольно формируется уплотненная цементная перемычка, препятствующая вместе с экранирующим устройством опусканию столба тампонажного раствора вблизи устья скважины.

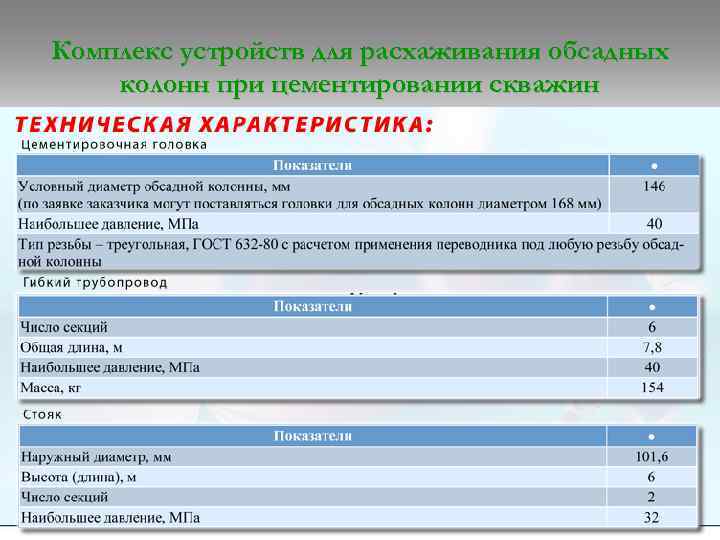

Комплекс устройств для расхаживания обсадных колонн при цементировании скважин
Комплекс устройств для расхаживания обсадных колонн при цементировании скважин
