ЗАГОРОДНЫЙ ЖИЛОЙ ДОМ Предлагается разработать проект жилого дома

ЗАГОРОДНЫЙ ЖИЛОЙ ДОМ Предлагается разработать проект жилого дома на семью из 4 -6 человек, для строительства в населенном пункте, расположенном на расстоянии не более часовой автомобильной доступности от одного из городов Северо-западного региона России.

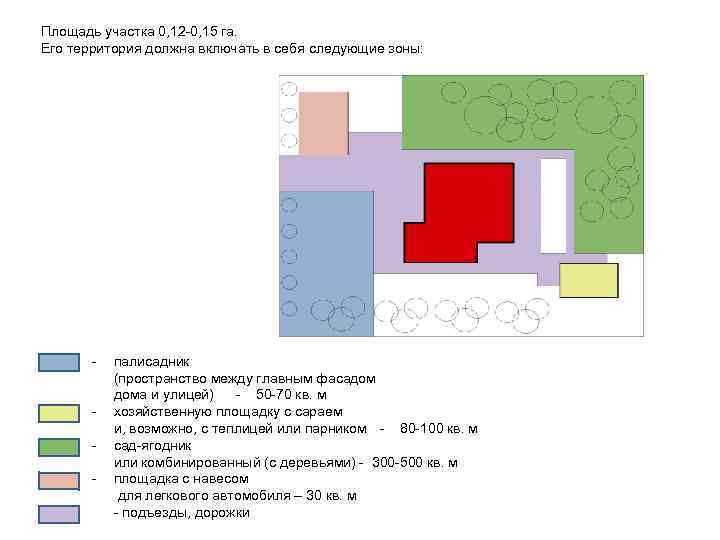

Площадь участка 0, 12 -0, 15 га. Его территория должна включать в себя следующие зоны: - палисадник (пространство между главным фасадом дома и улицей) - 50 -70 кв. м хозяйственную площадку с сараем и, возможно, с теплицей или парником - 80 -100 кв. м сад-ягодник или комбинированный (с деревьями) - 300 -500 кв. м площадка с навесом для легкового автомобиля – 30 кв. м - подъезды, дорожки

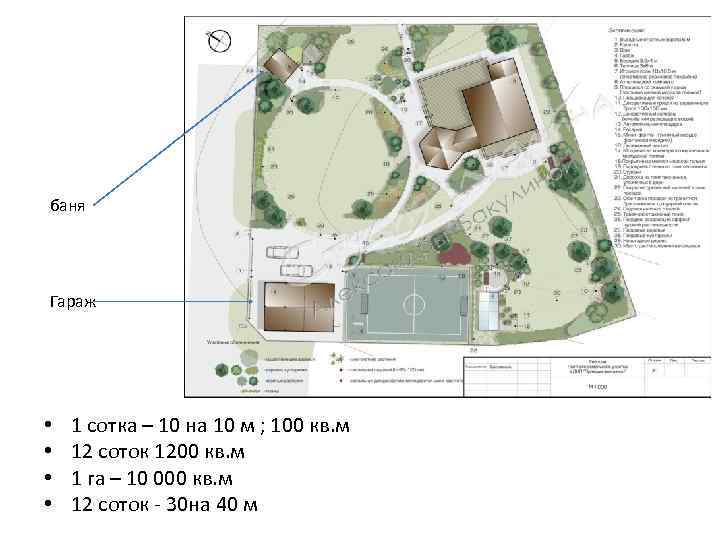

баня Гараж • • 1 сотка – 10 на 10 м ; 100 кв. м 12 соток 1200 кв. м 1 га – 10 000 кв. м 12 соток - 30 на 40 м

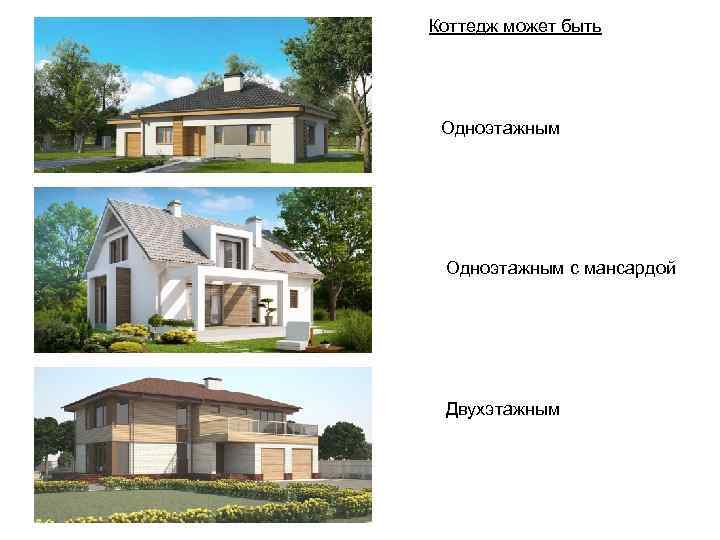

Коттедж может быть Одноэтажным с мансардой Двухэтажным

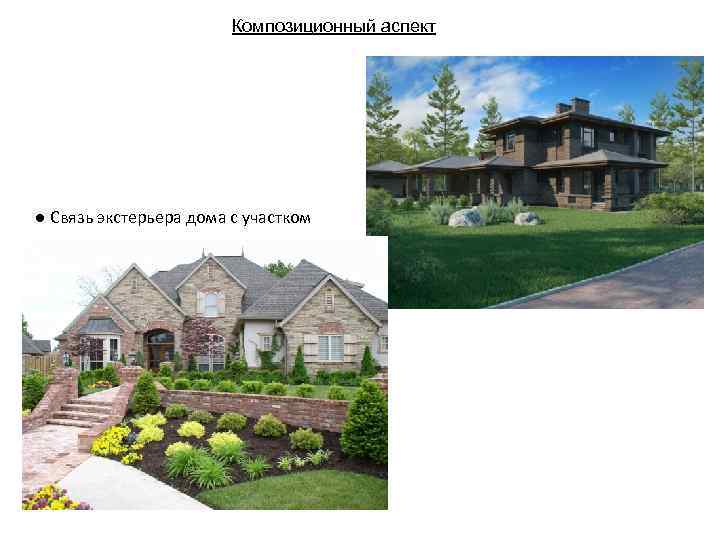

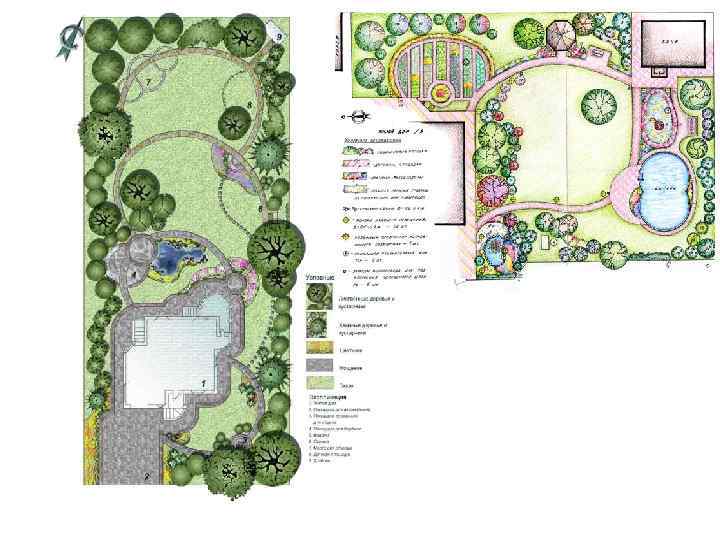

Композиционный аспект ● Связь экстерьера дома с участком

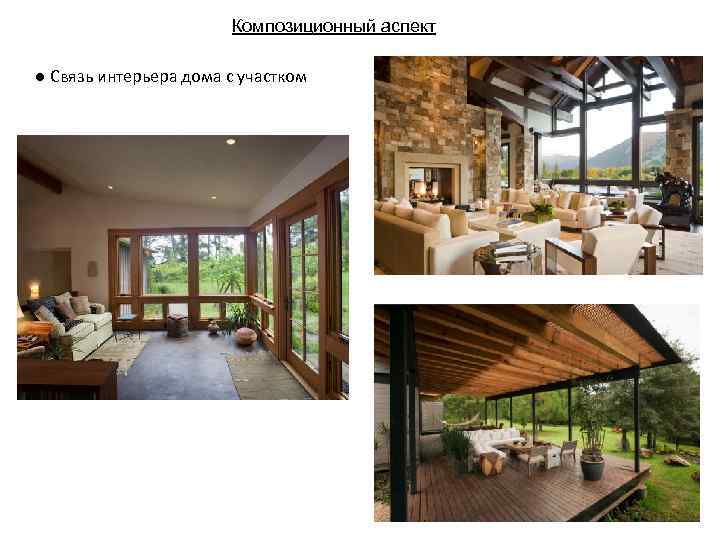

Композиционный аспект ● Связь интерьера дома с участком

Функциональный аспект демографический

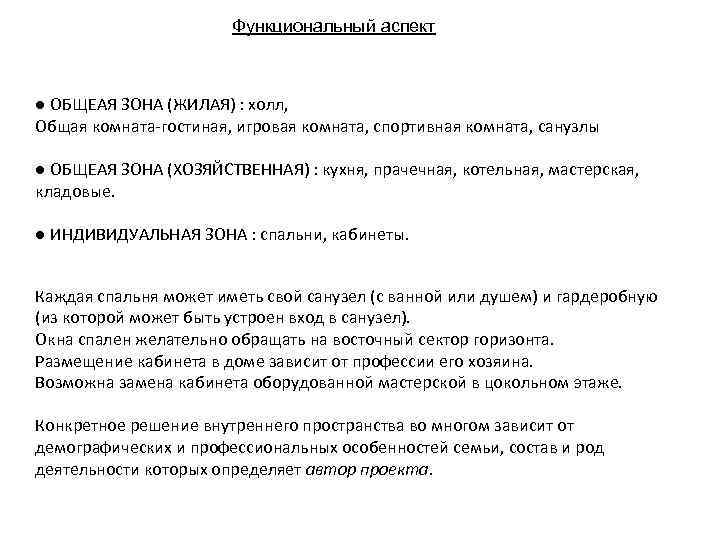

Функциональный аспект ● ОБЩЕАЯ ЗОНА (ЖИЛАЯ) : холл, Общая комната-гостиная, игровая комната, спортивная комната, санузлы ● ОБЩЕАЯ ЗОНА (ХОЗЯЙСТВЕННАЯ) : кухня, прачечная, котельная, мастерская, кладовые. ● ИНДИВИДУАЛЬНАЯ ЗОНА : спальни, кабинеты. Каждая спальня может иметь свой санузел (с ванной или душем) и гардеробную (из которой может быть устроен вход в санузел). Окна спален желательно обращать на восточный сектор горизонта. Размещение кабинета в доме зависит от профессии его хозяина. Возможна замена кабинета оборудованной мастерской в цокольном этаже. Конкретное решение внутреннего пространства во многом зависит от демографических и профессиональных особенностей семьи, состав и род деятельности которых определяет автор проекта.

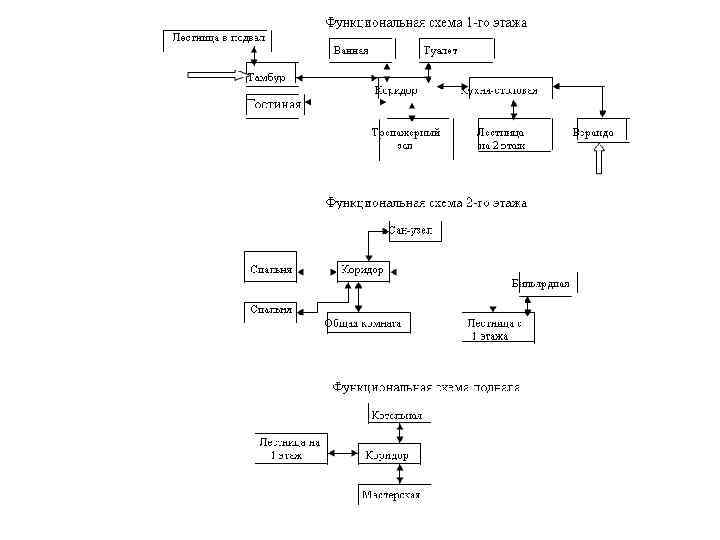

Функциональная схема дома

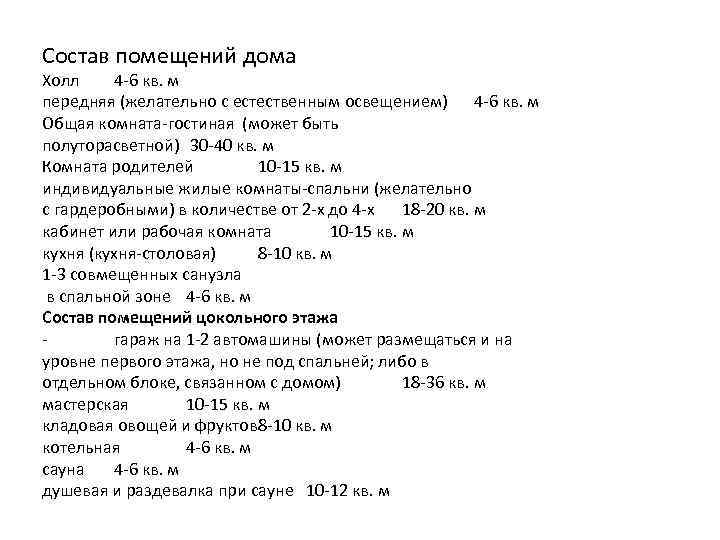

Состав помещений дома Холл 4 -6 кв. м передняя (желательно с естественным освещением) 4 -6 кв. м Общая комната-гостиная (может быть полуторасветной) 30 -40 кв. м Комната родителей 10 -15 кв. м индивидуальные жилые комнаты-спальни (желательно с гардеробными) в количестве от 2 -х до 4 -х 18 -20 кв. м кабинет или рабочая комната 10 -15 кв. м кухня (кухня-столовая) 8 -10 кв. м 1 -3 совмещенных санузла в спальной зоне 4 -6 кв. м Состав помещений цокольного этажа гараж на 1 -2 автомашины (может размещаться и на уровне первого этажа, но не под спальней; либо в отдельном блоке, связанном с домом) 18 -36 кв. м мастерская 10 -15 кв. м кладовая овощей и фруктов 8 -10 кв. м котельная 4 -6 кв. м сауна 4 -6 кв. м душевая и раздевалка при сауне 10 -12 кв. м

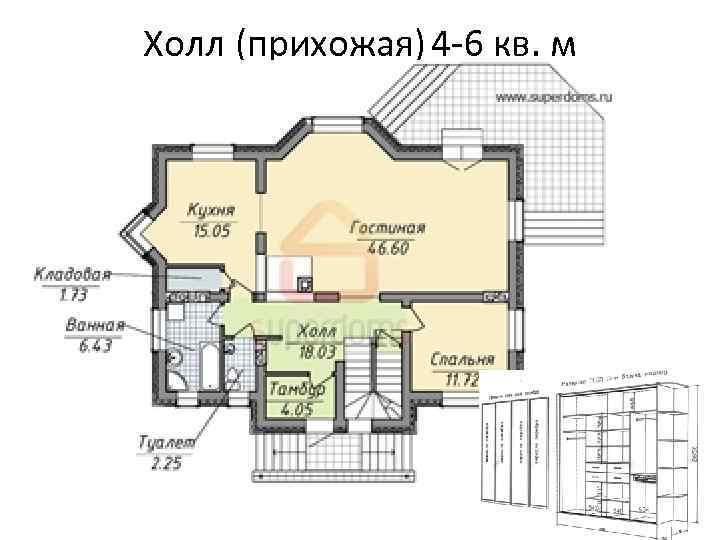

Холл (прихожая) 4 -6 кв. м

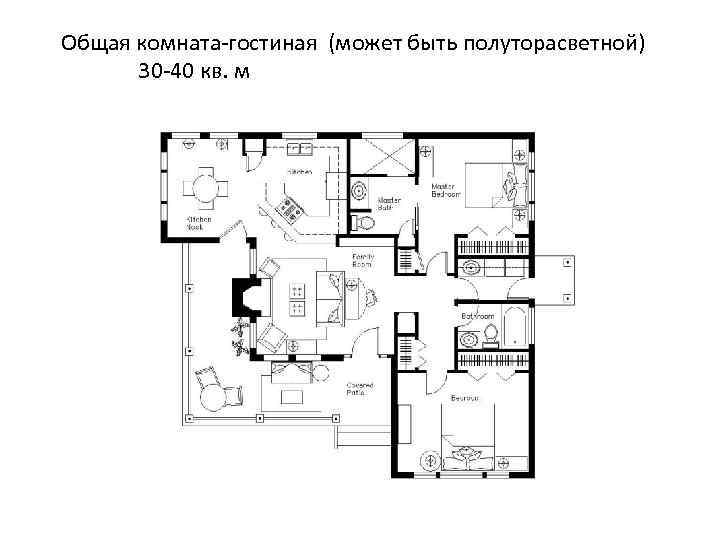

Общая комната-гостиная (может быть полуторасветной) 30 -40 кв. м

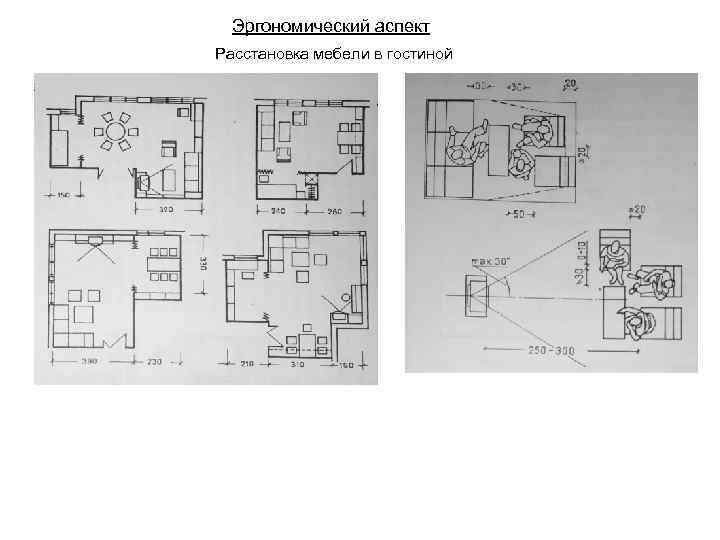

Эргономический аспект Расстановка мебели в гостиной

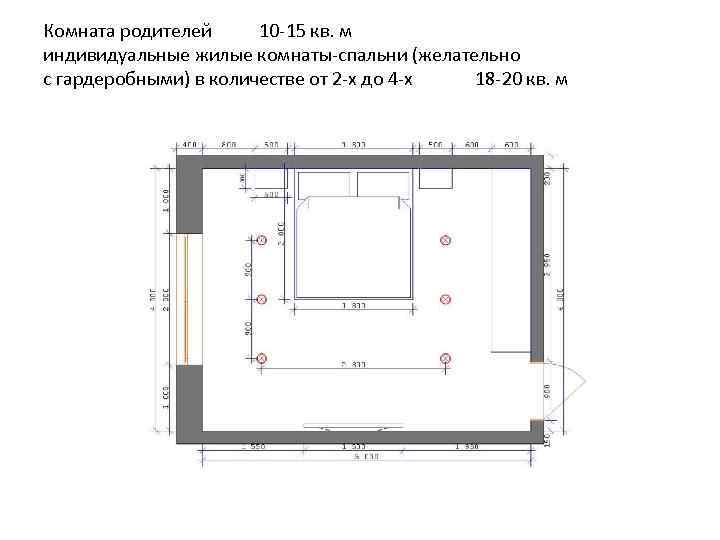

Комната родителей 10 -15 кв. м индивидуальные жилые комнаты-спальни (желательно с гардеробными) в количестве от 2 -х до 4 -х 18 -20 кв. м

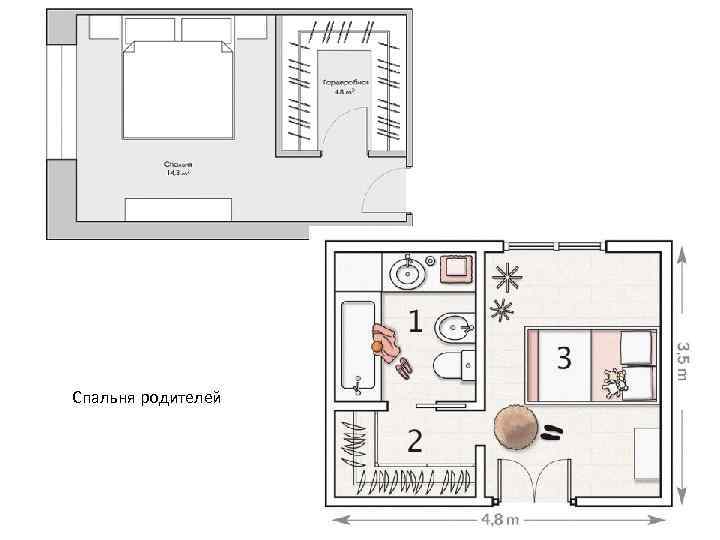

Спальня родителей

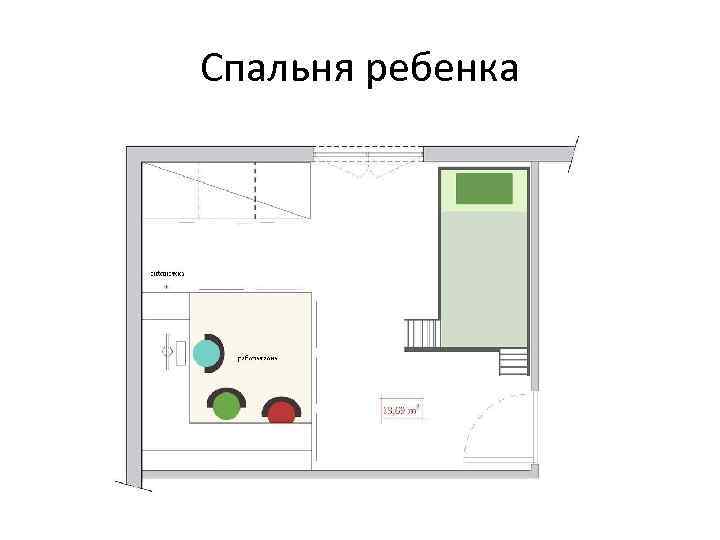

Спальня ребенка

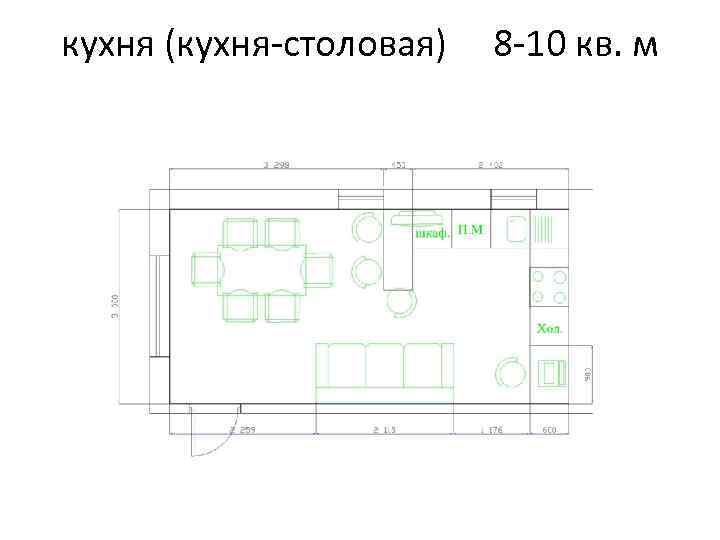

кухня (кухня-столовая) 8 -10 кв. м

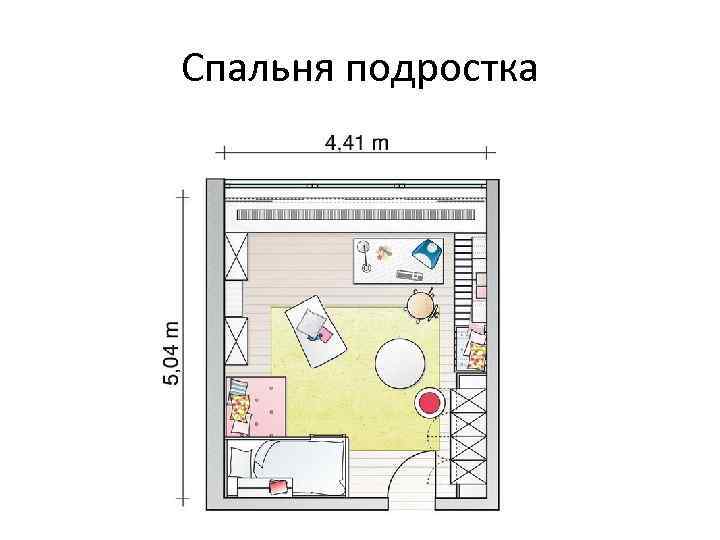

Спальня подростка

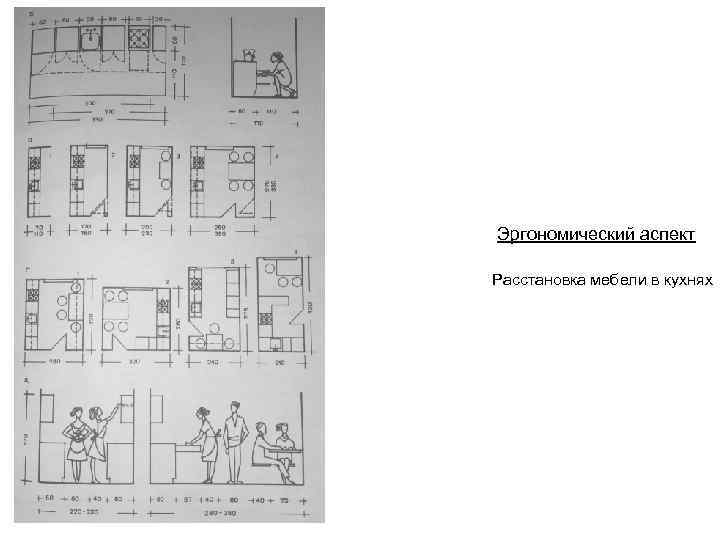

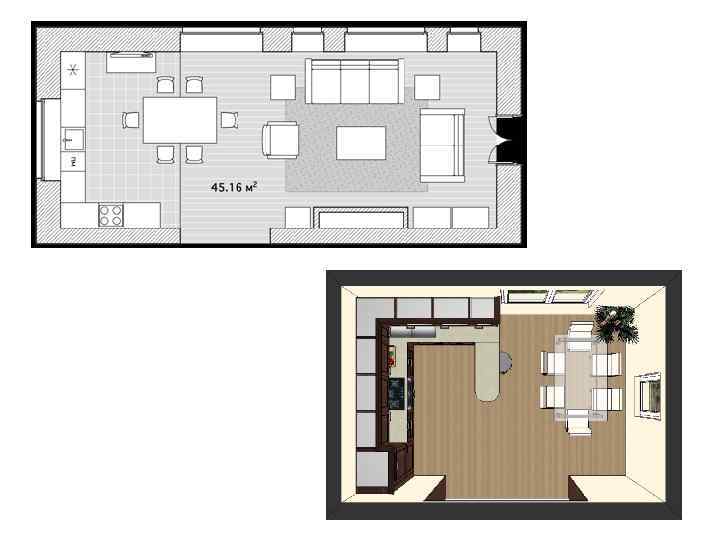

Эргономический аспект Расстановка мебели в кухнях

кабинет или рабочая комната 10 -15 кв. м

Функциональный аспект образ жизнедеятельности ● Производственно-трудовой (индивидуальная зона, кабинеты) ● Хозяйственно-бытовой (хозяйственная зона; кухня, подсобные помещения) ● Культурно-досуговый (общественные зоны; гостиные, игровые и т. д) ● Индивидуальный-досуговый (индивидуальные зоны; кабинеты, личные комнаты)

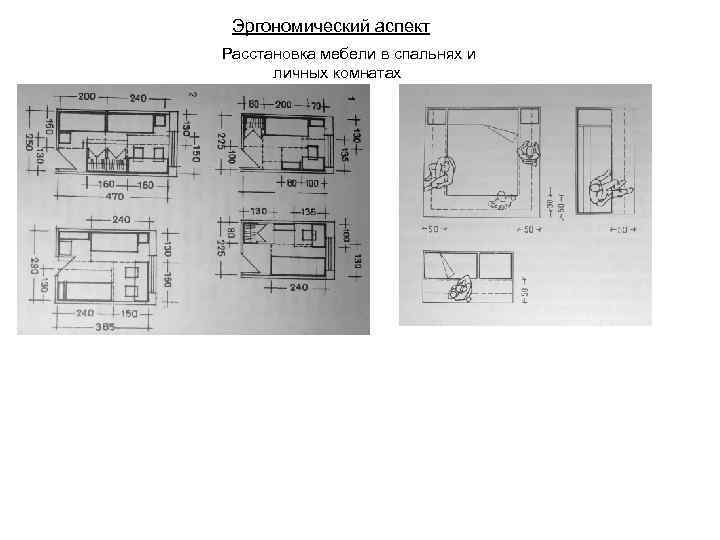

Эргономический аспект Расстановка мебели в спальнях и личных комнатах

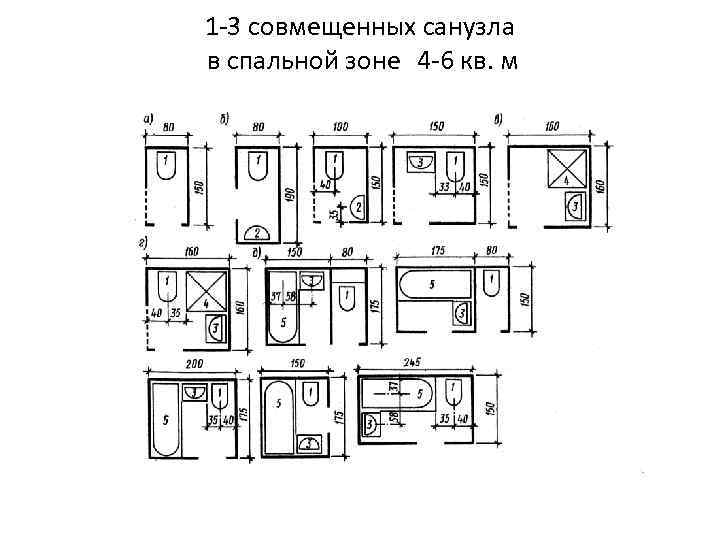

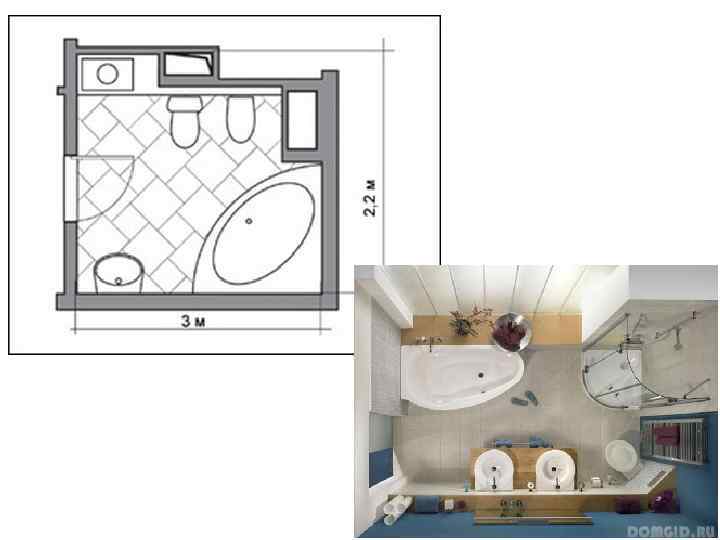

1 -3 совмещенных санузла в спальной зоне 4 -6 кв. м

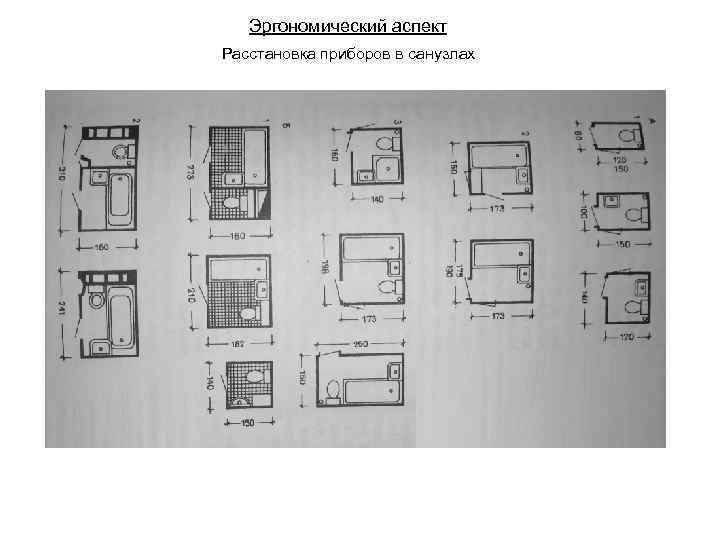

Эргономический аспект Расстановка приборов в санузлах

Веранды, террасы, лоджии, балконы

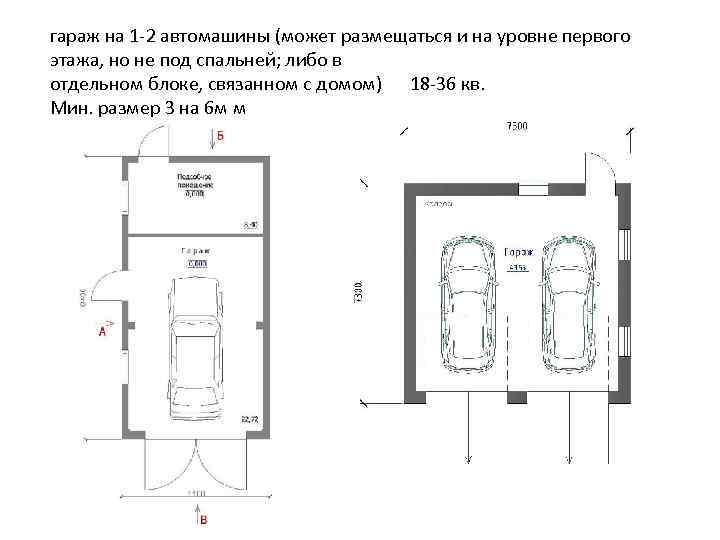

гараж на 1 -2 автомашины (может размещаться и на уровне первого этажа, но не под спальней; либо в отдельном блоке, связанном с домом) 18 -36 кв. Мин. размер 3 на 6 м м

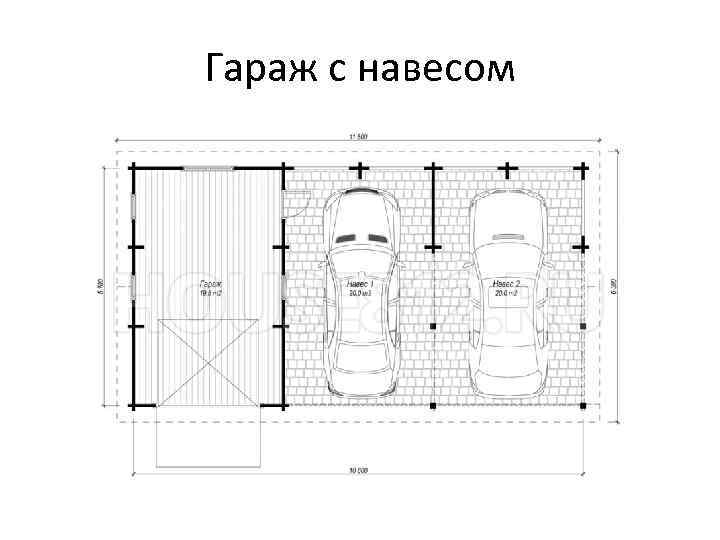

Гараж с навесом

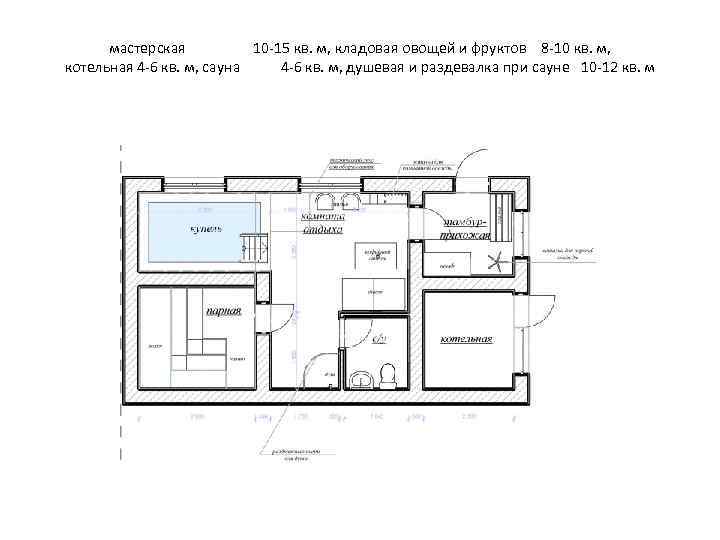

мастерская 10 -15 кв. м, кладовая овощей и фруктов 8 -10 кв. м, котельная 4 -6 кв. м, сауна 4 -6 кв. м, душевая и раздевалка при сауне 10 -12 кв. м

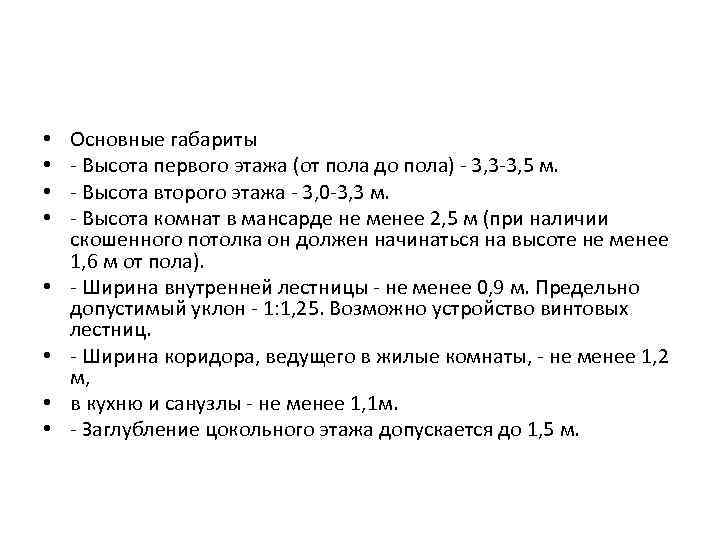

• • Основные габариты - Высота первого этажа (от пола до пола) - 3, 3 -3, 5 м. - Высота второго этажа - 3, 0 -3, 3 м. - Высота комнат в мансарде не менее 2, 5 м (при наличии скошенного потолка он должен начинаться на высоте не менее 1, 6 м от пола). - Ширина внутренней лестницы - не менее 0, 9 м. Предельно допустимый уклон - 1: 1, 25. Возможно устройство винтовых лестниц. - Ширина коридора, ведущего в жилые комнаты, - не менее 1, 2 м, в кухню и санузлы - не менее 1, 1 м. - Заглубление цокольного этажа допускается до 1, 5 м.

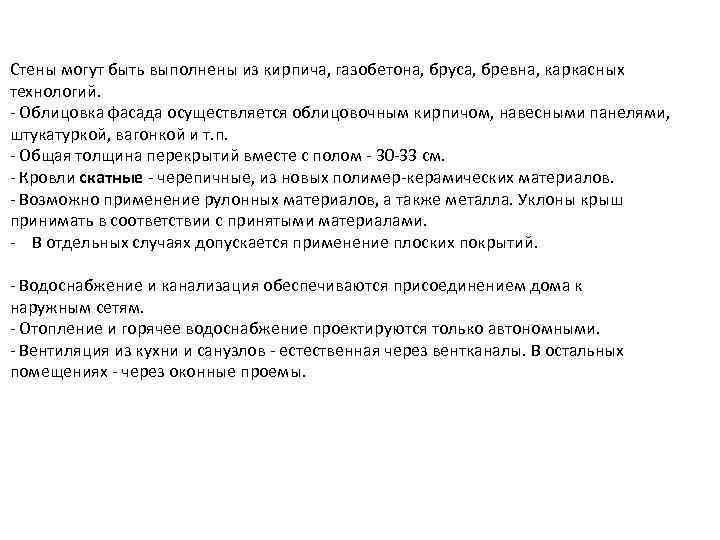

Стены могут быть выполнены из кирпича, газобетона, бруса, бревна, каркасных технологий. - Облицовка фасада осуществляется облицовочным кирпичом, навесными панелями, штукатуркой, вагонкой и т. п. - Общая толщина перекрытий вместе с полом - 30 -33 см. - Кровли скатные - черепичные, из новых полимер-керамических материалов. - Возможно применение рулонных материалов, а также металла. Уклоны крыш принимать в соответствии с принятыми материалами. - В отдельных случаях допускается применение плоских покрытий. - Водоснабжение и канализация обеспечиваются присоединением дома к наружным сетям. - Отопление и горячее водоснабжение проектируются только автономными. - Вентиляция из кухни и санузлов - естественная через вентканалы. В остальных помещениях - через оконные проемы.

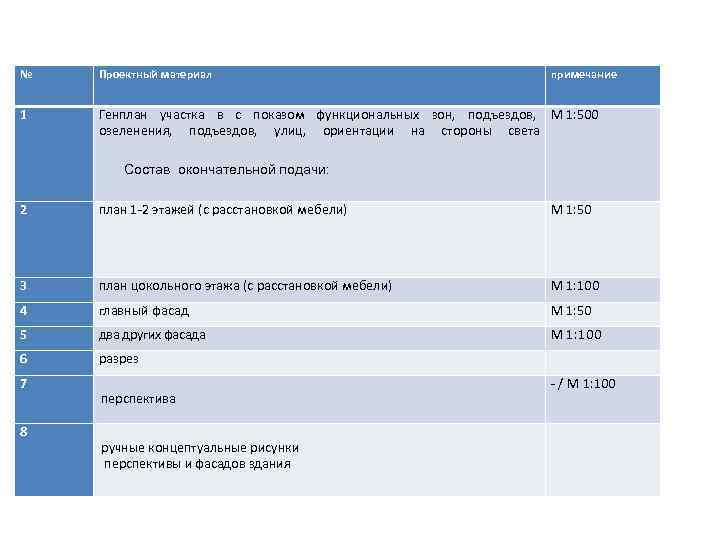

№ Проектный материал примечание 1 Генплан участка в с показом функциональных зон, подъездов, М 1: 500 озеленения, подъездов, улиц, ориентации на стороны света Состав окончательной подачи: 2 план 1 -2 этажей (с расстановкой мебели) М 1: 50 3 план цокольного этажа (с расстановкой мебели) М 1: 100 4 главный фасад М 1: 50 5 два других фасада М 1: 100 6 разрез 7 перспектива - / М 1: 100 8 ручные концептуальные рисунки перспективы и фасадов здания

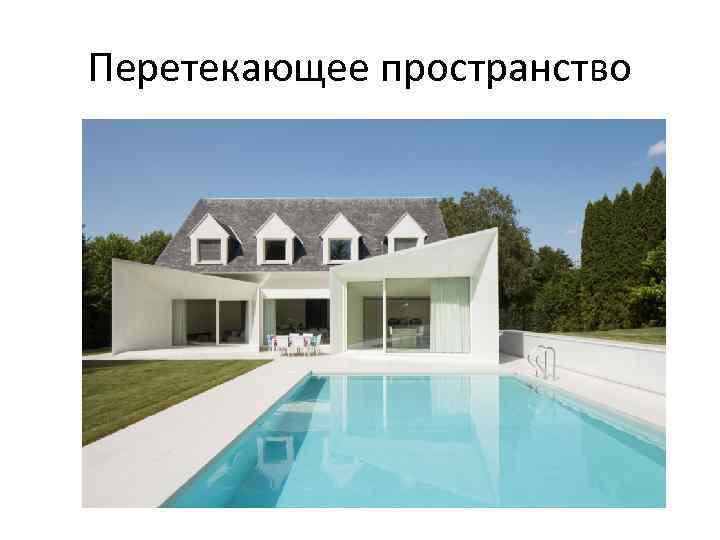

Перетекающее пространство

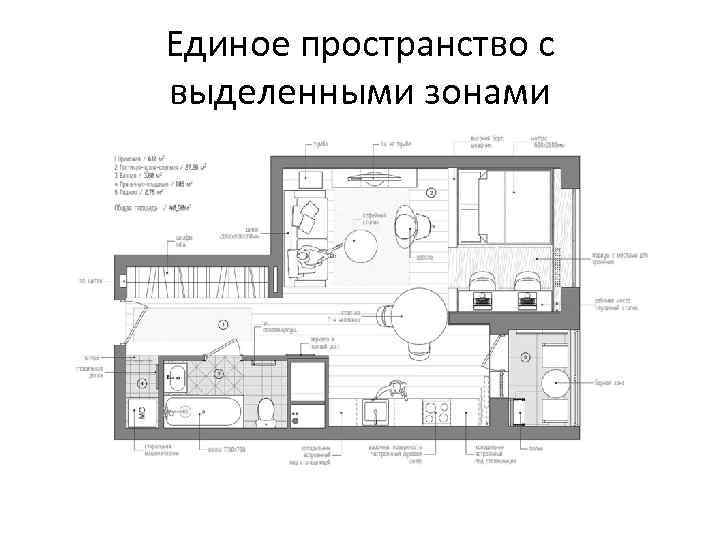

Единое пространство с выделенными зонами

Трансформация пространства

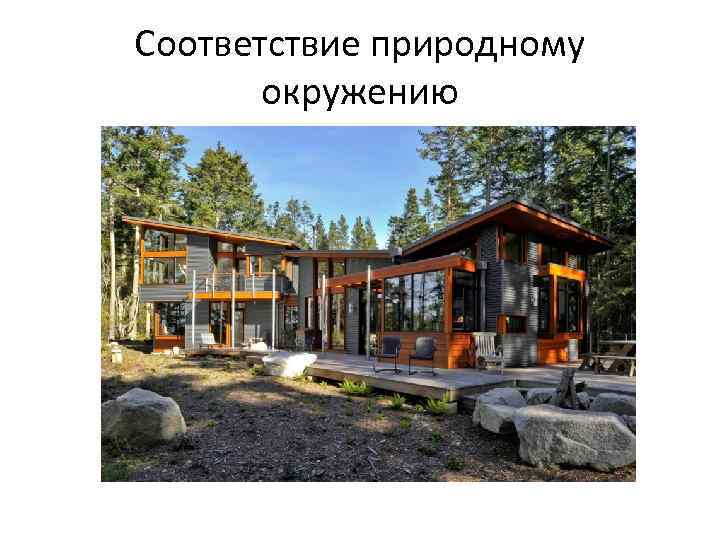

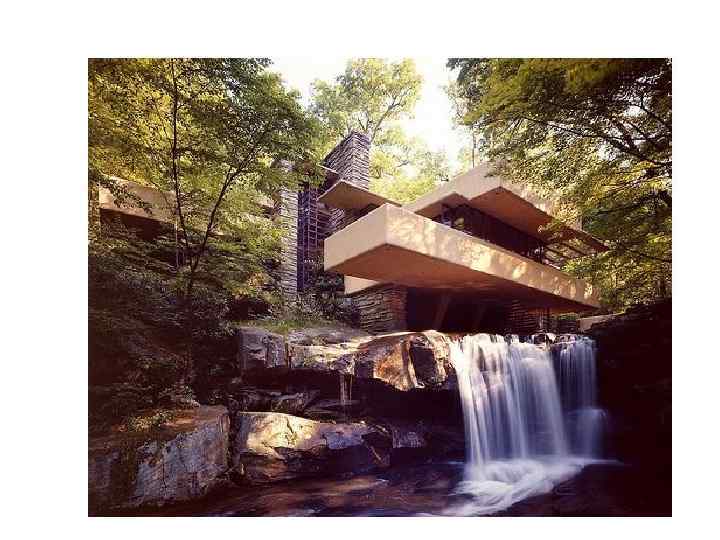

Соответствие природному окружению

Образ дома

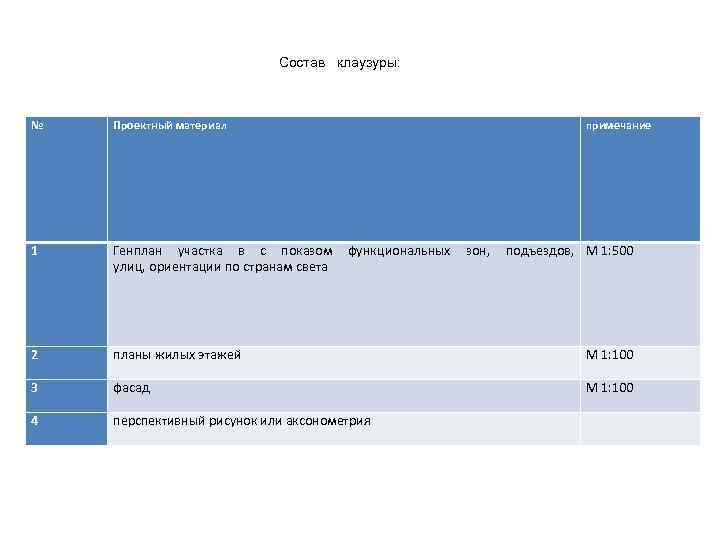

Состав клаузуры: № Проектный материал примечание 1 Генплан участка в с показом функциональных зон, подъездов, М 1: 500 улиц, ориентации по странам света 2 планы жилых этажей М 1: 100 3 фасад М 1: 100 4 перспективный рисунок или аксонометрия
