Загальні положення та основні принципи створення САПР Доцент

Загальні положення та основні принципи створення САПР Доцент кафедри радіоелектронної автоматики, к. т. н. , доц. Лисенко Н. О.

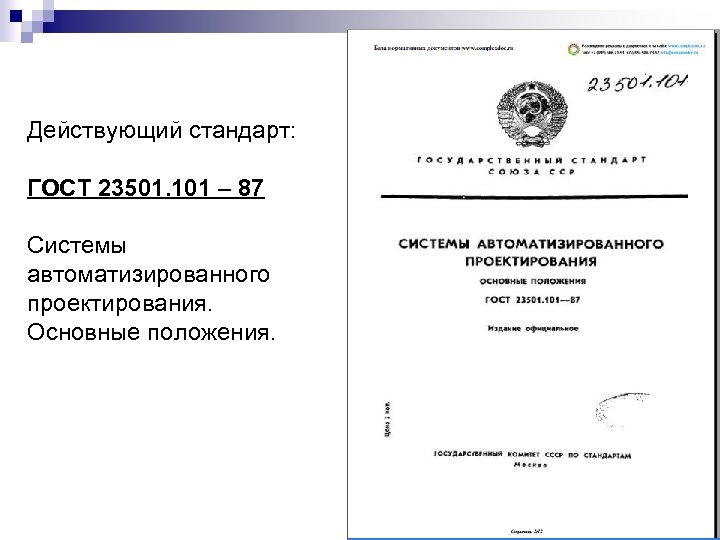

Действующий стандарт: ГОСТ 23501. 101 – 87 Системы автоматизированного проектирования. Основные положения.

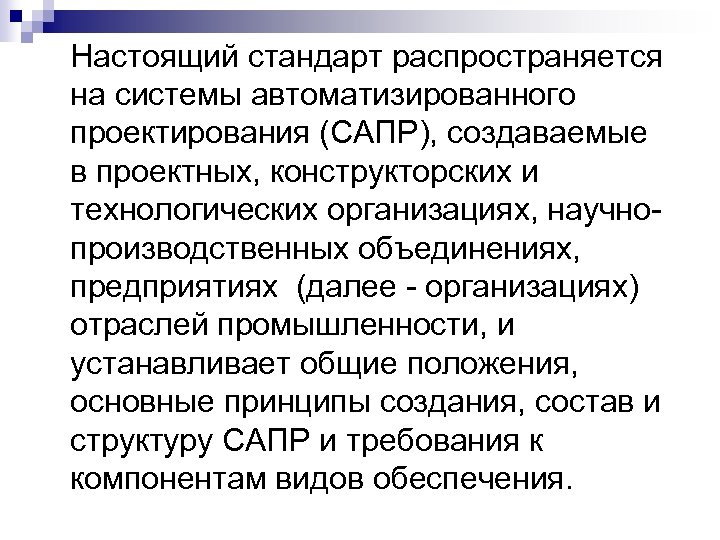

Настоящий стандарт распространяется на системы автоматизированного проектирования (САПР), создаваемые в проектных, конструкторских и технологических организациях, научнопроизводственных объединениях, предприятиях (далее - организациях) отраслей промышленности, и устанавливает общие положения, основные принципы создания, состав и структуру САПР и требования к компонентам видов обеспечения.

САПР - это организационно-техническая система, входящая в структуру проектной организации и осуществляющая проектирование при помощи комплекса средств автоматизированного проектирования (КСАП).

Основная функция САПР состоит в выполнении автоматизированного проектирования на всех или отдельных стадиях проектирования объектов и их составных частей. Взаимодействие подразделений проектной организации (проектных отделов) с комплексом средств автоматизации проектирования регламентируется организационным обеспечением.

Основные принципы создания САПР При создании САПР и их составных частей следует руководствоваться следующими основными принципами: n системного единства; n совместимости; n типизации; n развития.

Принцип системного единства должен обеспечивать целостность системы и системную связность проектирования отдельных элементов и всего объекта проектирования в целом (иерархичность проектирования). Принцип совместимости должен обеспечивать совместное функционирование составных частей САПР и сохранять открытую систему в целом.

Принцип типизации заключается в ориентации на преимущественное создание и использование типовых и унифицированных элементов САПР. Типизации подлежат элементы, имеющие перспективу многократного применения. Принцип развития должен обеспечивать пополнение, совершенствование и обновление составных частей САПР, а также взаимодействие и расширение взаимосвязи с автоматизированными системами различного уровня и функционального назначения.

Основная цель создания САПР ‒ повышение эффективности труда инженеров, включая: ‒ сокращение трудоемкости проектирования и планирования; ‒ сокращение сроков проектирования; ‒ сокращение себестоимости проектирования и изготовления, уменьшение затрат на эксплуатацию; ‒ повышение качества и технико-экономического уровня результатов проектирования; ‒ сокращение затрат на натурное моделирование и испытания.

Эффективность применения САПР обеспечивается следующими ее возможностями: ‒ автоматизации оформления документации; ‒ информационной поддержки и автоматизации процесса принятия решений; ‒ использования технологий параллельного проектирования; ‒ унификации проектных решений и процессов проектирования ‒ повторного использования проектных решений, данных и наработок; ‒ замены натурных испытаний и макетирования математическим моделированием; ‒ повышения качества управления проектированием; ‒ применения методов оптимизации.

С точки зрения разработчика выделяют три этапа проектирования: 1) системотехническое проектирование; 2) схемотехническое проектирование; 3) техническое проектирование.

Техническое задание

Спасибо за внимание!
