ЗАДАНИЕ по начертательной геометрии Эпюр методические указания к

ЗАДАНИЕ по начертательной геометрии “Эпюр” методические указания к выполнению

Оформление чертежного формата Размер чертежного формата определяется размерами внешней рамки, выполненной сплошной тонкой линией (ГОСТ 2. 301 -68). 2

Основная надпись чертежа ГОСТ 2. 104 -69 форма 1 3

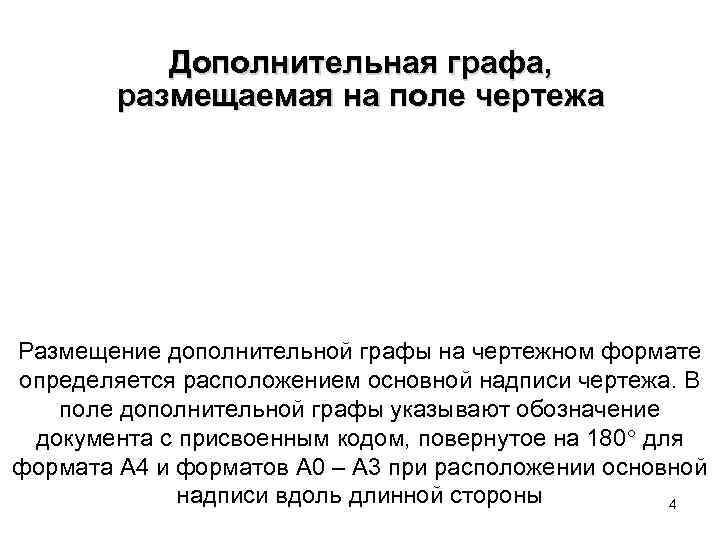

Дополнительная графа, размещаемая на поле чертежа Размещение дополнительной графы на чертежном формате определяется расположением основной надписи чертежа. В поле дополнительной графы указывают обозначение документа с присвоенным кодом, повернутое на 180 для формата А 4 и форматов А 0 – А 3 при расположении основной надписи вдоль длинной стороны 4

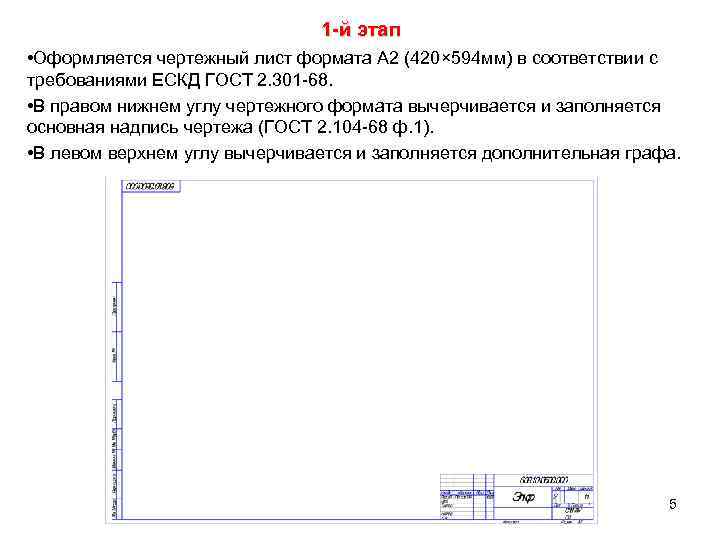

1 -й этап • Оформляется чертежный лист формата А 2 (420× 594 мм) в соответствии с требованиями ЕСКД ГОСТ 2. 301 -68. • В правом нижнем углу чертежного формата вычерчивается и заполняется основная надпись чертежа (ГОСТ 2. 104 -68 ф. 1). • В левом верхнем углу вычерчивается и заполняется дополнительная графа. 5

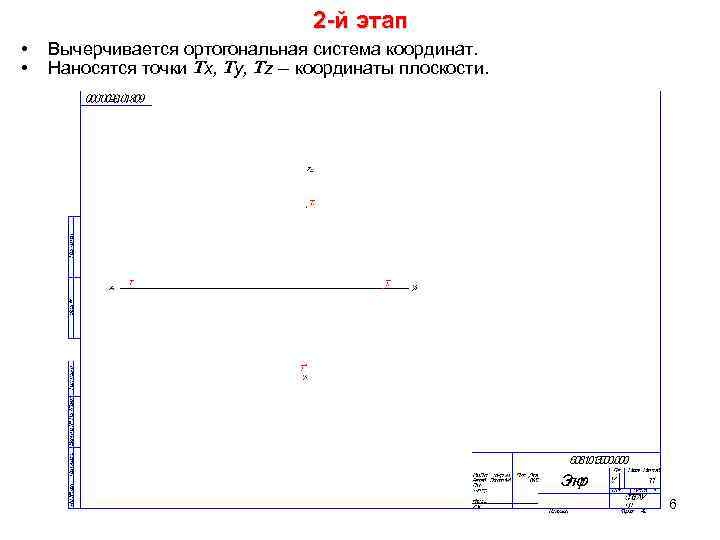

2 -й этап • • Вычерчивается ортогональная система координат. Наносятся точки x, y, z – координаты плоскости. 6

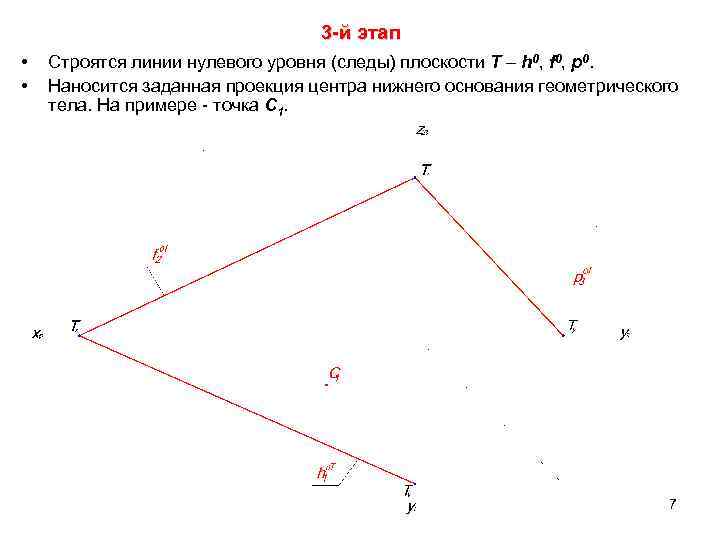

3 -й этап • • Строятся линии нулевого уровня (следы) плоскости Т – h 0, f 0, p 0. Наносится заданная проекция центра нижнего основания геометрического тела. На примере - точка С 1. 7

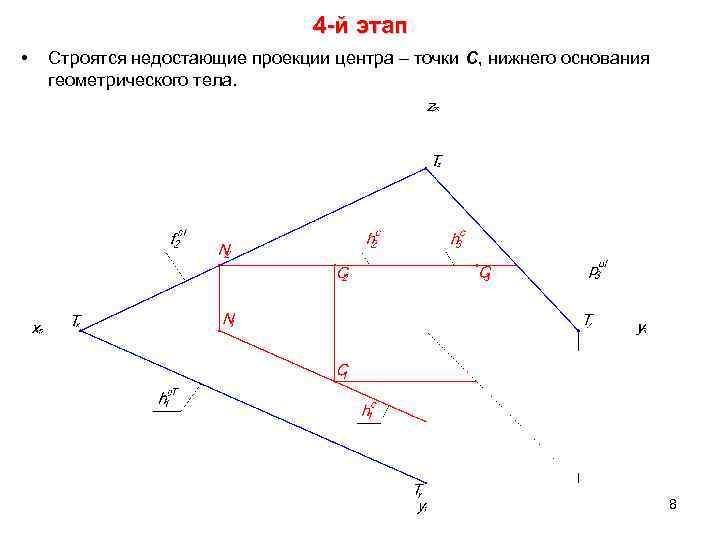

4 -й этап • Строятся недостающие проекции центра – точки С, нижнего основания геометрического тела. 8

5 -й этап • Плоскость Т совместно с центром нижнего основания – точкой С, поворачивается вокруг горизонтального следа (h 01) до совмещения с горизонтальной плоскостью проекций П 1. 9

6 -й этап • На совмещенной проекции плоскости Т строится истинная величина фигуры нижнего основания – правильный многоугольник или окружность. Если задана окружность, то необходимо разделить ее на восемь равных частей. 10

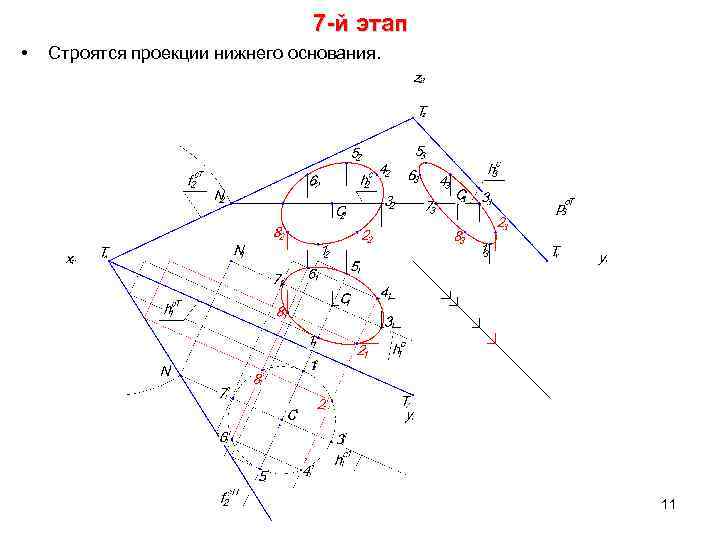

7 -й этап • Строятся проекции нижнего основания. 11

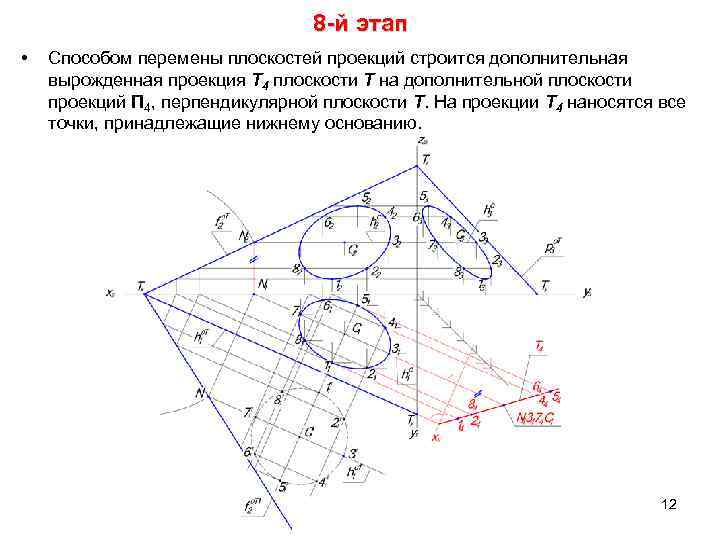

8 -й этап • Способом перемены плоскостей проекций строится дополнительная вырожденная проекция Т 4 плоскости Т на дополнительной плоскости проекций П 4, перпендикулярной плоскости Т. На проекции Т 4 наносятся все точки, принадлежащие нижнему основанию. 12

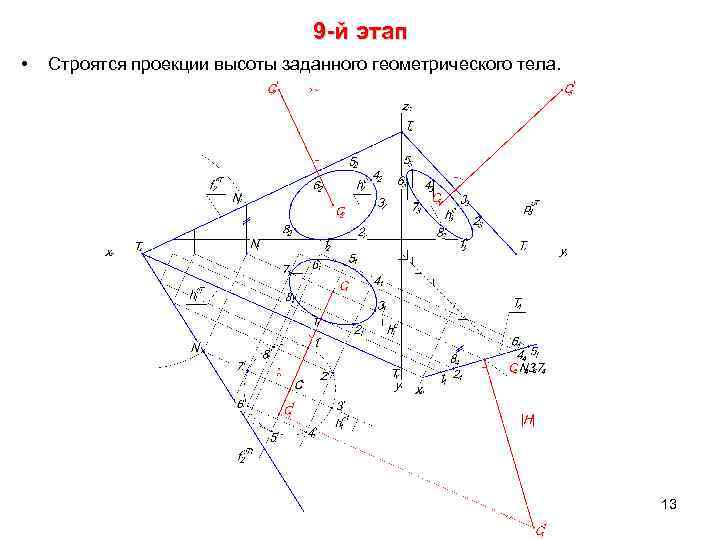

9 -й этап • Строятся проекции высоты заданного геометрического тела. 13

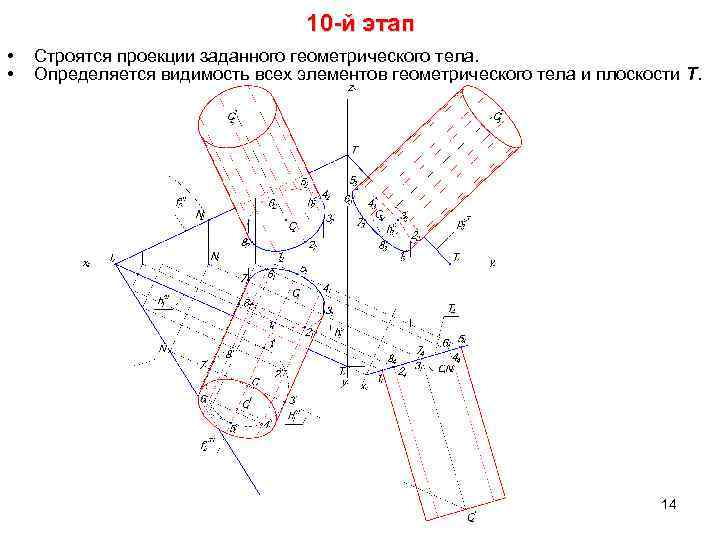

10 -й этап • • Строятся проекции заданного геометрического тела. Определяется видимость всех элементов геометрического тела и плоскости Т. 14

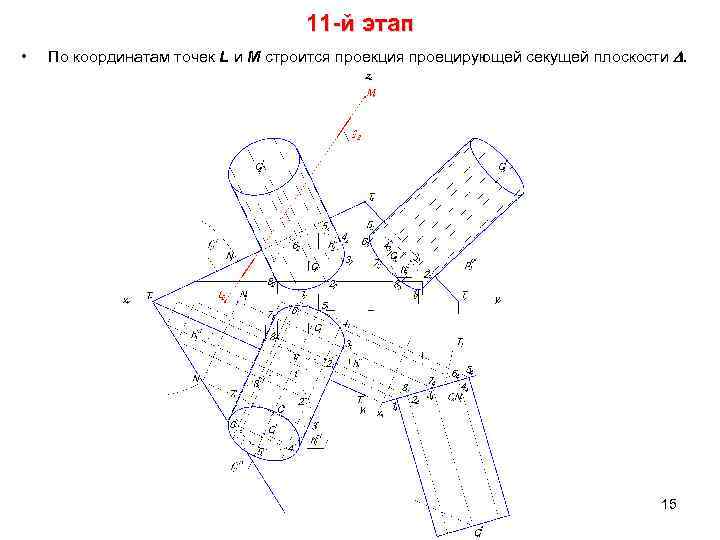

11 -й этап • По координатам точек L и M строится проекция проецирующей секущей плоскости . 15

12 -й этап • • Строятся проекции линии пересечения (фигуры сечения) поверхности геометрического тела секущей проецирующей плоскостью . Определяется видимость построенной линии пересечения. 16

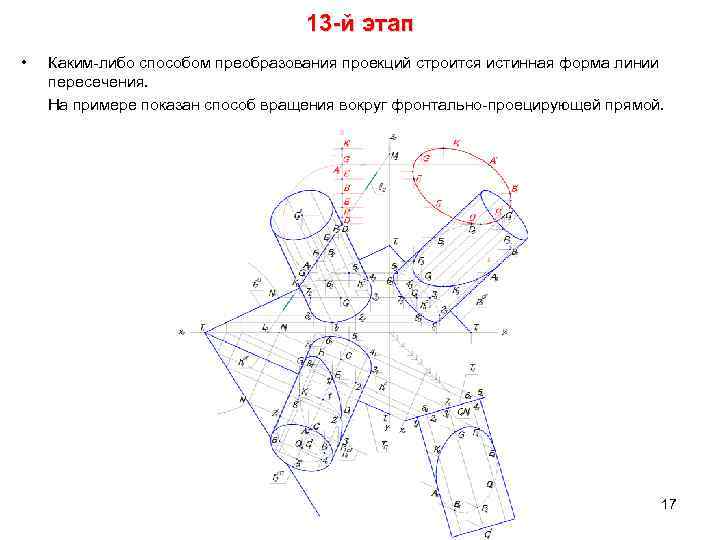

13 -й этап • Каким-либо способом преобразования проекций строится истинная форма линии пересечения. На примере показан способ вращения вокруг фронтально-проецирующей прямой. 17

14 -й этап • Используя дополнительную проекцию геометрического тела на плоскости П 4, строится развертка его боковой поверхности и наносится линия пересечения. 18
