Задание на контрольную работу
Контрольная работа Методическое пособие – файл – Материаловедение контр. 1, 2. 2005 г. . pdf • Задание на стр. 5 • 1 вопрос – теоретический – выполнить по учебному материалу в объёме 3 листа ф. А 4 • 2 вопрос – задача – условия задачи на стр. 7

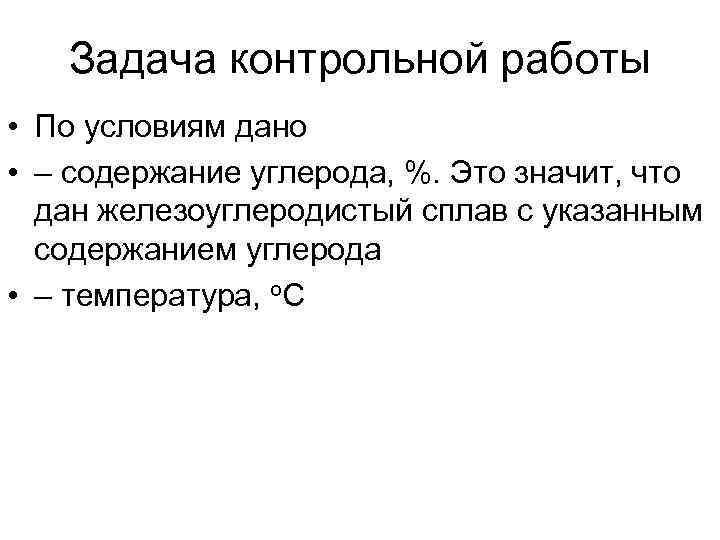

Задача контрольной работы • По условиям дано • – содержание углерода, %. Это значит, что дан железоуглеродистый сплав с указанным содержанием углерода • – температура, о. С

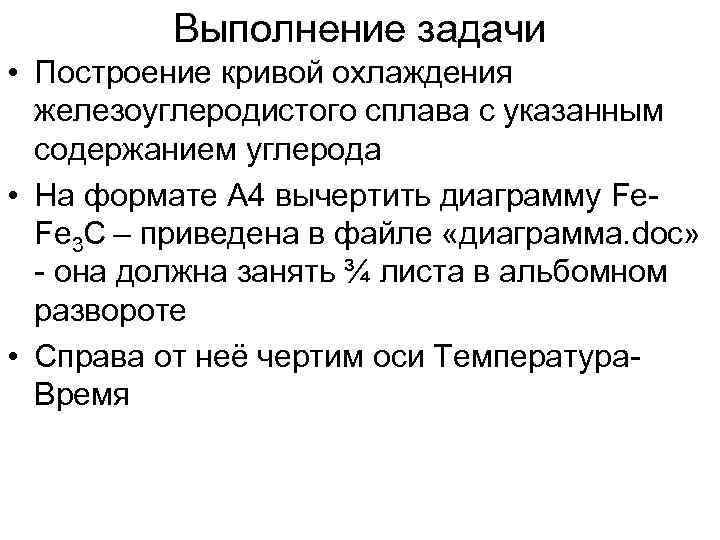

Выполнение задачи • Построение кривой охлаждения железоуглеродистого сплава с указанным содержанием углерода • На формате А 4 вычертить диаграмму Fe. Fe 3 C – приведена в файле «диаграмма. doc» - она должна занять ¾ листа в альбомном развороте • Справа от неё чертим оси Температура. Время

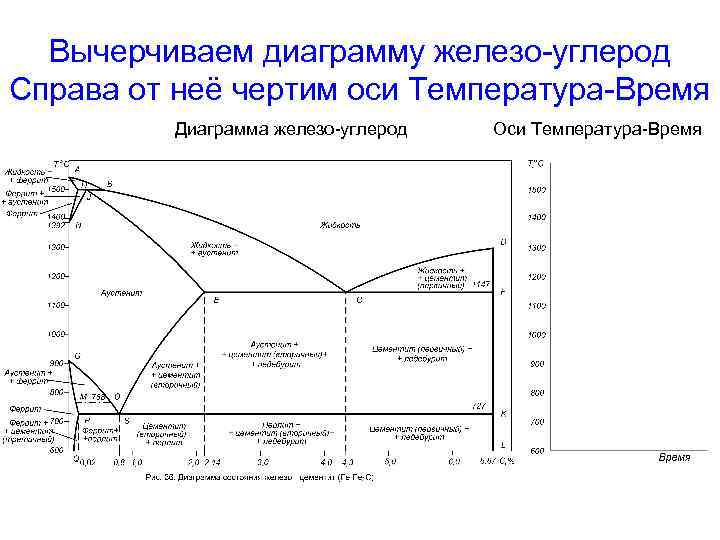

Вычерчиваем диаграмму железо-углерод Справа от неё чертим оси Температура-Время Диаграмма железо-углерод Оси Температура-Время

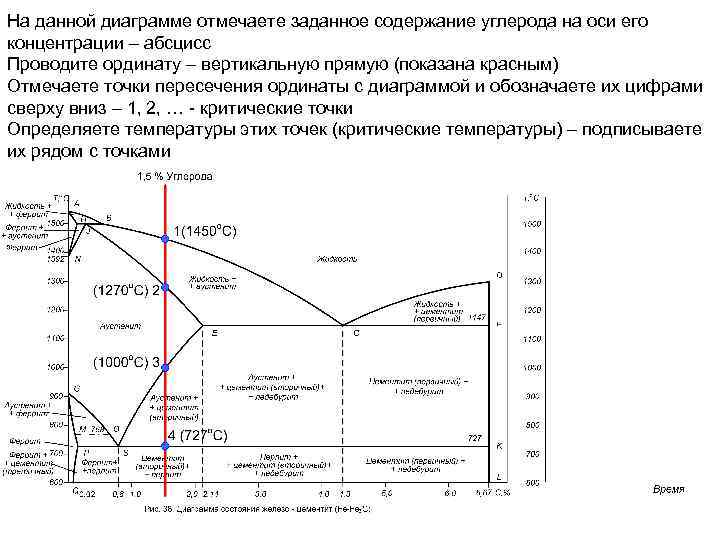

На данной диаграмме отмечаете заданное содержание углерода на оси его концентрации – абсцисс Проводите ординату – вертикальную прямую (показана красным) Отмечаете точки пересечения ординаты с диаграммой и обозначаете их цифрами сверху вниз – 1, 2, … - критические точки Определяете температуры этих точек (критические температуры) – подписываете их рядом с точками
Переносим критические точки с диаграммы на кривую охлаждения горизонтальными линиями (показано синим) Соединяем критические точки – получаем термограмму На термограмме подписываем какие фазы присутствуют между критическими точками (они написаны на диаграмме железо-углерод)

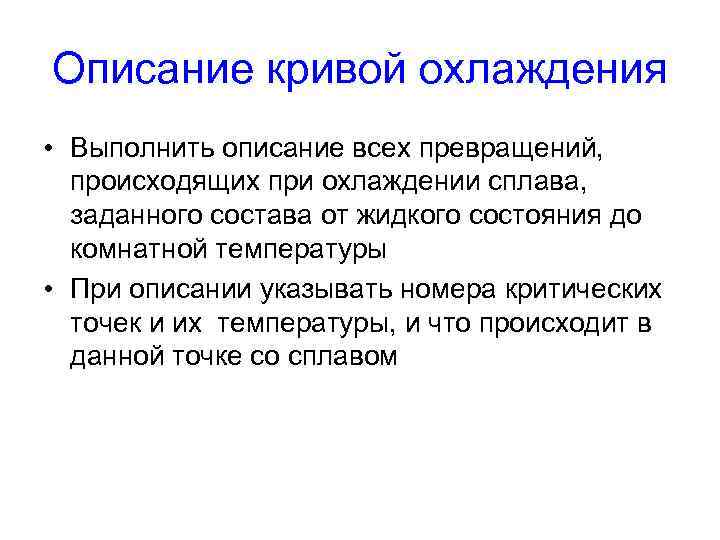

Описание кривой охлаждения • Выполнить описание всех превращений, происходящих при охлаждении сплава, заданного состава от жидкого состояния до комнатной температуры • При описании указывать номера критических точек и их температуры, и что происходит в данной точке со сплавом
