Задачи создания системы характеризации РАО на предприятиях Госкорпорации «Росатом» Задачи создания системы характеризации РАО на предприятиях Госкорпорации «Росатом»

Термины и определения Характеризация отходов {waste characterization} – определение физических, химических и радиологических свойств Термины и определения Характеризация отходов {waste characterization} – определение физических, химических и радиологических свойств отходов с целью определения необходимости их дальнейшей коррекции, обработки или кондиционирования, или же пригодности к дальнейшему манипулированию, переработке, хранению или захоронению Глоссарий МАГАТЭ по вопросам безопасности. Терминология, используемая в области ядерной безопасности и радиационной защиты МАГАТЭ, Вена, 2007 Переносные системы характеризации РАО Универсальные мобильные системы характеризации РАО 2

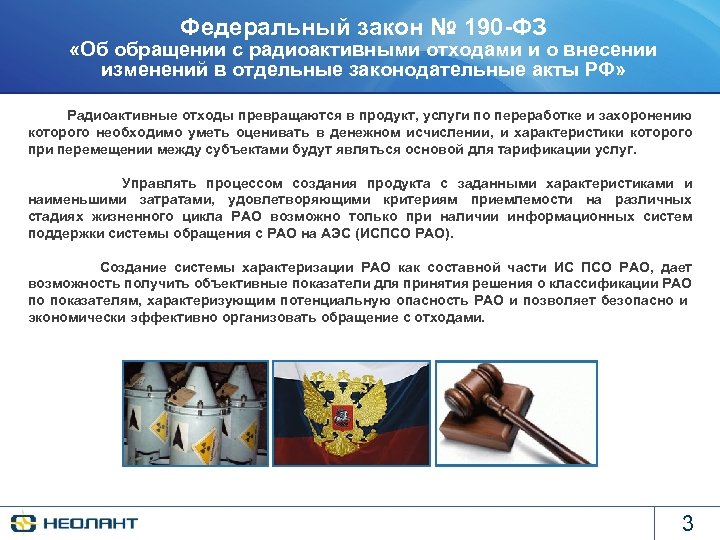

Федеральный закон № 190 -ФЗ «Об обращении с радиоактивными отходами и о внесении изменений Федеральный закон № 190 -ФЗ «Об обращении с радиоактивными отходами и о внесении изменений в отдельные законодательные акты РФ» Радиоактивные отходы превращаются в продукт, услуги по переработке и захоронению которого необходимо уметь оценивать в денежном исчислении, и характеристики которого при перемещении между субъектами будут являться основой для тарификации услуг. Управлять процессом создания продукта с заданными характеристиками и наименьшими затратами, удовлетворяющими критериям приемлемости на различных стадиях жизненного цикла РАО возможно только при наличии информационных систем поддержки системы обращения с РАО на АЭС (ИСПСО РАО). Создание системы характеризации РАО как составной части ИС ПСО РАО, дает возможность получить объективные показатели для принятия решения о классификации РАО по показателям, характеризующим потенциальную опасность РАО и позволяет безопасно и экономически эффективно организовать обращение с отходами. 3

Основные принципы обращения с РАО Основные принципы текущей технологической политики в области обращения с Основные принципы обращения с РАО Основные принципы текущей технологической политики в области обращения с РАО на АЭС: § снижение объёмов образования эксплуатационных отходов; § все образовавшиеся РАО должны быть переработаны; § все образовавшиеся РАО должны быть кондиционированы; § Национальному оператору должно передаваться минимальное количество РАО. 4

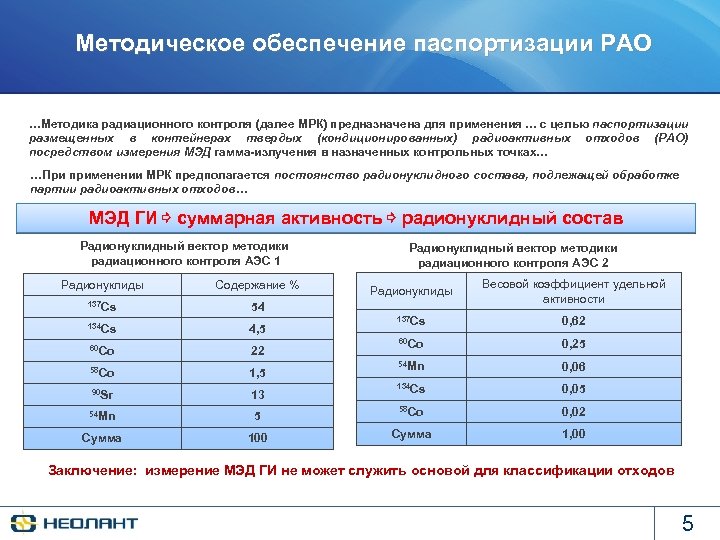

Методическое обеспечение паспортизации РАО …Методика радиационного контроля (далее МРК) предназначена для применения … с Методическое обеспечение паспортизации РАО …Методика радиационного контроля (далее МРК) предназначена для применения … с целью паспортизации размещенных в контейнерах твердых (кондиционированных) радиоактивных отходов (РАО) посредством измерения МЭД гамма-излучения в назначенных контрольных точках… …При применении МРК предполагается постоянство радионуклидного состава, подлежащей обработке партии радиоактивных отходов… МЭД ГИ ⇨ суммарная активность ⇨ радионуклидный состав Радионуклидный вектор методики радиационного контроля АЭС 1 Радионуклиды Содержание % 137 Cs 4, 5 60 Co 22 58 Co 1, 5 90 Sr 13 54 Mn 5 Сумма 100 Радионуклиды Весовой коэффициент удельной активности 137 Cs 0, 62 60 Co 0, 25 54 Mn 0, 06 134 Cs 0, 05 58 Co 0, 02 Сумма 1, 00 54 134 Cs Радионуклидный вектор методики радиационного контроля АЭС 2 Заключение: измерение МЭД ГИ не может служить основой для классификации отходов 5

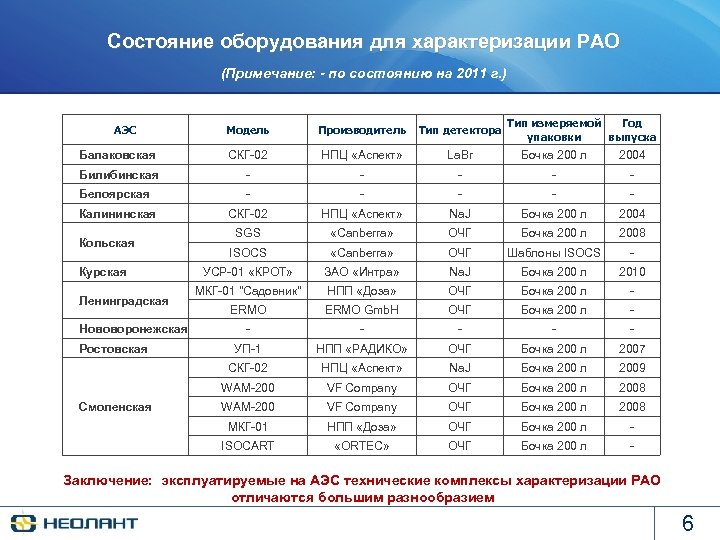

Состояние оборудования для характеризации РАО (Примечание: - по состоянию на 2011 г. ) АЭС Состояние оборудования для характеризации РАО (Примечание: - по состоянию на 2011 г. ) АЭС Тип измеряемой Год упаковки выпуска Модель Производитель Тип детектора Балаковская СКГ-02 НПЦ «Аспект» La. Br Бочка 200 л 2004 Билибинская - - - Белоярская - - - Калининская СКГ-02 НПЦ «Аспект» Na. J Бочка 200 л 2004 SGS «Canberra» ОЧГ Бочка 200 л 2008 ISOCS «Canberra» ОЧГ Шаблоны ISOCS - УСР-01 «КРОТ» ЗАО «Интра» Na. J Бочка 200 л 2010 МКГ-01 "Садовник" НПП «Доза» ОЧГ Бочка 200 л - ERMO Gmb. H ОЧГ Бочка 200 л - - - УП-1 НПП «РАДИКО» ОЧГ Бочка 200 л 2007 СКГ-02 НПЦ «Аспект» Na. J Бочка 200 л 2009 WAM-200 VF Company ОЧГ Бочка 200 л 2008 МКГ-01 НПП «Доза» ОЧГ Бочка 200 л - ISOCART «ORTEC» ОЧГ Бочка 200 л - Кольская Курская Ленинградская Нововоронежская Ростовская Смоленская Заключение: эксплуатируемые на АЭС технические комплексы характеризации РАО отличаются большим разнообразием 6

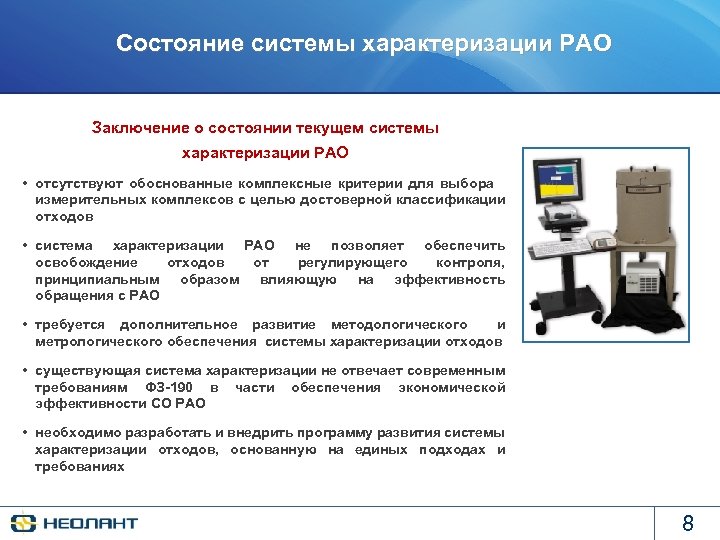

Состояние системы характеризации РАО Заключение о состоянии текущем системы характеризации РАО • отсутствуют обоснованные Состояние системы характеризации РАО Заключение о состоянии текущем системы характеризации РАО • отсутствуют обоснованные комплексные критерии для выбора измерительных комплексов с целью достоверной классификации отходов • система характеризации РАО не позволяет обеспечить освобождение отходов от регулирующего контроля, принципиальным образом влияющую на эффективность обращения с РАО • требуется дополнительное развитие методологического и метрологического обеспечения системы характеризации отходов • существующая система характеризации не отвечает современным требованиям ФЗ-190 в части обеспечения экономической эффективности СО РАО • необходимо разработать и внедрить программу развития системы характеризации отходов, основанную на единых подходах и требованиях 8

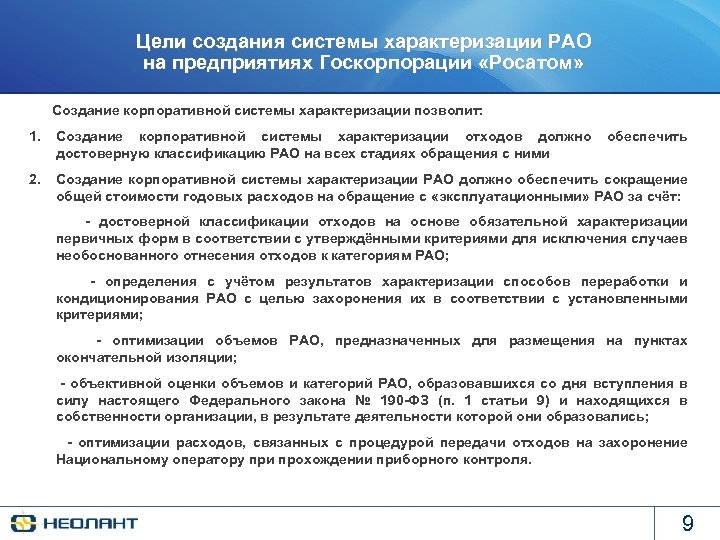

Цели создания системы характеризации РАО на предприятиях Госкорпорации «Росатом» Создание корпоративной системы характеризации позволит: Цели создания системы характеризации РАО на предприятиях Госкорпорации «Росатом» Создание корпоративной системы характеризации позволит: 1. Создание корпоративной системы характеризации отходов должно обеспечить достоверную классификацию РАО на всех стадиях обращения с ними 2. Создание корпоративной системы характеризации РАО должно обеспечить сокращение общей стоимости годовых расходов на обращение с «эксплуатационными» РАО за счёт: - достоверной классификации отходов на основе обязательной характеризации первичных форм в соответствии с утверждёнными критериями для исключения случаев необоснованного отнесения отходов к категориям РАО; - определения с учётом результатов характеризации способов переработки и кондиционирования РАО с целью захоронения их в соответствии с установленными критериями; - оптимизации объемов РАО, предназначенных для размещения на пунктах окончательной изоляции; - объективной оценки объемов и категорий РАО, образовавшихся со дня вступления в силу настоящего Федерального закона № 190 -ФЗ (п. 1 статьи 9) и находящихся в собственности организации, в результате деятельности которой они образовались; - оптимизации расходов, связанных с процедурой передачи отходов на захоронение Национальному оператору при прохождении приборного контроля. 9

Задачи освобождения отходов от регулирующего контроля Освобождение отходов от регулирующего контроля является ключевой деятельностью, Задачи освобождения отходов от регулирующего контроля Освобождение отходов от регулирующего контроля является ключевой деятельностью, которая принципиальным образом влияет на эффективность обращения с РАО. При нормальной эксплуатации от регулирующего контроля освобождается 60 -70% ТРО образующихся в зоне строгого режима. При правильной организации работ это число существенно увеличивается. Освобождение отходов от регулирующего контроля основано на их детальной сортировке и характеризации первичных форм с применением автоматизированных установок для характеризации отходов. Вывоз отходов на полигон промышленных отходов , рециклирование металлических отходов должны происходить в стандартном режиме. 11

Экономические аспекты применения системы характеризации РАО Распределение объёмов РАО по категориям без учета характеризации Экономические аспекты применения системы характеризации РАО Распределение объёмов РАО по категориям без учета характеризации Доля в объеме ТРО, % Категория НАО (низкоактивные) 90 -95 САО (среднеактивные) 6 -10 ВАО (высокоактивные) 0, 2 -0, 6 Распределение объёмов РАО по категориям с учетом результатов характеризации Доля в объеме ТРО, % Категория АЭС «Дукованы» Чехия ИАЭС, Литва 62 50 53 - 25 26, 5 23, 5 16, 5 12 САО (среднеактивные) 14 8 8 ВАО (высокоактивные) 0, 5 0, 5 Промышленные отходы ОНАО (очень низкоактивные) НАО (низкоактивные) Бал. АЭС 12

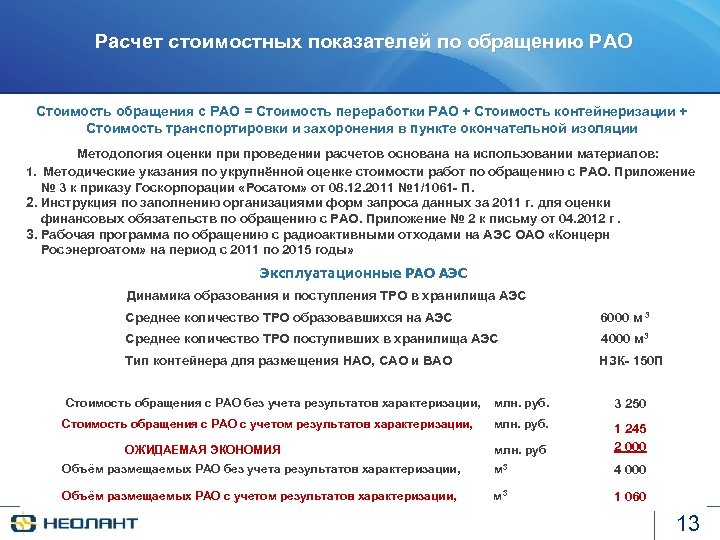

Расчет стоимостных показателей по обращению РАО Стоимость обращения с РАО = Стоимость переработки РАО Расчет стоимостных показателей по обращению РАО Стоимость обращения с РАО = Стоимость переработки РАО + Стоимость контейнеризации + Стоимость транспортировки и захоронения в пункте окончательной изоляции Методология оценки проведении расчетов основана на использовании материалов: 1. Методические указания по укрупнённой оценке стоимости работ по обращению с РАО. Приложение № 3 к приказу Госкорпорации «Росатом» от 08. 12. 2011 № 1/1061 - П. 2. Инструкция по заполнению организациями форм запроса данных за 2011 г. для оценки финансовых обязательств по обращению с РАО. Приложение № 2 к письму от 04. 2012 г. 3. Рабочая программа по обращению с радиоактивными отходами на АЭС ОАО «Концерн Росэнергоатом» на период с 2011 по 2015 годы» Эксплуатационные РАО АЭС Динамика образования и поступления ТРО в хранилища АЭС Среднее количество ТРО образовавшихся на АЭС 6000 м 3 Среднее количество ТРО поступивших в хранилища АЭС 4000 м 3 Тип контейнера для размещения НАО, САО и ВАО НЗК- 150 П Стоимость обращения с РАО без учета результатов характеризации, млн. руб. 3 250 Стоимость обращения с РАО с учетом результатов характеризации, млн. руб. ОЖИДАЕМАЯ ЭКОНОМИЯ млн. руб 1 245 2 000 Объём размещаемых РАО без учета результатов характеризации, м 3 4 000 Объём размещаемых РАО с учетом результатов характеризации, м 3 1 060 13

Расчет стоимостных показателей по обращению РАО Стоимость обращения с РАО = Стоимость переработки РАО Расчет стоимостных показателей по обращению РАО Стоимость обращения с РАО = Стоимость переработки РАО + Стоимость контейнеризации + Стоимость транспортировки и захоронения в пункте окончательной изоляции Методология оценки проведении расчетов основана на использовании материалов: 1. Методические указания по укрупнённой оценке стоимости работ по обращению с РАО. Приложение № 3 к приказу Госкорпорации «Росатом» от 08. 12. 2011 № 1/1061 - П. 2. Инструкция по заполнению организациями форм запроса данных за 2011 г. для оценки финансовых обязательств по обращению с РАО. Приложение № 2 к письму от 04. 2012 г. 3. Материалы обоснования лицензий на вывод из эксплуатации энергоблоков № 1, 2 Нововоронежской АЭС Вывод из эксплуатации энергоблоков № 1, 2 Нововоронежской АЭС первый этап «Подготовка к сохранению под наблюдением блока АС» 3027 м 3 второй этап «Сохранение под наблюдением блока АС» 5028 м 3 третий этап «Ликвидация блока АС, как радиационного объекта» 6762 м 3 РАО размещаются: САО и ВАО в контейнерах типа НЗК- 150 П НАО в контейнерах типа КМЗ- 3. 0 Стоимость обращения с РАО без учета результатов характеризации, млн. руб. 23 700 Стоимость обращения с РАО с учетом результатов характеризации, млн. руб. 19 500 ОЖИДАЕМАЯ ЭКОНОМИЯ, млн. руб. Объём размещаемых РАО без учета результатов характеризации, м 3 Объём размещаемых РАО с учетом результатов характеризации, м 3 4 200 10 400 5 580 14

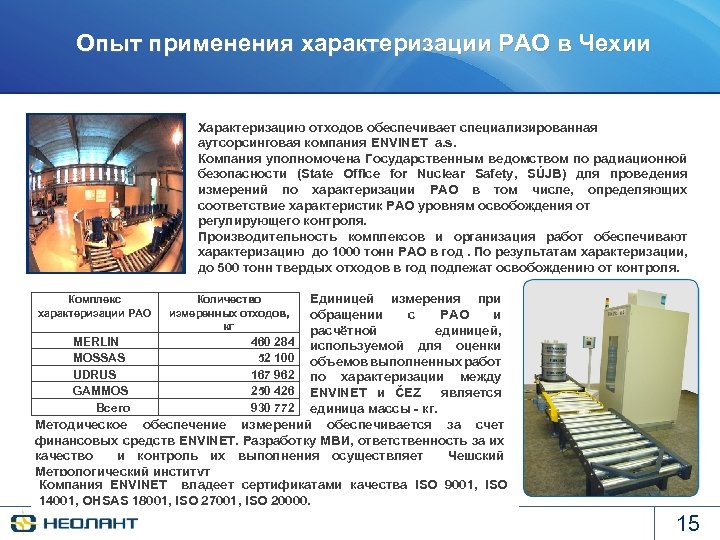

Опыт применения характеризации РАО в Чехии Характеризацию отходов обеспечивает специализированная аутсорсинговая компания ENVINET a. Опыт применения характеризации РАО в Чехии Характеризацию отходов обеспечивает специализированная аутсорсинговая компания ENVINET a. s. Компания уполномочена Государственным ведомством по радиационной безопасности (State Office for Nuclear Safety, SÚJB) для проведения измерений по характеризации РАО в том числе, определяющих соответствие характеристик РАО уровням освобождения от регулирующего контроля. Производительность комплексов и организация работ обеспечивают характеризацию до 1000 тонн РАО в год. По результатам характеризации, до 500 тонн твердых отходов в год подлежат освобождению от контроля. Единицей измерения при обращении с РАО и расчётной единицей, MERLIN 460 284 используемой для оценки MOSSAS 52 100 объемов выполненных работ UDRUS 167 962 по характеризации между GAMMOS 250 426 ENVINET и ČEZ является Всего 930 772 единица массы - кг. Методическое обеспечение измерений обеспечивается за счет финансовых средств ENVINET. Разработку МВИ, ответственность за их качество и контроль их выполнения осуществляет Чешский Метрологический институт Компания ENVINET владеет сертификатами качества ISO 9001, ISO 14001, OHSAS 18001, ISO 27001, ISO 20000. Комплекс характеризации РАО Количество измеренных отходов, кг 15

СПАСИБО ЗА ВНИМАНИЕ! 16 СПАСИБО ЗА ВНИМАНИЕ! 16
