ЗАДАЧИ ЗАДАЧИ

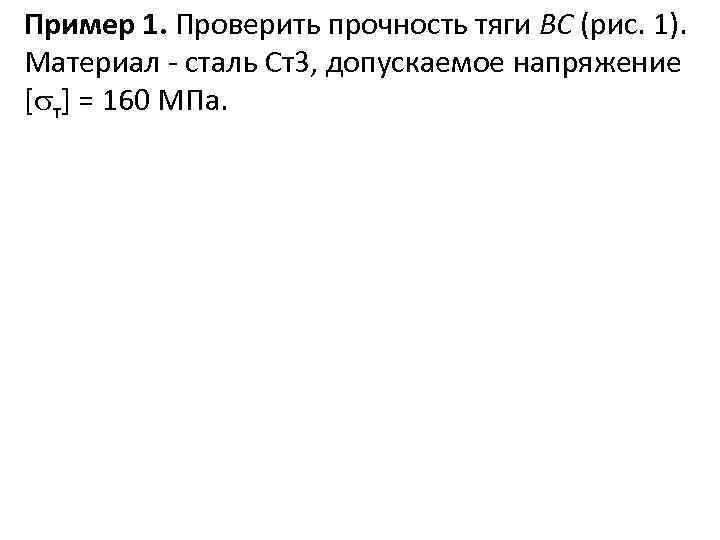

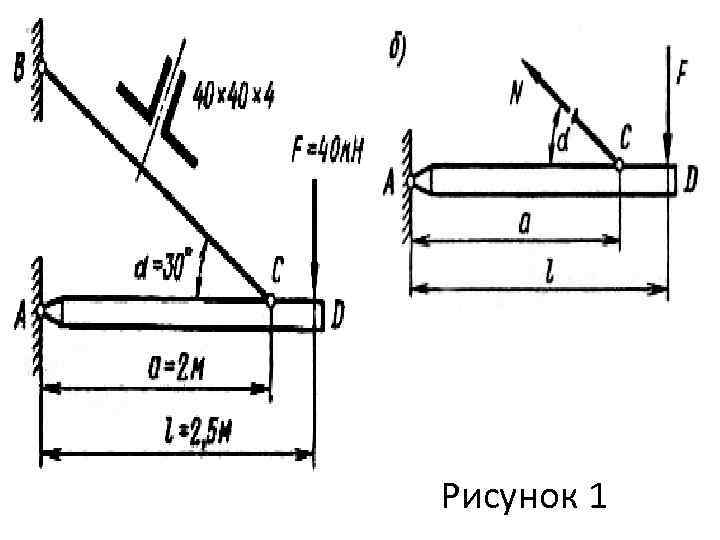

Пример 1. Проверить прочность тяги ВС (рис. 1). Материал - сталь Ст3, допускаемое напряжение Пример 1. Проверить прочность тяги ВС (рис. 1). Материал - сталь Ст3, допускаемое напряжение [ т] = 160 МПа.

Рисунок 1 Рисунок 1

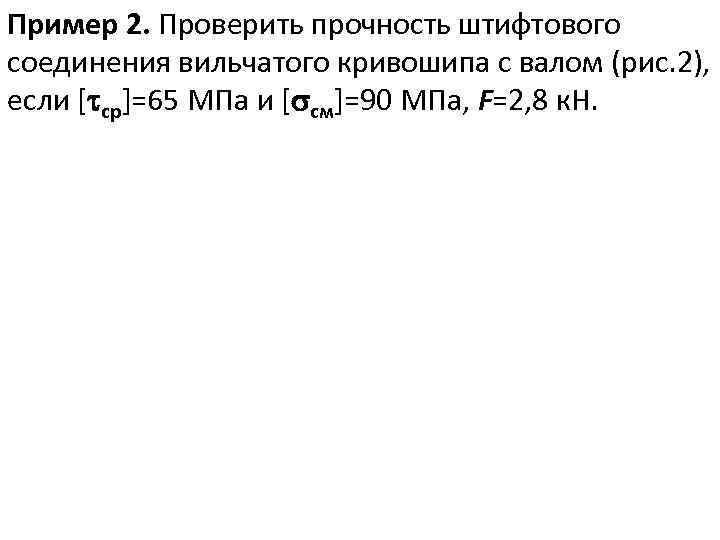

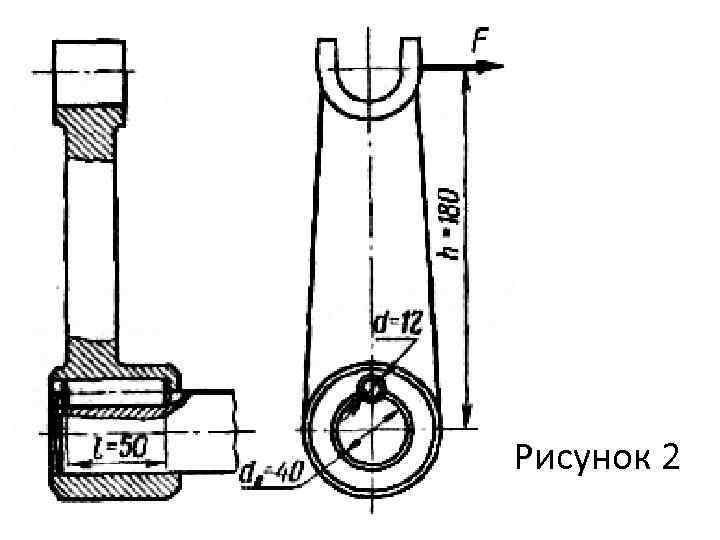

Пример 2. Проверить прочность штифтового соединения вильчатого кривошипа с валом (рис. 2), если [ Пример 2. Проверить прочность штифтового соединения вильчатого кривошипа с валом (рис. 2), если [ сp]=65 МПа и [ см]=90 МПа, F=2, 8 к. Н.

Рисунок 2 Рисунок 2

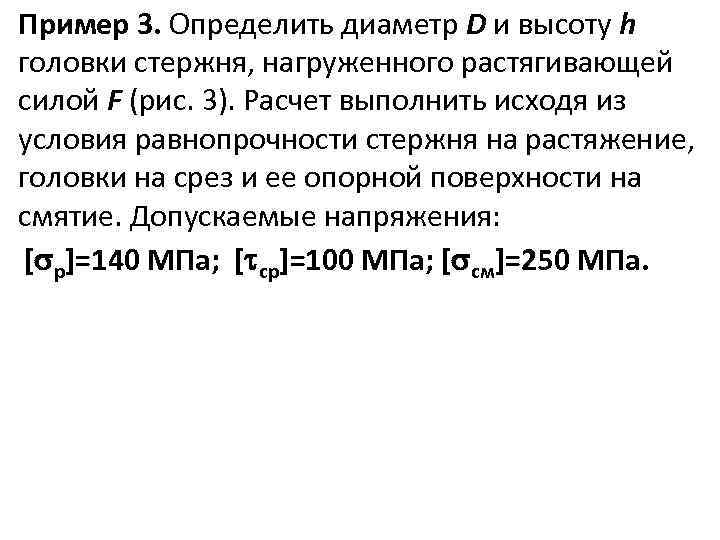

Пример 3. Определить диаметр D и высоту h головки стержня, нагруженного растягивающей силой F Пример 3. Определить диаметр D и высоту h головки стержня, нагруженного растягивающей силой F (рис. 3). Расчет выполнить исходя из условия равнопрочности стержня на растяжение, головки на срез и ее опорной поверхности на смятие. Допускаемые напряжения: [ р]=140 МПа; [ ср]=100 МПа; [ см]=250 МПа.

Рисунок 3 Рисунок 3

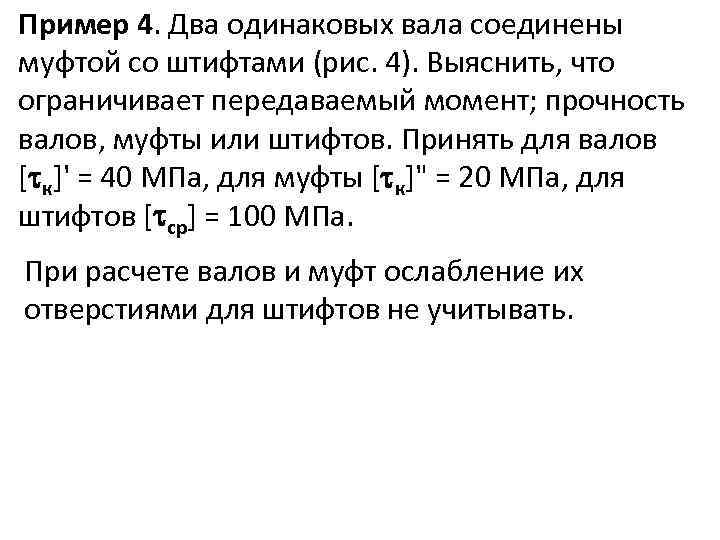

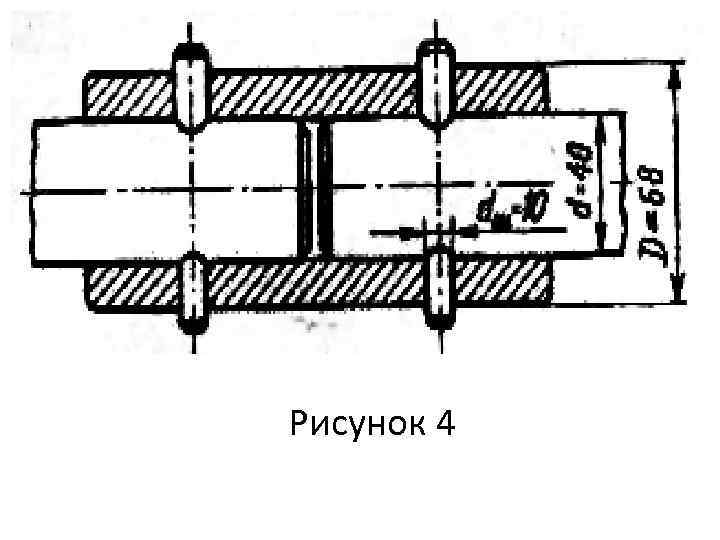

Пример 4. Два одинаковых вала соединены муфтой со штифтами (рис. 4). Выяснить, что ограничивает Пример 4. Два одинаковых вала соединены муфтой со штифтами (рис. 4). Выяснить, что ограничивает передаваемый момент; прочность валов, муфты или штифтов. Принять для валов [ к]' = 40 МПа, для муфты [ к]" = 20 МПа, для штифтов [ ср] = 100 МПа. При расчете валов и муфт ослабление их отверстиями для штифтов не учитывать.

Рисунок 4 Рисунок 4

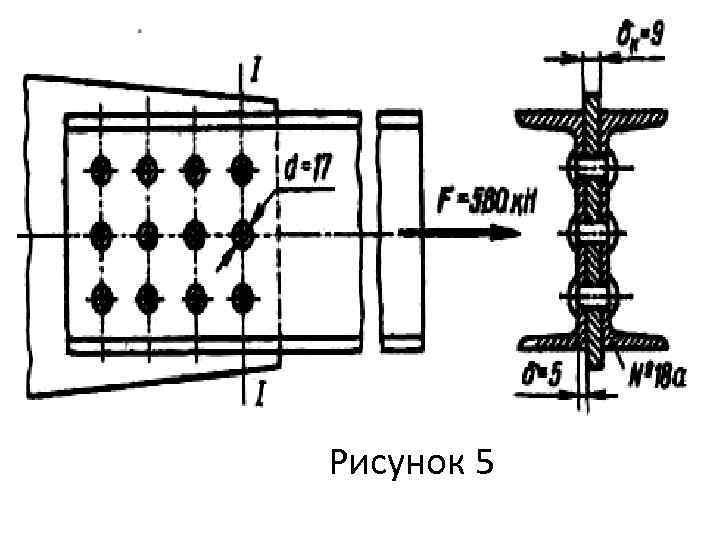

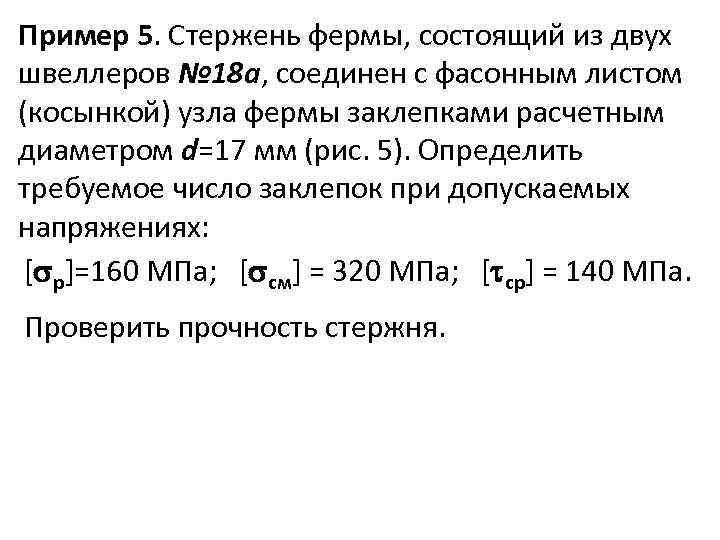

Пример 5. Стержень фермы, состоящий из двух швеллеров № 18 а, соединен с фасонным Пример 5. Стержень фермы, состоящий из двух швеллеров № 18 а, соединен с фасонным листом (косынкой) узла фермы заклепками расчетным диаметром d=17 мм (рис. 5). Определить требуемое число заклепок при допускаемых напряжениях: [ р]=160 МПа; [ cм] = 320 МПа; [ cp] = 140 МПа. Проверить прочность стержня.

Рисунок 5 Рисунок 5

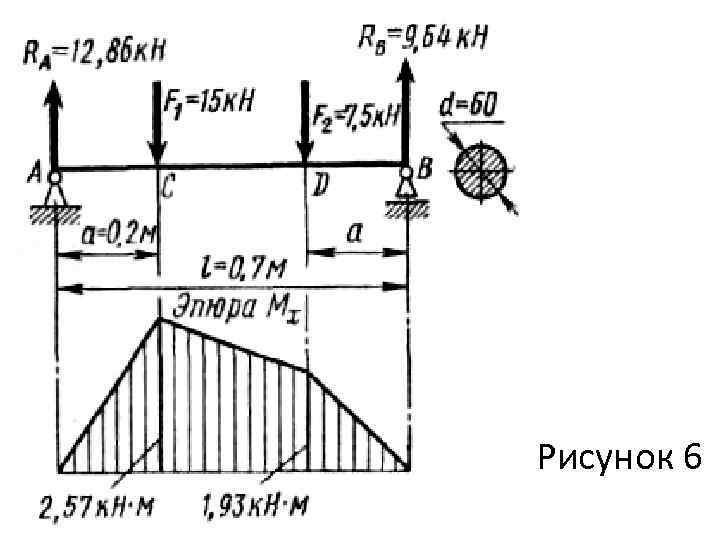

Пример 6. Проверить прочность заданной стальной балки (рис. 6). Допускаемое напряжение [ ] = Пример 6. Проверить прочность заданной стальной балки (рис. 6). Допускаемое напряжение [ ] = 120 МПа.

Рисунок 6 Рисунок 6

Пример 7. Двутавровая балка (рис. 7, а) изготовлена из стали Ст3, имеющей предел текучести Пример 7. Двутавровая балка (рис. 7, а) изготовлена из стали Ст3, имеющей предел текучести т=240 МПа. Проверить прочность балки, если заданный коэффициент запаса прочности [nт] = 1, 5.

Рисунок 7 Рисунок 7

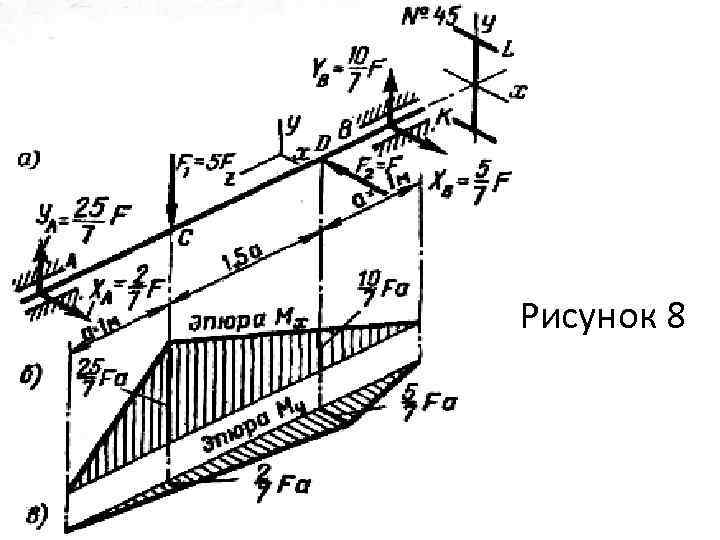

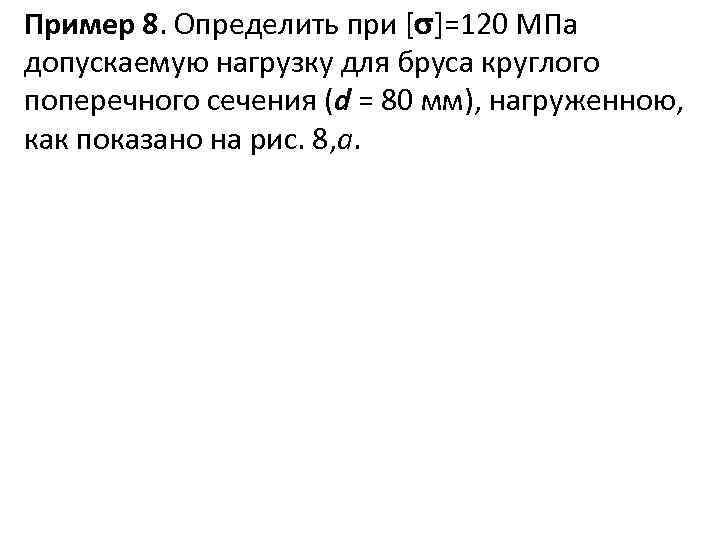

Пример 8. Определить при [ ]=120 МПа допускаемую нагрузку для бруса круглого поперечного сечения Пример 8. Определить при [ ]=120 МПа допускаемую нагрузку для бруса круглого поперечного сечения (d = 80 мм), нагруженною, как показано на рис. 8, а.

Рисунок 8 Рисунок 8

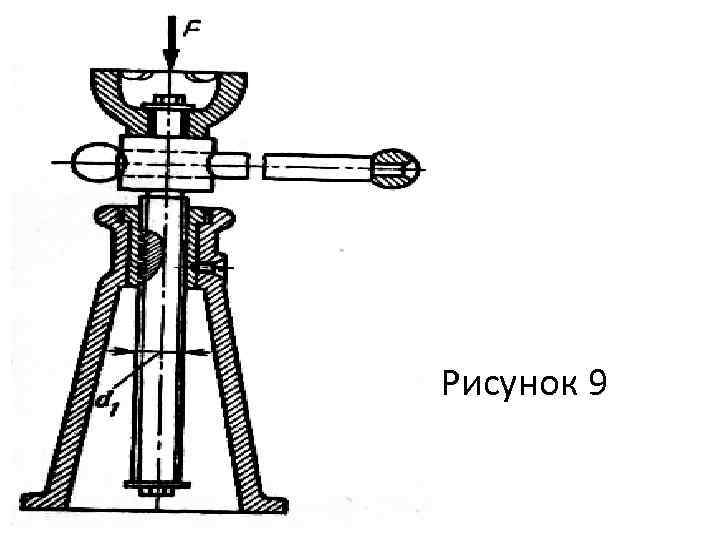

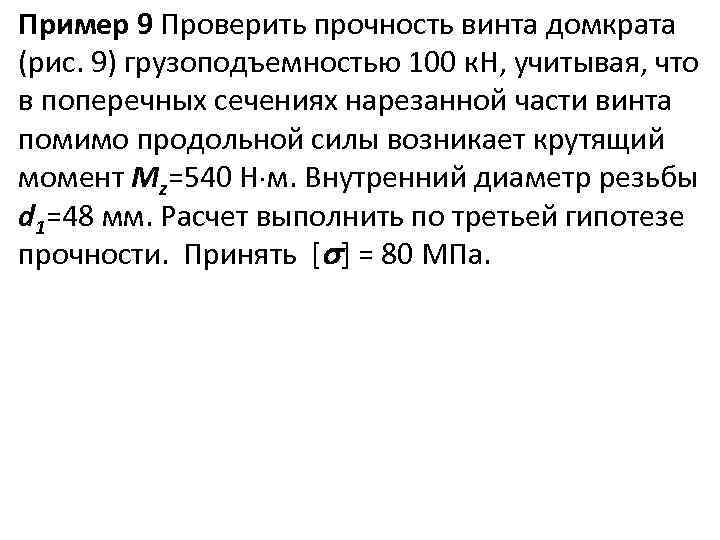

Пример 9 Проверить прочность винта домкрата (рис. 9) грузоподъемностью 100 к. Н, учитывая, что Пример 9 Проверить прочность винта домкрата (рис. 9) грузоподъемностью 100 к. Н, учитывая, что в поперечных сечениях нарезанной части винта помимо продольной силы возникает крутящий момент Mz=540 Н м. Внутренний диаметр резьбы d 1=48 мм. Расчет выполнить по третьей гипотезе прочности. Принять [ ] = 80 МПа.

Рисунок 9 Рисунок 9

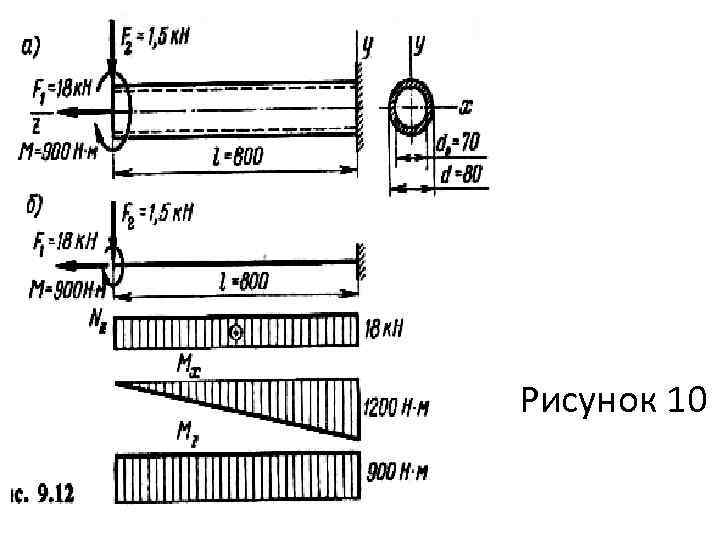

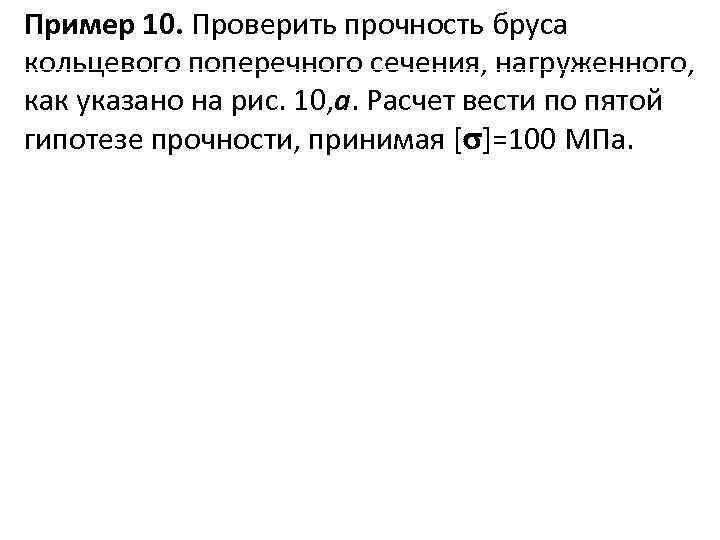

Пример 10. Проверить прочность бруса кольцевого поперечного сечения, нагруженного, как указано на рис. 10, Пример 10. Проверить прочность бруса кольцевого поперечного сечения, нагруженного, как указано на рис. 10, а. Расчет вести по пятой гипотезе прочности, принимая [ ]=100 МПа.

Рисунок 10 Рисунок 10
