Задачи по уравнению Бернулли
Уравнение Бернулли Для невязкой жидкости Для вязкой жидкости Сопротивления: общие линейные местные λ — коэффициент гидравлического трения; ζ — коэффициент местного сопротивления
Задача 11 Построить для заданной схемы пьезометрическую и напорную линии для невязкой жидкости р2=0 d 1 Напорная линия d 2 Пьезометрическая линия
Задача 12 Построить для заданной схемы пьезометрическую и напорную линии для невязкой жидкости d 1 d 2 Напорная линия Пьезометрическая линия
Задача 13 Построить для заданной схемы пьезометрическую и напорную линии для вязкой жидкости hвх hl 1 hвн. с hl 2 d 1 d 2 Пьезометрическая линия Напорная линия Линия полного гидродинамического напора
Задача 14 Построить для заданной схемы пьезометрическую и напорную линии для вязкой жидкости hвх h l 1 hвн. с hl 2 d 1 d 2 Пьезометрическая линия Напорная линия Линия полного гидродинамического напора

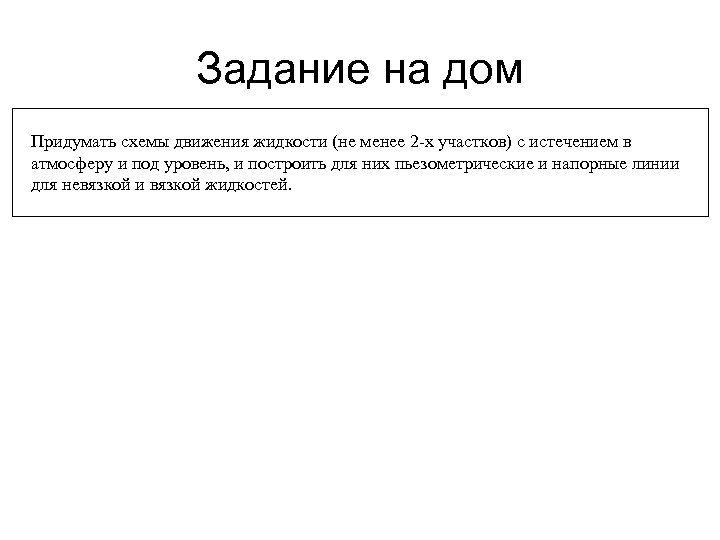

Задание на дом Придумать схемы движения жидкости (не менее 2 -х участков) с истечением в атмосферу и под уровень, и построить для них пьезометрические и напорные линии для невязкой и вязкой жидкостей.
Задача 15 Определить расход воды в водомере Вентури, пренебрегая сопротивлениями, если d 1 = 0, 1 м, d 2 = 0, 05 м, h = 1, 0 м z 1 = z 2 h d 1 d 2
Задача 16 На какую высоту h может засасываться вода по трубке, присоединенной к узкому сечению водомера Вентури, пренебрегая сопротивлениями, если d 1 = 0, 05 м, d 2 = 0, 025 м, Q = 0, 0027 м 3/с, h 1 = 80 см z 1 = z 2 h 1 d 2 d 1 h
Режимы движения жидкости Существуют два режима движения. Первый режим движения жидкости характеризующийся параллельно-струйным течением называют ламинарным, а второй режим, когда жидкость течет, перемешиваясь с окружающей жидкостью — турбулентным. Критерий режимов движения — число Рейнольдса Для цилиндрических трубопроводов значение L=d, для каналов и труб не круглой формы L=R.
Задача 17 Определить режим движения жидкости для следующего потока, при t 0 = 150: труба водопроводная d = 5 см, v = 1, 0 м/с Кинематическая вязкость определяется либо по таблицам, либо по формуле Режим движения — турбулентный
Задача 18 Определить режим движения жидкости для следующего потока, при t 0 = 150: канал трапецеидального сечения отводит воду, его ширина по дну b = 10 м, глубина h = 3, 5 м, коэффициент заложения откосов m = 1, 5, v = 0, 8 м/с Режим движения — турбулентный
Задача 19 Определить режим движения жидкости для следующего потока, при t 0 = 150: нефтепровод d = 20 см, v = 0, 5 м/с, ν = 0, 8 см 2/с Режим движения — ламинарный

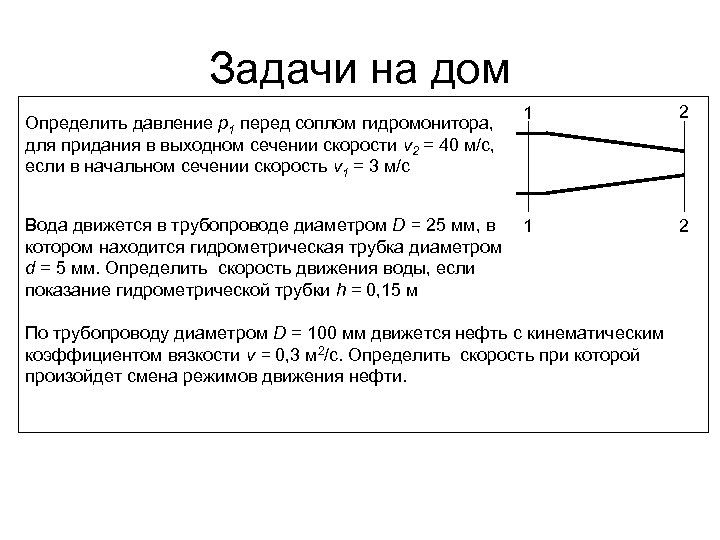

Задачи на дом Определить давление р1 перед соплом гидромонитора, для придания в выходном сечении скорости v 2 = 40 м/с, если в начальном сечении скорость v 1 = 3 м/с Вода движется в трубопроводе диаметром D = 25 мм, в котором находится гидрометрическая трубка диаметром d = 5 мм. Определить скорость движения воды, если показание гидрометрической трубки h = 0, 15 м 1 2 По трубопроводу диаметром D = 100 мм движется нефть с кинематическим коэффициентом вязкости ν = 0, 3 м 2/с. Определить скорость при которой произойдет смена режимов движения нефти.
Задача 20 Из бака при постоянном напоре Н = 5 м по горизонтальному трубопроводу длиной l = 100 м и диаметром d = 0, 1 м вода вытекает в атмосферу, на расстоянии l 1 = 80 м от начала трубопровода установлен вентиль. Определить расход воды. 1 1 H 2 2
Задача 20 (продолжение) hвх hl 1 H hвент hl—l 1
Задача 21 Из бака вытекает вода по трубопроводу, имеющему два участка: d 1 = 100 мм, l 1 = 30 м, d 2 = 150 мм, l 2 = 50 м. На расстоянии 10 м от конца установлена задвижка закрытая на ¼. Определить расход и скорости воды при Н = 8, 4 м d 2, l 2 d 1, l 1
Задача 21 (продолжение) По данным расчетов построить пьезометрическую и напорную линии (лучше на миллиметровке)
Задачи на дом Определить пропускную способность дюкера (рис. 1) диаметром d = 700 мм, длиной L = 435 м, если разность отметок z 1 - z 2 = 3. 2 м. Из реки вода поступает в колодец с расходом Q = 50 л/с по стальной трубе длиной L = 120 м, имеющей обратный клапан с сеткой и задвижку (рис. 2). Определить разность уровней воды в реке и колодце при диаметре трубы d = 100 мм. Рис. 1 Рис. 2
