Задачи на построение сечений многогранников

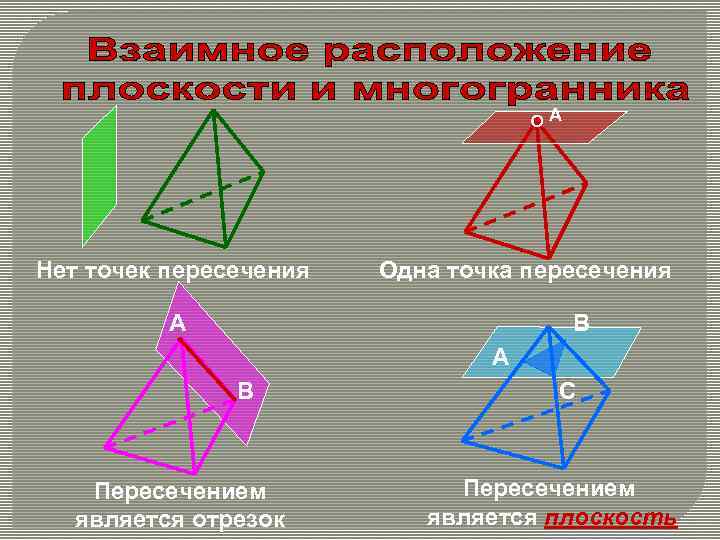

А Нет точек пересечения Одна точка пересечения В А А В Пересечением является отрезок С Пересечением является плоскость

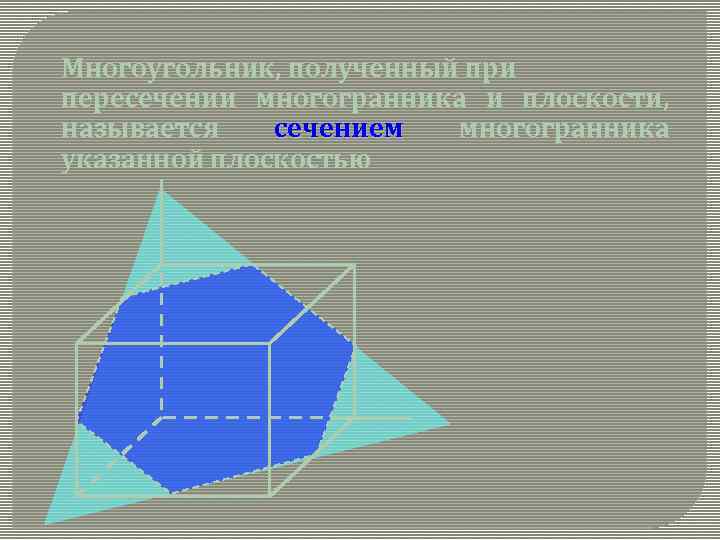

Многоугольник, полученный при пересечении многогранника и плоскости, называется сечением многогранника указанной плоскостью

Основные понятия Секущей плоскостью многогранника называется такая плоскость, по обе стороны от которой есть точки данного многогранника. Сечением многогранника называется фигура, состоящая из всех точек, которые являются общими для многогранника и секущей плоскости. Рис. 1 Рис. 2

Секущая плоскость пересекает грани многогранника по отрезкам, поэтому сечение многогранника есть многоугольник, лежащий в секущей плоскости. Очевидно, что количество сторон этого многоугольника не может превышать количества граней данного многогранника. Например (см. рис. 3), в пятиугольной призме (всего 7 граней) в сечении могут получиться: треугольник, 4 -угольник, 5 -угольник, 6 -угольник или 7 -угольник. Рис. 3

№ 1. Построить сечение, определенное точками K, L, M. Р 1. Прямая КМ K 2. Прямая МL L 3. Прямая КL В КМL –сечение ? А M (аксиома 1)

N 2. Построить сечение, определяемое параллельными прямыми АА 1 и CC 1. В 1 С 1 А 1 1. Прямая А 1 С 1 2. Прямая АС D 1 АА 1 С 1 С - сечение В А С D ?

N 3. Построить сечение, определяемое пересекающимися прямыми АС 1 и А 1 С. В 1 А 1 С 1 D 1 2. Прямые АА 1 и СС 1 АА 1 С 1 С - сечение В А 1. Прямые А 1 С 1 и АС С D ? (следствие 2)

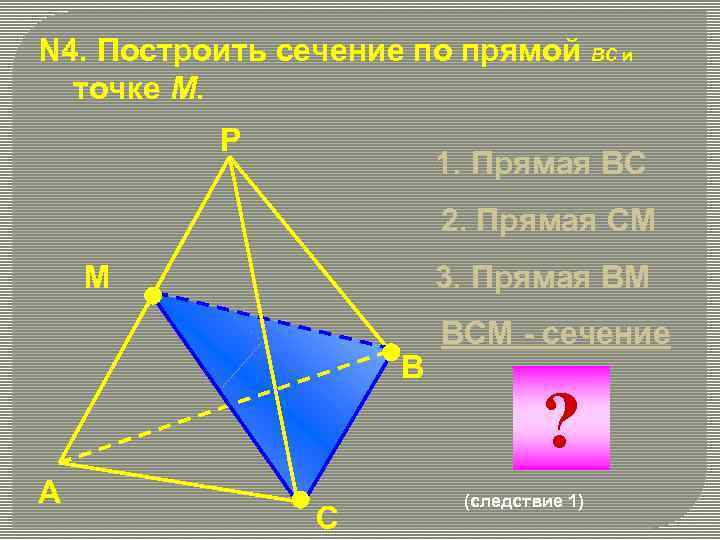

N 4. Построить сечение по прямой BC и точке М. Р 1. Прямая ВС 2. Прямая СМ М 3. Прямая ВМ В А С ВСМ - сечение ? (следствие 1)

N 5. Определите вид сечения куба АВСДА 1 В 1 С 1 Д 1 плоскостью, проходящей через ребро А 1 Д 1 и середину ребра ВВ 1. D 1 С 1 А 1 В 1 1. Прямая А 1 М 2. Прямая МК A 1 D 1 К 3. Прямая D 1 K A 1 D 1 KM - сечение D А С М В

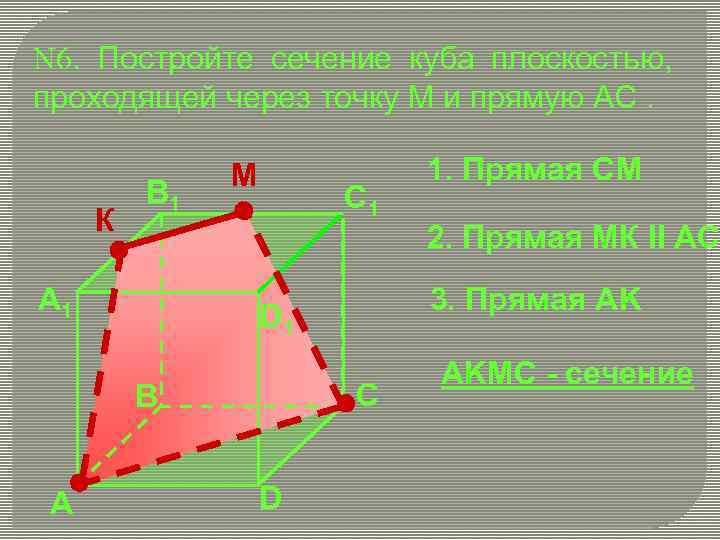

N 6. Постройте сечение куба плоскостью, проходящей через точку М и прямую АС. К В 1 А 1 М С 1 А С D 2. Прямая МК II AC 3. Прямая AK D 1 В 1. Прямая СМ AKМС - сечение

N 7. Построить сечение правильной призмы плоскостью, проходящей через ребро АВ и точку М середину ребра В 1 С 1. А 1 К С 1 М В 1 А С 1. Прямая ВМ 2. Прямая МК параллельно АВ 3. Прямая АК АКМВ - сечение В

N 8. Построить сечение пирамиды плоскостью, проходящей через точку К и параллельно плоскости основания пирамиды. S 1. Прямая КМ II AD 2. Прямая КN II DC 3. Прямая МP II AB 4. Прямая PN II BC В P N M К С KMPN - сечение А D

Геометрия, 10 класс Тема: Построение сечений многогранников методом «следа» .

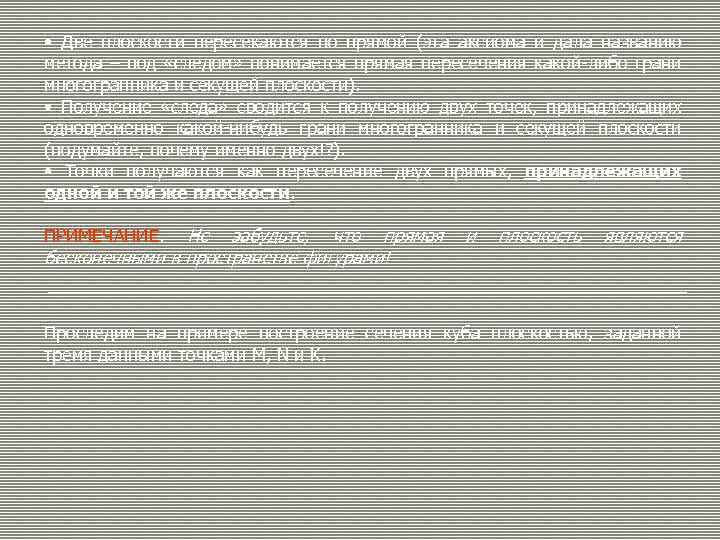

• Две плоскости пересекаются по прямой (эта аксиома и дала названию метода – под «следом» понимается прямая пересечения какой-либо грани многогранника и секущей плоскости). • Получение «следа» сводится к получению двух точек, принадлежащих одновременно какой-нибудь грани многогранника и секущей плоскости (подумайте, почему именно двух!? ). • Точки получаются как пересечение двух прямых, принадлежащих одной и той же плоскости. Не забудьте, что прямая бесконечными в пространстве фигурами! ПРИМЕЧАНИЕ. и плоскость являются Проследим на примере построение сечения куба плоскостью, заданной тремя данными точками M, N и K.

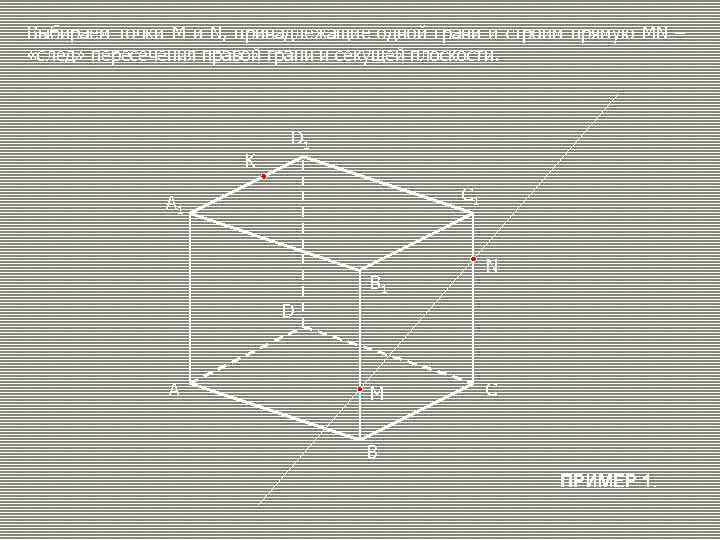

Выбираем точки М и N, принадлежащие одной грани и строим прямую MN – «след» пересечения правой грани и секущей плоскости. K D 1 C 1 A 1 B 1 N D A M C B ПРИМЕР 1.

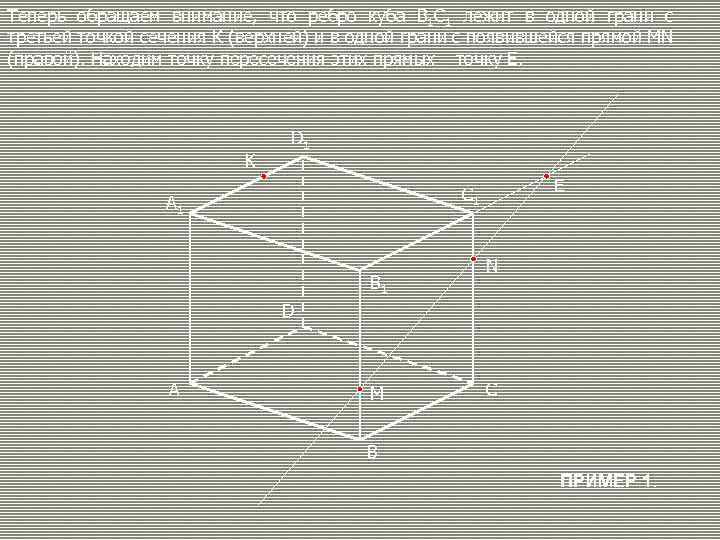

Теперь обращаем внимание, что ребро куба В 1 С 1 лежит в одной грани с третьей точкой сечения К (верхней) и в одной грани с появившейся прямой MN (правой). Находим точку пересечения этих прямых – точку Е. K D 1 E C 1 A 1 B 1 N D A M C B ПРИМЕР 1.

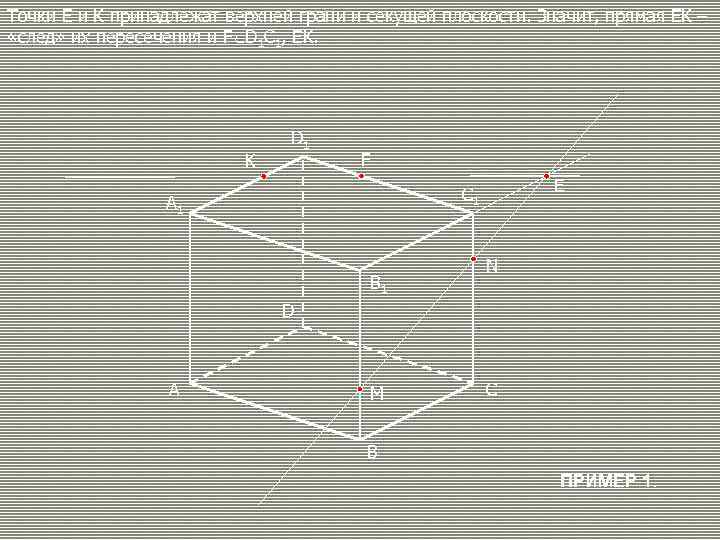

Точки Е и К принадлежат верхней грани и секущей плоскости. Значит, прямая ЕК – «след» их пересечения и F D 1 C 1, EK. K D 1 F E C 1 A 1 B 1 N D A M C B ПРИМЕР 1.

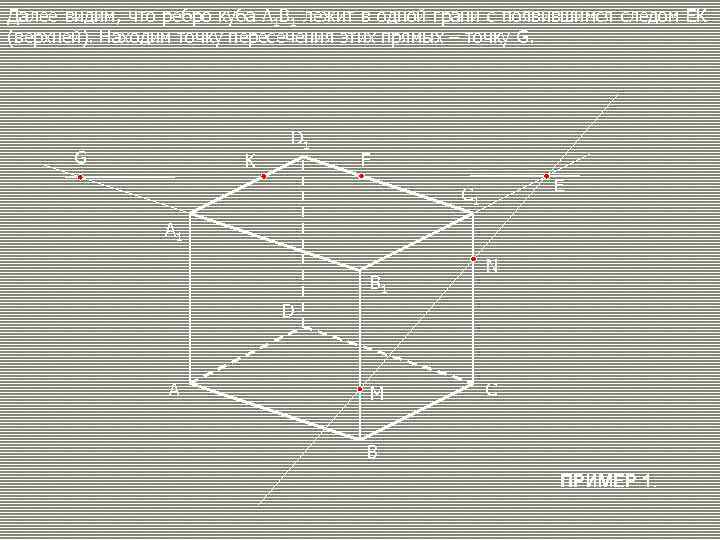

Далее видим, что ребро куба А 1 В 1 лежит в одной грани с появившимся следом ЕК (верхней). Находим точку пересечения этих прямых – точку G. G K D 1 F E C 1 A 1 B 1 N D A M C B ПРИМЕР 1.

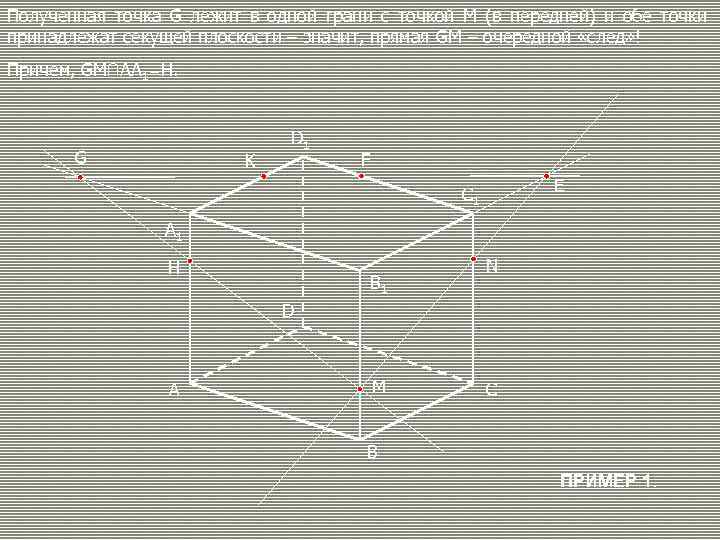

Полученная точка G лежит в одной грани с точкой М (в передней) и обе точки принадлежат секущей плоскости – значит, прямая GM – очередной «след» ! Причем, GM∩АА 1=Н. G K D 1 F E C 1 A 1 H B 1 N D A M C B ПРИМЕР 1.

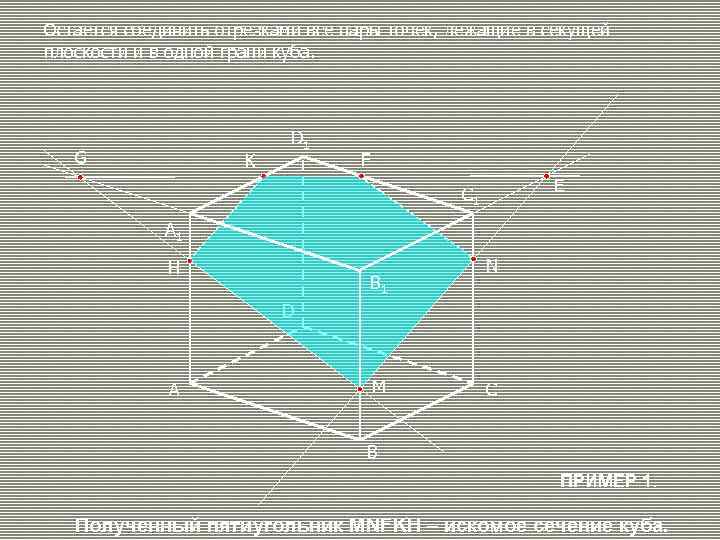

Остается соединить отрезками все пары точек, лежащие в секущей плоскости и в одной грани куба. G K D 1 F E C 1 A 1 H B 1 N D A M C B ПРИМЕР 1. Полученный пятиугольник MNFKH – искомое сечение куба.

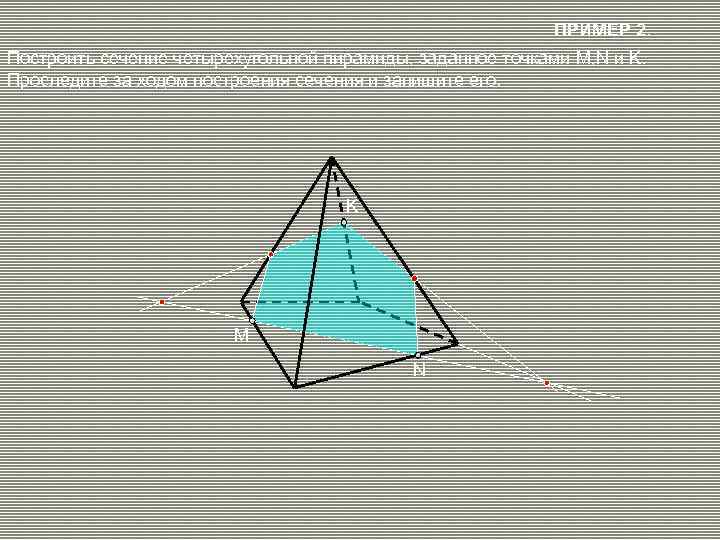

ПРИМЕР 2. Построить сечение четырехугольной пирамиды, заданное точками M, N и K. Проследите за ходом построения сечения и запишите его. K M N

ПРИМЕР 3. Построить сечение пятиугольной призмы, заданное точками M, N и K. Проследите за ходом построения сечения и запишите его. N M K

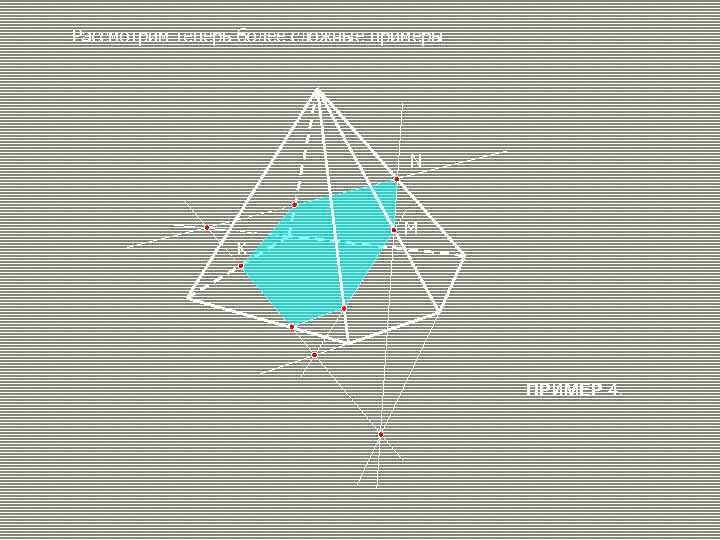

Рассмотрим теперь более сложные примеры N K M ПРИМЕР 4.

Помним о том, что вершина пирамиды – общая точка для всех боковых граней! K N M ПРИМЕР 5.

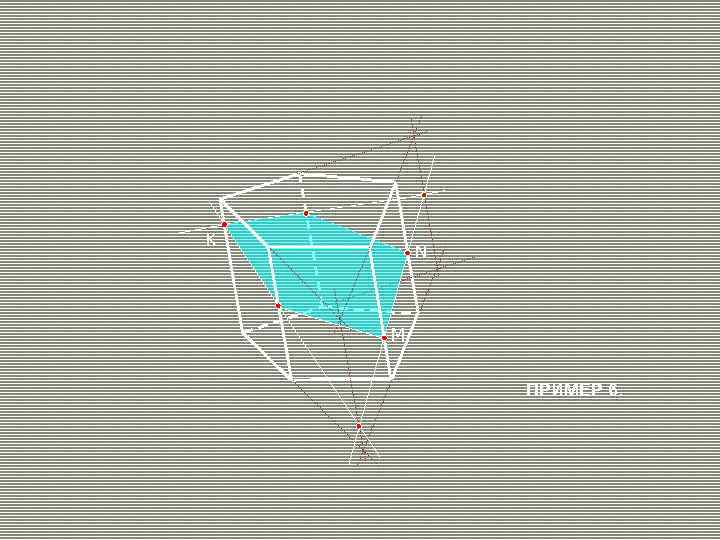

K N M ПРИМЕР 6.

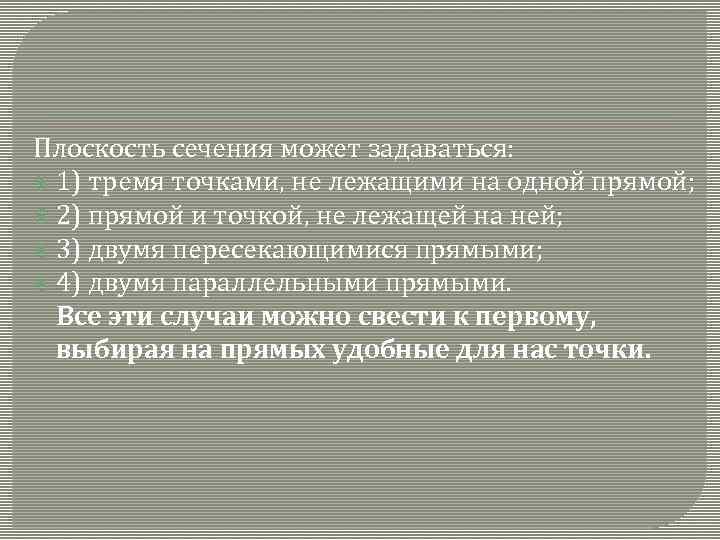

Плоскость сечения может задаваться: 1) тремя точками, не лежащими на одной прямой; 2) прямой и точкой, не лежащей на ней; 3) двумя пересекающимися прямыми; 4) двумя параллельными прямыми. Все эти случаи можно свести к первому, выбирая на прямых удобные для нас точки.

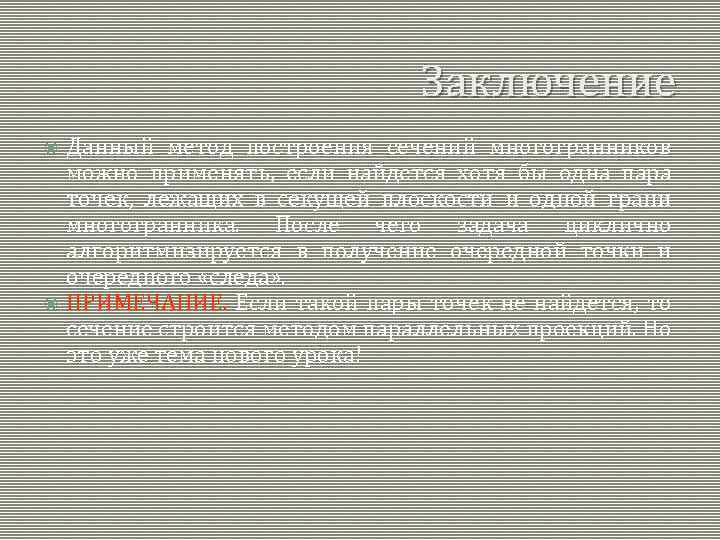

Заключение Данный метод построения сечений многогранников можно применять, если найдется хотя бы одна пара точек, лежащих в секущей плоскости и одной грани многогранника. После чего задача циклично алгоритмизируется в получение очередной точки и очередного «следа» . ПРИМЕЧАНИЕ. Если такой пары точек не найдется, то сечение строится методом параллельных проекций. Но это уже тема нового урока!
