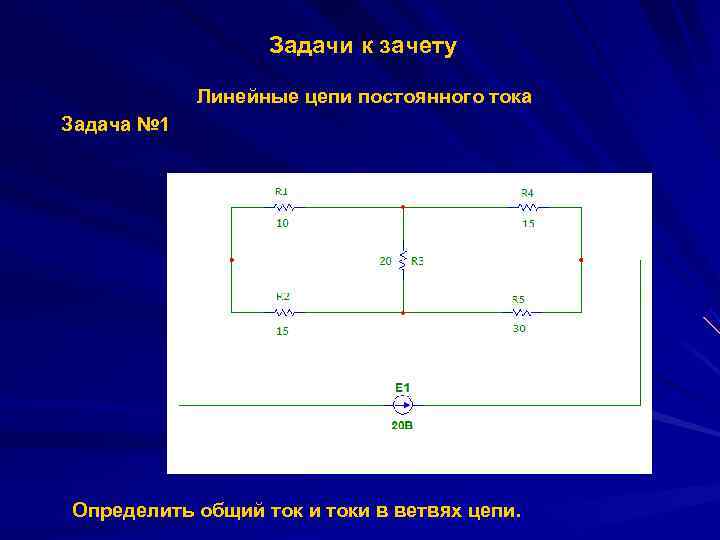

> Задачи к зачету Линейные цепи постоянного тока Задача № Задачи к зачету Линейные цепи постоянного тока Задача № 1 Определить общий ток и токи в ветвях цепи.

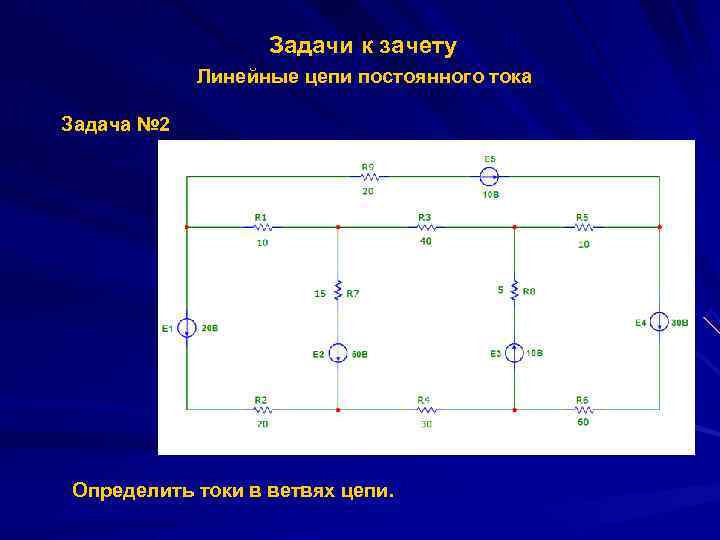

> Задачи к зачету Линейные цепи постоянного тока Задача № Задачи к зачету Линейные цепи постоянного тока Задача № 2 Определить токи в ветвях цепи.

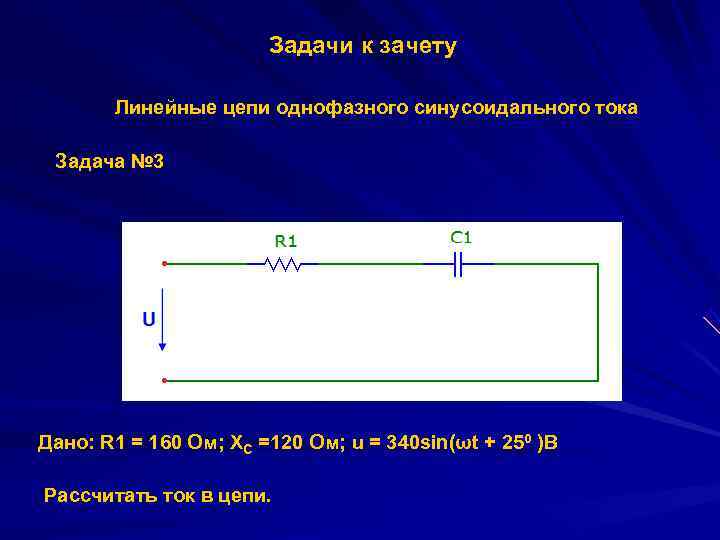

> Задачи к зачету Линейные цепи однофазного синусоидального тока Задачи к зачету Линейные цепи однофазного синусоидального тока Задача № 3 Дано: R 1 = 160 Ом; XC =120 Ом; u = 340 sin(ωt + 250 )B Рассчитать ток в цепи.

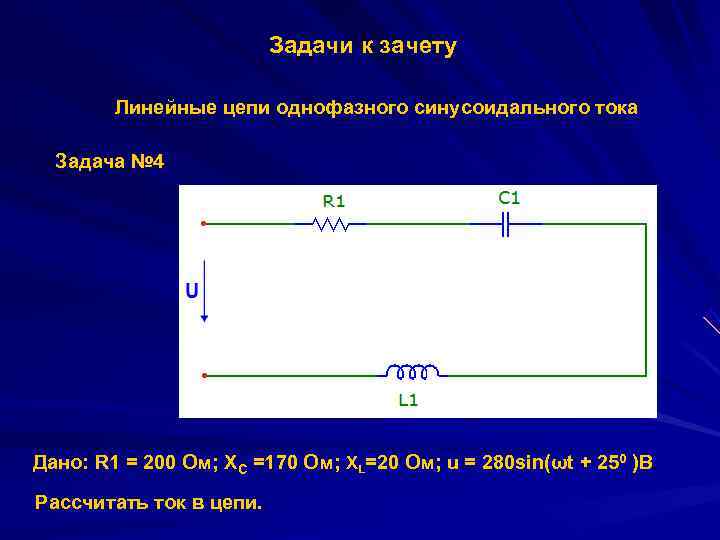

> Задачи к зачету Линейные цепи однофазного синусоидального Задачи к зачету Линейные цепи однофазного синусоидального тока Задача № 4 Дано: R 1 = 200 Ом; XC =170 Ом; XL=20 Ом; u = 280 sin(ωt + 250 )B Рассчитать ток в цепи.

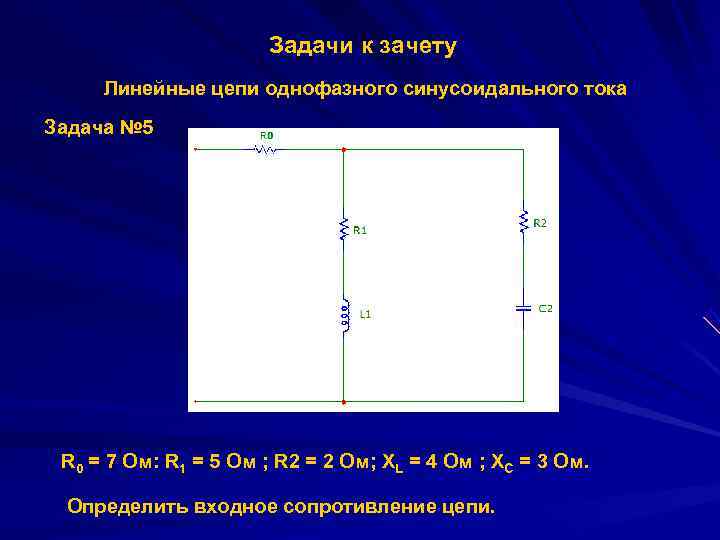

> Задачи к зачету Линейные цепи однофазного синусоидального тока Задача Задачи к зачету Линейные цепи однофазного синусоидального тока Задача № 5 R 0 = 7 Ом: R 1 = 5 Ом ; R 2 = 2 Ом; XL = 4 Oм ; XС = 3 Oм. Определить входное сопротивление цепи.

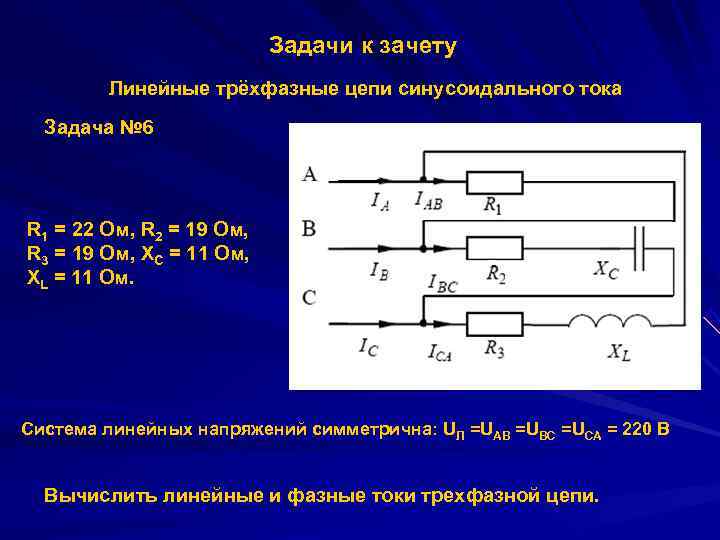

> Задачи к зачету Линейные трёхфазные цепи синусоидального Задачи к зачету Линейные трёхфазные цепи синусоидального тока Задача № 6 R 1 = 22 Ом, R 2 = 19 Ом, R 3 = 19 Ом, ХС = 11 Ом, ХL = 11 Ом. Система линейных напряжений симметрична: UЛ =UAB =UBC =UCA = 220 B Вычислить линейные и фазные токи трехфазной цепи.

> Задачи к зачету Четырехполюсники Задачи к зачету Четырехполюсники Задача № 7 R 1=100 Ом; R 2=100 Ом; R 3=200 Ом; R 4=400 Ом. XL 1=20 Ом; XL 2=50 Ом; XL 3=10 Ом. XC 1=70 Ом; XC 2=90 Ом; XC 3=200 Ом. Определить собственные сопротивления четырехполюсника. Выразить системы уравнений в формах B, Y, Z, H, G через параметры A-формы.

> Задачи к зачету Электрические фильтры Задача № 8 Задачи к зачету Электрические фильтры Задача № 8 Определить схему и собственное сопротивление низкочастотного фильтра, если полоса пропускания фильтра ограничена частотами 0 – 300 Гц.

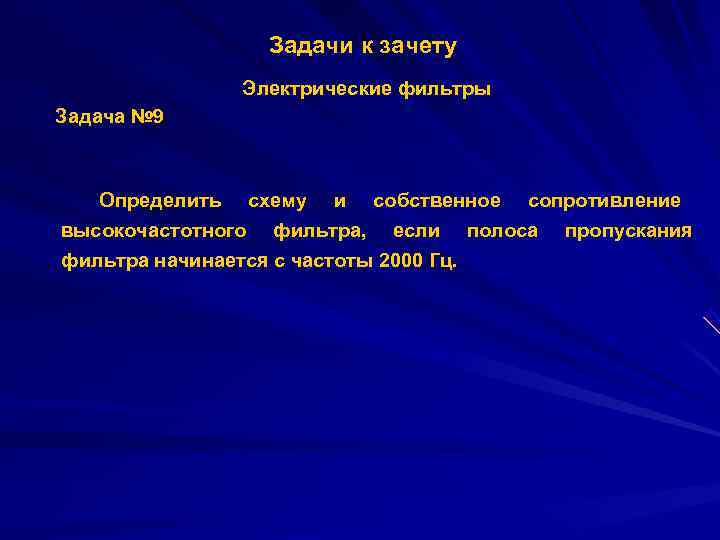

> Задачи к зачету Электрические фильтры Задача № Задачи к зачету Электрические фильтры Задача № 9 Определить схему и собственное сопротивление высокочастотного фильтра, если полоса пропускания фильтра начинается с частоты 2000 Гц.

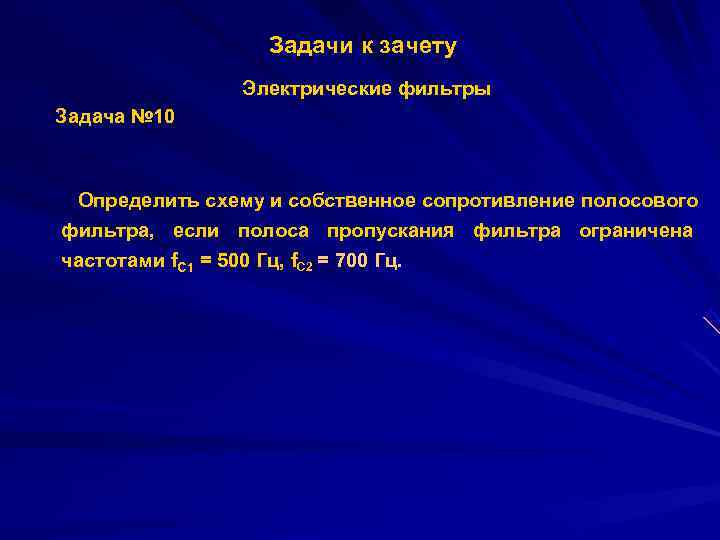

> Задачи к зачету Электрические фильтры Задача № 10 Задачи к зачету Электрические фильтры Задача № 10 Определить схему и собственное сопротивление полосового фильтра, если полоса пропускания фильтра ограничена частотами f. С 1 = 500 Гц, f. С 2 = 700 Гц.

> Задачи к зачету Электрические фильтры Задача № 11 Задачи к зачету Электрические фильтры Задача № 11 Определить схему и собственное сопротивление заграждающего фильтра, если полоса задержания фильтра ограничена частотами f. С 1 = 600 Гц, f. С 2 = 900 Гц.

> Задачи к зачету Задача № 12 Определить ток, активную мощность Задачи к зачету Задача № 12 Определить ток, активную мощность цепи. Параметры цепи: R = 10 Ом, L = 0, 05 Гн, С = 22, 5 мк. Ф, Частота первой гармоники f = 50 Гц

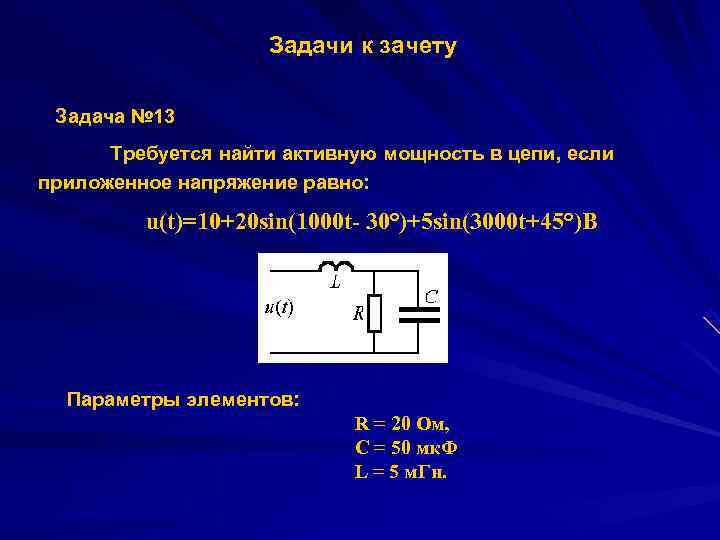

> Задачи к зачету Задача № 13 Требуется найти Задачи к зачету Задача № 13 Требуется найти активную мощность в цепи, если приложенное напряжение равно: u(t)=10+20 sin(1000 t- 30°)+5 sin(3000 t+45°)В Параметры элементов: R = 20 Ом, C = 50 мк. Ф L = 5 м. Гн.

>Задачи к зачету Задачи к зачету
