Забойные двигатели Выполнил: студент гр. 9 -66 -1 Бармин М. А. 1

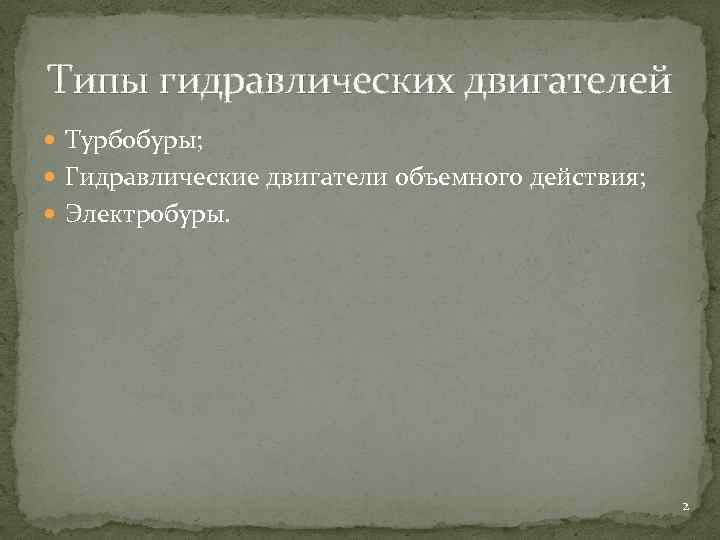

Типы гидравлических двигателей Турбобуры; Гидравлические двигатели объемного действия; Электробуры. 2

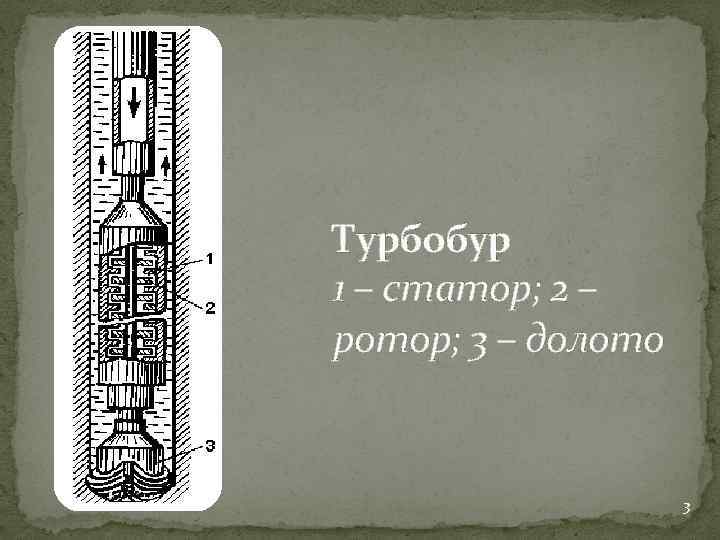

Турбобур 1 – статор; 2 – ротор; 3 – долото 3

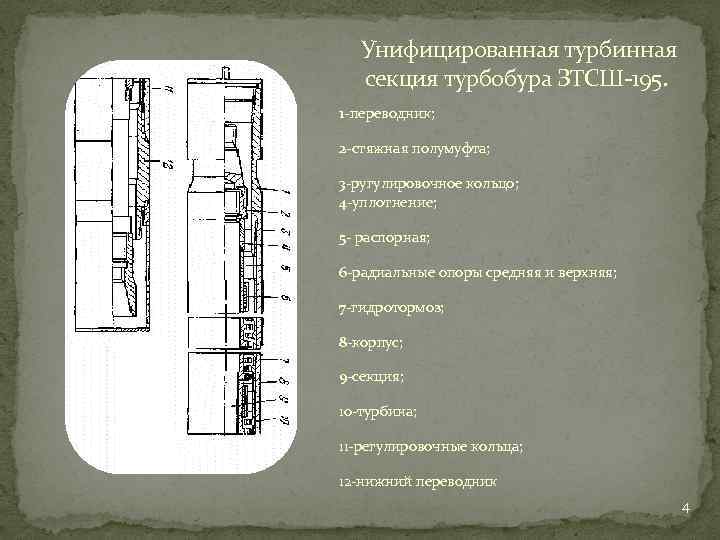

Унифицированная турбинная секция турбобура ЗТСШ-195. 1 -переводник; 2 -стяжная полумуфта; 3 -ругулировочное кольцо; 4 -уплотнение; 5 - распорная; 6 -радиальные опоры средняя и верхняя; 7 -гидротормоз; 8 -корпус; 9 -секция; 10 -турбина; 11 -регулировочные кольца; 12 -нижний переводник 4

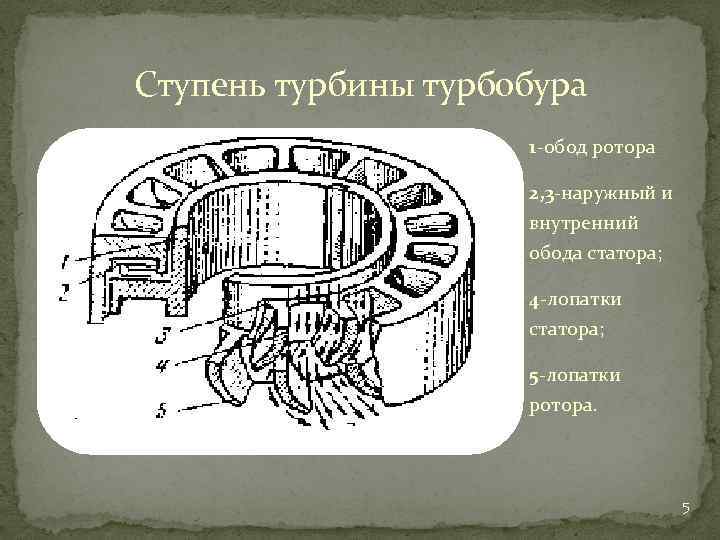

Ступень турбины турбобура 1 -обод ротора 2, 3 -наружный и внутренний обода статора; 4 -лопатки статора; 5 -лопатки ротора. 5
Турбодолото Турбодолото- турбинный забойный двигатель, служащий для вращения колонковой головки для бурения скважин с отбором образцов породы (кернов). 6

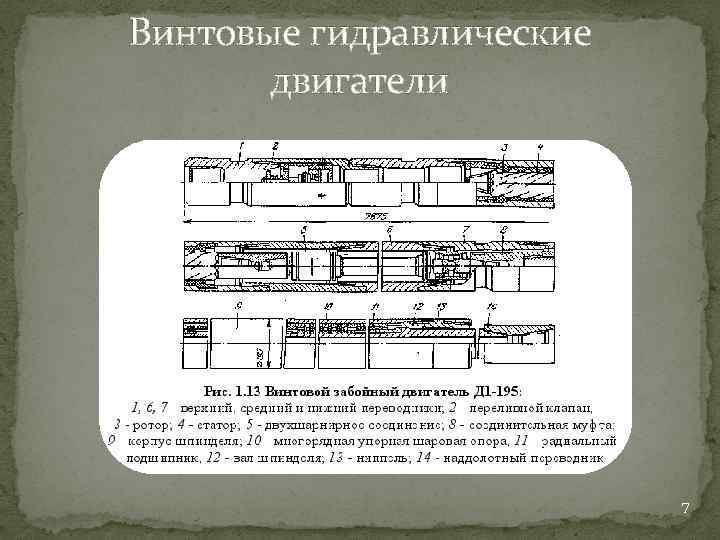

Винтовые гидравлические двигатели 7

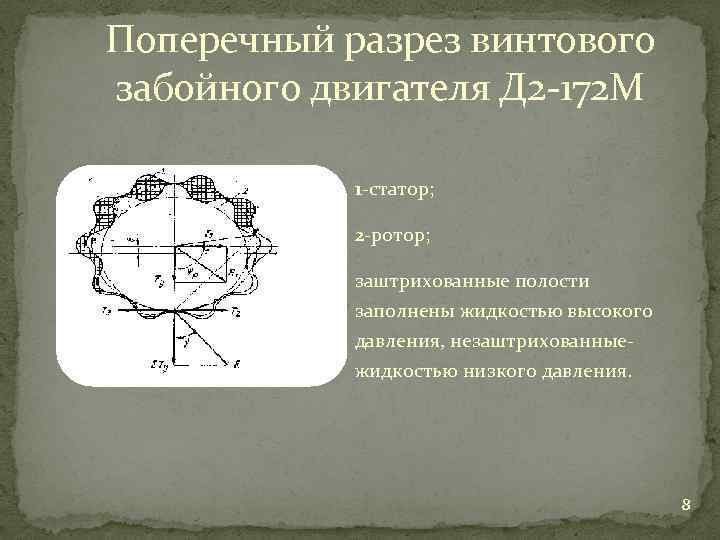

Поперечный разрез винтового забойного двигателя Д 2 -172 М 1 -статор; 2 -ротор; заштрихованные полости заполнены жидкостью высокого давления, незаштрихованные- жидкостью низкого давления. 8

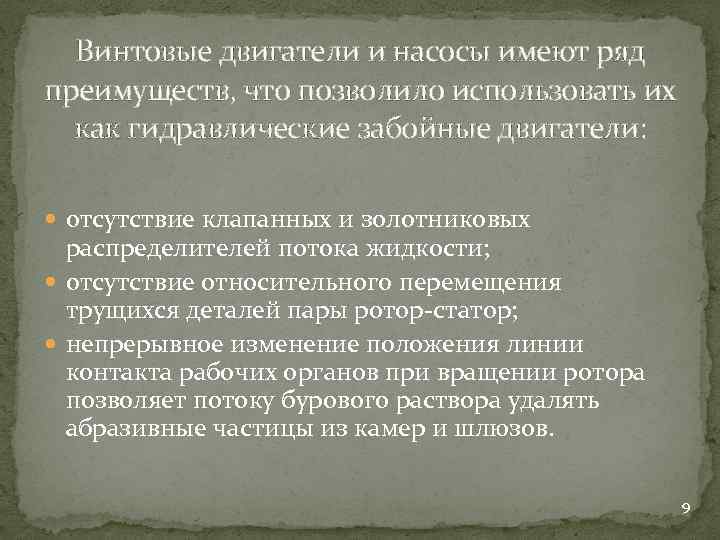

Винтовые двигатели и насосы имеют ряд преимуществ, что позволило использовать их как гидравлические забойные двигатели: отсутствие клапанных и золотниковых распределителей потока жидкости; отсутствие относительного перемещения трущихся деталей пары ротор-статор; непрерывное изменение положения линии контакта рабочих органов при вращении ротора позволяет потоку бурового раствора удалять абразивные частицы из камер и шлюзов. 9

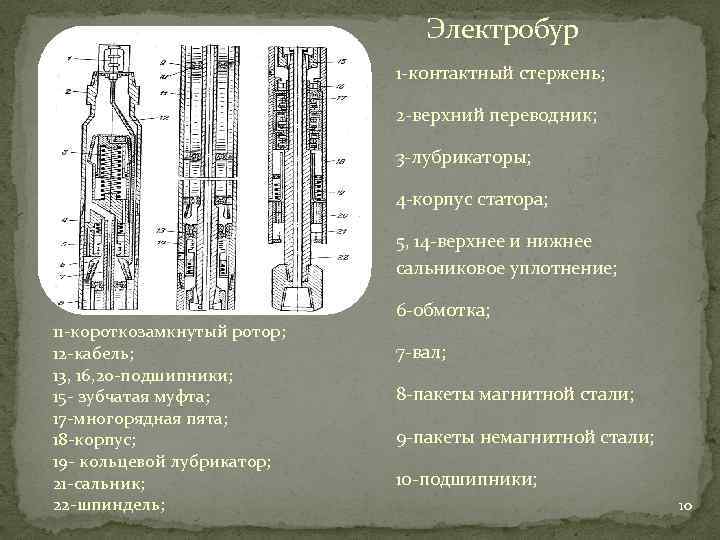

Электробур 1 -контактный стержень; 2 -верхний переводник; 3 -лубрикаторы; 4 -корпус статора; 5, 14 -верхнее и нижнее сальниковое уплотнение; 11 -короткозамкнутый ротор; 12 -кабель; 13, 16, 20 -подшипники; 15 - зубчатая муфта; 17 -многорядная пята; 18 -корпус; 19 - кольцевой лубрикатор; 21 -сальник; 22 -шпиндель; 6 -обмотка; 7 -вал; 8 -пакеты магнитной стали; 9 -пакеты немагнитной стали; 10 -подшипники; 10
