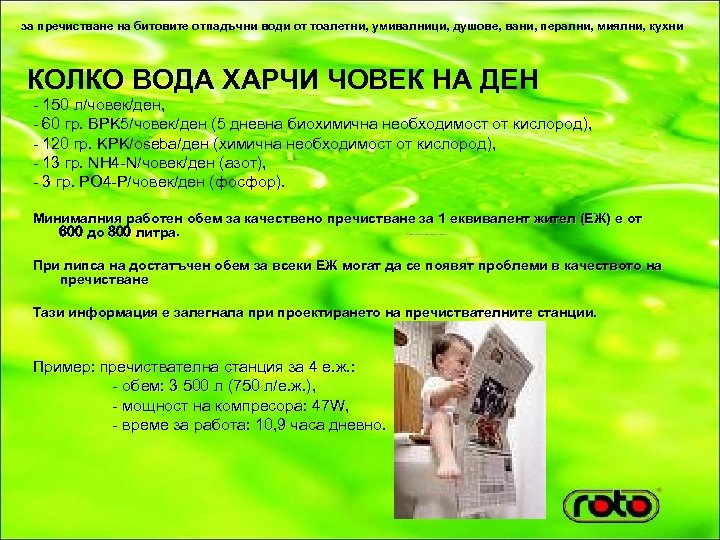

за пречистване на битовите отпадъчни води от тоалетни, умивалници, душове, вани, перални, миялни, кухни КОЛКО ВОДА ХАРЧИ ЧОВЕК НА ДЕН - 150 л/човек/ден, - 60 гр. BPK 5/човек/ден (5 дневна биохимична необходимост от кислород), - 120 гр. KPK/oseba/ден (химична необходимост от кислород), - 13 гр. NH 4 -N/човек/ден (азот), - 3 гр. PO 4 -P/човек/ден (фосфор). Минималния работен обем за качествено пречистване за 1 еквивалент жител (ЕЖ) е от 600 до 800 литра. При липса на достатъчен обем за всеки ЕЖ могат да се появят проблеми в качеството на пречистване Тази информация е залегнала при проектирането на пречиствателните станции. Пример: пречиствателна станция за 4 е. ж. : - обем: 3 500 л (750 л/е. ж. ), - мощност на компресора: 47 W, - време за работа: 10, 9 часа дневно.

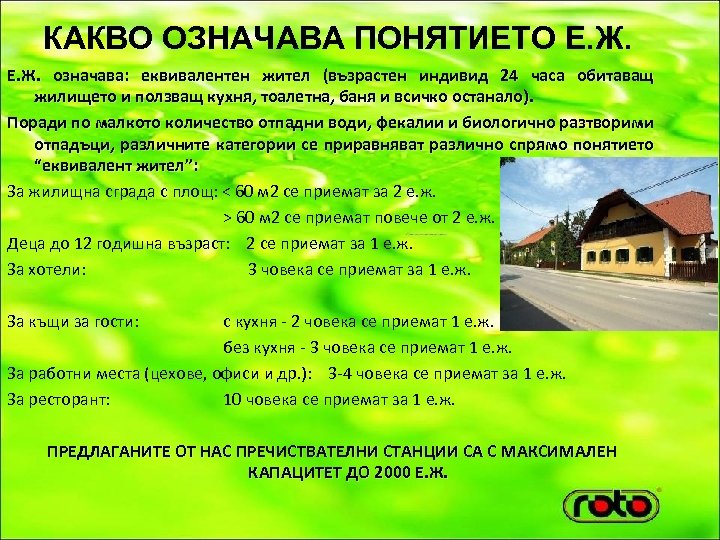

КАКВО ОЗНАЧАВА ПОНЯТИЕТО Е. Ж. означава: еквивалентен жител (възрастен индивид 24 часа обитаващ жилището и ползващ кухня, тоалетна, баня и всичко останало). Поради по малкото количество отпадни води, фекалии и биологично разтворими отпадъци, различните категории се приравняват различно спрямо понятието “еквивалент жител”: За жилищна сграда с площ: < 60 м 2 се приемат за 2 е. ж. > 60 м 2 се приемат повече от 2 е. ж. Деца до 12 годишна възраст: 2 се приемат за 1 е. ж. За хотели: 3 човека се приемат за 1 е. ж. За къщи за гости: с кухня - 2 човека се приемат 1 е. ж. без кухня - 3 човека се приемат 1 е. ж. За работни места (цехове, офиси и др. ): 3 -4 човека се приемат за 1 е. ж. За ресторант: 10 човека се приемат за 1 е. ж. ПРЕДЛАГАНИТЕ ОТ НАС ПРЕЧИСТВАТЕЛНИ СТАНЦИИ СА С МАКСИМАЛЕН КАПАЦИТЕТ ДО 2000 Е. Ж.

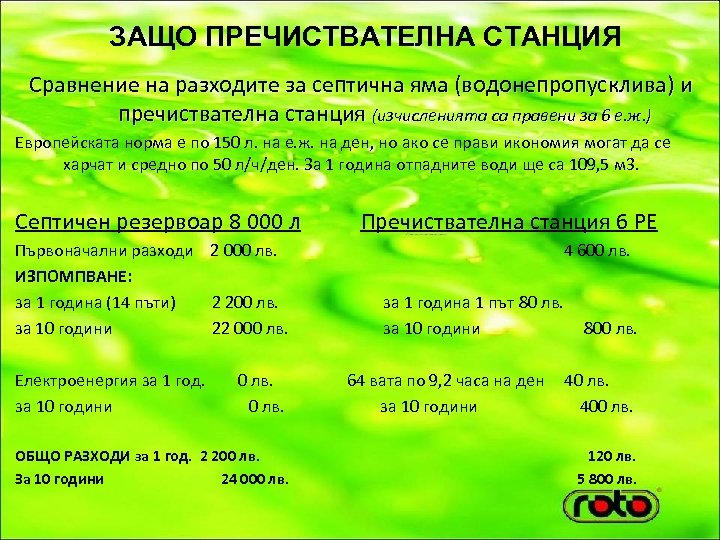

ЗАЩО ПРЕЧИСТВАТЕЛНА СТАНЦИЯ Сравнение на разходите за септична яма (водонепропусклива) и пречиствателна станция (изчисленията са правени за 6 е. ж. ) Европейската норма е по 150 л. на е. ж. на ден, но ако се прави икономия могат да се харчат и средно по 50 л/ч/ден. За 1 година отпадните води ще са 109, 5 м 3. Септичен резервоар 8 000 л Първоначални разходи 2 000 лв. ИЗПОМПВАНЕ: за 1 година (14 пъти) 2 200 лв. за 10 години 22 000 лв. Електроенергия за 1 год. за 10 години 0 лв. ОБЩО РАЗХОДИ за 1 год. 2 200 лв. За 10 години 24 000 лв. Пречиствателна станция 6 PE 4 600 лв. за 1 година 1 път 80 лв. за 10 години 64 вата по 9, 2 часа на ден за 10 години 800 лв. 400 лв. 120 лв. 5 800 лв.

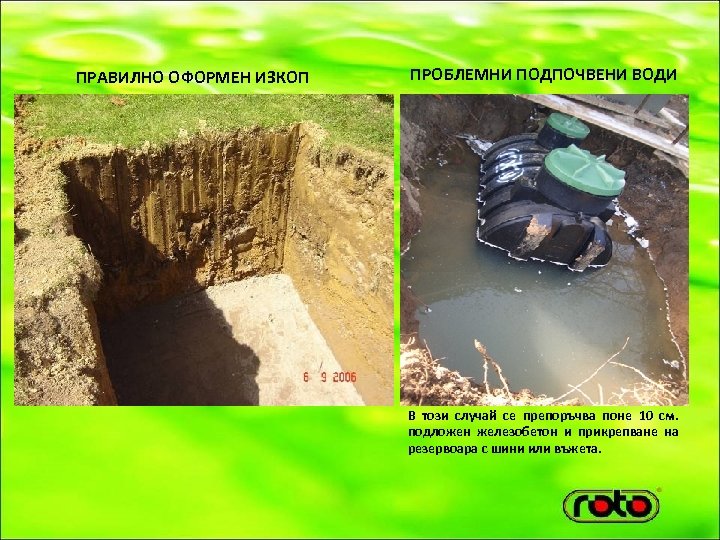

ПРАВИЛНО ОФОРМЕН ИЗКОП ПРОБЛЕМНИ ПОДПОЧВЕНИ ВОДИ В този случай се препоръчва поне 10 см. подложен железобетон и прикрепване на резервоара с шини или въжета.

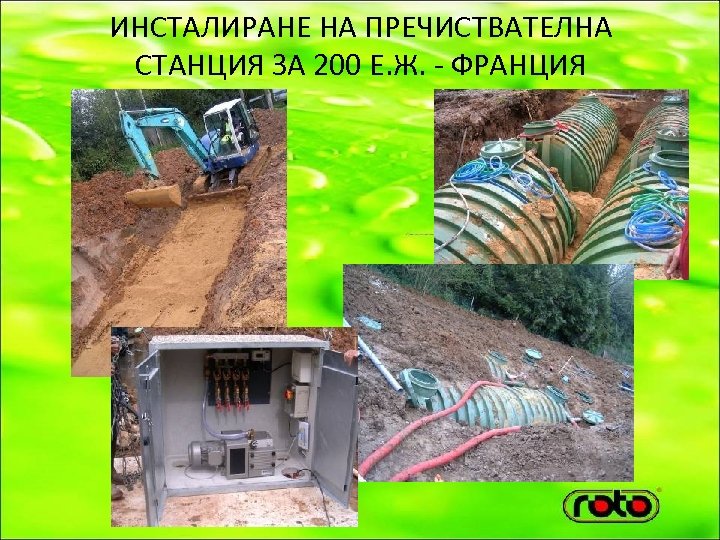

ИНСТАЛИРАНЕ НА ПРЕЧИСТВАТЕЛНА СТАНЦИЯ ЗА 200 Е. Ж. - ФРАНЦИЯ

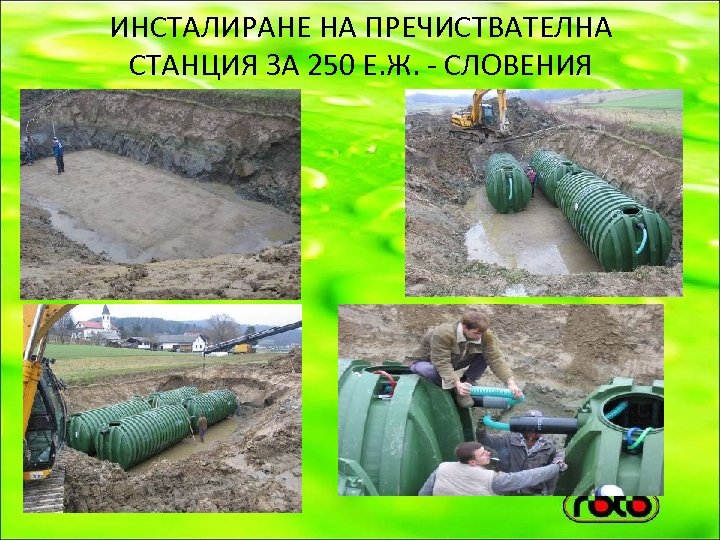

ИНСТАЛИРАНЕ НА ПРЕЧИСТВАТЕЛНА СТАНЦИЯ ЗА 250 Е. Ж. - СЛОВЕНИЯ

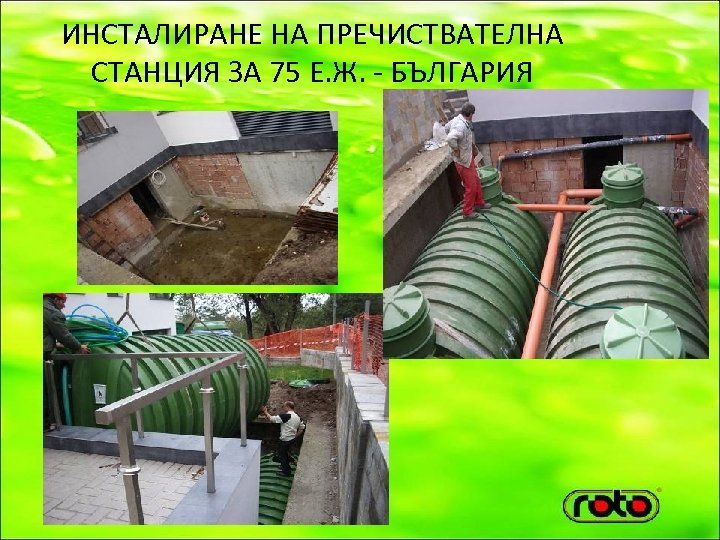

ИНСТАЛИРАНЕ НА ПРЕЧИСТВАТЕЛНА СТАНЦИЯ ЗА 75 Е. Ж. - БЪЛГАРИЯ

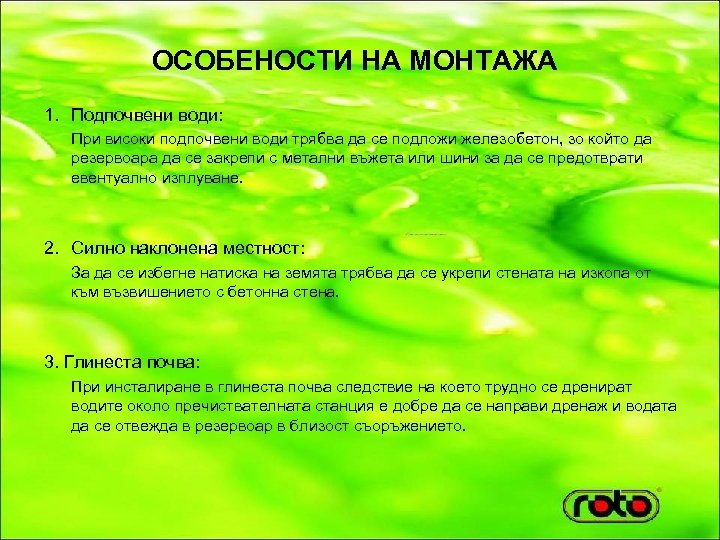

ОСОБЕНОСТИ НА МОНТАЖА 1. Подпочвени води: При високи подпочвени води трябва да се подложи железобетон, зо който да резервоара да се закрепи с метални въжета или шини за да се предотврати евентуално изплуване. 2. Силно наклонена местност: За да се избегне натиска на земята трябва да се укрепи стената на изкопа от към възвишението с бетонна стена. 3. Глинеста почва: При инсталиране в глинеста почва следствие на което трудно се дренират водите около пречиствателната станция е добре да се направи дренаж и водата да се отвежда в резервоар в близост съоръжението.

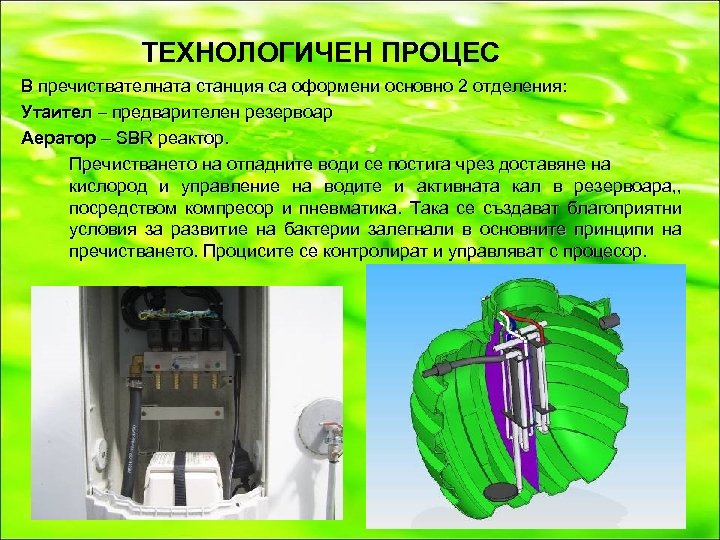

ТЕХНОЛОГИЧЕН ПРОЦЕС В пречиствателната станция са оформени основно 2 отделения: Утаител – предварителен резервоар Аератор – SBR реактор. Пречистването на отпадните води се постига чрез доставяне на кислород и управление на водите и активната кал в резервоара, , посредством компресор и пневматика. Така се създават благоприятни условия за развитие на бактерии залегнали в основните принципи на пречистването. Процисите се контролират и управляват с процесор.

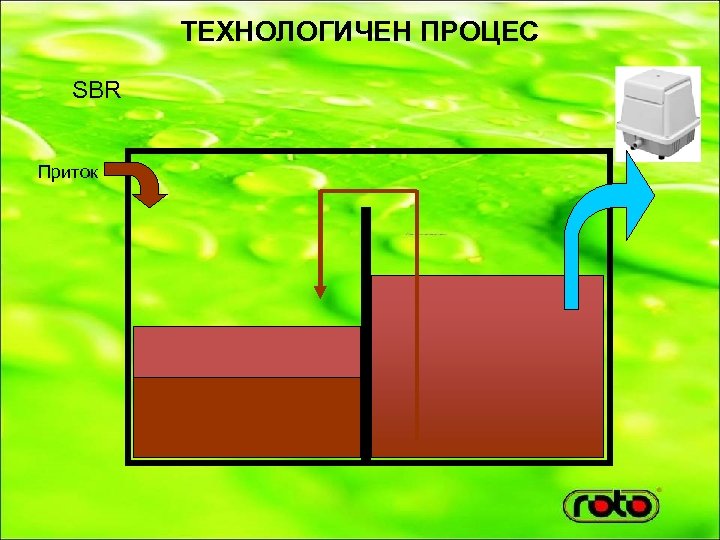

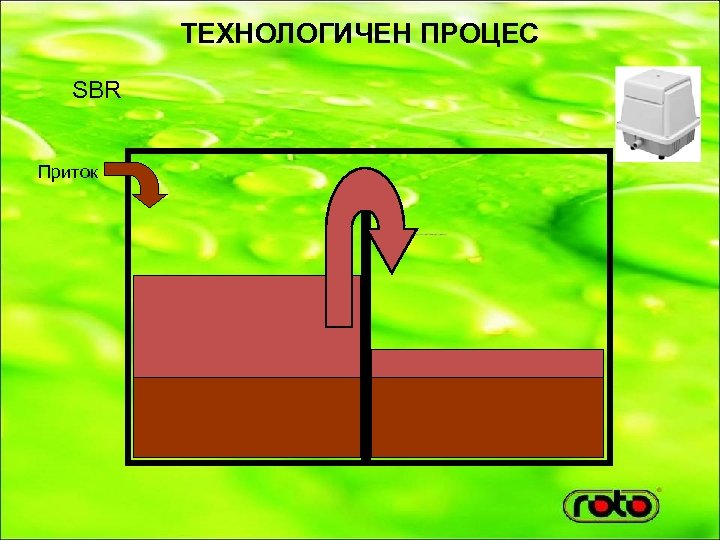

ТЕХНОЛОГИЧЕН ПРОЦЕС SBR Приток
ТЕХНОЛОГИЧЕН ПРОЦЕС SBR Приток

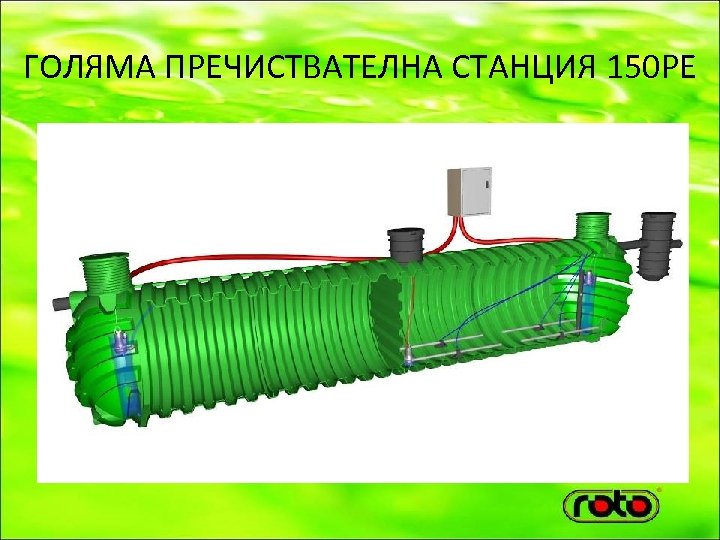

ГОЛЯМА ПРЕЧИСТВАТЕЛНА СТАНЦИЯ 150 PE

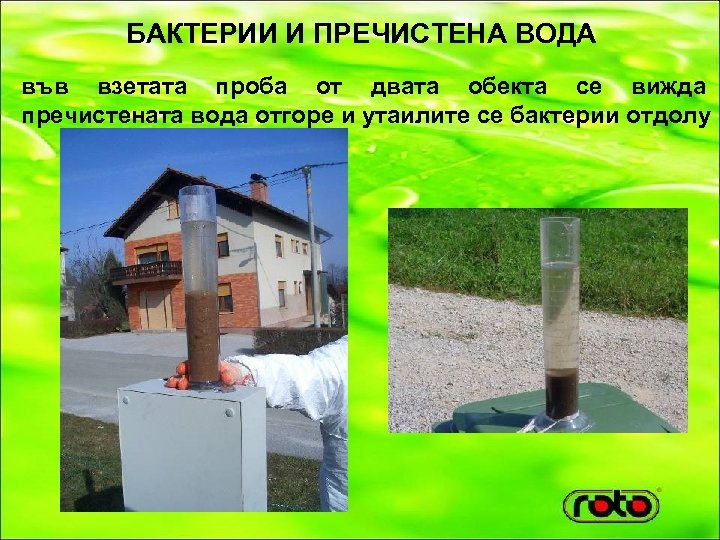

БАКТЕРИИ И ПРЕЧИСТЕНА ВОДА във взетата проба от двата обекта се вижда пречистената вода отгоре и утаилите се бактерии отдолу

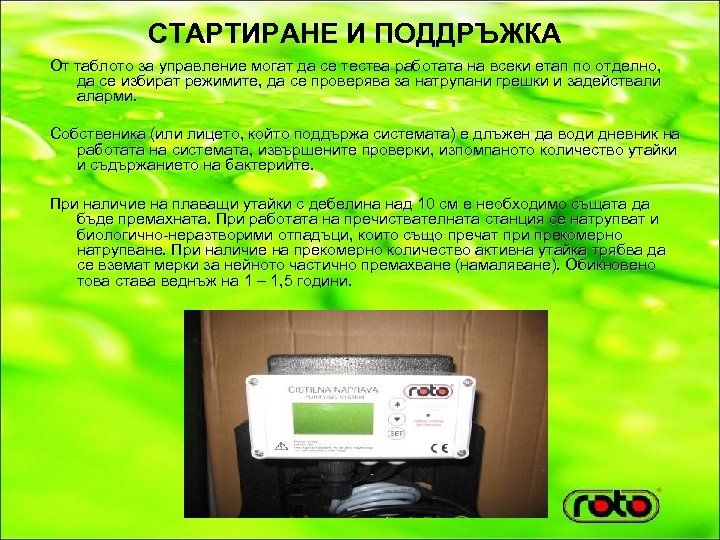

СТАРТИРАНЕ И ПОДДРЪЖКА От таблото за управление могат да се тества работата на всеки етап по отделно, да се избират режимите, да се проверява за натрупани грешки и задействали аларми. Собственика (или лицето, който поддържа системата) е длъжен да води дневник на работата на системата, извършените проверки, изпомпаното количество утайки и съдържанието на бактериите. При наличие на плаващи утайки с дебелина над 10 см е необходимо същата да бъде премахната. При работата на пречиствателната станция се натрупват и биологично-неразтворими отпадъци, които също пречат при прекомерно натрупване. При наличие на прекомерно количество активна утайка трябва да се вземат мерки за нейното частично премахване (намаляване). Обикновено това става веднъж на 1 – 1, 5 години.
ПРЕДИМСТВА • Автоматично регулиране на капацитета на съоръжението относно входящите септични води - и в резултат на това по-добро пречистване, както и намалена консумация на електричество, автоматичен избор на режими, намаляване на натоварването избягване на претоварване, автоматичен избор на ваканционен режим. Така се намалява и необходимоста от изпомпване. Електронно следене на всички режими - в резултат на това се удължава живота на съоръжението Липса на миризми – при правилна работа напълно липсват неприятни миризми. Пренастройка на софтуера – дори и от непрофесионалист лесно може да се избере олекотен режим, например при необходимост от работа с половин капацитет. Икономичност – нисък разход на ел. енергия чрез специалния компресор и процесорно управление, което намалява работата на пречиствателната станция при необходимост, с което се пести енергия и се намалява амортизирането на съоръжението. Чрез монтираните фото-волтаици разхода на системата може да стане 0. Автоматично откриване на неизправност - и в резултат на това намаляване на разходите за поддръжка Лесна поддръжка и контрол от неспециалист – историята не работата на системата и възниквалите проблеми се запомнят и могат да бъдат прегледани на електронния дисплей. Много от командите и опциите са изобразени под формата на картинки и схеми. Здравина и надежност – поради специалната конструирана форма, специфичния материал и модерния способ на леене на резервоарите, системата е изключително здрава и надеждна.

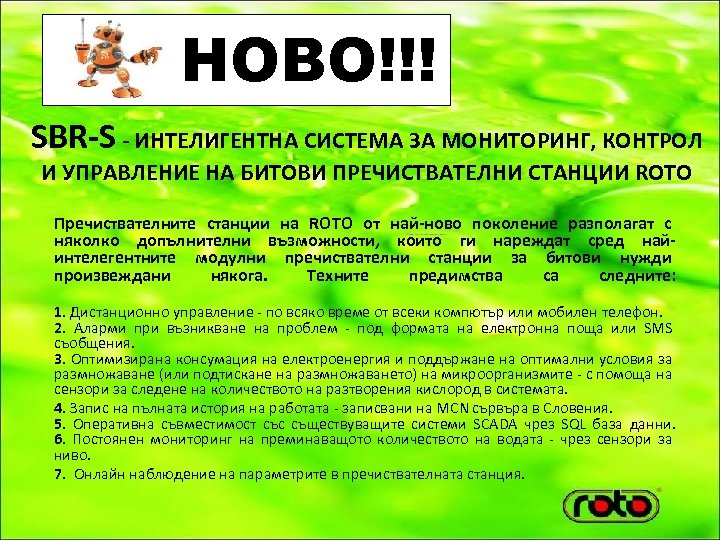

НОВО!!! SBR-S - ИНТЕЛИГЕНТНА СИСТЕМА ЗА МОНИТОРИНГ, КОНТРОЛ И УПРАВЛЕНИЕ НА БИТОВИ ПРЕЧИСТВАТЕЛНИ СТАНЦИИ ROTO Пречиствателните станции на ROTO от най-ново поколение разполагат с няколко допълнителни възможности, които ги нареждат сред найинтелегентните модулни пречиствателни станции за битови нужди произвеждани някога. Техните предимства са следните: 1. Дистанционно управление - по всяко време от всеки компютър или мобилен телефон. 2. Аларми при възникване на проблем - под формата на електронна поща или SMS съобщения. 3. Оптимизирана консумация на електроенергия и поддържане на оптимални условия за размножаване (или подтискане на размножаването) на микроорганизмите - с помоща на сензори за следене на количеството на разтворения кислород в системата. 4. Запис на пълната история на работата - записвани на MCN сървъра в Словения. 5. Оперативна съвместимост със съществуващите системи SCADA чрез SQL база данни. 6. Постоянен мониторинг на преминаващото количеството на водата - чрез сензори за ниво. 7. Онлайн наблюдение на параметрите в пречиствателната станция.

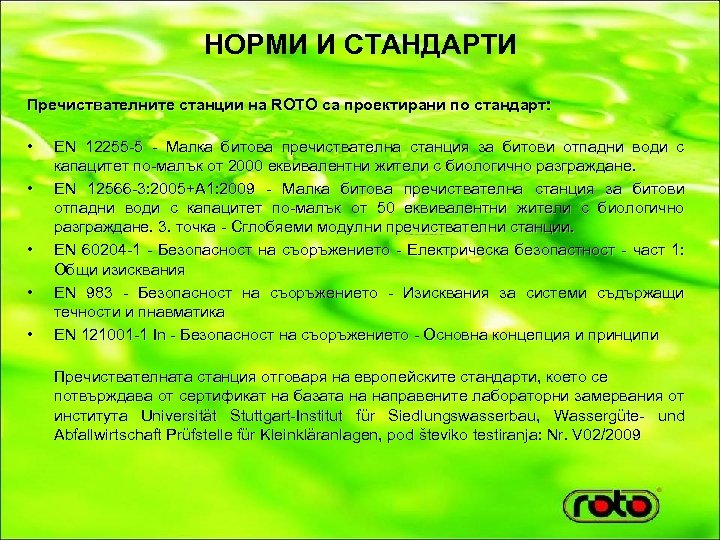

НОРМИ И СТАНДАРТИ Пречиствателните станции на ROTO са проектирани по стандарт: • • • EN 12255 -5 - Малка битова пречиствателна станция за битови отпадни води с капацитет по-малък от 2000 еквивалентни жители с биологично разграждане. EN 12566 -3: 2005+А 1: 2009 - Малка битова пречиствателна станция за битови отпадни води с капацитет по-малък от 50 еквивалентни жители с биологично разграждане. 3. точка - Сглобяеми модулни пречиствателни станции. EN 60204 -1 - Безопасност на съоръжението - Електрическа безопастност - част 1: Общи изисквания EN 983 - Безопасност на съоръжението - Изисквания за системи съдържащи течности и пнавматика EN 121001 -1 In - Безопасност на съоръжението - Основна концепция и принципи Пречиствателната станция отговаря на европейските стандарти, което се потвърждава от сертификат на базата на направените лабораторни замервания от института Universität Stuttgart-Institut für Siedlungswasserbau, Wassergüte- und Abfallwirtschaft Prüfstelle für Kleinkläranlagen, pod števiko testiranja: Nr. V 02/2009

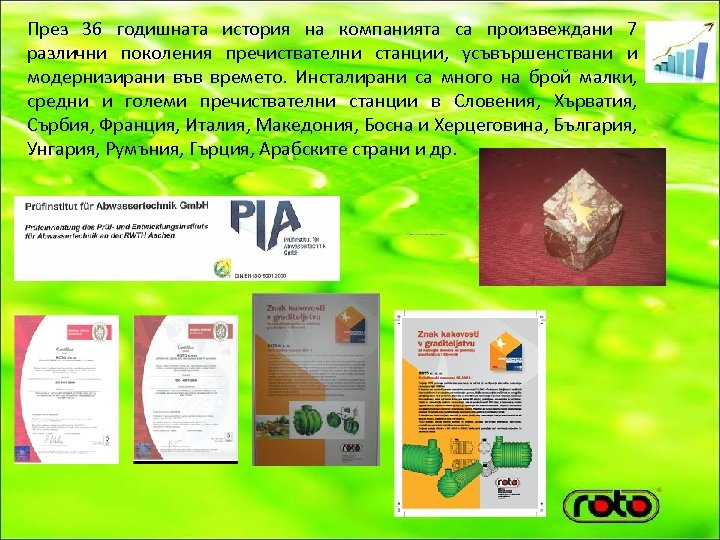

През 36 годишната история на компанията са произвеждани 7 различни поколения пречиствателни станции, усъвършенствани и модернизирани във времето. Инсталирани са много на брой малки, средни и големи пречиствателни станции в Словения, Хърватия, Сърбия, Франция, Италия, Македония, Босна и Херцеговина, България, Унгария, Румъния, Гърция, Арабските страни и др.
