Южный федеральный университет Цикл общей тактики Огневая подготовка

Южный федеральный университет Цикл общей тактики. Огневая подготовка. Тема 1: Материальная часть стрелкового оружия и ручных осколочный гранат

Контрольные вопросы для проверки знаний материала предыдущего занятия: 1 вариант Дать определение: убойная сила, боевая скорострельность Классификация стрелкового оружия Обязанности командира отделения по соблюдению требований безопасности на занятиях по огневой подготовке 2 вариант Дать определение: калибр, прямой выстрел, темп стрельбы Классификация вооружения боевых машин Обязанности студентов по соблюдению требований безопасности на занятиях по огневой подготовке

Тема № 1 «Материальная часть стрелкового оружия и ручных осколочный гранат» г. Москва 2004 год

Занятие № 2 «Автомат Калашникова АК 74, ручной пулемет Калашникова РПК г. Москва 2004 год

Учебные цели занятия: 1. Изучить назначение, боевые и тактико – технические характеристики, работу частей и механизмов АК – 74, приемы стрельбы из автомата 2. Научить производить разборку и сборку автомата г. Москва 2004 год

г. Москва 2004 год

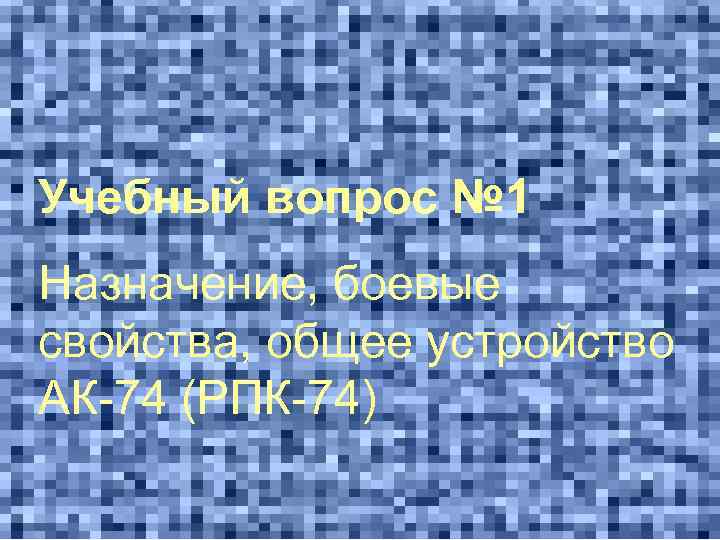

Учебный вопрос № 1 Назначение, боевые свойства, общее устройство АК-74 (РПК-74)

1. 1 Назначение АК-74 (РПК 74)

Автомат Калашникова АК-74 – индивидуальный вид стрелкового оружия, а ручной пулемет Калашникова РПК-74 – оружие стрелкового отделения, предназначены для поражения живой силы противника и его огневых средств

Для поражения противника в рукопашном бою к автомату присоединяется штык нож. Для стрельбы и наблюдения в условиях естественной ночной освещенности к автоматам АК 74 Н присоединяется ночной стрелковый прицел универсальный НСПУ. г. Москва 2004 год

Для стрельбы из автомата (пулемета) применяются патроны с обыкновенными (стальной сердечник) и трассирующими пулями. г. Москва 2004 год

1. 2 Боевые свойства АК-74 (РПК- 74)

Калибр АК 74 (РПК 74) …………………………. . . . 5, 45 мм Прицельная дальность стрельбы из автомата и пулемета. . . 1000 м. -Наиболее действенный огонь: по наземным целям: у автомата ………. … до 500 м. , у пулемета до………………… 600 м. по воздушным целям у автомата и пулемета до……………. . 500 м. Начальная скорость полета пули ……………………. . 900 м/с Убойное действие пули сохраняется на дальности до……………. . 1350 м. Сосредоточенный огонь по наземным групповым целям ведется на дальности до……………………. . 1000 м. -Боевая скорострельность: у автомата: одиночными до… 40 в/мин, очередью до… 100 в/мин у пулемета: одиночными до… 50 в/мин, очередью до… 150 в/мин Темп стрельбы около………………………… 600 в/мин. -Дальность прямого выстрела: у автомата: по грудной фигуре 440 м. , по бегущей фигуре 625 м. , у пулемета: по грудной фигуре 460 м. , по бегущей фигуре 640 м. . -Вес автомата без штык ножа со снаряженным пластмассовым магазином ………………… 3. 6 кг. , вес пулемета ………………. 4. 6 кг. , вес штык ножа с ножнами …………………. . … 490 гр Емкость магазина: у автомата …… 30 патрон, у пулемета …… 45 патрон Число нарезов в канале ствола ………………………. 4 г. Москва 2004 год

1. 3 Общее устройство АК-74 (РПК- 74)

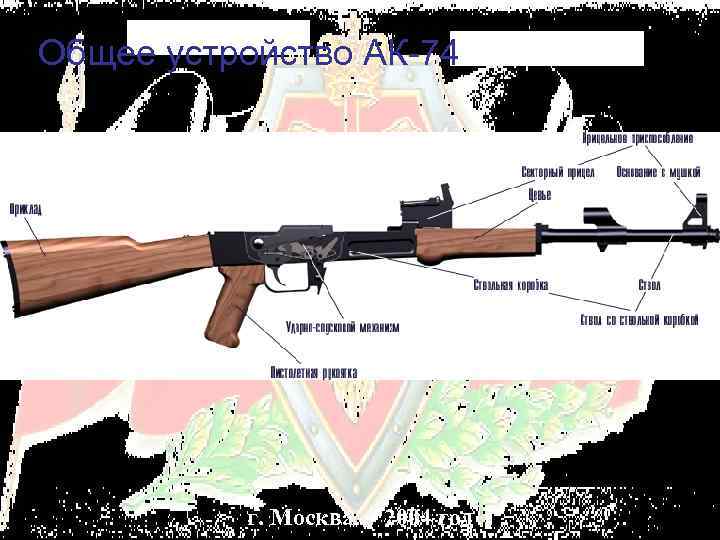

Общее устройство АК-74 г. Москва 2004 год

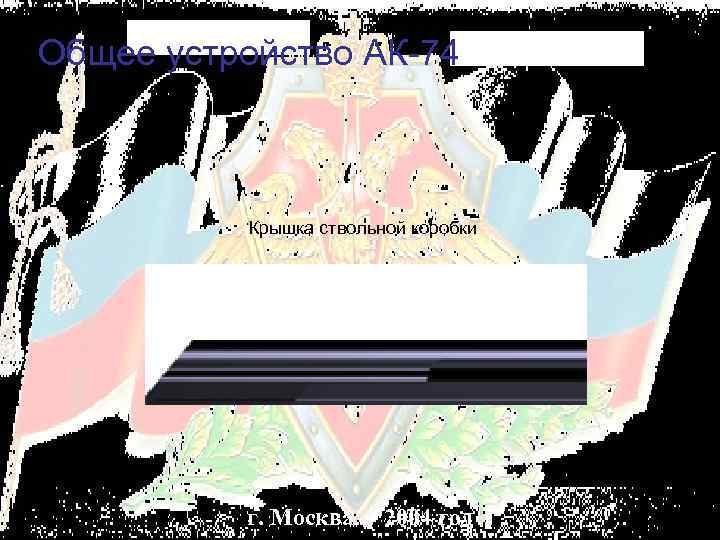

Общее устройство АК-74 Крышка ствольной коробки г. Москва 2004 год

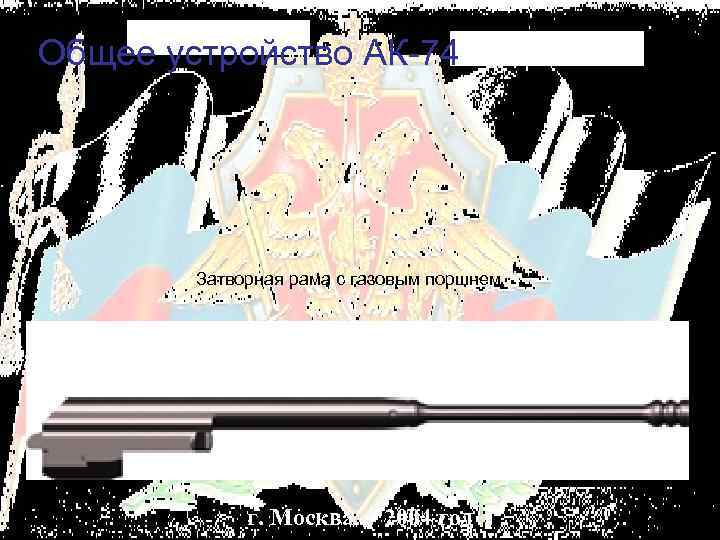

Общее устройство АК-74 Затворная рама с газовым поршнем г. Москва 2004 год

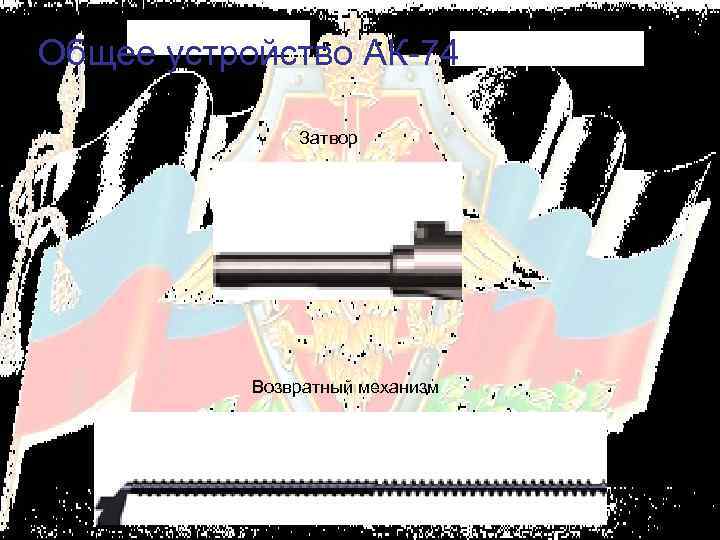

Общее устройство АК-74 Затвор Возвратный механизм г. Москва 2004 год

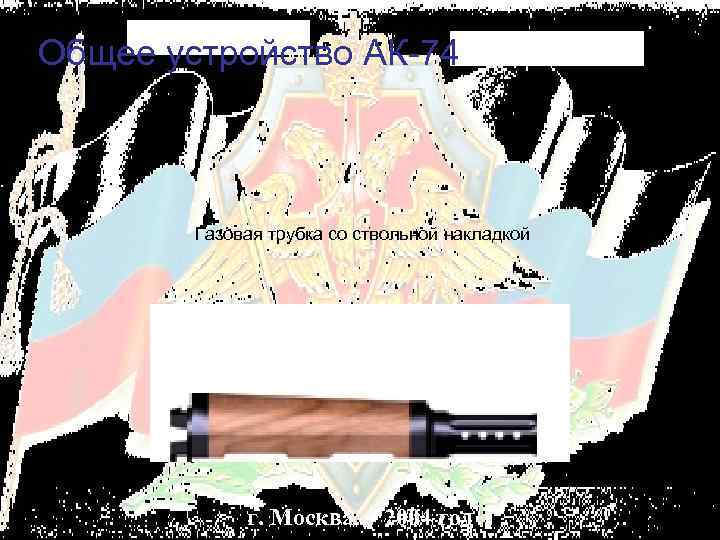

Общее устройство АК-74 Газовая трубка со ствольной накладкой г. Москва 2004 год

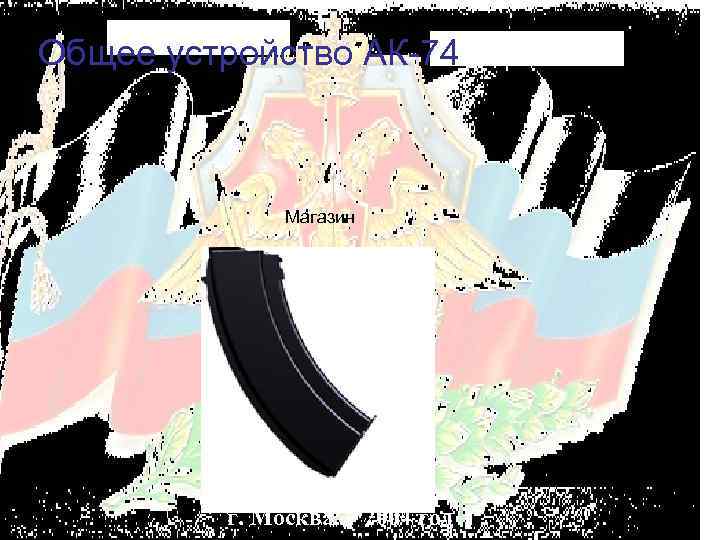

Общее устройство АК-74 Магазин г. Москва 2004 год

Дополнительно в комплекте автомата, пулемета имеются: Шомпол Пенал с ЗИП Плечевой ремень Сумка для магазинов (к пулемету – 2 сумки) Дополнительные магазины Ак 74 – 3 шт. , РПК 74 – 7 шт. Масленка Для повышения кучности боя дульный срез ствола автомата оснащается дульным тормозом – компенсатором, пулемет с целью гашения пламени пороховых газов, оснащается пламя гасителем Для действия в рукопашном бою к АК 74 придается штык – нож Для ведения стрельбы с упора РПК 74 оснащается сошками г. Москва 2004 год

Учебный вопрос № 2 Порядок неполной разборки и сборки после неполной разборки АК-74 (РПК-74)

Разборка автомата (пулемета) может быть неполная и полная: неполная — для чистки, смазки и осмотра автомата (пулемета); полная—для чистки при сильном загрязнении автомата (пулемета), после нахождения его под дождем или в снегу и при ремонте. Излишне частая разборка автомата (пулемета) вредна, так как ускоряет изнашивание частей и механиз мов. Разборку и сборку автомата (пулемета) производить на столе или чистой подстилке или специальном столе; части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую и не применять излишних уси лий и резких ударов. При сборке автомата (пулемета) сличить номера на его частях; у каждого автомата (пулемета) номеру на ствольной коробке должны соответствовать номера на газовой трубке, затворной раме, затворе, крышке ствольной коробки и других частях. Обучение разборке и сборке на боевых автоматах (пулеметах) допускается лишь в исключительных случаях и с соблюдением особой осторожности в обращении с частями и механизмами. Перед разборкой пулемета установить его на сошку дульной частью влево, для чего освободить ноги сошки от пружинной застежки и от вести сошку от ствола так, чтобы ее ноги заня ли фиксированное положение. В конце сборки пулемета сложить ноги сошки, для чего, удерживая пулемет левой рукой в вертикальном положении, правой рукой (несколько сводя ноги сошки) прижать их к стволу и закрепить пружинной застежкой. г. Москва 2004 год

Нормативы: "отл" № 13 «Неполная разборки» 15 с № 14 «Сборка после неполной разборки» 25 с № 16 «Снаряжение магазина» 33 с г. Москва "хор" "удовл" 17 с 19 с 27 с 32 с 38 с 43 с 2004 год

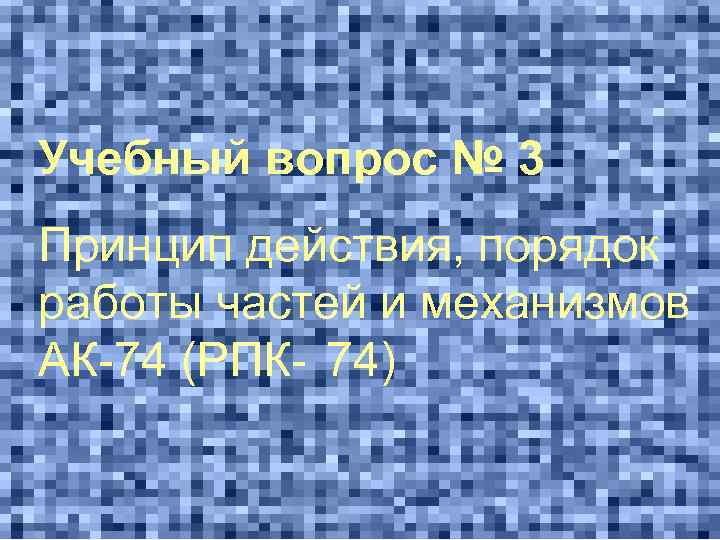

Учебный вопрос № 3 Принцип действия, порядок работы частей и механизмов АК-74 (РПК- 74)

3. 1 Принцип действия АК-74 (РПК- 74)

Принцип действия автомата основан на использовании энергии пороховых газов, частично отводимых из канала ствола в газовую камеру. Запирание ствола осуществляется усилием пружины возвратного механизма и поворотом затвора вокруг его продольной оси вправо. г. Москва 2004 год

3. 2 Порядок работы частей и механизмов АК-74

Учебный вопрос № 4 Приемы стрельбы из автомата

г. Москва 2004 год

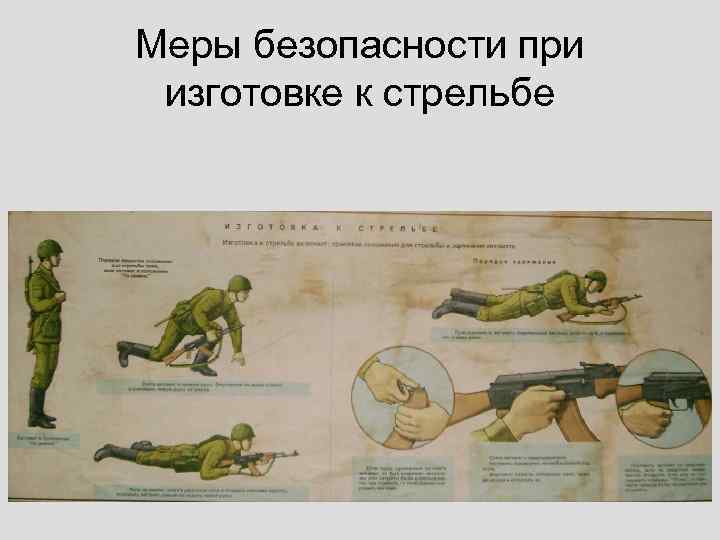

Меры безопасности при изготовке к стрельбе

Задание на самоподготовку: Изучить: Наставление по стрелковому делу 5, 45 мм автомат Калашникова АК-74 (стр 3 -11, 13 -21, 33 -84, 87 -88, 98105, 108 -155 Сборник нормативов по боевой подготовке сухопутных войск (стр 13) Стрелковое оружие и вооружение БТР АГТУ Залевский (стр 5, 12, 17 -19, 38) Курс стрельб из стрелкового оружия, боевых машин и танков сухопутных войск (выполнение начального упражнения и 1 го укс из АК-74) Тема следующего занятия: Тема № 13 «Пистолет Макарова (ПМ) и ручные осколочные гранаты» г. Москва 2004 год
