Южно-Уральский государственный университет Разработка проблемно-ориентированных грид -оболочек для пакетов инженерного анализа Радченко Г. И. , Соколинский Л. Б. , Шамакина А. В. Работа выполнена при поддержке Роснауки (грант 2007 -4 -1. 4 -20 -01 -026), Союзного государства Россия. Белоруссия (программа СКИФ-ГРИД, СГ-1/07) и Фонда содействия развитию малых форм предприятий в научно-технической сфере (грант 7434)
Причины, препятствующие массовому внедрению САЕ (Computer Aided Engineering) в грид § Отсутствие технологий и программных систем, поддерживающих интеграцию САЕ-пакетов в грид. § Сложность организации работы сервера лицензий в грид-среде. § Сложность пользовательского интерфейса многоцелевых САЕ-пакетов. § Сложность организации параллельного и распределенного моделирования инженерных задач. 30. 01. 2008

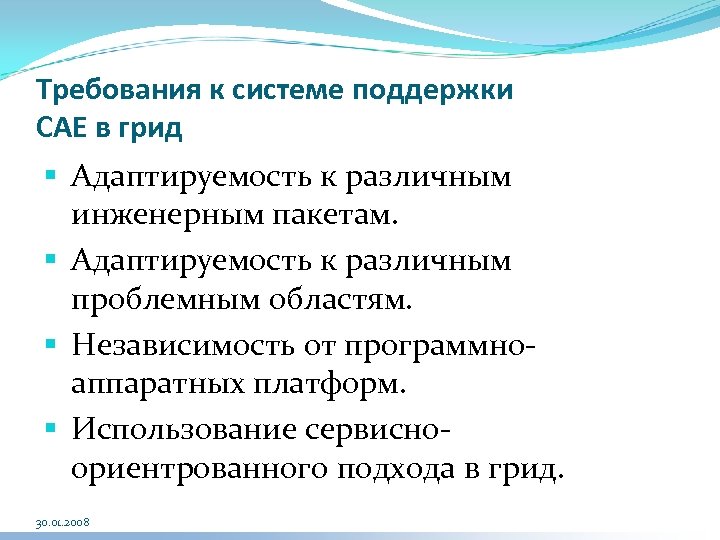

Требования к системе поддержки CAE в грид § Адаптируемость к различным инженерным пакетам. § Адаптируемость к различным проблемным областям. § Независимость от программноаппаратных платформ. § Использование сервисноориентрованного подхода в грид. 30. 01. 2008

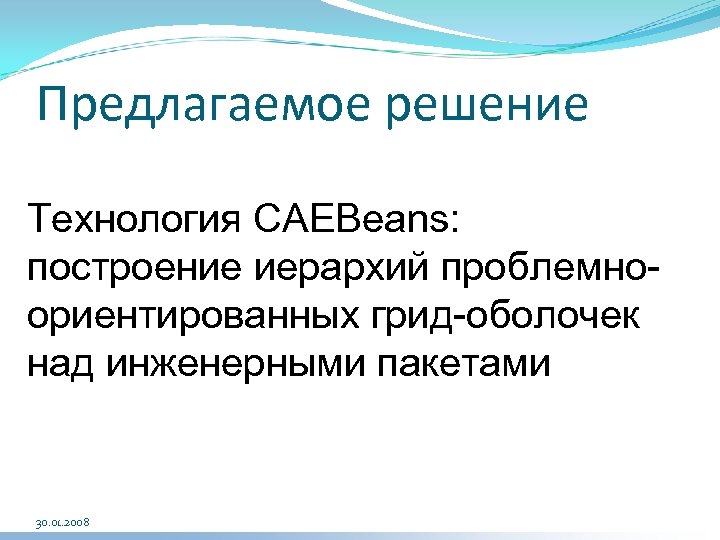

Предлагаемое решение Технология CAEBeans: построение иерархий проблемноориентированных грид-оболочек над инженерными пакетами 30. 01. 2008

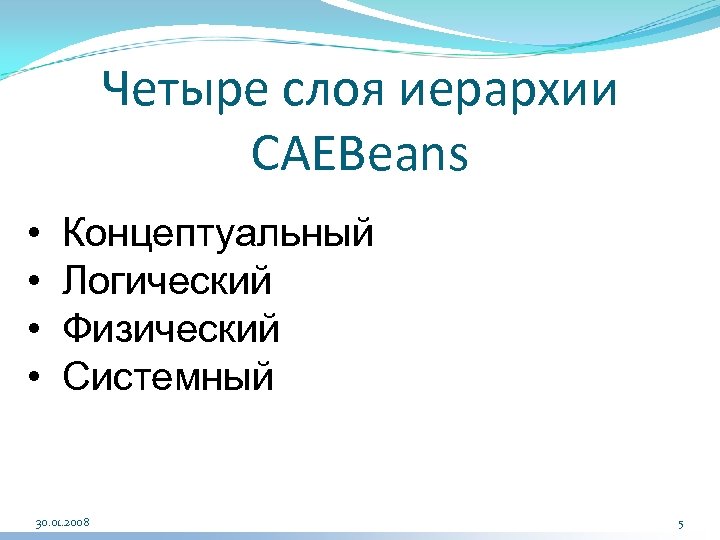

Четыре слоя иерархии CAEBeans • • Концептуальный Логический Физический Системный 30. 01. 2008 5

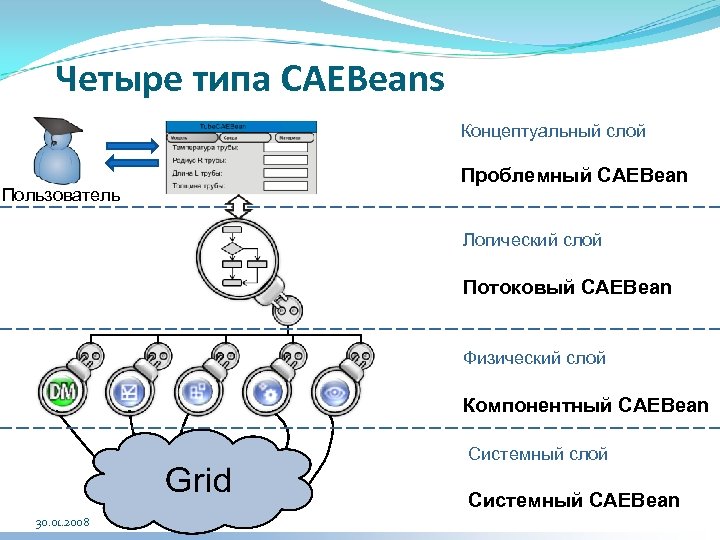

Четыре типа CAEBeans Концептуальный слой Пользователь Проблемный CAEBean Логический слой Потоковый CAEBean Физический слой Компонентный CAEBean Системный слой Системный CAEBean 30. 01. 2008

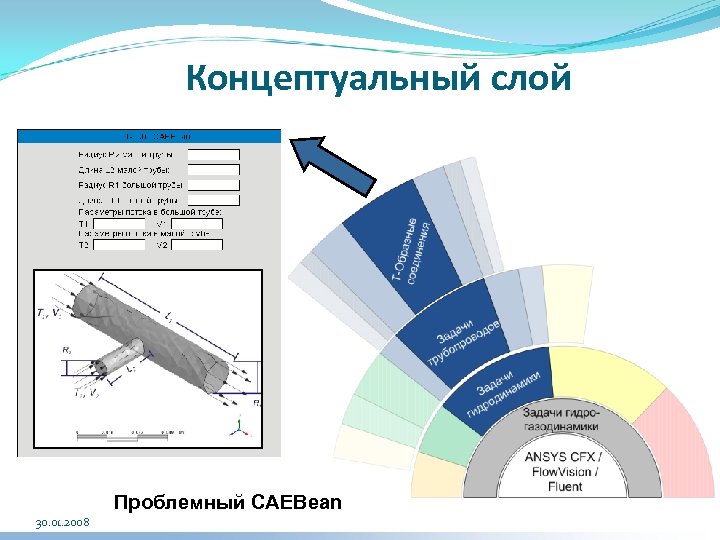

Концептуальный слой Проблемный CAEBean 30. 01. 2008

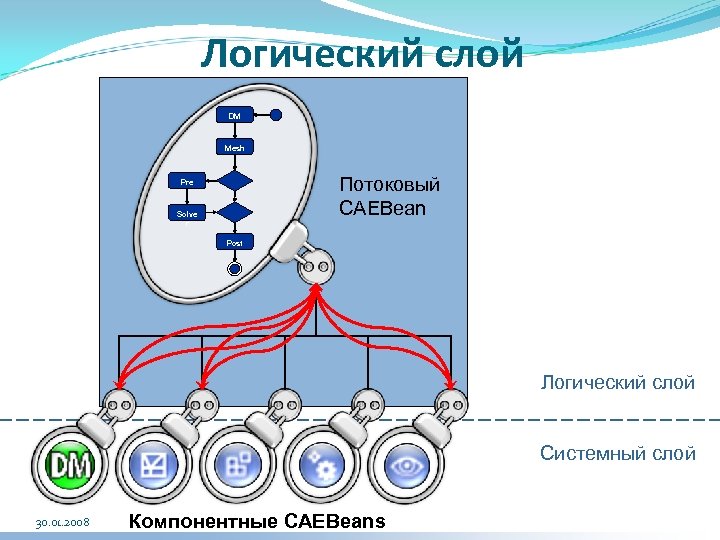

Логический слой DM Mesh Потоковый CAEBean Pre Solve r Post Логический слой Системный слой 30. 01. 2008 Компонентные CAEBeans

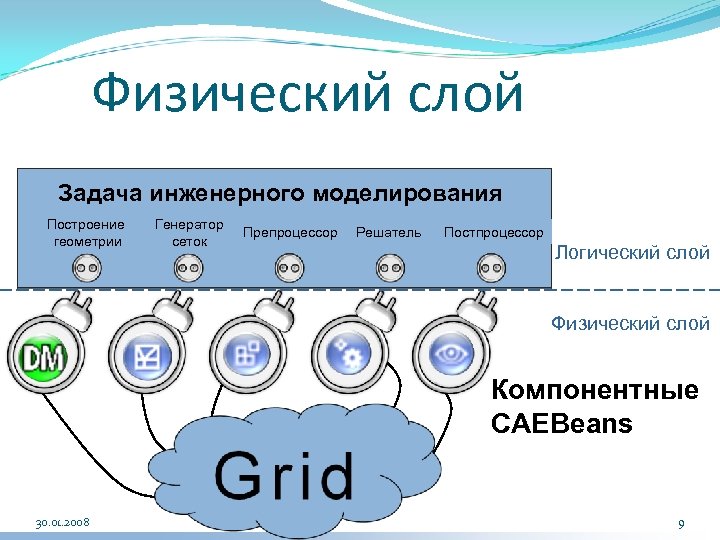

Физический слой Задача инженерного моделирования Построение геометрии Генератор сеток Препроцессор Решатель Постпроцессор Логический слой Физический слой Компонентные CAEBeans 30. 01. 2008 9

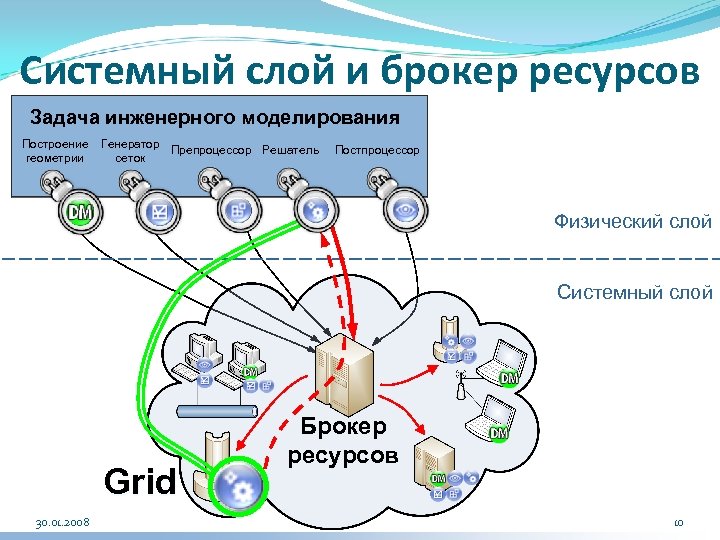

Системный слой и брокер ресурсов Задача инженерного моделирования Построение геометрии Генератор Препроцессор Решатель сеток Постпроцессор Физический слой Системный слой Grid 30. 01. 2008 Брокер ресурсов 10
Выбор базовой технологии В качестве базовой технологии была выбрана среда GPE (Grid Programming Environment) разработанная в Intel Corp. GPE поддерживает: Интеграцию классических приложений в сервис-ориентированную среду без необходимости исправления исходного кода приложения Поддержку различных пользовательских интерфейсов (от обычных оконных приложений до WEB-интерфейса) 30. 01. 2008

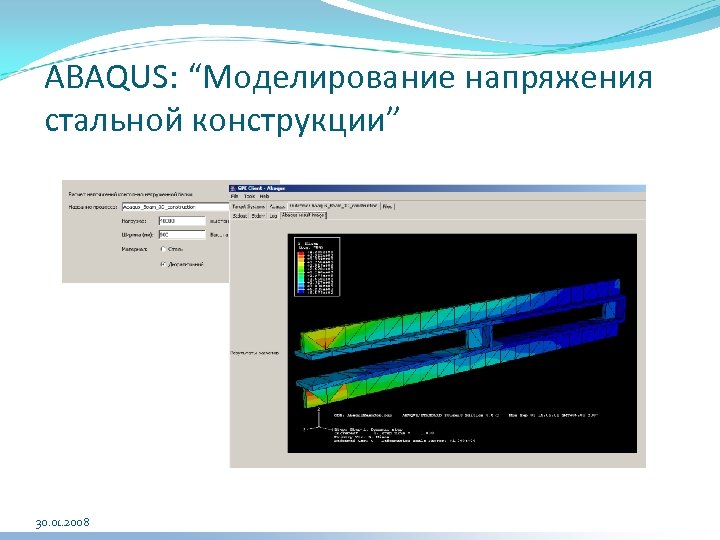

ABAQUS: “Моделирование напряжения стальной конструкции” 30. 01. 2008

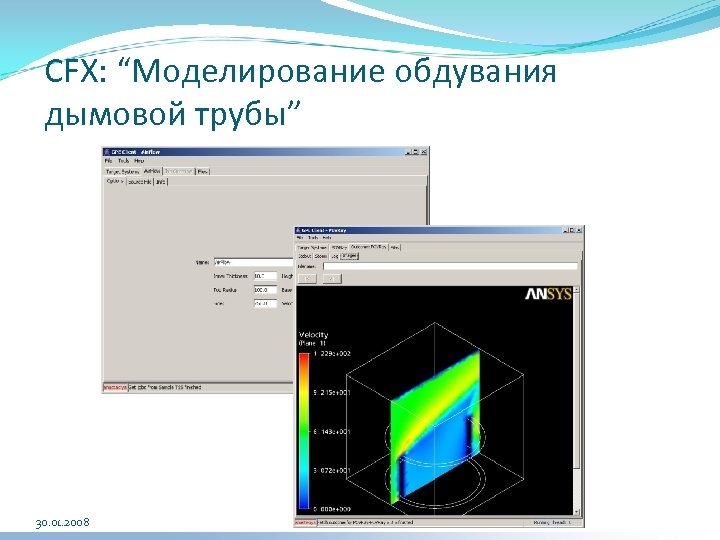

CFX: “Моделирование обдувания дымовой трубы” 30. 01. 2008

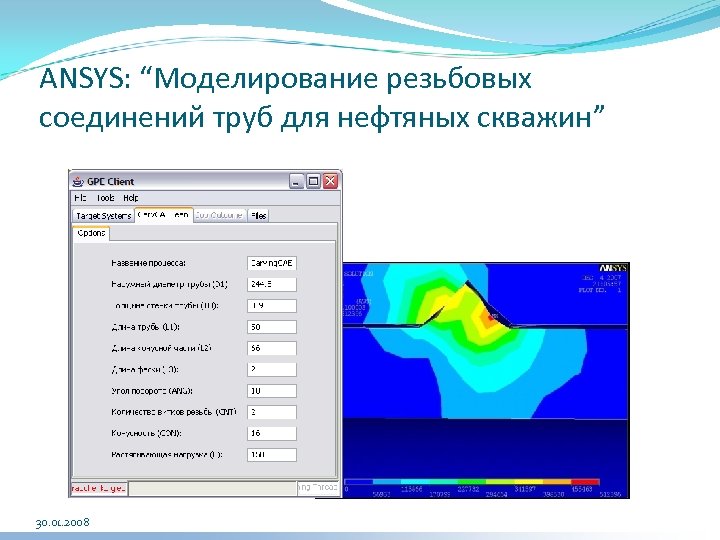

ANSYS: “Моделирование резьбовых соединений труб для нефтяных скважин” 30. 01. 2008
DEFORM: “Моделирование эффекта овализации труб при закалке” 30. 01. 2008

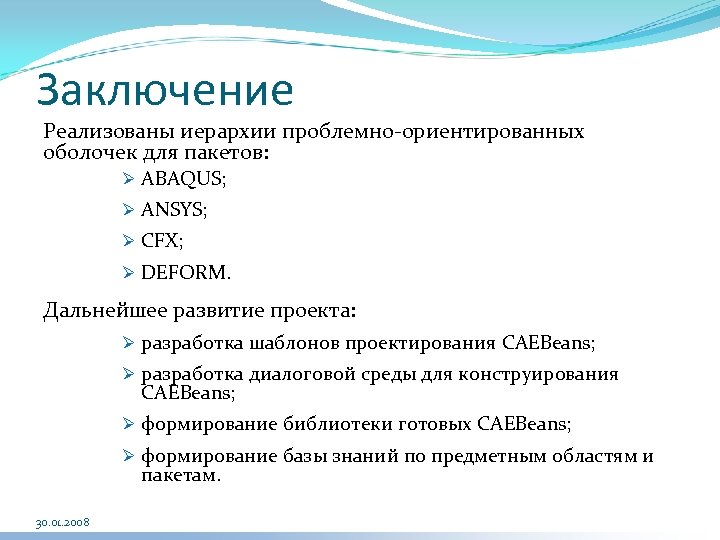

Заключение Реализованы иерархии проблемно-ориентированных оболочек для пакетов: Ø ABAQUS; Ø ANSYS; Ø CFX; Ø DEFORM. Дальнейшее развитие проекта: Ø разработка шаблонов проектирования САЕBeans; Ø разработка диалоговой среды для конструирования CAEBeans; Ø формирование библиотеки готовых САЕBeans; Ø формирование базы знаний по предметным областям и пакетам. 30. 01. 2008

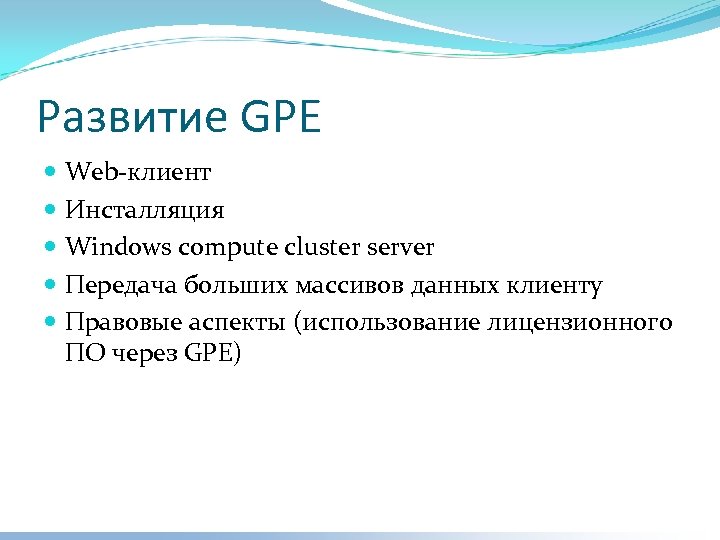

Развитие GPE Web-клиент Инсталляция Windows compute cluster server Передача больших массивов данных клиенту Правовые аспекты (использование лицензионного ПО через GPE)

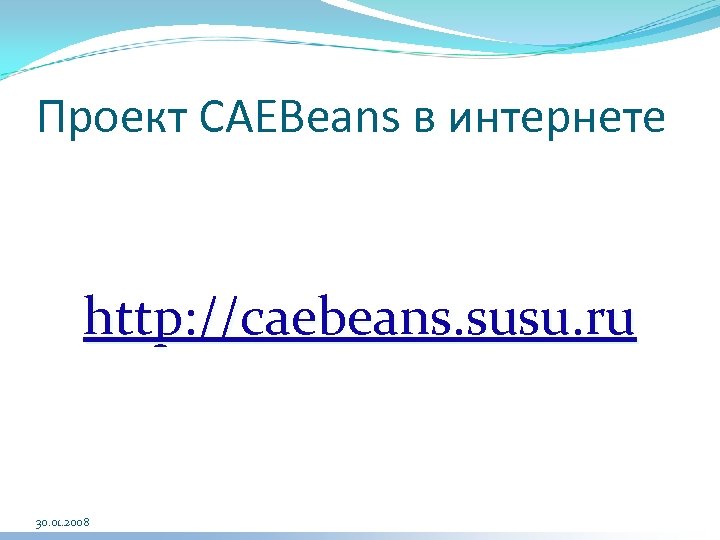

Проект CAEBeans в интернете http: //caebeans. susu. ru 30. 01. 2008
