Южно - Уральский Государственный Университет Факультет военного обучения Кафедра Танковых Войск

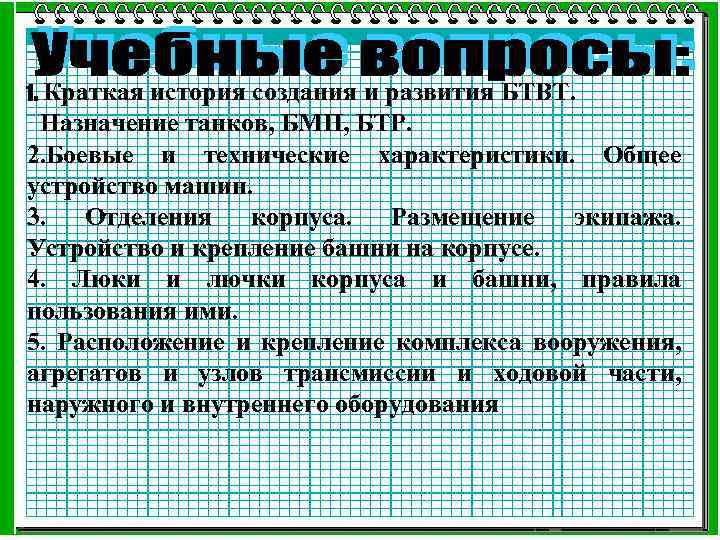

1. Краткая история создания и развития БТВТ. Назначение танков, БМП, БТР. 2. Боевые и технические характеристики. Общее устройство машин. 3. Отделения корпуса. Размещение экипажа. Устройство и крепление башни на корпусе. 4. Люки и лючки корпуса и башни, правила пользования ими. 5. Расположение и крепление комплекса вооружения, агрегатов и узлов трансмиссии и ходовой части, наружного и внутреннего оборудования

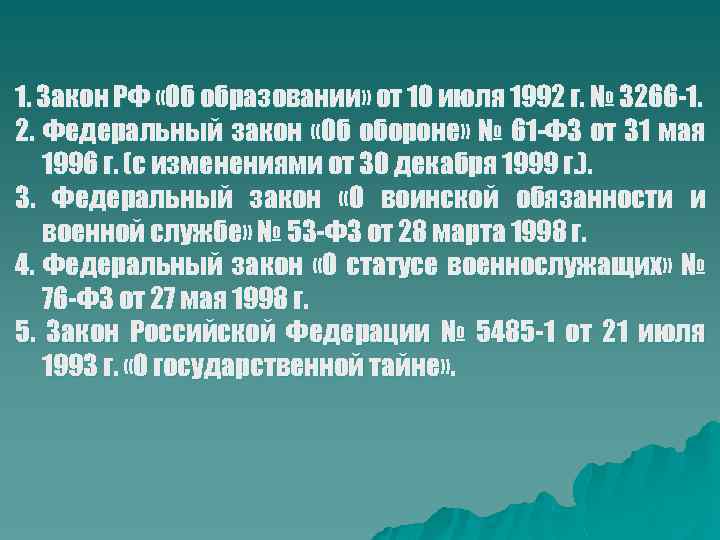

1. Закон РФ «Об образовании» от 10 июля 1992 г. № 3266 -1. 2. Федеральный закон «Об обороне» № 61 -ФЗ от 31 мая 1996 г. (с изменениями от 30 декабря 1999 г. ). 3. Федеральный закон «О воинской обязанности и военной службе» № 53 -ФЗ от 28 марта 1998 г. 4. Федеральный закон «О статусе военнослужащих» № 76 -ФЗ от 27 мая 1998 г. 5. Закон Российской Федерации № 5485 -1 от 21 июля 1993 г. «О государственной тайне» .

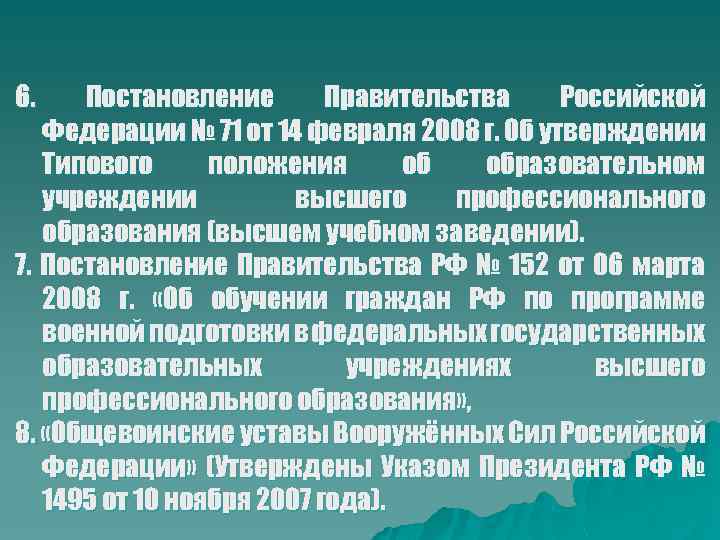

6. Постановление Правительства Российской Федерации № 71 от 14 февраля 2008 г. Об утверждении Типового положения об образовательном учреждении высшего профессионального образования (высшем учебном заведении). 7. Постановление Правительства РФ № 152 от 06 марта 2008 г. «Об обучении граждан РФ по программе военной подготовки в федеральных государственных образовательных учреждениях высшего профессионального образования» , 8. «Общевоинские уставы Вооружённых Сил Российской Федерации» (Утверждены Указом Президента РФ № 1495 от 10 ноября 2007 года).

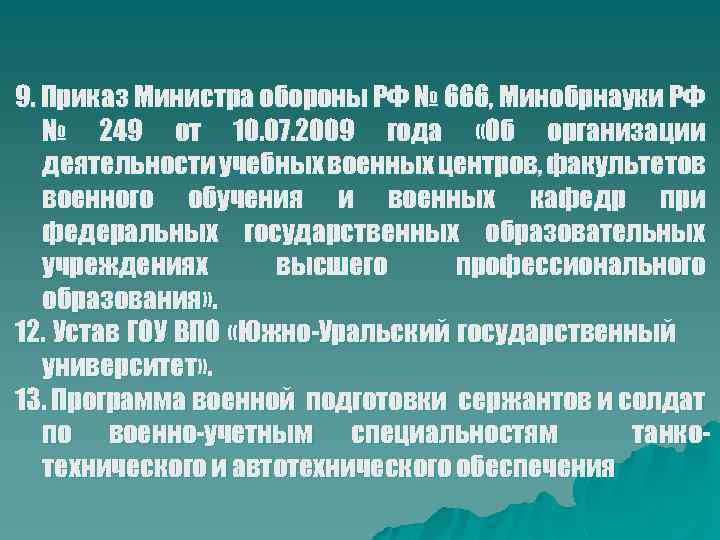

9. Приказ Министра обороны РФ № 666, Минобрнауки РФ № 249 от 10. 07. 2009 года «Об организации деятельности учебных военных центров, факультетов военного обучения и военных кафедр при федеральных государственных образовательных учреждениях высшего профессионального образования» . 12. Устав ГОУ ВПО «Южно-Уральский государственный университет» . 13. Программа военной подготовки сержантов и солдат по военно-учетным специальностям танкотехнического и автотехнического обеспечения

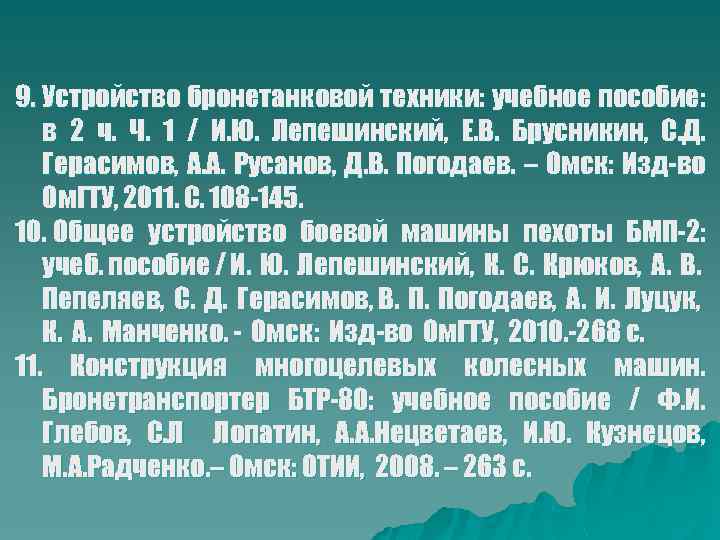

9. Устройство бронетанковой техники: учебное пособие: в 2 ч. Ч. 1 / И. Ю. Лепешинский, Е. В. Брусникин, С. Д. Герасимов, А. А. Русанов, Д. В. Погодаев. – Омск: Изд-во Ом. ГТУ, 2011. С. 108 -145. 10. Общее устройство боевой машины пехоты БМП-2: учеб. пособие / И. Ю. Лепешинский, К. С. Крюков, А. В. Пепеляев, С. Д. Герасимов, В. П. Погодаев, А. И. Луцук, К. А. Манченко. - Омск: Изд-во Ом. ГТУ, 2010. -268 с. 11. Конструкция многоцелевых колесных машин. Бронетранспортер БТР-80: учебное пособие / Ф. И. Глебов, С. Л Лопатин, А. А. Нецветаев, И. Ю. Кузнецов, М. А. Радченко. – Омск: ОТИИ, 2008. – 263 с.
Введеие
История факультета военного обучения Приказом № 159 от 28 сентября 1944 г. в институте была создана военная кафедра. Июнь 1947 г. - первый выпуск студентов по военной подготовке. Выпускные экзамены сдали 89 человек и им были присвоены звания офицеров и сержантов запаса. 1952 г. - кафедра перешла на подготовку заместителей командиров танковых рот по технической части. 1963 г. - начало подготовки инженеров по ремонту и эксплуатации электроспецоборудования 1 сентября 1995 г. - создан факультет военного обучения
Командование факультета военного обучения и кафедры танковых войск Начальник факультета полковник Карпов Николай Алексеевич Начальник учебной части факультета полковник Крикунов Константин Николаевич Начальник кафедры танковых войск полковник Дудоров Вячеслав Викторович

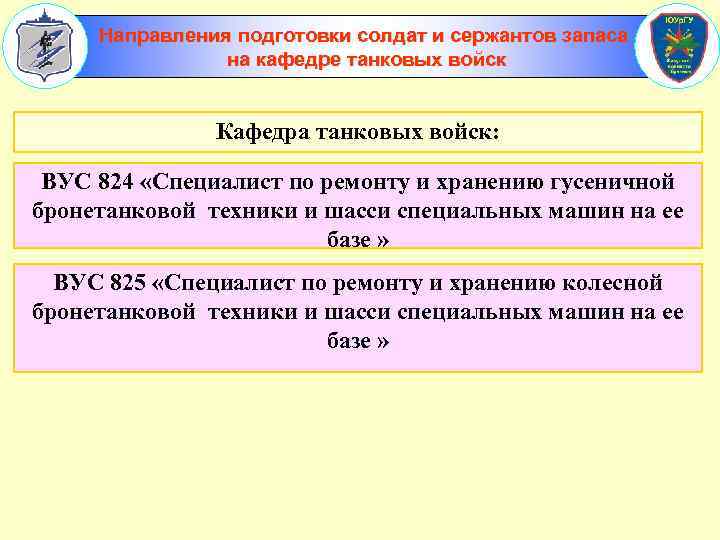

Направления подготовки солдат и сержантов запаса на кафедре танковых войск Кафедра танковых войск: ВУС 824 «Специалист по ремонту и хранению гусеничной бронетанковой техники и шасси специальных машин на ее базе » ВУС 825 «Специалист по ремонту и хранению колесной бронетанковой техники и шасси специальных машин на ее базе »

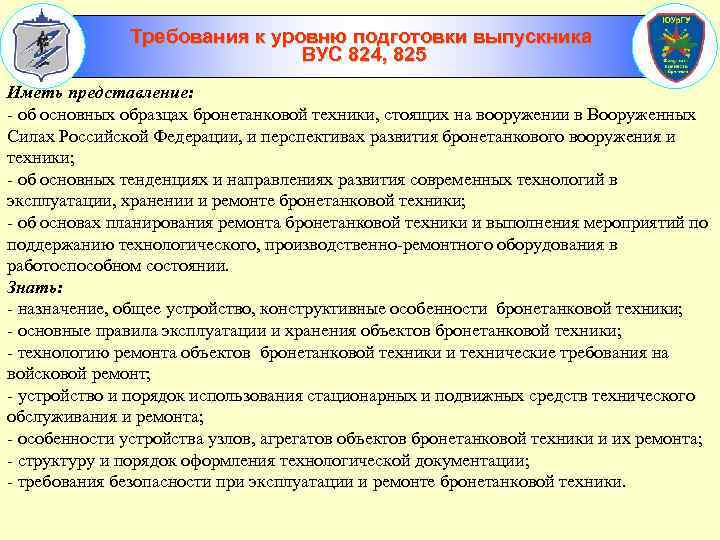

Требования к уровню подготовки выпускника ВУС 824, 825 Иметь представление: - об основных образцах бронетанковой техники, стоящих на вооружении в Вооруженных Силах Российской Федерации, и перспективах развития бронетанкового вооружения и техники; - об основных тенденциях и направлениях развития современных технологий в эксплуатации, хранении и ремонте бронетанковой техники; - об основах планирования ремонта бронетанковой техники и выполнения мероприятий по поддержанию технологического, производственно-ремонтного оборудования в работоспособном состоянии. Знать: - назначение, общее устройство, конструктивные особенности бронетанковой техники; - основные правила эксплуатации и хранения объектов бронетанковой техники; - технологию ремонта объектов бронетанковой техники и технические требования на войсковой ремонт; - устройство и порядок использования стационарных и подвижных средств технического обслуживания и ремонта; - особенности устройства узлов, агрегатов объектов бронетанковой техники и их ремонта; - структуру и порядок оформления технологической документации; - требования безопасности при эксплуатации и ремонте бронетанковой техники.

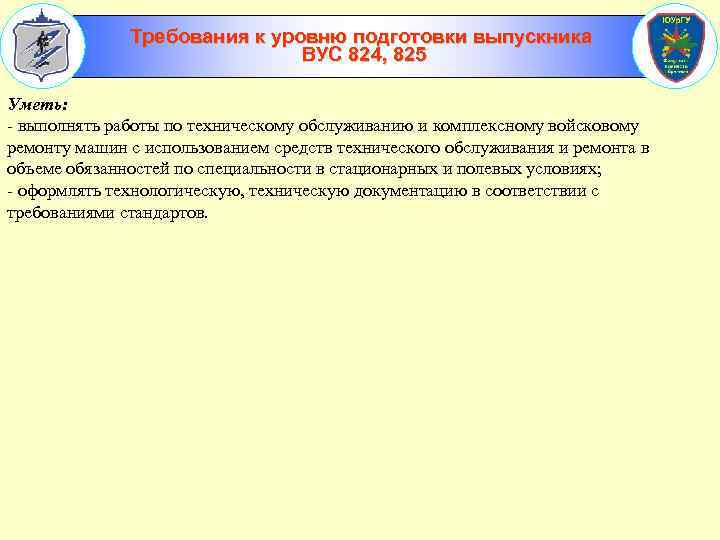

Требования к уровню подготовки выпускника ВУС 824, 825 Уметь: - выполнять работы по техническому обслуживанию и комплексному войсковому ремонту машин с использованием средств технического обслуживания и ремонта в объеме обязанностей по специальности в стационарных и полевых условиях; - оформлять технологическую, техническую документацию в соответствии с требованиями стандартов.

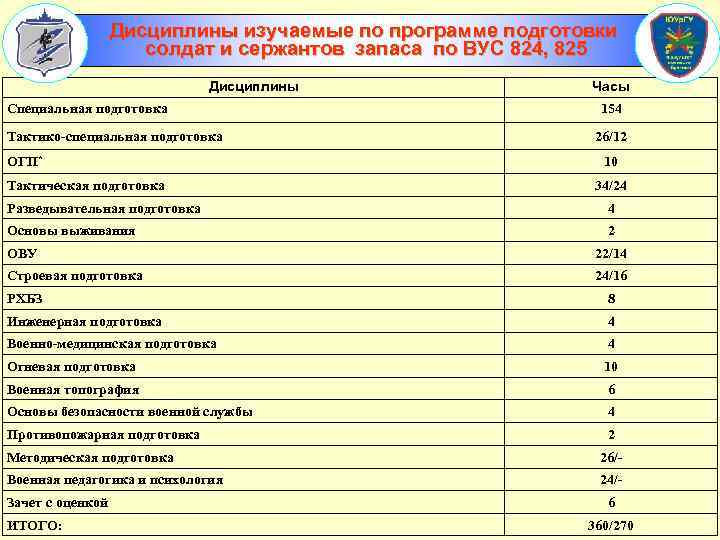

Дисциплины изучаемые по программе подготовки солдат и сержантов запаса по ВУС 824, 825 Дисциплины Специальная подготовка Тактико-специальная подготовка ОГП* Тактическая подготовка Часы 154 26/12 10 34/24 Разведывательная подготовка 4 Основы выживания 2 ОВУ 22/14 Строевая подготовка 24/16 РХБЗ 8 Инженерная подготовка 4 Военно-медицинская подготовка 4 Огневая подготовка 10 Военная топография 6 Основы безопасности военной службы 4 Противопожарная подготовка 2 Методическая подготовка 26/- Военная педагогика и психология 24/- Зачет с оценкой ИТОГО: 6 360/270
Этапы подготовки. Занятия в университете

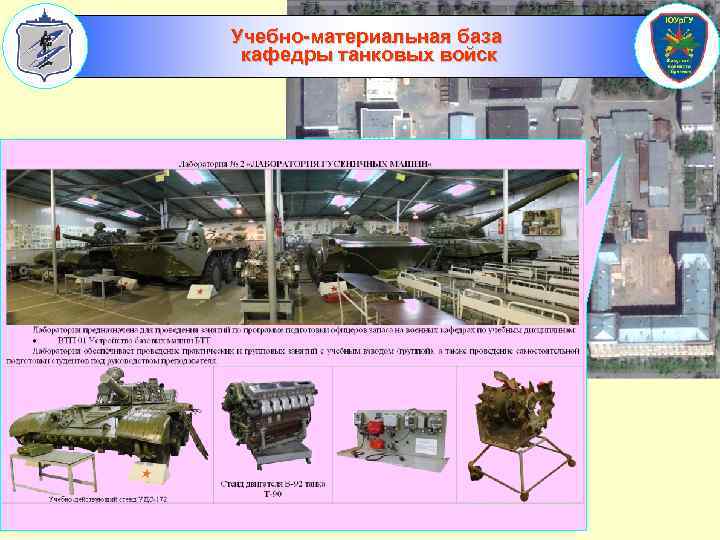

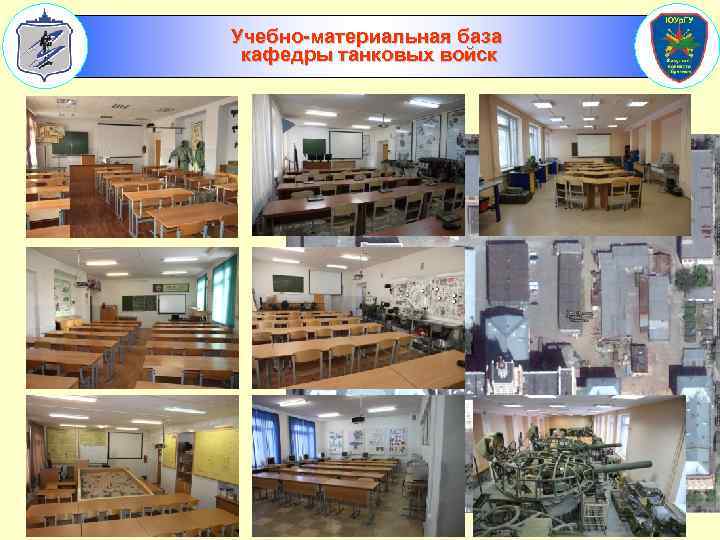

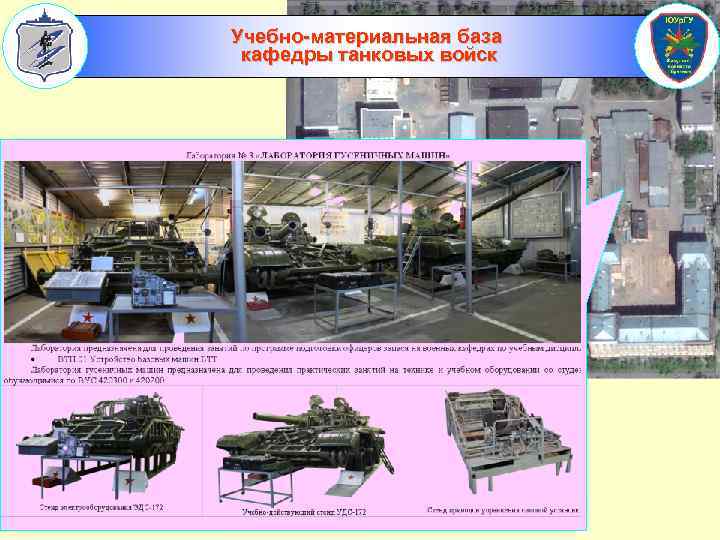

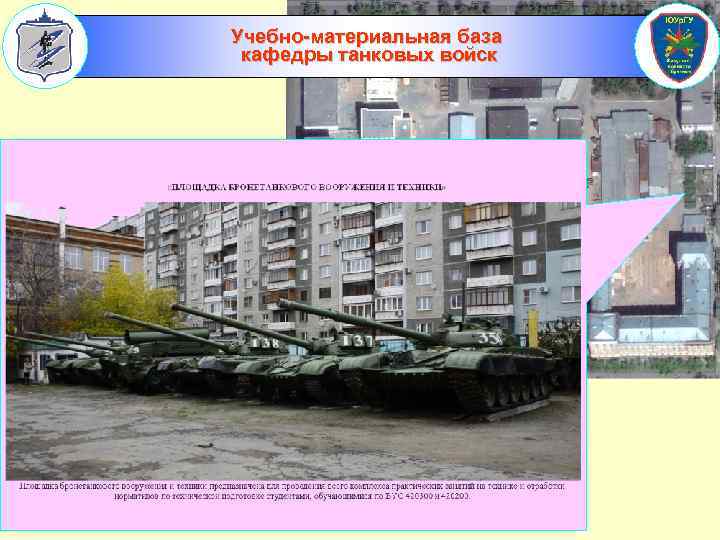

Учебно-материальная база кафедры танковых войск
Учебно-материальная база кафедры танковых войск
Учебно-материальная база кафедры танковых войск
Учебно-материальная база кафедры танковых войск
Этапы подготовки. Учебный сбор

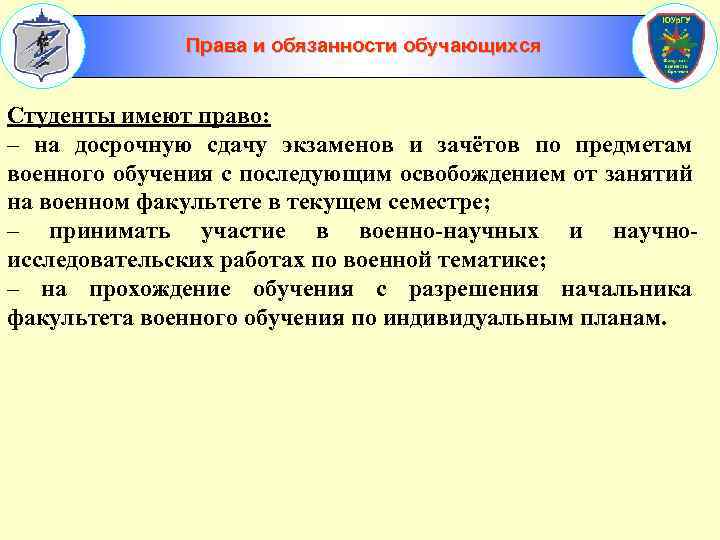

Права и обязанности обучающихся Студенты имеют право: – на досрочную сдачу экзаменов и зачётов по предметам военного обучения с последующим освобождением от занятий на военном факультете в текущем семестре; – принимать участие в военно-научных и научноисследовательских работах по военной тематике; – на прохождение обучения с разрешения начальника факультета военного обучения по индивидуальным планам.

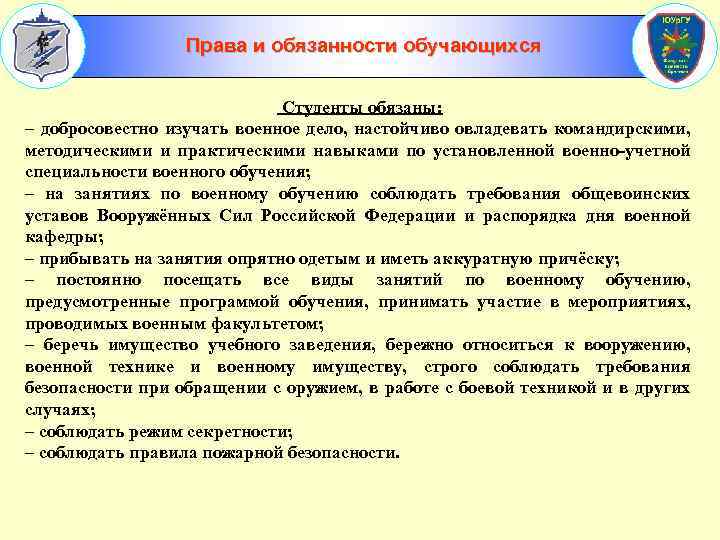

Права и обязанности обучающихся Студенты обязаны: – добросовестно изучать военное дело, настойчиво овладевать командирскими, методическими и практическими навыками по установленной военно-учетной специальности военного обучения; – на занятиях по военному обучению соблюдать требования общевоинских уставов Вооружённых Сил Российской Федерации и распорядка дня военной кафедры; – прибывать на занятия опрятно одетым и иметь аккуратную причёску; – постоянно посещать все виды занятий по военному обучению, предусмотренные программой обучения, принимать участие в мероприятиях, проводимых военным факультетом; – беречь имущество учебного заведения, бережно относиться к вооружению, военной технике и военному имуществу, строго соблюдать требования безопасности при обращении с оружием, в работе с боевой техникой и в других случаях; – соблюдать режим секретности; – соблюдать правила пожарной безопасности.

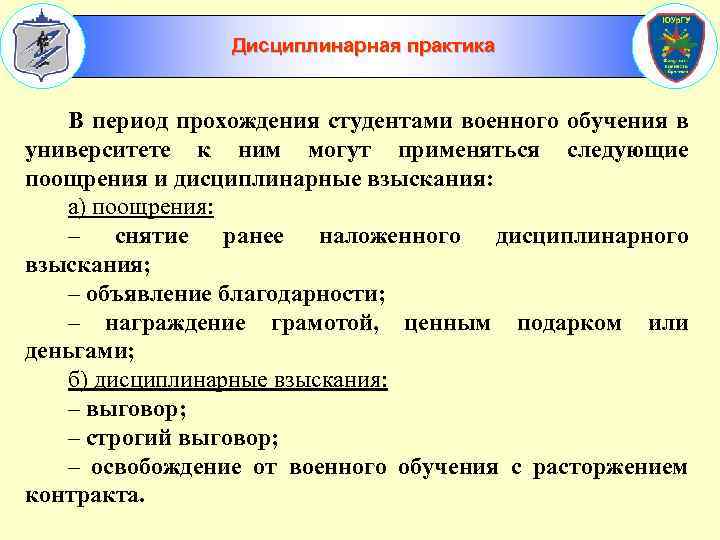

Дисциплинарная практика В период прохождения студентами военного обучения в университете к ним могут применяться следующие поощрения и дисциплинарные взыскания: а) поощрения: – снятие ранее наложенного дисциплинарного взыскания; – объявление благодарности; – награждение грамотой, ценным подарком или деньгами; б) дисциплинарные взыскания: – выговор; – строгий выговор; – освобождение от военного обучения с расторжением контракта.
Распорядок дня № п/п 1. 2. 3. 4. 5. Наименование мероприятий Утренний осмотр и развод на занятия Занятия по военной подготовке: 1 час 2 час 3 час 4 час Перерыв на обед 5 час 6 час 7 час 8 час Воспитательная работа со студентами закрепленными преподавателями во взводах – информация о текущих событиях (1 нед. ) – проведение бесед, общих собраний в закрепленных взводах (2 нед. ) –тренировки по военно-технической, военно-специальной подготовке (3 -4 нед. ) - подведение итогов за месяц и постановка задач на следующий месяц (4 -5 нед. ) Время начало конец Продолжительность 8. 20 8. 40 20 мин 8. 50 9. 40 10. 35 11. 25 12. 10 13. 00 13. 50 14. 45 15. 35 9. 35 10. 25 11. 20 12. 10 13. 00 13. 45 14. 35 15. 30 16. 20 45 мин 50 мин 45 мин 16. 25 16. 55 30 мин

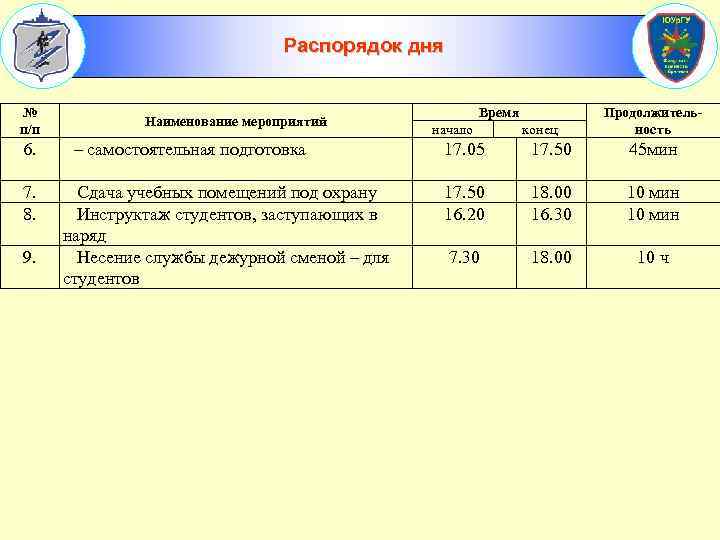

Распорядок дня № п/п 6. 7. 8. 9. Наименование мероприятий – самостоятельная подготовка Сдача учебных помещений под охрану Инструктаж студентов, заступающих в наряд Несение службы дежурной сменой – для студентов Время начало конец Продолжительность 17. 05 17. 50 45 мин 17. 50 16. 20 18. 00 16. 30 10 мин 7. 30 18. 00 10 ч
1 учебный вопрос

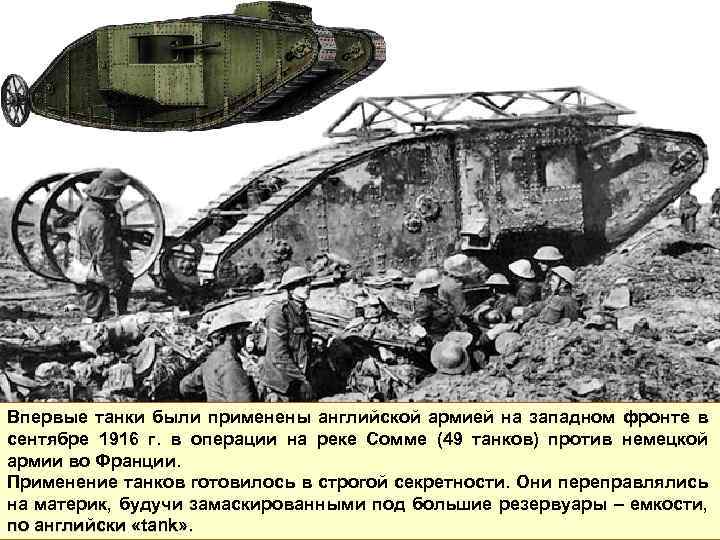

Впервые танки были применены английской армией на западном фронте в сентябре 1916 г. в операции на реке Сомме (49 танков) против немецкой армии во Франции. Применение танков готовилось в строгой секретности. Они переправлялись на материк, будучи замаскированными под большие резервуары – емкости, по английски «tank» .

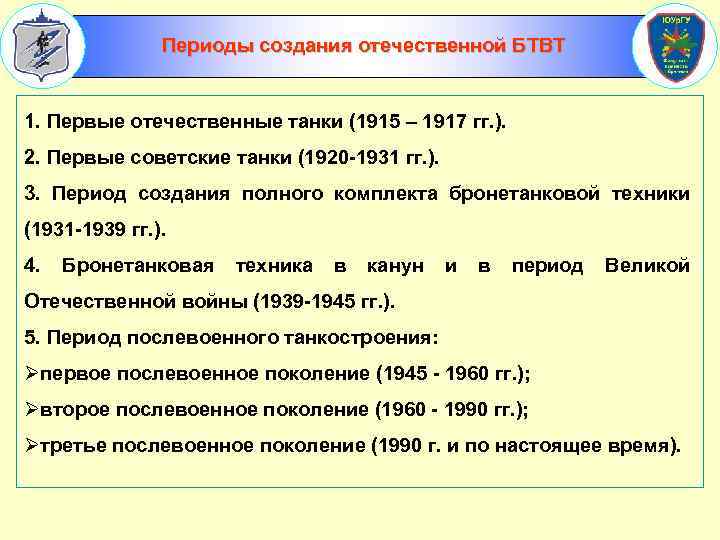

Периоды создания отечественной БТВТ 1. Первые отечественные танки (1915 – 1917 гг. ). 2. Первые советские танки (1920 -1931 гг. ). 3. Период создания полного комплекта бронетанковой техники (1931 -1939 гг. ). 4. Бронетанковая техника в канун и в период Великой Отечественной войны (1939 -1945 гг. ). 5. Период послевоенного танкостроения: Øпервое послевоенное поколение (1945 - 1960 гг. ); Øвторое послевоенное поколение (1960 - 1990 гг. ); Øтретье послевоенное поколение (1990 г. и по настоящее время).

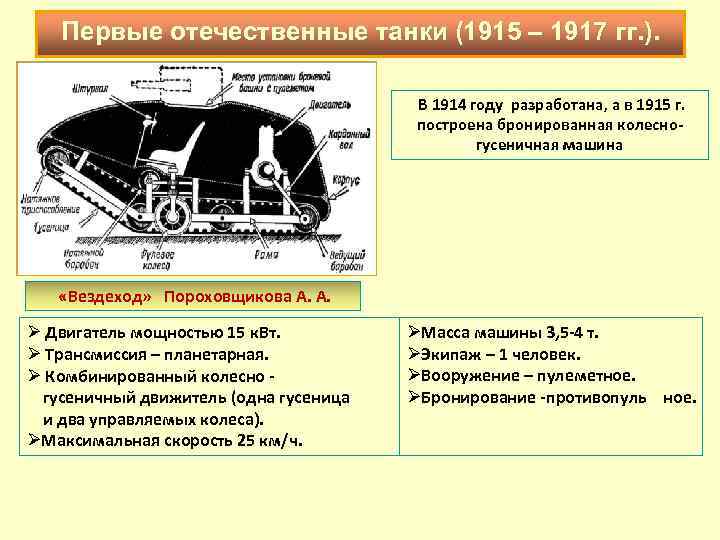

Первые отечественные танки (1915 – 1917 гг. ). В 1914 году разработана, а в 1915 г. построена бронированная колесногусеничная машина «Вездеход» Пороховщикова А. А. Ø Двигатель мощностью 15 к. Вт. Ø Трансмиссия – планетарная. Ø Комбинированный колесно гусеничный движитель (одна гусеница и два управляемых колеса). ØМаксимальная скорость 25 км/ч. ØМасса машины 3, 5 -4 т. ØЭкипаж – 1 человек. ØВооружение – пулеметное. ØБронирование -противопуль ное.

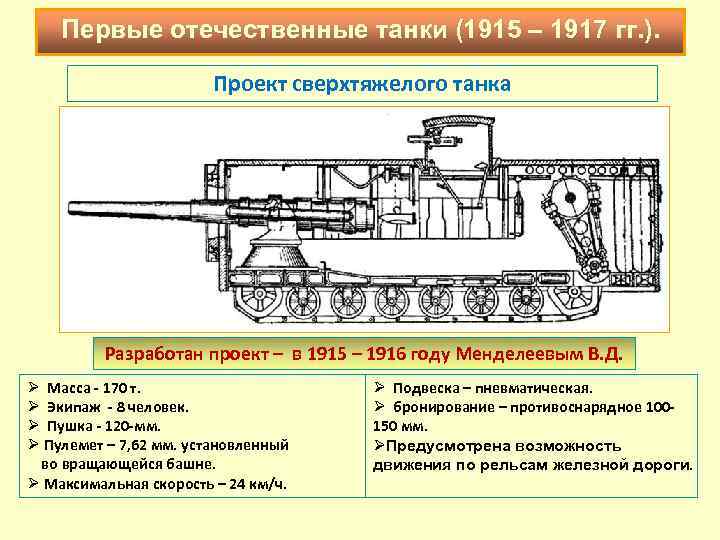

Первые отечественные танки (1915 – 1917 гг. ). Проект сверхтяжелого танка Разработан проект – в 1915 – 1916 году Менделеевым В. Д. Ø Масса - 170 т. Ø Экипаж - 8 человек. Ø Пушка - 120 -мм. Ø Пулемет – 7, 62 мм. установленный во вращающейся башне. Ø Максимальная скорость – 24 км/ч. Ø Подвеска – пневматическая. Ø бронирование – противоснарядное 100150 мм. ØПредусмотрена возможность движения по рельсам железной дороги.

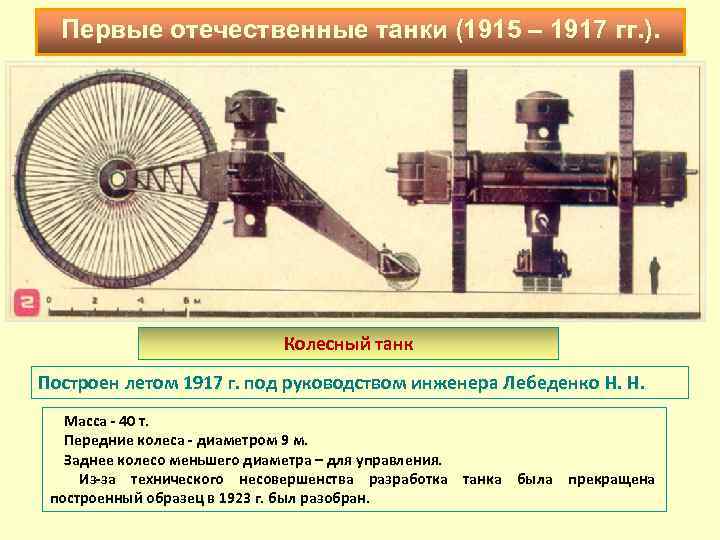

Первые отечественные танки (1915 – 1917 гг. ). Колесный танк Построен летом 1917 г. под руководством инженера Лебеденко Н. Н. Масса - 40 т. Передние колеса - диаметром 9 м. Заднее колесо меньшего диаметра – для управления. Из-за технического несовершенства разработка танка была прекращена построенный образец в 1923 г. был разобран.

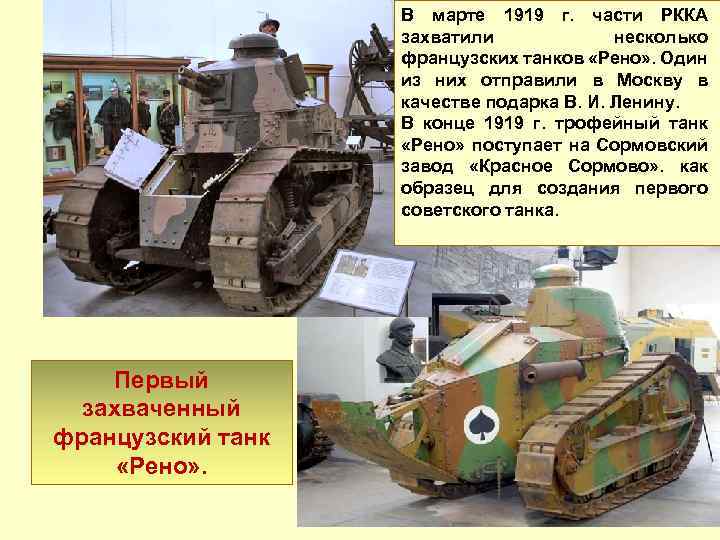

В марте 1919 г. части РККА захватили несколько французских танков «Рено» . Один из них отправили в Москву в качестве подарка В. И. Ленину. В конце 1919 г. трофейный танк «Рено» поступает на Сормовский завод «Красное Сормово» . как образец для создания первого советского танка. Первый захваченный французский танк «Рено» .

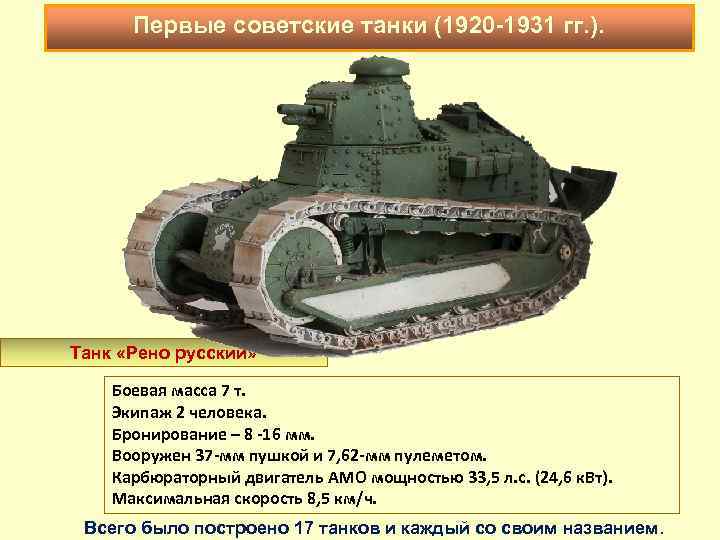

Первые советские танки (1920 -1931 гг. ). Танк «Рено русский» Боевая масса 7 т. Экипаж 2 человека. Бронирование – 8 -16 мм. Вооружен 37 -мм пушкой и 7, 62 -мм пулеметом. Карбюраторный двигатель АМО мощностью 33, 5 л. с. (24, 6 к. Вт). Максимальная скорость 8, 5 км/ч. Всего было построено 17 танков и каждый со своим названием.

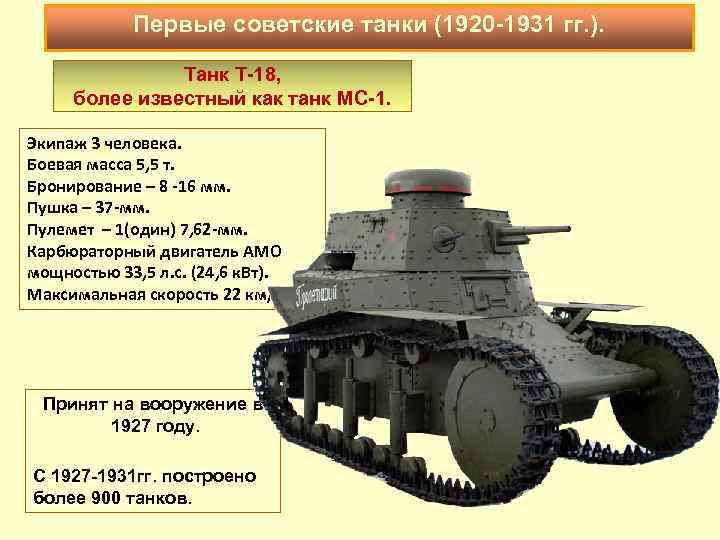

Первые советские танки (1920 -1931 гг. ). Танк Т-18, более известный как танк МС-1. Экипаж 3 человека. Боевая масса 5, 5 т. Бронирование – 8 -16 мм. Пушка – 37 -мм. Пулемет – 1(один) 7, 62 -мм. Карбюраторный двигатель АМО мощностью 33, 5 л. с. (24, 6 к. Вт). Максимальная скорость 22 км/ч. Принят на вооружение в 1927 году. С 1927 -1931 гг. построено более 900 танков.

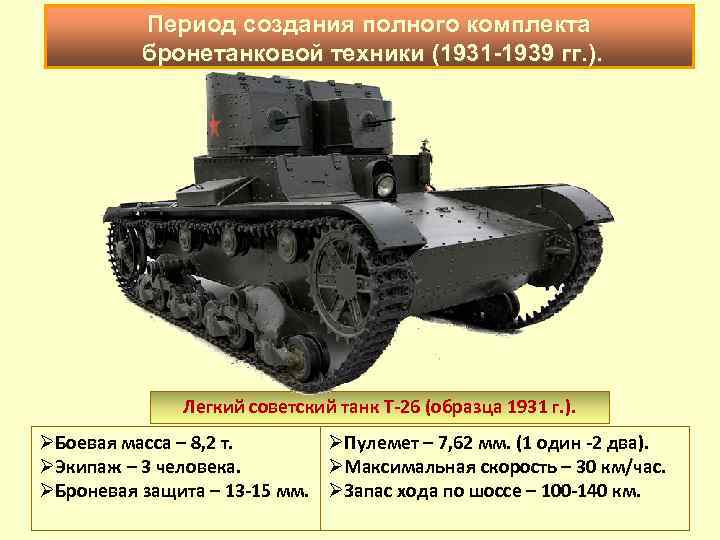

Период создания полного комплекта бронетанковой техники (1931 -1939 гг. ). Легкий советский танк Т-26 (образца 1931 г. ). ØБоевая масса – 8, 2 т. ØПулемет – 7, 62 мм. (1 один -2 два). ØЭкипаж – 3 человека. ØМаксимальная скорость – 30 км/час. ØБроневая защита – 13 -15 мм. ØЗапас хода по шоссе – 100 -140 км.

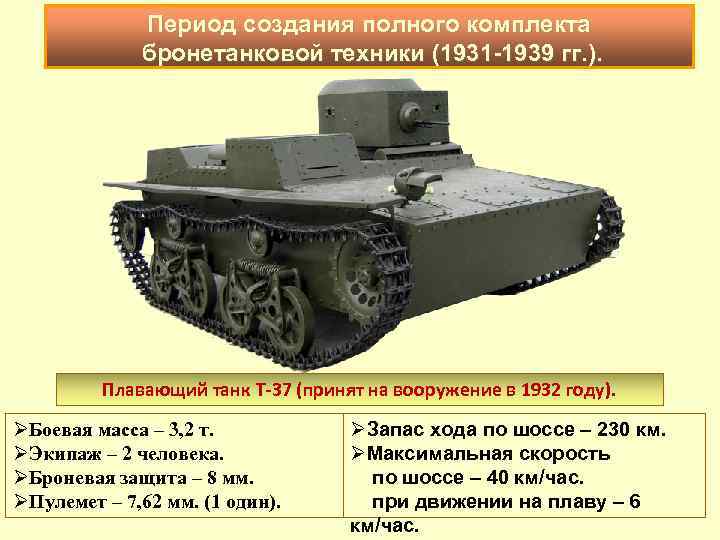

Период создания полного комплекта бронетанковой техники (1931 -1939 гг. ). Плавающий танк Т-37 (принят на вооружение в 1932 году). ØБоевая масса – 3, 2 т. ØЭкипаж – 2 человека. ØБроневая защита – 8 мм. ØПулемет – 7, 62 мм. (1 один). ØЗапас хода по шоссе – 230 км. ØМаксимальная скорость по шоссе – 40 км/час. при движении на плаву – 6 км/час.

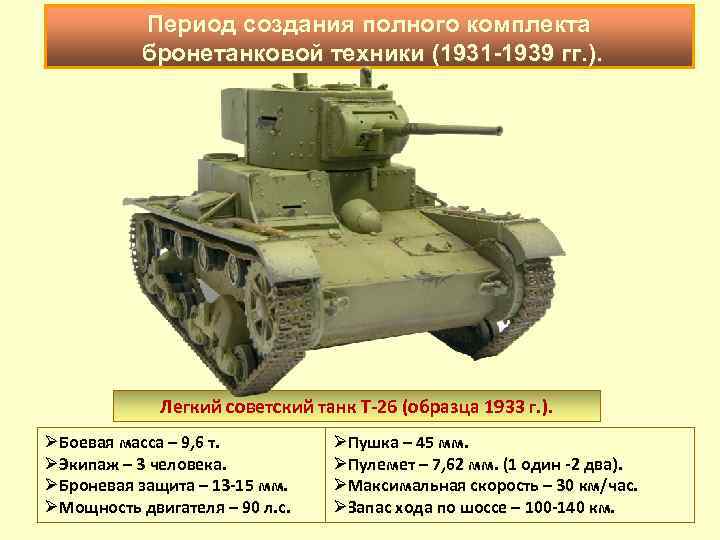

Период создания полного комплекта бронетанковой техники (1931 -1939 гг. ). Легкий советский танк Т-26 (образца 1933 г. ). ØБоевая масса – 9, 6 т. ØЭкипаж – 3 человека. ØБроневая защита – 13 -15 мм. ØМощность двигателя – 90 л. с. ØПушка – 45 мм. ØПулемет – 7, 62 мм. (1 один -2 два). ØМаксимальная скорость – 30 км/час. ØЗапас хода по шоссе – 100 -140 км.
Период создания полного комплекта бронетанковой техники (1931 -1939 гг. ). Танкетка Т-27 (принята на вооружение 13 февраля 1931 года) ØБоевая масса – 2, 7 т. ØЭкипаж – 2 человека. ØБроневая защита – 6 -10 мм. ØПулемет – 7, 62 мм. (1 один). ØМаксимальная скорость – 40 км/час.

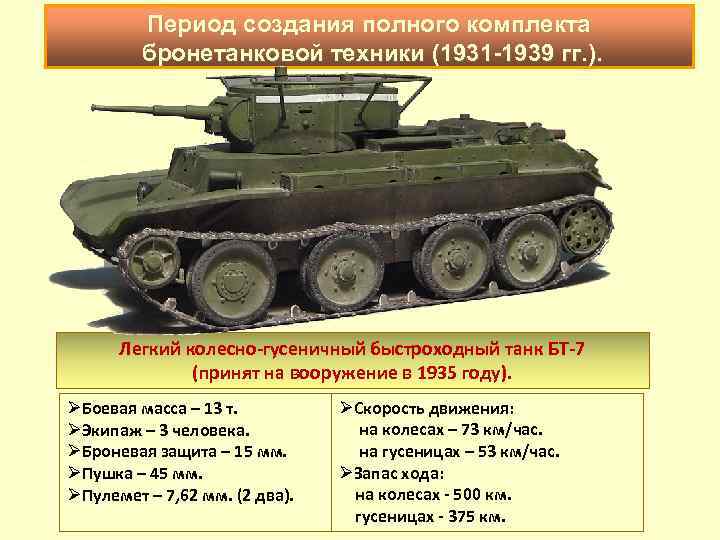

Период создания полного комплекта бронетанковой техники (1931 -1939 гг. ). Легкий колесно-гусеничный быстроходный танк БТ-7 (принят на вооружение в 1935 году). ØБоевая масса – 13 т. ØЭкипаж – 3 человека. ØБроневая защита – 15 мм. ØПушка – 45 мм. ØПулемет – 7, 62 мм. (2 два). ØСкорость движения: на колесах – 73 км/час. на гусеницах – 53 км/час. ØЗапас хода: на колесах - 500 км. гусеницах - 375 км.

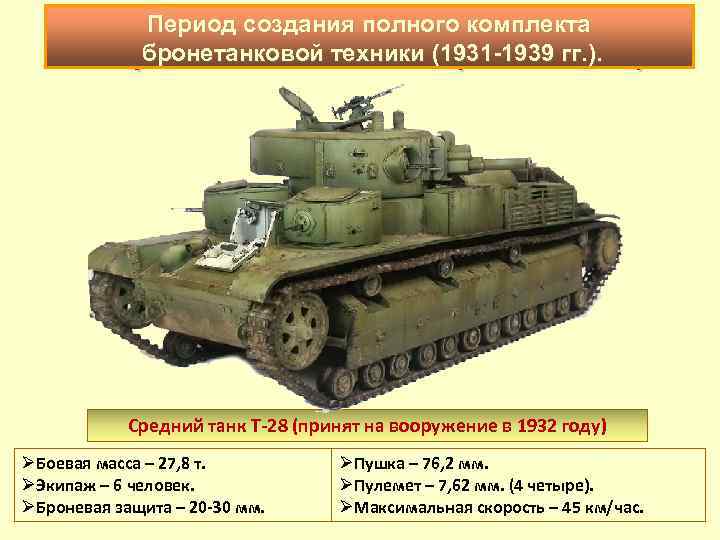

Период созданияполного комплекта Период создания полного комплекта бронетанковой техники (1931 -1939 гг. ). Средний танк Т-28 (принят на вооружение в 1932 году) ØБоевая масса – 27, 8 т. ØЭкипаж – 6 человек. ØБроневая защита – 20 -30 мм. ØПушка – 76, 2 мм. ØПулемет – 7, 62 мм. (4 четыре). ØМаксимальная скорость – 45 км/час.

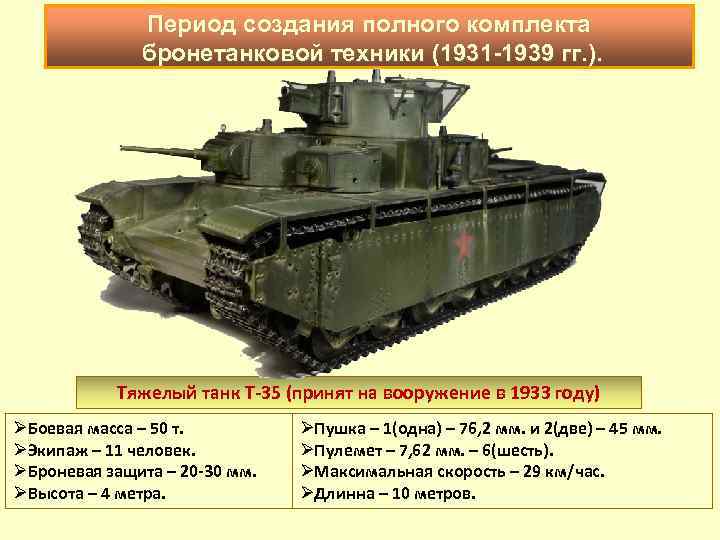

Период создания полного комплекта бронетанковой техники (1931 -1939 гг. ). Тяжелый танк Т-35 (принят на вооружение в 1933 году) ØБоевая масса – 50 т. ØЭкипаж – 11 человек. ØБроневая защита – 20 -30 мм. ØВысота – 4 метра. ØПушка – 1(одна) – 76, 2 мм. и 2(две) – 45 мм. ØПулемет – 7, 62 мм. – 6(шесть). ØМаксимальная скорость – 29 км/час. ØДлинна – 10 метров.

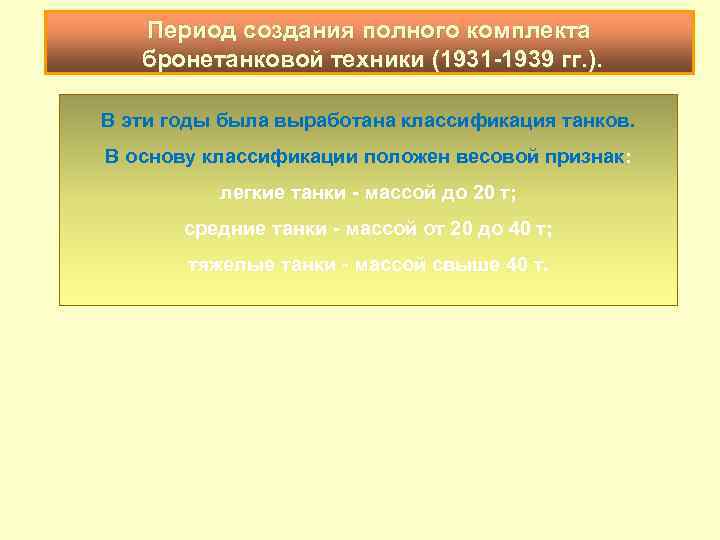

Период создания полного комплекта бронетанковой техники (1931 -1939 гг. ). В эти годы была выработана классификация танков. В основу классификации положен весовой признак: легкие танки - массой до 20 т; средние танки - массой от 20 до 40 т; тяжелые танки - массой свыше 40 т.

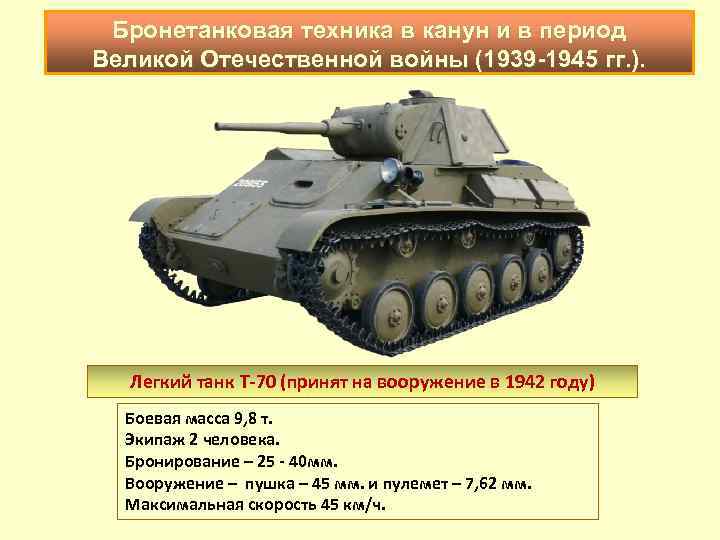

Бронетанковая техника в канун и в период Великой Отечественной войны (1939 -1945 гг. ). Легкий танк Т-70 (принят на вооружение в 1942 году) Боевая масса 9, 8 т. Экипаж 2 человека. Бронирование – 25 - 40 мм. Вооружение – пушка – 45 мм. и пулемет – 7, 62 мм. Максимальная скорость 45 км/ч.

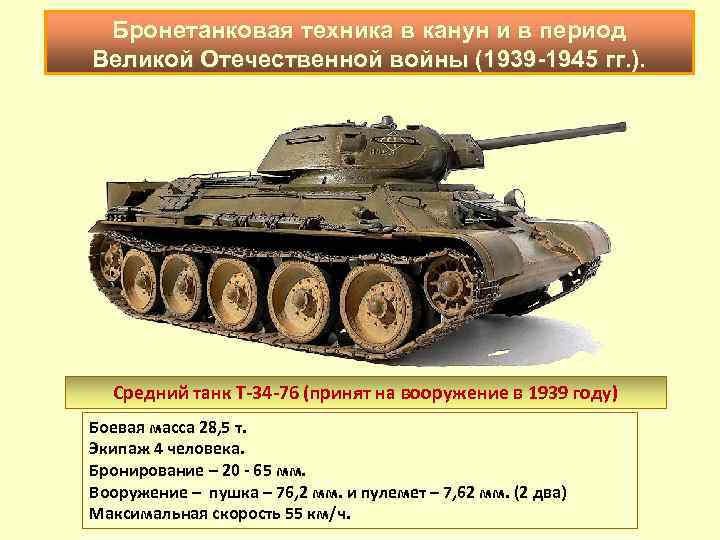

Бронетанковая техника в канун и в период Великой Отечественной войны (1939 -1945 гг. ). Средний танк Т-34 -76 (принят на вооружение в 1939 году) Боевая масса 28, 5 т. Экипаж 4 человека. Бронирование – 20 - 65 мм. Вооружение – пушка – 76, 2 мм. и пулемет – 7, 62 мм. (2 два) Максимальная скорость 55 км/ч.
Бронетанковая техника в канун и в период Великой Отечественной войны (1939 -1945 гг. ). Средний танк Т-34 -85 (принят на вооружение в 1943 году). Боевая масса 32 т. Экипаж 5 человек. Бронирование – 20 – 90 мм. Вооружение – пушка – 85 мм. и пулемет – 7, 62 мм. Максимальная скорость 34 км/ч.

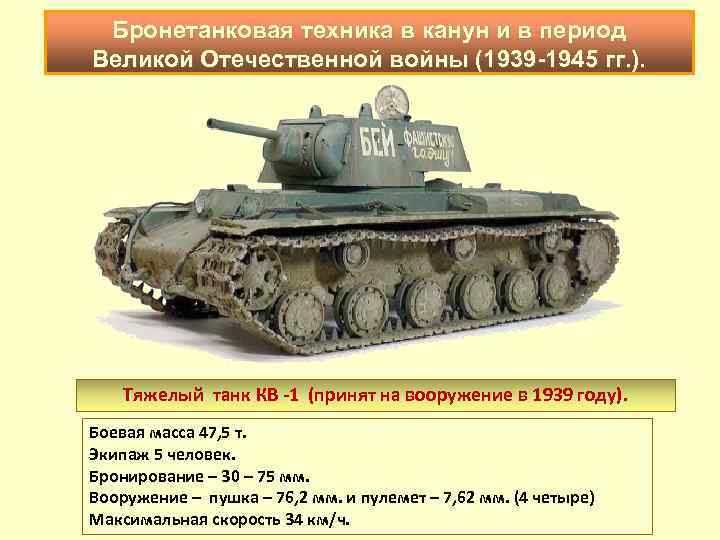

Бронетанковая техника в канун и в период Великой Отечественной войны (1939 -1945 гг. ). Тяжелый танк КВ -1 (принят на вооружение в 1939 году). Боевая масса 47, 5 т. Экипаж 5 человек. Бронирование – 30 – 75 мм. Вооружение – пушка – 76, 2 мм. и пулемет – 7, 62 мм. (4 четыре) Максимальная скорость 34 км/ч.

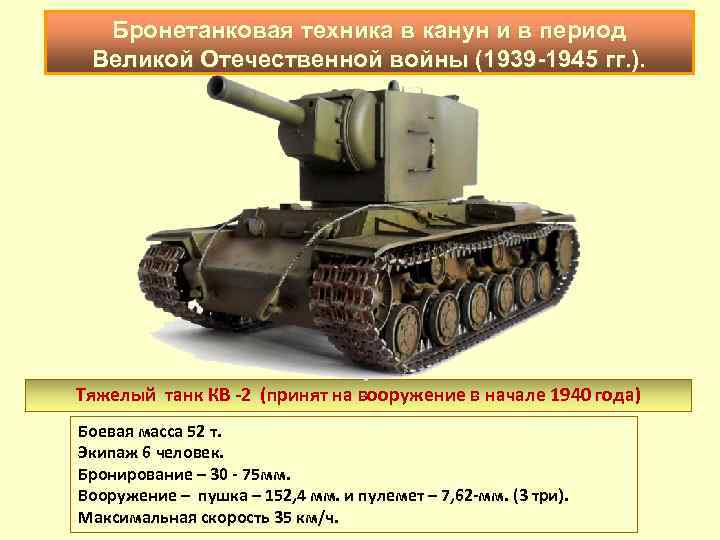

Бронетанковая техника в канун и в период Великой Отечественной войны (1939 -1945 гг. ). Тяжелый танк КВ -2 (принят на вооружение в начале 1940 года) Боевая масса 52 т. Экипаж 6 человек. Бронирование – 30 - 75 мм. Вооружение – пушка – 152, 4 мм. и пулемет – 7, 62 -мм. (3 три). Максимальная скорость 35 км/ч.

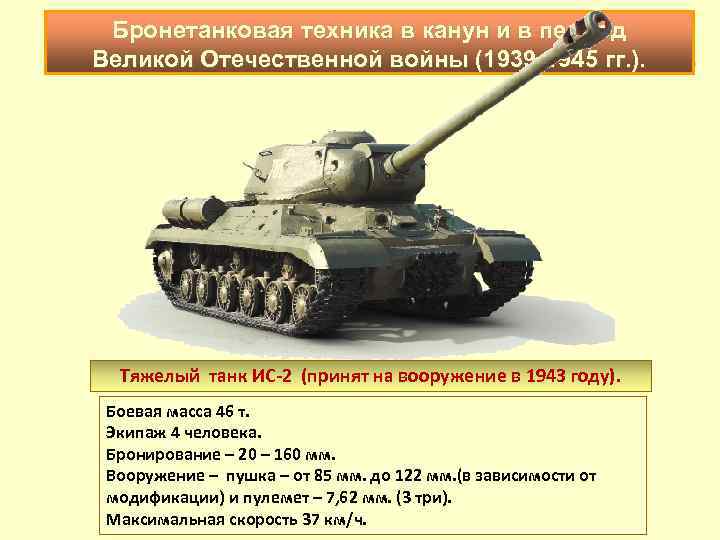

Бронетанковая техника в в канунви в период Бронетанковая техника канун и период Вликой Отечественнойвойны (1939 -1945 гг. ). Великой Отечественной войны (1939 -1945 Тяжелый танк ИС-2 (принят на вооружение в 1943 году). Боевая масса 46 т. Экипаж 4 человека. Бронирование – 20 – 160 мм. Вооружение – пушка – от 85 мм. до 122 мм. (в зависимости от модификации) и пулемет – 7, 62 мм. (3 три). Максимальная скорость 37 км/ч.

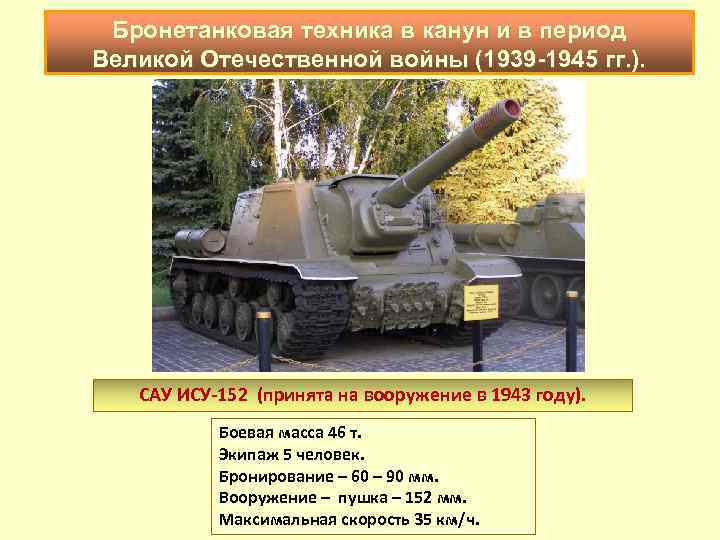

Бронетанковая техника в канун и в период Великой Отечественной войны (1939 -1945 гг. ). САУ ИСУ-152 (принята на вооружение в 1943 году). Боевая масса 46 т. Экипаж 5 человек. Бронирование – 60 – 90 мм. Вооружение – пушка – 152 мм. Максимальная скорость 35 км/ч.

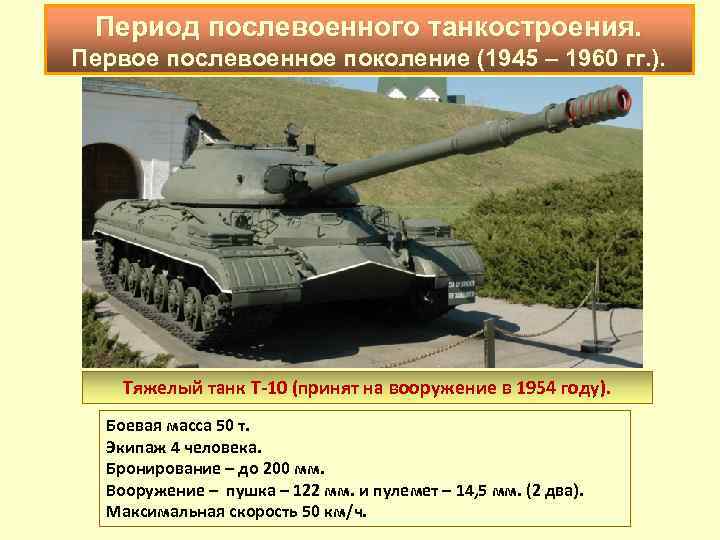

Период послевоенного танкостроения. Первое послевоенное поколение (1945 – 1960 гг. ). Тяжелый танк Т-10 (принят на вооружение в 1954 году). Боевая масса 50 т. Экипаж 4 человека. Бронирование – до 200 мм. Вооружение – пушка – 122 мм. и пулемет – 14, 5 мм. (2 два). Максимальная скорость 50 км/ч.

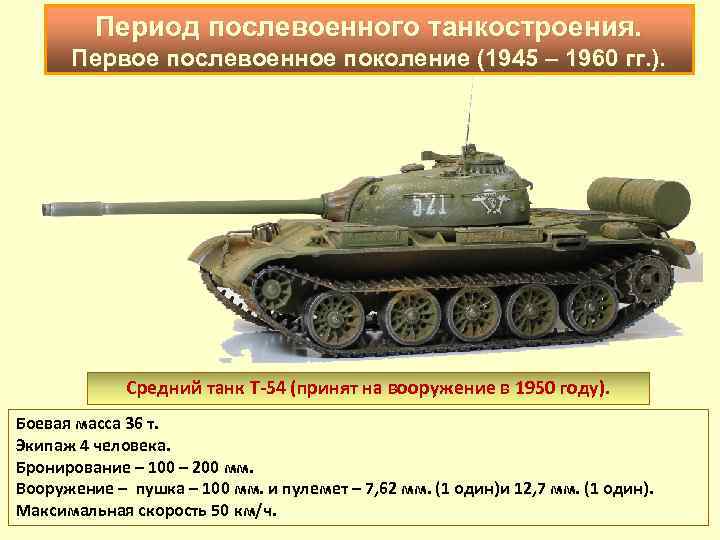

Период послевоенного танкостроения. Первое послевоенное поколение (1945 – 1960 гг. ). Средний танк Т-54 (принят на вооружение в 1950 году). Боевая масса 36 т. Экипаж 4 человека. Бронирование – 100 – 200 мм. Вооружение – пушка – 100 мм. и пулемет – 7, 62 мм. (1 один)и 12, 7 мм. (1 один). Максимальная скорость 50 км/ч.

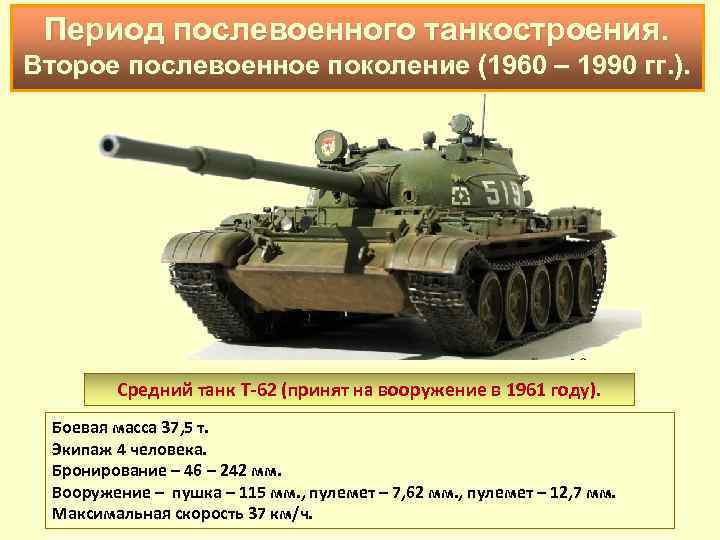

Период послевоенного танкостроения. Второе послевоенное поколение (1960 – 1990 гг. ). Средний танк Т-62 (принят на вооружение в 1961 году). Боевая масса 37, 5 т. Экипаж 4 человека. Бронирование – 46 – 242 мм. Вооружение – пушка – 115 мм. , пулемет – 7, 62 мм. , пулемет – 12, 7 мм. Максимальная скорость 37 км/ч.
Период послевоенного танкостроения. Второе послевоенное поколение (1960 – 1990 гг. ). Средний танк Т-64 (принят на вооружение в 1967 году). Боевая масса 42, 4 т. Экипаж 3 человека. Бронирование – 30 – 450 мм. (комбинированная). Вооружение – пушка – 125 мм. , пулемет – 7, 62 мм. , пулемет – 12, 7 мм. Максимальная скорость 60 км/ч.

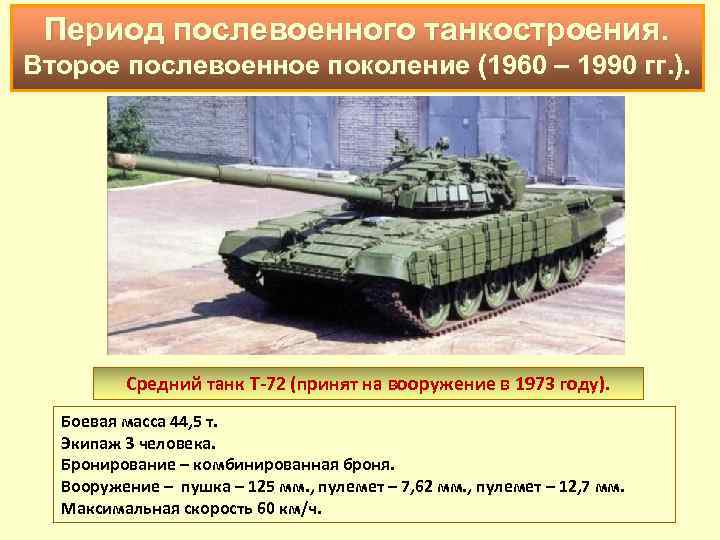

Период послевоенного танкостроения. Второе послевоенное поколение (1960 – 1990 гг. ). Средний танк Т-72 (принят на вооружение в 1973 году). Боевая масса 44, 5 т. Экипаж 3 человека. Бронирование – комбинированная броня. Вооружение – пушка – 125 мм. , пулемет – 7, 62 мм. , пулемет – 12, 7 мм. Максимальная скорость 60 км/ч.

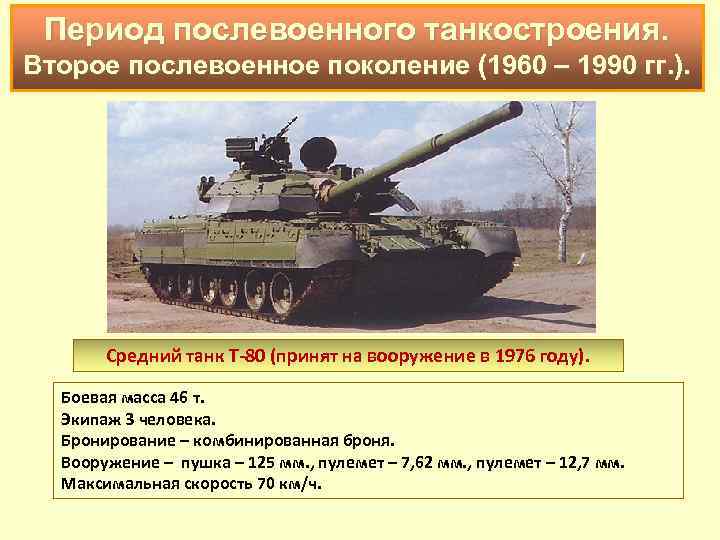

Период послевоенного танкостроения. Второе послевоенное поколение (1960 – 1990 гг. ). Средний танк Т-80 (принят на вооружение в 1976 году). Боевая масса 46 т. Экипаж 3 человека. Бронирование – комбинированная броня. Вооружение – пушка – 125 мм. , пулемет – 7, 62 мм. , пулемет – 12, 7 мм. Максимальная скорость 70 км/ч.

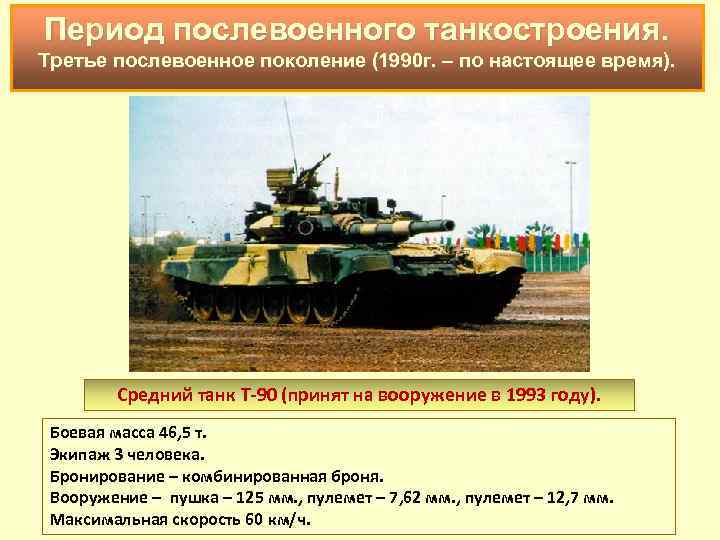

Период послевоенного танкостроения. Третье послевоенное поколение (1990 г. – по настоящее время). Средний танк Т-90 (принят на вооружение в 1993 году). Боевая масса 46, 5 т. Экипаж 3 человека. Бронирование – комбинированная броня. Вооружение – пушка – 125 мм. , пулемет – 7, 62 мм. , пулемет – 12, 7 мм. Максимальная скорость 60 км/ч.

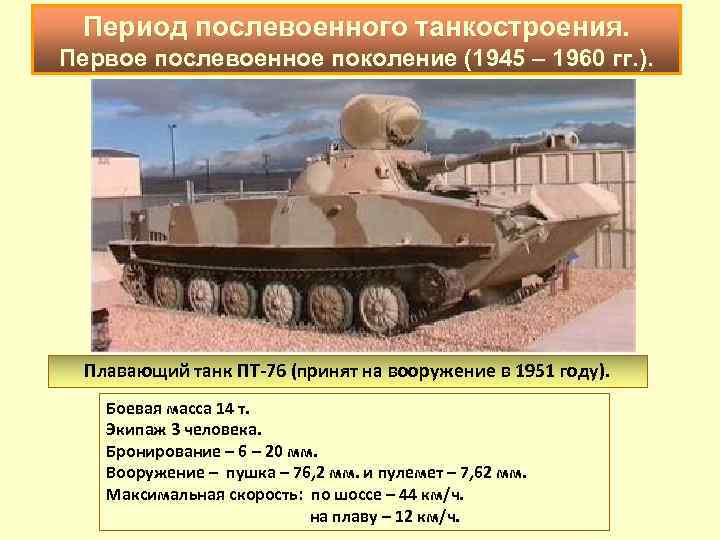

Период послевоенного танкостроения. Первое послевоенное поколение (1945 – 1960 гг. ). Плавающий танк ПТ-76 (принят на вооружение в 1951 году). Боевая масса 14 т. Экипаж 3 человека. Бронирование – 6 – 20 мм. Вооружение – пушка – 76, 2 мм. и пулемет – 7, 62 мм. Максимальная скорость: по шоссе – 44 км/ч. на плаву – 12 км/ч.

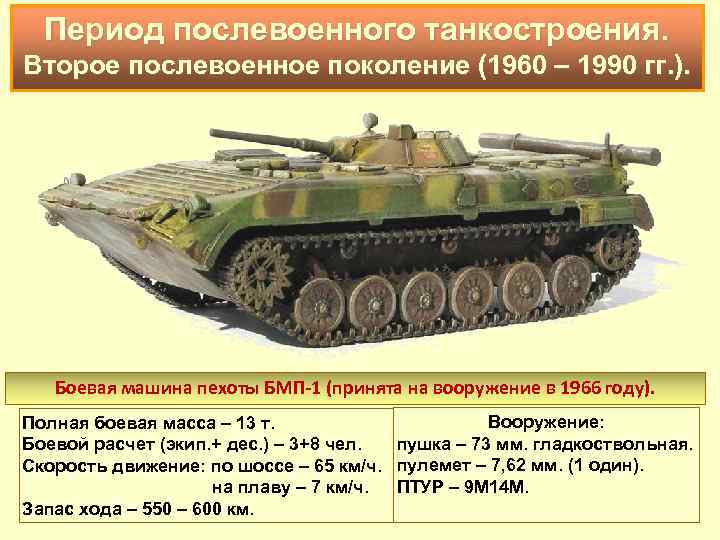

Период послевоенного танкостроения. Второе послевоенное поколение (1960 – 1990 гг. ). Боевая машина пехоты БМП-1 (принята на вооружение в 1966 году). Вооружение: Полная боевая масса – 13 т. пушка – 73 мм. гладкоствольная. Боевой расчет (экип. + дес. ) – 3+8 чел. Скорость движение: по шоссе – 65 км/ч. пулемет – 7, 62 мм. (1 один). ПТУР – 9 М 14 М. на плаву – 7 км/ч. Запас хода – 550 – 600 км.

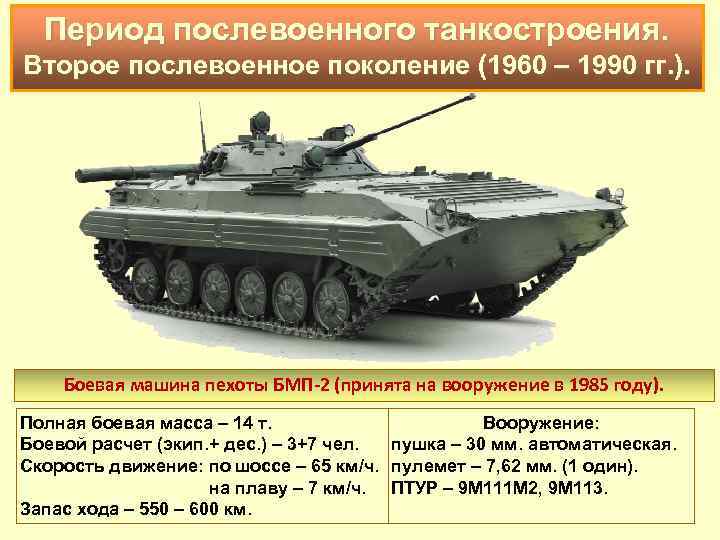

Период послевоенного танкостроения. Второе послевоенное поколение (1960 – 1990 гг. ). Боевая машина пехоты БМП-2 (принята на вооружение в 1985 году). Полная боевая масса – 14 т. Вооружение: Боевой расчет (экип. + дес. ) – 3+7 чел. пушка – 30 мм. автоматическая. Скорость движение: по шоссе – 65 км/ч. пулемет – 7, 62 мм. (1 один). на плаву – 7 км/ч. ПТУР – 9 М 111 М 2, 9 М 113. Запас хода – 550 – 600 км.

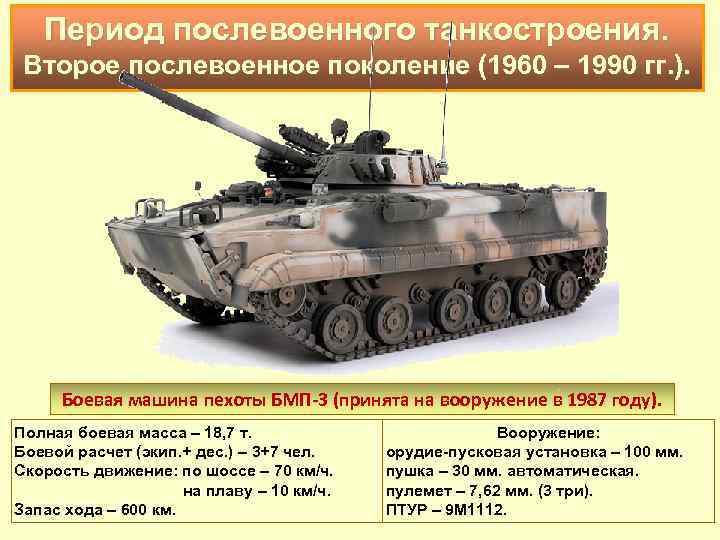

Период послевоенного танкостроения. Второе послевоенное поколение (1960 – 1990 гг. ). Боевая машина пехоты БМП-3 (принята на вооружение в 1987 году). Полная боевая масса – 18, 7 т. Боевой расчет (экип. + дес. ) – 3+7 чел. Скорость движение: по шоссе – 70 км/ч. на плаву – 10 км/ч. Запас хода – 600 км. Вооружение: орудие-пусковая установка – 100 мм. пушка – 30 мм. автоматическая. пулемет – 7, 62 мм. (3 три). ПТУР – 9 М 1112.
2 учебный вопрос

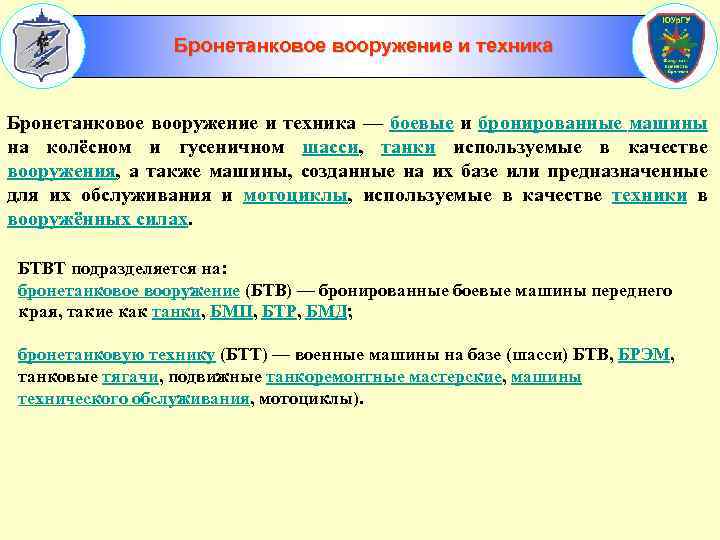

Бронетанковое вооружение и техника — боевые и бронированные машины на колёсном и гусеничном шасси, танки используемые в качестве вооружения, а также машины, созданные на их базе или предназначенные для их обслуживания и мотоциклы, используемые в качестве техники в вооружённых силах. БТВТ подразделяется на: бронетанковое вооружение (БТВ) — бронированные боевые машины переднего края, такие как танки, БМП, БТР, БМД; бронетанковую технику (БТТ) — военные машины на базе (шасси) БТВ, БРЭМ, танковые тягачи, подвижные танкоремонтные мастерские, машины технического обслуживания, мотоциклы).

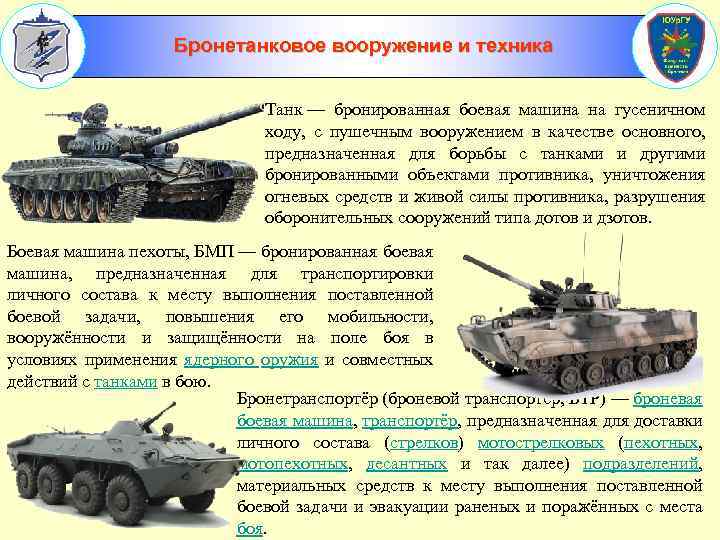

Бронетанковое вооружение и техника Танк — бронированная боевая машина на гусеничном ходу, с пушечным вооружением в качестве основного, предназначенная для борьбы с танками и другими бронированными объектами противника, уничтожения огневых средств и живой силы противника, разрушения оборонительных сооружений типа дотов и дзотов. Боевая машина пехоты, БМП — бронированная боевая машина, предназначенная для транспортировки личного состава к месту выполнения поставленной боевой задачи, повышения его мобильности, вооружённости и защищённости на поле боя в условиях применения ядерного оружия и совместных действий с танками в бою. Бронетранспортёр (броневой транспортёр, БТР) — броневая боевая машина, транспортёр, предназначенная для доставки личного состава (стрелков) мотострелковых (пехотных, мотопехотных, десантных и так далее) подразделений, материальных средств к месту выполнения поставленной боевой задачи и эвакуации раненых и поражённых с места боя.

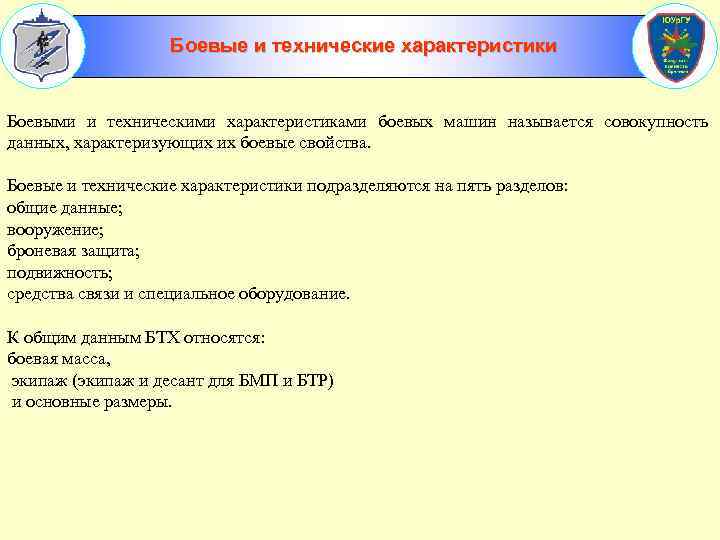

Боевые и технические характеристики Боевыми и техническими характеристиками боевых машин называется совокупность данных, характеризующих их боевые свойства. Боевые и технические характеристики подразделяются на пять разделов: общие данные; вооружение; броневая защита; подвижность; средства связи и специальное оборудование. К общим данным БТХ относятся: боевая масса, экипаж (экипаж и десант для БМП и БТР) и основные размеры.

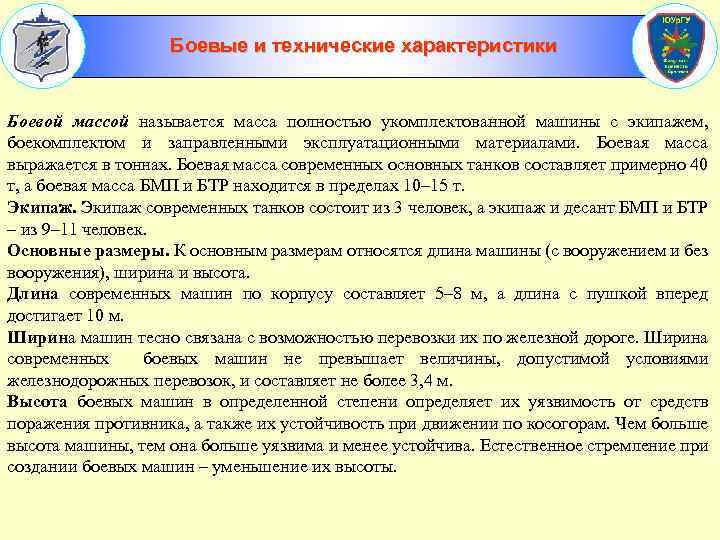

Боевые и технические характеристики Боевой массой называется масса полностью укомплектованной машины с экипажем, боекомплектом и заправленными эксплуатационными материалами. Боевая масса выражается в тоннах. Боевая масса современных основных танков составляет примерно 40 т, а боевая масса БМП и БТР находится в пределах 10– 15 т. Экипаж современных танков состоит из 3 человек, а экипаж и десант БМП и БТР – из 9– 11 человек. Основные размеры. К основным размерам относятся длина машины (с вооружением и без вооружения), ширина и высота. Длина современных машин по корпусу составляет 5– 8 м, а длина с пушкой вперед достигает 10 м. Ширина машин тесно связана с возможностью перевозки их по железной дороге. Ширина современных боевых машин не превышает величины, допустимой условиями железнодорожных перевозок, и составляет не более 3, 4 м. Высота боевых машин в определенной степени определяет их уязвимость от средств поражения противника, а также их устойчивость при движении по косогорам. Чем больше высота машины, тем она больше уязвима и менее устойчива. Естественное стремление при создании боевых машин – уменьшение их высоты.

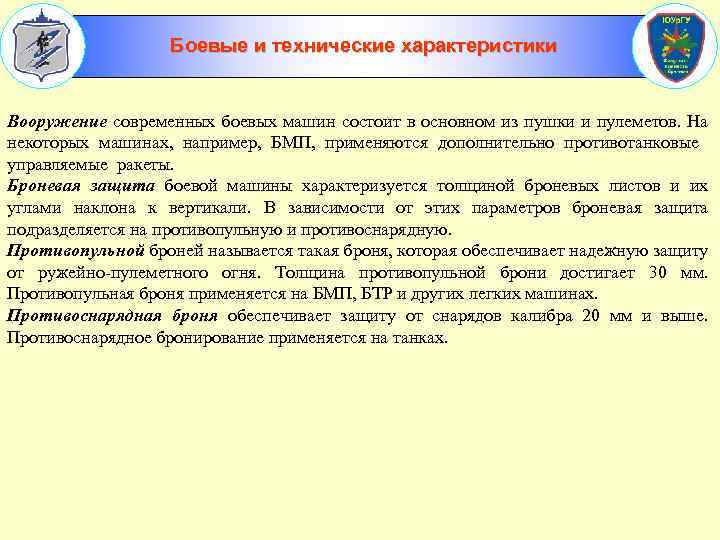

Боевые и технические характеристики Вооружение современных боевых машин состоит в основном из пушки и пулеметов. На некоторых машинах, например, БМП, применяются дополнительно противотанковые управляемые ракеты. Броневая защита боевой машины характеризуется толщиной броневых листов и их углами наклона к вертикали. В зависимости от этих параметров броневая защита подразделяется на противопульную и противоснарядную. Противопульной броней называется такая броня, которая обеспечивает надежную защиту от ружейно-пулеметного огня. Толщина противопульной брони достигает 30 мм. Противопульная броня применяется на БМП, БТР и других легких машинах. Противоснарядная броня обеспечивает защиту от снарядов калибра 20 мм и выше. Противоснарядное бронирование применяется на танках.

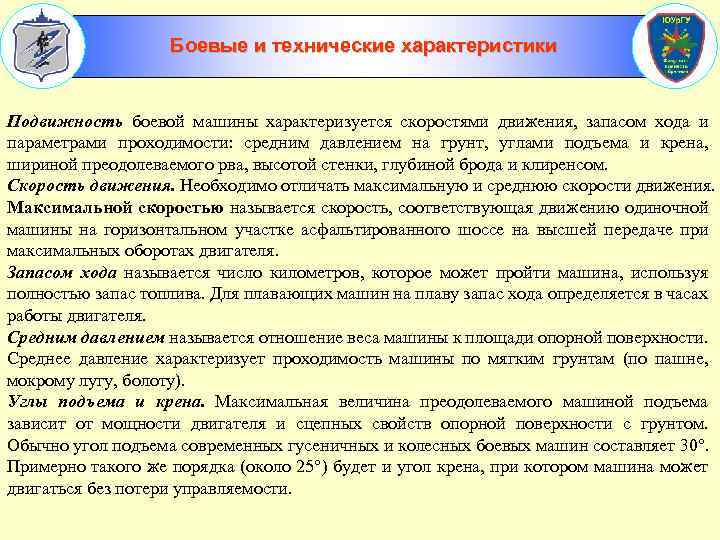

Боевые и технические характеристики Подвижность боевой машины характеризуется скоростями движения, запасом хода и параметрами проходимости: средним давлением на грунт, углами подъема и крена, шириной преодолеваемого рва, высотой стенки, глубиной брода и клиренсом. Скорость движения. Необходимо отличать максимальную и среднюю скорости движения. Максимальной скоростью называется скорость, соответствующая движению одиночной машины на горизонтальном участке асфальтированного шоссе на высшей передаче при максимальных оборотах двигателя. Запасом хода называется число километров, которое может пройти машина, используя полностью запас топлива. Для плавающих машин на плаву запас хода определяется в часах работы двигателя. Средним давлением называется отношение веса машины к площади опорной поверхности. Среднее давление характеризует проходимость машины по мягким грунтам (по пашне, мокрому лугу, болоту). Углы подъема и крена. Максимальная величина преодолеваемого машиной подъема зависит от мощности двигателя и сцепных свойств опорной поверхности с грунтом. Обычно угол подъема современных гусеничных и колесных боевых машин составляет 30°. Примерно такого же порядка (около 25°) будет и угол крена, при котором машина может двигаться без потери управляемости.

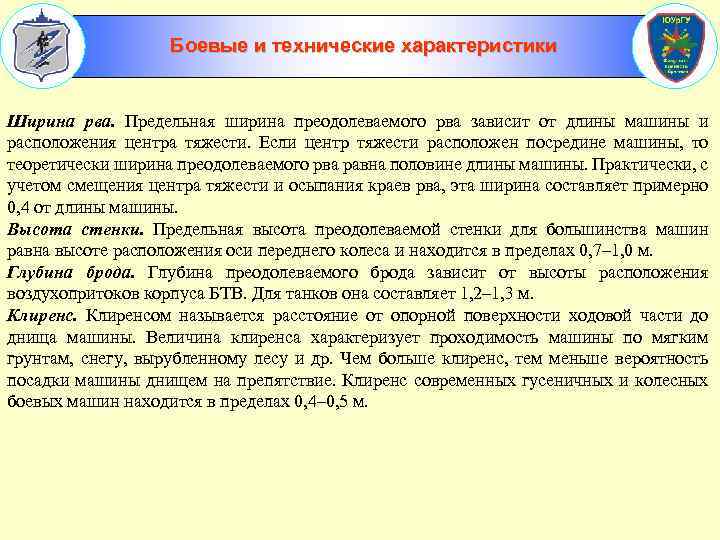

Боевые и технические характеристики Ширина рва. Предельная ширина преодолеваемого рва зависит от длины машины и расположения центра тяжести. Если центр тяжести расположен посредине машины, то теоретически ширина преодолеваемого рва равна половине длины машины. Практически, с учетом смещения центра тяжести и осыпания краев рва, эта ширина составляет примерно 0, 4 от длины машины. Высота стенки. Предельная высота преодолеваемой стенки для большинства машин равна высоте расположения оси переднего колеса и находится в пределах 0, 7– 1, 0 м. Глубина брода. Глубина преодолеваемого брода зависит от высоты расположения воздухопритоков корпуса БТВ. Для танков она составляет 1, 2– 1, 3 м. Клиренсом называется расстояние от опорной поверхности ходовой части до днища машины. Величина клиренса характеризует проходимость машины по мягким грунтам, снегу, вырубленному лесу и др. Чем больше клиренс, тем меньше вероятность посадки машины днищем на препятствие. Клиренс современных гусеничных и колесных боевых машин находится в пределах 0, 4– 0, 5 м.
3 учебный вопрос
Общее устройство машин 1. Корпус. 2. Башня. 3. Ходовая часть. 4. Силовая установка. 5. Трансмиссия. 6. Комплекс вооружения и управления огнем. 7. Электрооборудование. 8. Средства связи. 9. Специальное оборудование (ОПВТ, ТДА, ППО, защита от ОМП, система пуска дымовых гранат). 10. Возимый комплект ЗИП.

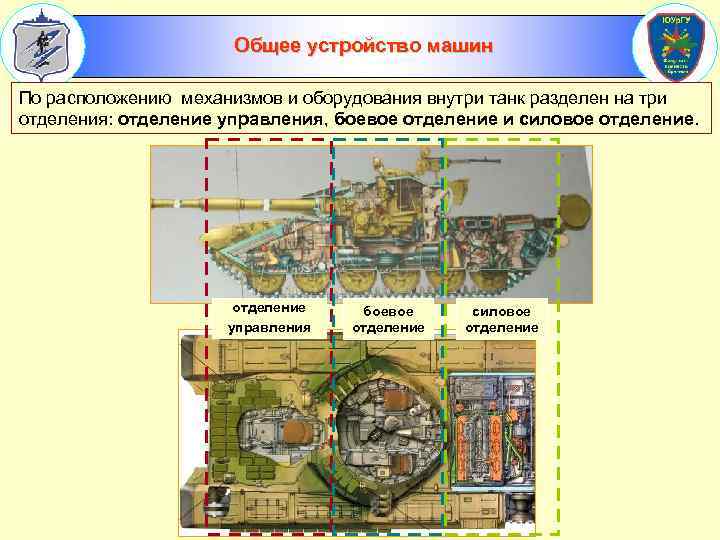

Общее устройство машин По расположению механизмов и оборудования внутри танк разделен на три отделения: отделение управления, боевое отделение и силовое отделение управления боевое отделение силовое отделение

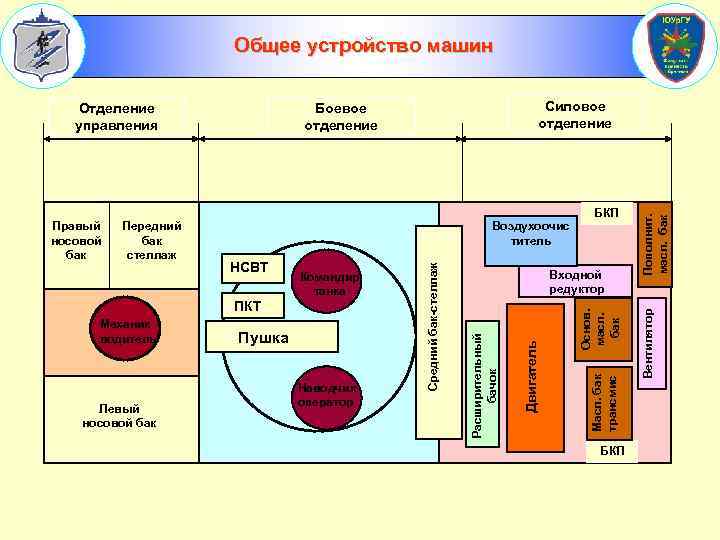

Общее устройство машин БКП Воздухоочис титель Механик водитель Левый носовой бак Пушка Наводчик оператор Основ. масл. бак ПКТ Входной редуктор Масл. бак трансмис Командир танка Двигатель НСВТ Расширительный бачок Передний бак стеллаж Средний бак-стеллаж Правый носовой бак БКП Пополнит. масл. бак Силовое отделение Боевое отделение Вентилятор Отделение управления

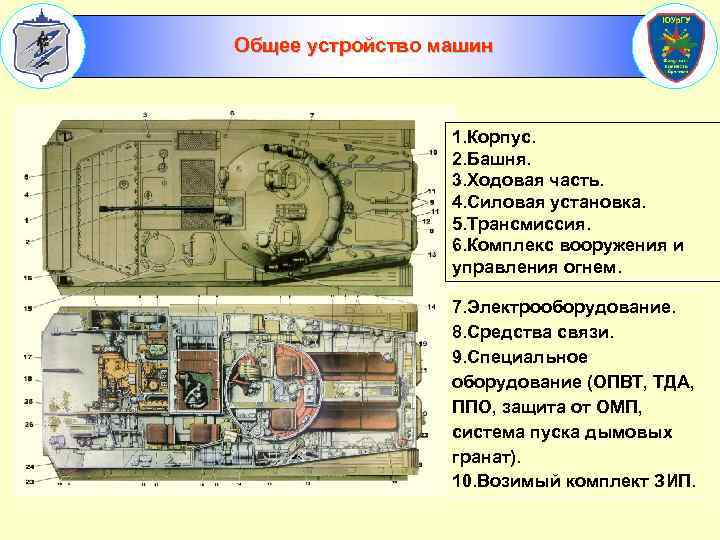

Общее устройство машин 1. Корпус. 2. Башня. 3. Ходовая часть. 4. Силовая установка. 5. Трансмиссия. 6. Комплекс вооружения и управления огнем. 7. Электрооборудование. 8. Средства связи. 9. Специальное оборудование (ОПВТ, ТДА, ППО, защита от ОМП, система пуска дымовых гранат). 10. Возимый комплект ЗИП.

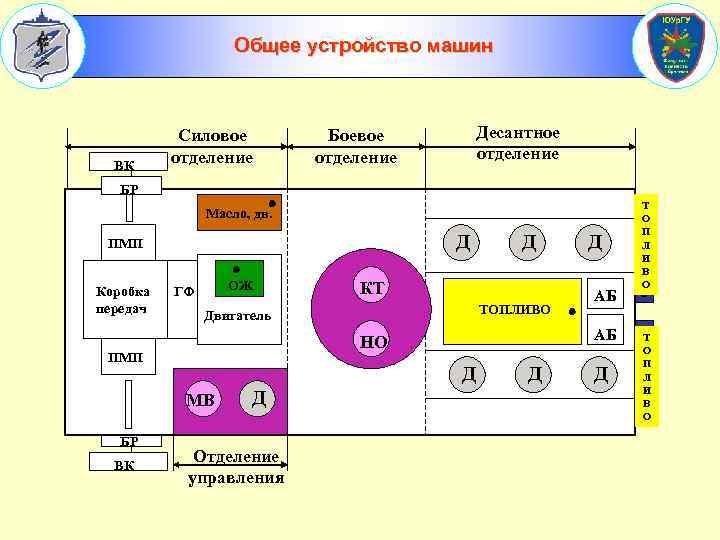

Общее устройство машин ВК Силовое отделение Десантное отделение Боевое отделение БР Масло, дв. Д ПМП Коробка передач ОЖ ГФ ТОПЛИВО Д Д Отделение управления Д АБ АБ НО МВ ВК КТ Двигатель ПМП БР Д Д Д Т О П Л И В О
Общее устройство машин Корпус Трансмиссия Электрооборудование Башня Рулевое управление Средства связи Вооружение Тормозные системы Специальное оборудование Силовая установка Ходовая часть Зип, инструмент и принадлежности

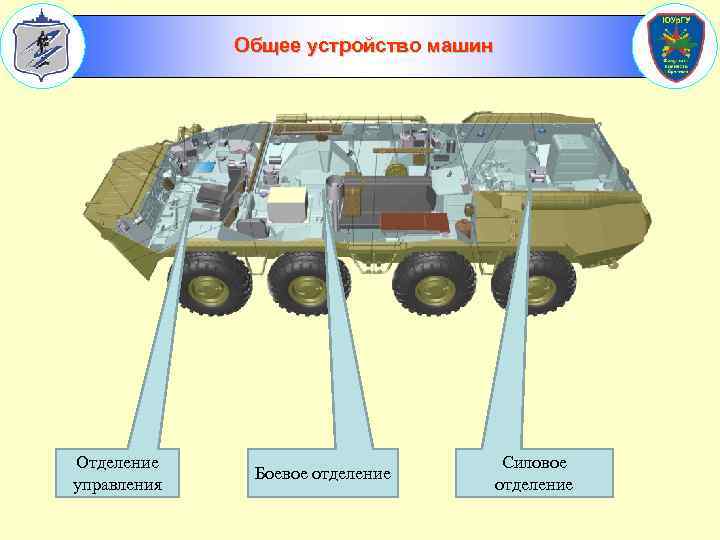

Общее устройство машин Отделение управления Боевое отделение Силовое отделение

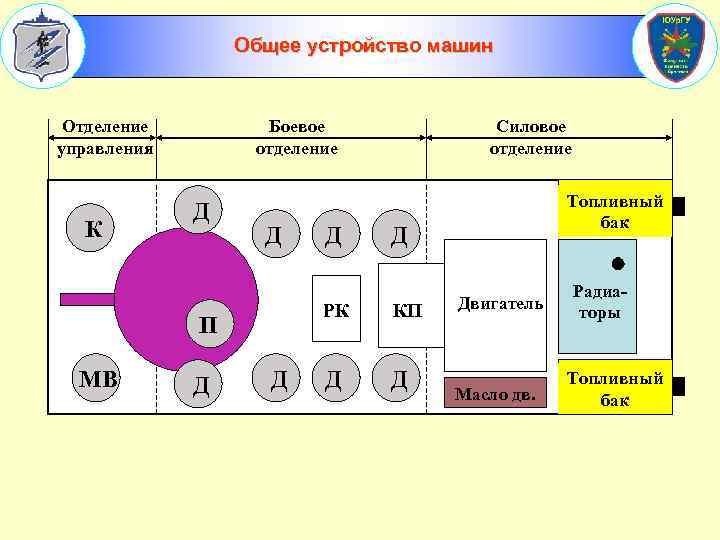

Общее устройство машин Отделение управления К Боевое отделение Д Д Топливный бак Д РК П МВ Д Силовое отделение КП Д Д Двигатель Масло дв. Радиаторы Топливный бак
