ЮЖНО-КАЗАХСТАНСКАЯ ГОСУДАРСТВЕННАЯ ФАРМАЦЕВТИЧЕСКАЯ АКАДЕМИЯ Кафедра Гигиена-1 физической культуры

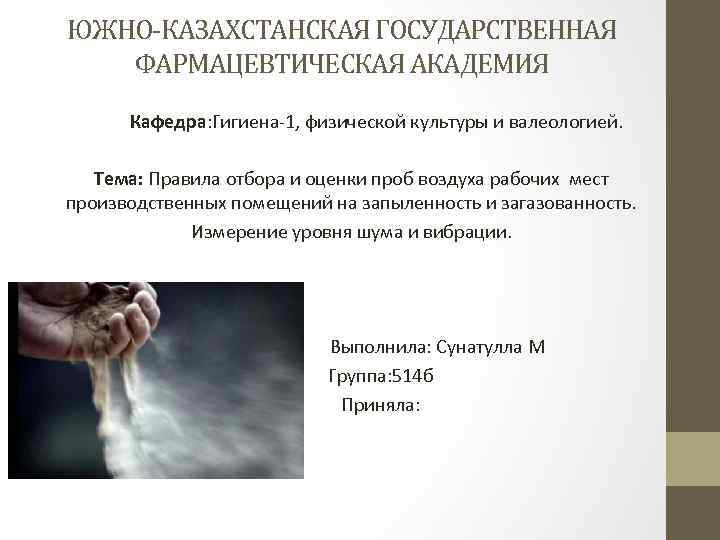

ЮЖНО-КАЗАХСТАНСКАЯ ГОСУДАРСТВЕННАЯ ФАРМАЦЕВТИЧЕСКАЯ АКАДЕМИЯ Кафедра: Гигиена-1, физической культуры и валеологией. Тема: Правила отбора и оценки проб воздуха рабочих мест производственных помещений на запыленность и загазованность. Измерение уровня шума и вибрации. Выполнила: Сунатулла М Группа: 514 б Приняла:

План: • • • Введение Отбор и подготовка к анализу проб атмосферного воздуха Посты наблюдений за атмосферным воздухом. Методы отбора проб. Аспирационный метод Водный аспиратор Электроаспиратор Отбор проб воздуха в сосуды. Отбор проб газов и пыли на промышленном предприятии Предельно допустимая концентрация вредных вещест

Введение • Санитарный контроль за чистотой атмосферного воздуха в населенном пункте или производственных помещениях с многими источниками канцерогенных веществ или в районе расположения одного источника производят путем исследования проб воздуха у источников выбросов, а также путем изучения дальности распространения загрязнения.

Отбор и подготовка к анализу проб атмосферного воздуха • Санитарно-гигиеническую характеристику источников загрязнения атмосферного воздуха проводится с целью выявления предполагаемых мест выброса канцерогенных веществ. • При этом необходимо детально изучить особенности технологии производства, места организованного и неорганизованного выброса промышленных загрязнений в атмосферу, оценить эффективность очистных сооружений, предназначенных для улавливания технологических выбросов, наметить точки для отбора образцов пыли, сажи, сырья и т. д. из технологической аппаратуры, вентиляционных систем, очистных сооружений.

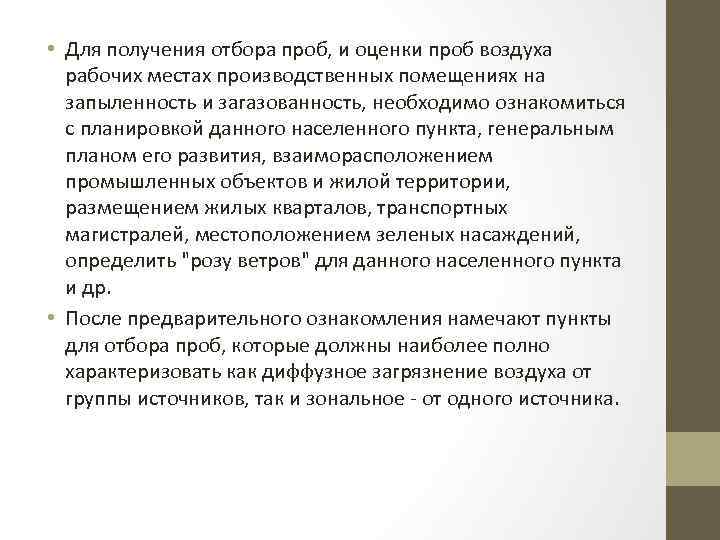

• Для получения отбора проб, и оценки проб воздуха рабочих местах производственных помещениях на запыленность и загазованность, необходимо ознакомиться с планировкой данного населенного пункта, генеральным планом его развития, взаиморасположением промышленных объектов и жилой территории, размещением жилых кварталов, транспортных магистралей, местоположением зеленых насаждений, определить "розу ветров" для данного населенного пункта и др. • После предварительного ознакомления намечают пункты для отбора проб, которые должны наиболее полно характеризовать как диффузное загрязнение воздуха от группы источников, так и зональное - от одного источника.

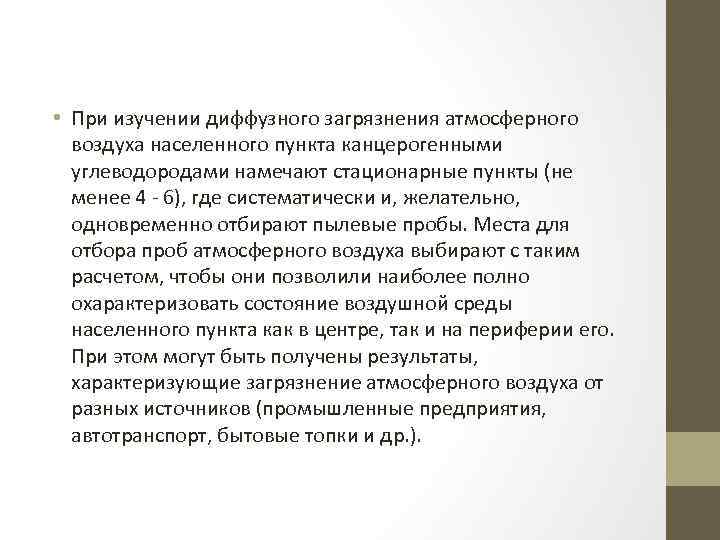

• При изучении диффузного загрязнения атмосферного воздуха населенного пункта канцерогенными углеводородами намечают стационарные пункты (не менее 4 - 6), где систематически и, желательно, одновременно отбирают пылевые пробы. Места для отбора проб атмосферного воздуха выбирают с таким расчетом, чтобы они позволили наиболее полно охарактеризовать состояние воздушной среды населенного пункта как в центре, так и на периферии его. При этом могут быть получены результаты, характеризующие загрязнение атмосферного воздуха от разных источников (промышленные предприятия, автотранспорт, бытовые топки и др. ).

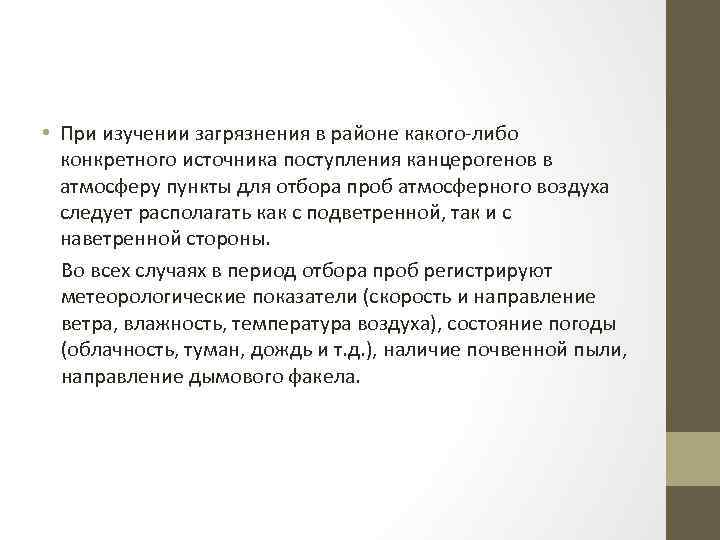

• При изучении загрязнения в районе какого-либо конкретного источника поступления канцерогенов в атмосферу пункты для отбора проб атмосферного воздуха следует располагать как с подветренной, так и с наветренной стороны. Во всех случаях в период отбора проб регистрируют метеорологические показатели (скорость и направление ветра, влажность, температура воздуха), состояние погоды (облачность, туман, дождь и т. д. ), наличие почвенной пыли, направление дымового факела.

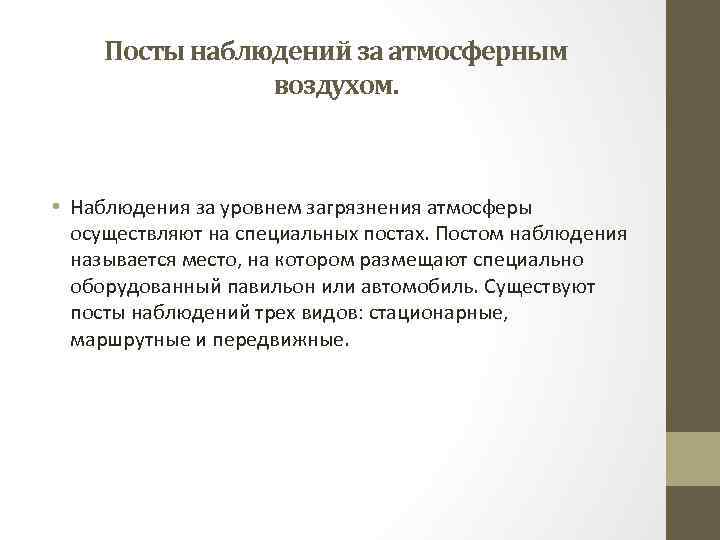

Посты наблюдений за атмосферным воздухом. • Наблюдения за уровнем загрязнения атмосферы осуществляют на специальных постах. Постом наблюдения называется место, на котором размещают специально оборудованный павильон или автомобиль. Существуют посты наблюдений трех видов: стационарные, маршрутные и передвижные.

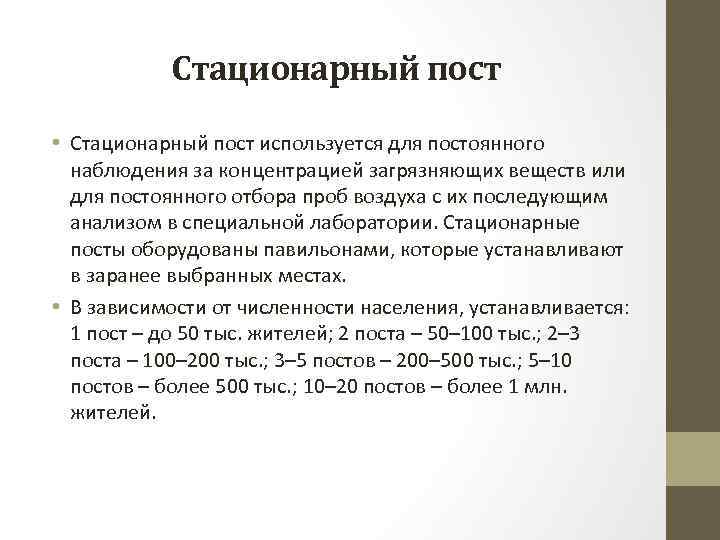

Стационарный пост • Стационарный пост используется для постоянного наблюдения за концентрацией загрязняющих веществ или для постоянного отбора проб воздуха с их последующим анализом в специальной лаборатории. Стационарные посты оборудованы павильонами, которые устанавливают в заранее выбранных местах. • В зависимости от численности населения, устанавливается: 1 пост – до 50 тыс. жителей; 2 поста – 50– 100 тыс. ; 2– 3 поста – 100– 200 тыс. ; 3– 5 постов – 200– 500 тыс. ; 5– 10 постов – более 500 тыс. ; 10– 20 постов – более 1 млн. жителей.

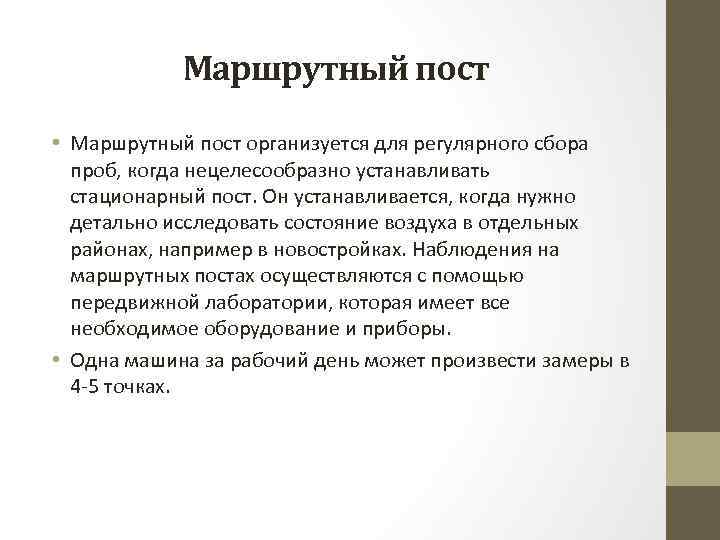

Маршрутный пост • Маршрутный пост организуется для регулярного сбора проб, когда нецелесообразно устанавливать стационарный пост. Он устанавливается, когда нужно детально исследовать состояние воздуха в отдельных районах, например в новостройках. Наблюдения на маршрутных постах осуществляются с помощью передвижной лаборатории, которая имеет все необходимое оборудование и приборы. • Одна машина за рабочий день может произвести замеры в 4 -5 точках.

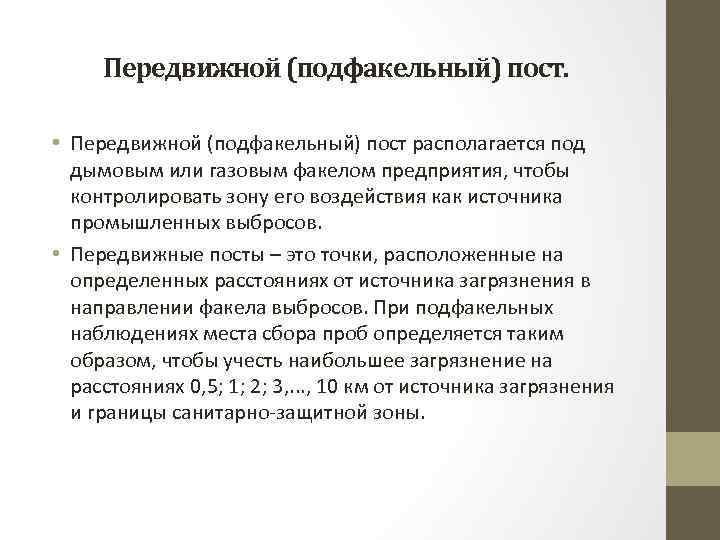

Передвижной (подфакельный) пост. • Передвижной (подфакельный) пост располагается под дымовым или газовым факелом предприятия, чтобы контролировать зону его воздействия как источника промышленных выбросов. • Передвижные посты – это точки, расположенные на определенных расстояниях от источника загрязнения в направлении факела выбросов. При подфакельных наблюдениях места сбора проб определяется таким образом, чтобы учесть наибольшее загрязнение на расстояниях 0, 5; 1; 2; 3, . . . , 10 км от источника загрязнения и границы санитарно-защитной зоны.

Методы отбора проб. • Методы отбора проб воздуха можно разделить на две группы: • 1) аспирационные - просасывание воздуха через поглотительные растворы , фильтры , сорбционные трубки или зерненные сорбенты, помещенные в поглотитель; • 2) методы отбора проб в сосуды (бутыли, газовые пипетки и другие емкости), которые доставляют для анализа в лабораторию. • Для анализа аэрозолей применяют фильтры типа АФА; для улавливания туманов кислот используют поглотители с пористыми пластинками. •

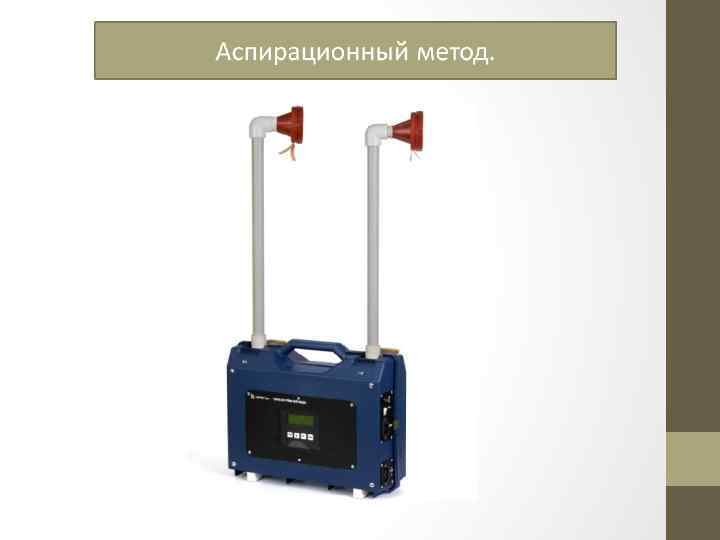

Аспирационный метод. • Наиболее распространенный в гигиенической практике аспирационный метод пригодный для отбора проб воздуха, который содержит вещества в твердом (пыль), жидком (пар) и газообразном (газ) агрегатных состояниях, и применяется в случаях, если вещество, которое определяют, находится в воздухе в маленьких количествах и для его определения нужно большое количество воздуха. Метод основывается на протягивании исследуемого воздуха с помощью аспиратора через поглотитель с поглотительной средой, в которой исследуемое вещество задерживается благодаря химическому или физикохимическому взаимодействию, которое дает возможность сконцентрировать в поглотителе нужную для определения количество вещества.

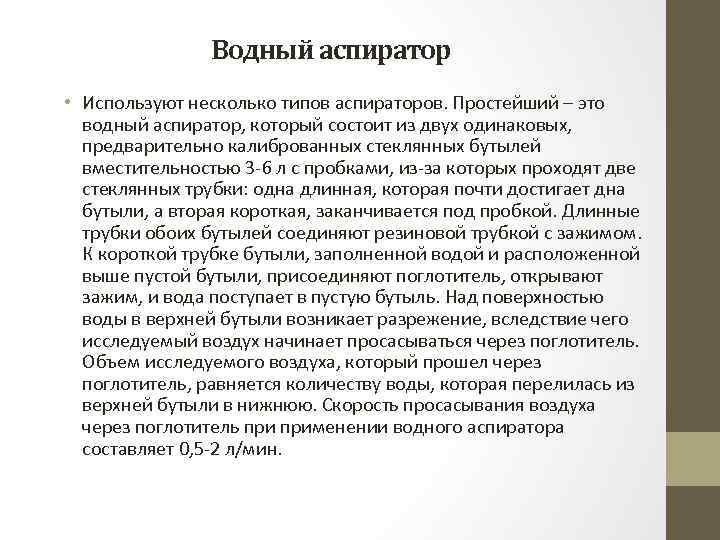

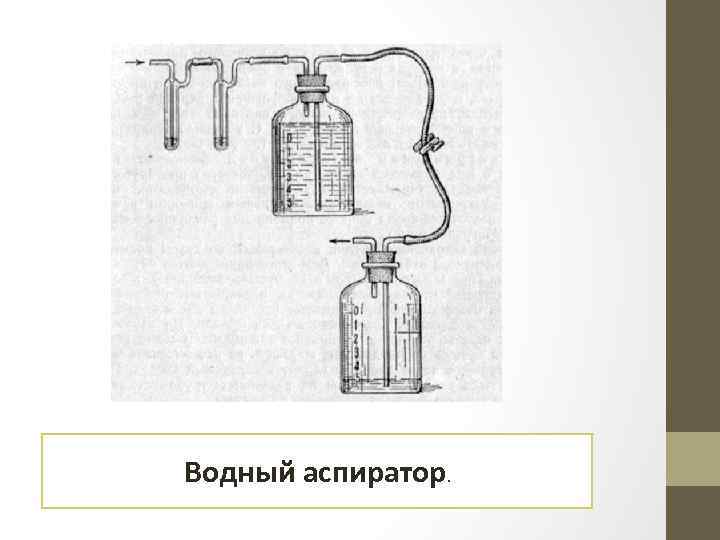

Водный аспиратор • Используют несколько типов аспираторов. Простейший – это водный аспиратор, который состоит из двух одинаковых, предварительно калиброванных стеклянных бутылей вместительностью 3 -6 л с пробками, из-за которых проходят две стеклянных трубки: одна длинная, которая почти достигает дна бутыли, а вторая короткая, заканчивается под пробкой. Длинные трубки обоих бутылей соединяют резиновой трубкой с зажимом. К короткой трубке бутыли, заполненной водой и расположенной выше пустой бутыли, присоединяют поглотитель, открывают зажим, и вода поступает в пустую бутыль. Над поверхностью воды в верхней бутыли возникает разрежение, вследствие чего исследуемый воздух начинает просасываться через поглотитель. Объем исследуемого воздуха, который прошел через поглотитель, равняется количеству воды, которая перелилась из верхней бутыли в нижнюю. Скорость просасывания воздуха через поглотитель применении водного аспиратора составляет 0, 5 -2 л/мин.

Водный аспиратор.

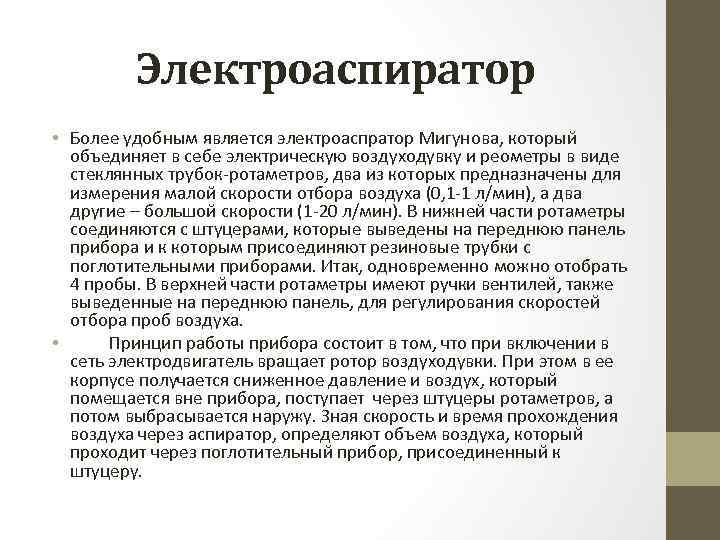

Электроаспиратор • Более удобным является электроаспратор Мигунова, который объединяет в себе электрическую воздуходувку и реометры в виде стеклянных трубок-ротаметров, два из которых предназначены для измерения малой скорости отбора воздуха (0, 1 -1 л/мин), а два другие – большой скорости (1 -20 л/мин). В нижней части ротаметры соединяются с штуцерами, которые выведены на переднюю панель прибора и к которым присоединяют резиновые трубки с поглотительными приборами. Итак, одновременно можно отобрать 4 пробы. В верхней части ротаметры имеют ручки вентилей, также выведенные на переднюю панель, для регулирования скоростей отбора проб воздуха. • Принцип работы прибора состоит в том, что при включении в сеть электродвигатель вращает ротор воздуходувки. При этом в ее корпусе получается сниженное давление и воздух, который помещается вне прибора, поступает через штуцеры ротаметров, а потом выбрасывается наружу. Зная скорость и время прохождения воздуха через аспиратор, определяют объем воздуха, который проходит через поглотительный прибор, присоединенный к штуцеру.

Принцип работы прибора состоит в том, что при включении в сеть электродвигатель вращает ротор воздуходувки. При этом в ее корпусе получается сниженное давление и воздух, который помещается вне прибора, поступает через штуцеры ротаметров, а потом выбрасывается наружу. Зная скорость и время прохождения воздуха через аспиратор, определяют объем воздуха, который проходит через поглотительный прибор, присоединенный к штуцеру.

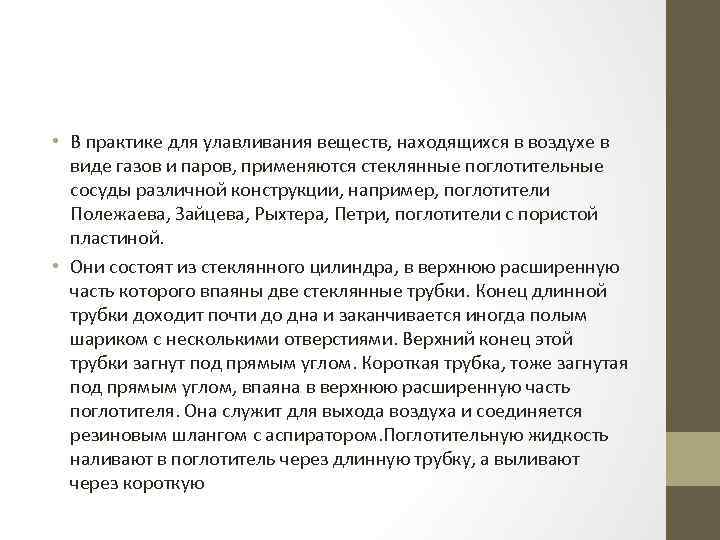

• В практике для улавливания веществ, находящихся в воздухе в виде газов и паров, применяются стеклянные поглотительные сосуды различной конструкции, например, поглотители Полежаева, Зайцева, Рыхтера, Петри, поглотители с пористой пластиной. • Они состоят из стеклянного цилиндра, в верхнюю расширенную часть которого впаяны две стеклянные трубки. Конец длинной трубки доходит почти до дна и заканчивается иногда полым шариком с несколькими отверстиями. Верхний конец этой трубки загнут под прямым углом. Короткая трубка, тоже загнутая под прямым углом, впаяна в верхнюю расширенную часть поглотителя. Она служит для выхода воздуха и соединяется резиновым шлангом с аспиратором. Поглотительную жидкость наливают в поглотитель через длинную трубку, а выливают через короткую

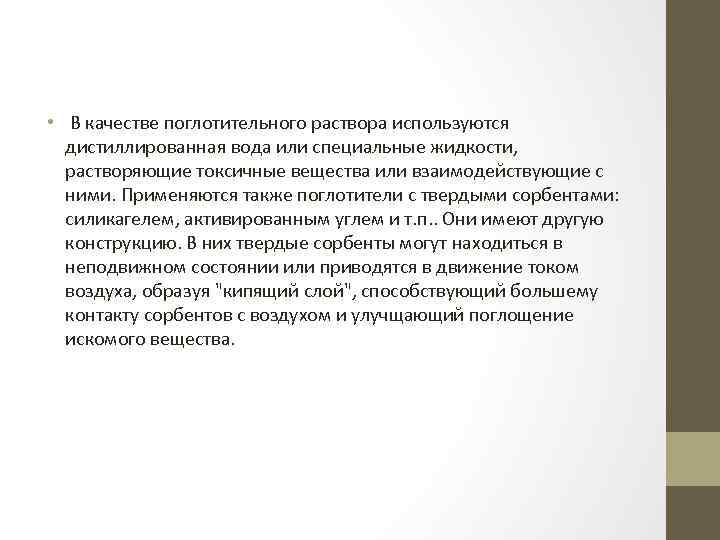

• В качестве поглотительного раствора используются дистиллированная вода или специальные жидкости, растворяющие токсичные вещества или взаимодействующие с ними. Применяются также поглотители с твердыми сорбентами: силикагелем, активированным углем и т. п. . Они имеют другую конструкцию. В них твердые сорбенты могут находиться в неподвижном состоянии или приводятся в движение током воздуха, образуя "кипящий слой", способствующий большему контакту сорбентов с воздухом и улучщающий поглощение искомого вещества.

Поглотительные приборы: а. Поглотитель Полежаева; б. Поглотитель Зайцева; в. Поглотитель Рыхтера; г. Поглотитель Петри; д. Поглотитель с пористой пластиной.

Отбор проб воздуха в сосуды. • Для быстрого отбора проб при наличии чувствительных методов исследования используют отбор проб в различные сосуды и емкости: • - газовые пипетки вместимостью 100 -500 ; (рис. 8 ) • - резиновые камеры; • - шприцы; • - пробоотборники ДАГ (автоматические газоотборники для измерения среднесменных концентраций вредных веществ в воздухе рабочей зоны).

Газовые пипетки. Вид сосуда для отбора проб газа определяется природой анализируемого газа и объемом пробы. Объем газовой пробы должен быть достаточным для проведения анализа выбранным методом и для повторных определений. Сосуды для отбора проб должны быть чисто вымыты и тщательно высушены.

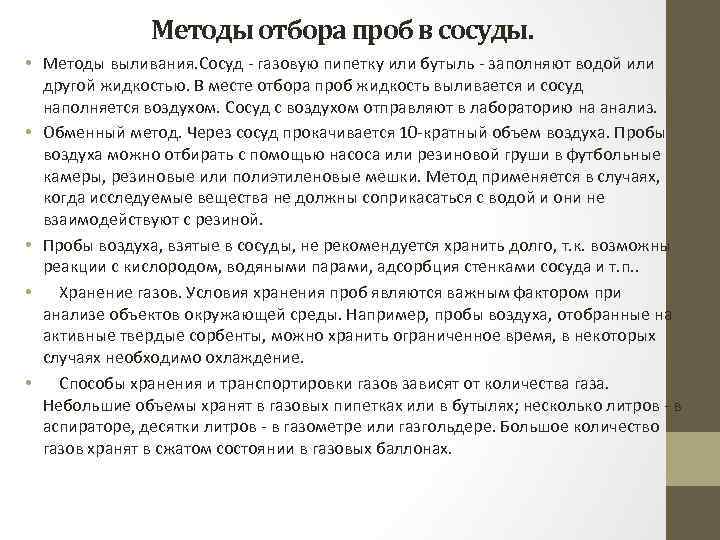

Методы отбора проб в сосуды. • Методы выливания. Сосуд - газовую пипетку или бутыль - заполняют водой или другой жидкостью. В месте отбора проб жидкость выливается и сосуд наполняется воздухом. Сосуд с воздухом отправляют в лабораторию на анализ. • Обменный метод. Через сосуд прокачивается 10 -кратный объем воздуха. Пробы воздуха можно отбирать с помощью насоса или резиновой груши в футбольные камеры, резиновые или полиэтиленовые мешки. Метод применяется в случаях, когда исследуемые вещества не должны соприкасаться с водой и они не взаимодействуют с резиной. • Пробы воздуха, взятые в сосуды, не рекомендуется хранить долго, т. к. возможны реакции с кислородом, водяными парами, адсорбция стенками сосуда и т. п. . • Хранение газов. Условия хранения проб являются важным фактором при анализе объектов окружающей среды. Например, пробы воздуха, отобранные на активные твердые сорбенты, можно хранить ограниченное время, в некоторых случаях необходимо охлаждение. • Способы хранения и транспортировки газов зависят от количества газа. Небольшие объемы хранят в газовых пипетках или в бутылях; несколько литров - в аспираторе, десятки литров - в газометре или газгольдере. Большое количество газов хранят в сжатом состоянии в газовых баллонах.

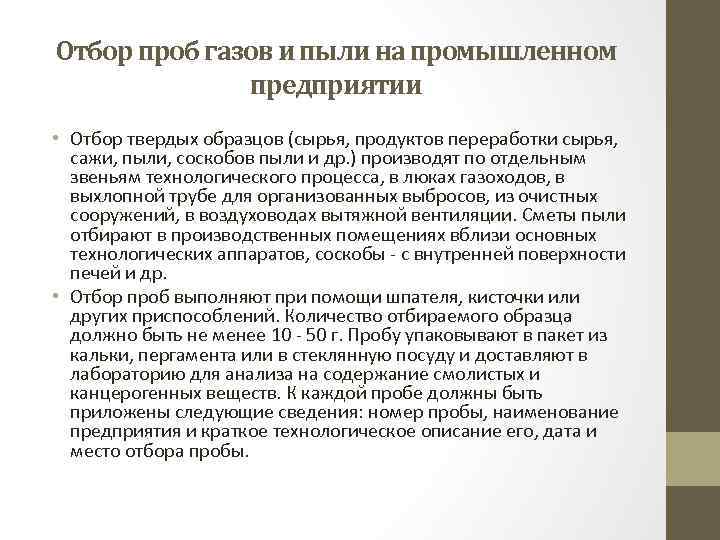

Отбор проб газов и пыли на промышленном предприятии • Отбор твердых образцов (сырья, продуктов переработки сырья, сажи, пыли, соскобов пыли и др. ) производят по отдельным звеньям технологического процесса, в люках газоходов, в выхлопной трубе для организованных выбросов, из очистных сооружений, в воздуховодах вытяжной вентиляции. Сметы пыли отбирают в производственных помещениях вблизи основных технологических аппаратов, соскобы - с внутренней поверхности печей и др. • Отбор проб выполняют при помощи шпателя, кисточки или других приспособлений. Количество отбираемого образца должно быть не менее 10 - 50 г. Пробу упаковывают в пакет из кальки, пергамента или в стеклянную посуду и доставляют в лабораторию для анализа на содержание смолистых и канцерогенных веществ. К каждой пробе должны быть приложены следующие сведения: номер пробы, наименование предприятия и краткое технологическое описание его, дата и место отбора пробы.

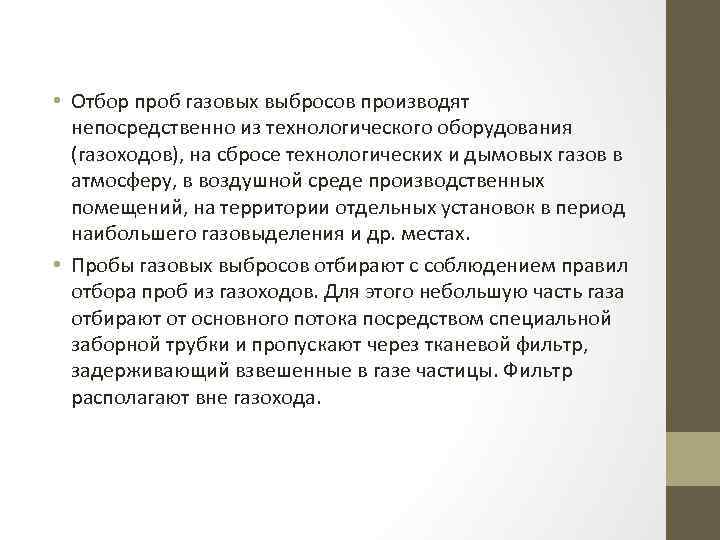

• Отбор проб газовых выбросов производят непосредственно из технологического оборудования (газоходов), на сбросе технологических и дымовых газов в атмосферу, в воздушной среде производственных помещений, на территории отдельных установок в период наибольшего газовыделения и др. местах. • Пробы газовых выбросов отбирают с соблюдением правил отбора проб из газоходов. Для этого небольшую часть газа отбирают от основного потока посредством специальной заборной трубки и пропускают через тканевой фильтр, задерживающий взвешенные в газе частицы. Фильтр располагают вне газохода.

• Схема установки для отбора проб газа, таким образом, включает следующие элементы: • 1) заборную трубку; 2) патрон с фильтром в кассете; 3) измеритель количества газа - реометр или ротаметр, расположенный после фильтра по ходу газа; 4) воздуходувку с электродвигателем или другие аспирационные приборы. • Заборная трубка изготовляется из латуни или нержавеющей стали. Длина ее зависит от диаметра газопровода. Внутренний диаметр трубки 5 - 7 мм. Один конец загнут под прямым углом, носик трубки (загнутого конца) снаружи заточен до толщины стенок 0, 2 мм. Газозаборная трубка помещается внутри газопровода в точке, соответствующей средней скорости газа в данном сечении газопровода, острием носика навстречу движению газового потока. Скорость в носике заборной трубки должна равняться скорости газа в газопроводе в точке отбора пробы. Размер отверстия носика должен иметь такое сечение, чтобы при равенстве скоростей в носике и измеряемой точке газопровода скорость в цилиндрической части заборной трубки была не менее 20 м/сек.

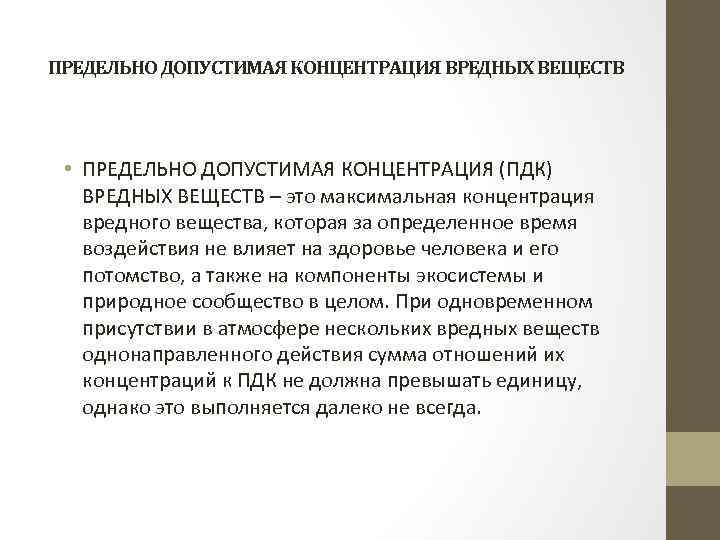

ПРЕДЕЛЬНО ДОПУСТИМАЯ КОНЦЕНТРАЦИЯ ВРЕДНЫХ ВЕЩЕСТВ • ПРЕДЕЛЬНО ДОПУСТИМАЯ КОНЦЕНТРАЦИЯ (ПДК) ВРЕДНЫХ ВЕЩЕСТВ – это максимальная концентрация вредного вещества, которая за определенное время воздействия не влияет на здоровье человека и его потомство, а также на компоненты экосистемы и природное сообщество в целом. При одновременном присутствии в атмосфере нескольких вредных веществ однонаправленного действия сумма отношений их концентраций к ПДК не должна превышать единицу, однако это выполняется далеко не всегда.
