ЮВЕЛИРНЫЕ КАМНИ • Существуют разнообразные классификации

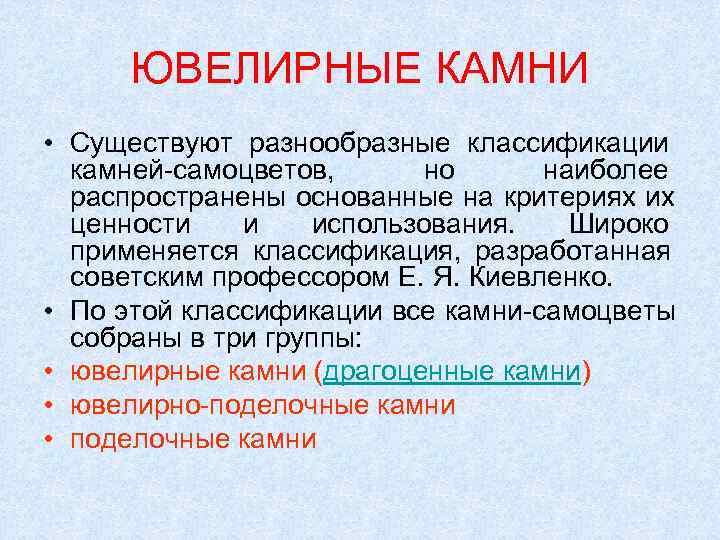

ЮВЕЛИРНЫЕ КАМНИ • Существуют разнообразные классификации камней-самоцветов, но наиболее распространены основанные на критериях их ценности и использования. Широко применяется классификация, разработанная советским профессором Е. Я. Киевленко. • По этой классификации все камни-самоцветы собраны в три группы: • ювелирные камни (драгоценные камни) • ювелирно-поделочные камни • поделочные камни

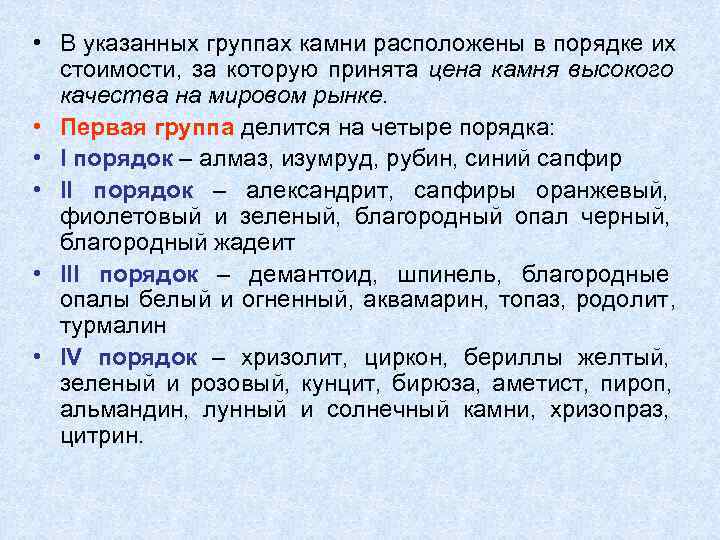

• В указанных группах камни расположены в порядке их стоимости, за которую принята цена камня высокого качества на мировом рынке. • Первая группа делится на четыре порядка: • I порядок – алмаз, изумруд, рубин, синий сапфир • II порядок – александрит, сапфиры оранжевый, фиолетовый и зеленый, благородный опал черный, благородный жадеит • III порядок – демантоид, шпинель, благородные опалы белый и огненный, аквамарин, топаз, родолит, турмалин • IV порядок – хризолит, циркон, бериллы желтый, зеленый и розовый, кунцит, бирюза, аметист, пироп, альмандин, лунный и солнечный камни, хризопраз, цитрин.

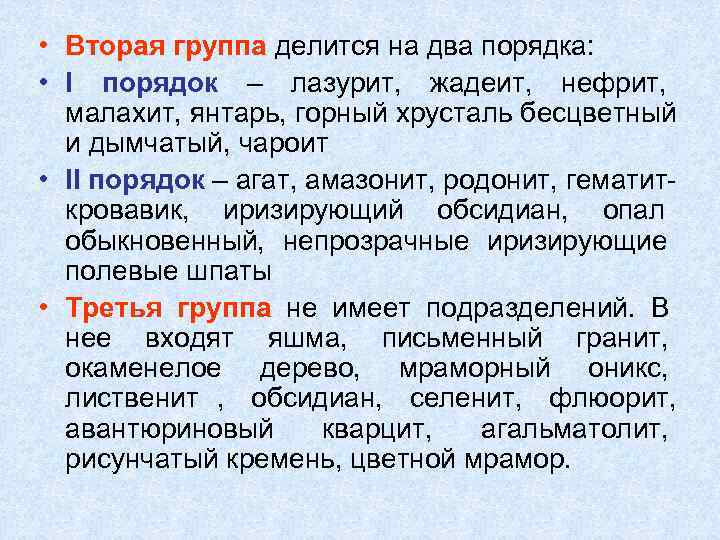

• Вторая группа делится на два порядка: • I порядок – лазурит, жадеит, нефрит, малахит, янтарь, горный хрусталь бесцветный и дымчатый, чароит • II порядок – агат, амазонит, родонит, гематит- кровавик, иризирующий обсидиан, опал обыкновенный, непрозрачные иризирующие полевые шпаты • Третья группа не имеет подразделений. В нее входят яшма, письменный гранит, окаменелое дерево, мраморный оникс, лиственит , обсидиан, селенит, флюорит, авантюриновый кварцит, агальматолит, рисунчатый кремень, цветной мрамор.

Драгоценные камни • Алмаз Рубин Сапфир Берилл Изумруд Аквамарин

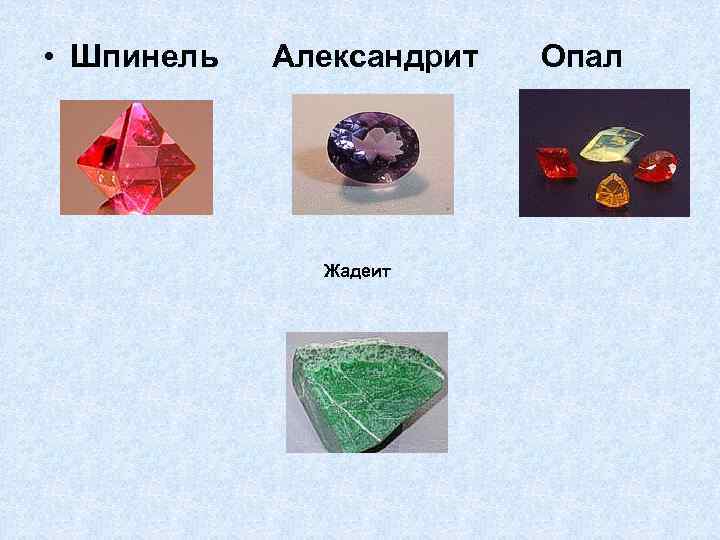

• Шпинель Александрит Опал Жадеит

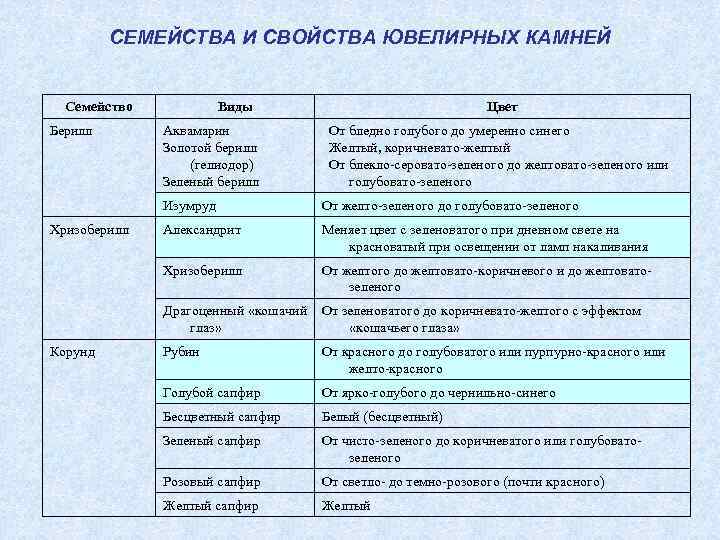

СЕМЕЙСТВА И СВОЙСТВА ЮВЕЛИРНЫХ КАМНЕЙ Семейство Виды Цвет Берилл Аквамарин От бледно голубого до умеренно синего Золотой берилл Желтый, коричневато-желтый (гелиодор) От блекло-серовато-зеленого до желтовато-зеленого или Зеленый берилл голубовато-зеленого Изумруд От желто-зеленого до голубовато-зеленого Хризоберилл Александрит Меняет цвет с зеленоватого при дневном свете на красноватый при освещении от ламп накаливания Хризоберилл От желтого до желтовато-коричневого и до желтовато- зеленого Драгоценный «кошачий От зеленоватого до коричневато-желтого с эффектом глаз» «кошачьего глаза» Корунд Рубин От красного до голубоватого или пурпурно-красного или желто-красного Голубой сапфир От ярко-голубого до чернильно-синего Бесцветный сапфир Белый (бесцветный) Зеленый сапфир От чисто-зеленого до коричневатого или голубовато- зеленого Розовый сапфир От светло- до темно-розового (почти красного) Желтый сапфир Желтый

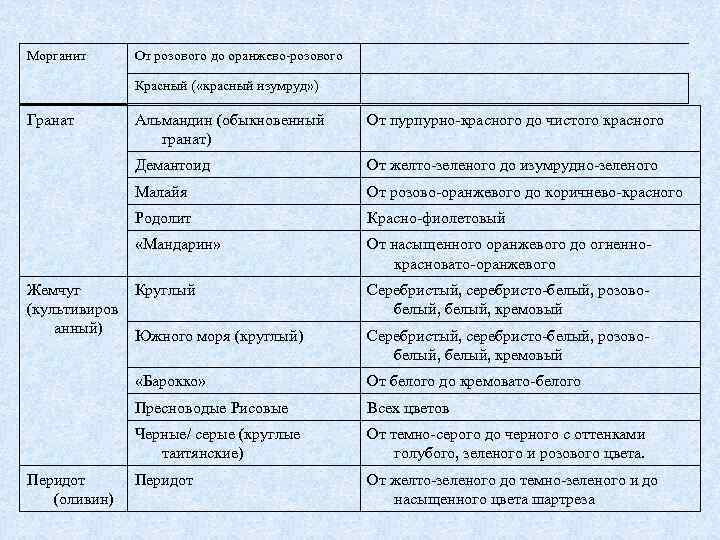

Морганит От розового до оранжево-розового Красный ( «красный изумруд» ) Гранат Альмандин (обыкновенный От пурпурно-красного до чистого красного гранат) Демантоид От желто-зеленого до изумрудно-зеленого Малайя От розово-оранжевого до коричнево-красного Родолит Красно-фиолетовый «Мандарин» От насыщенного оранжевого до огненно- красновато-оранжевого Жемчуг Круглый Серебристый, серебристо-белый, розово- (культивиров белый, кремовый анный) Южного моря (круглый) Серебристый, серебристо-белый, розово- белый, кремовый «Барокко» От белого до кремовато-белого Пресноводые Рисовые Всех цветов Черные/ серые (круглые От темно-серого до черного с оттенками таитянские) голубого, зеленого и розового цвета. Перидот От желто-зеленого до темно-зеленого и до (оливин) насыщенного цвета шартреза

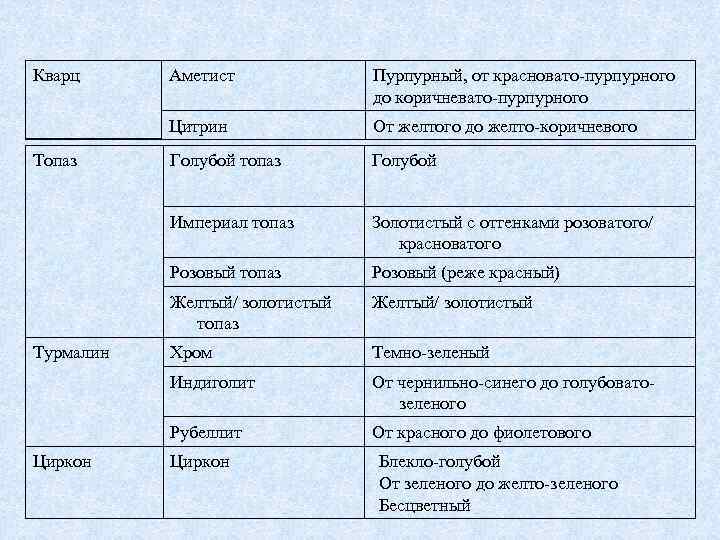

Кварц Аметист Пурпурный, от красновато-пурпурного до коричневато-пурпурного Цитрин От желтого до желто-коричневого Топаз Голубой топаз Голубой Империал топаз Золотистый с оттенками розоватого/ красноватого Розовый топаз Розовый (реже красный) Желтый/ золотистый топаз Турмалин Хром Темно-зеленый Индиголит От чернильно-синего до голубовато- зеленого Рубеллит От красного до фиолетового Циркон Блекло-голубой От зеленого до желто-зеленого Бесцветный

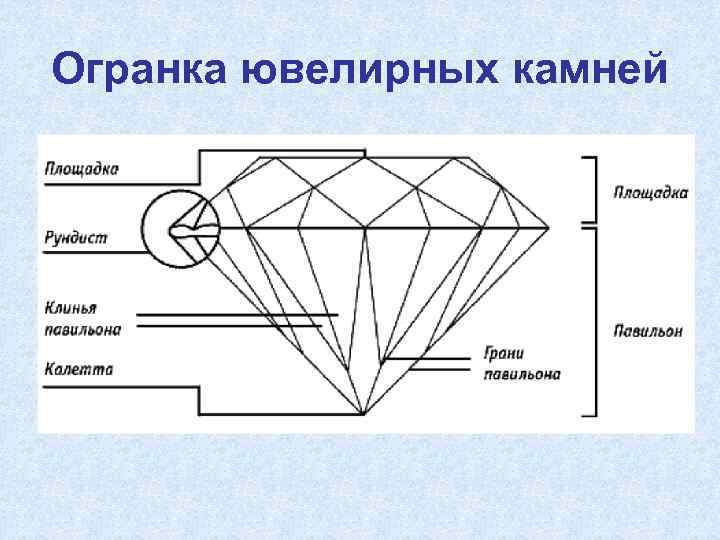

Огранка ювелирных камней

Вид сверху Вид снизу

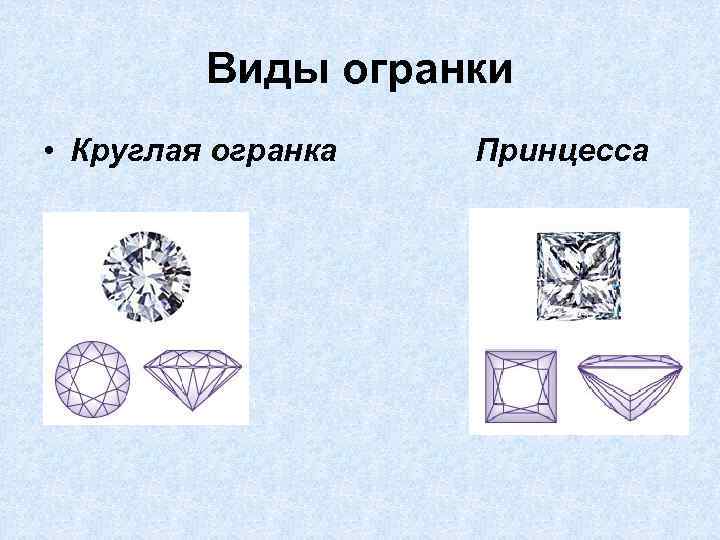

Виды огранки • Круглая огранка Принцесса

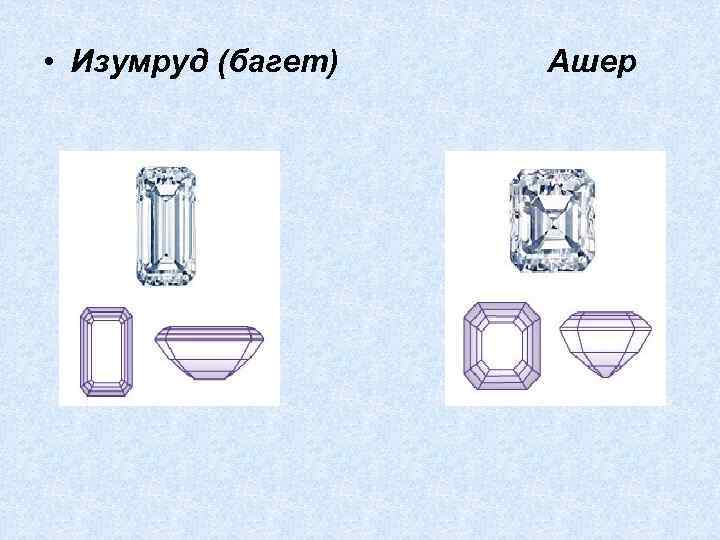

• Изумруд (багет) Ашер

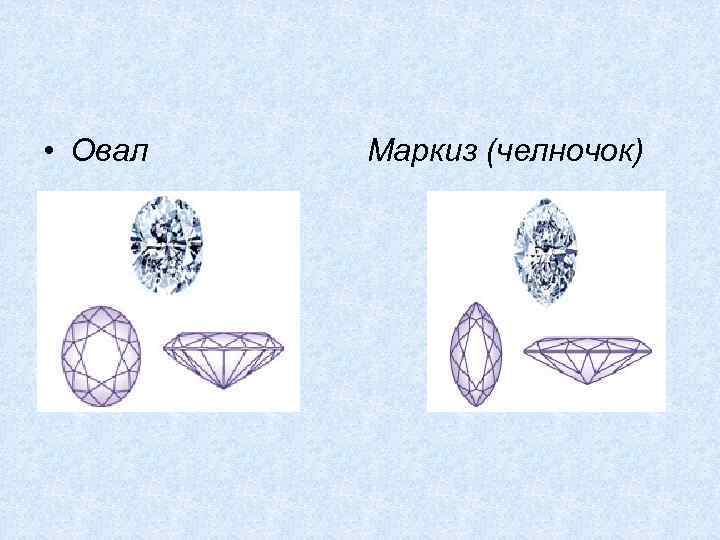

• Овал Маркиз (челночок)

• Груша (панделок) Радиант

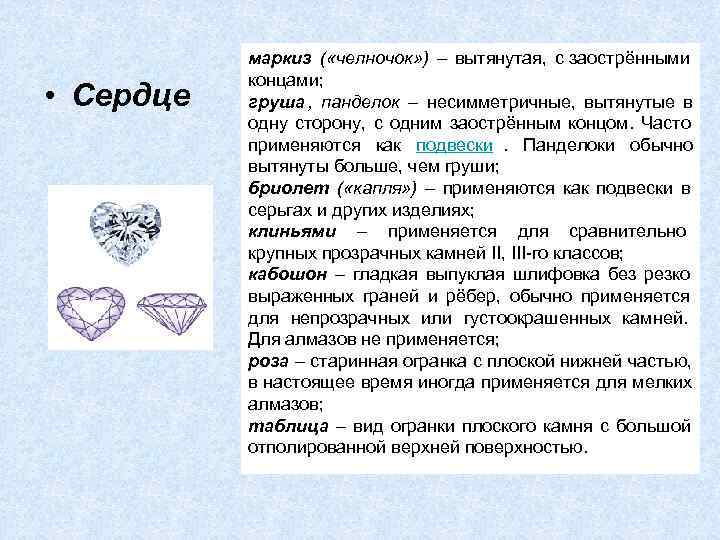

маркиз ( «челночок» ) – вытянутая, с заострёнными концами; • Сердце груша , панделок – несимметричные, вытянутые в одну сторону, с одним заострённым концом. Часто применяются как подвески. Панделоки обычно вытянуты больше, чем груши; бриолет ( «капля» ) – применяются как подвески в серьгах и других изделиях; клиньями – применяется для сравнительно крупных прозрачных камней II, III-го классов; кабошон – гладкая выпуклая шлифовка без резко выраженных граней и рёбер, обычно применяется для непрозрачных или густоокрашенных камней. Для алмазов не применяется; роза – старинная огранка с плоской нижней частью, в настоящее время иногда применяется для мелких алмазов; таблица – вид огранки плоского камня с большой отполированной верхней поверхностью.

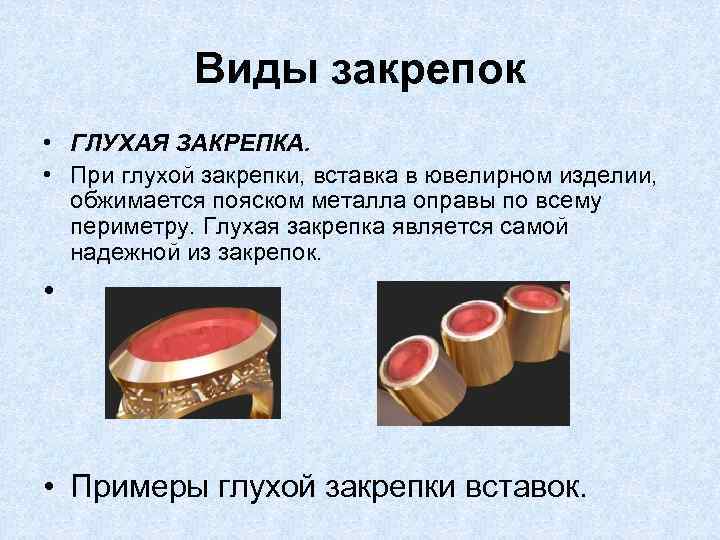

Виды закрепок • ГЛУХАЯ ЗАКРЕПКА. • При глухой закрепки, вставка в ювелирном изделии, обжимается пояском металла оправы по всему периметру. Глухая закрепка является самой надежной из закрепок. • Примеры глухой закрепки вставок.

• КРАПАНОВАЯ ЗАКРЕПКА. • При крапановой закрепке вставка в ювелирном изделии закрепляется при помощи крапанов (отдельно стоящие столбики, которые могут быть изготовлены как на основании изделия, так и в виде, отдельного элемента ювелирного изделия который называется "каст"). • • Примеры крапановой закрепки вставок • Крапановая закрепка обеспечивает как наибольшую подсветку вставке, так и наилучшую ее видимость. Крупные и качественные вставки рекомендуется закреплять именно в крапановую закрепку, чтобы показать их красоту.

• КОРНЕРОВАЯ ЗАКРЕПКА. • При корнеровой закрепки, вставка в ювелирном изделии, крепиться при помощи корнеров (шариков или столбиков) которые изготовлены из основного металла ювелирного изделия при помощи штихеля. • • Примеры корнеровой закрепки вставок. • Корнеровая закрепка в основном применяется для закрепки мелких вставок (к примеру диаметром от 1 мм. до 2. 3 мм. ).

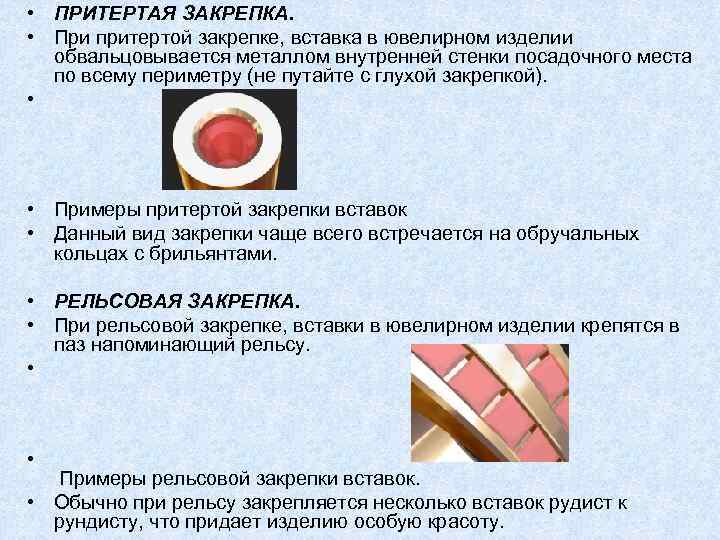

• ПРИТЕРТАЯ ЗАКРЕПКА. • При притертой закрепке, вставка в ювелирном изделии обвальцовывается металлом внутренней стенки посадочного места по всему периметру (не путайте с глухой закрепкой). • • Примеры притертой закрепки вставок • Данный вид закрепки чаще всего встречается на обручальных кольцах с брильянтами. • РЕЛЬСОВАЯ ЗАКРЕПКА. • При рельсовой закрепке, вставки в ювелирном изделии крепятся в паз напоминающий рельсу. • • Примеры рельсовой закрепки вставок. • Обычно при рельсу закрепляется несколько вставок рудист к рундисту, что придает изделию особую красоту.

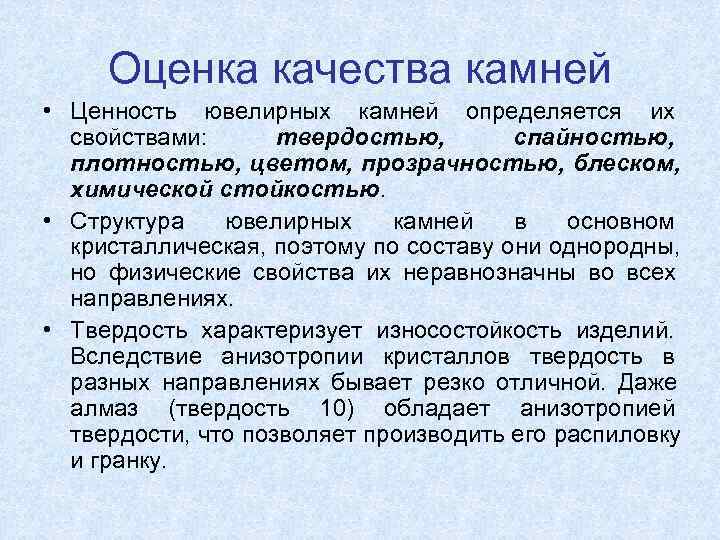

Оценка качества камней • Ценность ювелирных камней определяется их свойствами: твердостью, спайностью, плотностью, цветом, прозрачностью, блеском, химической стойкостью. • Структура ювелирных камней в основном кристаллическая, поэтому по составу они однородны, но физические свойства их неравнозначны во всех направлениях. • Твердость характеризует износостойкость изделий. Вследствие анизотропии кристаллов твердость в разных направлениях бывает резко отличной. Даже алмаз (твердость 10) обладает анизотропией твердости, что позволяет производить его распиловку и гранку.

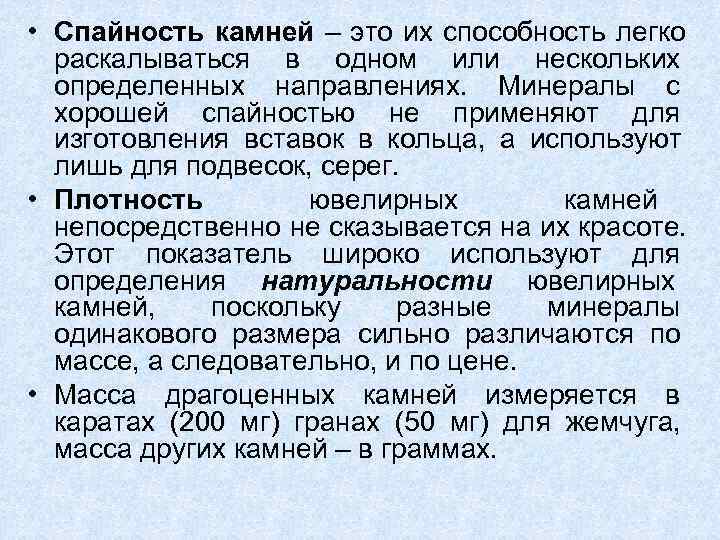

• Спайность камней – это их способность легко раскалываться в одном или нескольких определенных направлениях. Минералы с хорошей спайностью не применяют для изготовления вставок в кольца, а используют лишь для подвесок, серег. • Плотность ювелирных камней непосредственно не сказывается на их красоте. Этот показатель широко используют для определения натуральности ювелирных камней, поскольку разные минералы одинакового размера сильно различаются по массе, а следовательно, и по цене. • Масса драгоценных камней измеряется в каратах (200 мг) гранах (50 мг) для жемчуга, масса других камней – в граммах.

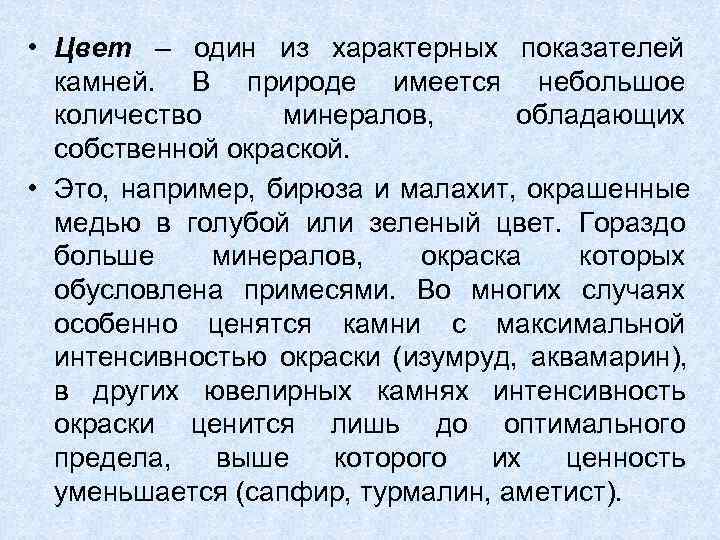

• Цвет – один из характерных показателей камней. В природе имеется небольшое количество минералов, обладающих собственной окраской. • Это, например, бирюза и малахит, окрашенные медью в голубой или зеленый цвет. Гораздо больше минералов, окраска которых обусловлена примесями. Во многих случаях особенно ценятся камни с максимальной интенсивностью окраски (изумруд, аквамарин), в других ювелирных камнях интенсивность окраски ценится лишь до оптимального предела, выше которого их ценность уменьшается (сапфир, турмалин, аметист).

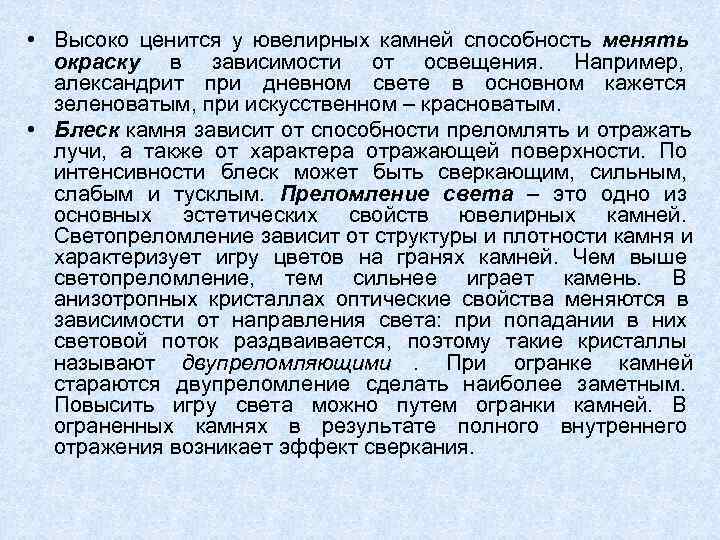

• Высоко ценится у ювелирных камней способность менять окраску в зависимости от освещения. Например, александрит при дневном свете в основном кажется зеленоватым, при искусственном – красноватым. • Блеск камня зависит от способности преломлять и отражать лучи, а также от характера отражающей поверхности. По интенсивности блеск может быть сверкающим, сильным, слабым и тусклым. Преломление света – это одно из основных эстетических свойств ювелирных камней. Светопреломление зависит от структуры и плотности камня и характеризует игру цветов на гранях камней. Чем выше светопреломление, тем сильнее играет камень. В анизотропных кристаллах оптические свойства меняются в зависимости от направления света: при попадании в них световой поток раздваивается, поэтому такие кристаллы называют двупреломляющими. При огранке камней стараются двупреломление сделать наиболее заметным. Повысить игру света можно путем огранки камней. В ограненных камнях в результате полного внутреннего отражения возникает эффект сверкания.

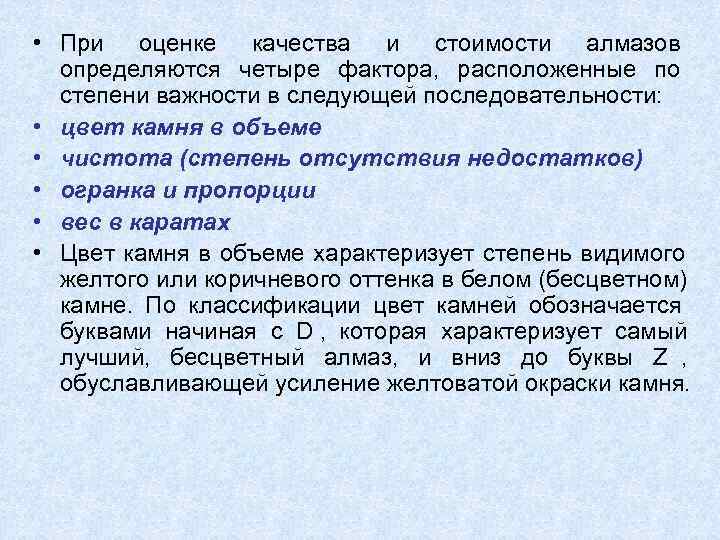

• При оценке качества и стоимости алмазов определяются четыре фактора, расположенные по степени важности в следующей последовательности: • цвет камня в объеме • чистота (степень отсутствия недостатков) • огранка и пропорции • вес в каратах • Цвет камня в объеме характеризует степень видимого желтого или коричневого оттенка в белом (бесцветном) камне. По классификации цвет камней обозначается буквами начиная с D , которая характеризует самый лучший, бесцветный алмаз, и вниз до буквы Z , обуславливающей усиление желтоватой окраски камня.

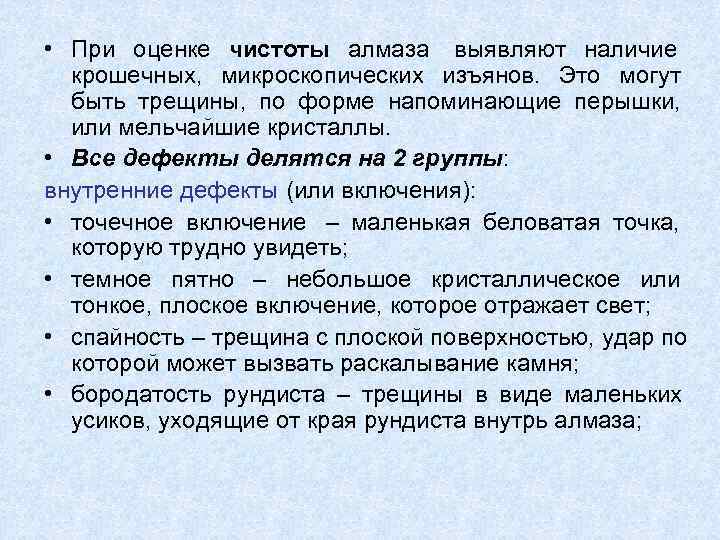

• При оценке чистоты алмаза выявляют наличие крошечных, микроскопических изъянов. Это могут быть трещины, по форме напоминающие перышки, или мельчайшие кристаллы. • Все дефекты делятся на 2 группы: внутренние дефекты (или включения): • точечное включение – маленькая беловатая точка, которую трудно увидеть; • темное пятно – небольшое кристаллическое или тонкое, плоское включение, которое отражает свет; • спайность – трещина с плоской поверхностью, удар по которой может вызвать раскалывание камня; • бородатость рундиста – трещины в виде маленьких усиков, уходящие от края рундиста внутрь алмаза;

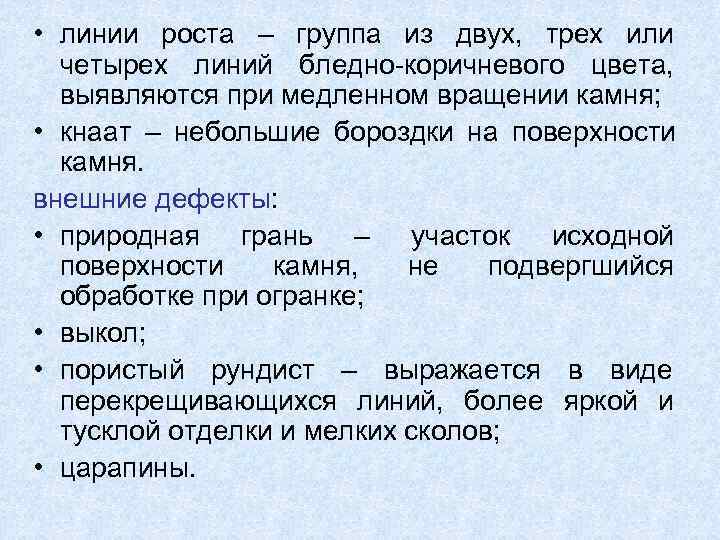

• линии роста – группа из двух, трех или четырех линий бледно-коричневого цвета, выявляются при медленном вращении камня; • кнаат – небольшие бороздки на поверхности камня. внешние дефекты: • природная грань – участок исходной поверхности камня, не подвергшийся обработке при огранке; • выкол; • пористый рундист – выражается в виде перекрещивающихся линий, более яркой и тусклой отделки и мелких сколов; • царапины.

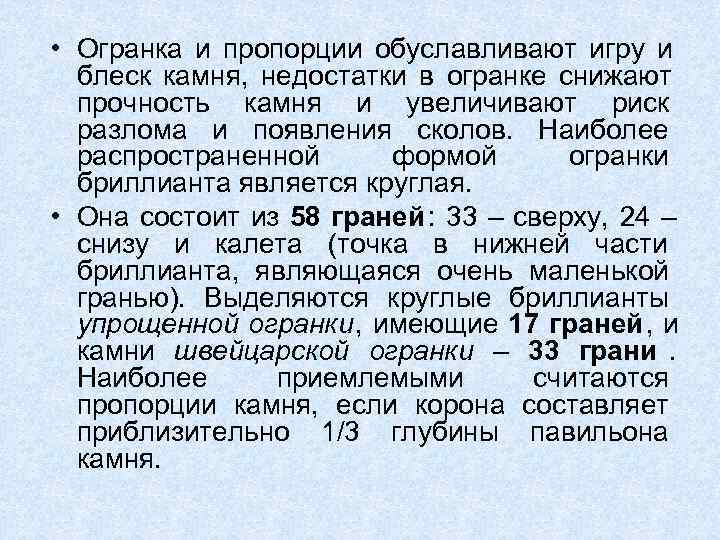

• Огранка и пропорции обуславливают игру и блеск камня, недостатки в огранке снижают прочность камня и увеличивают риск разлома и появления сколов. Наиболее распространенной формой огранки бриллианта является круглая. • Она состоит из 58 граней: 33 – сверху, 24 – снизу и калета (точка в нижней части бриллианта, являющаяся очень маленькой гранью). Выделяются круглые бриллианты упрощенной огранки, имеющие 17 граней, и камни швейцарской огранки – 33 грани. Наиболее приемлемыми считаются пропорции камня, если корона составляет приблизительно 1/3 глубины павильона камня.

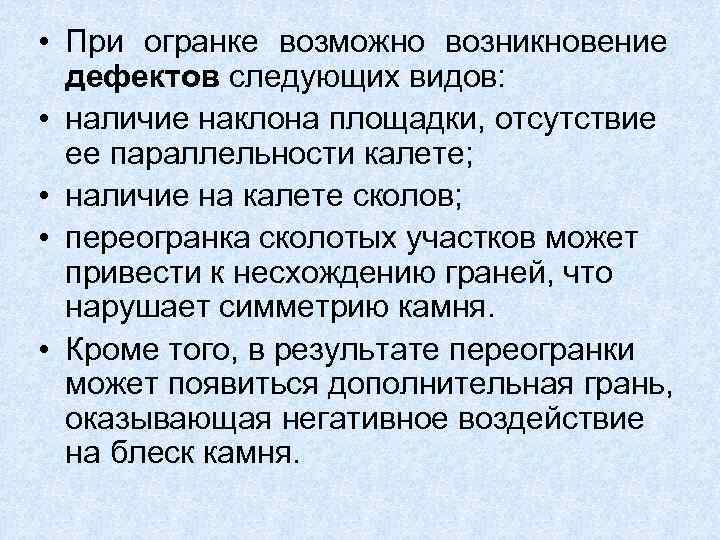

• При огранке возможно возникновение дефектов следующих видов: • наличие наклона площадки, отсутствие ее параллельности калете; • наличие на калете сколов; • переогранка сколотых участков может привести к несхождению граней, что нарушает симметрию камня. • Кроме того, в результате переогранки может появиться дополнительная грань, оказывающая негативное воздействие на блеск камня.

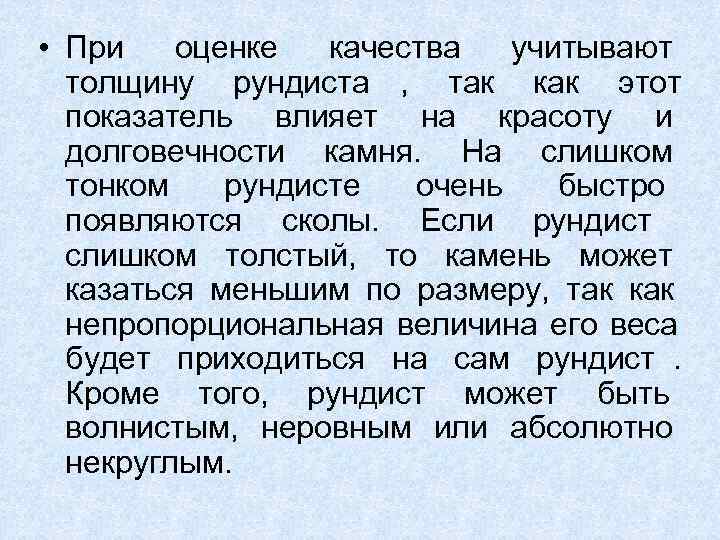

• При оценке качества учитывают толщину рундиста , так как этот показатель влияет на красоту и долговечности камня. На слишком тонком рундисте очень быстро появляются сколы. Если рундист слишком толстый, то камень может казаться меньшим по размеру, так как непропорциональная величина его веса будет приходиться на сам рундист. Кроме того, рундист может быть волнистым, неровным или абсолютно некруглым.

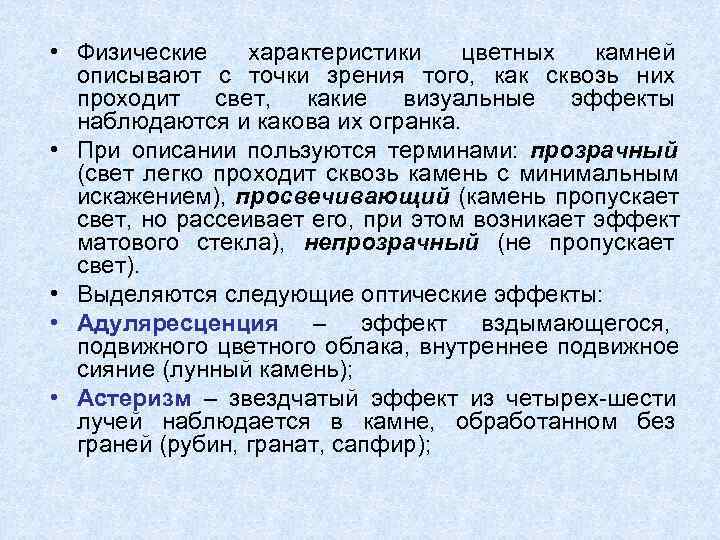

• Физические характеристики цветных камней описывают с точки зрения того, как сквозь них проходит свет, какие визуальные эффекты наблюдаются и какова их огранка. • При описании пользуются терминами: прозрачный (свет легко проходит сквозь камень с минимальным искажением), просвечивающий (камень пропускает свет, но рассеивает его, при этом возникает эффект матового стекла), непрозрачный (не пропускает свет). • Выделяются следующие оптические эффекты: • Адуляресценция – эффект вздымающегося, подвижного цветного облака, внутреннее подвижное сияние (лунный камень); • Астеризм – звездчатый эффект из четырех-шести лучей наблюдается в камне, обработанном без граней (рубин, гранат, сапфир);

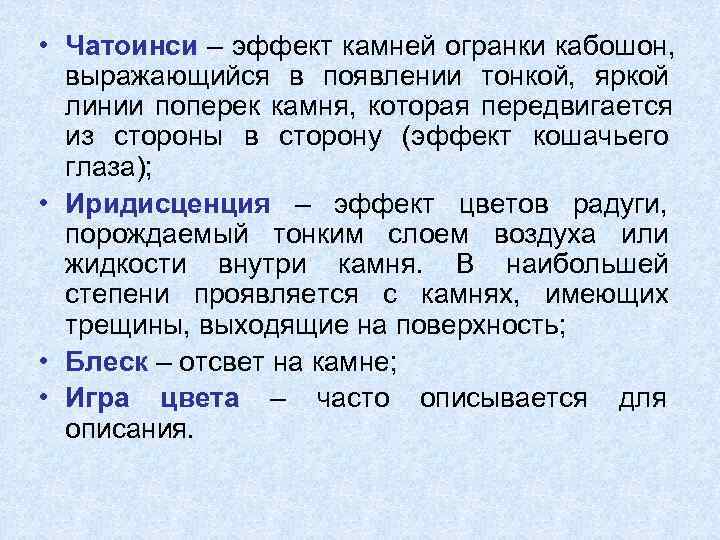

• Чатоинси – эффект камней огранки кабошон, выражающийся в появлении тонкой, яркой линии поперек камня, которая передвигается из стороны в сторону (эффект кошачьего глаза); • Иридисценция – эффект цветов радуги, порождаемый тонким слоем воздуха или жидкости внутри камня. В наибольшей степени проявляется с камнях, имеющих трещины, выходящие на поверхность; • Блеск – отсвет на камне; • Игра цвета – часто описывается для описания.

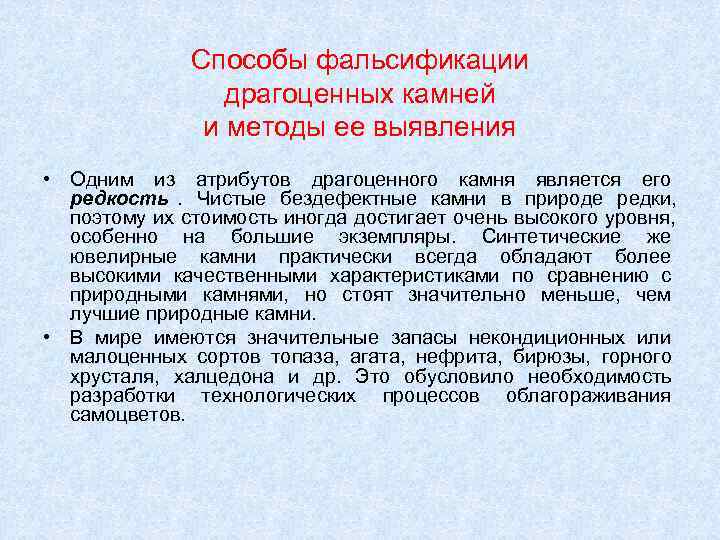

Способы фальсификации драгоценных камней и методы ее выявления • Одним из атрибутов драгоценного камня является его редкость. Чистые бездефектные камни в природе редки, поэтому их стоимость иногда достигает очень высокого уровня, особенно на большие экземпляры. Синтетические же ювелирные камни практически всегда обладают более высокими качественными характеристиками по сравнению с природными камнями, но стоят значительно меньше, чем лучшие природные камни. • В мире имеются значительные запасы некондиционных или малоценных сортов топаза, агата, нефрита, бирюзы, горного хрусталя, халцедона и др. Это обусловило необходимость разработки технологических процессов облагораживания самоцветов.

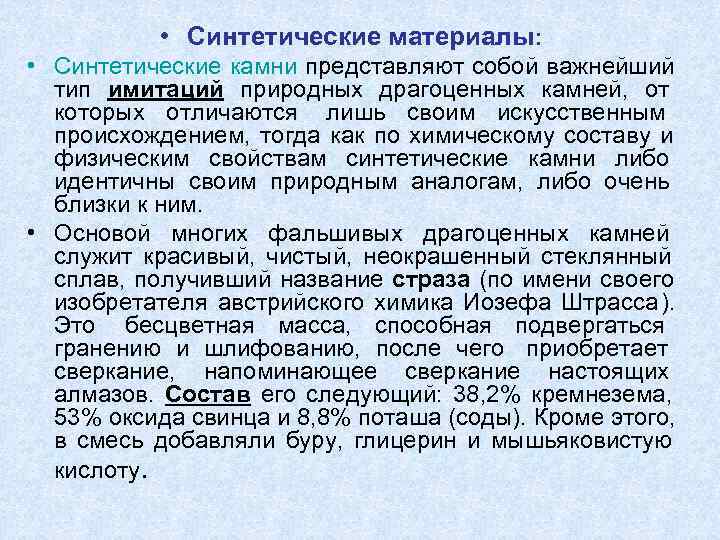

• Синтетические материалы: • Синтетические камни представляют собой важнейший тип имитаций природных драгоценных камней, от которых отличаются лишь своим искусственным происхождением, тогда как по химическому составу и физическим свойствам синтетические камни либо идентичны своим природным аналогам, либо очень близки к ним. • Основой многих фальшивых драгоценных камней служит красивый, чистый, неокрашенный стеклянный сплав, получивший название страза (по имени своего изобретателя австрийского химика Иозефа Штрасса ). Это бесцветная масса, способная подвергаться гранению и шлифованию, после чего приобретает сверкание, напоминающее сверкание настоящих алмазов. Состав его следующий: 38, 2% кремнезема, 53% оксида свинца и 8, 8% поташа (соды). Кроме этого, в смесь добавляли буру, глицерин и мышьяковистую кислоту.

• Другой способ подделки - дублирование. Он заключается в том, что верхнюю (лицевую) часть, сделанную из настоящего драгоценного камня, наклеивают на нижнюю (тыльную) часть, состоящую из стекла, горного хрусталя или синтетического материала. • Чистые подделки , так называемые имитации представляют с физико-химической точки зрения нечто совершенно иное, чем их природные прототипы, и лишь в одном каком- либо отношении, чаще всего по цвету, напоминают те камни, в подражание которым созданы.

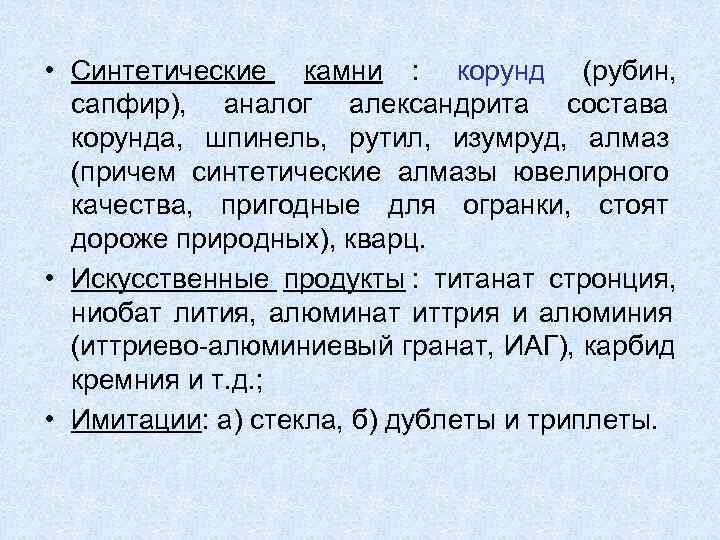

• Синтетические камни : корунд (рубин, сапфир), аналог александрита состава корунда, шпинель, рутил, изумруд, алмаз (причем синтетические алмазы ювелирного качества, пригодные для огранки, стоят дороже природных), кварц. • Искусственные продукты : титанат стронция, ниобат лития, алюминат иттрия и алюминия (иттриево-алюминиевый гранат, ИАГ), карбид кремния и т. д. ; • Имитации: а) стекла, б) дублеты и триплеты.

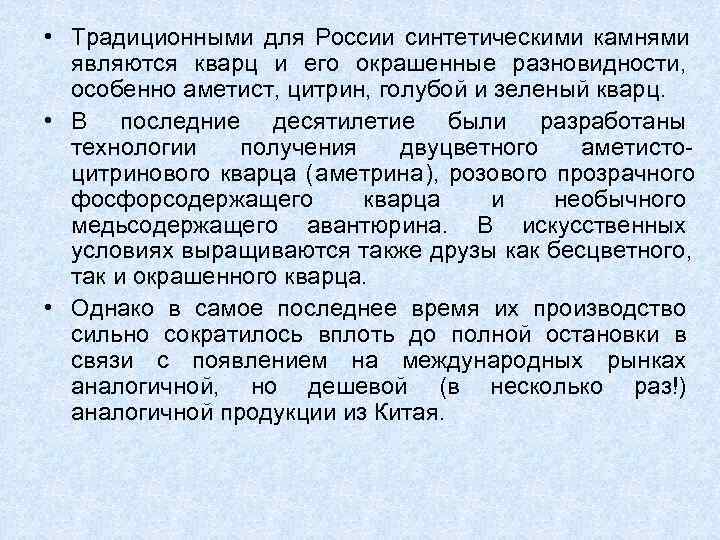

• Традиционными для России синтетическими камнями являются кварц и его окрашенные разновидности, особенно аметист, цитрин, голубой и зеленый кварц. • В последние десятилетие были разработаны технологии получения двуцветного аметисто- цитринового кварца (аметрина), розового прозрачного фосфорсодержащего кварца и необычного медьсодержащего авантюрина. В искусственных условиях выращиваются также друзы как бесцветного, так и окрашенного кварца. • Однако в самое последнее время их производство сильно сократилось вплоть до полной остановки в связи с появлением на международных рынках аналогичной, но дешевой (в несколько раз!) аналогичной продукции из Китая.

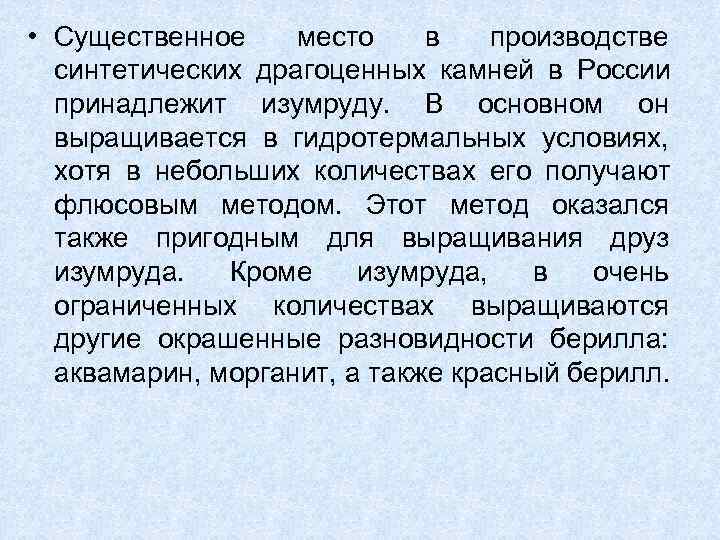

• Существенное место в производстве синтетических драгоценных камней в России принадлежит изумруду. В основном он выращивается в гидротермальных условиях, хотя в небольших количествах его получают флюсовым методом. Этот метод оказался также пригодным для выращивания друз изумруда. Кроме изумруда, в очень ограниченных количествах выращиваются другие окрашенные разновидности берилла: аквамарин, морганит, а также красный берилл.

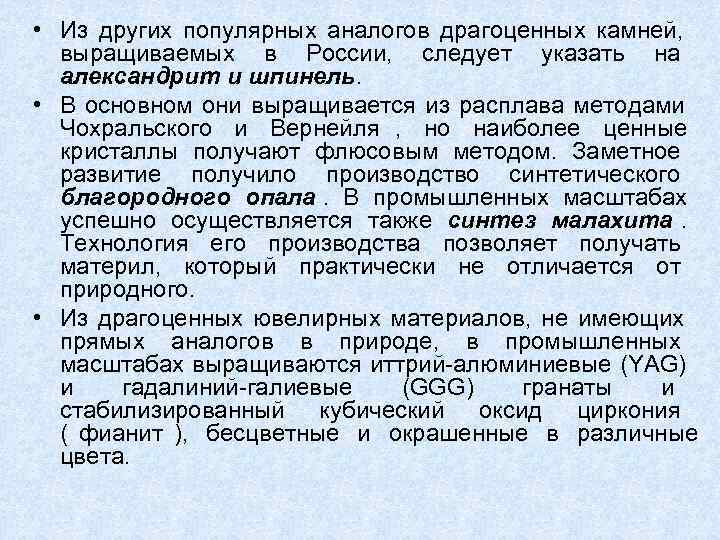

• Из других популярных аналогов драгоценных камней, выращиваемых в России, следует указать на александрит и шпинель. • В основном они выращивается из расплава методами Чохральского и Вернейля , но наиболее ценные кристаллы получают флюсовым методом. Заметное развитие получило производство синтетического благородного опала. В промышленных масштабах успешно осуществляется также синтез малахита. Технология его производства позволяет получать материл, который практически не отличается от природного. • Из драгоценных ювелирных материалов, не имеющих прямых аналогов в природе, в промышленных масштабах выращиваются иттрий-алюминиевые (YAG) и гадалиний-галиевые (GGG) гранаты и стабилизированный кубический оксид циркония ( фианит ), бесцветные и окрашенные в различные цвета.

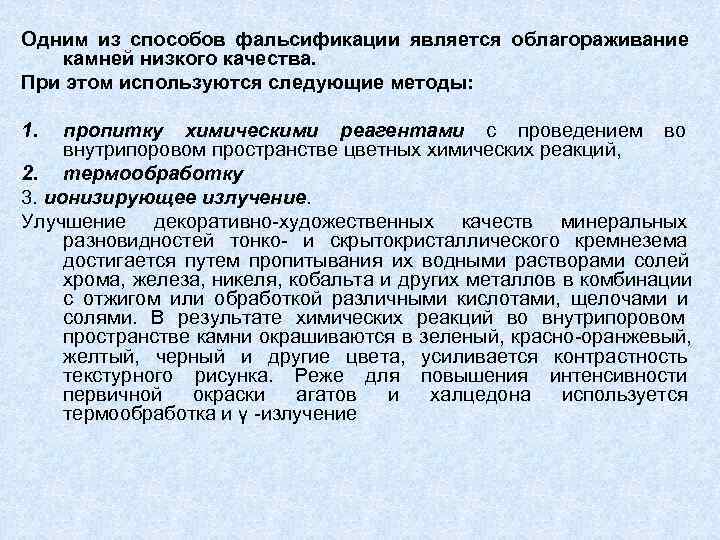

Одним из способов фальсификации является облагораживание камней низкого качества. При этом используются следующие методы: 1. пропитку химическими реагентами с проведением во внутрипоровом пространстве цветных химических реакций, 2. термообработку 3. ионизирующее излучение. Улучшение декоративно-художественных качеств минеральных разновидностей тонко- и скрытокристаллического кремнезема достигается путем пропитывания их водными растворами солей хрома, железа, никеля, кобальта и других металлов в комбинации с отжигом или обработкой различными кислотами, щелочами и солями. В результате химических реакций во внутрипоровом пространстве камни окрашиваются в зеленый, красно-оранжевый, желтый, черный и другие цвета, усиливается контрастность текстурного рисунка. Реже для повышения интенсивности первичной окраски агатов и халцедона используется термообработка и γ -излучение

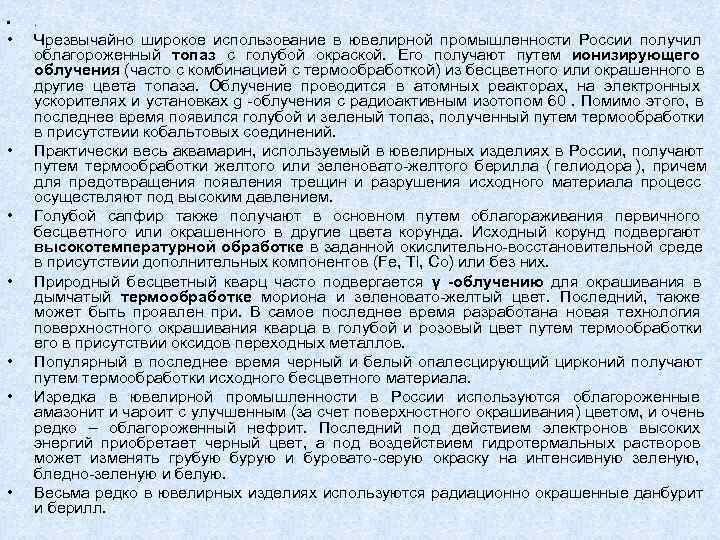

• Чрезвычайно широкое использование в ювелирной промышленности России получил облагороженный топаз с голубой окраской. Его получают путем ионизирующего облучения (часто с комбинацией с термообработкой) из бесцветного или окрашенного в другие цвета топаза. Облучение проводится в атомных реакторах, на электронных ускорителях и установках g -облучения с радиоактивным изотопом 60. Помимо этого, в последнее время появился голубой и зеленый топаз, полученный путем термообработки в присутствии кобальтовых соединений. • Практически весь аквамарин, используемый в ювелирных изделиях в России, получают путем термообработки желтого или зеленовато-желтого берилла ( гелиодора ), причем для предотвращения появления трещин и разрушения исходного материала процесс осуществляют под высоким давлением. • Голубой сапфир также получают в основном путем облагораживания первичного бесцветного или окрашенного в другие цвета корунда. Исходный корунд подвергают высокотемпературной обработке в заданной окислительно-восстановительной среде в присутствии дополнительных компонентов (Fe, Ti, Co) или без них. • Природный бесцветный кварц часто подвергается γ -облучению для окрашивания в дымчатый термообработке мориона и зеленовато-желтый цвет. Последний, также может быть проявлен при. В самое последнее время разработана новая технология поверхностного окрашивания кварца в голубой и розовый цвет путем термообработки его в присутствии оксидов переходных металлов. • Популярный в последнее время черный и белый опалесцирующий цирконий получают путем термообработки исходного бесцветного материала. • Изредка в ювелирной промышленности в России используются облагороженные амазонит и чароит с улучшенным (за счет поверхностного окрашивания) цветом, и очень редко – облагороженный нефрит. Последний под действием электронов высоких энергий приобретает черный цвет, а под воздействием гидротермальных растворов может изменять грубую бурую и буровато-серую окраску на интенсивную зеленую, бледно-зеленую и белую. • Весьма редко в ювелирных изделиях используются радиационно окрашенные данбурит и берилл.

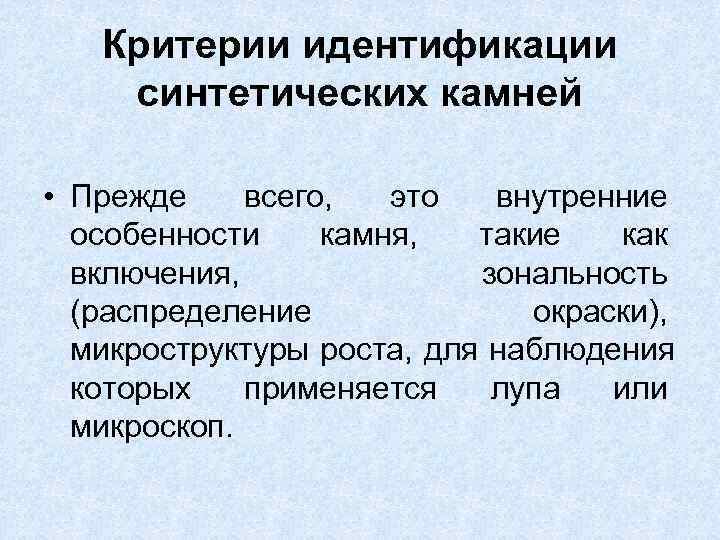

Критерии идентификации синтетических камней • Прежде всего, это внутренние особенности камня, такие как включения, зональность (распределение окраски), микроструктуры роста, для наблюдения которых применяется лупа или микроскоп.

СИНТЕТИЧЕСКИЕ АЛМАЗЫ • Современные технологии позволяют получать кристаллы алмаза ювелирного качества весом до 10. . . 15 карат. Так, например, включения минералов свидетельствуют о природном происхождении , в то время как включения металлов (железа, никеля, марганца) – о синтетическом. • Для синтетических алмазов также характерно неравномерное зонально-секториальное распределение флюоресценции в ультрафиолетовом свете (нередко можно наблюдать крестообразные фигуры УФ-флюоресценции ), напротив, для природных алмазов характерно равномерное или незакономерное распределение УФ-свечения.

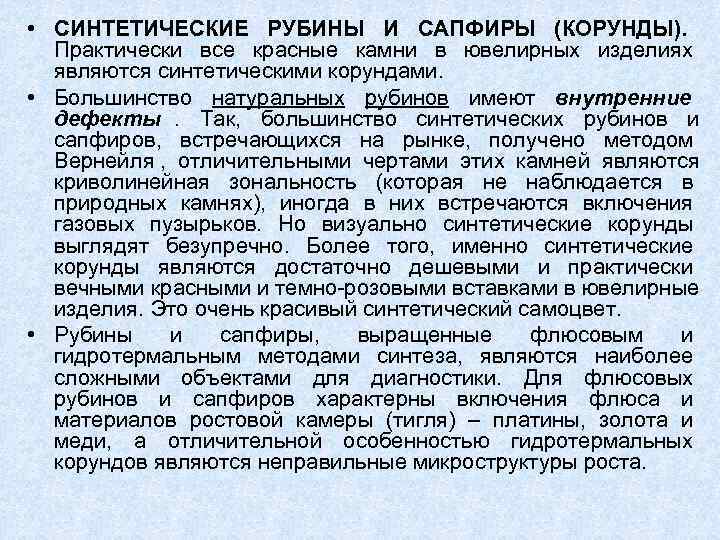

• СИНТЕТИЧЕСКИЕ РУБИНЫ И САПФИРЫ (КОРУНДЫ). Практически все красные камни в ювелирных изделиях являются синтетическими корундами. • Большинство натуральных рубинов имеют внутренние дефекты. Так, большинство синтетических рубинов и сапфиров, встречающихся на рынке, получено методом Вернейля , отличительными чертами этих камней являются криволинейная зональность (которая не наблюдается в природных камнях), иногда в них встречаются включения газовых пузырьков. Но визуально синтетические корунды выглядят безупречно. Более того, именно синтетические корунды являются достаточно дешевыми и практически вечными красными и темно-розовыми вставками в ювелирные изделия. Это очень красивый синтетический самоцвет. • Рубины и сапфиры, выращенные флюсовым и гидротермальным методами синтеза, являются наиболее сложными объектами для диагностики. Для флюсовых рубинов и сапфиров характерны включения флюса и материалов ростовой камеры (тигля) – платины, золота и меди, а отличительной особенностью гидротермальных корундов являются неправильные микроструктуры роста.

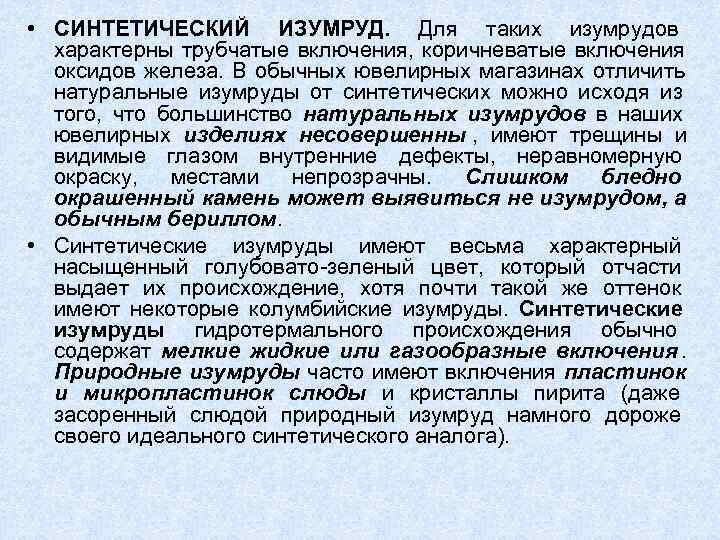

• СИНТЕТИЧЕСКИЙ ИЗУМРУД. Для таких изумрудов характерны трубчатые включения, коричневатые включения оксидов железа. В обычных ювелирных магазинах отличить натуральные изумруды от синтетических можно исходя из того, что большинство натуральных изумрудов в наших ювелирных изделиях несовершенны , имеют трещины и видимые глазом внутренние дефекты, неравномерную окраску, местами непрозрачны. Слишком бледно окрашенный камень может выявиться не изумрудом, а обычным бериллом. • Синтетические изумруды имеют весьма характерный насыщенный голубовато-зеленый цвет, который отчасти выдает их происхождение, хотя почти такой же оттенок имеют некоторые колумбийские изумруды. Синтетические изумруды гидротермального происхождения обычно содержат мелкие жидкие или газообразные включения. Природные изумруды часто имеют включения пластинок и микропластинок слюды и кристаллы пирита (даже засоренный слюдой природный изумруд намного дороже своего идеального синтетического аналога).

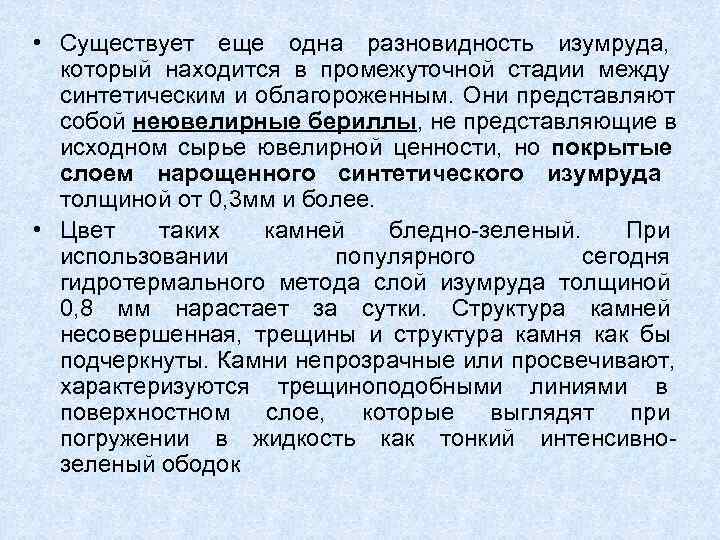

• Существует еще одна разновидность изумруда, который находится в промежуточной стадии между синтетическим и облагороженным. Они представляют собой неювелирные бериллы, не представляющие в исходном сырье ювелирной ценности, но покрытые слоем нарощенного синтетического изумруда толщиной от 0, 3 мм и более. • Цвет таких камней бледно-зеленый. При использовании популярного сегодня гидротермального метода слой изумруда толщиной 0, 8 мм нарастает за сутки. Структура камней несовершенная, трещины и структура камня как бы подчеркнуты. Камни непрозрачные или просвечивают, характеризуются трещиноподобными линиями в поверхностном слое, которые выглядят при погружении в жидкость как тонкий интенсивно- зеленый ободок

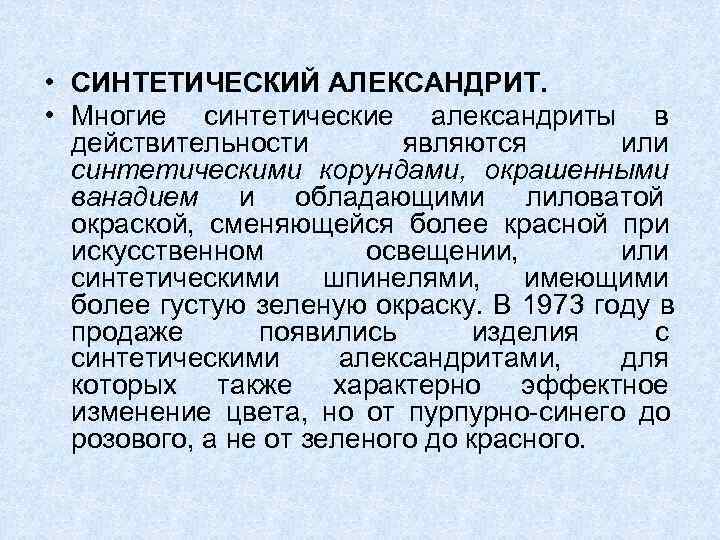

• СИНТЕТИЧЕСКИЙ АЛЕКСАНДРИТ. • Многие синтетические александриты в действительности являются или синтетическими корундами, окрашенными ванадием и обладающими лиловатой окраской, сменяющейся более красной при искусственном освещении, или синтетическими шпинелями, имеющими более густую зеленую окраску. В 1973 году в продаже появились изделия с синтетическими александритами, для которых также характерно эффектное изменение цвета, но от пурпурно-синего до розового, а не от зеленого до красного.

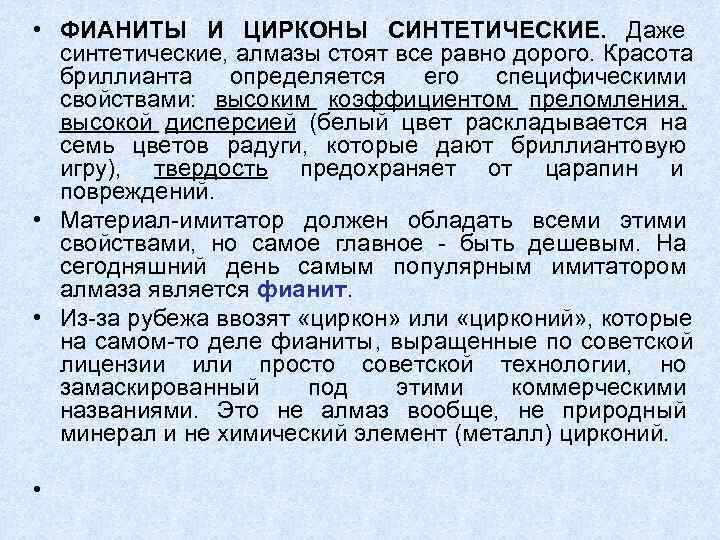

• ФИАНИТЫ И ЦИРКОНЫ СИНТЕТИЧЕСКИЕ. Даже синтетические, алмазы стоят все равно дорого. Красота бриллианта определяется его специфическими свойствами: высоким коэффициентом преломления, высокой дисперсией (белый цвет раскладывается на семь цветов радуги, которые дают бриллиантовую игру), твердость предохраняет от царапин и повреждений. • Материал-имитатор должен обладать всеми этими свойствами, но самое главное - быть дешевым. На сегодняшний день самым популярным имитатором алмаза является фианит. • Из-за рубежа ввозят «циркон» или «цирконий» , которые на самом-то деле фианиты, выращенные по советской лицензии или просто советской технологии, но замаскированный под этими коммерческими названиями. Это не алмаз вообще, не природный минерал и не химический элемент (металл) цирконий. •

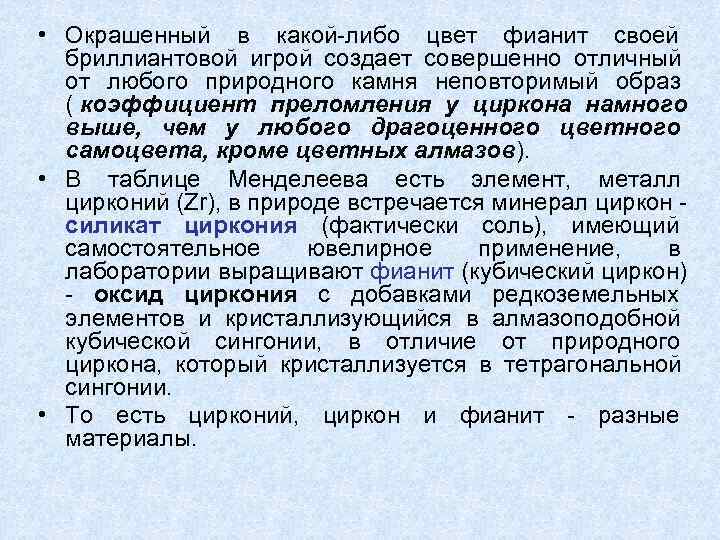

• Окрашенный в какой-либо цвет фианит своей бриллиантовой игрой создает совершенно отличный от любого природного камня неповторимый образ ( коэффициент преломления у циркона намного выше, чем у любого драгоценного цветного самоцвета, кроме цветных алмазов). • В таблице Менделеева есть элемент, металл цирконий (Zr), в природе встречается минерал циркон - силикат циркония (фактически соль), имеющий самостоятельное ювелирное применение, в лаборатории выращивают фианит (кубический циркон) - оксид циркония с добавками редкоземельных элементов и кристаллизующийся в алмазоподобной кубической сингонии, в отличие от природного циркона, который кристаллизуется в тетрагональной сингонии. • То есть цирконий, циркон и фианит - разные материалы.

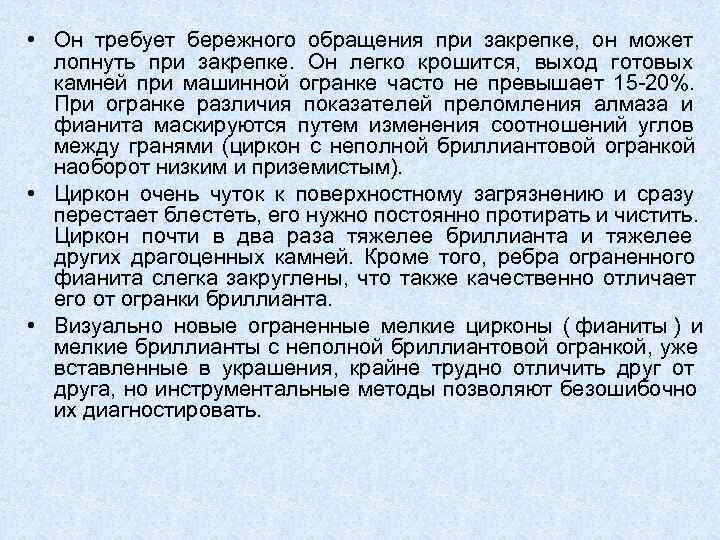

• Он требует бережного обращения при закрепке, он может лопнуть при закрепке. Он легко крошится, выход готовых камней при машинной огранке часто не превышает 15 -20%. При огранке различия показателей преломления алмаза и фианита маскируются путем изменения соотношений углов между гранями (циркон с неполной бриллиантовой огранкой наоборот низким и приземистым). • Циркон очень чуток к поверхностному загрязнению и сразу перестает блестеть, его нужно постоянно протирать и чистить. Циркон почти в два раза тяжелее бриллианта и тяжелее других драгоценных камней. Кроме того, ребра ограненного фианита слегка закруглены, что также качественно отличает его от огранки бриллианта. • Визуально новые ограненные мелкие цирконы ( фианиты ) и мелкие бриллианты с неполной бриллиантовой огранкой, уже вставленные в украшения, крайне трудно отличить друг от друга, но инструментальные методы позволяют безошибочно их диагностировать.

• Окраска синтетических цирконов за счет примесей самая разнообразная: бесцветная, коричневая разных оттенков, красная, зеленая, желтая, черная, голубая и т. п. • Им имитируют алмаз и почти все другие равномерно окрашенные не хамелеонообразные прозрачные камни. Бесцветные цирконы, хотя они и характеризуются алмазным блеском и сильной игрой, легко отличить от алмаза по их низкой твердости и низкому светопреломлению (что позволяет значительной части света, падающего на площадку камня с бриллиантовой огранкой, ускользать из нижней части). • Хороший блеск дают только синтетические цирконы большого размера с более низким чем у бриллианта павильоном (нижней частью камня). Хороший циркон должен быть открытым в изделии для света со всех сторон. Мелкие цирконы могут быстро потерять в изделиях свой изначальный вид и блеск, если за ними постоянно не ухаживать.

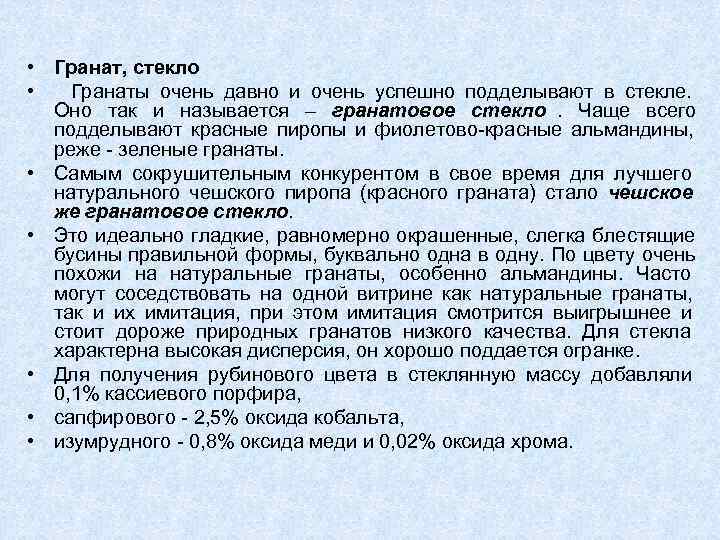

• Гранат, стекло • Гранаты очень давно и очень успешно подделывают в стекле. Оно так и называется – гранатовое стекло. Чаще всего подделывают красные пиропы и фиолетово-красные альмандины, реже - зеленые гранаты. • Самым сокрушительным конкурентом в свое время для лучшего натурального чешского пиропа (красного граната) стало чешское же гранатовое стекло. • Это идеально гладкие, равномерно окрашенные, слегка блестящие бусины правильной формы, буквально одна в одну. По цвету очень похожи на натуральные гранаты, особенно альмандины. Часто могут соседствовать на одной витрине как натуральные гранаты, так и их имитация, при этом имитация смотрится выигрышнее и стоит дороже природных гранатов низкого качества. Для стекла характерна высокая дисперсия, он хорошо поддается огранке. • Для получения рубинового цвета в стеклянную массу добавляли 0, 1% кассиевого порфира, • сапфирового - 2, 5% оксида кобальта, • изумрудного - 0, 8% оксида меди и 0, 02% оксида хрома.

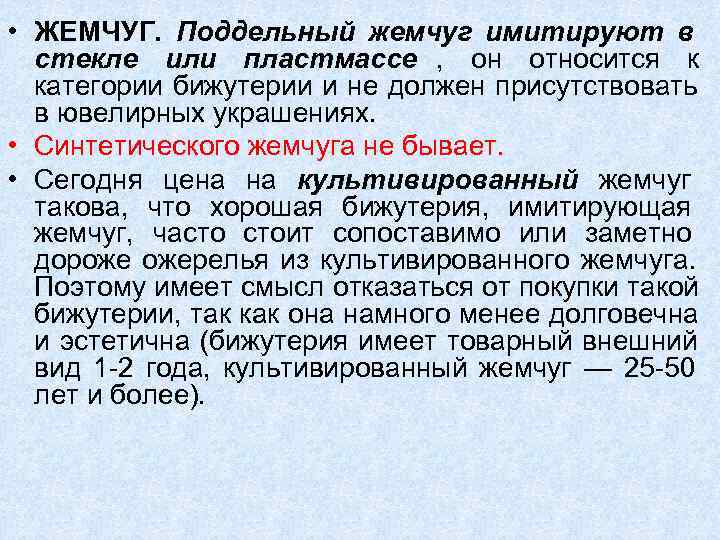

• ЖЕМЧУГ. Поддельный жемчуг имитируют в стекле или пластмассе , он относится к категории бижутерии и не должен присутствовать в ювелирных украшениях. • Синтетического жемчуга не бывает. • Сегодня цена на культивированный жемчуг такова, что хорошая бижутерия, имитирующая жемчуг, часто стоит сопоставимо или заметно дороже ожерелья из культивированного жемчуга. Поэтому имеет смысл отказаться от покупки такой бижутерии, так как она намного менее долговечна и эстетична (бижутерия имеет товарный внешний вид 1 -2 года, культивированный жемчуг — 25 -50 лет и более).

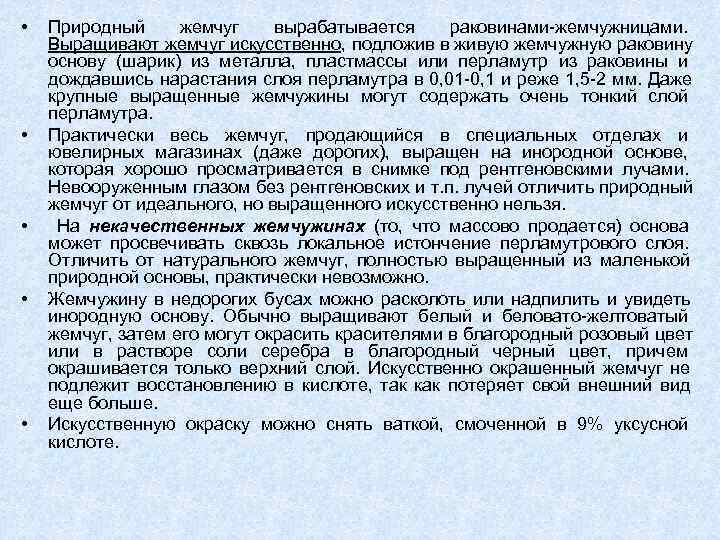

• Природный жемчуг вырабатывается раковинами-жемчужницами. Выращивают жемчуг искусственно, подложив в живую жемчужную раковину основу (шарик) из металла, пластмассы или перламутр из раковины и дождавшись нарастания слоя перламутра в 0, 01 -0, 1 и реже 1, 5 -2 мм. Даже крупные выращенные жемчужины могут содержать очень тонкий слой перламутра. • Практически весь жемчуг, продающийся в специальных отделах и ювелирных магазинах (даже дорогих), выращен на инородной основе, которая хорошо просматривается в снимке под рентгеновскими лучами. Невооруженным глазом без рентгеновских и т. п. лучей отличить природный жемчуг от идеального, но выращенного искусственно нельзя. • На некачественных жемчужинах (то, что массово продается) основа может просвечивать сквозь локальное истончение перламутрового слоя. Отличить от натурального жемчуг, полностью выращенный из маленькой природной основы, практически невозможно. • Жемчужину в недорогих бусах можно расколоть или надпилить и увидеть инородную основу. Обычно выращивают белый и беловато-желтоватый жемчуг, затем его могут окрасить красителями в благородный розовый цвет или в растворе соли серебра в благородный черный цвет, причем окрашивается только верхний слой. Искусственно окрашенный жемчуг не подлежит восстановлению в кислоте, так как потеряет свой внешний вид еще больше. • Искусственную окраску можно снять ваткой, смоченной в 9% уксусной кислоте.

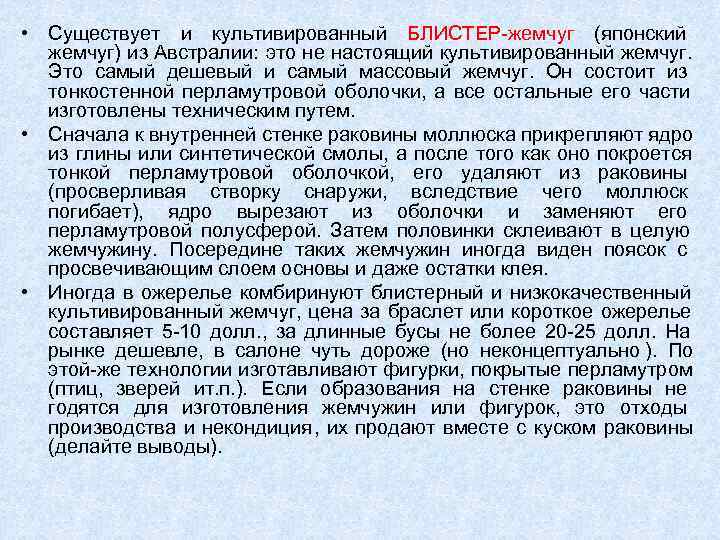

• Существует и культивированный БЛИСТЕР-жемчуг (японский жемчуг) из Австралии: это не настоящий культивированный жемчуг. Это самый дешевый и самый массовый жемчуг. Он состоит из тонкостенной перламутровой оболочки, а все остальные его части изготовлены техническим путем. • Сначала к внутренней стенке раковины моллюска прикрепляют ядро из глины или синтетической смолы, а после того как оно покроется тонкой перламутровой оболочкой, его удаляют из раковины (просверливая створку снаружи, вследствие чего моллюск погибает), ядро вырезают из оболочки и заменяют его перламутровой полусферой. Затем половинки склеивают в целую жемчужину. Посередине таких жемчужин иногда виден поясок с просвечивающим слоем основы и даже остатки клея. • Иногда в ожерелье комбиринуют блистерный и низкокачественный культивированный жемчуг, цена за браслет или короткое ожерелье составляет 5 -10 долл. , за длинные бусы не более 20 -25 долл. На рынке дешевле, в салоне чуть дороже (но неконцептуально ). По этой-же технологии изготавливают фигурки, покрытые перламутром (птиц, зверей ит. п. ). Если образования на стенке раковины не годятся для изготовления жемчужин или фигурок, это отходы производства и некондиция , их продают вместе с куском раковины (делайте выводы).

• ПОДДЕЛКИ СИНТЕТИЧЕСКИХ КОРУНДОВ. В настоящее время подделывают не только натуральные природные камни. Поскольку после распада СССР цены на синтетическое корундовое сырье стали довольно высоки, цены на синтетические корунды, сапфиры и рубины тоже оказываются не копеечными. Довольно яркие цвета и характерная голтовка (форма, напоминающая обкатанную гальку) или кубы. Вроде бы и похоже на корунд, и дорого может продаваться, но вырощено не Вернелевским способом. • В промышленных масштабах искусственные корундовые материалы получают в результате плавления боксита в электропечах с восстановителем (железными опилками). Они также употребляются как абразивы; методами порошковой металлургии из них изготовляют резцы для механической обработки металлов при высокой температуре. Они не годятся для ювелирной промышленности (для гранения как вставки). Если у кого-то еще сохранились синтетические рубины советской огранки (камни производства СССР) в ювелирных изделиях — не спешите от них избавляться. У Вас образец прекрасной машинной огранки камня и редкий образец ценного синтетического камня. Теперь их просто так уже в ювелирном магазине не купишь. Сегодня цены на ограненные синтетические корунды, рубины и сапфиры для ювелирных изделий во много раз превышают цены на традиционные бесцветные и окрашенные фианиты (синтетические кубические цирконы), хотя они и заметно дешевле цен на натуральные драгоценные камни группы корундов. Цены на синтетические корунды будут постоянно расти, так как их производят не очень много, а импортное сырье дорогостоящее.

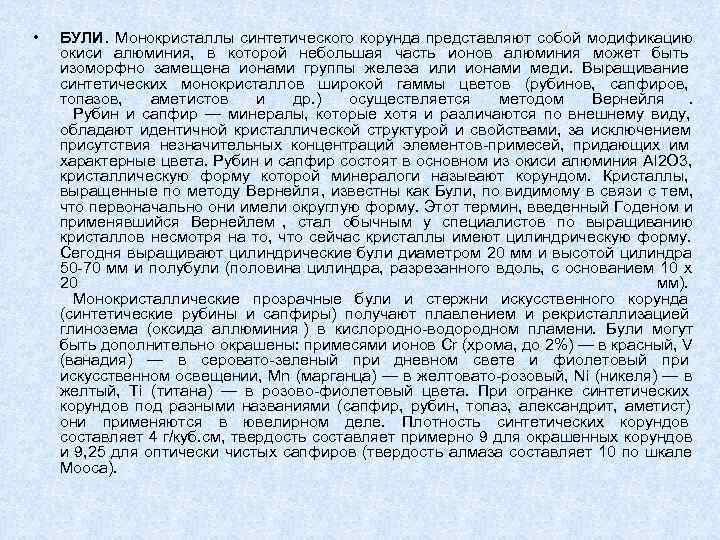

• БУЛИ. Монокристаллы синтетического корунда представляют собой модификацию окиси алюминия, в которой небольшая часть ионов алюминия может быть изоморфно замещена ионами группы железа или ионами меди. Выращивание синтетических монокристаллов широкой гаммы цветов (рубинов, сапфиров, топазов, аметистов и др. ) осуществляется методом Вернейля. Рубин и сапфир — минералы, которые хотя и различаются по внешнему виду, обладают идентичной кристаллической структурой и свойствами, за исключением присутствия незначительных концентраций элементов-примесей, придающих им характерные цвета. Рубин и сапфир состоят в основном из окиси алюминия Al 2 O 3, кристаллическую форму которой минералоги называют корундом. Кристаллы, выращенные по методу Вернейля, известны как Були, по видимому в связи с тем, что первоначально они имели округлую форму. Этот термин, введенный Годеном и применявшийся Вернейлем , стал обычным у специалистов по выращиванию кристаллов несмотря на то, что сейчас кристаллы имеют цилиндрическую форму. Сегодня выращивают цилиндрические були диаметром 20 мм и высотой цилиндра 50 -70 мм и полубули (половина цилиндра, разрезанного вдоль, с основанием 10 х 20 мм). Монокристаллические прозрачные були и стержни искусственного корунда (синтетические рубины и сапфиры) получают плавлением и рекристаллизацией глинозема (оксида аллюминия ) в кислородно-водородном пламени. Були могут быть дополнительно окрашены: примесями ионов Cr (хрома, до 2%) — в красный, V (ванадия) — в серовато-зеленый при дневном свете и фиолетовый при искусственном освещении, Mn (марганца) — в желтовато-розовый, Ni (никеля) — в желтый, Ti (титана) — в розово-фиолетовый цвета. При огранке синтетических корундов под разными названиями (сапфир, рубин, топаз, александрит, аметист) они применяются в ювелирном деле. Плотность синтетических корундов составляет 4 г/куб. см, твердость составляет примерно 9 для окрашенных корундов и 9, 25 для оптически чистых сапфиров (твердость алмаза составляет 10 по шкале Мооса).

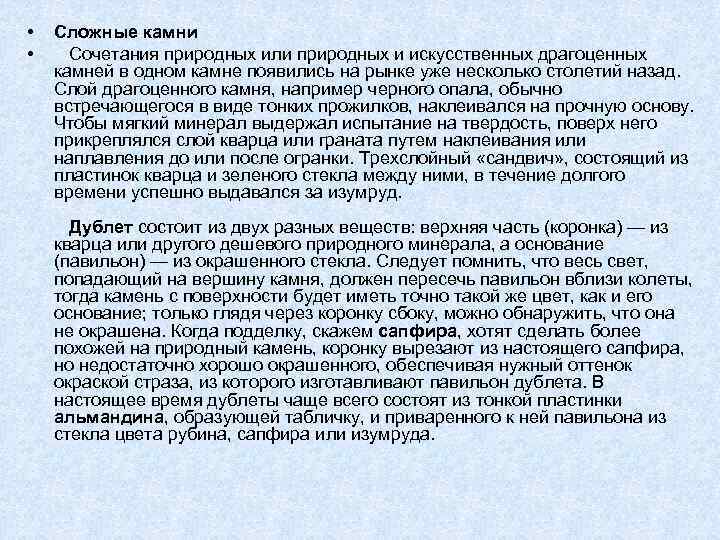

• Сложные камни • Сочетания природных или природных и искусственных драгоценных камней в одном камне появились на рынке уже несколько столетий назад. Слой драгоценного камня, например черного опала, обычно встречающегося в виде тонких прожилков, наклеивался на прочную основу. Чтобы мягкий минерал выдержал испытание на твердость, поверх него прикреплялся слой кварца или граната путем наклеивания или наплавления до или после огранки. Трехслойный «сандвич» , состоящий из пластинок кварца и зеленого стекла между ними, в течение долгого времени успешно выдавался за изумруд. Дублет состоит из двух разных веществ: верхняя часть (коронка) — из кварца или другого дешевого природного минерала, а основание (павильон) — из окрашенного стекла. Следует помнить, что весь свет, попадающий на вершину камня, должен пересечь павильон вблизи колеты, тогда камень с поверхности будет иметь точно такой же цвет, как и его основание; только глядя через коронку сбоку, можно обнаружить, что она не окрашена. Когда подделку, скажем сапфира, хотят сделать более похожей на природный камень, коронку вырезают из настоящего сапфира, но недостаточно хорошо окрашенного, обеспечивая нужный оттенок окраской страза, из которого изготавливают павильон дублета. В настоящее время дублеты чаще всего состоят из тонкой пластинки альмандина, образующей табличку, и приваренного к ней павильона из стекла цвета рубина, сапфира или изумруда.

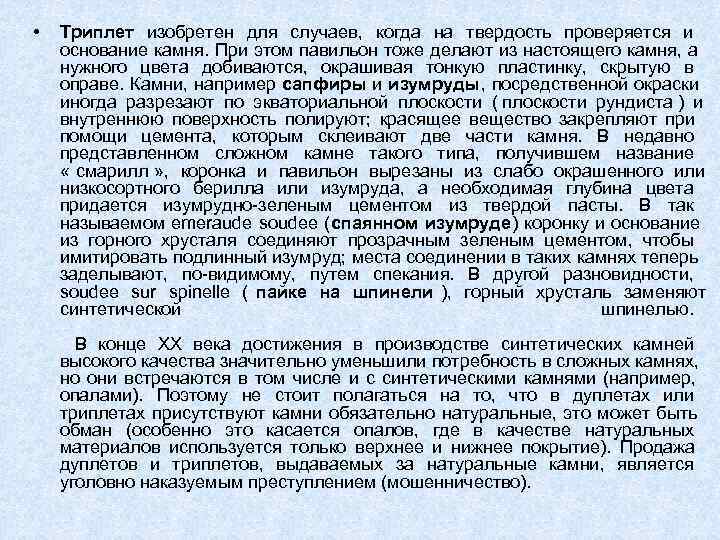

• Триплет изобретен для случаев, когда на твердость проверяется и основание камня. При этом павильон тоже делают из настоящего камня, а нужного цвета добиваются, окрашивая тонкую пластинку, скрытую в оправе. Камни, например сапфиры и изумруды, посредственной окраски иногда разрезают по экваториальной плоскости ( плоскости рундиста ) и внутреннюю поверхность полируют; красящее вещество закрепляют при помощи цемента, которым склеивают две части камня. В недавно представленном сложном камне такого типа, получившем название « смарилл » , коронка и павильон вырезаны из слабо окрашенного или низкосортного берилла или изумруда, а необходимая глубина цвета придается изумрудно-зеленым цементом из твердой пасты. В так называемом emeraude soudee (спаянном изумруде) коронку и основание из горного хрусталя соединяют прозрачным зеленым цементом, чтобы имитировать подлинный изумруд; места соединении в таких камнях теперь заделывают, по-видимому, путем спекания. В другой разновидности, soudee sur spinelle ( пайке на шпинели ), горный хрусталь заменяют синтетической шпинелью. В конце XX века достижения в производстве синтетических камней высокого качества значительно уменьшили потребность в сложных камнях, но они встречаются в том числе и с синтетическими камнями (например, опалами). Поэтому не стоит полагаться на то, что в дуплетах или триплетах присутствуют камни обязательно натуральные, это может быть обман (особенно это касается опалов, где в качестве натуральных материалов используется только верхнее и нижнее покрытие). Продажа дуплетов и триплетов, выдаваемых за натуральные камни, является уголовно наказуемым преступлением (мошенничество).

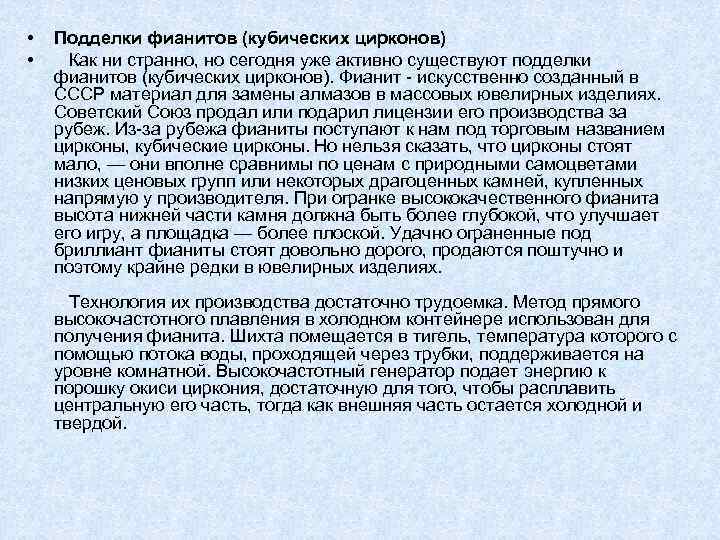

• Подделки фианитов (кубических цирконов) • Как ни странно, но сегодня уже активно существуют подделки фианитов (кубических цирконов). Фианит - искусственно созданный в СССР материал для замены алмазов в массовых ювелирных изделиях. Советский Союз продал или подарил лицензии его производства за рубеж. Из-за рубежа фианиты поступают к нам под торговым названием цирконы, кубические цирконы. Но нельзя сказать, что цирконы стоят мало, — они вполне сравнимы по ценам с природными самоцветами низких ценовых групп или некоторых драгоценных камней, купленных напрямую у производителя. При огранке высококачественного фианита высота нижней части камня должна быть более глубокой, что улучшает его игру, а площадка — более плоской. Удачно ограненные под бриллиант фианиты стоят довольно дорого, продаются поштучно и поэтому крайне редки в ювелирных изделиях. Технология их производства достаточно трудоемка. Метод прямого высокочастотного плавления в холодном контейнере использован для получения фианита. Шихта помещается в тигель, температура которого с помощью потока воды, проходящей через трубки, поддерживается на уровне комнатной. Высокочастотный генератор подает энергию к порошку окиси циркония, достаточную для того, чтобы расплавить центральную его часть, тогда как внешняя часть остается холодной и твердой.

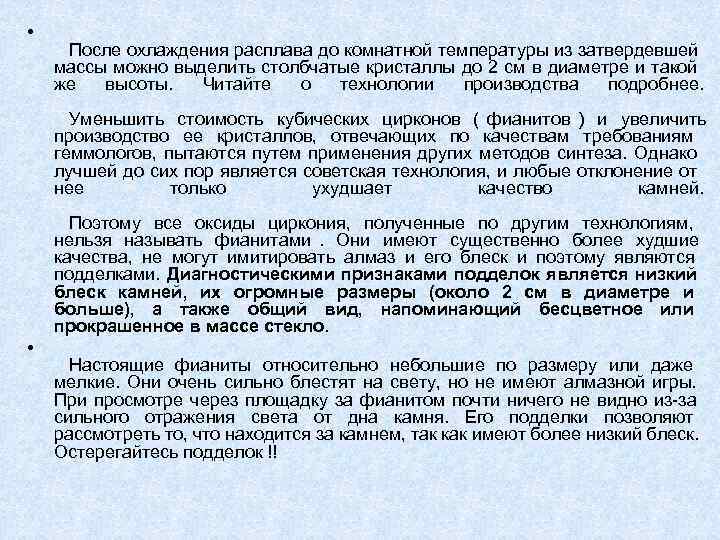

• После охлаждения расплава до комнатной температуры из затвердевшей массы можно выделить столбчатые кристаллы до 2 см в диаметре и такой же высоты. Читайте о технологии производства подробнее. Уменьшить стоимость кубических цирконов ( фианитов ) и увеличить производство ее кристаллов, отвечающих по качествам требованиям геммологов, пытаются путем применения других методов синтеза. Однако лучшей до сих пор является советская технология, и любые отклонение от нее только ухудшает качество камней. Поэтому все оксиды циркония, полученные по другим технологиям, нельзя называть фианитами. Они имеют существенно более худшие качества, не могут имитировать алмаз и его блеск и поэтому являются подделками. Диагностическими признаками подделок является низкий блеск камней, их огромные размеры (около 2 см в диаметре и больше), а также общий вид, напоминающий бесцветное или прокрашенное в массе стекло. • Настоящие фианиты относительно небольшие по размеру или даже мелкие. Они очень сильно блестят на свету, но не имеют алмазной игры. При просмотре через площадку за фианитом почти ничего не видно из-за сильного отражения света от дна камня. Его подделки позволяют рассмотреть то, что находится за камнем, так как имеют более низкий блеск. Остерегайтесь подделок !!
