ЮРИДИЧЕСКИЙ ИНСТИТУТ МОСКОВСКОГО ГОСУДАРСТВЕННОГО УНИВЕРСИТЕТА ПУТЕЙ СООБЩЕНИЯ (МИИТ) Лекция Глобальная компьютерная сеть Москва 2012

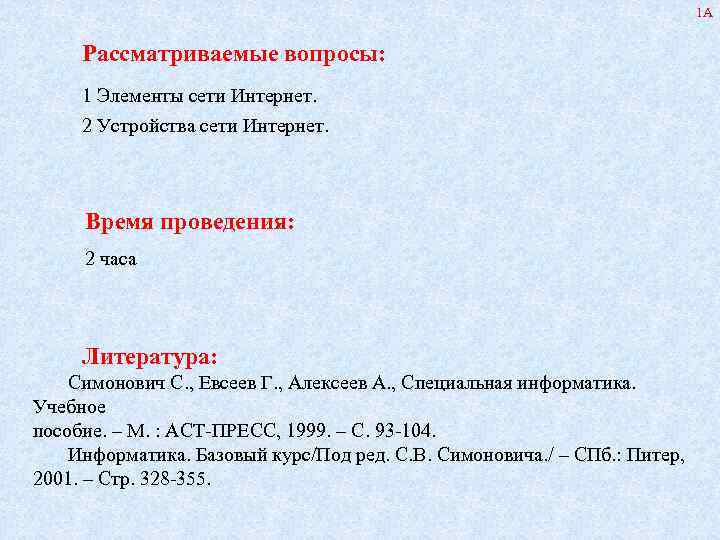

1 А Рассматриваемые вопросы: 1 Элементы сети Интернет. 2 Устройства сети Интернет. Время проведения: 2 часа Литература: Симонович С. , Евсеев Г. , Алексеев А. , Специальная информатика. Учебное пособие. – М. : АСТ-ПРЕСС, 1999. – С. 93 -104. Информатика. Базовый курс/Под ред. С. В. Симоновича. / – СПб. : Питер, 2001. – Стр. 328 -355.

Вопрос 1 Элементы сети Интернет

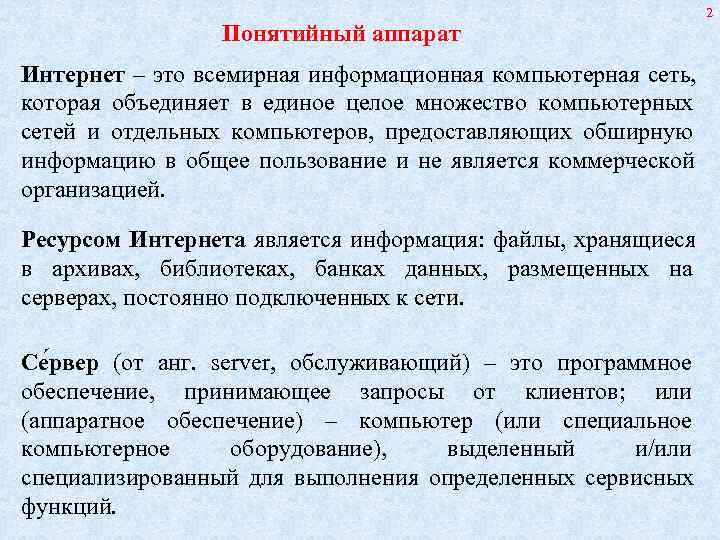

2 Понятийный аппарат Интернет – это всемирная информационная компьютерная сеть, которая объединяет в единое целое множество компьютерных сетей и отдельных компьютеров, предоставляющих обширную информацию в общее пользование и не является коммерческой организацией. Ресурсом Интернета является информация: файлы, хранящиеся в архивах, библиотеках, банках данных, размещенных на серверах, постоянно подключенных к сети. Се рвер (от анг. server, обслуживающий) – это программное обеспечение, принимающее запросы от клиентов; или (аппаратное обеспечение) – компьютер (или специальное компьютерное оборудование), выделенный и/или специализированный для выполнения определенных сервисных функций.

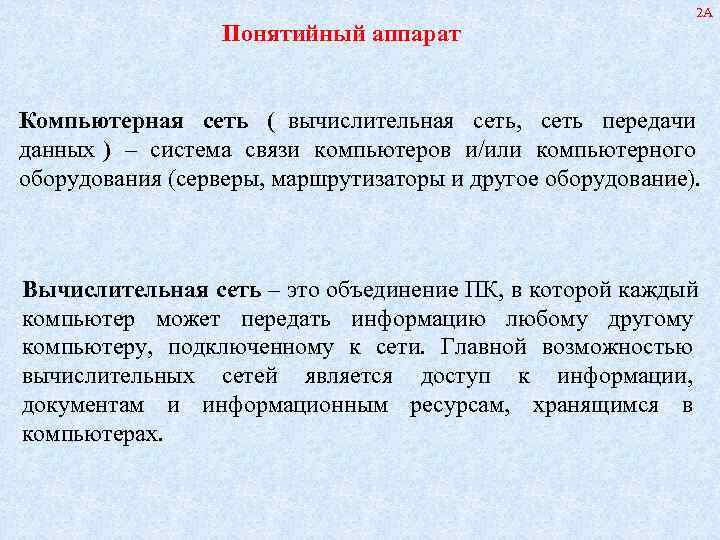

2 А Понятийный аппарат Компьютерная сеть ( вычислительная сеть, сеть передачи данных ) – система связи компьютеров и/или компьютерного оборудования (серверы, маршрутизаторы и другое оборудование). Вычислительная сеть – это объединение ПК, в которой каждый компьютер может передать информацию любому другому компьютеру, подключенному к сети. Главной возможностью вычислительных сетей является доступ к информации, документам и информационным ресурсам, хранящимся в компьютерах.

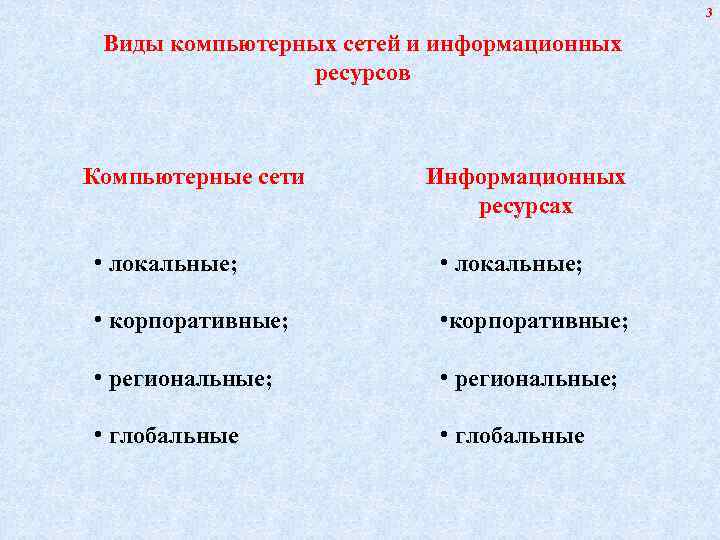

3 Виды компьютерных сетей и информационных ресурсов Компьютерные сети Информационных ресурсах • локальные; • корпоративные; • региональные; • глобальные

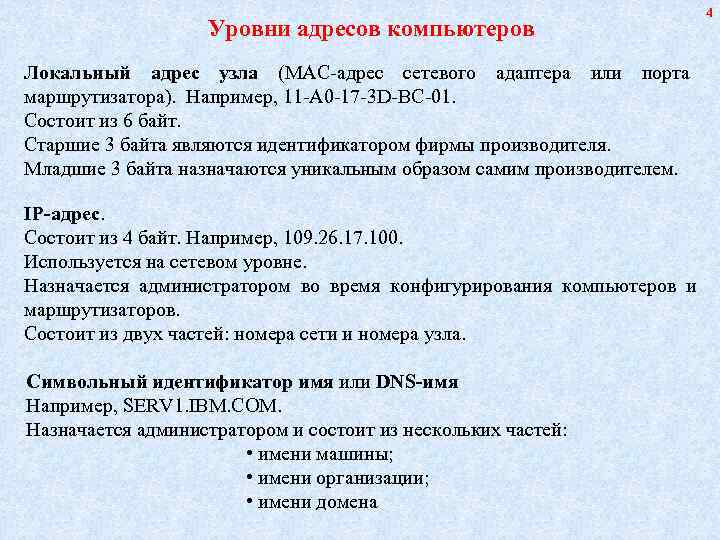

4 Уровни адресов компьютеров Локальный адрес узла (МАС-адрес сетевого адаптера или порта маршрутизатора). Например, 11 -А 0 -17 -3 D-BC-01. Состоит из 6 байт. Старшие 3 байта являются идентификатором фирмы производителя. Младшие 3 байта назначаются уникальным образом самим производителем. IP-адрес. Состоит из 4 байт. Например, 109. 26. 17. 100. Используется на сетевом уровне. Назначается администратором во время конфигурирования компьютеров и маршрутизаторов. Состоит из двух частей: номера сети и номера узла. Символьный идентификатор имя или DNS-имя Например, SERV 1. IBM. COM. Назначается администратором и состоит из нескольких частей: • имени машины; • имени организации; • имени домена

5 Символические имена серверов Домен – это некоторая область в сети Интернет (страна, отрасль или корпоративная сеть провайдера). Имена доменов входят в символические имена сайтов в виде окончаний, суффиксов и префиксов. aport. ru – система поиска информации в Интернет; mail. ru – бесплатная электронная почта; narod. ru – бесплатная система создания сайтов; olmp. da. ru – Международная Интернет-олимпиада; miem. edu. ru – Московский институт электроники и математики; wdu. da. ni – Всемирный распределенный университет

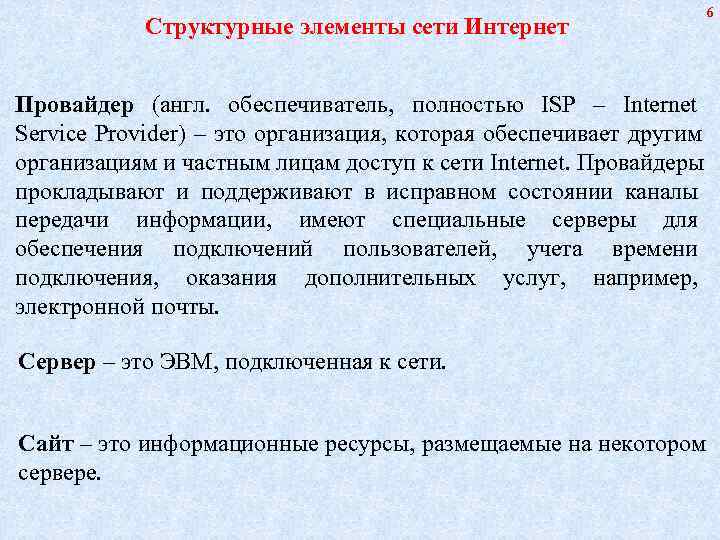

6 Структурные элементы сети Интернет Провайдер (англ. обеспечиватель, полностью ISP – Internet Service Provider) – это организация, которая обеспечивает другим организациям и частным лицам доступ к сети Internet. Провайдеры прокладывают и поддерживают в исправном состоянии каналы передачи информации, имеют специальные серверы для обеспечения подключений пользователей, учета времени подключения, оказания дополнительных услуг, например, электронной почты. Сервер – это ЭВМ, подключенная к сети. Сайт – это информационные ресурсы, размещаемые на некотором сервере.

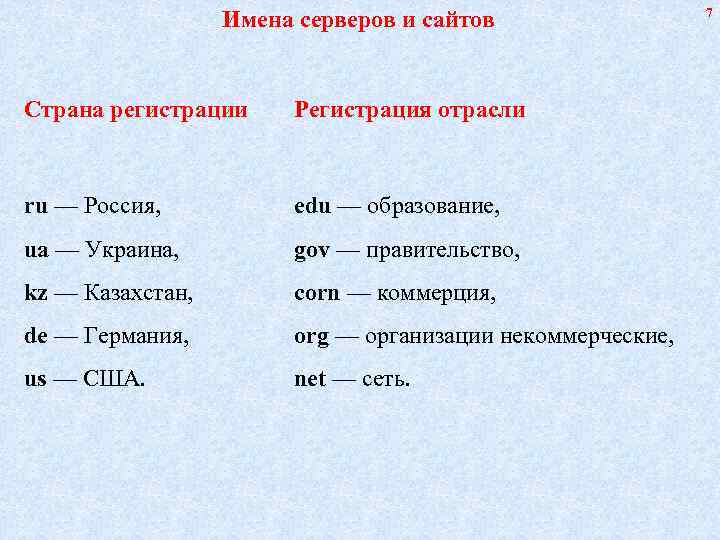

7 Имена серверов и сайтов Страна регистрации Регистрация отрасли ru — Россия, edu — образование, ua — Украина, gov — правительство, kz — Казахстан, corn — коммерция, de — Германия, org — организации некоммерческие, us — США. net — сеть.

Вопрос 2 Устройства сети Интернет

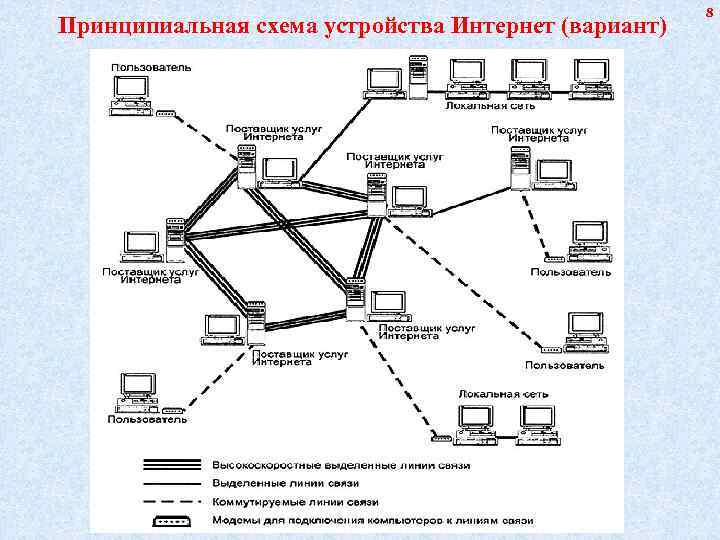

8 Принципиальная схема устройства Интернет (вариант)

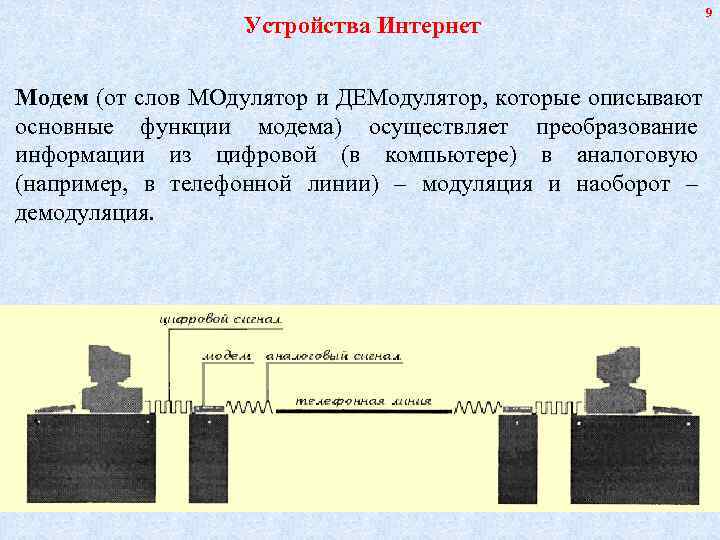

9 Устройства Интернет Модем (от слов МОдулятор и ДЕМодулятор, которые описывают основные функции модема) осуществляет преобразование информации из цифровой (в компьютере) в аналоговую (например, в телефонной линии) – модуляция и наоборот – демодуляция.

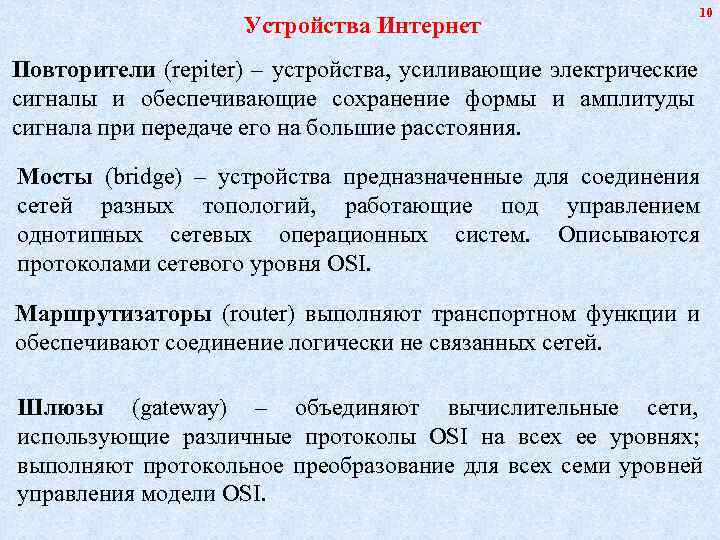

10 Устройства Интернет Повторители (repiter) – устройства, усиливающие электрические сигналы и обеспечивающие сохранение формы и амплитуды сигнала при передаче его на большие расстояния. Мосты (bridge) – устройства предназначенные для соединения сетей разных топологий, работающие под управлением однотипных сетевых операционных систем. Описываются протоколами сетевого уровня OSI. Маршрутизаторы (router) выполняют транспортном функции и обеспечивают соединение логически не связанных сетей. Шлюзы (gateway) – объединяют вычислительные сети, использующие различные протоколы OSI на всех ее уровнях; выполняют протокольное преобразование для всех семи уровней управления модели OSI.

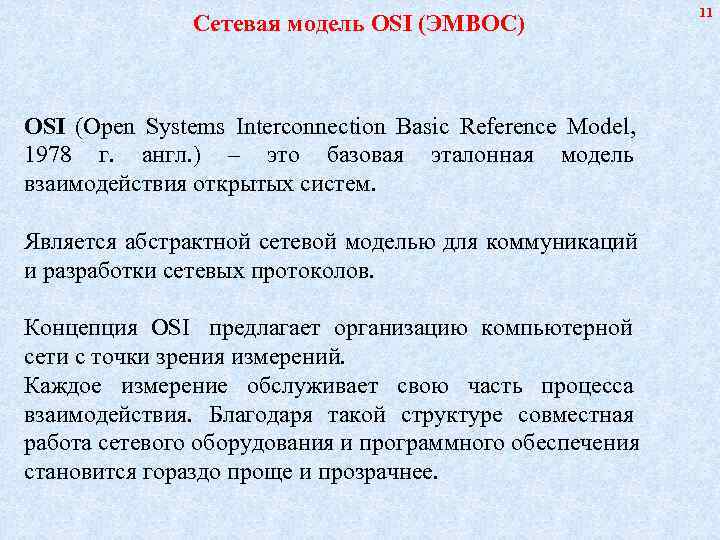

11 Сетевая модель OSI (ЭМВОС) OSI (Open Systems Interconnection Basic Reference Model, 1978 г. англ. ) – это базовая эталонная модель взаимодействия открытых систем. Является абстрактной сетевой моделью для коммуникаций и разработки сетевых протоколов. Концепция OSI предлагает организацию компьютерной сети с точки зрения измерений. Каждое измерение обслуживает свою часть процесса взаимодействия. Благодаря такой структуре совместная работа сетевого оборудования и программного обеспечения становится гораздо проще и прозрачнее.

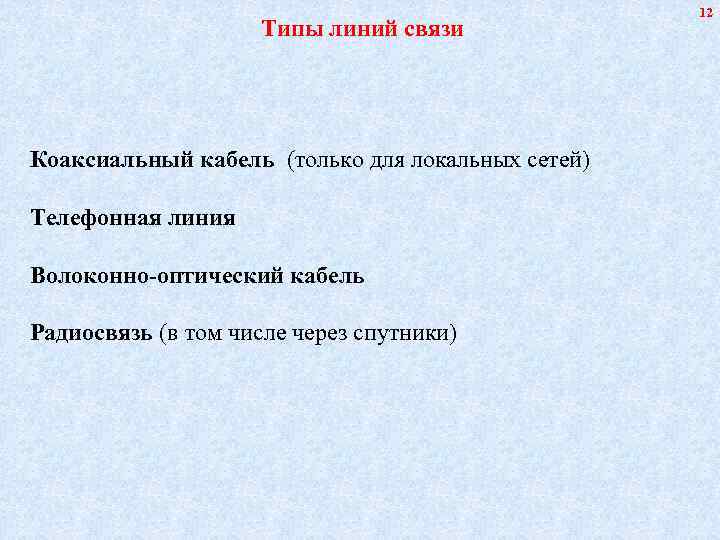

12 Типы линий связи Коаксиальный кабель (только для локальных сетей) Телефонная линия Волоконно-оптический кабель Радиосвязь (в том числе через спутники)

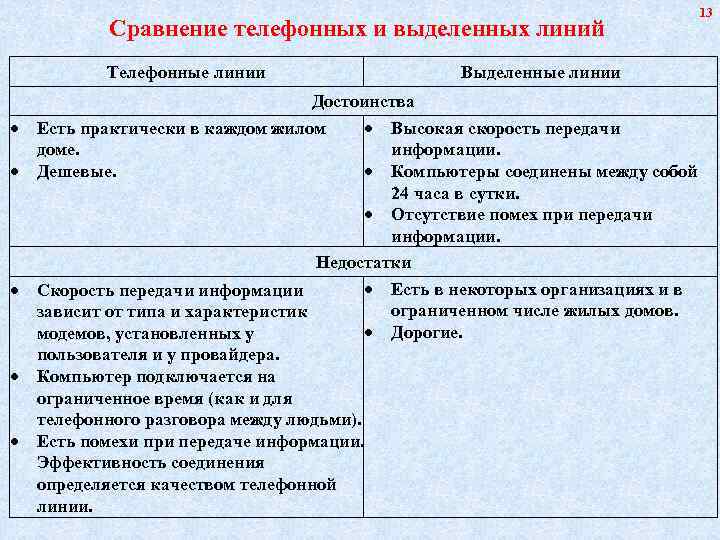

13 Сравнение телефонных и выделенных линий Телефонные линии Выделенные линии Достоинства Есть практически в каждом жилом Высокая скорость передачи доме. информации. Дешевые. Компьютеры соединены между собой 24 часа в сутки. Отсутствие помех при передачи информации. Недостатки Скорость передачи информации Есть в некоторых организациях и в зависит от типа и характеристик ограниченном числе жилых домов. модемов, установленных у Дорогие. пользователя и у провайдера. Компьютер подключается на ограниченное время (как и для телефонного разговора между людьми). Есть помехи при передаче информации. Эффективность соединения определяется качеством телефонной линии.

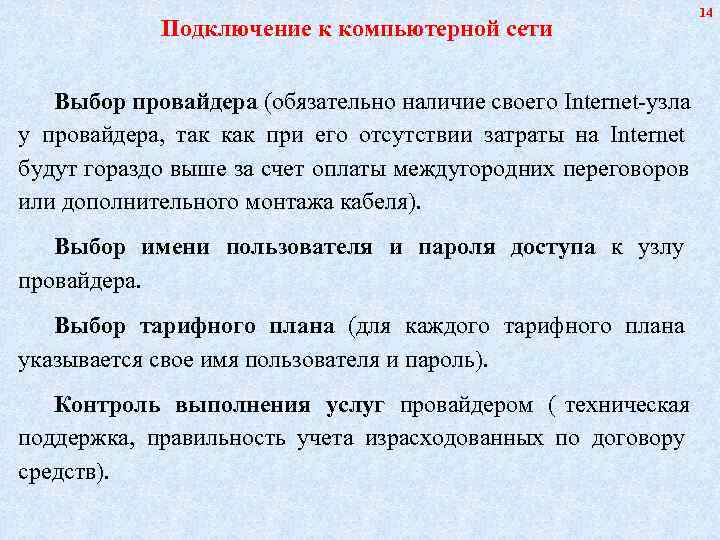

14 Подключение к компьютерной сети Выбор провайдера (обязательно наличие своего Internet-узла у провайдера, так как при его отсутствии затраты на Internet будут гораздо выше за счет оплаты междугородних переговоров или дополнительного монтажа кабеля). Выбор имени пользователя и пароля доступа к узлу провайдера. Выбор тарифного плана (для каждого тарифного плана указывается свое имя пользователя и пароль). Контроль выполнения услуг провайдером ( техническая поддержка, правильность учета израсходованных по договору средств).

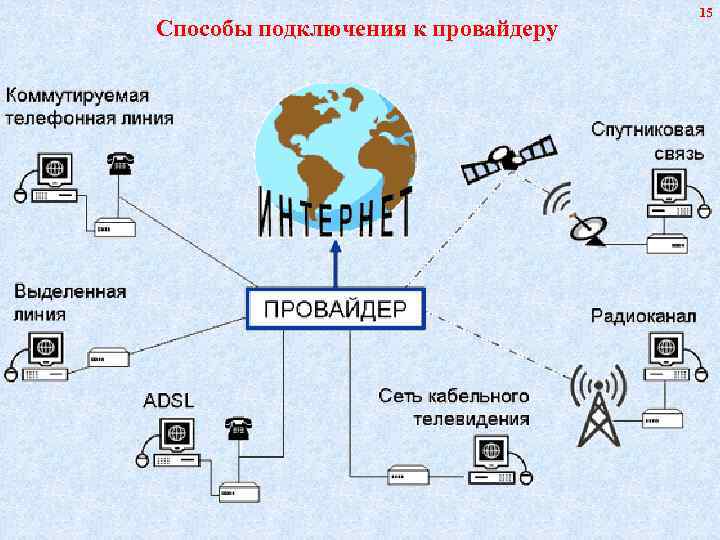

15 Способы подключения к провайдеру

16 Поля браузера • меню, • панель инструментов, • поле адреса, • индикатор подключения, • полоса прокрутки, • прогресс-индикатор, • рабочая область, • строка состояния
