Як розібрати ноутбук e. Machines G 630? Підготувала Учениця 7 групи Поправка Анна
За традицією, починаємо розбирати ноутбук з видалення з нього батареї живлення. Відсунувши фіксатори, ми з легкістю винесемо батарею.

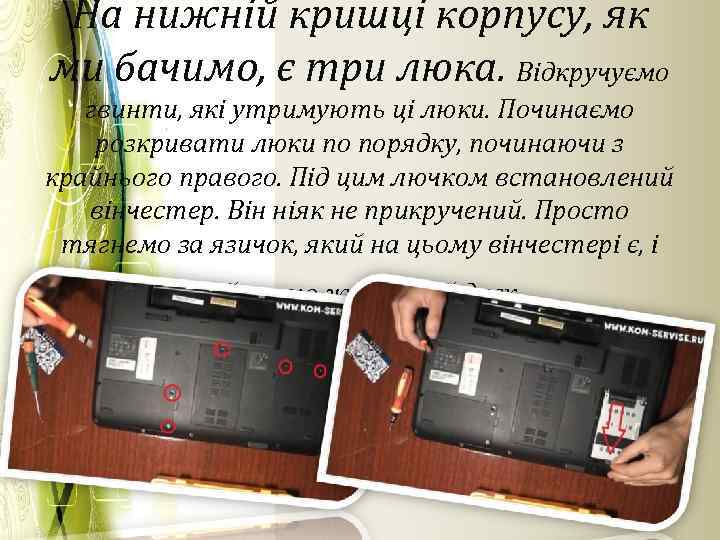

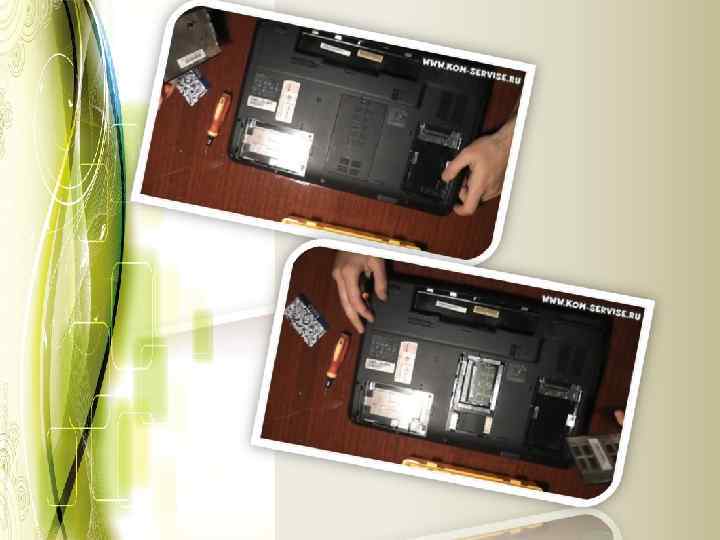

На нижній кришці корпусу, як ми бачимо, є три люка. Відкручуємо гвинти, які утримують ці люки. Починаємо розкривати люки по порядку, починаючи з крайнього правого. Під цим лючком встановлений вінчестер. Він ніяк не прикручений. Просто тягнемо за язичок, який на цьому вінчестері є, і виймаємо жорсткий диск.

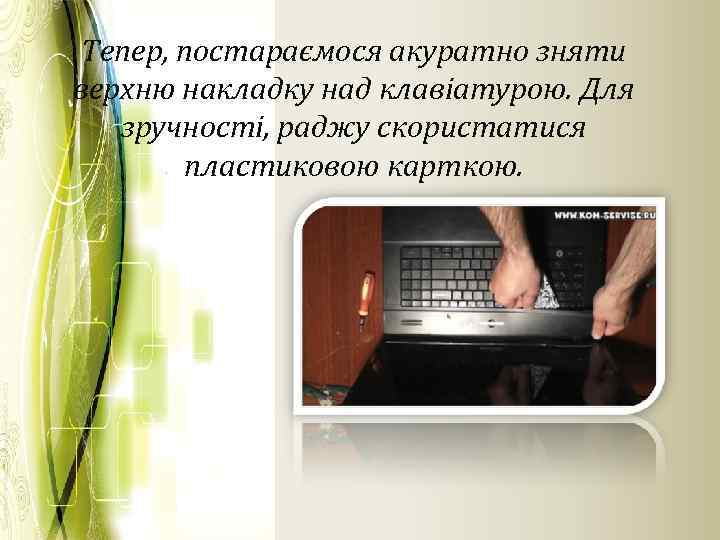

Тепер, постараємося акуратно зняти верхню накладку над клавіатурою. Для зручності, раджу скористатися пластиковою карткою.

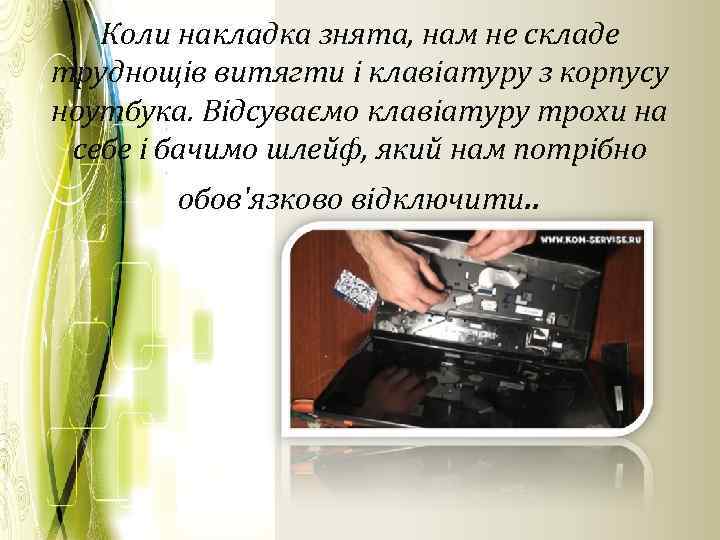

Коли накладка знята, нам не складе труднощів витягти і клавіатуру з корпусу ноутбука. Відсуваємо клавіатуру трохи на себе і бачимо шлейф, який нам потрібно обов'язково відключити. .

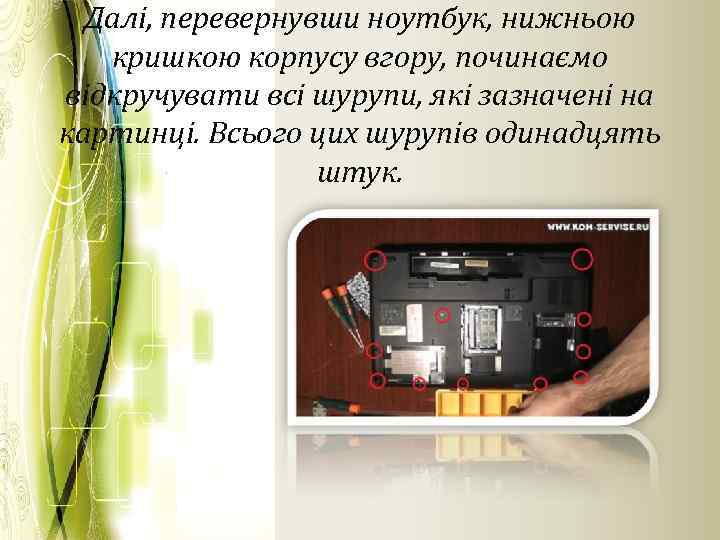

Далі, перевернувши ноутбук, нижньою кришкою корпусу вгору, починаємо відкручувати всі шурупи, які зазначені на картинці. Всього цих шурупів одинадцять штук.

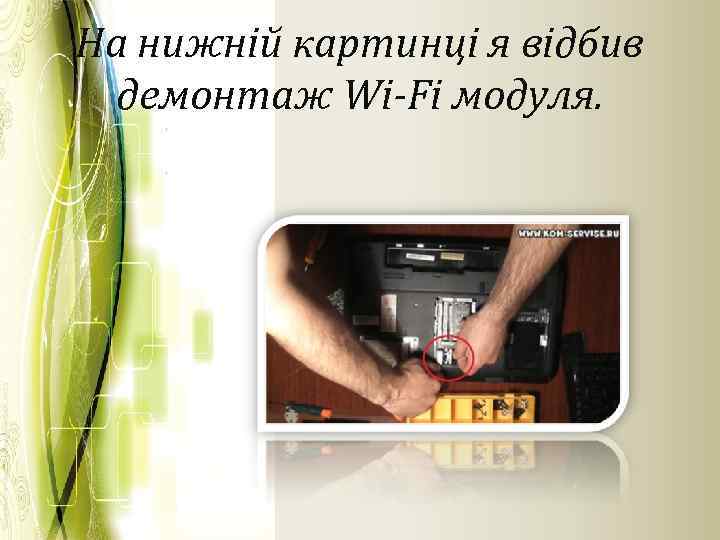

На нижній картинці я відбив демонтаж Wi-Fi модуля.

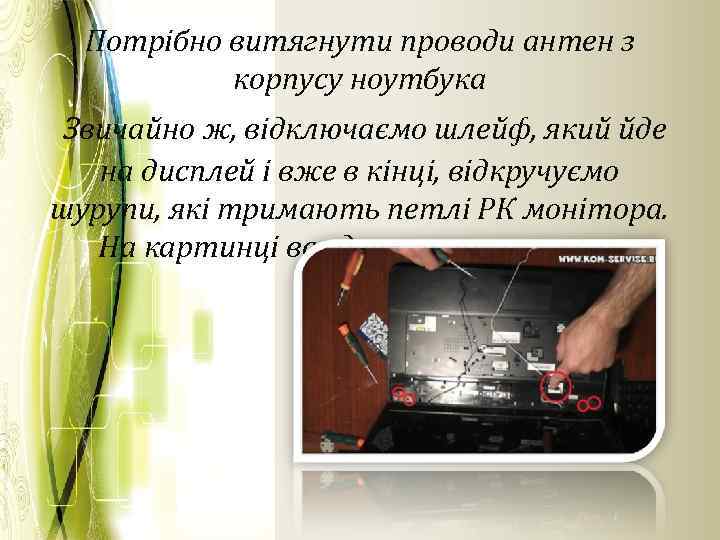

Потрібно витягнути проводи антен з корпусу ноутбука Звичайно ж, відключаємо шлейф, який йде на дисплей і вже в кінці, відкручуємо шурупи, які тримають петлі РК монітора. На картинці все детально показано.

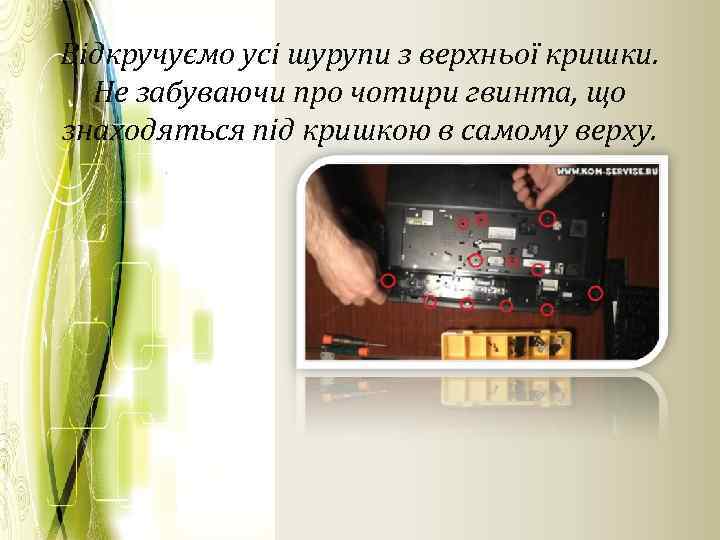

Відкручуємо усі шурупи з верхньої кришки. Не забуваючи про чотири гвинта, що знаходяться під кришкою в самому верху.
Можна позбутися вже і від DVD приводу. Так як гвинт, що кріпить його, ми вже давно відкрутили, потрібно всього лише витягнути його в бік.

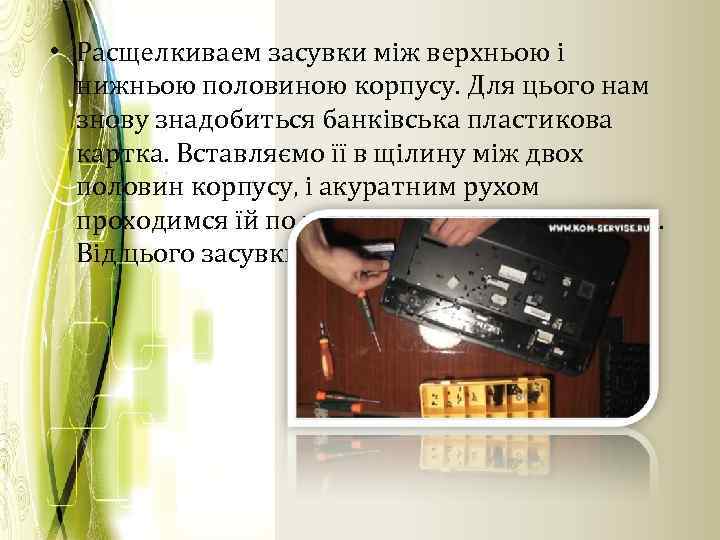

• Расщелкиваем засувки між верхньою і нижньою половиною корпусу. Для цього нам знову знадобиться банківська пластикова картка. Вставляємо її в щілину між двох половин корпусу, і акуратним рухом проходимся їй по всьому периметру ноутбука. Від цього засувки повинні легко розійтися

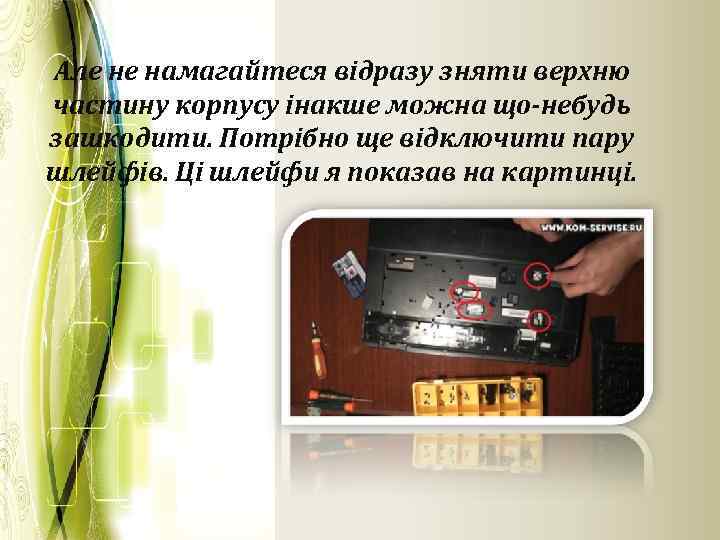

Але не намагайтеся відразу зняти верхню частину корпусу інакше можна що-небудь зашкодити. Потрібно ще відключити пару шлейфів. Ці шлейфи я показав на картинці.
Ось тільки після цього, ми без побоювання знімаємо верхню кришку нашого ноутбука.
Далі, щоб добратися до системи охолодження, потрібно відкрутити шурупи, які відзначені на фотографії вище.

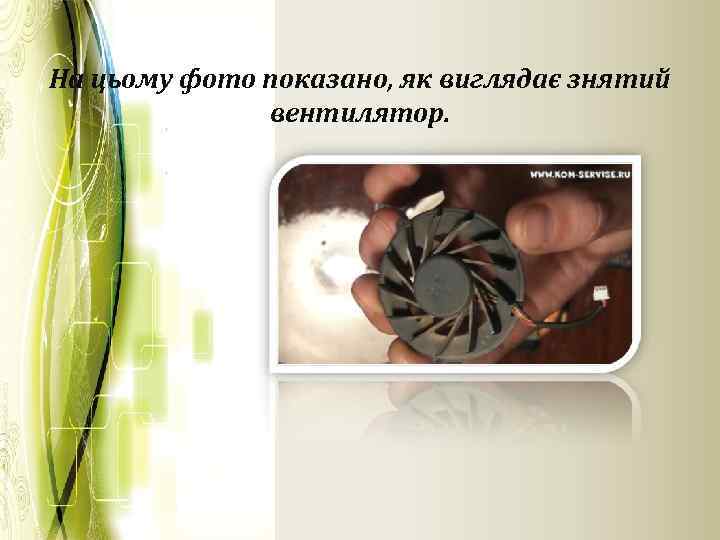

На цьому фото показано, як виглядає знятий вентилятор.
Дякую за увагу
