ЯДРЫШКО. ЯДЕРНАЯ ОБОЛОЧКА. ЯДЕРНАЯ ПОРА. внутренняя мембрана ядерной

ЯДРЫШКО. ЯДЕРНАЯ ОБОЛОЧКА. ЯДЕРНАЯ ПОРА. внутренняя мембрана ядерной оболочки перинуклеарное пространство внешняя мембрана ядерной оболочки мембраны эндоплазматического ретикулума ядерная ламина ядерный поровый комплекс Alberts B. et al «Molecular Biology of the Cell» , 2002

ЯДРЫШКО. СВЕТОВОЙ УРОВЕНЬ. 1. Ядрышко в гепатоците мыши дикого типа. 2, 3. Ядрышко при дисплазии печени c-myc-трансгенных мышей. 1. 3. 1, 2. Окраска метиленовым синим. 2. 3. Окраска гематоксилин-эозином. фото Т. А. Гольдиной

СТРУКТУРА ЯДРЫШКА. гранулярный компонент центральная вакуоль плотный фибриллярный компонент околоядрышковый хроматин вакуолярный компонент фибриллярный центр фото Т. А. Гольдиной

СТРУКТУРА ЯДРЫШКА. цитоплазма ядерная оболочка маргинальный хроматин ядрышки компактнонуклеолонемного типа внутриядрышковый хроматин околоядрышковый хроматин вакуолярный компонент плотный фибриллярный компонент фибриллярный центр фото Т. А. Гольдиной

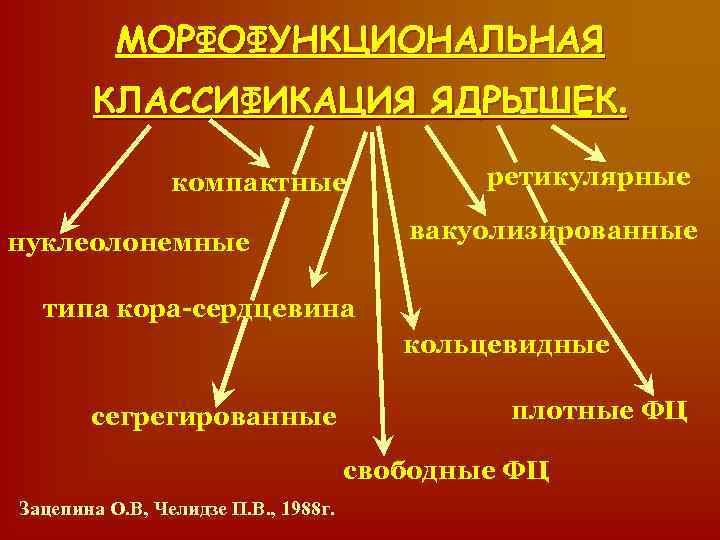

МОРФОФУНКЦИОНАЛЬНАЯ КЛАССИФИКАЦИЯ ЯДРЫШЕК. компактные ретикулярные вакуолизированные нуклеолонемные типа кора-сердцевина кольцевидные сегрегированные плотные ФЦ свободные ФЦ Зацепина О. В, Челидзе П. В. , 1988 г.

Нуклеолонемные ядрышки. Основные особенности: — мощная сеть нуклеолонемы, — высокое число и малые размеры ФЦ, — гранулярный компонент интенсивно развит, — наличие вакуолей между петлями нуклеолонемы, — ОХР и ВХР развиты слабо. Челидзе П. В. , 1985 г.

Ретикулярные ядрышки. в гепатоцитах интактной печени мыши Основные особенности: — трабекулярное строение, — хорошо выраженные ФЦ, — зоны ПФК не формируют тяжей, — высокая степень развития вакуолярной системы, — гранулярная часть развита слабее, чем фибриллярная, Челидзе П. В. и др, 1992.

Вакуолизированные ядрышки. в гепатоцитах интактной печени мыши Срез 10 Основные особенности: — преобладание вакуолярной системы над РНП-компонентом (до 60%), — эоны ПФК выражены слабее, чем в ретикулярных. Срез 14 в гепатоцитах интактной печени мыши Челидзе П. В. и др. , 1992 г.

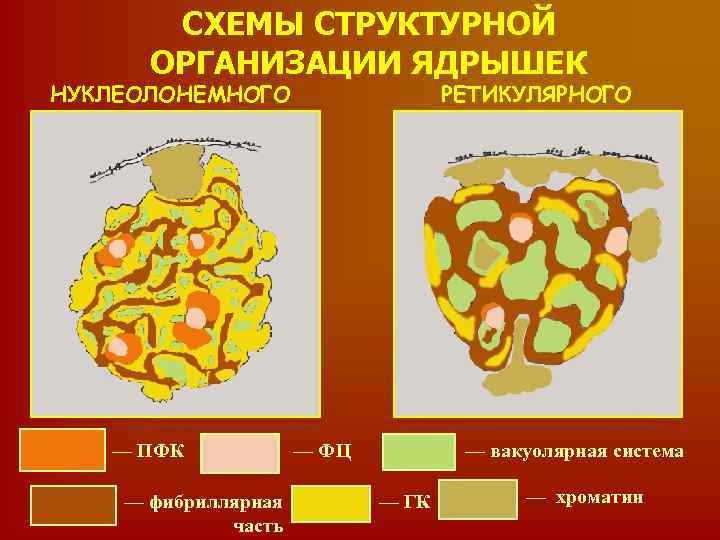

СХЕМЫ СТРУКТУРНОЙ ОРГАНИЗАЦИИ ЯДРЫШЕК НУКЛЕОЛОНЕМНОГО — ПФК — фибриллярная часть РЕТИКУЛЯРНОГО — ФЦ — вакуолярная система — ГК — хроматин

ТРЕХМЕРНЫЕ МОДЕЛИ ЯДРЫШЕК: НУКЛЕОЛОНЕМНОГО — ФЦ — вакуолярная система — околоядрышковый хроматин Цифрами обозначены порядковые номера ФЦ. на основании статьи: Челидзе П. В. и др. , 1992 г. ВАКУОЛИЗИРОВАННОГО РЕТИКУЛЯРНОГО

с центрально расположенным фибриллярным центром Кольцевидные ядрышки. с центральной вакуолью в лимфоците в гранулоците в гепатоцитах 11 -суточного куриного зародыша в меристематических клетках конуса роста проростков гороха Челидзе П. В. , 1985

Компактные ядрышки. в гепатоците 11 -суточного куриного зародыша через 6 часов после действия актиномицина ( с признаками сегрегации) Основные особенности: — высокая плотность упаковки компонентов, — высокая степень развития гранулярного компонента (70 -80%), — ФЦ хорошо выражены, — вакуолей практически нет, — ОХР и ВХР развиты слабо. в меристематических клетках конуса роста проростков гороха Челидзе П. В. , 1985

Сегрегированные ядрышки. в клетках культуры СПЭВ после действия актиномицина Основные особенности: — пространственное разделение структурных компонентов, — ФЦ увеличены в размерах, локализуются на периферии, — ОХР образует компактные зоны ( «темные шапочки» ), — вакуолей практически нет. в гепатоците 11 -суточного куриного зародыша через 12 часов после действия амфотерицина Челидзе П. В. , 1985

псевдонуклеолонемное ячеистое типа «рулевых колес» ячеисто-кольцевидное в гепатоцитах регенерирующей печени крысы через 6 часов после гепатэктомии в гепатоцитах 11 -суточного куриного зародыша ПРОМЕЖУТОЧНЫЕ ТИПЫ ЯДРЫШЕК. Челидзе П. В. , 1985

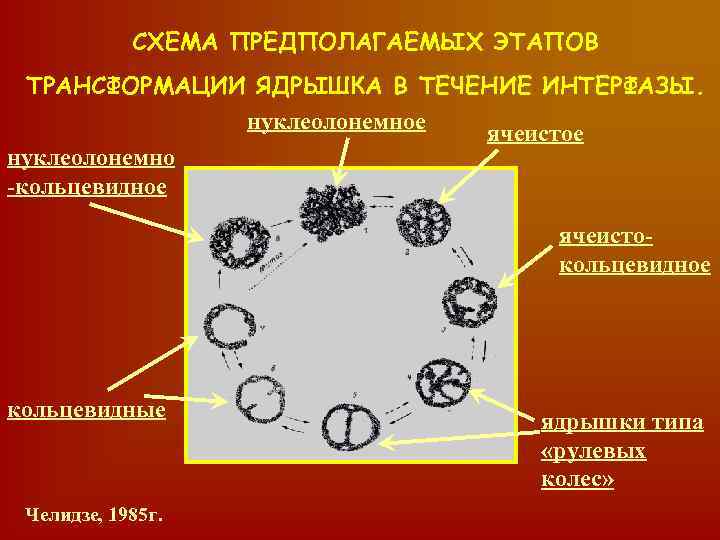

СХЕМА ПРЕДПОЛАГАЕМЫХ ЭТАПОВ ТРАНСФОРМАЦИИ ЯДРЫШКА В ТЕЧЕНИЕ ИНТЕРФАЗЫ. нуклеолонемное ячеистое нуклеолонемно -кольцевидное ячеистокольцевидное кольцевидные Челидзе, 1985 г. ядрышки типа «рулевых колес»

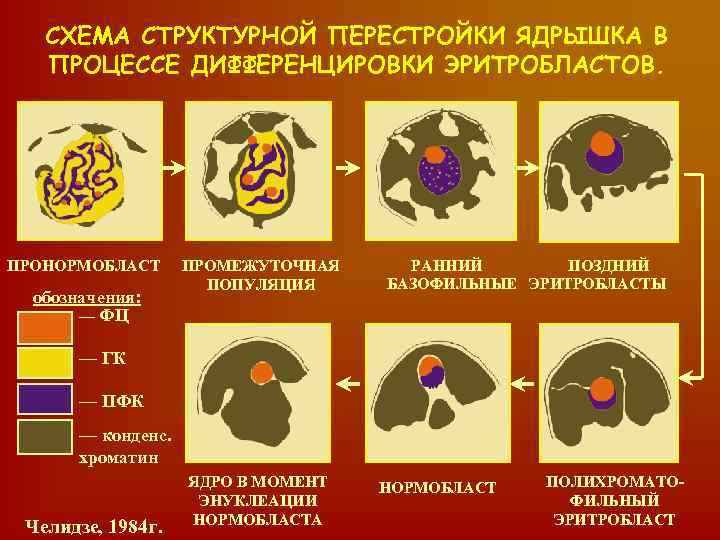

СХЕМА СТРУКТУРНОЙ ПЕРЕСТРОЙКИ ЯДРЫШКА В ПРОЦЕССЕ ДИФФЕРЕНЦИРОВКИ ЭРИТРОБЛАСТОВ. ПРОНОРМОБЛАСТ обозначения: — ФЦ ПРОМЕЖУТОЧНАЯ ПОПУЛЯЦИЯ РАННИЙ ПОЗДНИЙ БАЗОФИЛЬНЫЕ ЭРИТРОБЛАСТЫ — ГК — ПФК — конденс. хроматин Челидзе, 1984 г. ЯДРО В МОМЕНТ ЭНУКЛЕАЦИИ НОРМОБЛАСТА НОРМОБЛАСТ ПОЛИХРОМАТОФИЛЬНЫЙ ЭРИТРОБЛАСТ

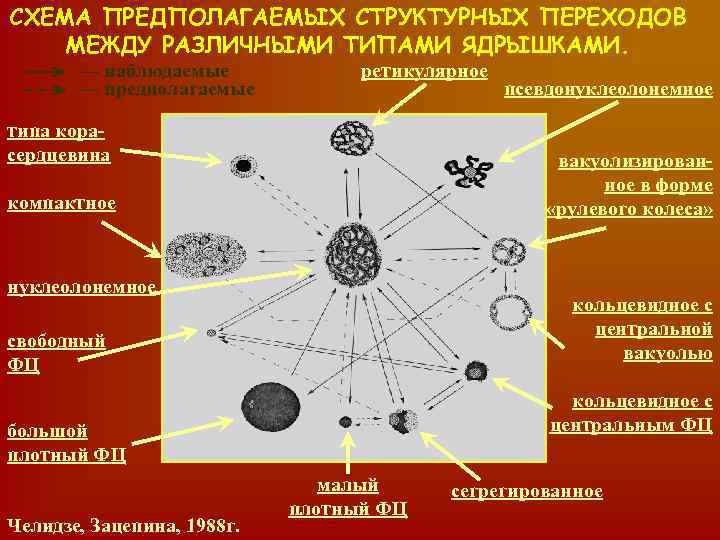

СХЕМА ПРЕДПОЛАГАЕМЫХ СТРУКТУРНЫХ ПЕРЕХОДОВ МЕЖДУ РАЗЛИЧНЫМИ ТИПАМИ ЯДРЫШКАМИ. — наблюдаемые — предполагаемые ретикулярное типа корасердцевина вакуолизированное в форме «рулевого колеса» компактное нуклеолонемное кольцевидное с центральной вакуолью свободный ФЦ кольцевидное с центральным ФЦ большой плотный ФЦ Челидзе, Зацепина, 1988 г. псевдонуклеолонемное малый плотный ФЦ сегрегированное

ЯДРЫШКИ В ГЕПАТОЦИТАХ ИНТАКТНОЙ ПЕЧЕНИ МЫШИ. 22 25 Вакуолизированные ядрышки составляют 20% от общего количества ядрышек в гепатоцитах интактной печени мыши (1, 2). Ретикулярные ядрышки составляют 80% от общего количества ядрышек в 28 гепатоцитах интактной печени мыши 1 (22, 25, 28). Челидзе и др. , 1992 а 2

ЯДРЫШКИ В ГЕПАТОЦИТАХ ПЕЧЕНИ МЫШИ ПРИ РЕГЕНЕРАЦИИ (частичная гепатэктомия). РЕТИКУЛЯРНЫЕ ЯДРЫШКИ через 3 часа после операции через 9 часов после операции Нуклеолонемные ядрышки обнаруживаются через 1824 часа после частичной гепатэктомии. Через 22 часа после операции нуклеолонемные ядрышки составляют 32% от общего числа ядрышек. В течение 18 ч. с начала операции в ретикулярных ядрышках происходит сокращение размеров вакуолей и утолщение трабекул. через 16 часов после операции НУКЛЕОЛОНЕМНОЕ ЯДРЫШКО через 22 часа после операции Челидзе и др. , 1992 а

ЯДРЫШКИ В КЛЕТКАХ ПЕЧЕНИ ПРИ ДИСПЛАЗИИ C-MYC-ТРАНСГЕННЫХ МЫШЕЙ. НУКЛЕОЛОНЕМНО-ВАКУОЛИЗИРОВАННЫЕ ЯДРЫШКИ С ЦЕНТРАЛЬНОЙ ВАКУОЛЬЮ а б в Основные особенности: — основной объем ядрышка – нуклеолонема с типичным для нее строением, — наличие 1 крупной вакуоли, занимающей центральное положение и значительную часть объема ядрышка. фото Т. А. Гольдиной

ЯДРЫШКИ В КЛЕТКАХ ПЕЧЕНИ ПРИ ОПУХОЛЕВОМ РОСТЕ C-MYC-ТРАНСГЕННЫХ МЫШЕЙ. НУКЛЕОЛОНЕМНОВАКУОЛИЗИРОВАННОЕ ЯДРЫШКО С ЦЕНТРАЛЬНОЙ ВАКУОЛЬЮ НУКЛЕОЛОНЕМНОЕ ЯДРЫШКО ПРИЗНАКАМИ СЕГРЕГАЦИИ а а б ВАКУОЛИЗИРОВАННОЕ С ЦЕНТРАЛЬНОЙ ВАКУОЛЬЮ ЯДРЫШКО а в б в е фото Т. А. Гольдиной

ЯДРЫШКИ В КЛЕТКАХ ПЕЧЕНИ ПРИ ДИСПЛАЗИИ У TGFα/C-MYC-ТРАНСГЕННЫХ МЫШЕЙ. НУКЛЕОЛОНЕМНЫЕ ЯДРЫШКИ II. III. IV. а б в г фото Т. А. Гольдиной

ЯДРЫШКИ В КЛЕТКАХ ПЕЧЕНИ ПРИ ДИСПЛАЗИИ У TGFα/C-MYC-ТРАНСГЕННЫХ МЫШЕЙ. НУКЛЕОЛОНЕМНО-ВАКУОЛИЗИРОВАННОЕ ЯДРЫШКО С ЦЕНТРАЛЬНОЙ ВАКУОЛЬЮ а НУКЛЕОЛОНЕМНОВАКУОЛИЗИРОВАН НОЕ ЯДРЫШКО: ЯДРЫШКО ТИПА «РУЛЕВОГО КОЛЕСА» б фото Т. А. Гольдиной

ЯДРЫШКИ В КЛЕТКАХ ПЕЧЕНИ ПРИ ОПУХОЛЕВОМ РОСТЕ У TGFα/C-MYC-ТРАНСГЕННЫХ МЫШЕЙ. КОМПАКТНО-НУКЛЕОЛОНЕМНЫЕ ЯДРЫШКИ С ЦЕНТРАЛЬНОЙ ВАКУОЛЬЮ фото Т. А. Гольдиной

ЯДЕРНЫЙ ПОРОВЫЙ КОМПЛКС. СТРУКТУРНАЯ ОРГАНИЗАЦИЯ. CF – цитоплазматические фибриллы; CPцитоплазматические гранулы; CR – тонкое цитоплазматическое кольцо; SR-звездчатое кольцо; ON, INM-ядерная оболочка; TR-трансмембранное кольцо; ISR-внутреннее кольцо спиц; OS-наружнее кольцо спиц; TC -цилиндр транспор-тера; TGверхняя периферическая гранула транспортера; IFвнутренние филаменты; OV и IVS – наружние и внутренние вертикальные спицы; NRвнутриядерное кольцо; BFфибриллы баскета; BRкольцо баскета; RAрадиальное кольцо. из обзора Е. В. Кисилевой; на основании исследования ядерных пор в клетках слюнных желез личинок хирономуса

СХЕМА И РАЗМЕРЫ ЯДЕРНОГО ПОРОВОГОКОМПЛЕКСА В ДВУХ ПРОЕКЦИЯХ. вид сбоку (верхняя схема) и вид сверху (нижняя схема): на уровне цитоплазматического кольца (левая половина схемы) и на уровне радиального кольца (правая половина схемы). на основании обзора Е. В. Кисилевой

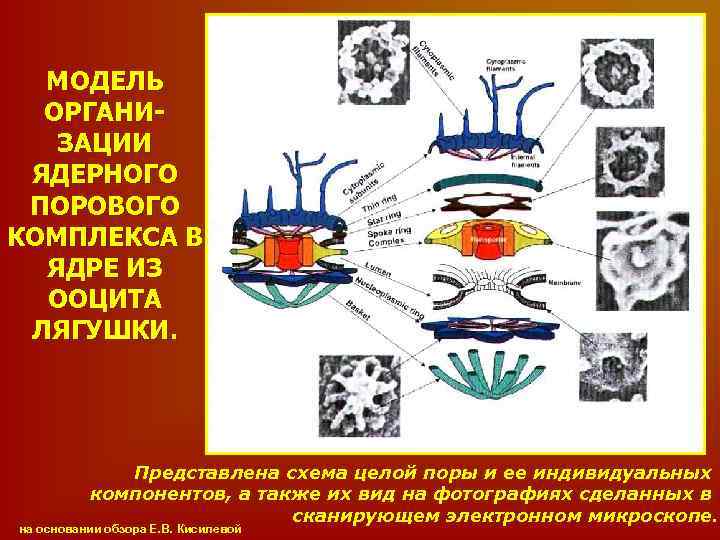

МОДЕЛЬ ОРГАНИЗАЦИИ ЯДЕРНОГО ПОРОВОГО КОМПЛЕКСА В ЯДРЕ ИЗ ООЦИТА ЛЯГУШКИ. Представлена схема целой поры и ее индивидуальных компонентов, а также их вид на фотографиях сделанных в сканирующем электронном микроскопе. на основании обзора Е. В. Кисилевой

СХОДНОЕ СТРОЕНИЕ ЯДЕРНЫХ ПОРОВЫХ КОМПЛЕКСОВ В ЯДРАХ, ВЫДЕЛЕННЫХ ИЗ РАЗНЫХ ВИДОВ ЭУКАРИОТ. эмбрионы дрозофилы ооцит курицы ооцит лягушки слюнные железы хирономуса корешки лука слюнные железы дрозофилы на основании обзора Е. В. Кисилевой дрожжи

ТРНАСПОРТ ЧЕРЕЗ ЯДЕРНЫЙ ПОРОВЫЙ КОМПЛЕКС Alberts B. et al «Molecular Biology of the Cell» , 2002

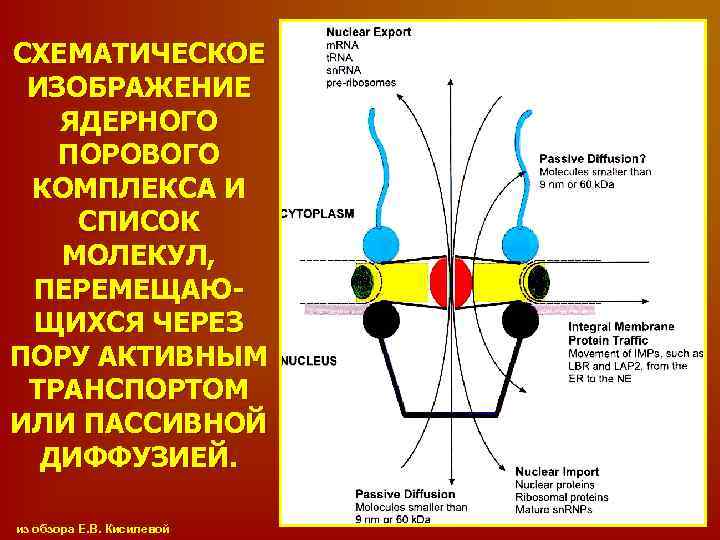

СХЕМАТИЧЕСКОЕ ИЗОБРАЖЕНИЕ ЯДЕРНОГО ПОРОВОГО КОМПЛЕКСА И СПИСОК МОЛЕКУЛ, ПЕРЕМЕЩАЮЩИХСЯ ЧЕРЕЗ ПОРУ АКТИВНЫМ ТРАНСПОРТОМ ИЛИ ПАССИВНОЙ ДИФФУЗИЕЙ. из обзора Е. В. Кисилевой

СХЕМАТИЧЕСКОЕ ИЗОБРАЖЕНИЕ ПОСЛЕДОВАТЕЛЬНЫХ ЭТАПОВ АКТИВНОГО ТРАНСПОРТА МОЛЕКУЛ ИЗ ЦИТОПЛАЗМЫ В ЯДРО. NLS-сигнальная последовательность в транспортируемой молекуле для ее импорта в ядро; TR- транспортины. на основании обзора Е. В. Кисилевой

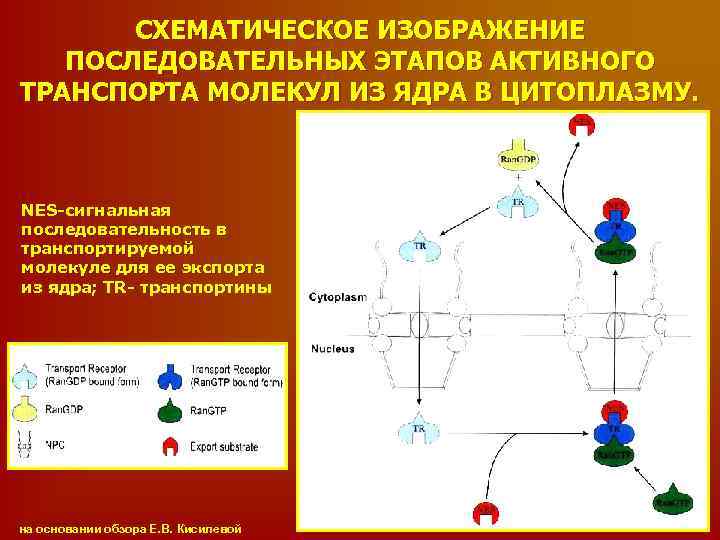

СХЕМАТИЧЕСКОЕ ИЗОБРАЖЕНИЕ ПОСЛЕДОВАТЕЛЬНЫХ ЭТАПОВ АКТИВНОГО ТРАНСПОРТА МОЛЕКУЛ ИЗ ЯДРА В ЦИТОПЛАЗМУ. NЕS-сигнальная последовательность в транспортируемой молекуле для ее экспорта из ядра; TR- транспортины на основании обзора Е. В. Кисилевой

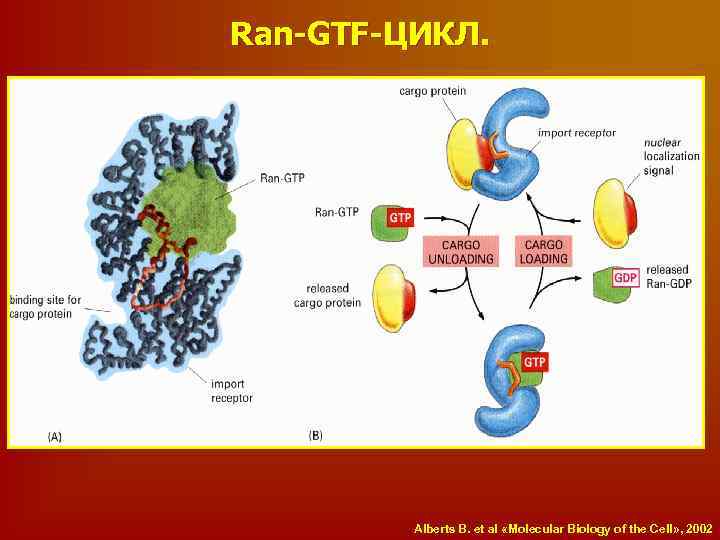

Ran-GTF-ЦИКЛ. Alberts B. et al «Molecular Biology of the Cell» , 2002

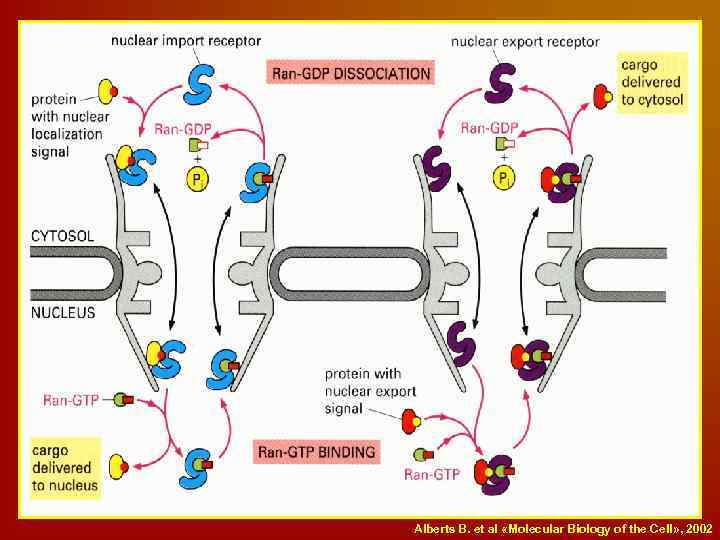

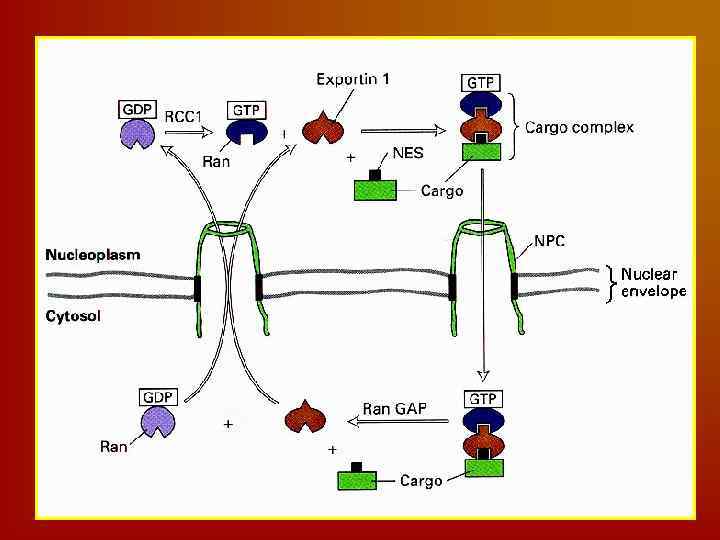

Alberts B. et al «Molecular Biology of the Cell» , 2002

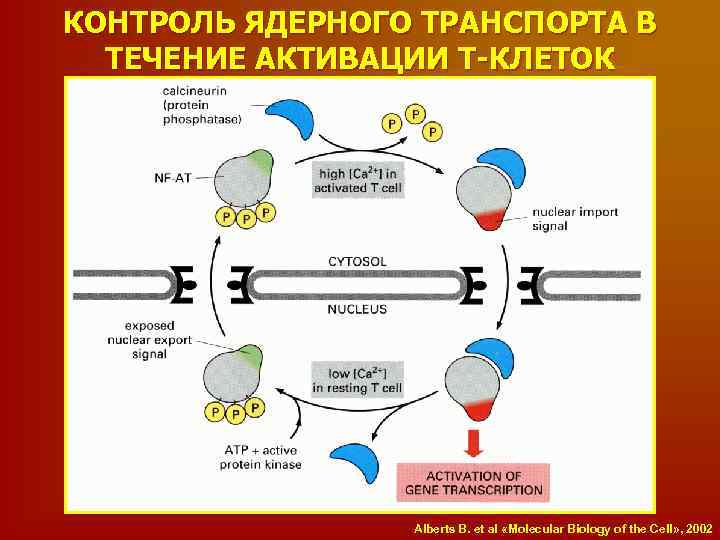

КОНТРОЛЬ ЯДЕРНОГО ТРАНСПОРТА В ТЕЧЕНИЕ АКТИВАЦИИ Т-КЛЕТОК Alberts B. et al «Molecular Biology of the Cell» , 2002

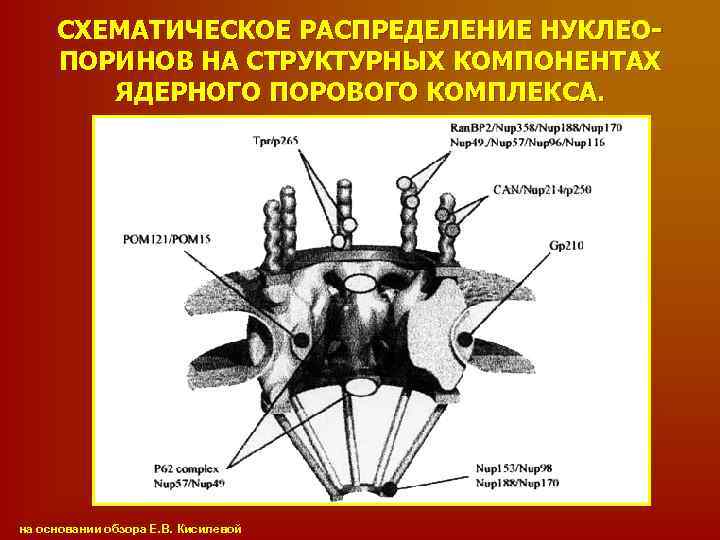

СХЕМАТИЧЕСКОЕ РАСПРЕДЕЛЕНИЕ НУКЛЕОПОРИНОВ НА СТРУКТУРНЫХ КОМПОНЕНТАХ ЯДЕРНОГО ПОРОВОГО КОМПЛЕКСА. на основании обзора Е. В. Кисилевой

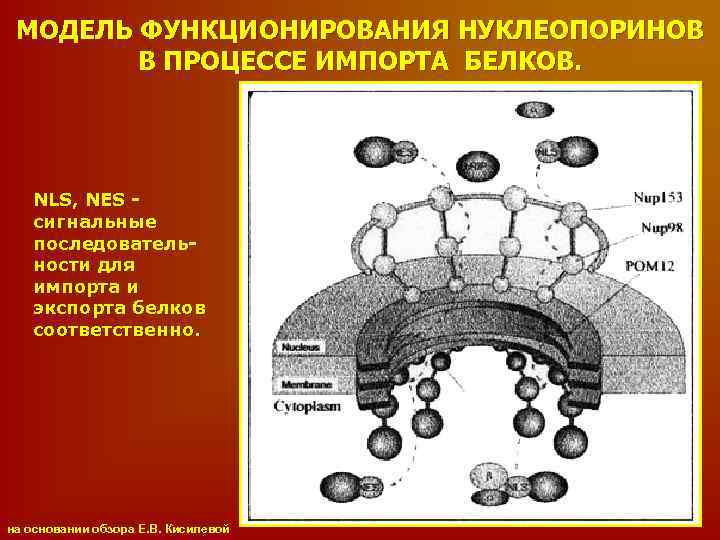

МОДЕЛЬ ФУНКЦИОНИРОВАНИЯ НУКЛЕОПОРИНОВ В ПРОЦЕССЕ ИМПОРТА БЕЛКОВ. NLS, NES сигнальные последовательности для импорта и экспорта белков соответственно. на основании обзора Е. В. Кисилевой

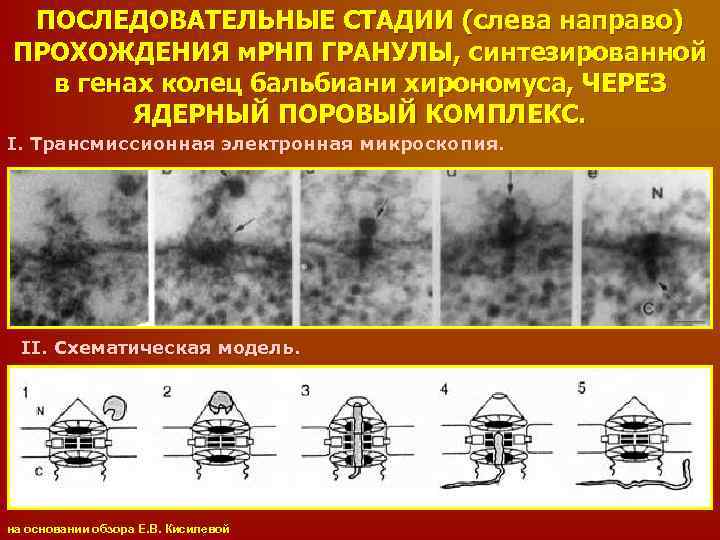

ПОСЛЕДОВАТЕЛЬНЫЕ СТАДИИ (слева направо) ПРОХОЖДЕНИЯ м. РНП ГРАНУЛЫ, синтезированной в генах колец бальбиани хирономуса, ЧЕРЕЗ ЯДЕРНЫЙ ПОРОВЫЙ КОМПЛЕКС. I. Трансмиссионная электронная микроскопия. II. Схематическая модель. на основании обзора Е. В. Кисилевой

ПОСЛЕДОВАТЕЛЬНЫЕ СТАДИИ (слева направо) ПРОХОЖДЕНИЯ м. РНП ГРАНУЛЫ, синтезированной в генах колец бальбиани хирономуса, ЧЕРЕЗ ЯДЕРНЫЙ ПОРОВЫЙ КОМПЛЕКС. III. Сканирующая электронная микроскопия. на основании обзора Е. В. Кисилевой Верхний ряд демонстрирует вид поры со стороны ядра; средний ряд показывает внутренние отделы поры видимые после удаления их верхних отделов; нижний ряд демонстрирует вид поры со стороны цитоплазмы. .

Продолжение см. в презентации «Занятие 7 -2» .
