ЯДРО КЛЕТКИ Комплекс ядерной поры (поровый комплекс) цитоплазматические

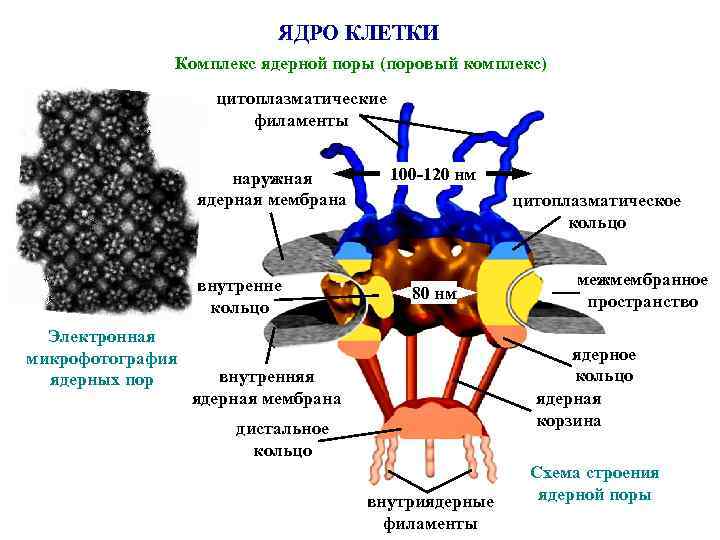

ЯДРО КЛЕТКИ Комплекс ядерной поры (поровый комплекс) цитоплазматические филаменты наружная ядерная мембрана внутренне кольцо Электронная микрофотография ядерных пор 100 -120 нм цитоплазматическое кольцо 80 нм межмембранное пространство ядерное кольцо ядерная корзина внутренняя ядерная мембрана дистальное кольцо внутриядерные филаменты Схема строения ядерной поры

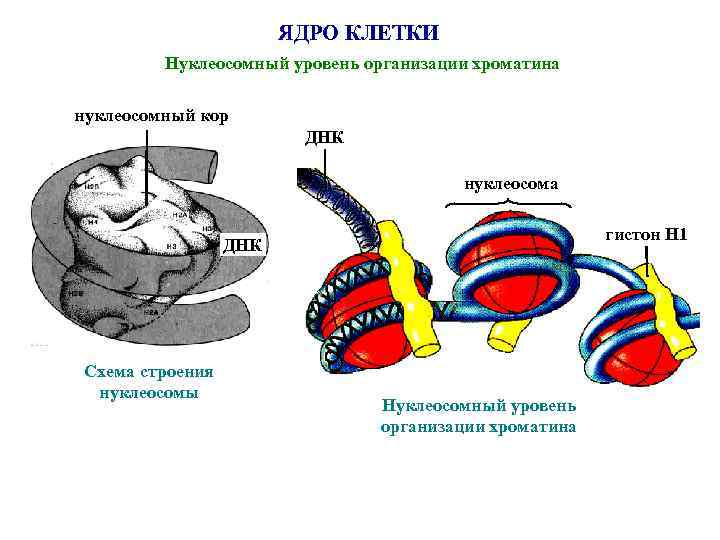

ЯДРО КЛЕТКИ Нуклеосомный уровень организации хроматина нуклеосомный кор ДНК нуклеосома гистон Н 1 ДНК Схема строения нуклеосомы Нуклеосомный уровень организации хроматина

ЯДРО КЛЕТКИ Уровень организации хроматина “супербусинка” или “соленоид” нуклеосома ДНК гистон Н 1 Схема строения “супербусинки” (нуклеомера) гистон Н 1 нуклеосома ДНК Схема строения “соленоида”

ЯДРО КЛЕТКИ Уровень организации хроматина: общая схема метафазная хромосома хромомеры в составе хромонемы петельные домены хроматиновая фибрилла нуклеосомы ДНК

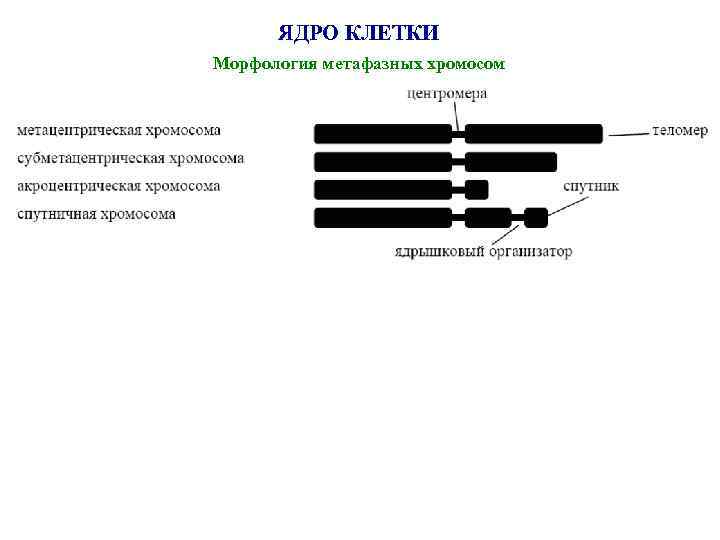

ЯДРО КЛЕТКИ Морфология метафазных хромосом

ЯДРО КЛЕТКИ Нормальный кариотип человека (А – мужчина, Б – женщина)

ЯДРО КЛЕТКИ Электронная микрофотография ядра с ядрышком ядро ядрышко

ЯДРО КЛЕТКИ Электронная микрофотография ядрышка

ЯДРО КЛЕТКИ Электронная микрофотография фибриллярного центра
