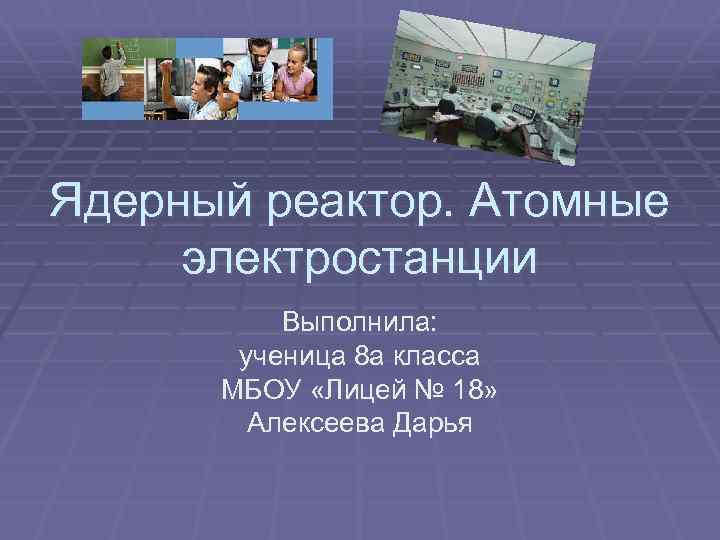

Ядерный реактор. Атомные электростанции Выполнила: ученица 8 а класса МБОУ «Лицей № 18» Алексеева Ядерный реактор. Атомные электростанции Выполнила: ученица 8 а класса МБОУ «Лицей № 18» Алексеева Дарья

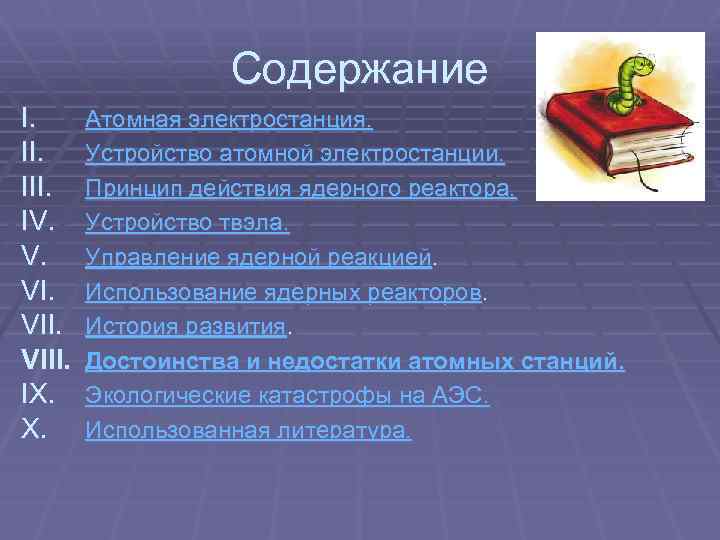

Содержание I. III. IV. V. VIII. IX. X. Атомная электростанция. Устройство атомной электростанции. Принцип Содержание I. III. IV. V. VIII. IX. X. Атомная электростанция. Устройство атомной электростанции. Принцип действия ядерного реактора. Устройство твэла. Управление ядерной реакцией. Использование ядерных реакторов. История развития. Достоинства и недостатки атомных станций. Экологические катастрофы на АЭС. Использованная литература.

Атомная электростанция Атомная электростанция представляет собой комплекс технических сооружений, предназначенных для выработки электрической энергии Атомная электростанция Атомная электростанция представляет собой комплекс технических сооружений, предназначенных для выработки электрической энергии путем использования энергии, выделяемой при контролируемой ядерной реакции. В качестве распространенного топлива для атомных электростанций применяется уран. Реакция деления осуществляется в основном блоке атомной электростанции – ядерном реакторе. Наиболее pаспpостpанен pеактоp на обогащенном уpане, в котоpом и теплоносителем, и замедлителем является обычная, или «легкая» , вода. Реактор второго типа – газоохлаждаемый – с графитовым замедлителем. В реакторе третьего типа и теплоносителем, и замедлителем является тяжелая вода, а топливом природный уран. Кроме того существует реактор на быстрых нейтронах. Быстрый реактор - ядерный реактор, способный к расширенному воспроизводству ядерного топлива.

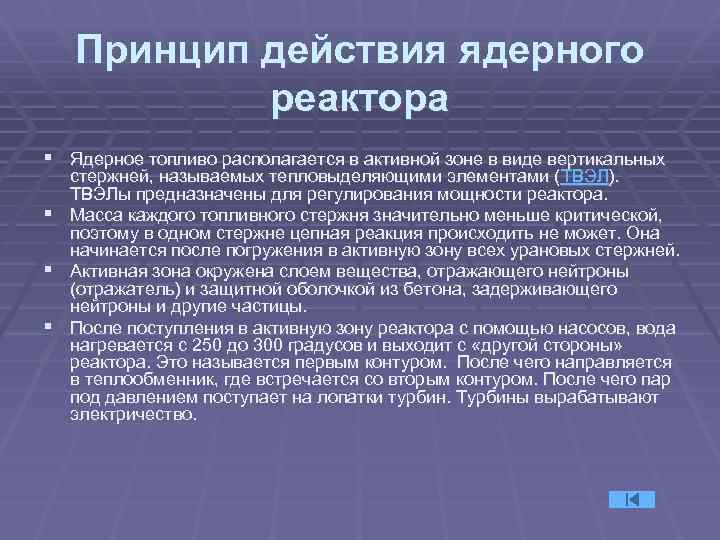

Принцип действия ядерного реактора § Ядерное топливо располагается в активной зоне в виде вертикальных Принцип действия ядерного реактора § Ядерное топливо располагается в активной зоне в виде вертикальных стержней, называемых тепловыделяющими элементами (ТВЭЛ). ТВЭЛы предназначены для регулирования мощности реактора. § Масса каждого топливного стержня значительно меньше критической, поэтому в одном стержне цепная реакция происходить не может. Она начинается после погружения в активную зону всех урановых стержней. § Активная зона окружена слоем вещества, отражающего нейтроны (отражатель) и защитной оболочкой из бетона, задерживающего нейтроны и другие частицы. § После поступления в активную зону реактора с помощью насосов, вода нагревается с 250 до 300 градусов и выходит с «другой стороны» реактора. Это называется первым контуром. После чего направляется в теплообменник, где встречается со вторым контуром. После чего пар под давлением поступает на лопатки турбин. Турбины вырабатывают электричество.

Устройство твэла реактора РБМК: 1 — заглушка; 2 — таблетки диоксида урана; 3 — Устройство твэла реактора РБМК: 1 — заглушка; 2 — таблетки диоксида урана; 3 — оболочка из циркония; 4 — пружина; 5 — втулка; 6 — наконечник. Ядерное топливо располагается в активной зоне в виде вертикальных стержней, называемых тепловыделяющими элементами (ТВЭЛ). ТВЭЛы предназначены для регулирования мощности реактора. Масса каждого топливного стержня значительно меньше критической, поэтому в одном стержне цепная реакция происходить не может. Она начинается после погружения в активную зону всех урановых стержней. Активная зона окружена слоем вещества, отражающего нейтроны (отражатель) и защитной оболочкой из бетона, задерживающего нейтроны и другие частицы.

Управление ядерной реакцией Управление реактором осуществляется при помощи стержней, содержащих кадмий или бор. При Управление ядерной реакцией Управление реактором осуществляется при помощи стержней, содержащих кадмий или бор. При выдвинутых из активной зоны реактора стержнях К > 1, а при полностью вдвинутых — К < 1. Вдвигая стержни внутрь активной зоны, можно в любой момент времени приостановить развитие цепной реакции. Управление ядерными реакторами осуществляется дистанционно с помощью ЭВМ.

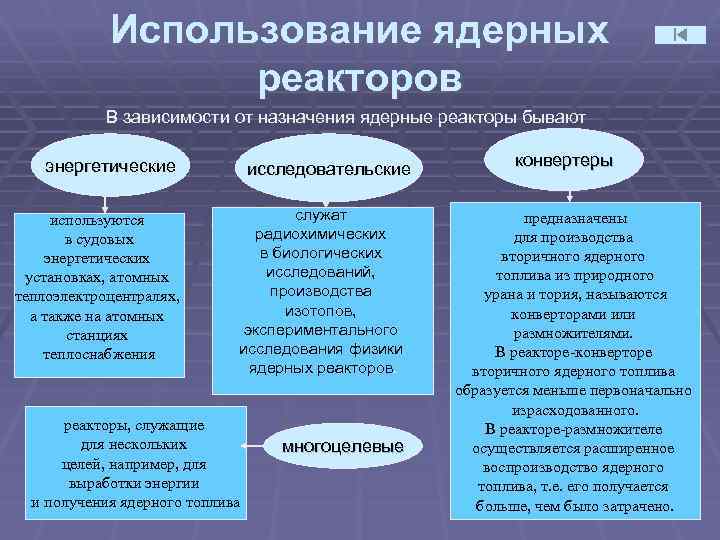

Использование ядерных реакторов В зависимости от назначения ядерные реакторы бывают энергетические используются в судовых Использование ядерных реакторов В зависимости от назначения ядерные реакторы бывают энергетические используются в судовых энергетических установках, атомных теплоэлектроцентралях, а также на атомных станциях теплоснабжения исследовательские служат радиохимических в биологических исследований, производства изотопов, экспериментального исследования физики ядерных реакторов. реакторы, служащие для нескольких целей, например, для выработки энергии и получения ядерного топлива многоцелевые конвертеры предназначены для производства вторичного ядерного топлива из природного урана и тория, называются конверторами или размножителями. В реакторе-конверторе вторичного ядерного топлива образуется меньше первоначально израсходованного. В реакторе-размножителе осуществляется расширенное воспроизводство ядерного топлива, т. е. его получается больше, чем было затрачено.

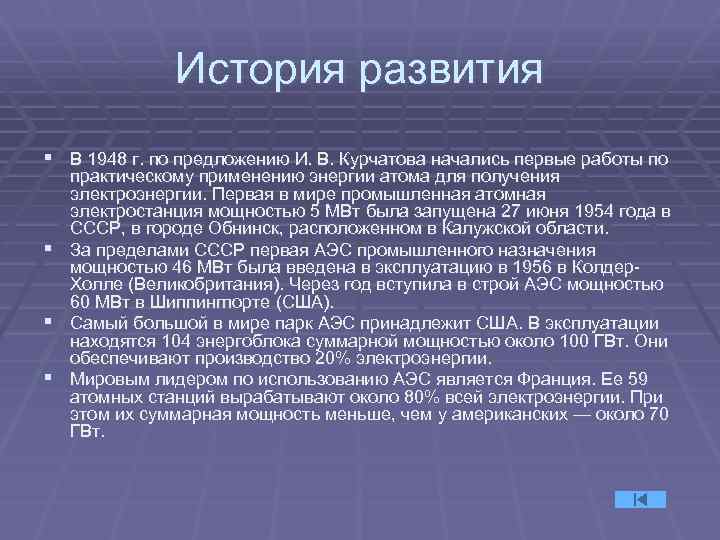

История развития § В 1948 г. по предложению И. В. Курчатова начались первые работы История развития § В 1948 г. по предложению И. В. Курчатова начались первые работы по § § § практическому применению энергии атома для получения электроэнергии. Первая в мире промышленная атомная электростанция мощностью 5 МВт была запущена 27 июня 1954 года в СССР, в городе Обнинск, расположенном в Калужской области. За пределами СССР первая АЭС промышленного назначения мощностью 46 МВт была введена в эксплуатацию в 1956 в Колдер. Холле (Великобритания). Через год вступила в строй АЭС мощностью 60 МВт в Шиппингпорте (США). Самый большой в мире парк АЭС принадлежит США. В эксплуатации находятся 104 энергоблока суммарной мощностью около 100 ГВт. Они обеспечивают производство 20% электроэнергии. Мировым лидером по использованию АЭС является Франция. Ее 59 атомных станций вырабатывают около 80% всей электроэнергии. При этом их суммарная мощность меньше, чем у американских — около 70 ГВт.

Достоинства и недостатки атомных станций § § § § § Достоинства атомных станций Отсутствие Достоинства и недостатки атомных станций § § § § § Достоинства атомных станций Отсутствие вредных выбросов; Выбросы радиоактивных веществ в несколько раз меньше угольной эл. станции аналогичной мощности (зола угольных ТЭС содержит процент урана и тория, достаточный для их выгодного извлечения); Небольшой объём используемого топлива и возможность его повторного использования после переработки; Высокая мощность: 1000— 1600 МВт на энергоблок; Низкая себестоимость энергии, особенно тепловой. Недостатки атомных станций: Облучённое топливо опасно, требует сложных и дорогих мер по переработке и хранению; Нежелателен режим работы с переменной мощностью для реакторов, работающих на тепловых нейтронах; Последствия возможного инцидента крайне тяжелые, хотя его вероятность достаточно низкая; Большие капитальные вложения, как удельные, на 1 МВт установленной мощности для блоков мощностью менее 700— 800 МВт, так и общие, необходимые для постройки станции, её инфраструктуры, а также в случае возможной ликвидации.

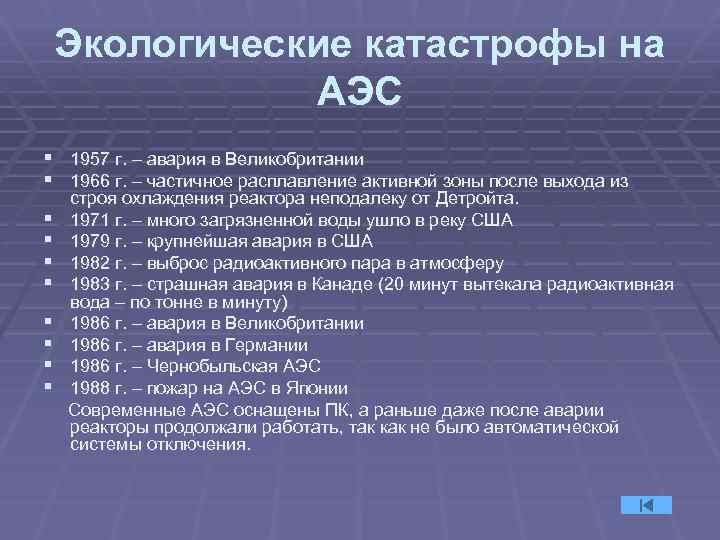

Экологические катастрофы на АЭС § 1957 г. – авария в Великобритании § 1966 г. Экологические катастрофы на АЭС § 1957 г. – авария в Великобритании § 1966 г. – частичное расплавление активной зоны после выхода из строя охлаждения реактора неподалеку от Детройта. § 1971 г. – много загрязненной воды ушло в реку США § 1979 г. – крупнейшая авария в США § 1982 г. – выброс радиоактивного пара в атмосферу § 1983 г. – страшная авария в Канаде (20 минут вытекала радиоактивная вода – по тонне в минуту) § 1986 г. – авария в Великобритании § 1986 г. – авария в Германии § 1986 г. – Чернобыльская АЭС § 1988 г. – пожар на АЭС в Японии Современные АЭС оснащены ПК, а раньше даже после аварии реакторы продолжали работать, так как не было автоматической системы отключения.

Использованная литература § § § § http: //www. genon. ru http: //lab-37. com http: Использованная литература § § § § http: //www. genon. ru http: //lab-37. com http: //dic. academic. ru http: //www. glossary. ru http: //festival. 1 september. ru http: //ru. wikipedia. org Физика. 8 класс : учеб. Для общеобразоват. Учреждений / Н. М. Шахмаев, А. В. Бунчук.
