ЯДЕРНАЯ БЕЗОПАСНОСТЬ Тема -5 Принцип глубокоэшелонированной защиты. Уровни глубокоэшелонированной защиты. Физические барьеры на пути выхода радиоактивных продуктов. Защита барьеров. Самозащищённость, внутренне присущая безопасность.

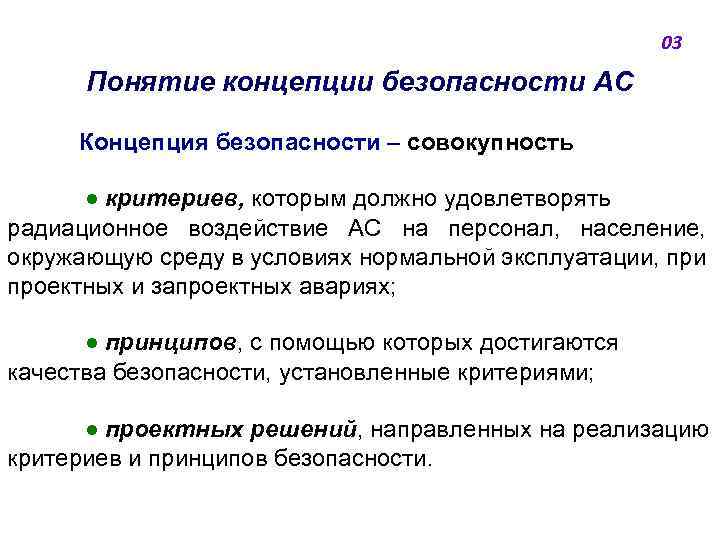

03 Понятие концепции безопасности АС Концепция безопасности ‒ совокупность ● критериев, которым должно удовлетворять радиационное воздействие АС на персонал, население, окружающую среду в условиях нормальной эксплуатации, при проектных и запроектных авариях; ● принципов, с помощью которых достигаются качества безопасности, установленные критериями; ● проектных решений, направленных на реализацию критериев и принципов безопасности.

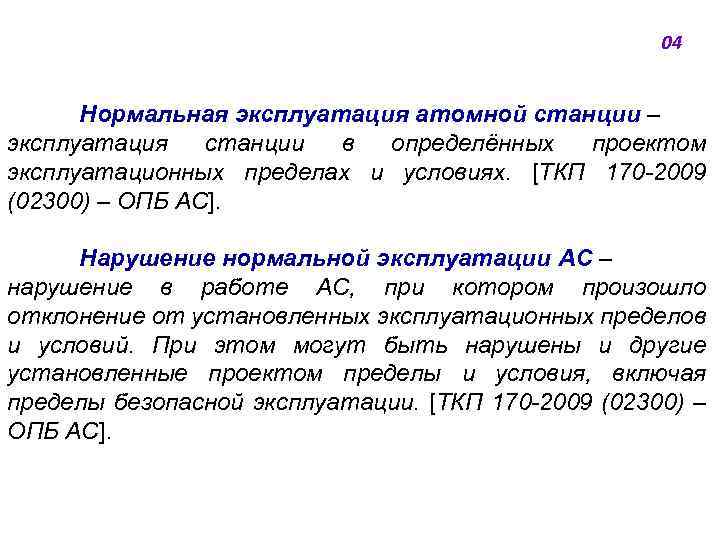

04 Нормальная эксплуатация атомной станции ‒ эксплуатация станции в определённых проектом эксплуатационных пределах и условиях. [ТКП 170 -2009 (02300) ‒ ОПБ АС]. Нарушение нормальной эксплуатации АС ‒ нарушение в работе АС, при котором произошло отклонение от установленных эксплуатационных пределов и условий. При этом могут быть нарушены и другие установленные проектом пределы и условия, включая пределы безопасной эксплуатации. [ТКП 170 -2009 (02300) ‒ ОПБ АС].

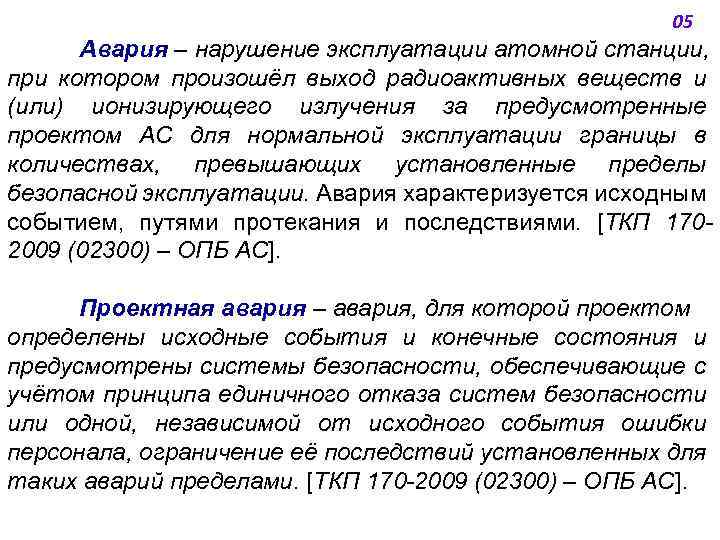

05 Авария ‒ нарушение эксплуатации атомной станции, при котором произошёл выход радиоактивных веществ и (или) ионизирующего излучения за предусмотренные проектом АС для нормальной эксплуатации границы в количествах, превышающих установленные пределы безопасной эксплуатации. Авария характеризуется исходным событием, путями протекания и последствиями. [ТКП 1702009 (02300) ‒ ОПБ АС]. Проектная авария ‒ авария, для которой проектом определены исходные события и конечные состояния и предусмотрены системы безопасности, обеспечивающие с учётом принципа единичного отказа систем безопасности или одной, независимой от исходного события ошибки персонала, ограничение её последствий установленных для таких аварий пределами. [ТКП 170 -2009 (02300) ‒ ОПБ АС].

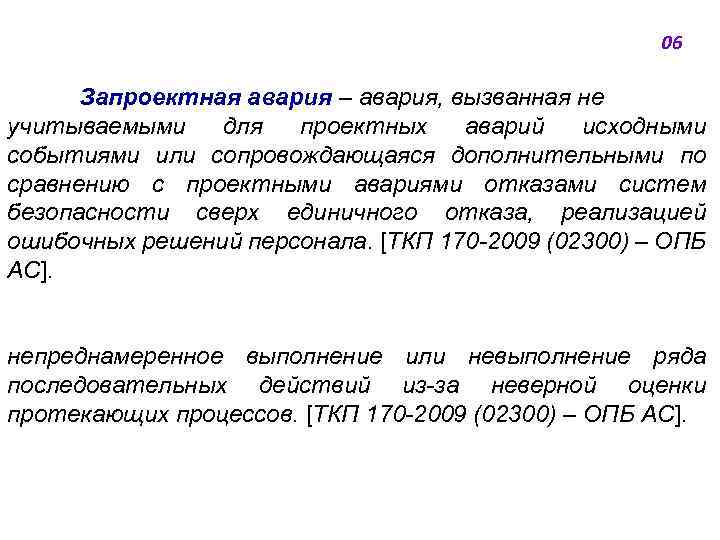

06 Запроектная авария ‒ авария, вызванная не учитываемыми для проектных аварий исходными событиями или сопровождающаяся дополнительными по сравнению с проектными авариями отказами систем безопасности сверх единичного отказа, реализацией ошибочных решений персонала. [ТКП 170 -2009 (02300) ‒ ОПБ АС]. непреднамеренное выполнение или невыполнение ряда последовательных действий из-за неверной оценки протекающих процессов. [ТКП 170 -2009 (02300) ‒ ОПБ АС].

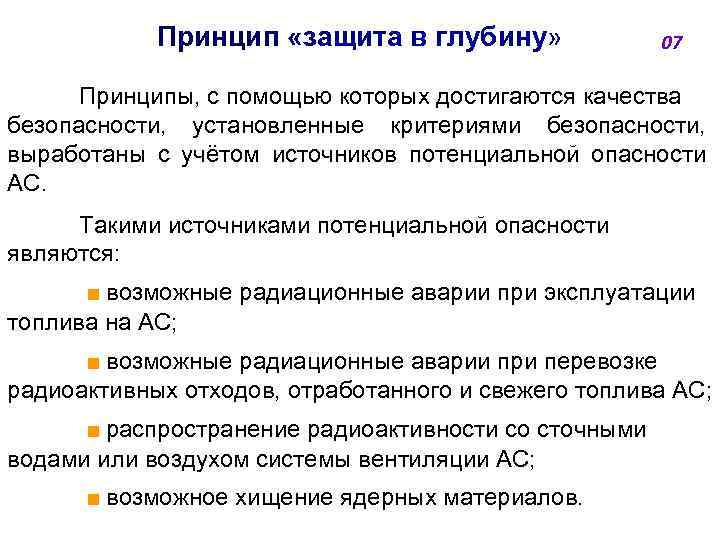

Принцип «защита в глубину» 07 Принципы, с помощью которых достигаются качества безопасности, установленные критериями безопасности, выработаны с учётом источников потенциальной опасности АС. Такими источниками потенциальной опасности являются: ■ возможные радиационные аварии при эксплуатации топлива на АС; ■ возможные радиационные аварии при перевозке радиоактивных отходов, отработанного и свежего топлива АС; ■ распространение радиоактивности со сточными водами или воздухом системы вентиляции АС; ■ возможное хищение ядерных материалов.

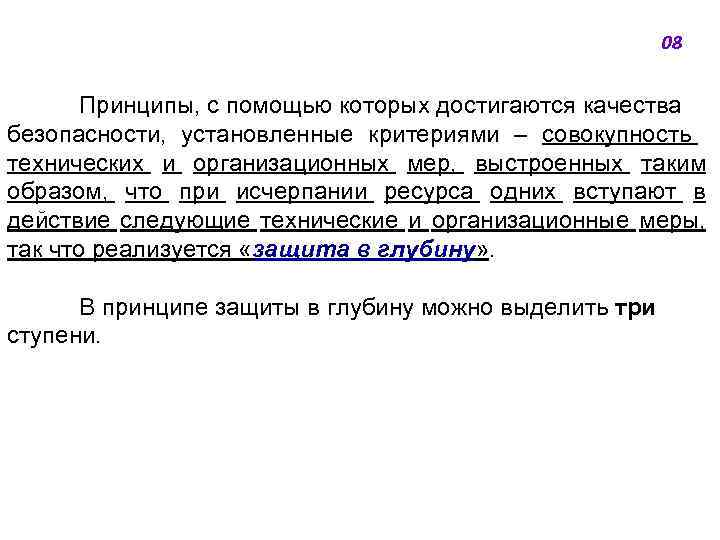

08 Принципы, с помощью которых достигаются качества безопасности, установленные критериями ‒ совокупность технических и организационных мер, выстроенных таким образом, что при исчерпании ресурса одних вступают в действие следующие технические и организационные меры, так что реализуется «защита в глубину» . В принципе защиты в глубину можно выделить три ступени.

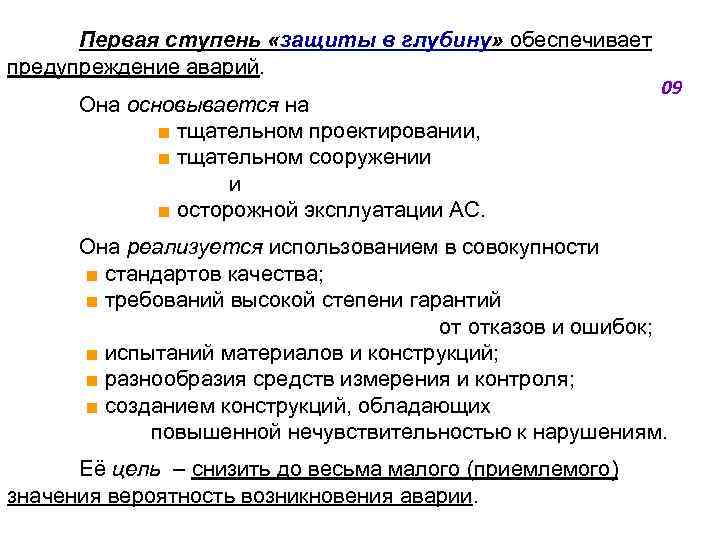

Первая ступень «защиты в глубину» обеспечивает предупреждение аварий. Она основывается на ■ тщательном проектировании, ■ тщательном сооружении и ■ осторожной эксплуатации АС. 09 Она реализуется использованием в совокупности ■ стандартов качества; ■ требований высокой степени гарантий от отказов и ошибок; ■ испытаний материалов и конструкций; ■ разнообразия средств измерения и контроля; ■ созданием конструкций, обладающих повышенной нечувствительностью к нарушениям. Её цель ‒ снизить до весьма малого (приемлемого) значения вероятность возникновения аварии.

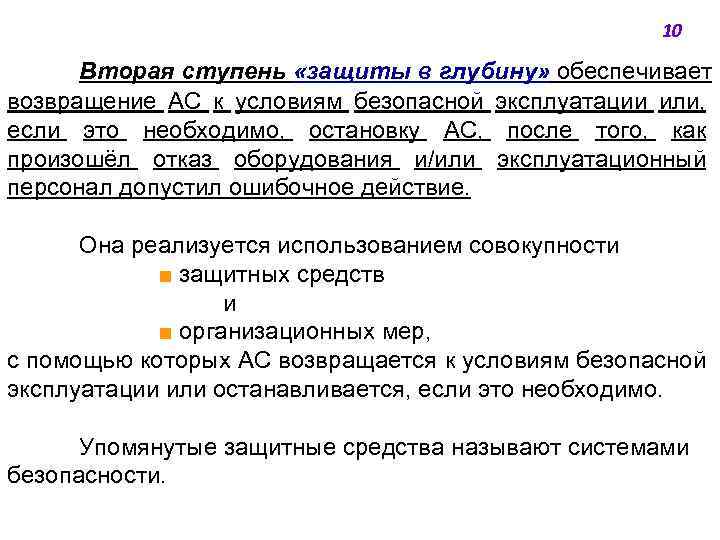

10 Вторая ступень «защиты в глубину» обеспечивает возвращение АС к условиям безопасной эксплуатации или, если это необходимо, остановку АС, после того, как произошёл отказ оборудования и/или эксплуатационный персонал допустил ошибочное действие. Она реализуется использованием совокупности ■ защитных средств и ■ организационных мер, с помощью которых АС возвращается к условиям безопасной эксплуатации или останавливается, если это необходимо. Упомянутые защитные средства называют системами безопасности.

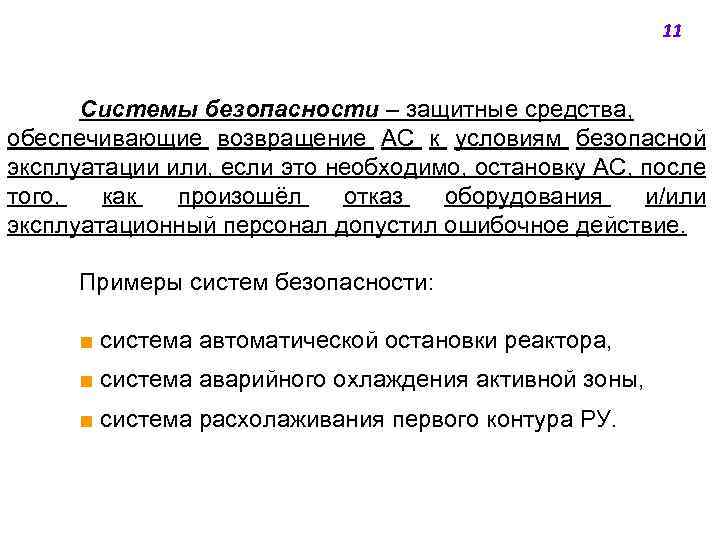

11 Системы безопасности ‒ защитные средства, обеспечивающие возвращение АС к условиям безопасной эксплуатации или, если это необходимо, остановку АС, после того, как произошёл отказ оборудования и/или эксплуатационный персонал допустил ошибочное действие. Примеры систем безопасности: ■ система автоматической остановки реактора, ■ система аварийного охлаждения активной зоны, ■ система расхолаживания первого контура РУ.

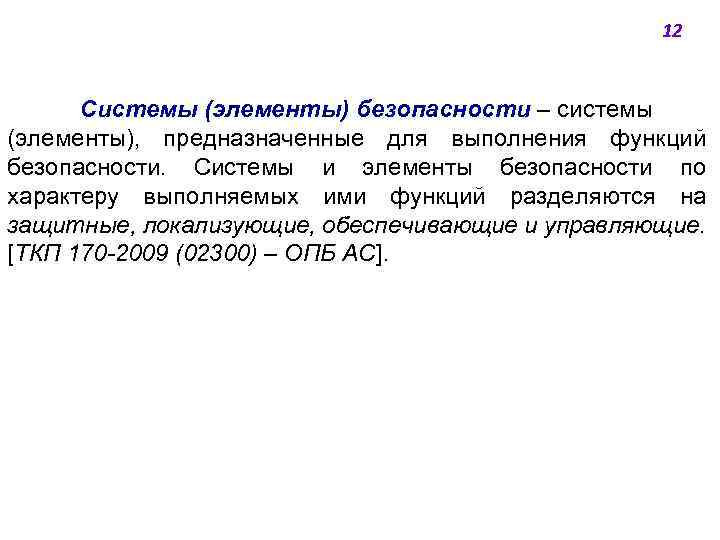

12 Системы (элементы) безопасности ‒ системы (элементы), предназначенные для выполнения функций безопасности. Системы и элементы безопасности по характеру выполняемых ими функций разделяются на защитные, локализующие, обеспечивающие и управляющие. [ТКП 170 -2009 (02300) ‒ ОПБ АС].

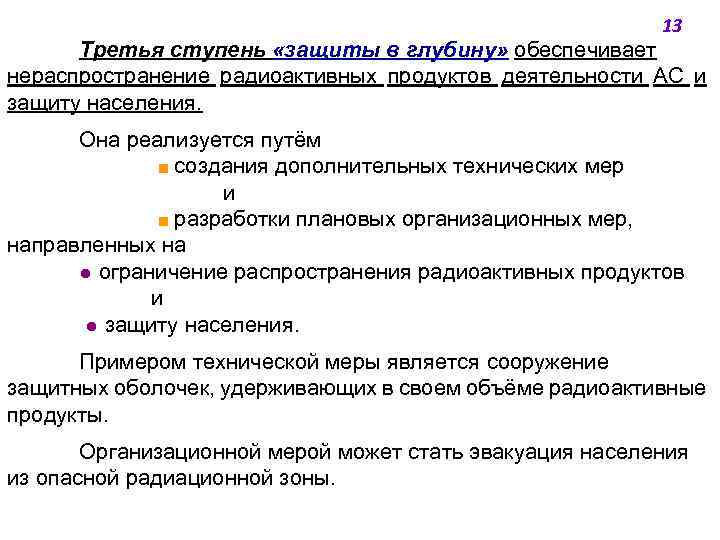

13 Третья ступень «защиты в глубину» обеспечивает нераспространение радиоактивных продуктов деятельности АС и защиту населения. Она реализуется путём ■ создания дополнительных технических мер и ■ разработки плановых организационных мер, направленных на ● ограничение распространения радиоактивных продуктов и ● защиту населения. Примером технической меры является сооружение защитных оболочек, удерживающих в своем объёме радиоактивные продукты. Организационной мерой может стать эвакуация населения из опасной радиационной зоны.

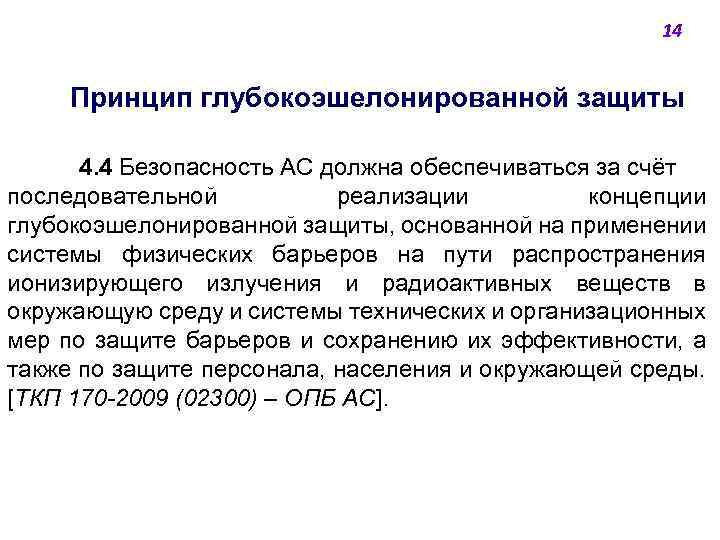

14 Принцип глубокоэшелонированной защиты 4. 4 Безопасность АС должна обеспечиваться за счёт последовательной реализации концепции глубокоэшелонированной защиты, основанной на применении системы физических барьеров на пути распространения ионизирующего излучения и радиоактивных веществ в окружающую среду и системы технических и организационных мер по защите барьеров и сохранению их эффективности, а также по защите персонала, населения и окружающей среды. [ТКП 170 -2009 (02300) ‒ ОПБ АС].

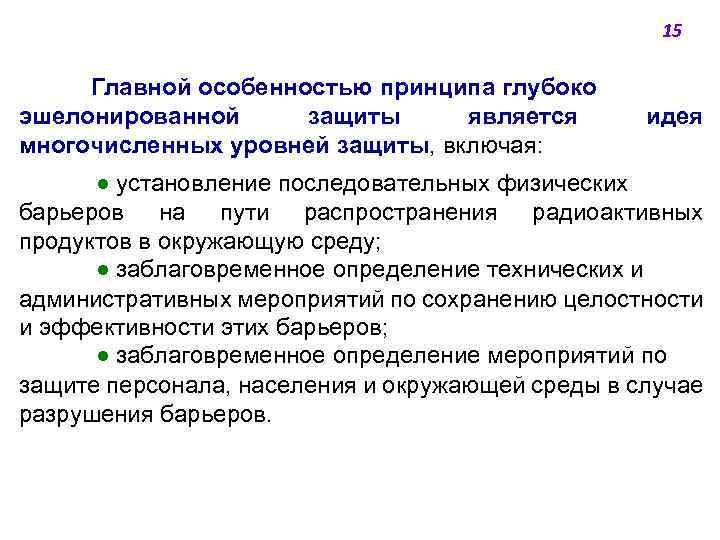

15 Главной особенностью принципа глубоко эшелонированной защиты является многочисленных уровней защиты, включая: идея ● установление последовательных физических барьеров на пути распространения радиоактивных продуктов в окружающую среду; ● заблаговременное определение технических и административных мероприятий по сохранению целостности и эффективности этих барьеров; ● заблаговременное определение мероприятий по защите персонала, населения и окружающей среды в случае разрушения барьеров.

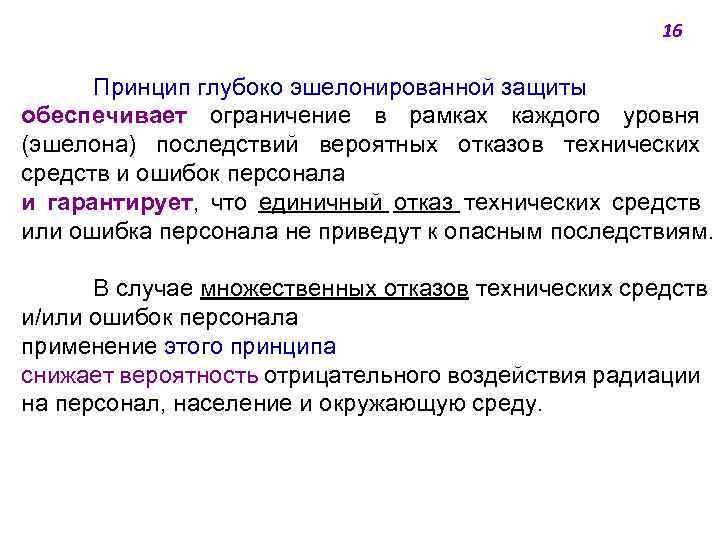

16 Принцип глубоко эшелонированной защиты обеспечивает ограничение в рамках каждого уровня (эшелона) последствий вероятных отказов технических средств и ошибок персонала и гарантирует, что единичный отказ технических средств или ошибка персонала не приведут к опасным последствиям. В случае множественных отказов технических средств и/или ошибок персонала применение этого принципа снижает вероятность отрицательного воздействия радиации на персонал, население и окружающую среду.
17 Уровни глубокоэшелонированной защиты 4. 6 Системы технических и организационных мер должна образовывать пять уровней глубокоэшелонированной защиты и включать следующие уровни. [ТКП 170 -2009 (02300) ‒ ОПБ АС].

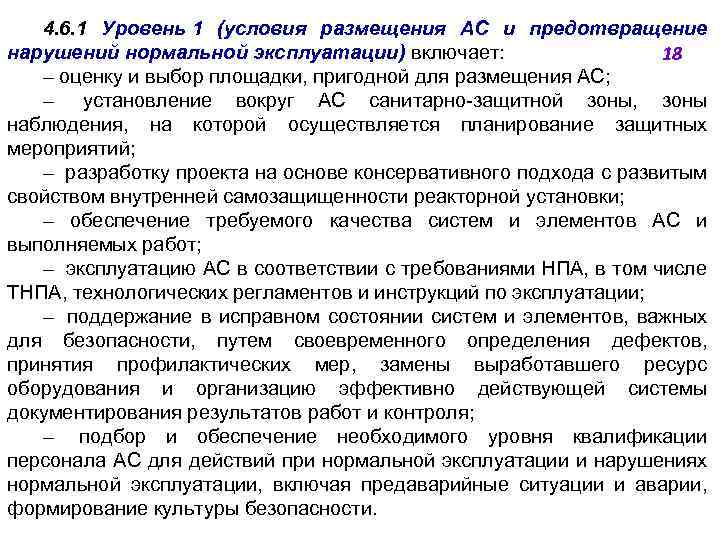

4. 6. 1 Уровень 1 (условия размещения АС и предотвращение нарушений нормальной эксплуатации) включает: 18 ‒ оценку и выбор площадки, пригодной для размещения АС; ‒ установление вокруг АС санитарно-защитной зоны, зоны наблюдения, на которой осуществляется планирование защитных мероприятий; ‒ разработку проекта на основе консервативного подхода с развитым свойством внутренней самозащищенности реакторной установки; ‒ обеспечение требуемого качества систем и элементов АС и выполняемых работ; ‒ эксплуатацию АС в соответствии с требованиями НПА, в том числе ТНПА, технологических регламентов и инструкций по эксплуатации; ‒ поддержание в исправном состоянии систем и элементов, важных для безопасности, путем своевременного определения дефектов, принятия профилактических мер, замены выработавшего ресурс оборудования и организацию эффективно действующей системы документирования результатов работ и контроля; ‒ подбор и обеспечение необходимого уровня квалификации персонала АС для действий при нормальной эксплуатации и нарушениях нормальной эксплуатации, включая предаварийные ситуации и аварии, формирование культуры безопасности.

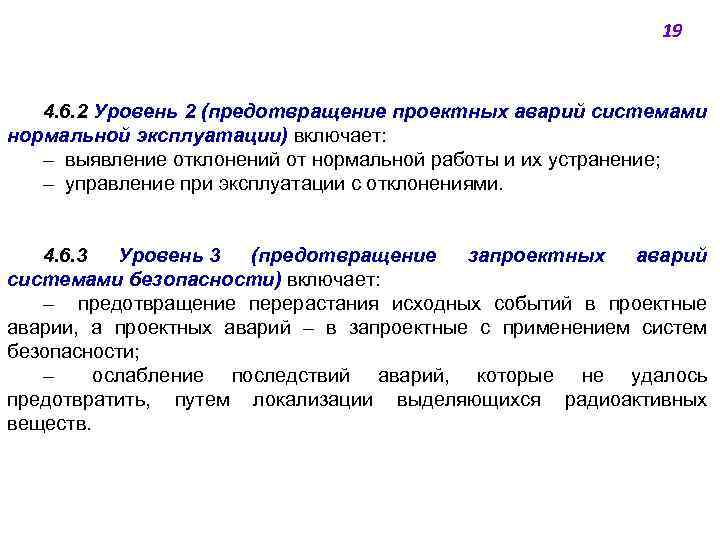

19 4. 6. 2 Уровень 2 (предотвращение проектных аварий системами нормальной эксплуатации) включает: ‒ выявление отклонений от нормальной работы и их устранение; ‒ управление при эксплуатации с отклонениями. 4. 6. 3 Уровень 3 (предотвращение запроектных аварий системами безопасности) включает: ‒ предотвращение перерастания исходных событий в проектные аварии, а проектных аварий – в запроектные с применением систем безопасности; ‒ ослабление последствий аварий, которые не удалось предотвратить, путем локализации выделяющихся радиоактивных веществ.

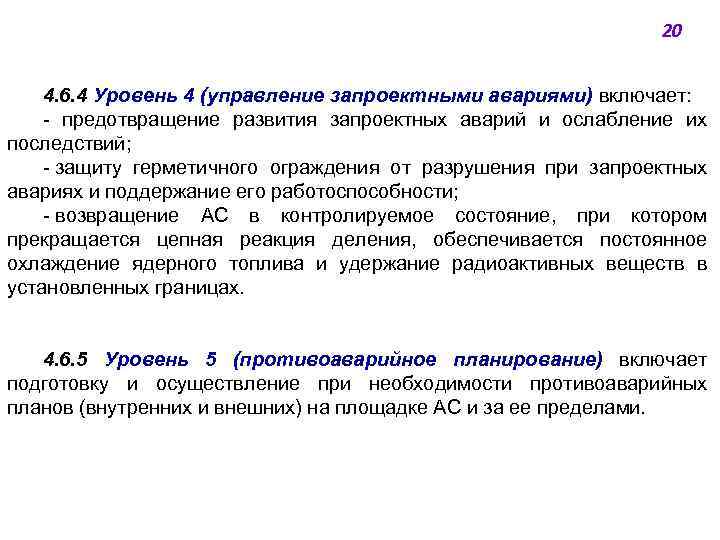

20 4. 6. 4 Уровень 4 (управление запроектными авариями) включает: - предотвращение развития запроектных аварий и ослабление их последствий; - защиту герметичного ограждения от разрушения при запроектных авариях и поддержание его работоспособности; - возвращение АС в контролируемое состояние, при котором прекращается цепная реакция деления, обеспечивается постоянное охлаждение ядерного топлива и удержание радиоактивных веществ в установленных границах. 4. 6. 5 Уровень 5 (противоаварийное планирование) включает подготовку и осуществление при необходимости противоаварийных планов (внутренних и внешних) на площадке АС и за ее пределами.
Назначение уровней принципа глубокоэшелонированной защиты (ПГЭЗ) 21 Уровень ПГЭЗ Назначение I Предупреждение нарушений в работе блока и отказов систем II Эксплуатация блока в разрешённой области (диапазонах эксплуатационных параметров) III Управление проектными авариями IV Предупреждение перерастания проектных аварий в запроектные и тяжёлые. Ограничение последствий тяжёлых аварий V Ограничение радиационных последствий для населения в случае больших выбросов Цели и средства защиты для каждого из уровней ПГЭЗ (см. след. слайд)
Взаимосвязь уровней глубокоэшелонированном защиты и пределов безопасной эксплуатации АЭС 22

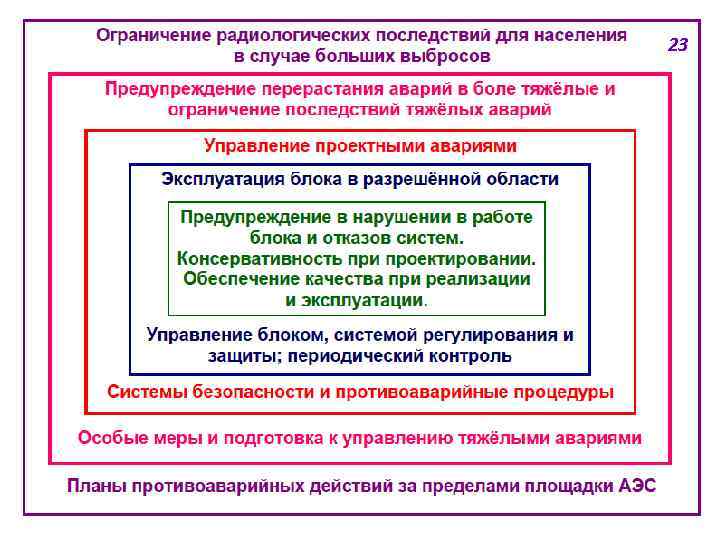

23
24 Схематическое представление принципа глубоко эшелонированной защиты

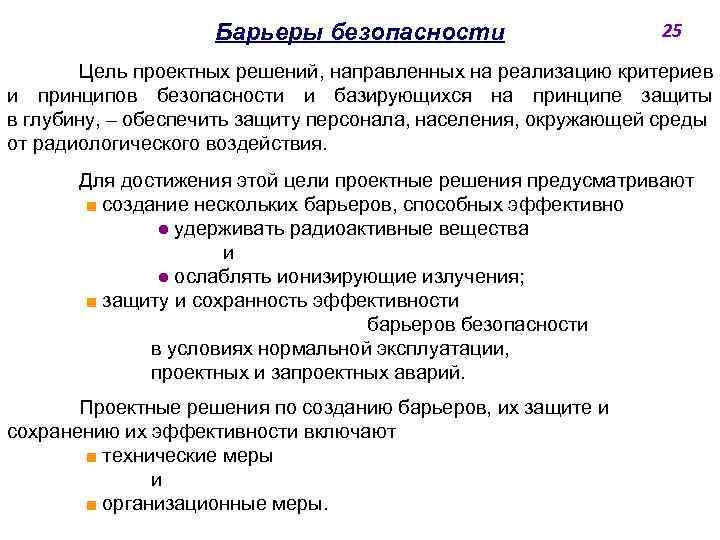

Барьеры безопасности 25 Цель проектных решений, направленных на реализацию критериев и принципов безопасности и базирующихся на принципе защиты в глубину, ‒ обеспечить защиту персонала, населения, окружающей среды от радиологического воздействия. Для достижения этой цели проектные решения предусматривают ■ создание нескольких барьеров, способных эффективно ● удерживать радиоактивные вещества и ● ослаблять ионизирующие излучения; ■ защиту и сохранность эффективности барьеров безопасности в условиях нормальной эксплуатации, проектных и запроектных аварий. Проектные решения по созданию барьеров, их защите и сохранению их эффективности включают ■ технические меры и ■ организационные меры.
26 Система барьеров безопасности АС включает: ● топливную матрицу, способную при определённых значениях температуры, пористости, глубины выгорания, в определённых условиях их изменения удерживать в своем объёме часть продуктов деления; ● оболочку тепловыделяющего элемента или микротвэла, удерживающую продукты деления в своем герметичном объёме при определенных термомеханических нагрузках и условиях химико-металлургического взаимодействия с топливной матрицей;

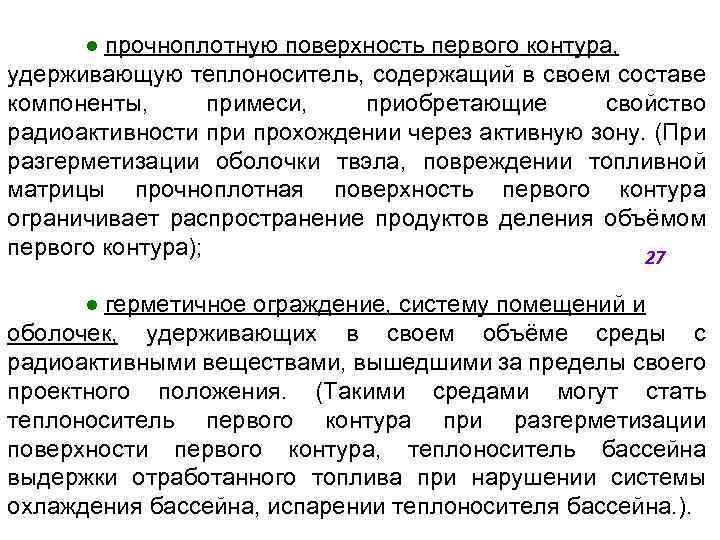

● прочноплотную поверхность первого контура, удерживающую теплоноситель, содержащий в своем составе компоненты, примеси, приобретающие свойство радиоактивности прохождении через активную зону. (При разгерметизации оболочки твэла, повреждении топливной матрицы прочноплотная поверхность первого контура ограничивает распространение продуктов деления объёмом первого контура); 27 ● герметичное ограждение, систему помещений и оболочек, удерживающих в своем объёме среды с радиоактивными веществами, вышедшими за пределы своего проектного положения. (Такими средами могут стать теплоноситель первого контура при разгерметизации поверхности первого контура, теплоноситель бассейна выдержки отработанного топлива при нарушении системы охлаждения бассейна, испарении теплоносителя бассейна. ).

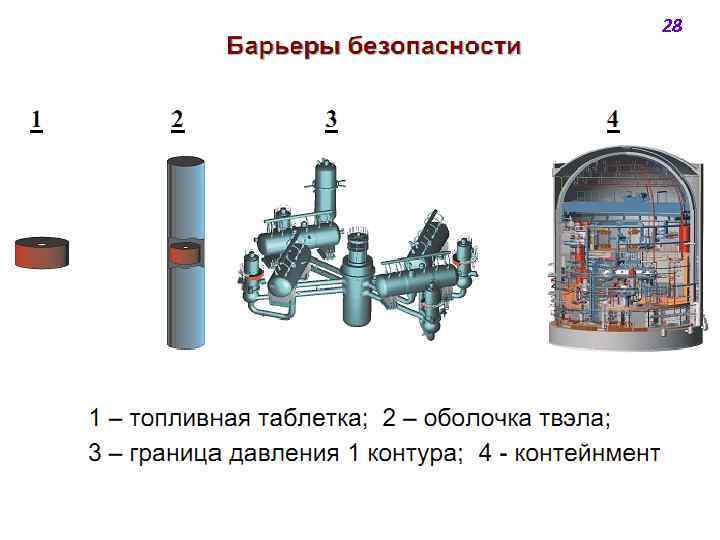

28
29 4. 5 Система физических барьеров блока АС включает топливную матрицу, оболочку твэла. Границу контура теплоносителя реактора, герметичное ограждение реакторной установки и биологическую защиту. [ТКП 170 -2009 (02300) ‒ ОПБ АС].

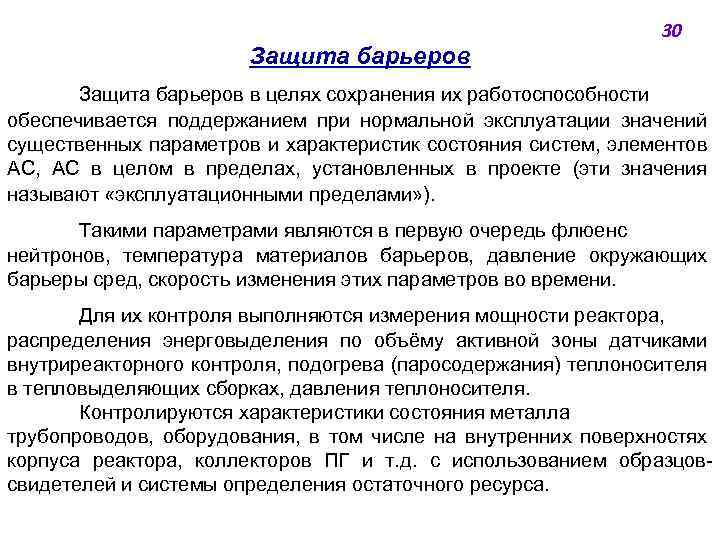

30 Защита барьеров в целях сохранения их работоспособности обеспечивается поддержанием при нормальной эксплуатации значений существенных параметров и характеристик состояния систем, элементов АС, АС в целом в пределах, установленных в проекте (эти значения называют «эксплуатационными пределами» ). Такими параметрами являются в первую очередь флюенс нейтронов, температура материалов барьеров, давление окружающих барьеры сред, скорость изменения этих параметров во времени. Для их контроля выполняются измерения мощности реактора, распределения энерговыделения по объёму активной зоны датчиками внутриреакторного контроля, подогрева (паросодержания) теплоносителя в тепловыделяющих сборках, давления теплоносителя. Контролируются характеристики состояния металла трубопроводов, оборудования, в том числе на внутренних поверхностях корпуса реактора, коллекторов ПГ и т. д. с использованием образцовсвидетелей и системы определения остаточного ресурса.

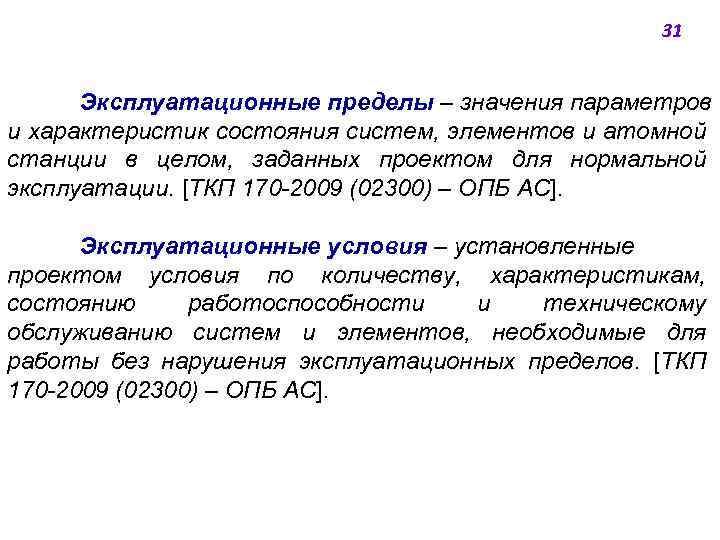

31 Эксплуатационные пределы ‒ значения параметров и характеристик состояния систем, элементов и атомной станции в целом, заданных проектом для нормальной эксплуатации. [ТКП 170 -2009 (02300) ‒ ОПБ АС]. Эксплуатационные условия ‒ установленные проектом условия по количеству, характеристикам, состоянию работоспособности и техническому обслуживанию систем и элементов, необходимые для работы без нарушения эксплуатационных пределов. [ТКП 170 -2009 (02300) ‒ ОПБ АС].

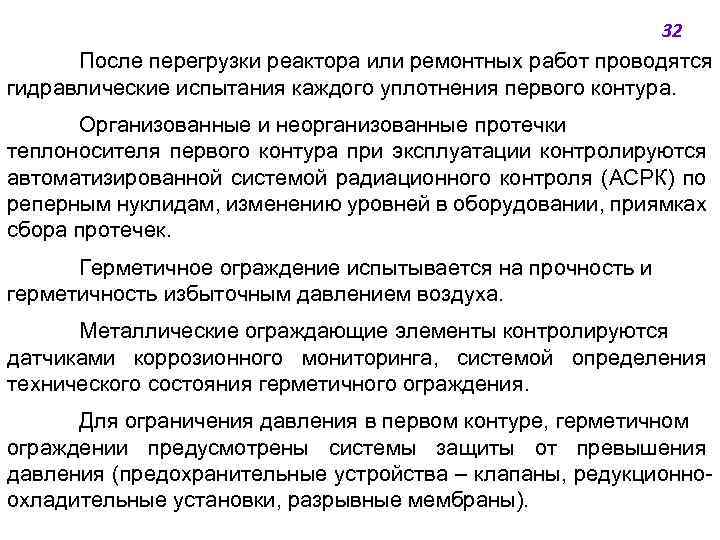

32 После перегрузки реактора или ремонтных работ проводятся гидравлические испытания каждого уплотнения первого контура. Организованные и неорганизованные протечки теплоносителя первого контура при эксплуатации контролируются автоматизированной системой радиационного контроля (АСРК) по реперным нуклидам, изменению уровней в оборудовании, приямках сбора протечек. Герметичное ограждение испытывается на прочность и герметичность избыточным давлением воздуха. Металлические ограждающие элементы контролируются датчиками коррозионного мониторинга, системой определения технического состояния герметичного ограждения. Для ограничения давления в первом контуре, герметичном ограждении предусмотрены системы защиты от превышения давления (предохранительные устройства ‒ клапаны, редукционноохладительные установки, разрывные мембраны).

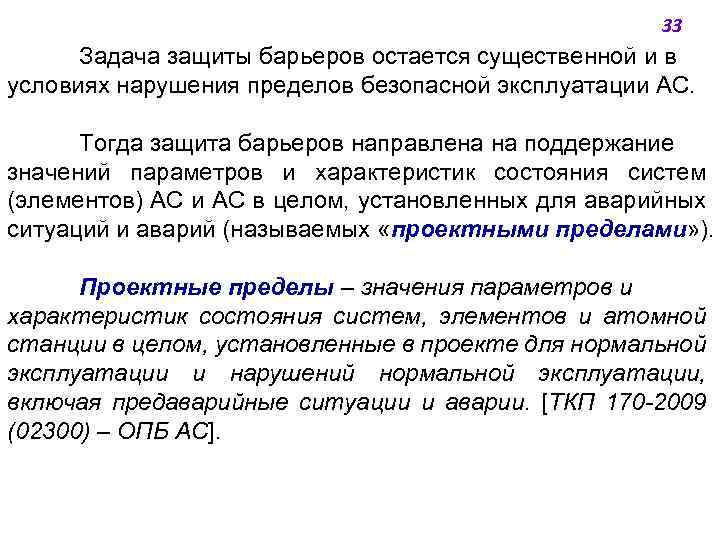

33 Задача защиты барьеров остается существенной и в условиях нарушения пределов безопасной эксплуатации АС. Тогда защита барьеров направлена на поддержание значений параметров и характеристик состояния систем (элементов) АС и АС в целом, установленных для аварийных ситуаций и аварий (называемых «проектными пределами» ). Проектные пределы ‒ значения параметров и характеристик состояния систем, элементов и атомной станции в целом, установленные в проекте для нормальной эксплуатации и нарушений нормальной эксплуатации, включая предаварийные ситуации и аварии. [ТКП 170 -2009 (02300) ‒ ОПБ АС].

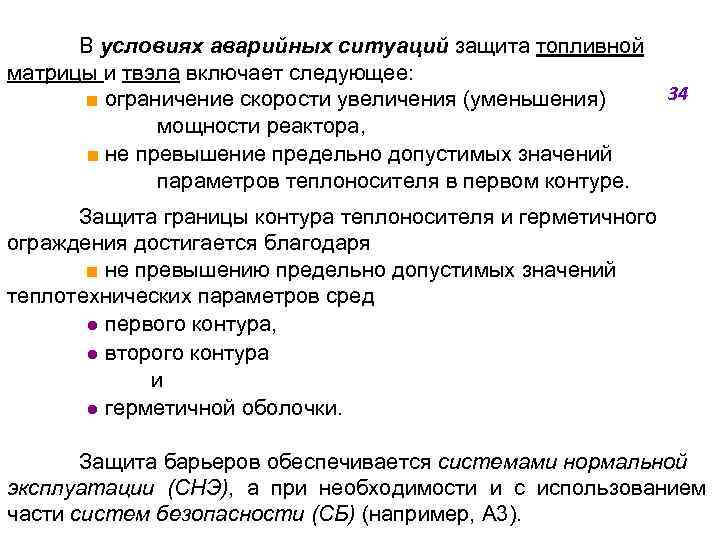

В условиях аварийных ситуаций защита топливной матрицы и твэла включает следующее: 34 ■ ограничение скорости увеличения (уменьшения) мощности реактора, ■ не превышение предельно допустимых значений параметров теплоносителя в первом контуре. Защита границы контура теплоносителя и герметичного ограждения достигается благодаря ■ не превышению предельно допустимых значений теплотехнических параметров сред ● первого контура, ● второго контура и ● герметичной оболочки. Защита барьеров обеспечивается системами нормальной эксплуатации (СНЭ), а при необходимости и с использованием части систем безопасности (СБ) (например, A 3).

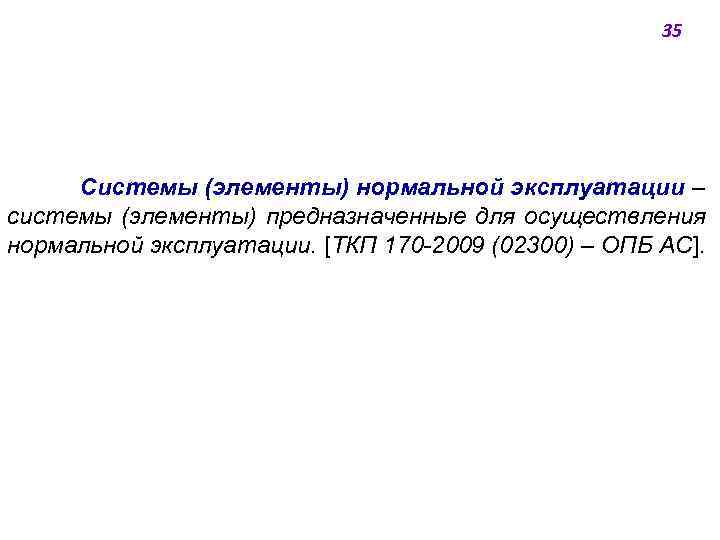

35 Системы (элементы) нормальной эксплуатации ‒ системы (элементы) предназначенные для осуществления нормальной эксплуатации. [ТКП 170 -2009 (02300) ‒ ОПБ АС].
36 В условиях проектных аварий защита топливной матрицы и твэла предусматривает ● 1) достижение и поддержание подкритического состояния активной зоны. ● 2) обеспечение ■ отвода теплоты остаточного тепловыделения от твэлов; ■ отвода теплоты, аккумулированной в ● оборудовании и ● трубопроводах первого контура.

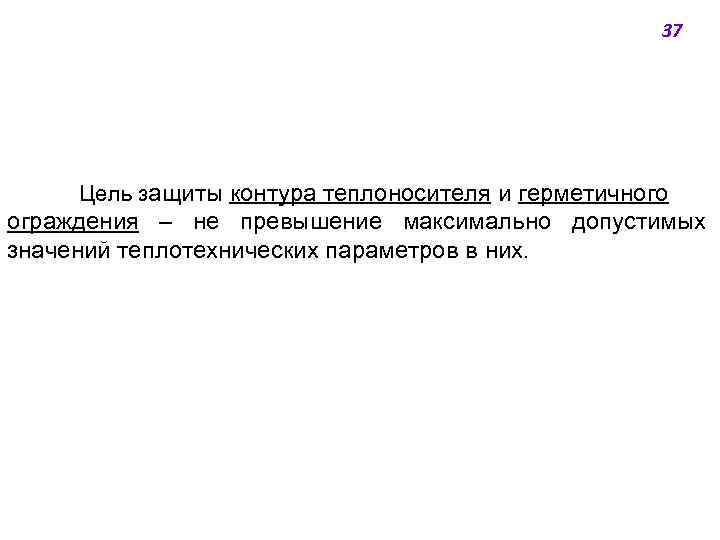

37 Цель защиты контура теплоносителя и герметичного ограждения ‒ не превышение максимально допустимых значений теплотехнических параметров в них.

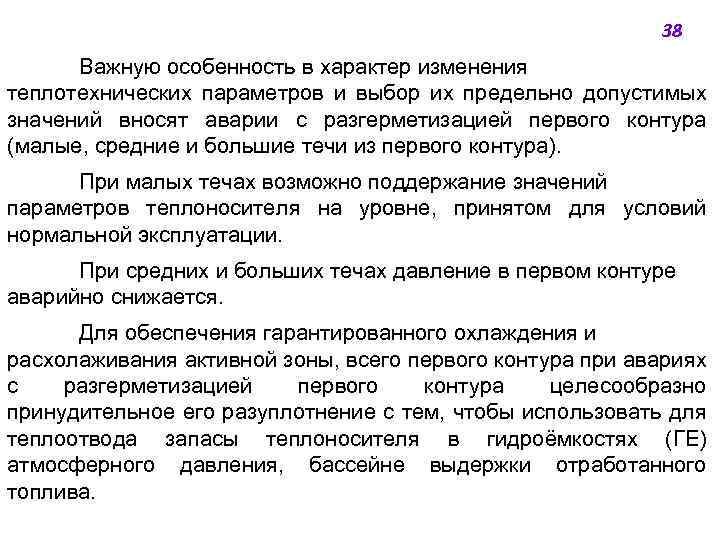

38 Важную особенность в характер изменения теплотехнических параметров и выбор их предельно допустимых значений вносят аварии с разгерметизацией первого контура (малые, средние и большие течи из первого контура). При малых течах возможно поддержание значений параметров теплоносителя на уровне, принятом для условий нормальной эксплуатации. При средних и больших течах давление в первом контуре аварийно снижается. Для обеспечения гарантированного охлаждения и расхолаживания активной зоны, всего первого контура при авариях с разгерметизацией первого контура целесообразно принудительное его разуплотнение с тем, чтобы использовать для теплоотвода запасы теплоносителя в гидроёмкостях (ГЕ) атмосферного давления, бассейне выдержки отработанного топлива.

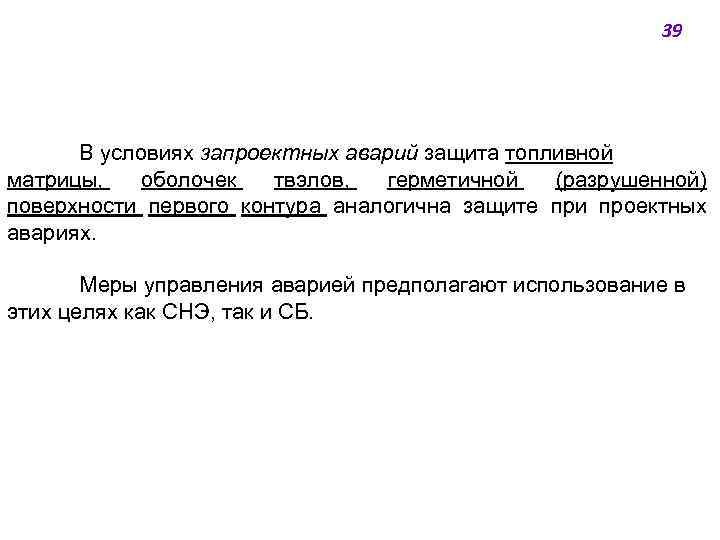

39 В условиях запроектных аварий защита топливной матрицы, оболочек твэлов, герметичной (разрушенной) поверхности первого контура аналогична защите при проектных авариях. Меры управления аварией предполагают использование в этих целях как СНЭ, так и СБ.

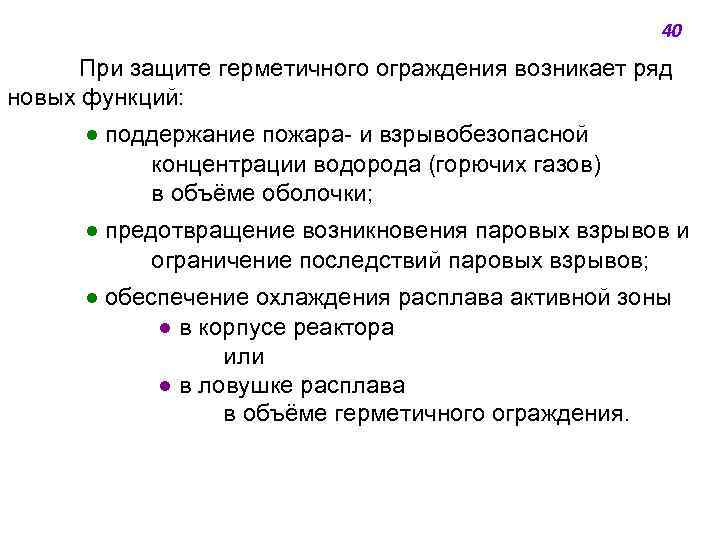

40 При защите герметичного ограждения возникает ряд новых функций: ● поддержание пожара- и взрывобезопасной концентрации водорода (горючих газов) в объёме оболочки; ● предотвращение возникновения паровых взрывов и ограничение последствий паровых взрывов; ● обеспечение охлаждения расплава активной зоны ● в корпусе реактора или ● в ловушке расплава в объёме герметичного ограждения.

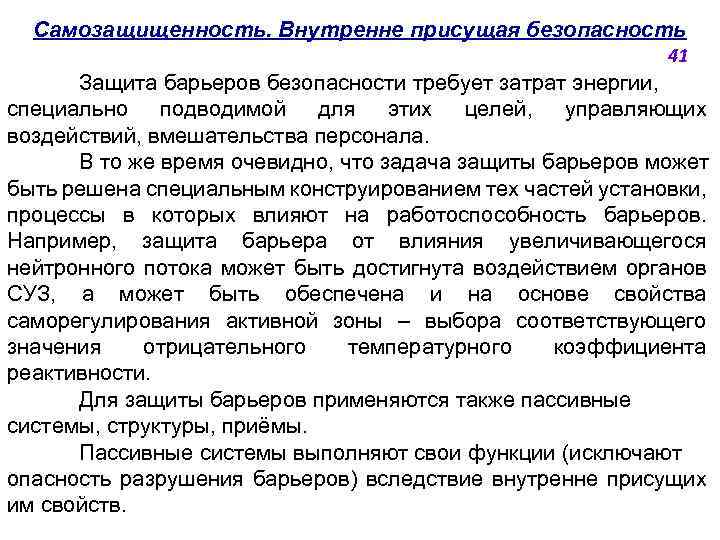

Самозащищенность. Внутренне присущая безопасность 41 Защита барьеров безопасности требует затрат энергии, специально подводимой для этих целей, управляющих воздействий, вмешательства персонала. В то же время очевидно, что задача защиты барьеров может быть решена специальным конструированием тех частей установки, процессы в которых влияют на работоспособность барьеров. Например, защита барьера от влияния увеличивающегося нейтронного потока может быть достигнута воздействием органов СУЗ, а может быть обеспечена и на основе свойства саморегулирования активной зоны ‒ выбора соответствующего значения отрицательного температурного коэффициента реактивности. Для защиты барьеров применяются также пассивные системы, структуры, приёмы. Пассивные системы выполняют свои функции (исключают опасность разрушения барьеров) вследствие внутренне присущих им свойств.

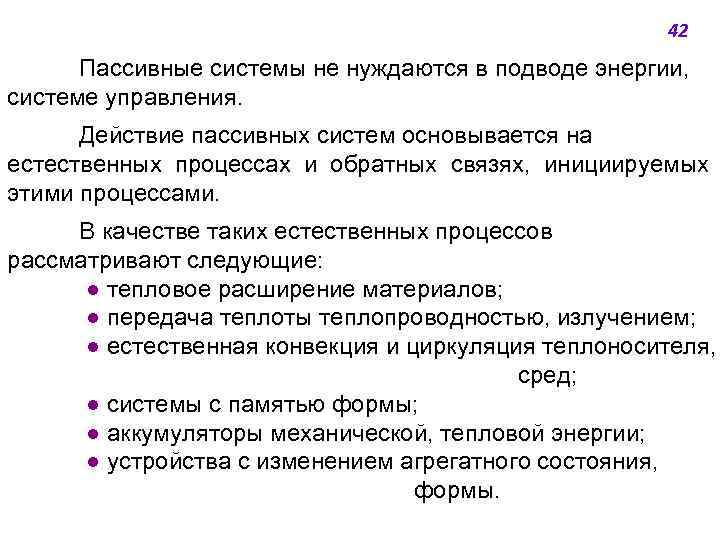

42 Пассивные системы не нуждаются в подводе энергии, системе управления. Действие пассивных систем основывается на естественных процессах и обратных связях, инициируемых этими процессами. В качестве таких естественных процессов рассматривают следующие: ● тепловое расширение материалов; ● передача теплоты теплопроводностью, излучением; ● естественная конвекция и циркуляция теплоносителя, сред; ● системы с памятью формы; ● аккумуляторы механической, тепловой энергии; ● устройства с изменением агрегатного состояния, формы.
43 Свойства защиты, достигаемые за счёт естественных процессов, не могут быть механически отделены от конструкции (как это возможно при использовании активных систем управления). Поэтому использование естественных обратных связей и процессов обеспечивает высокую надежность защиты барьеров.

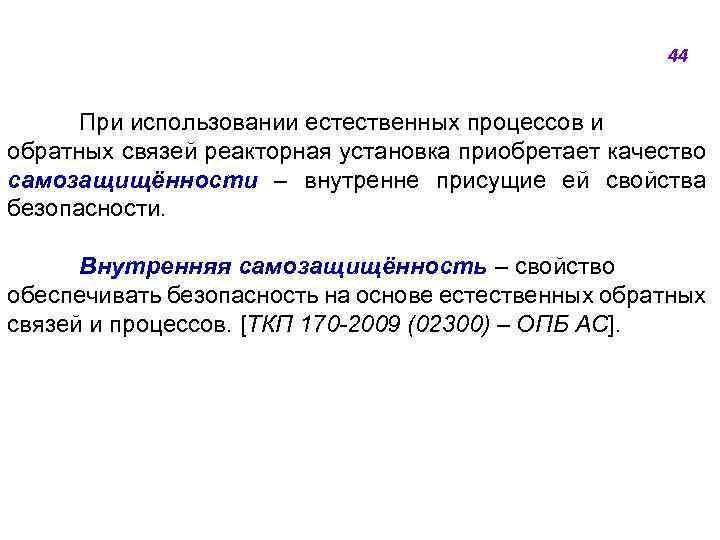

44 При использовании естественных процессов и обратных связей реакторная установка приобретает качество самозащищённости ‒ внутренне присущие ей свойства безопасности. Внутренняя самозащищённость ‒ свойство обеспечивать безопасность на основе естественных обратных связей и процессов. [ТКП 170 -2009 (02300) ‒ ОПБ АС].
Самозащищённая активная зона должна иметь: 45 ● малый оперативный запас реактивности; ● малый отрицательный коэффициент реактивности; ● конструктивные решения и материалы, исключающие ■ вторичные критические массы, ■ локальные критические массы, ■ экзотермические реакции между материалами; ● теплоотвод за счёт естественной циркуляции в условиях нормальной эксплуатации; ● пассивные системы аварийного отвода теплоты; ● пассивные системы глушения реактора.

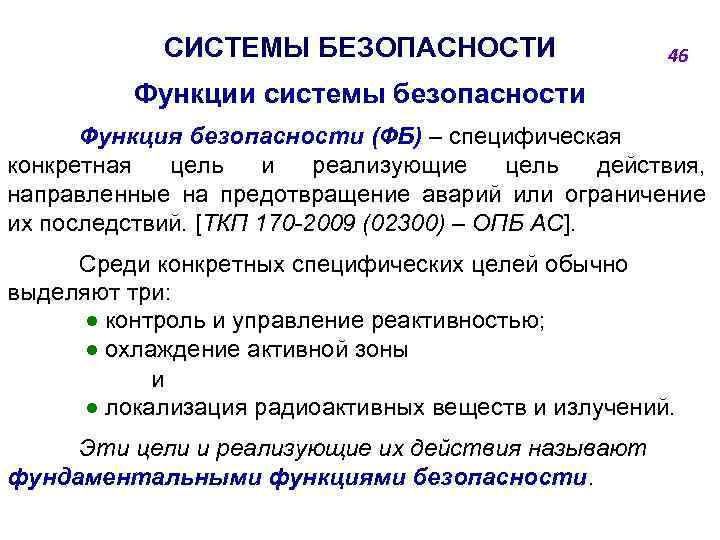

СИСТЕМЫ БЕЗОПАСНОСТИ 46 Функции системы безопасности Функция безопасности (ФБ) ‒ специфическая конкретная цель и реализующие цель действия, направленные на предотвращение аварий или ограничение их последствий. [ТКП 170 -2009 (02300) ‒ ОПБ АС]. Среди конкретных специфических целей обычно выделяют три: ● контроль и управление реактивностью; ● охлаждение активной зоны и ● локализация радиоактивных веществ и излучений. Эти цели и реализующие их действия называют фундаментальными функциями безопасности.

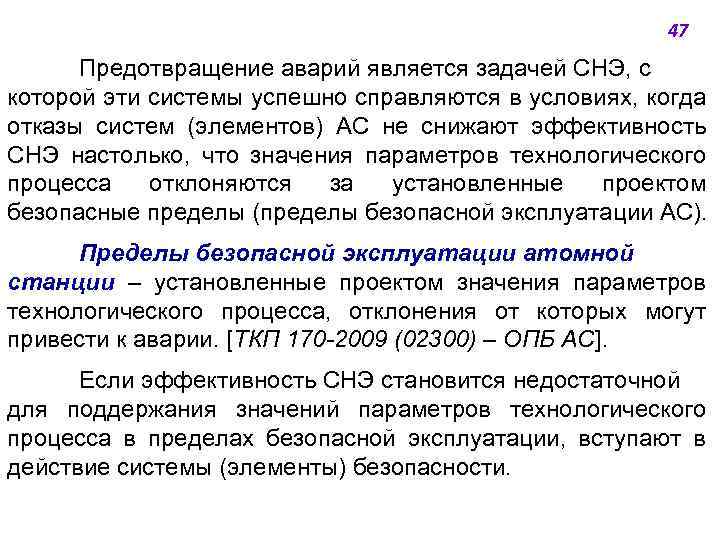

47 Предотвращение аварий является задачей СНЭ, с которой эти системы успешно справляются в условиях, когда отказы систем (элементов) АС не снижают эффективность СНЭ настолько, что значения параметров технологического процесса отклоняются за установленные проектом безопасные пределы (пределы безопасной эксплуатации АС). Пределы безопасной эксплуатации атомной станции ‒ установленные проектом значения параметров технологического процесса, отклонения от которых могут привести к аварии. [ТКП 170 -2009 (02300) ‒ ОПБ АС]. Если эффективность СНЭ становится недостаточной для поддержания значений параметров технологического процесса в пределах безопасной эксплуатации, вступают в действие системы (элементы) безопасности.

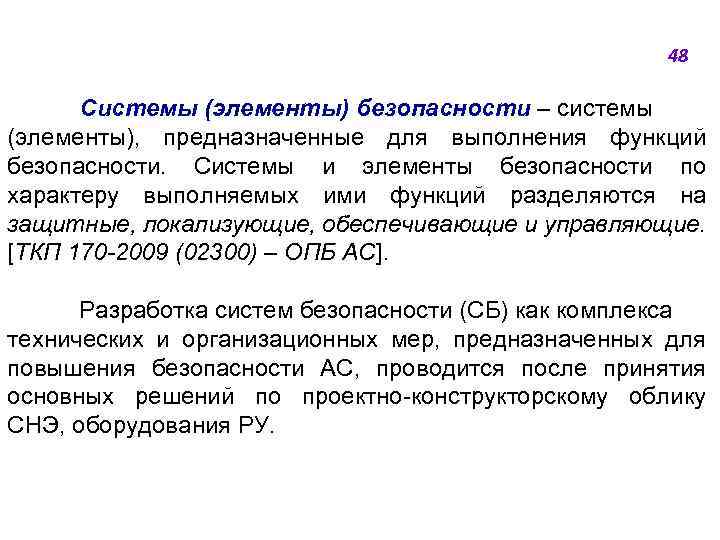

48 Системы (элементы) безопасности ‒ системы (элементы), предназначенные для выполнения функций безопасности. Системы и элементы безопасности по характеру выполняемых ими функций разделяются на защитные, локализующие, обеспечивающие и управляющие. [ТКП 170 -2009 (02300) ‒ ОПБ АС]. Разработка систем безопасности (СБ) как комплекса технических и организационных мер, предназначенных для повышения безопасности АС, проводится после принятия основных решений по проектно-конструкторскому облику СНЭ, оборудования РУ.

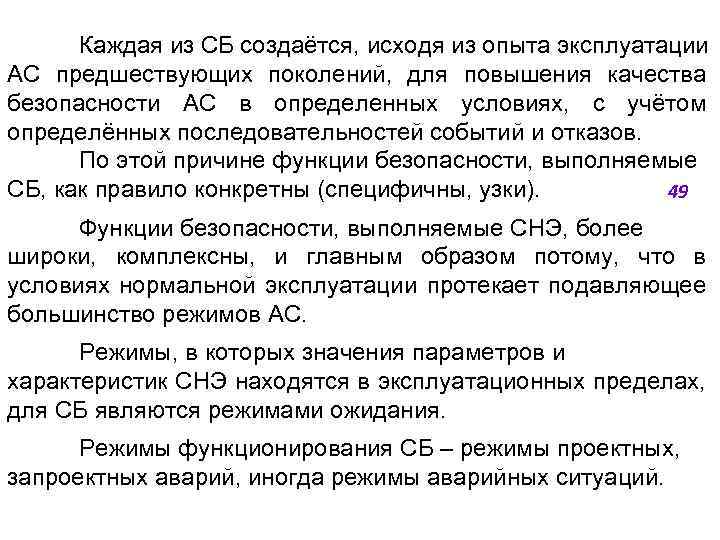

Каждая из СБ создаётся, исходя из опыта эксплуатации АС предшествующих поколений, для повышения качества безопасности АС в определенных условиях, с учётом определённых последовательностей событий и отказов. По этой причине функции безопасности, выполняемые СБ, как правило конкретны (специфичны, узки). 49 Функции безопасности, выполняемые СНЭ, более широки, комплексны, и главным образом потому, что в условиях нормальной эксплуатации протекает подавляющее большинство режимов АС. Режимы, в которых значения параметров и характеристик СНЭ находятся в эксплуатационных пределах, для СБ являются режимами ожидания. Режимы функционирования СБ ‒ режимы проектных, запроектных аварий, иногда режимы аварийных ситуаций.

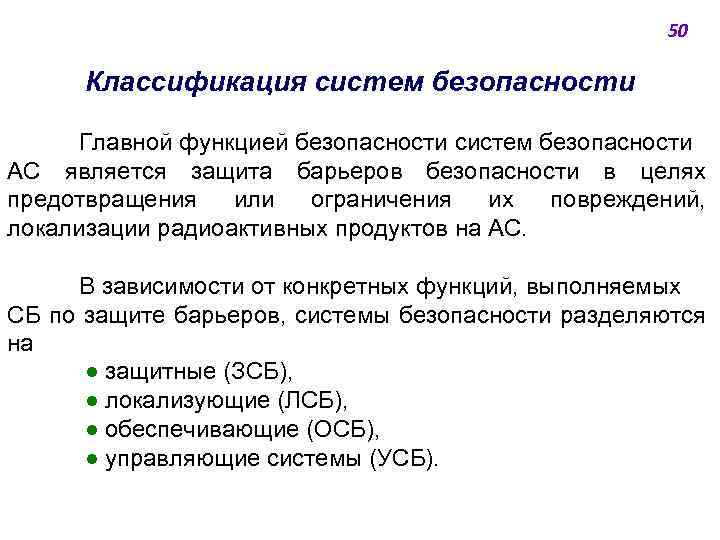

50 Классификация систем безопасности Главной функцией безопасности систем безопасности АС является защита барьеров безопасности в целях предотвращения или ограничения их повреждений, локализации радиоактивных продуктов на АС. В зависимости от конкретных функций, выполняемых СБ по защите барьеров, системы безопасности разделяются на ● защитные (ЗСБ), ● локализующие (ЛСБ), ● обеспечивающие (ОСБ), ● управляющие системы (УСБ).

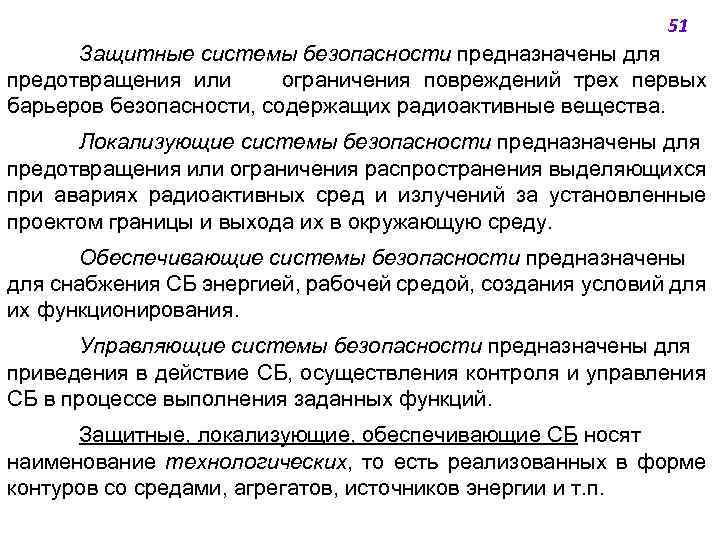

51 Защитные системы безопасности предназначены для предотвращения или ограничения повреждений трех первых барьеров безопасности, содержащих радиоактивные вещества. Локализующие системы безопасности предназначены для предотвращения или ограничения распространения выделяющихся при авариях радиоактивных сред и излучений за установленные проектом границы и выхода их в окружающую среду. Обеспечивающие системы безопасности предназначены для снабжения СБ энергией, рабочей средой, создания условий для их функционирования. Управляющие системы безопасности предназначены для приведения в действие СБ, осуществления контроля и управления СБ в процессе выполнения заданных функций. Защитные, локализующие, обеспечивающие СБ носят наименование технологических, то есть реализованных в форме контуров со средами, агрегатов, источников энергии и т. п.

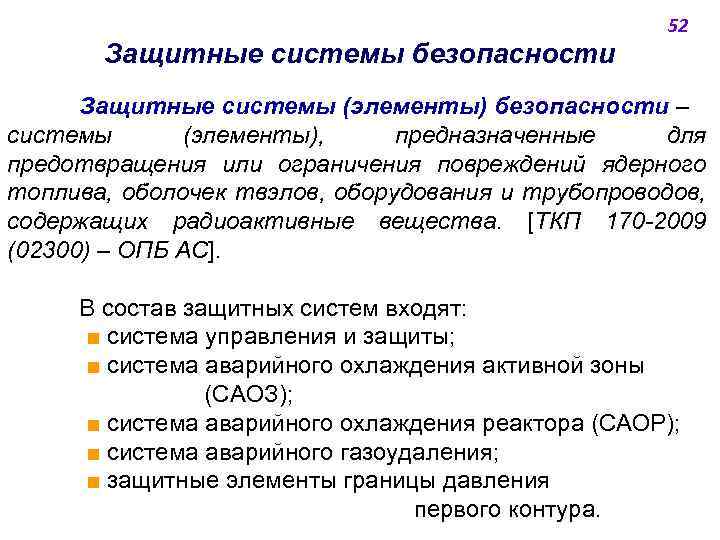

52 Защитные системы безопасности Защитные системы (элементы) безопасности ‒ системы (элементы), предназначенные для предотвращения или ограничения повреждений ядерного топлива, оболочек твэлов, оборудования и трубопроводов, содержащих радиоактивные вещества. [ТКП 170 -2009 (02300) ‒ ОПБ АС]. В состав защитных систем входят: ■ система управления и защиты; ■ система аварийного охлаждения активной зоны (САОЗ); ■ система аварийного охлаждения реактора (САОР); ■ система аварийного газоудаления; ■ защитные элементы границы давления первого контура.

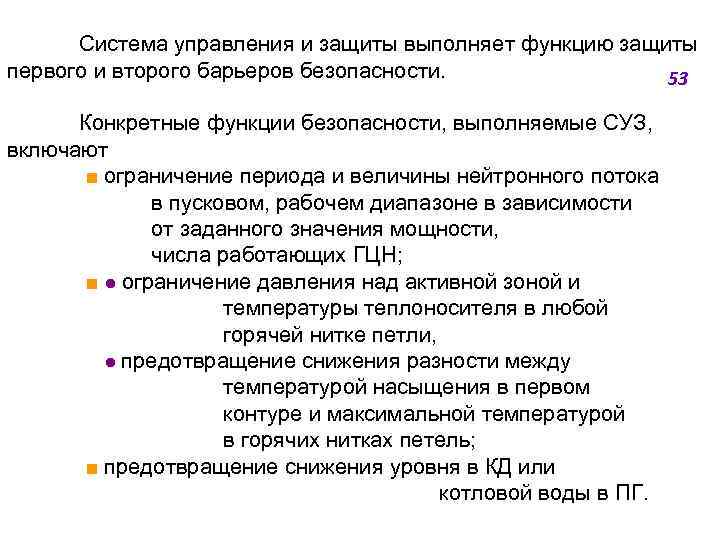

Система управления и защиты выполняет функцию защиты первого и второго барьеров безопасности. 53 Конкретные функции безопасности, выполняемые СУЗ, включают ■ ограничение периода и величины нейтронного потока в пусковом, рабочем диапазоне в зависимости от заданного значения мощности, числа работающих ГЦН; ■ ● ограничение давления над активной зоной и температуры теплоносителя в любой горячей нитке петли, ● предотвращение снижения разности между температурой насыщения в первом контуре и максимальной температурой в горячих нитках петель; ■ предотвращение снижения уровня в КД или котловой воды в ПГ.

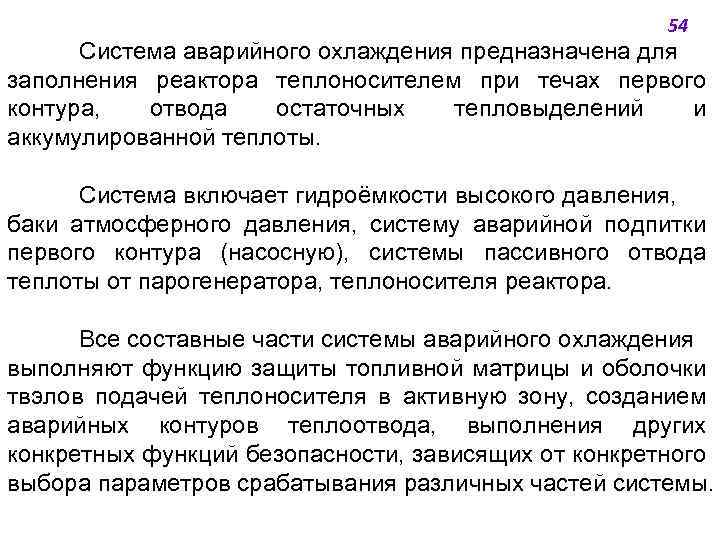

54 Система аварийного охлаждения предназначена для заполнения реактора теплоносителем при течах первого контура, отвода остаточных тепловыделений и аккумулированной теплоты. Система включает гидроёмкости высокого давления, баки атмосферного давления, систему аварийной подпитки первого контура (насосную), системы пассивного отвода теплоты от парогенератора, теплоносителя реактора. Все составные части системы аварийного охлаждения выполняют функцию защиты топливной матрицы и оболочки твэлов подачей теплоносителя в активную зону, созданием аварийных контуров теплоотвода, выполнения других конкретных функций безопасности, зависящих от конкретного выбора параметров срабатывания различных частей системы.

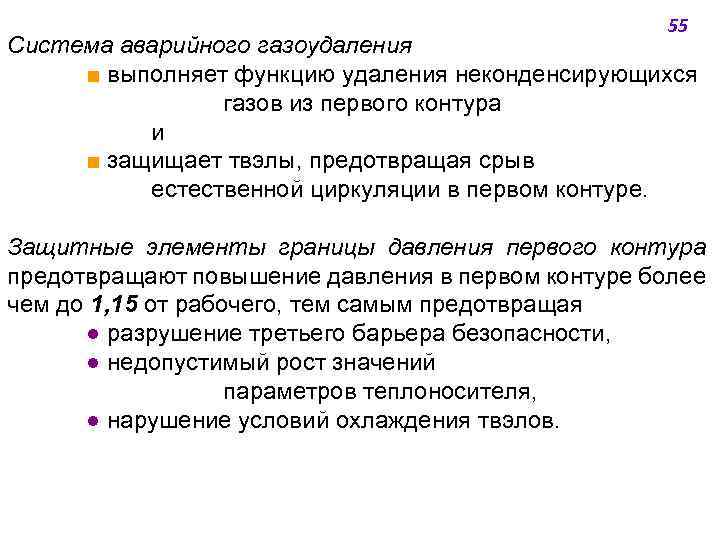

55 Система аварийного газоудаления ■ выполняет функцию удаления неконденсирующихся газов из первого контура и ■ защищает твэлы, предотвращая срыв естественной циркуляции в первом контуре. Защитные элементы границы давления первого контура предотвращают повышение давления в первом контуре более чем до 1, 15 от рабочего, тем самым предотвращая ● разрушение третьего барьера безопасности, ● недопустимый рост значений параметров теплоносителя, ● нарушение условий охлаждения твэлов.

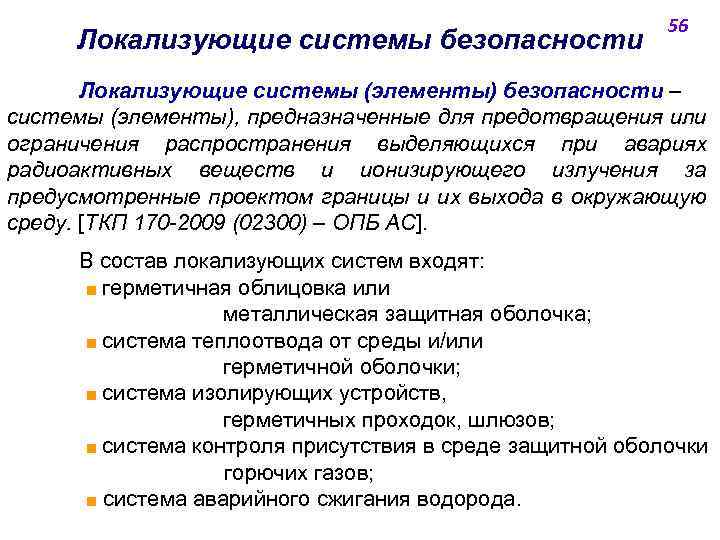

Локализующие системы безопасности 56 Локализующие системы (элементы) безопасности ‒ системы (элементы), предназначенные для предотвращения или ограничения распространения выделяющихся при авариях радиоактивных веществ и ионизирующего излучения за предусмотренные проектом границы и их выхода в окружающую среду. [ТКП 170 -2009 (02300) ‒ ОПБ АС]. В состав локализующих систем входят: ■ герметичная облицовка или металлическая защитная оболочка; ■ система теплоотвода от среды и/или герметичной оболочки; ■ система изолирующих устройств, герметичных проходок, шлюзов; ■ система контроля присутствия в среде защитной оболочки горючих газов; ■ система аварийного сжигания водорода.

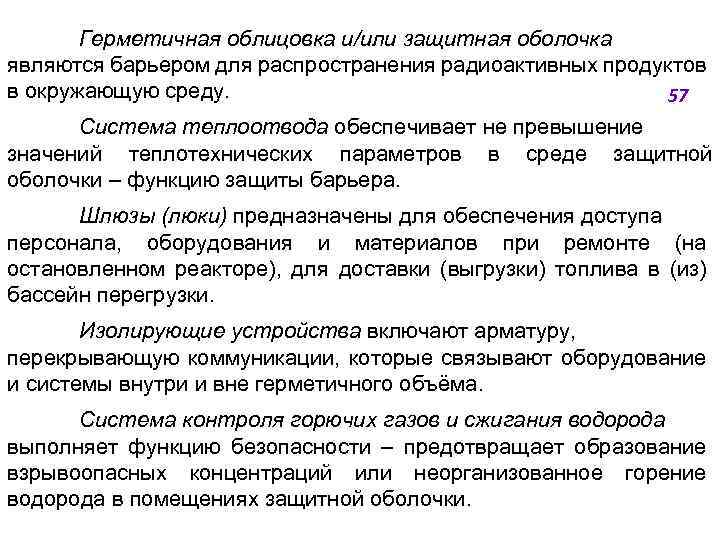

Герметичная облицовка и/или защитная оболочка являются барьером для распространения радиоактивных продуктов в окружающую среду. 57 Система теплоотвода обеспечивает не превышение значений теплотехнических параметров в среде защитной оболочки ‒ функцию защиты барьера. Шлюзы (люки) предназначены для обеспечения доступа персонала, оборудования и материалов при ремонте (на остановленном реакторе), для доставки (выгрузки) топлива в (из) бассейн перегрузки. Изолирующие устройства включают арматуру, перекрывающую коммуникации, которые связывают оборудование и системы внутри и вне герметичного объёма. Система контроля горючих газов и сжигания водорода выполняет функцию безопасности ‒ предотвращает образование взрывоопасных концентраций или неорганизованное горение водорода в помещениях защитной оболочки.

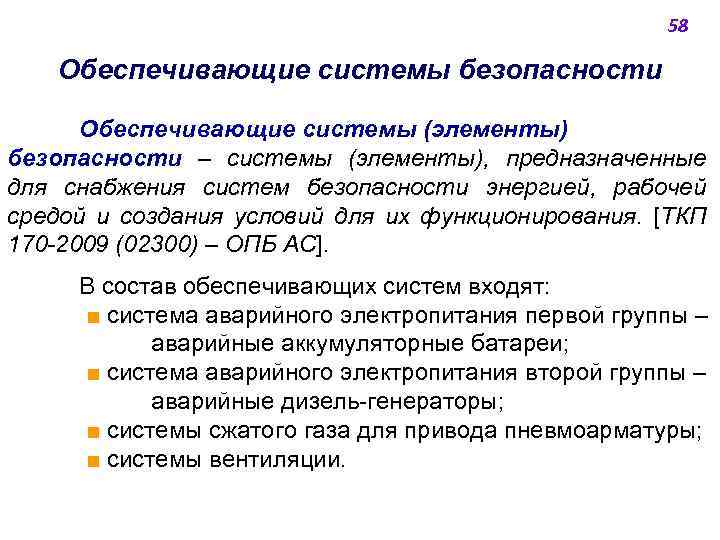

58 Обеспечивающие системы безопасности Обеспечивающие системы (элементы) безопасности ‒ системы (элементы), предназначенные для снабжения систем безопасности энергией, рабочей средой и создания условий для их функционирования. [ТКП 170 -2009 (02300) ‒ ОПБ АС]. В состав обеспечивающих систем входят: ■ система аварийного электропитания первой группы ‒ аварийные аккумуляторные батареи; ■ система аварийного электропитания второй группы ‒ аварийные дизель-генераторы; ■ системы сжатого газа для привода пневмоарматуры; ■ системы вентиляции.

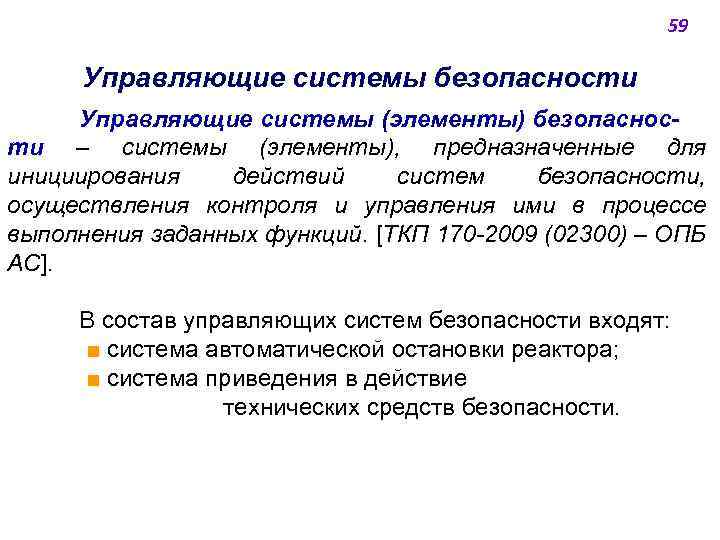

59 Управляющие системы безопасности Управляющие системы (элементы) безопасности ‒ системы (элементы), предназначенные для инициирования действий систем безопасности, осуществления контроля и управления ими в процессе выполнения заданных функций. [ТКП 170 -2009 (02300) ‒ ОПБ АС]. В состав управляющих систем безопасности входят: ■ система автоматической остановки реактора; ■ система приведения в действие технических средств безопасности.

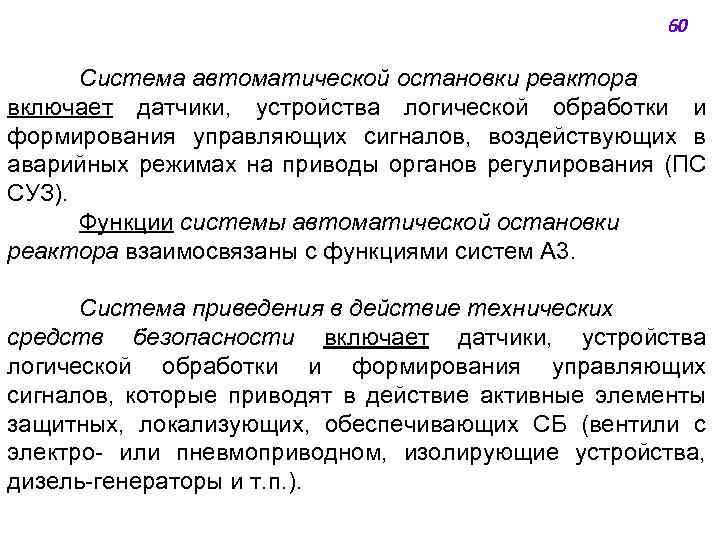

60 Система автоматической остановки реактора включает датчики, устройства логической обработки и формирования управляющих сигналов, воздействующих в аварийных режимах на приводы органов регулирования (ПС СУЗ). Функции системы автоматической остановки реактора взаимосвязаны с функциями систем A 3. Система приведения в действие технических средств безопасности включает датчики, устройства логической обработки и формирования управляющих сигналов, которые приводят в действие активные элементы защитных, локализующих, обеспечивающих СБ (вентили с электро- или пневмоприводном, изолирующие устройства, дизель-генераторы и т. п. ).

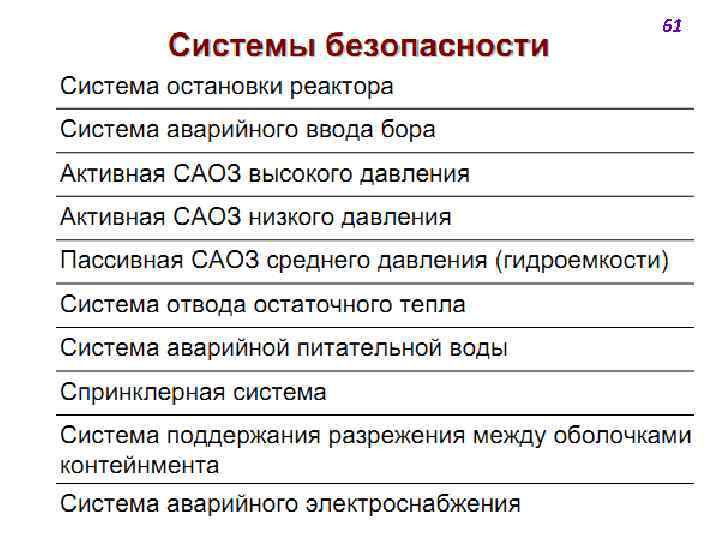

61

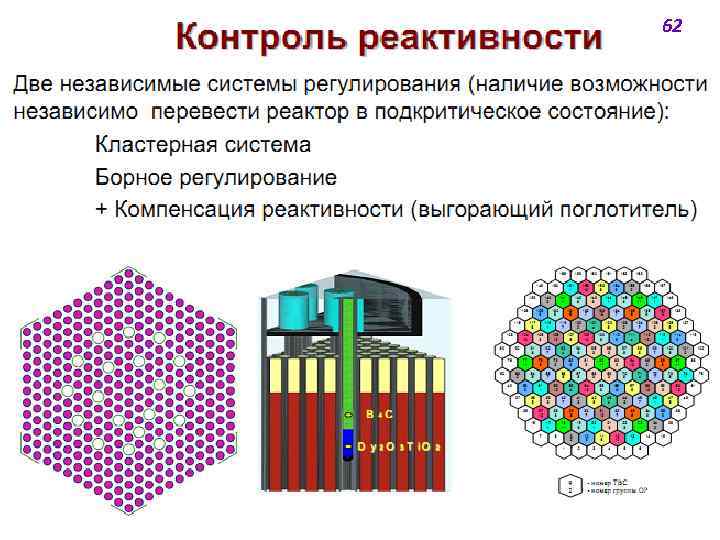

62

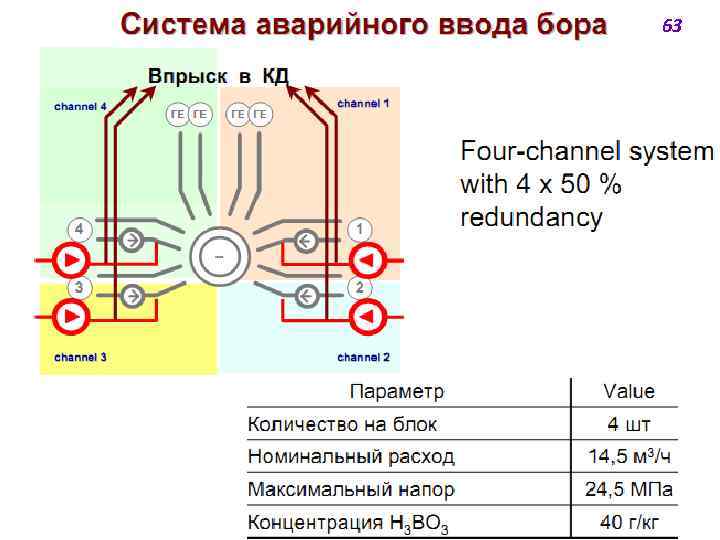

63

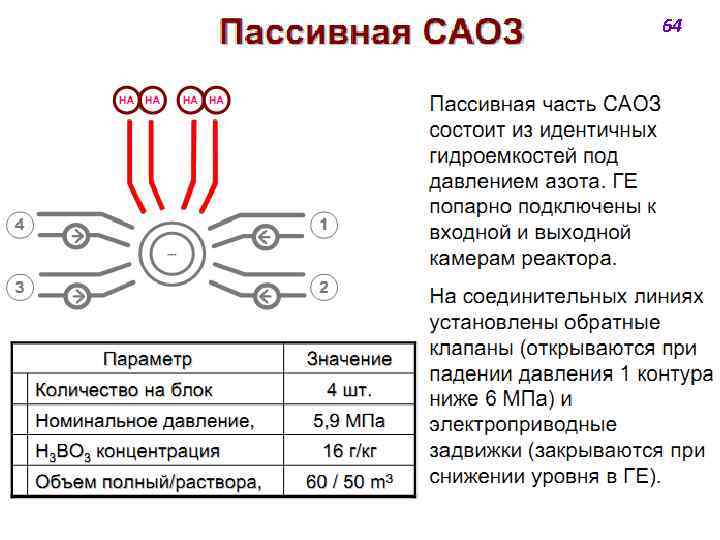

64

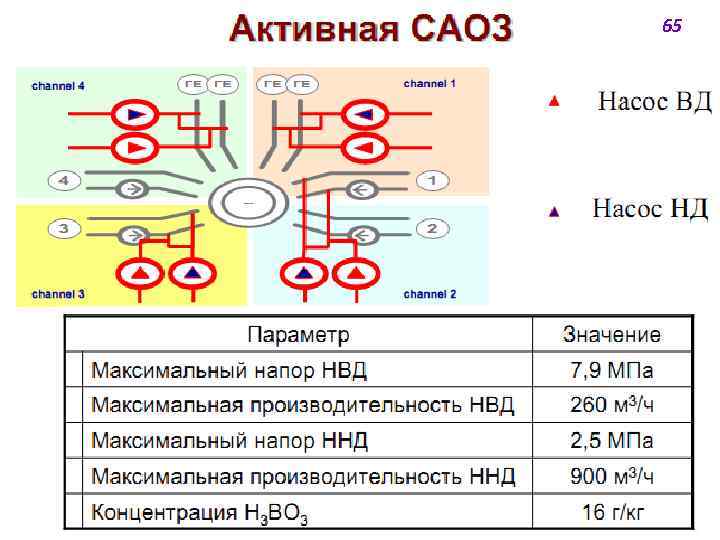

65

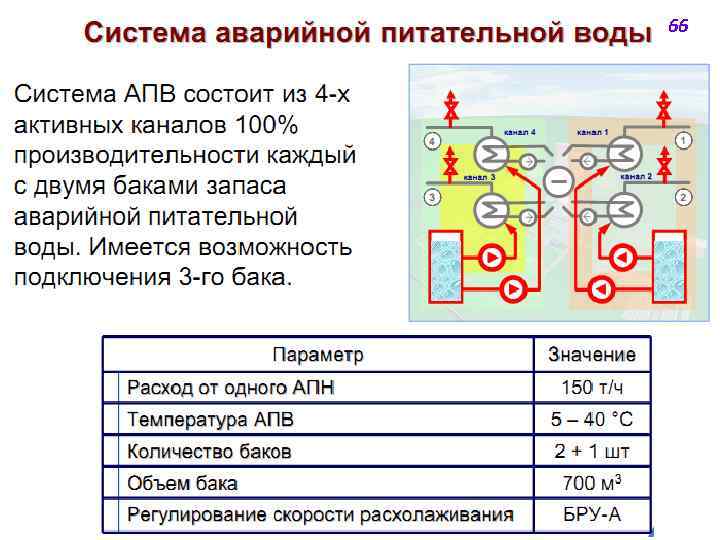

66

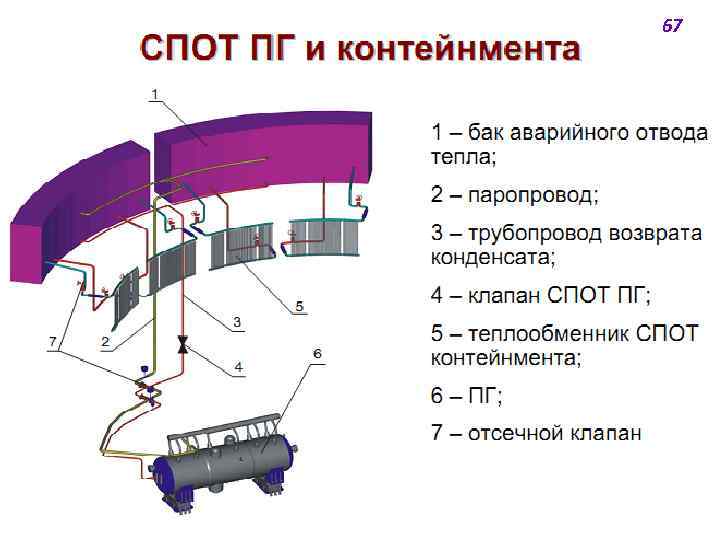

67

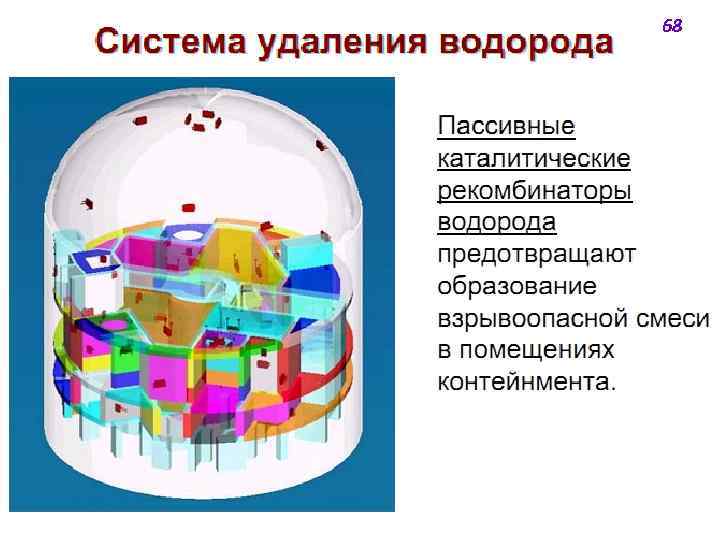

68

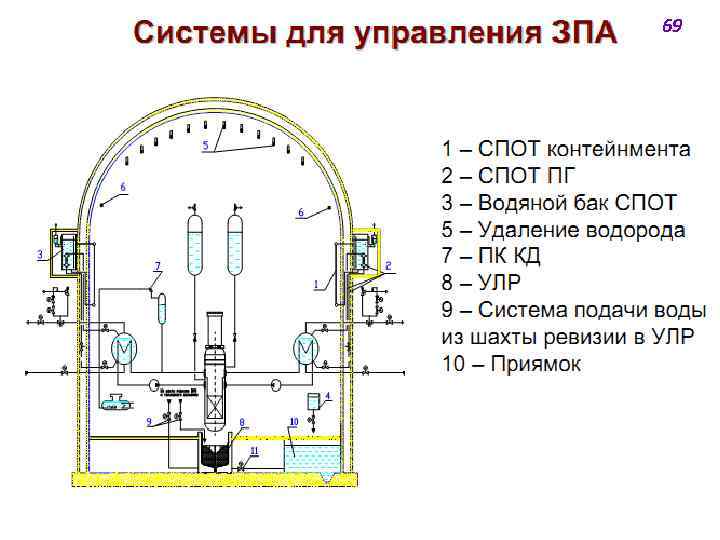

69

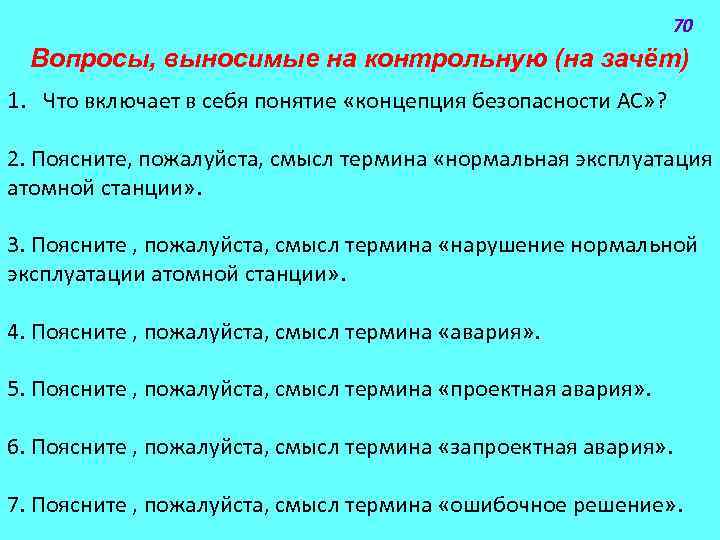

70 Вопросы, выносимые на контрольную (на зачёт) 1. Что включает в себя понятие «концепция безопасности АС» ? 2. Поясните, пожалуйста, смысл термина «нормальная эксплуатация атомной станции» . 3. Поясните , пожалуйста, смысл термина «нарушение нормальной эксплуатации атомной станции» . 4. Поясните , пожалуйста, смысл термина «авария» . 5. Поясните , пожалуйста, смысл термина «проектная авария» . 6. Поясните , пожалуйста, смысл термина «запроектная авария» . 7. Поясните , пожалуйста, смысл термина «ошибочное решение» .

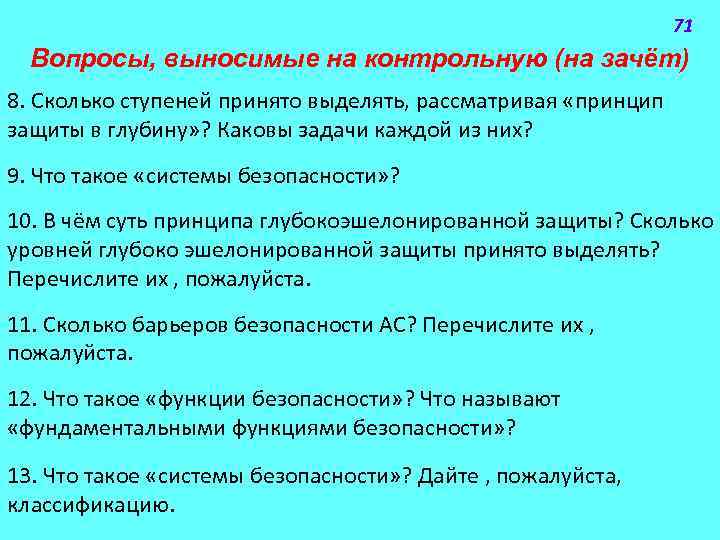

71 Вопросы, выносимые на контрольную (на зачёт) 8. Сколько ступеней принято выделять, рассматривая «принцип защиты в глубину» ? Каковы задачи каждой из них? 9. Что такое «системы безопасности» ? 10. В чём суть принципа глубокоэшелонированной защиты? Сколько уровней глубоко эшелонированной защиты принято выделять? Перечислите их , пожалуйста. 11. Сколько барьеров безопасности АС? Перечислите их , пожалуйста. 12. Что такое «функции безопасности» ? Что называют «фундаментальными функциями безопасности» ? 13. Что такое «системы безопасности» ? Дайте , пожалуйста, классификацию.
