XSLT Trasformazioni XSL Ing. Luca Sabatucci

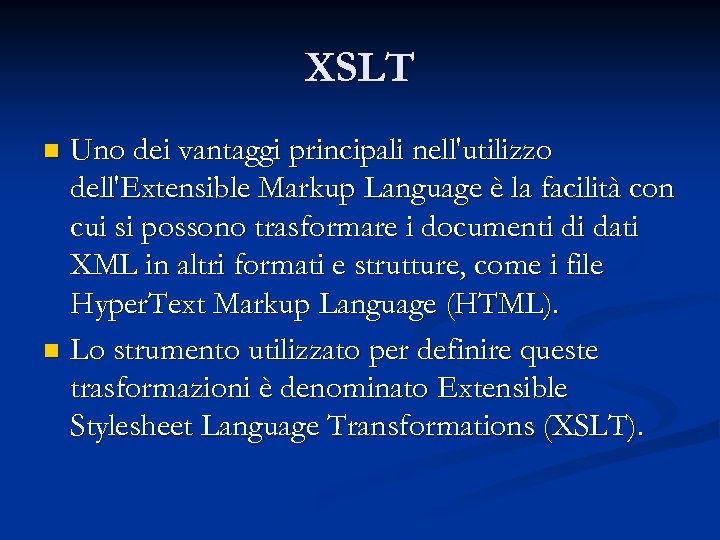

XSLT Uno dei vantaggi principali nell'utilizzo dell'Extensible Markup Language è la facilità con cui si possono trasformare i documenti di dati XML in altri formati e strutture, come i file Hyper. Text Markup Language (HTML). n Lo strumento utilizzato per definire queste trasformazioni è denominato Extensible Stylesheet Language Transformations (XSLT). n
Foglio di stile Un insieme di regole che permettono di trasformare un documento in un altro documento si chiama foglio di stile n Un foglio di stile si definisce mediante l’XSL n XSL è una applicazione XML n
Processo di trasformazione n La trasformazione avviene tramite un processore chiamato elaboratore XSLT

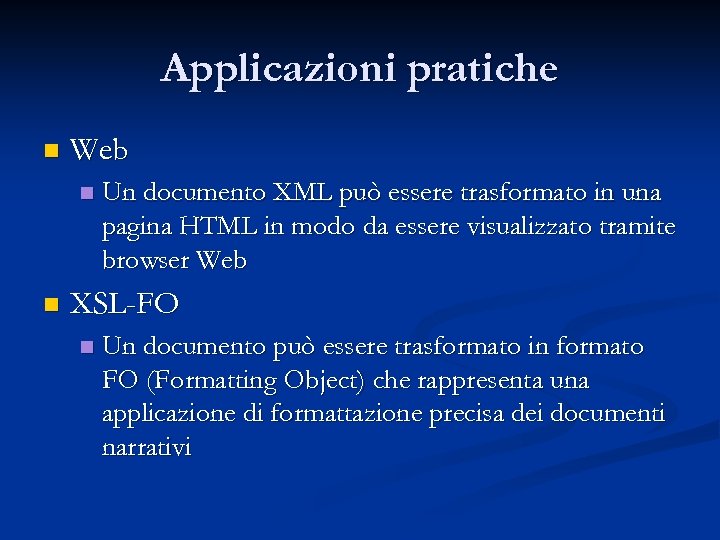

Applicazioni pratiche n Web n n Un documento XML può essere trasformato in una pagina HTML in modo da essere visualizzato tramite browser Web XSL-FO n Un documento può essere trasformato in formato FO (Formatting Object) che rappresenta una applicazione di formattazione precisa dei documenti narrativi

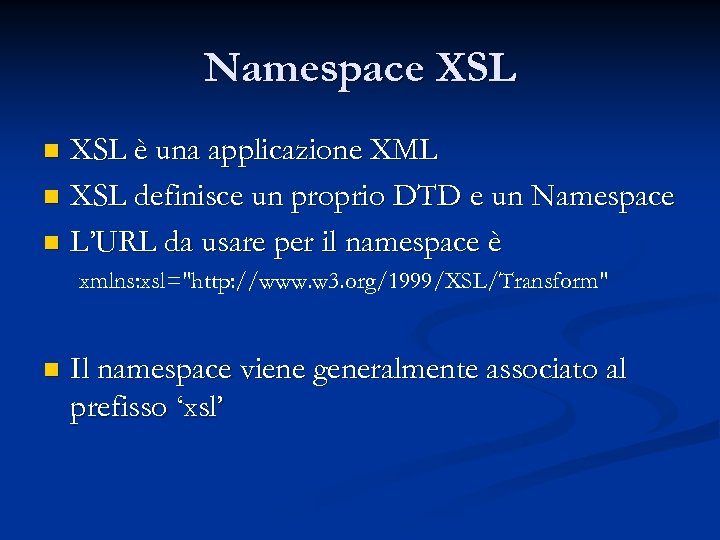

Namespace XSL è una applicazione XML n XSL definisce un proprio DTD e un Namespace n L’URL da usare per il namespace è n xmlns: xsl="http: //www. w 3. org/1999/XSL/Transform" n Il namespace viene generalmente associato al prefisso ‘xsl’

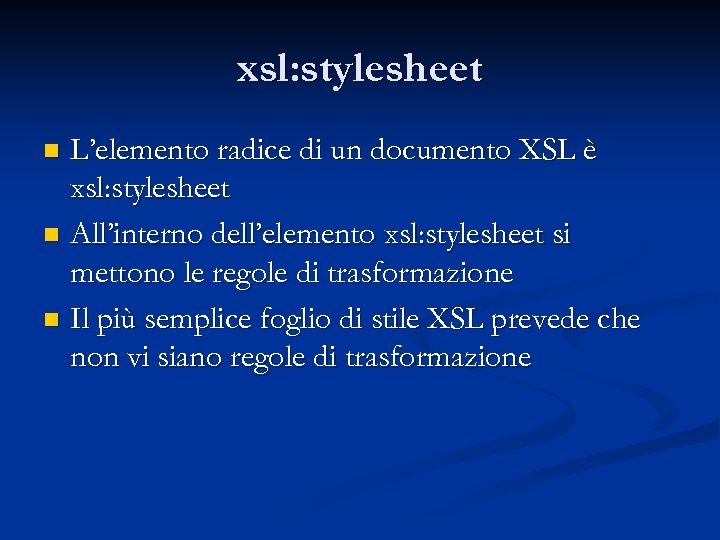

xsl: stylesheet L’elemento radice di un documento XSL è xsl: stylesheet n All’interno dell’elemento xsl: stylesheet si mettono le regole di trasformazione n Il più semplice foglio di stile XSL prevede che non vi siano regole di trasformazione n

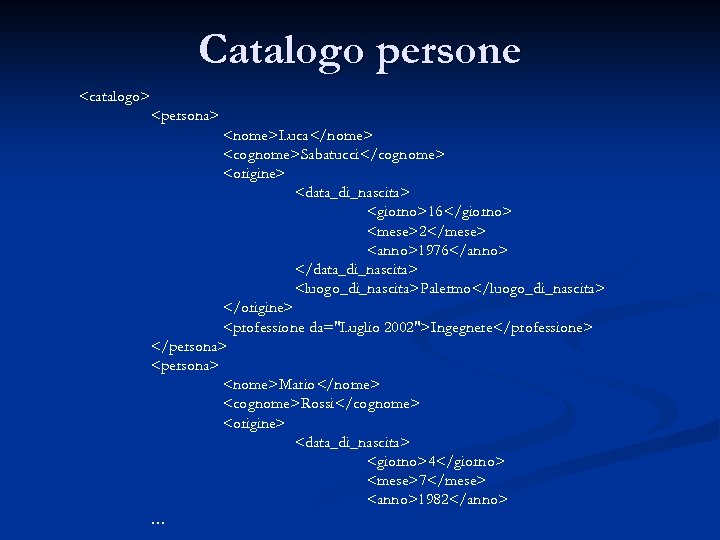

Catalogo persone <catalogo> <persona> <nome>Luca</nome> <cognome>Sabatucci</cognome> <origine> <data_di_nascita> <giorno>16</giorno> <mese>2</mese> <anno>1976</anno> </data_di_nascita> <luogo_di_nascita>Palermo</luogo_di_nascita> </origine> <professione da="Luglio 2002">Ingegnere</professione> </persona> <nome>Mario</nome> <cognome>Rossi</cognome> <origine> <data_di_nascita> <giorno>4</giorno> <mese>7</mese> <anno>1982</anno> …

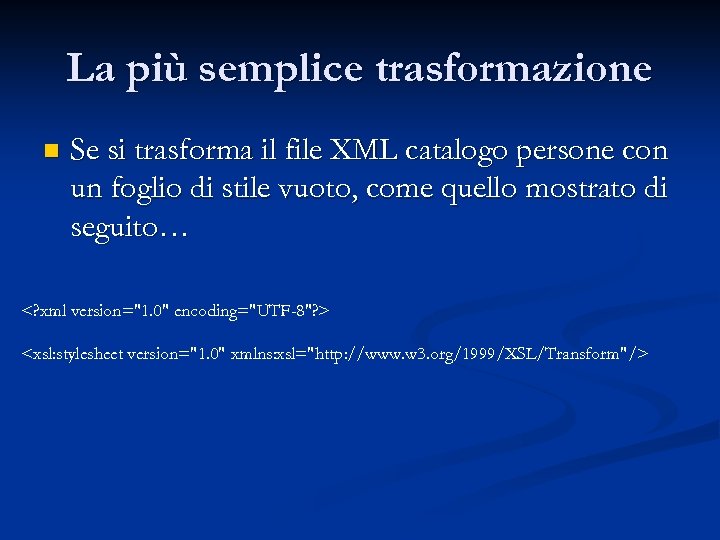

La più semplice trasformazione n Se si trasforma il file XML catalogo persone con un foglio di stile vuoto, come quello mostrato di seguito… <? xml version="1. 0" encoding="UTF-8"? > <xsl: stylesheet version="1. 0" xmlns: xsl="http: //www. w 3. org/1999/XSL/Transform"/>

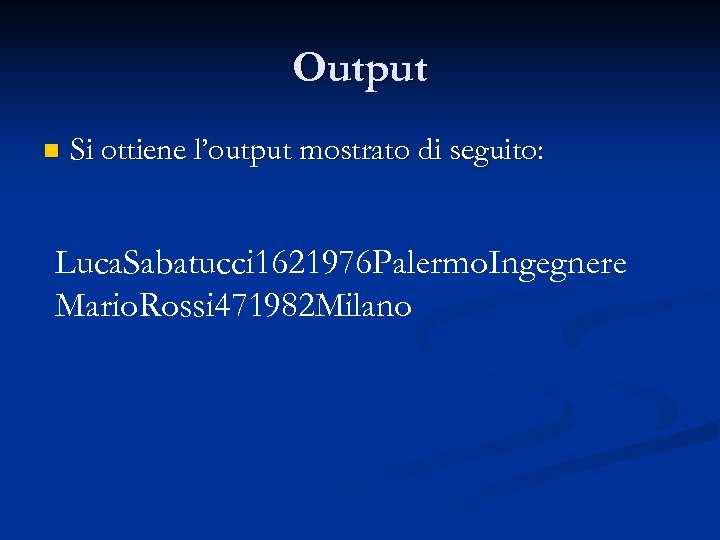

Output n Si ottiene l’output mostrato di seguito: Luca. Sabatucci 1621976 Palermo. Ingegnere Mario. Rossi 471982 Milano

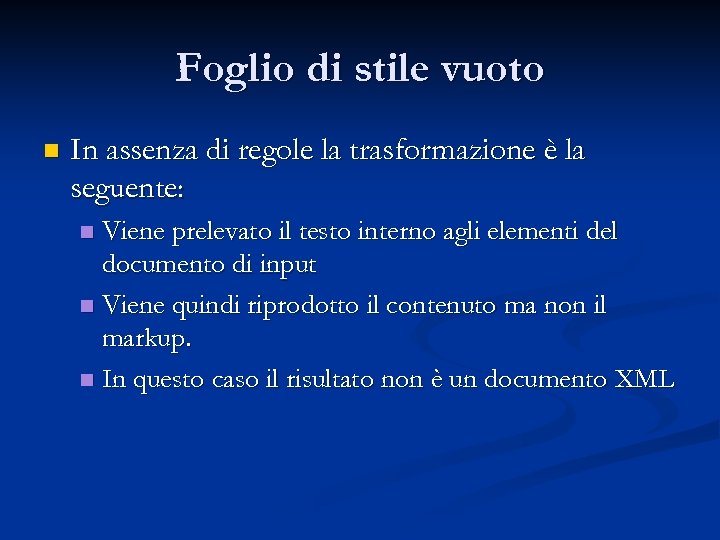

Foglio di stile vuoto n In assenza di regole la trasformazione è la seguente: Viene prelevato il testo interno agli elementi del documento di input n Viene quindi riprodotto il contenuto ma non il markup. n In questo caso il risultato non è un documento XML n

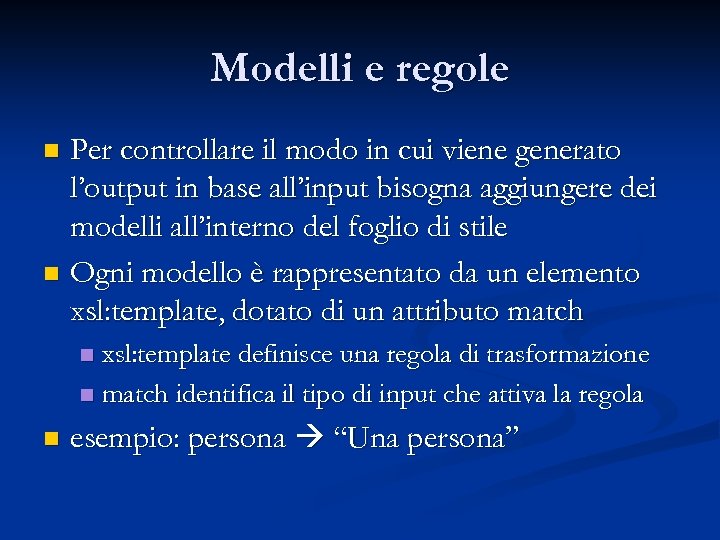

Modelli e regole Per controllare il modo in cui viene generato l’output in base all’input bisogna aggiungere dei modelli all’interno del foglio di stile n Ogni modello è rappresentato da un elemento xsl: template, dotato di un attributo match n xsl: template definisce una regola di trasformazione n match identifica il tipo di input che attiva la regola n n esempio: persona “Una persona”
Esempio n Di seguito viene mostrata la regola corrispondente a: n persona “Una persona” <xsl: stylesheet version="1. 0" xmlns: xsl="http: //www. w 3. org/1999/XSL/Transform"> <xsl: template match="persona">Una persona</xsl: template> </xsl: stylesheet> Output: Una persona

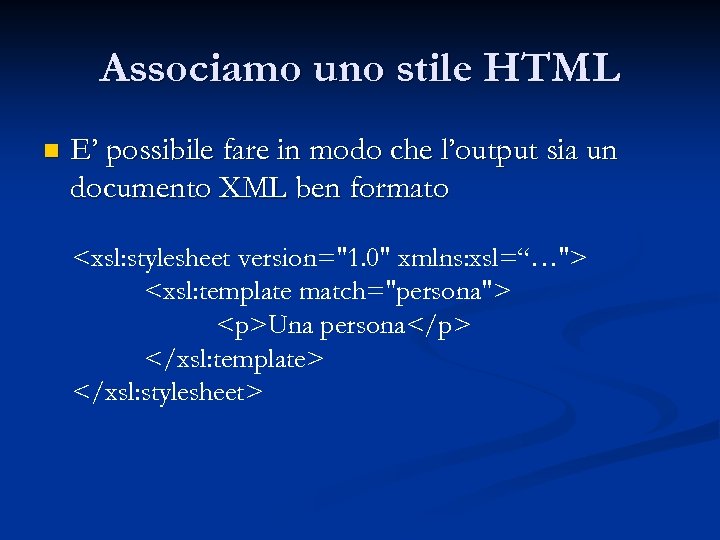

Associamo uno stile HTML n E’ possibile fare in modo che l’output sia un documento XML ben formato <xsl: stylesheet version="1. 0" xmlns: xsl=“…"> <xsl: template match="persona"> <p>Una persona</p> </xsl: template> </xsl: stylesheet>

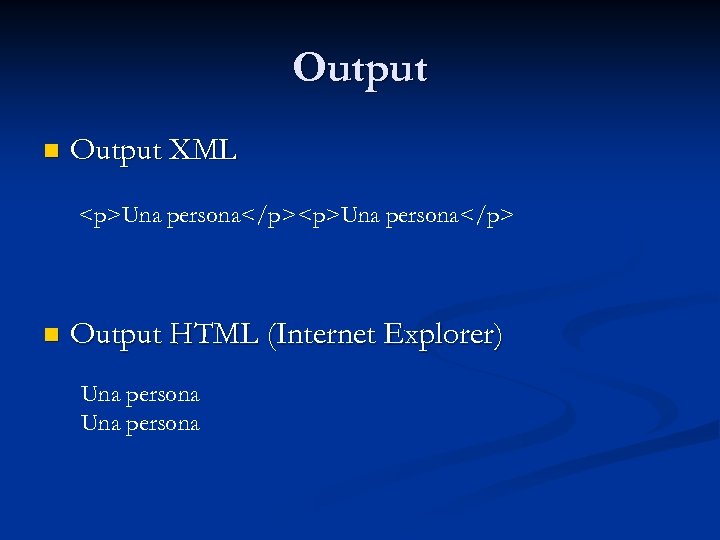

Output n Output XML <p>Una persona</p> n Output HTML (Internet Explorer) Una persona

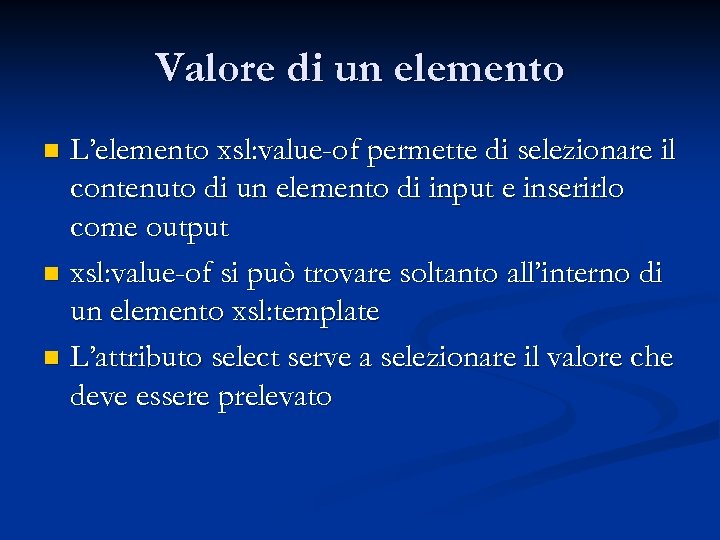

Valore di un elemento L’elemento xsl: value-of permette di selezionare il contenuto di un elemento di input e inserirlo come output n xsl: value-of si può trovare soltanto all’interno di un elemento xsl: template n L’attributo select serve a selezionare il valore che deve essere prelevato n

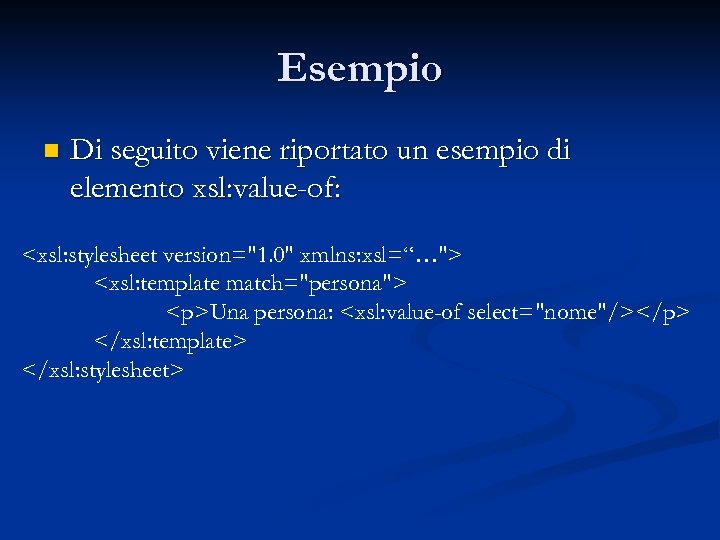

Esempio n Di seguito viene riportato un esempio di elemento xsl: value-of: <xsl: stylesheet version="1. 0" xmlns: xsl=“…"> <xsl: template match="persona"> <p>Una persona: <xsl: value-of select="nome"/></p> </xsl: template> </xsl: stylesheet>

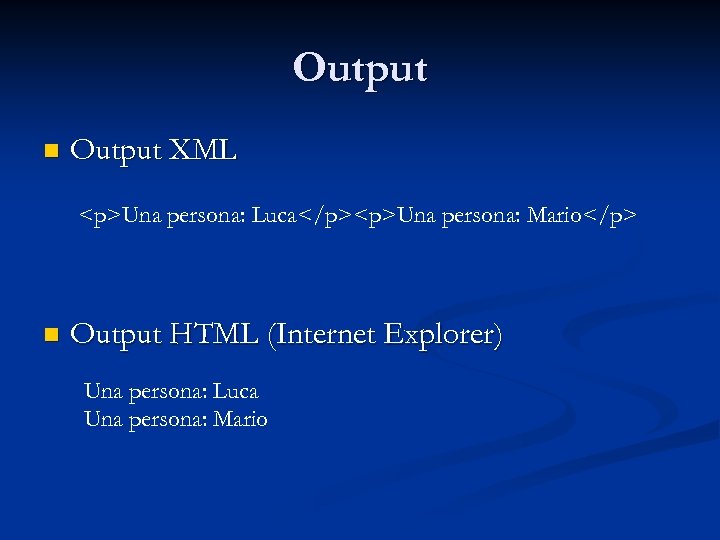

Output n Output XML <p>Una persona: Luca</p><p>Una persona: Mario</p> n Output HTML (Internet Explorer) Una persona: Luca Una persona: Mario

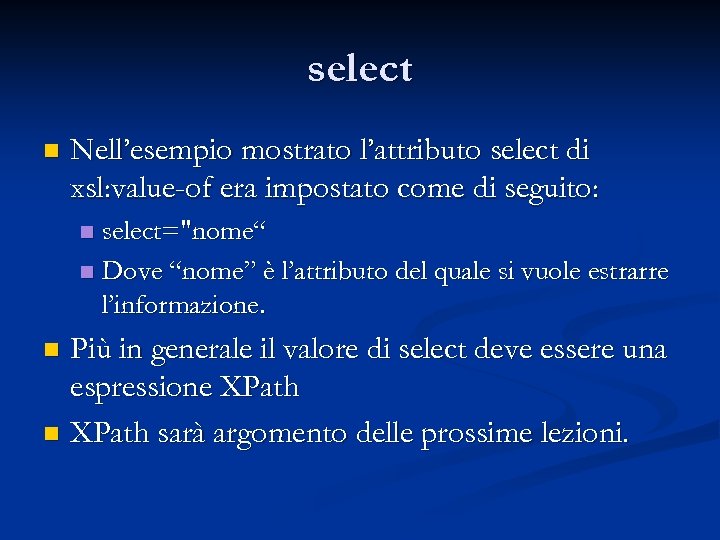

select n Nell’esempio mostrato l’attributo select di xsl: value-of era impostato come di seguito: select="nome“ n Dove “nome” è l’attributo del quale si vuole estrarre l’informazione. n Più in generale il valore di select deve essere una espressione XPath n XPath sarà argomento delle prossime lezioni. n

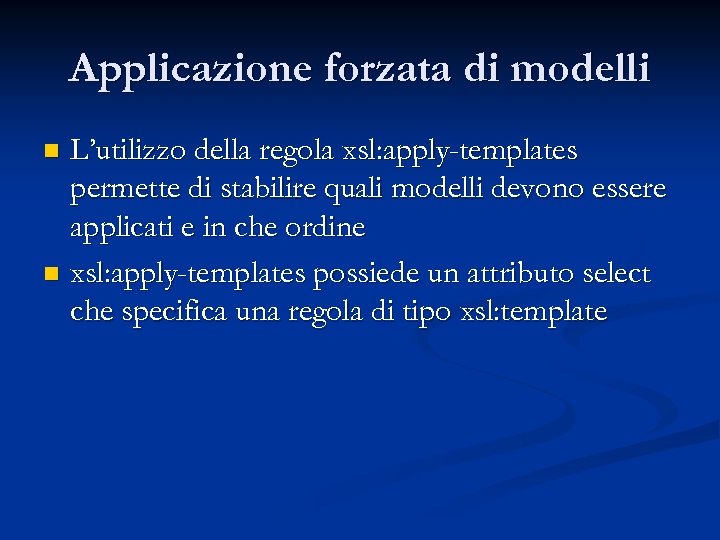

Applicazione forzata di modelli L’utilizzo della regola xsl: apply-templates permette di stabilire quali modelli devono essere applicati e in che ordine n xsl: apply-templates possiede un attributo select che specifica una regola di tipo xsl: template n

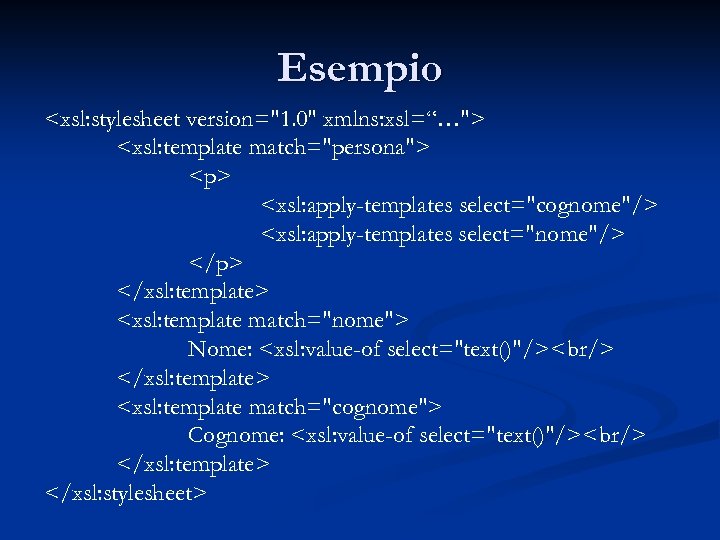

Esempio <xsl: stylesheet version="1. 0" xmlns: xsl=“…"> <xsl: template match="persona"> <p> <xsl: apply-templates select="cognome"/> <xsl: apply-templates select="nome"/> </p> </xsl: template> <xsl: template match="nome"> Nome: <xsl: value-of select="text()"/><br/> </xsl: template> <xsl: template match="cognome"> Cognome: <xsl: value-of select="text()"/><br/> </xsl: template> </xsl: stylesheet>
select n A differenza del primo esempio in cui l’attributo select di xsl: value-of era impostato come: n n select="nome“ In questo esempio si ha: select="text()” n Dove “text()” è una espressione XPath che sta ad indicare che dell’elemento corrente (nell’esempio si trattava del nome o del cognome) deve essere prelevato il testo in esso contenuto. n

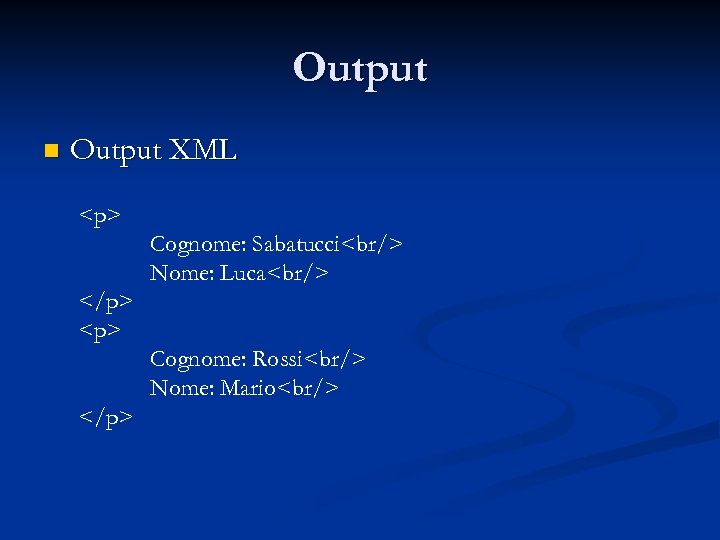

Output n Output XML <p> Cognome: Sabatucci<br/> Nome: Luca<br/> </p> <p> Cognome: Rossi<br/> Nome: Mario<br/> </p>

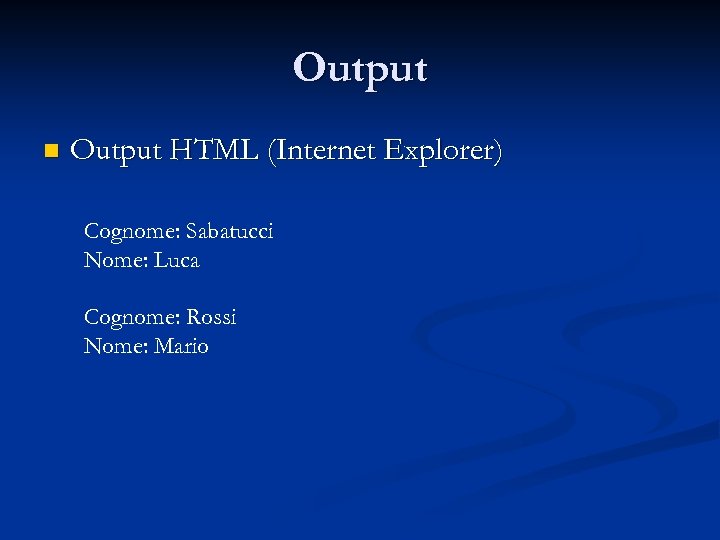

Output n Output HTML (Internet Explorer) Cognome: Sabatucci Nome: Luca Cognome: Rossi Nome: Mario

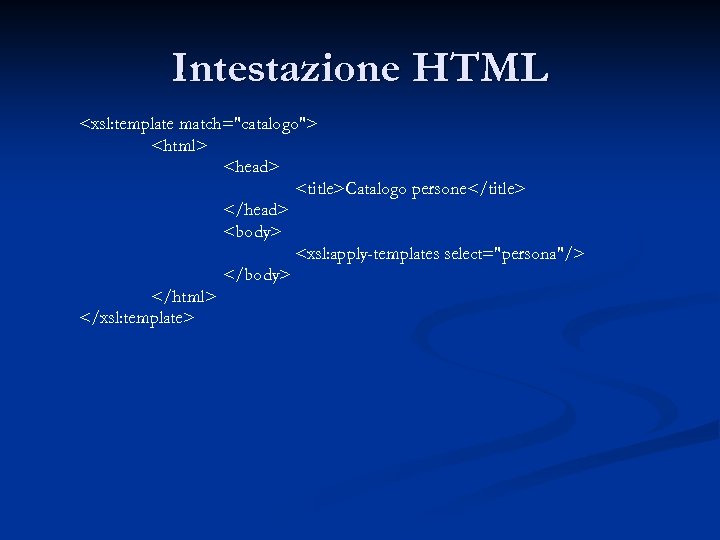

Intestazione HTML <xsl: template match="catalogo"> <html> <head> <title>Catalogo persone</title> </head> <body> <xsl: apply-templates select="persona"/> </body> </html> </xsl: template>

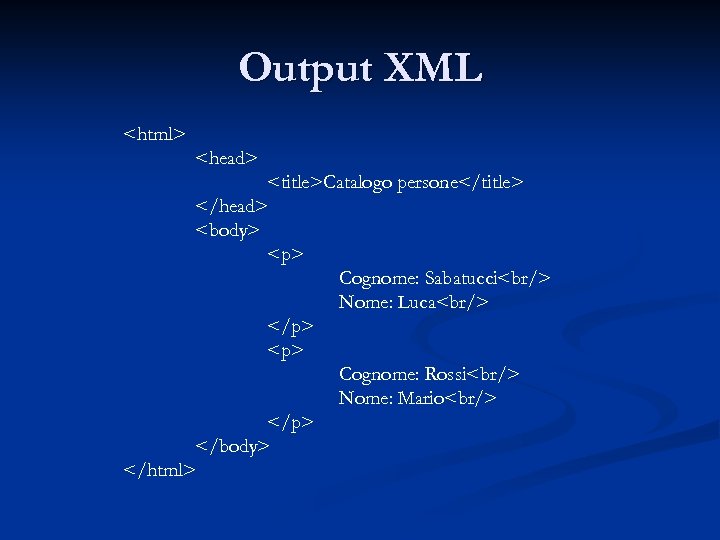

Output XML <html> <head> <title>Catalogo persone</title> </head> <body> <p> Cognome: Sabatucci<br/> Nome: Luca<br/> </p> <p> Cognome: Rossi<br/> Nome: Mario<br/> </p> </body> </html>
Creazione di attributi

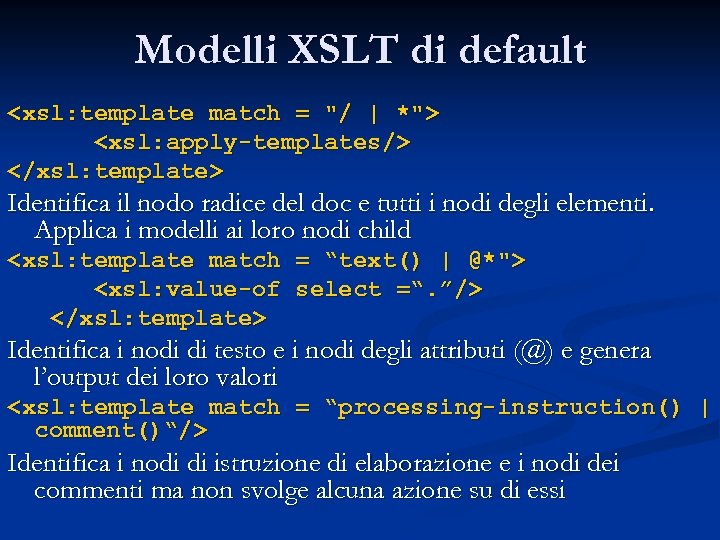

Modelli XSLT di default <xsl: template match = "/ | *"> <xsl: apply-templates/> </xsl: template> Identifica il nodo radice del doc e tutti i nodi degli elementi. Applica i modelli ai loro nodi child <xsl: template match = “text() | @*"> <xsl: value-of select =“. ”/> </xsl: template> Identifica i nodi di testo e i nodi degli attributi (@) e genera l’output dei loro valori <xsl: template match = “processing-instruction() | comment()“/> Identifica i nodi di istruzione di elaborazione e i nodi dei commenti ma non svolge alcuna azione su di essi

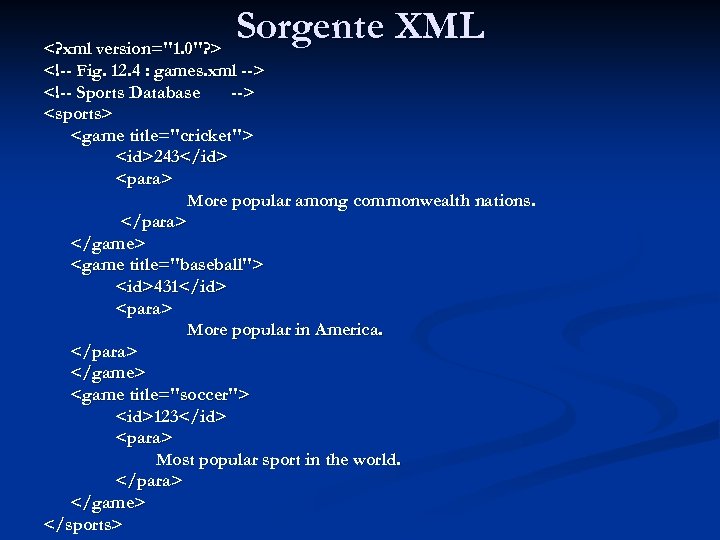

Sorgente XML <? xml version="1. 0"? > <!-- Fig. 12. 4 : games. xml --> <!-- Sports Database --> <sports> <game title="cricket"> <id>243</id> <para> More popular among commonwealth nations. </para> </game> <game title="baseball"> <id>431</id> <para> More popular in America. </para> </game> <game title="soccer"> <id>123</id> <para> Most popular sport in the world. </para> </game> </sports>

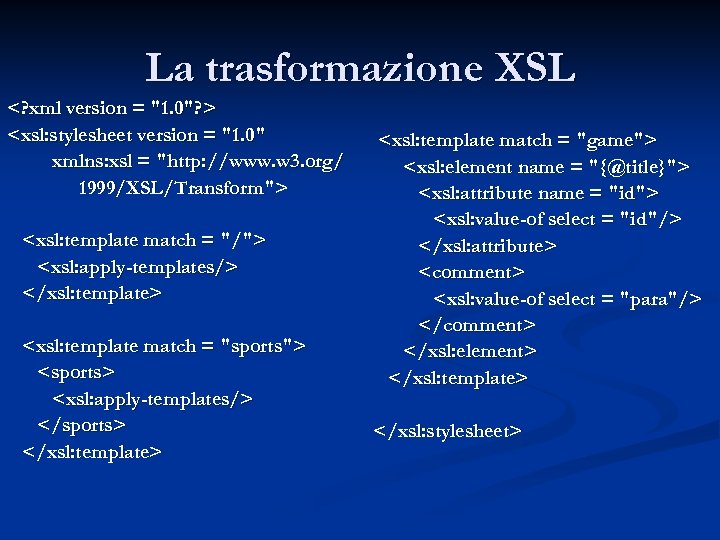

La trasformazione XSL <? xml version = "1. 0"? > <xsl: stylesheet version = "1. 0" xmlns: xsl = "http: //www. w 3. org/ 1999/XSL/Transform"> <xsl: template match = "/"> <xsl: apply-templates/> </xsl: template> <xsl: template match = "sports"> <sports> <xsl: apply-templates/> </sports> </xsl: template> <xsl: template match = "game"> <xsl: element name = "{@title}"> <xsl: attribute name = "id"> <xsl: value-of select = "id"/> </xsl: attribute> <comment> <xsl: value-of select = "para"/> </comment> </xsl: element> </xsl: template> </xsl: stylesheet>

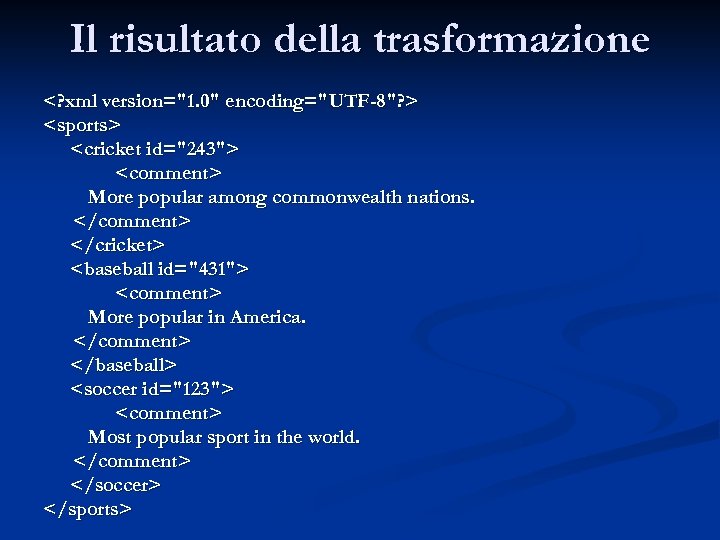

Il risultato della trasformazione <? xml version="1. 0" encoding="UTF-8"? > <sports> <cricket id="243"> <comment> More popular among commonwealth nations. </comment> </cricket> <baseball id="431"> <comment> More popular in America. </comment> </baseball> <soccer id="123"> <comment> Most popular sport in the world. </comment> </soccer> </sports>
Iterazioni e ordinamento

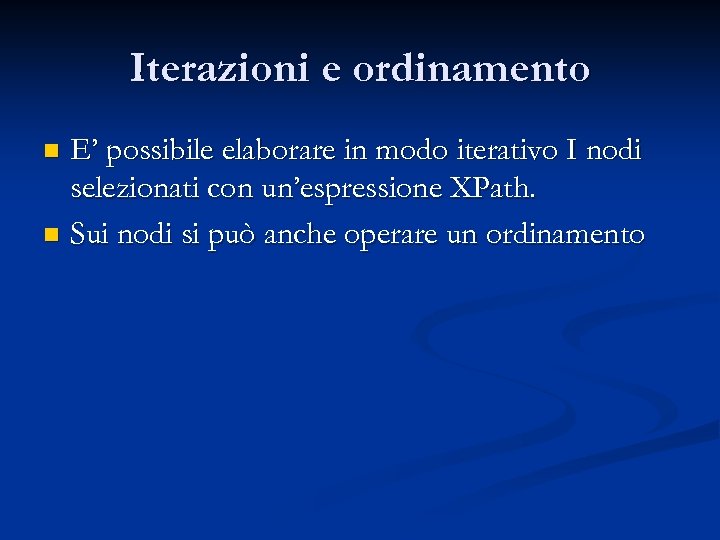

Iterazioni e ordinamento E’ possibile elaborare in modo iterativo I nodi selezionati con un’espressione XPath. n Sui nodi si può anche operare un ordinamento n

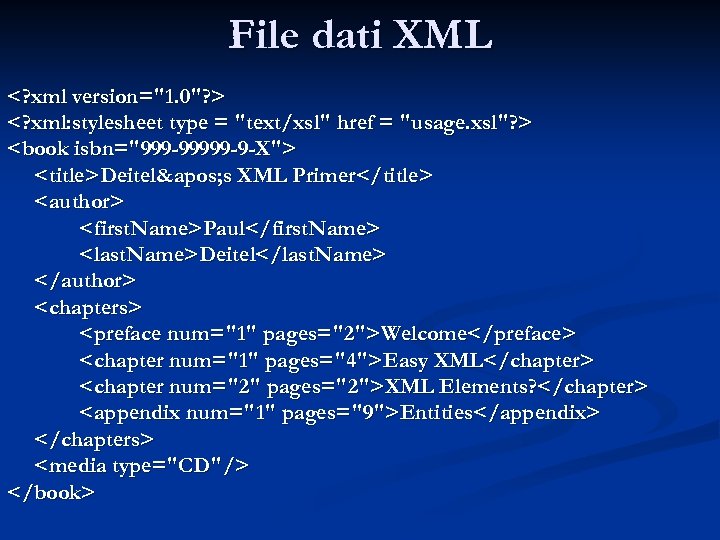

File dati XML <? xml version="1. 0"? > <? xml: stylesheet type = "text/xsl" href = "usage. xsl"? > <book isbn="999 -99999 -9 -X"> <title>Deitel' s XML Primer</title> <author> <first. Name>Paul</first. Name> <last. Name>Deitel</last. Name> </author> <chapters> <preface num="1" pages="2">Welcome</preface> <chapter num="1" pages="4">Easy XML</chapter> <chapter num="2" pages="2">XML Elements? </chapter> <appendix num="1" pages="9">Entities</appendix> </chapters> <media type="CD"/> </book>

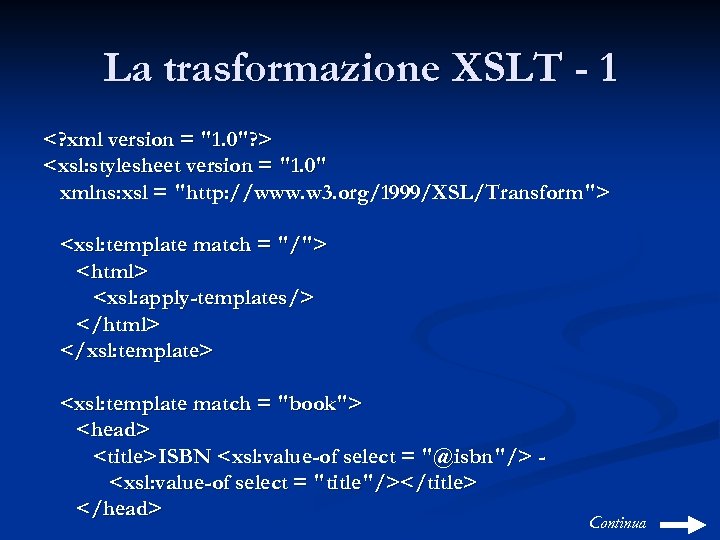

La trasformazione XSLT - 1 <? xml version = "1. 0"? > <xsl: stylesheet version = "1. 0" xmlns: xsl = "http: //www. w 3. org/1999/XSL/Transform"> <xsl: template match = "/"> <html> <xsl: apply-templates/> </html> </xsl: template> <xsl: template match = "book"> <head> <title>ISBN <xsl: value-of select = "@isbn"/> <xsl: value-of select = "title"/></title> </head> Continua

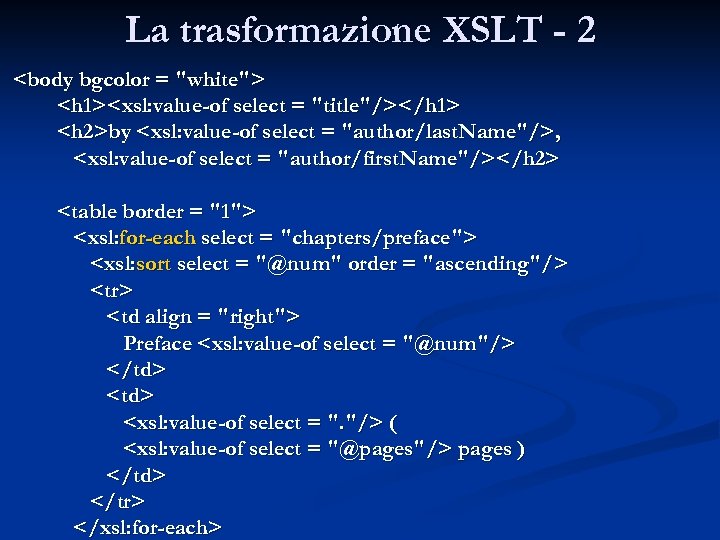

La trasformazione XSLT - 2 <body bgcolor = "white"> <h 1><xsl: value-of select = "title"/></h 1> <h 2>by <xsl: value-of select = "author/last. Name"/>, <xsl: value-of select = "author/first. Name"/></h 2> <table border = "1"> <xsl: for-each select = "chapters/preface"> <xsl: sort select = "@num" order = "ascending"/> <tr> <td align = "right"> Preface <xsl: value-of select = "@num"/> </td> <xsl: value-of select = ". "/> ( <xsl: value-of select = "@pages"/> pages ) </td> </tr> </xsl: for-each>

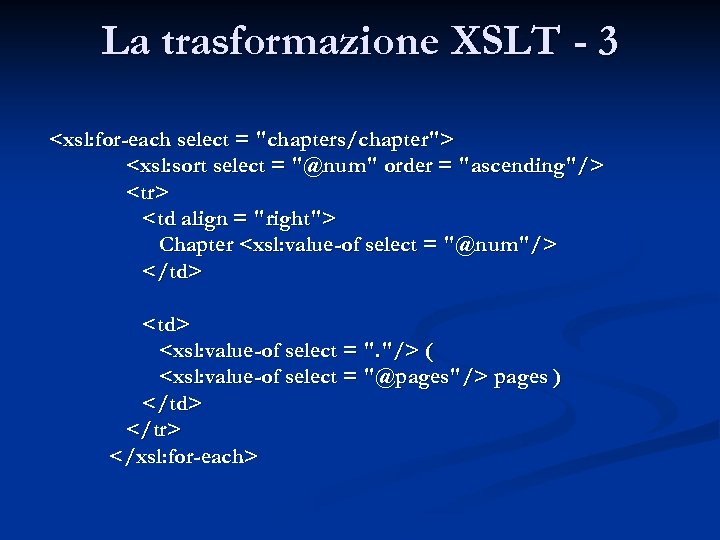

La trasformazione XSLT - 3 <xsl: for-each select = "chapters/chapter"> <xsl: sort select = "@num" order = "ascending"/> <tr> <td align = "right"> Chapter <xsl: value-of select = "@num"/> </td> <xsl: value-of select = ". "/> ( <xsl: value-of select = "@pages"/> pages ) </td> </tr> </xsl: for-each>

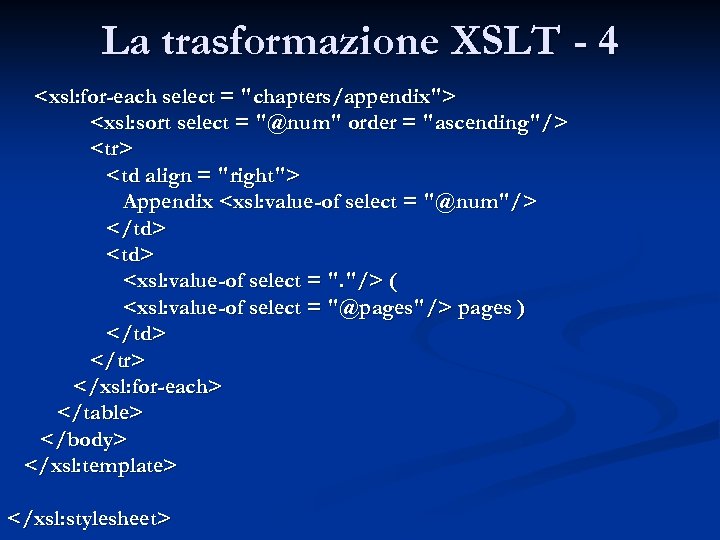

La trasformazione XSLT - 4 <xsl: for-each select = "chapters/appendix"> <xsl: sort select = "@num" order = "ascending"/> <tr> <td align = "right"> Appendix <xsl: value-of select = "@num"/> </td> <xsl: value-of select = ". "/> ( <xsl: value-of select = "@pages"/> pages ) </td> </tr> </xsl: for-each> </table> </body> </xsl: template> </xsl: stylesheet>

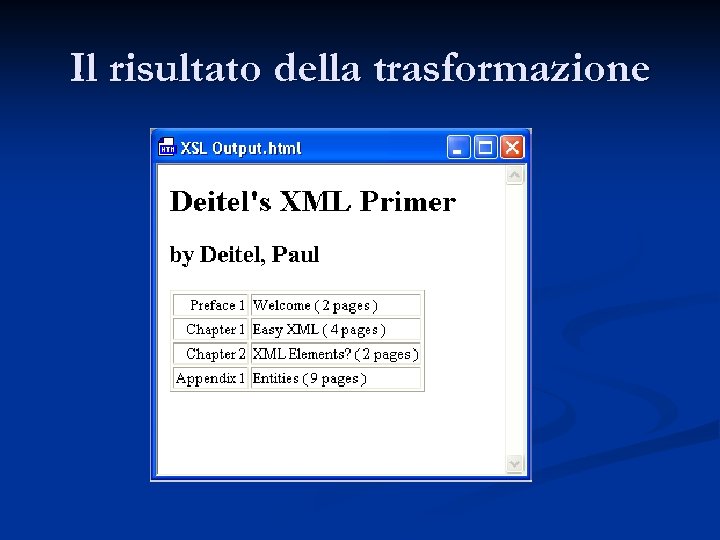

Il risultato della trasformazione

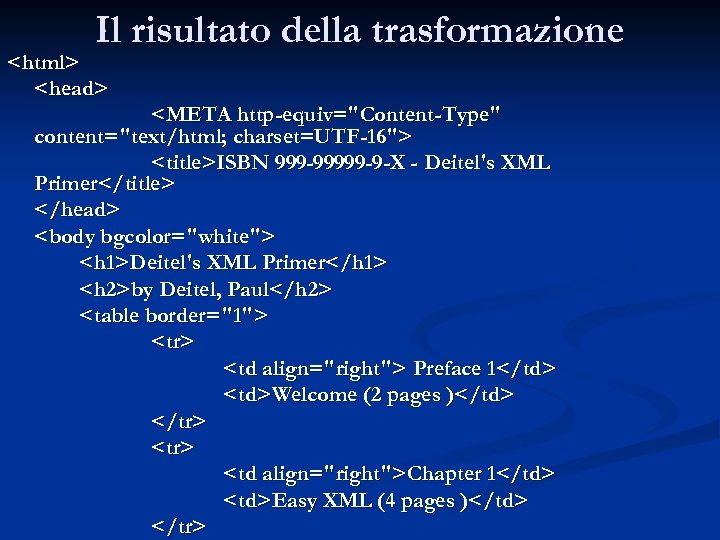

Il risultato della trasformazione <html> <head> <META http-equiv="Content-Type" content="text/html; charset=UTF-16"> <title>ISBN 999 -99999 -9 -X - Deitel's XML Primer</title> </head> <body bgcolor="white"> <h 1>Deitel's XML Primer</h 1> <h 2>by Deitel, Paul</h 2> <table border="1"> <tr> <td align="right"> Preface 1</td> <td>Welcome (2 pages )</td> </tr> <td align="right">Chapter 1</td> <td>Easy XML (4 pages )</td> </tr>

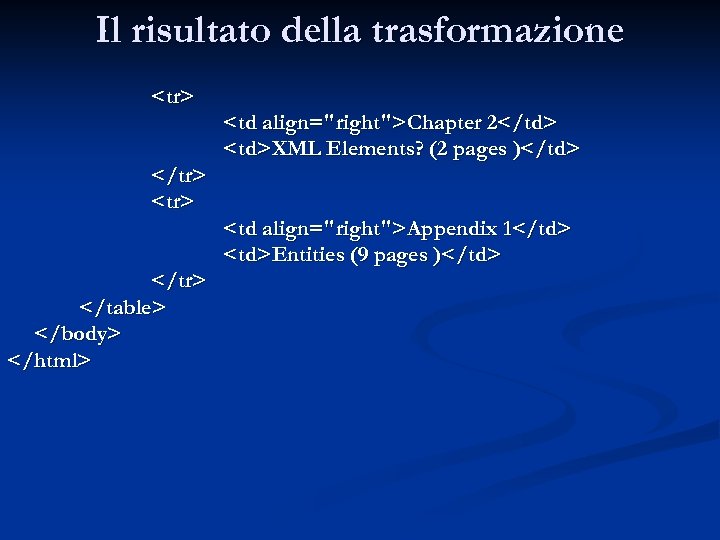

Il risultato della trasformazione <tr> <td align="right">Chapter 2</td> <td>XML Elements? (2 pages )</td> </tr> <td align="right">Appendix 1</td> <td>Entities (9 pages )</td> </tr> </table> </body> </html>
Istruzioni Condizionali

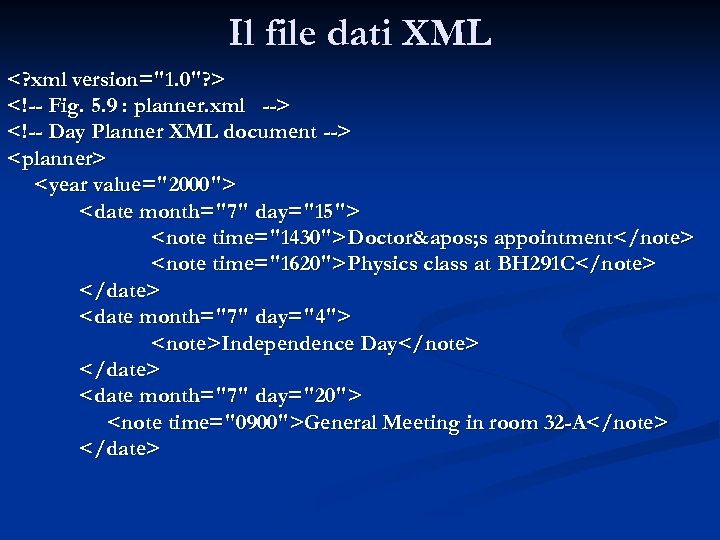

Il file dati XML <? xml version="1. 0"? > <!-- Fig. 5. 9 : planner. xml --> <!-- Day Planner XML document --> <planner> <year value="2000"> <date month="7" day="15"> <note time="1430">Doctor' s appointment</note> <note time="1620">Physics class at BH 291 C</note> </date> <date month="7" day="4"> <note>Independence Day</note> </date> <date month="7" day="20"> <note time="0900">General Meeting in room 32 -A</note> </date>

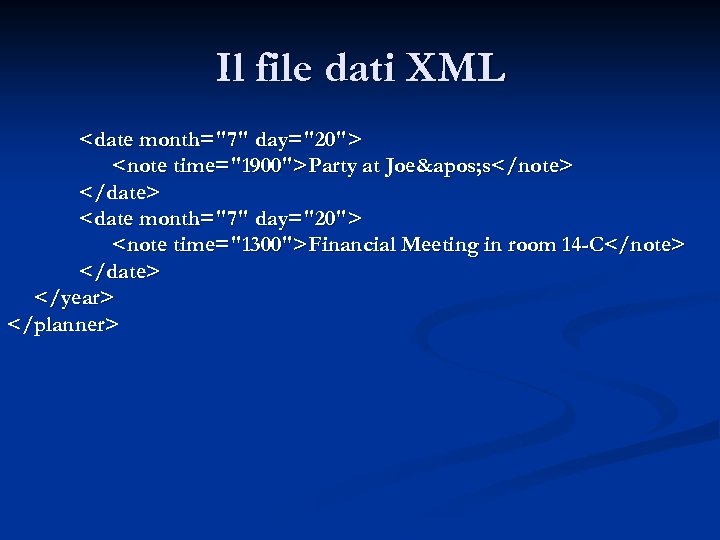

Il file dati XML <date month="7" day="20"> <note time="1900">Party at Joe' s</note> </date> <date month="7" day="20"> <note time="1300">Financial Meeting in room 14 -C</note> </date> </year> </planner>

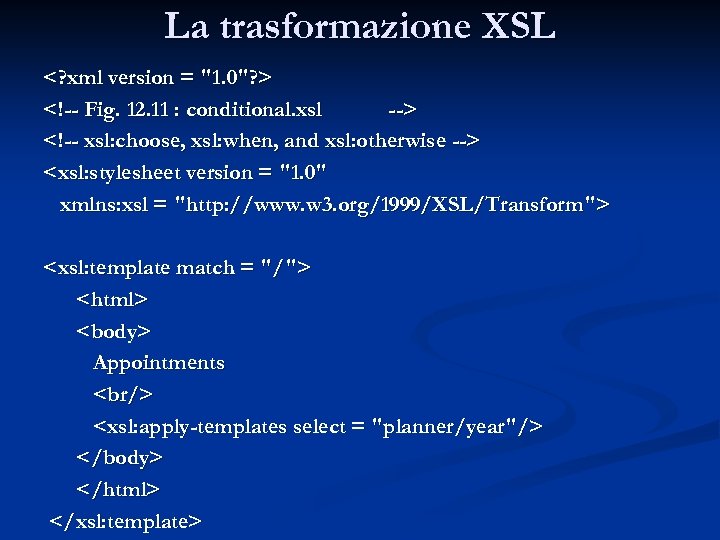

La trasformazione XSL <? xml version = "1. 0"? > <!-- Fig. 12. 11 : conditional. xsl --> <!-- xsl: choose, xsl: when, and xsl: otherwise --> <xsl: stylesheet version = "1. 0" xmlns: xsl = "http: //www. w 3. org/1999/XSL/Transform"> <xsl: template match = "/"> <html> <body> Appointments <br/> <xsl: apply-templates select = "planner/year"/> </body> </html> </xsl: template>

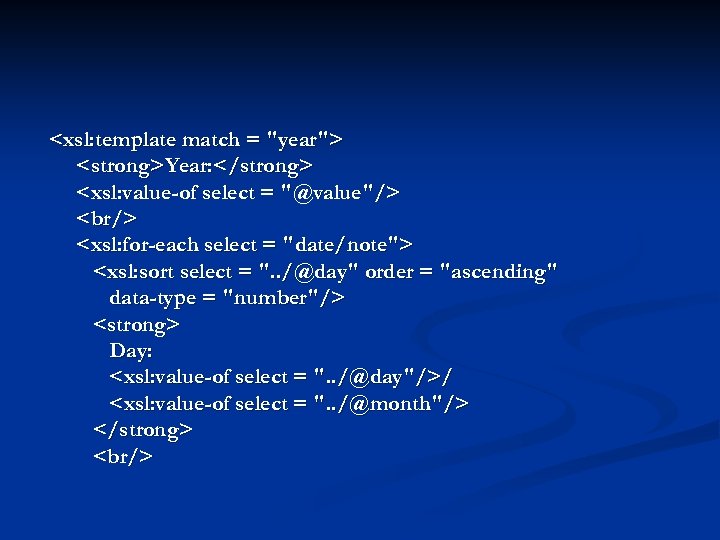

<xsl: template match = "year"> <strong>Year: </strong> <xsl: value-of select = "@value"/> <br/> <xsl: for-each select = "date/note"> <xsl: sort select = ". . /@day" order = "ascending" data-type = "number"/> <strong> Day: <xsl: value-of select = ". . /@day"/>/ <xsl: value-of select = ". . /@month"/> </strong> <br/>

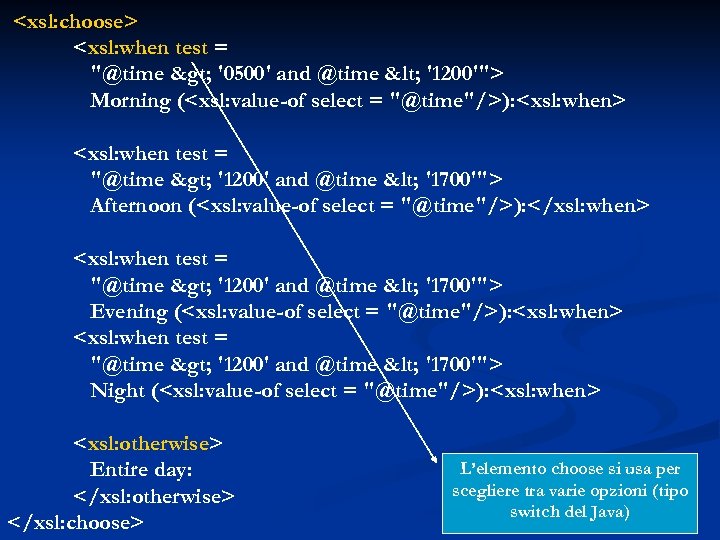

<xsl: choose> <xsl: when test = "@time > '0500' and @time < '1200'"> Morning (<xsl: value-of select = "@time"/>): <xsl: when> <xsl: when test = "@time > '1200' and @time < '1700'"> Afternoon (<xsl: value-of select = "@time"/>): </xsl: when> <xsl: when test = "@time > '1200' and @time < '1700'"> Evening (<xsl: value-of select = "@time"/>): <xsl: when> <xsl: when test = "@time > '1200' and @time < '1700'"> Night (<xsl: value-of select = "@time"/>): <xsl: when> <xsl: otherwise> Entire day: </xsl: otherwise> </xsl: choose> L’elemento choose si usa per scegliere tra varie opzioni (tipo switch del Java)

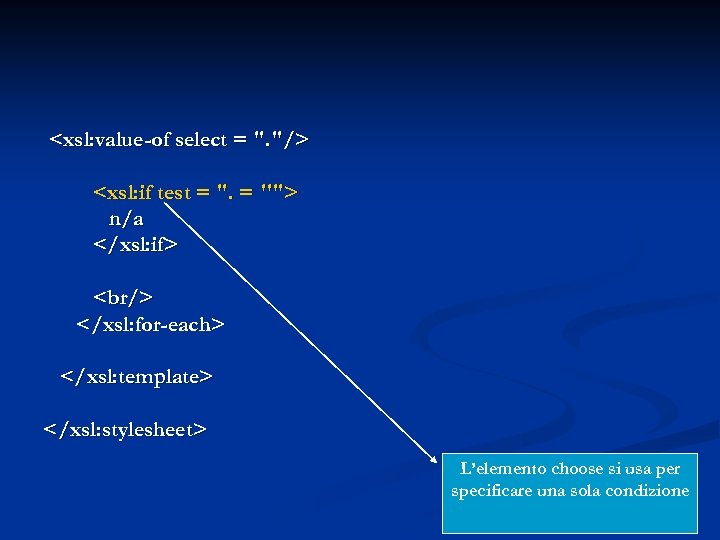

<xsl: value-of select = ". "/> <xsl: if test = ". = ''"> n/a </xsl: if> <br/> </xsl: for-each> </xsl: template> </xsl: stylesheet> L’elemento choose si usa per specificare una sola condizione

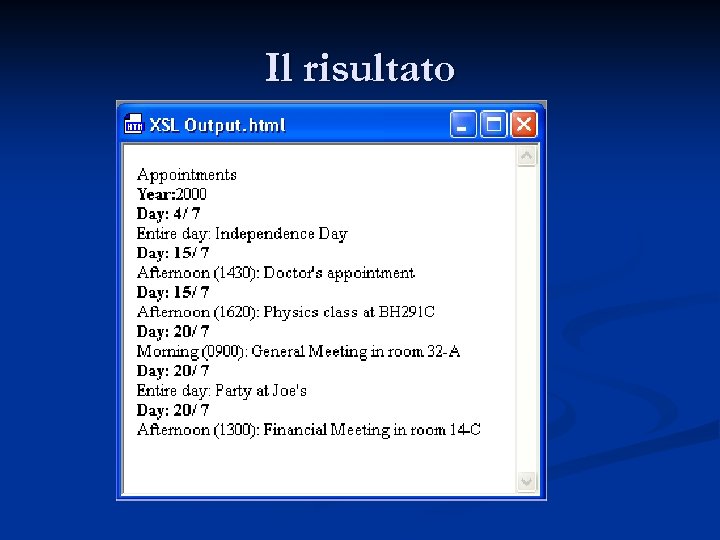

Il risultato

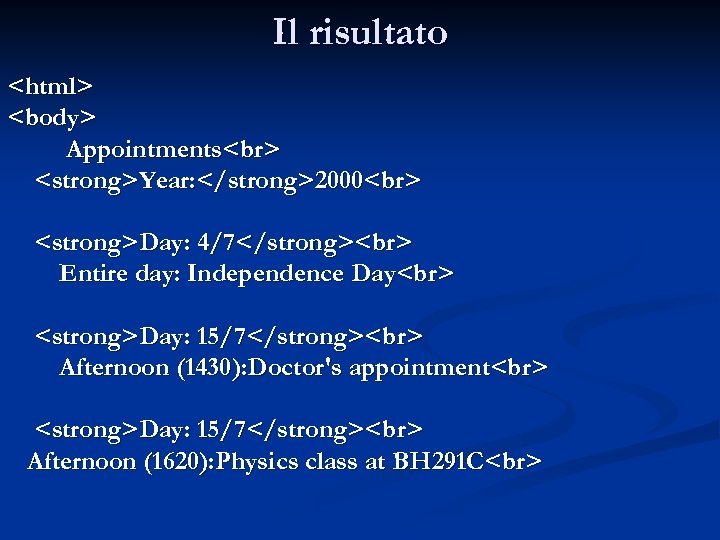

Il risultato <html> <body> Appointments <strong>Year: </strong>2000 <strong>Day: 4/7</strong> Entire day: Independence Day <strong>Day: 15/7</strong> Afternoon (1430): Doctor's appointment <strong>Day: 15/7</strong> Afternoon (1620): Physics class at BH 291 C

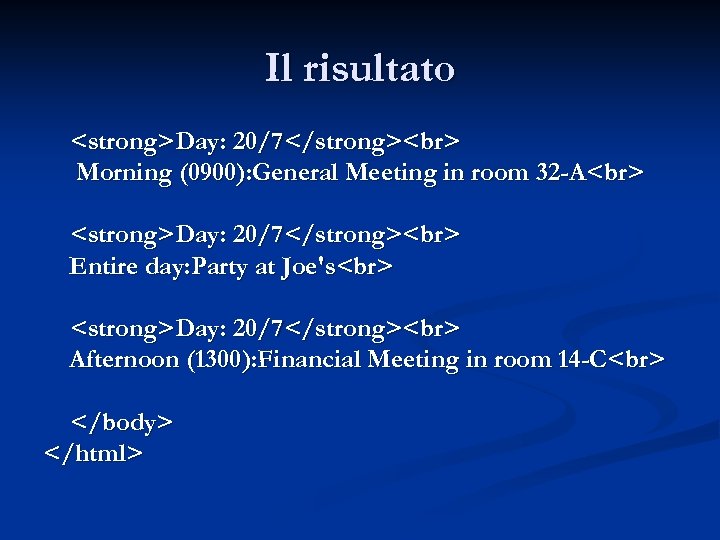

Il risultato <strong>Day: 20/7</strong> Morning (0900): General Meeting in room 32 -A <strong>Day: 20/7</strong> Entire day: Party at Joe's <strong>Day: 20/7</strong> Afternoon (1300): Financial Meeting in room 14 -C </body> </html>
Copiare i nodi

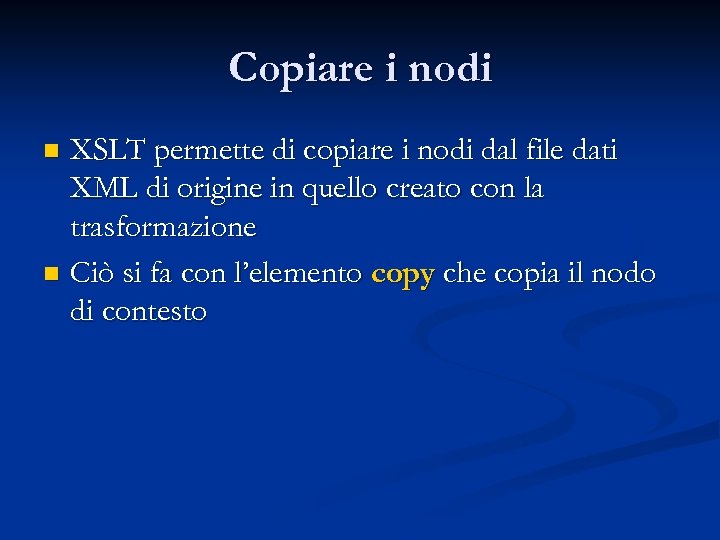

Copiare i nodi XSLT permette di copiare i nodi dal file dati XML di origine in quello creato con la trasformazione n Ciò si fa con l’elemento copy che copia il nodo di contesto n

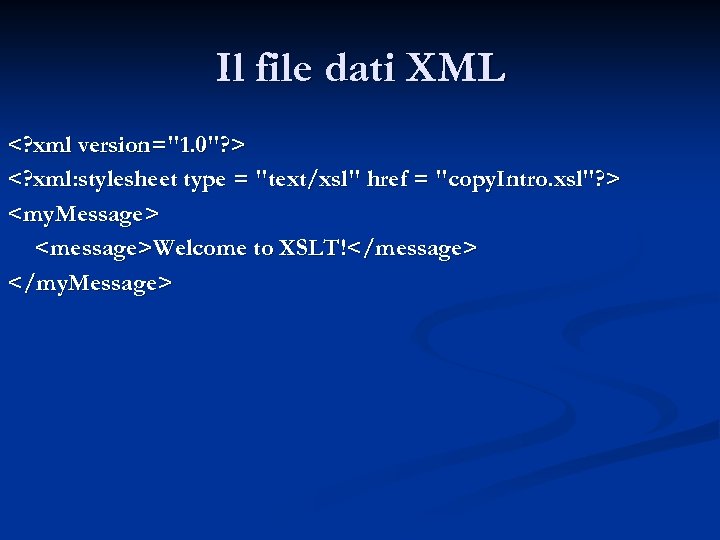

Il file dati XML <? xml version="1. 0"? > <? xml: stylesheet type = "text/xsl" href = "copy. Intro. xsl"? > <my. Message> <message>Welcome to XSLT!</message> </my. Message>
XSLT <? xml version = "1. 0"? > <xsl: stylesheet version = "1. 0" xmlns: xsl = "http: //www. w 3. org/1999/XSL/Transform"> <xsl: template match = "my. Message"> <xsl: copy> <xsl: apply-templates/> </xsl: copy> </xsl: template> <xsl: template match = "message"> <xsl: copy> How about ' Hi World' for a change! </xsl: copy> </xsl: template> </xsl: stylesheet>

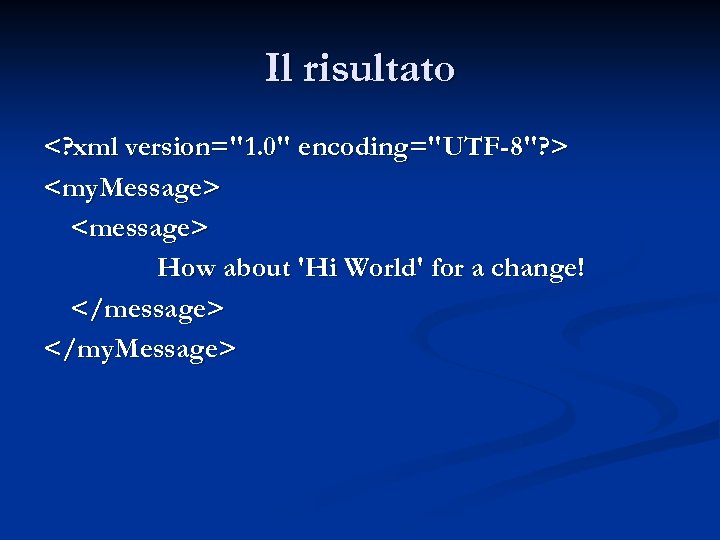

Il risultato <? xml version="1. 0" encoding="UTF-8"? > <my. Message> <message> How about 'Hi World' for a change! </message> </my. Message>
Esercizi

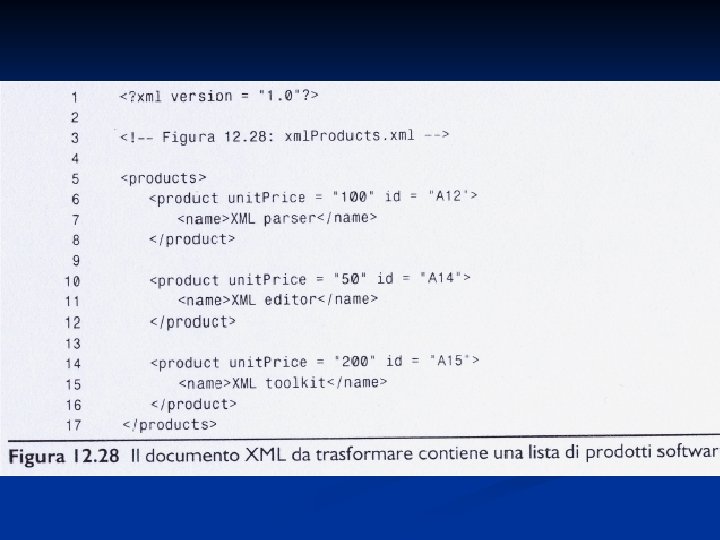

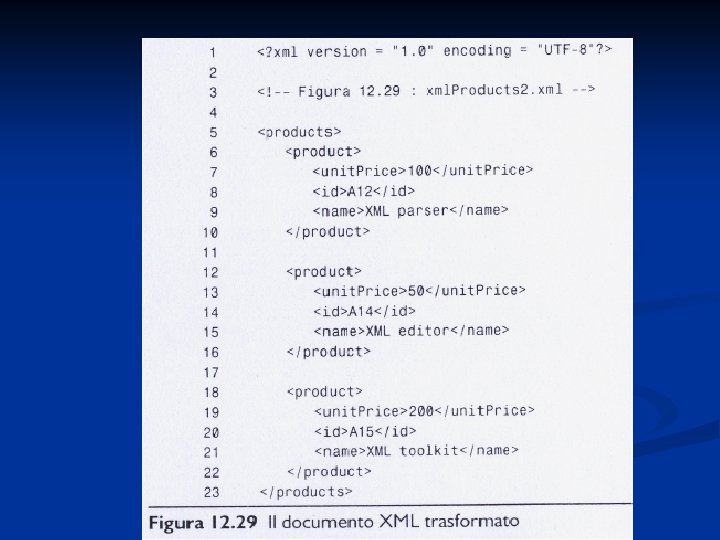

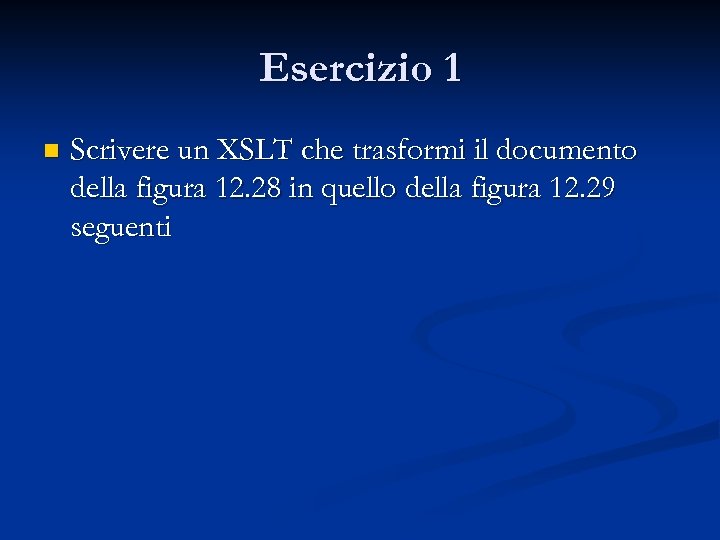

Esercizio 1 n Scrivere un XSLT che trasformi il documento della figura 12. 28 in quello della figura 12. 29 seguenti

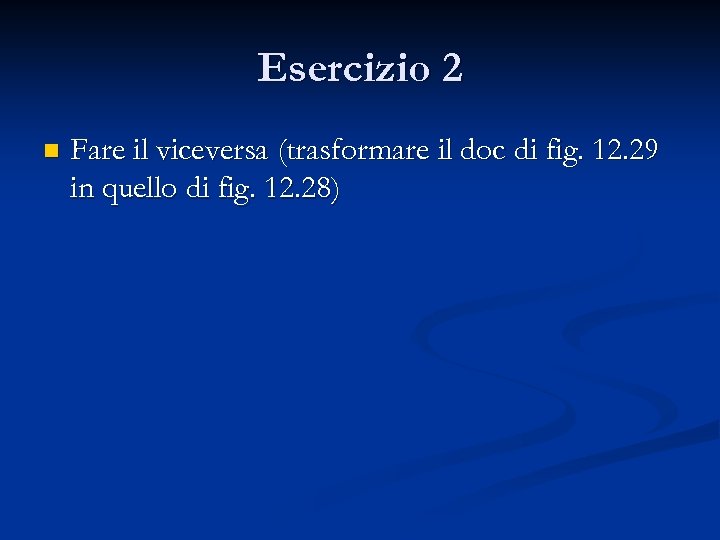

Esercizio 2 n Fare il viceversa (trasformare il doc di fig. 12. 29 in quello di fig. 12. 28)

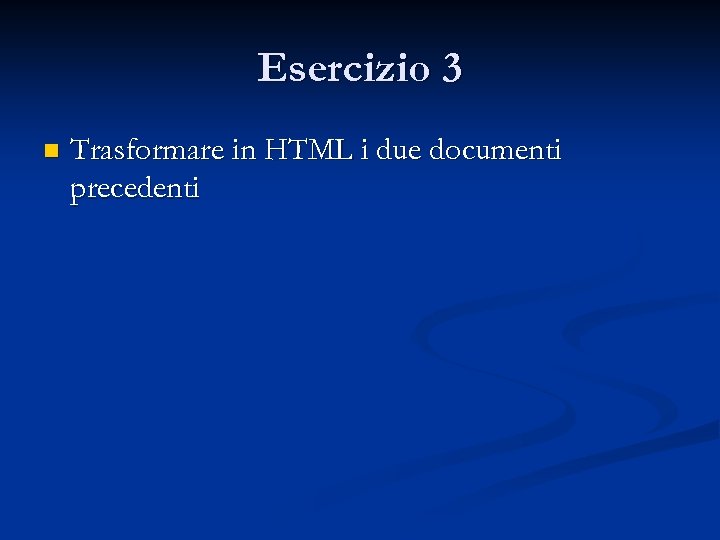

Esercizio 3 n Trasformare in HTML i due documenti precedenti

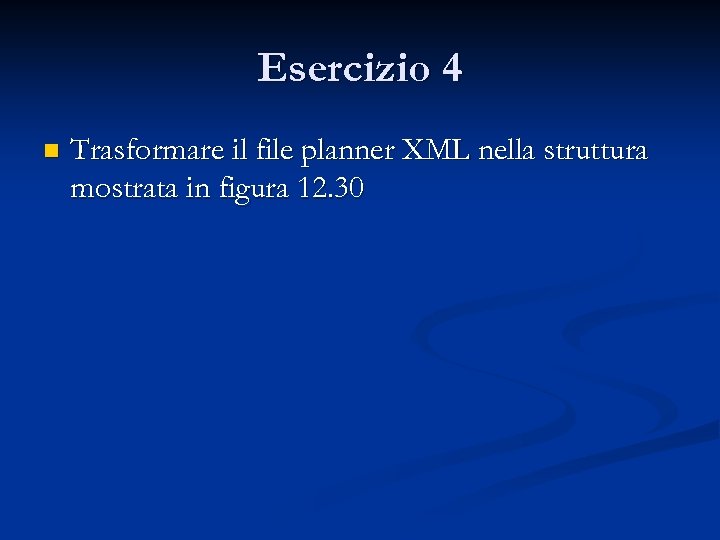

Esercizio 4 n Trasformare il file planner XML nella struttura mostrata in figura 12. 30

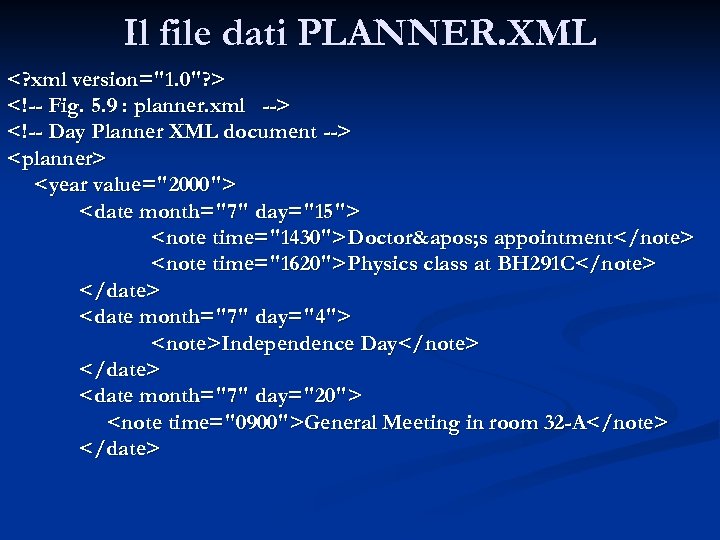

Il file dati PLANNER. XML <? xml version="1. 0"? > <!-- Fig. 5. 9 : planner. xml --> <!-- Day Planner XML document --> <planner> <year value="2000"> <date month="7" day="15"> <note time="1430">Doctor' s appointment</note> <note time="1620">Physics class at BH 291 C</note> </date> <date month="7" day="4"> <note>Independence Day</note> </date> <date month="7" day="20"> <note time="0900">General Meeting in room 32 -A</note> </date>

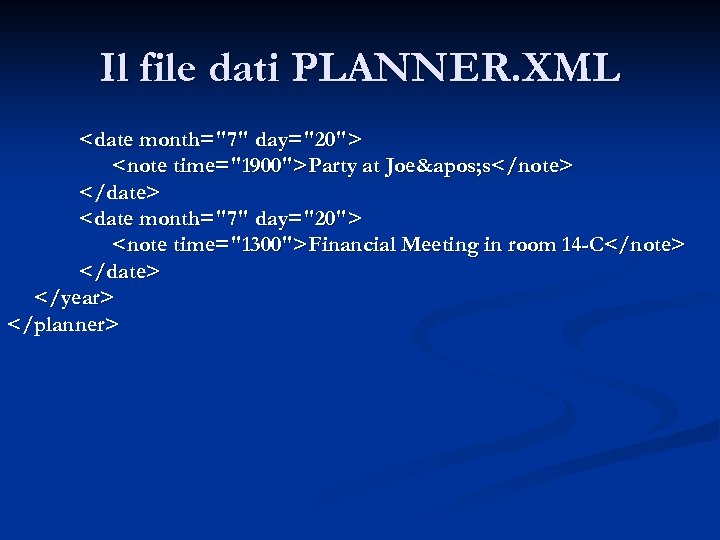

Il file dati PLANNER. XML <date month="7" day="20"> <note time="1900">Party at Joe' s</note> </date> <date month="7" day="20"> <note time="1300">Financial Meeting in room 14 -C</note> </date> </year> </planner>

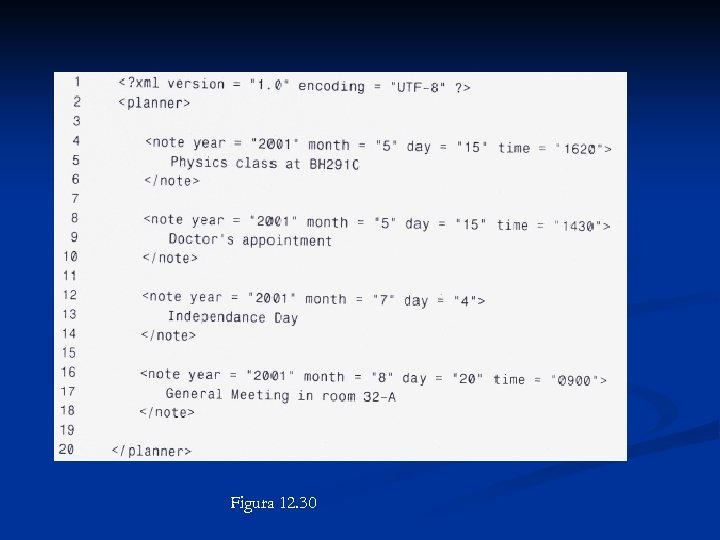

Figura 12. 30
