занятие 6.ppt

  • Количество слайдов: 42

ХРОМОСОМЫ РАЗНЫХ ВИДОВ ЖИВОТНЫХ. А – речной рак (2 n=196) Б – комар Culex ХРОМОСОМЫ РАЗНЫХ ВИДОВ ЖИВОТНЫХ. А – речной рак (2 n=196) Б – комар Culex (2 n=6) В – щука (2 n=18) Г – курица Д – кошка (2 n=38) Е – лошадь (2 n=66) Ж – бык (2 n=18) З – саламандра (2 n=34) И – овца (2 n=54) Мюнцинг, 1963

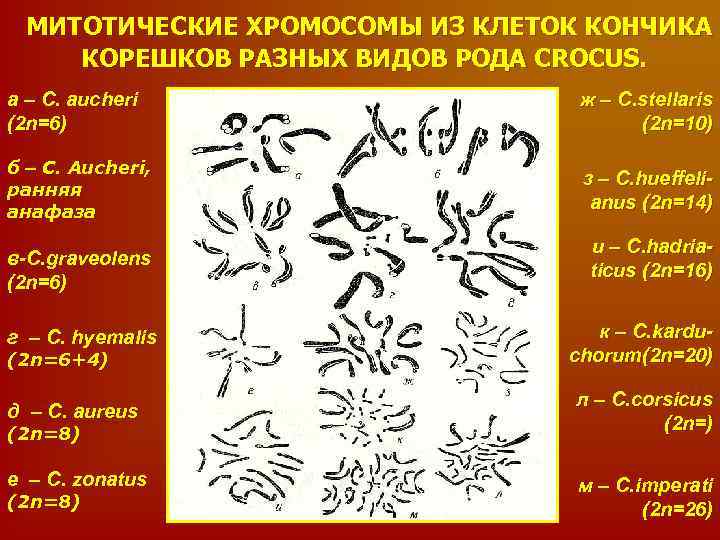

МИТОТИЧЕСКИЕ ХРОМОСОМЫ ИЗ КЛЕТОК КОНЧИКА КОРЕШКОВ РАЗНЫХ ВИДОВ РОДА CROCUS. а – C. aucheri МИТОТИЧЕСКИЕ ХРОМОСОМЫ ИЗ КЛЕТОК КОНЧИКА КОРЕШКОВ РАЗНЫХ ВИДОВ РОДА CROCUS. а – C. aucheri (2 n=6) б – C. Aucheri, ранняя анафаза в-C. graveolens (2 n=6) г – C. hyemalis (2 n=6+4) д – C. aureus (2 n=8) е – C. zonatus (2 n=8) ж – C. stellaris (2 n=10) з – C. hueffelianus (2 n=14) и – C. hadriaticus (2 n=16) к – C. karduchorum(2 n=20) л – C. corsicus (2 n=) м – C. imperati (2 n=26)

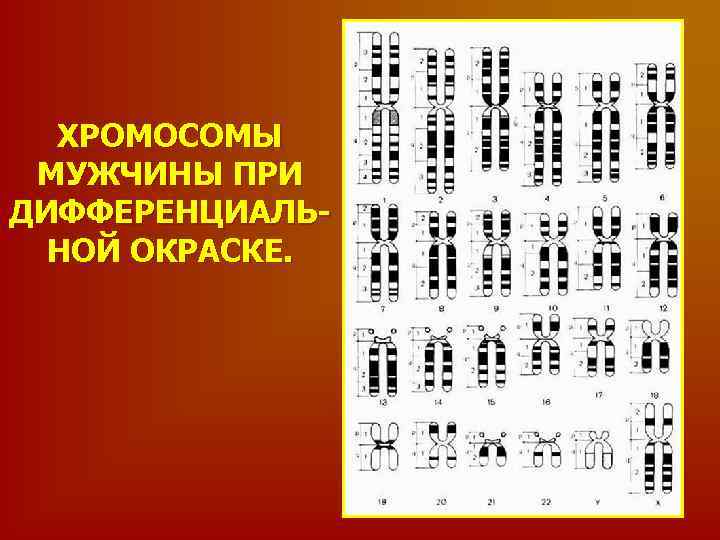

ХРОМОСОМЫ МУЖЧИНЫ ПРИ ДИФФЕРЕНЦИАЛЬНОЙ ОКРАСКЕ. ХРОМОСОМЫ МУЖЧИНЫ ПРИ ДИФФЕРЕНЦИАЛЬНОЙ ОКРАСКЕ.

ДИФФЕРЕНЦИАЛЬНОЕ ОКРАШИВАНИЕ. КАРИОТИП МУЖЧИНЫ С СИНДРОМОМ ДАУНА. третья хромосома в 21 паре ДИФФЕРЕНЦИАЛЬНОЕ ОКРАШИВАНИЕ. КАРИОТИП МУЖЧИНЫ С СИНДРОМОМ ДАУНА. третья хромосома в 21 паре

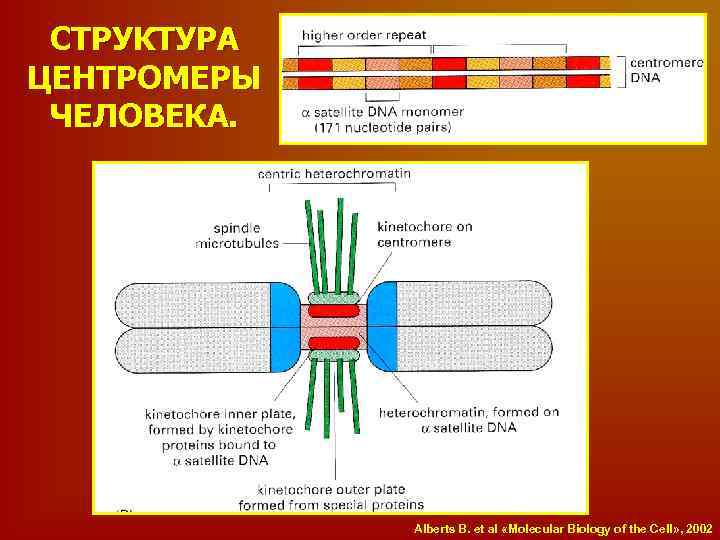

СТРУКТУРА ЦЕНТРОМЕРЫ ЧЕЛОВЕКА. Alberts B. et al «Molecular Biology of the Cell» , 2002 СТРУКТУРА ЦЕНТРОМЕРЫ ЧЕЛОВЕКА. Alberts B. et al «Molecular Biology of the Cell» , 2002

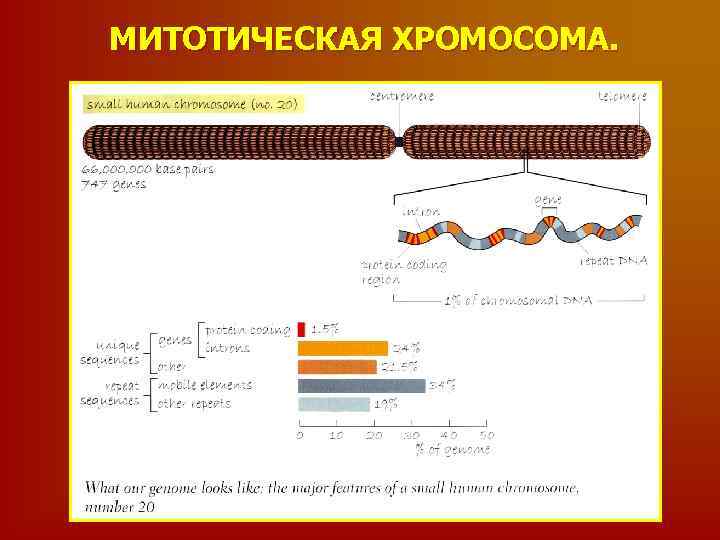

МИТОТИЧЕСКАЯ ХРОМОСОМА. МИТОТИЧЕСКАЯ ХРОМОСОМА.

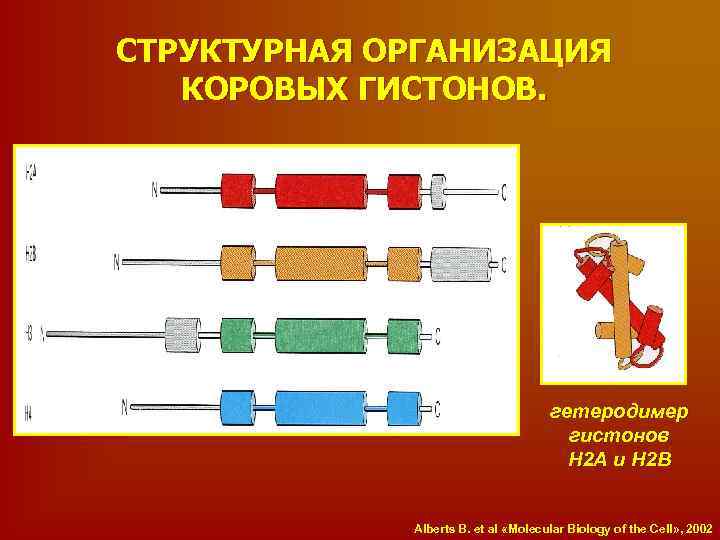

СТРУКТУРНАЯ ОРГАНИЗАЦИЯ КОРОВЫХ ГИСТОНОВ. гетеродимер гистонов Н 2 А и Н 2 В Alberts СТРУКТУРНАЯ ОРГАНИЗАЦИЯ КОРОВЫХ ГИСТОНОВ. гетеродимер гистонов Н 2 А и Н 2 В Alberts B. et al «Molecular Biology of the Cell» , 2002

СВОЙСТВА ГИСТОНОВ МЛЕКОПИТАЮЩИХ. гистон мол. вес Н 1 Н 2 А Н 2 В СВОЙСТВА ГИСТОНОВ МЛЕКОПИТАЮЩИХ. гистон мол. вес Н 1 Н 2 А Н 2 В Н 3 Н 4 23 000 13 960 13 770 15 340 11 280 основные кислые отношение аминокислоты, аминоосновных % кислоты, аминокисл % от к лизин аргини кислым н 29 11 16 10 11 1 9 6 13 14 5 15 13 13 10 5, 4 1, 7 1, 8 2, 5

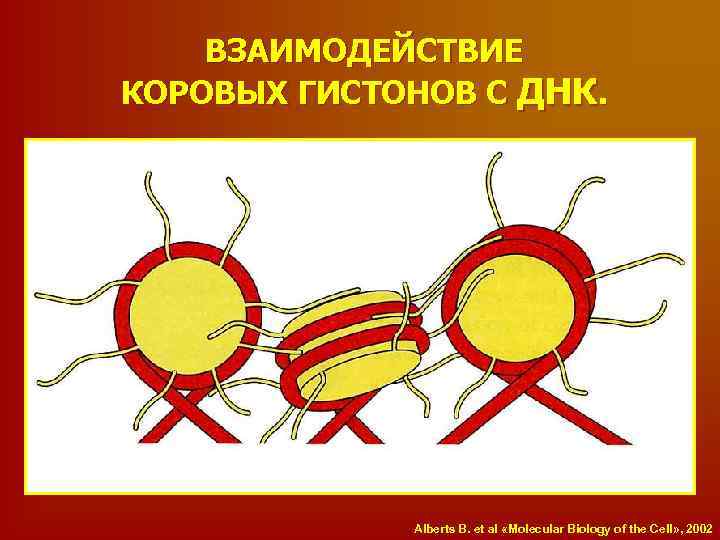

ВЗАИМОДЕЙСТВИЕ КОРОВЫХ ГИСТОНОВ С ДНК. Alberts B. et al «Molecular Biology of the Cell» ВЗАИМОДЕЙСТВИЕ КОРОВЫХ ГИСТОНОВ С ДНК. Alberts B. et al «Molecular Biology of the Cell» , 2002

ВЗАИМОДЕЙСТВИЕ КОРОВЫХ ГИСТОНОВ С ДНК. Alberts B. et al «Molecular Biology of the Cell» ВЗАИМОДЕЙСТВИЕ КОРОВЫХ ГИСТОНОВ С ДНК. Alberts B. et al «Molecular Biology of the Cell» , 2002

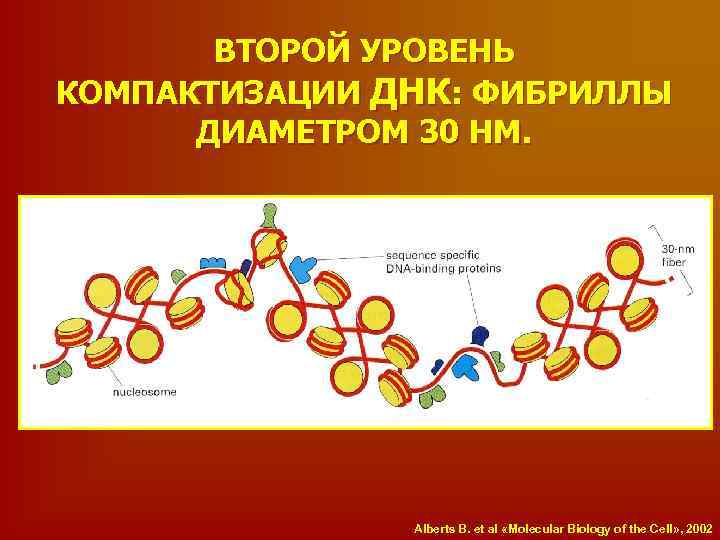

ВТОРОЙ УРОВЕНЬ КОМПАКТИЗАЦИИ ДНК: ФИБРИЛЛЫ ДИАМЕТРОМ 30 НМ. Alberts B. et al «Molecular Biology ВТОРОЙ УРОВЕНЬ КОМПАКТИЗАЦИИ ДНК: ФИБРИЛЛЫ ДИАМЕТРОМ 30 НМ. Alberts B. et al «Molecular Biology of the Cell» , 2002

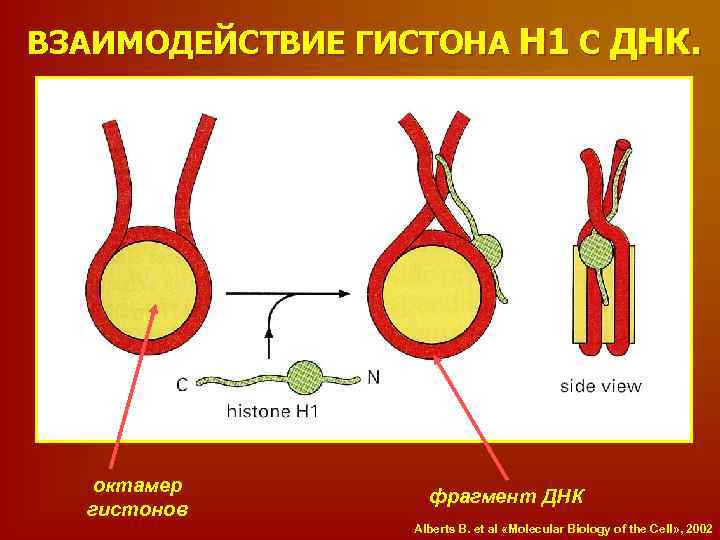

ВЗАИМОДЕЙСТВИЕ ГИСТОНА Н 1 С ДНК. октамер гистонов фрагмент ДНК Alberts B. et al ВЗАИМОДЕЙСТВИЕ ГИСТОНА Н 1 С ДНК. октамер гистонов фрагмент ДНК Alberts B. et al «Molecular Biology of the Cell» , 2002

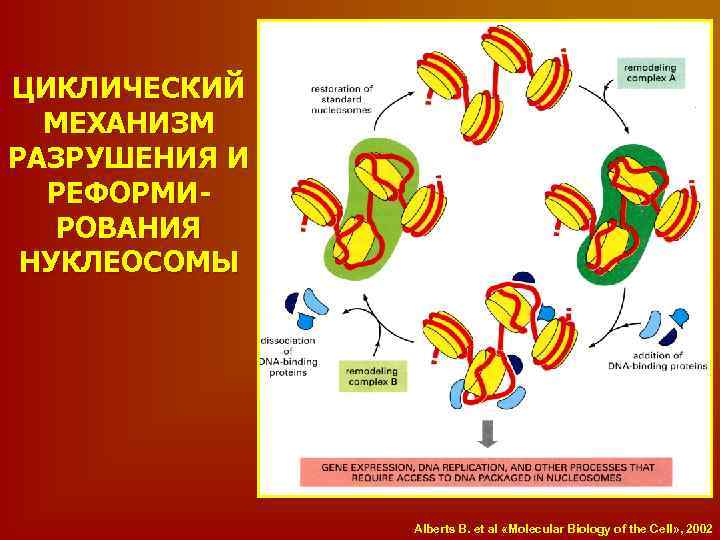

ЦИКЛИЧЕСКИЙ МЕХАНИЗМ РАЗРУШЕНИЯ И РЕФОРМИРОВАНИЯ НУКЛЕОСОМЫ Alberts B. et al «Molecular Biology of the ЦИКЛИЧЕСКИЙ МЕХАНИЗМ РАЗРУШЕНИЯ И РЕФОРМИРОВАНИЯ НУКЛЕОСОМЫ Alberts B. et al «Molecular Biology of the Cell» , 2002

ВТОРОЙ УРОВЕНЬ КОМПАКТИЗАЦИИ ДНК. СОЛЕНОИДНЫЙ ТИП УКЛАДКИ НУКЛЕОМЕРНЫЙ ТИП УКЛАДКИ ВТОРОЙ УРОВЕНЬ КОМПАКТИЗАЦИИ ДНК. СОЛЕНОИДНЫЙ ТИП УКЛАДКИ НУКЛЕОМЕРНЫЙ ТИП УКЛАДКИ

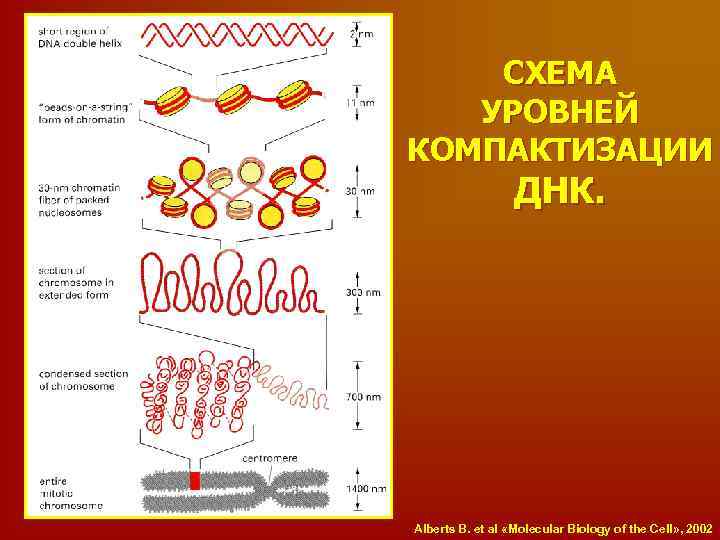

СХЕМА УРОВНЕЙ КОМПАКТИЗАЦИИ ДНК. Alberts B. et al «Molecular Biology of the Cell» , СХЕМА УРОВНЕЙ КОМПАКТИЗАЦИИ ДНК. Alberts B. et al «Molecular Biology of the Cell» , 2002

СВЕТОВАЯ МИКРОСКОПИЯ. Занятие № 6. КЛЕТОЧНОЕ ЯДРО. Уровни компактизации ДНК. Митотическая хромосома. ЭЛЕКТРОННАЯ МИКРОСКОПИЯ. СВЕТОВАЯ МИКРОСКОПИЯ. Занятие № 6. КЛЕТОЧНОЕ ЯДРО. Уровни компактизации ДНК. Митотическая хромосома. ЭЛЕКТРОННАЯ МИКРОСКОПИЯ. МИКРОФОТОГРАФИИ.

Митоз в клетках корешка лука. увеличение 100 х профаза метафаза Митоз в клетках корешка лука. увеличение 100 х профаза метафаза

Митоз в клетках корешка лука. увеличение 100 х анафаза профаза Митоз в клетках корешка лука. увеличение 100 х анафаза профаза

Митоз в клетках корешка лука. увеличение 100 х метафаза профаза Митоз в клетках корешка лука. увеличение 100 х метафаза профаза

Митоз в клетках корешка лука. увеличение 100 х профаза метафаза анафаза Митоз в клетках корешка лука. увеличение 100 х профаза метафаза анафаза

Митоз в клетках культуры СПЭВ. увеличение 100 х профаза Митоз в клетках культуры СПЭВ. увеличение 100 х профаза

Митоз в клетках культуры СПЭВ. увеличение 100 х профаза Митоз в клетках культуры СПЭВ. увеличение 100 х профаза

Митоз в клетках культуры СПЭВ. увеличение 100 х метафаза Митоз в клетках культуры СПЭВ. увеличение 100 х метафаза

Митоз в клетках культуры СПЭВ. увеличение 100 х метафаза Митоз в клетках культуры СПЭВ. увеличение 100 х метафаза

Митоз в клетках культуры СПЭВ. увеличение 100 х метафаза анафаза Митоз в клетках культуры СПЭВ. увеличение 100 х метафаза анафаза

Митоз в клетках культуры СПЭВ. увеличение 100 х полая метафаза* *полая метафаза – это Митоз в клетках культуры СПЭВ. увеличение 100 х полая метафаза* *полая метафаза – это вид патологического митоза

Митоз в клетках кожи аксолотля. увеличение 100 х метафаза Митоз в клетках кожи аксолотля. увеличение 100 х метафаза

Кариотип человека. GTG-окрашивание. увеличение 100 х Кариотип человека. GTG-окрашивание. увеличение 100 х

Кариотип человека. GTG-окрашивание. увеличение 100 х Кариотип человека. GTG-окрашивание. увеличение 100 х

Кариотип человека. Хромосомная пластинка. Дифференциальная окраска по G-методу. Кариотип человека. Хромосомная пластинка. Дифференциальная окраска по G-методу.

Кариотип человека. группы хромосом: А B C D E F G хромосомы обозначены согласно Кариотип человека. группы хромосом: А B C D E F G хромосомы обозначены согласно денверовской системе

Кариотип человека. Типы хромосом. метацентрические хромосомы субметацентрические хромосомы акроцентрические хромосомы обозначены согласно денверовской системе Кариотип человека. Типы хромосом. метацентрические хромосомы субметацентрические хромосомы акроцентрические хромосомы обозначены согласно денверовской системе

Ультраструктура клеток СПЭВ на стадии анафазы. центриоли микротрубочки веретена деления митотические хромосомы Ультраструктура клеток СПЭВ на стадии анафазы. центриоли микротрубочки веретена деления митотические хромосомы

Фибриллы хроматина. Первый уровень компактизации ДНК: нуклеосома. нуклеосомы линкерные участки (линкеры) метод напыления Фибриллы хроматина. Первый уровень компактизации ДНК: нуклеосома. нуклеосомы линкерные участки (линкеры) метод напыления

Фибриллы хроматина. Первый уровень компактизации ДНК: нуклеосома. нуклеосомы линкерные участки (линкеры) метод негативного контрастирования Фибриллы хроматина. Первый уровень компактизации ДНК: нуклеосома. нуклеосомы линкерные участки (линкеры) метод негативного контрастирования

Фибриллы хроматина. Второй уровень компактизации ДНК: фибрилла диаметром 30 нм. выделены из ядер эритроцита Фибриллы хроматина. Второй уровень компактизации ДНК: фибрилла диаметром 30 нм. выделены из ядер эритроцита тритона метод позитивного контрастирования

Фибриллы хроматина. Второй уровень компактизации ДНК: фибрилла диаметром 30 нм. нуклеомеры метод негативного контрастирования Фибриллы хроматина. Второй уровень компактизации ДНК: фибрилла диаметром 30 нм. нуклеомеры метод негативного контрастирования

Деконденсированные хромосомы. Четвертый уровень компактизации ДНК: хромонема. ЭМФ. хромомеры Деконденсированные хромосомы. Четвертый уровень компактизации ДНК: хромонема. ЭМФ. хромомеры

Анафазные хромосомы in situ. Хромонема. ЭМФ. Анафазные хромосомы in situ. Хромонема. ЭМФ.

Выделенная хромосома из клетки китайского хомячка. ЭМФ. Выделенная хромосома из клетки китайского хомячка. ЭМФ.

ПОСЛЕ ДЕЛА И ГУЛЯТЬ ХОРОШО русская пословица ПОСЛЕ ДЕЛА И ГУЛЯТЬ ХОРОШО русская пословица
