Холтеровское мониторирование ЭКГ: возможности, трудности, ошибки Доцент А. С. Аксельрод Кафедра профилактической и неотложной кардиологии ФППОВ ПМГМУ им. И. М. Сеченова

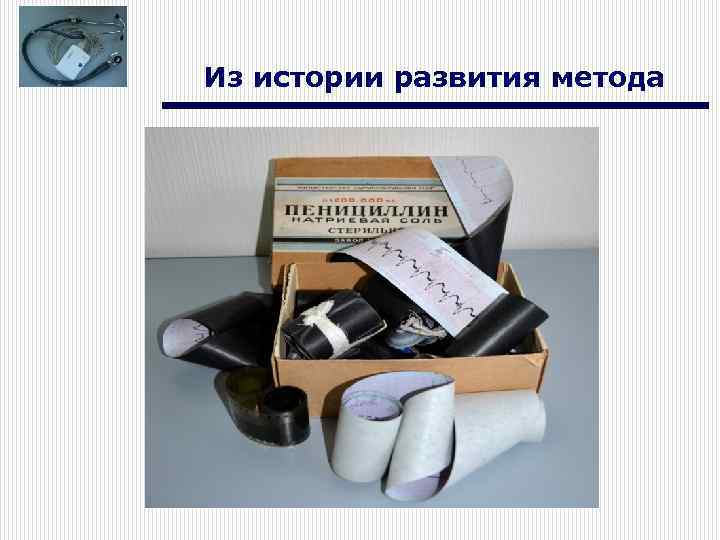

Из истории развития метода

Из истории развития метода Норман Джеффри Холтер (Norman Jefferis Holter), 1914 -1983 — американский инженер, изобретатель, физик, химик. 1937, 1938 -после окончания Кэрролльского колледжа получил степень магистра физики в Калифорнийском университете и степень магистра химии (Университет Южной Калифорнии) 1941 -1945 - работал в бюро военно-морского кораблестроения США, изучая физику океанских волн. Участвовал в испытаниях атомной бомбы на атолле Бикини. 1946 - составление карты радиоактивных осадков — последствий ядерных испытаний США и СССР, участник исследований водородной бомбы 1947 – формулировка идеи о непрерывной регистрации ЭКГ на фоне активного движения пациента

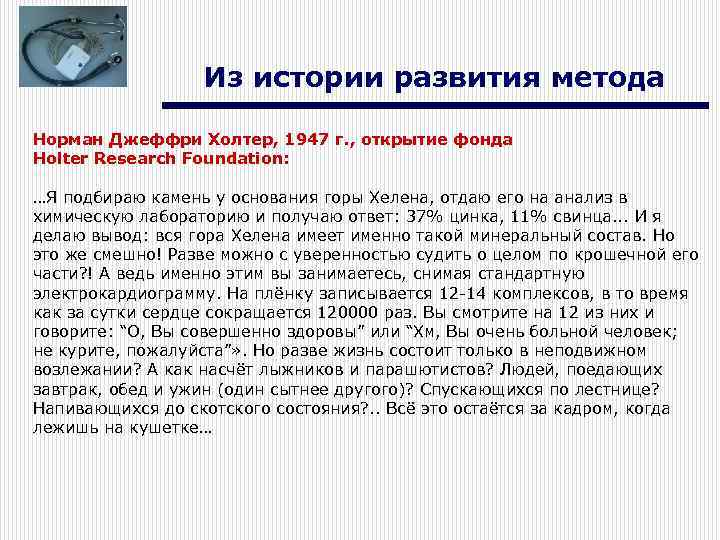

Из истории развития метода Норман Джеффри Холтер, 1947 г. , открытие фонда Holter Research Foundation: …Я подбираю камень у основания горы Хелена, отдаю его на анализ в химическую лабораторию и получаю ответ: 37% цинка, 11% свинца. . . И я делаю вывод: вся гора Хелена имеет именно такой минеральный состав. Но это же смешно! Разве можно с уверенностью судить о целом по крошечной его части? ! А ведь именно этим вы занимаетесь, снимая стандартную электрокардиограмму. На плёнку записывается 12 -14 комплексов, в то время как за сутки сердце сокращается 120000 раз. Вы смотрите на 12 из них и говорите: “О, Вы совершенно здоровы” или “Хм, Вы очень больной человек; не курите, пожалуйста”» . Но разве жизнь состоит только в неподвижном возлежании? А как насчёт лыжников и парашютистов? Людей, поедающих завтрак, обед и ужин (один сытнее другого)? Спускающихся по лестнице? Напивающихся до скотского состояния? . . Всё это остаётся за кадром, когда лежишь на кушетке…

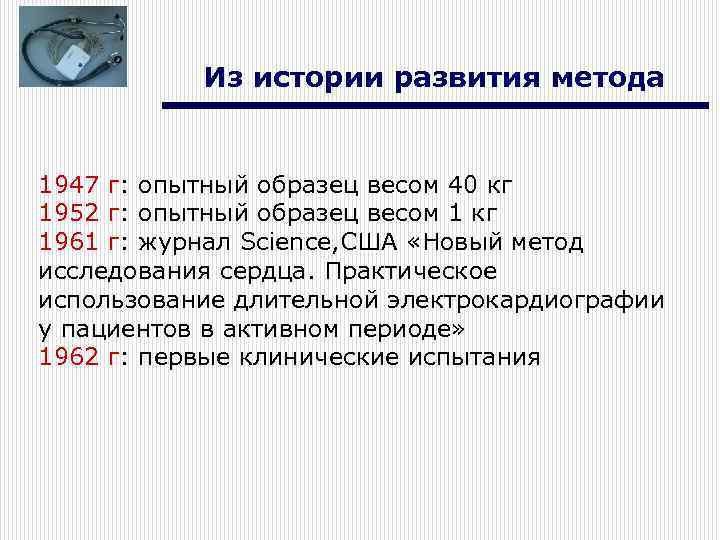

Из истории развития метода 1947 г: опытный образец весом 40 кг 1952 г: опытный образец весом 1 кг 1961 г: журнал Science, США «Новый метод исследования сердца. Практическое использование длительной электрокардиографии у пациентов в активном периоде» 1962 г: первые клинические испытания

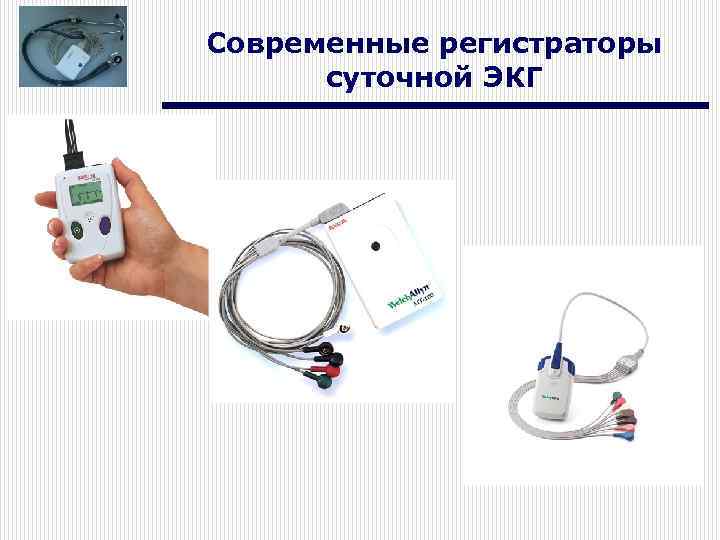

Современные регистраторы суточной ЭКГ

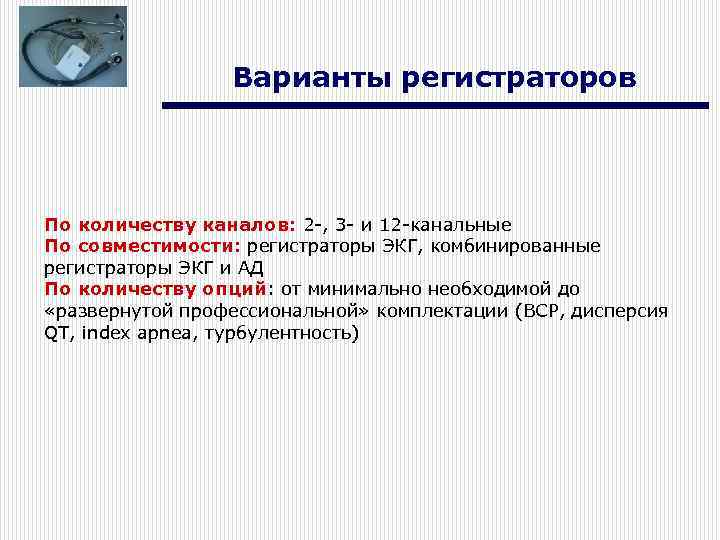

Варианты регистраторов По количеству каналов: 2 -, 3 - и 12 -канальные По совместимости: регистраторы ЭКГ, комбинированные регистраторы ЭКГ и АД По количеству опций: от минимально необходимой до «развернутой профессиональной» комплектации (ВСР, дисперсия QT, index apnea, турбулентность)

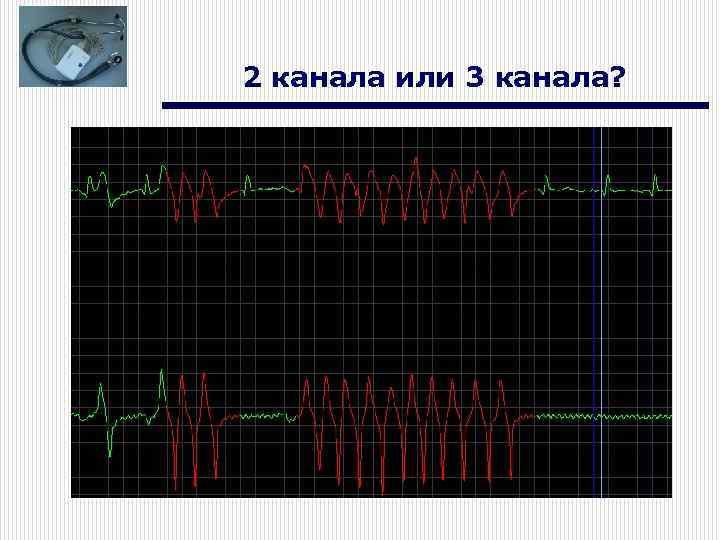

2 канала или 3 канала?

12 -канальное суточное мониторирование ЭКГ

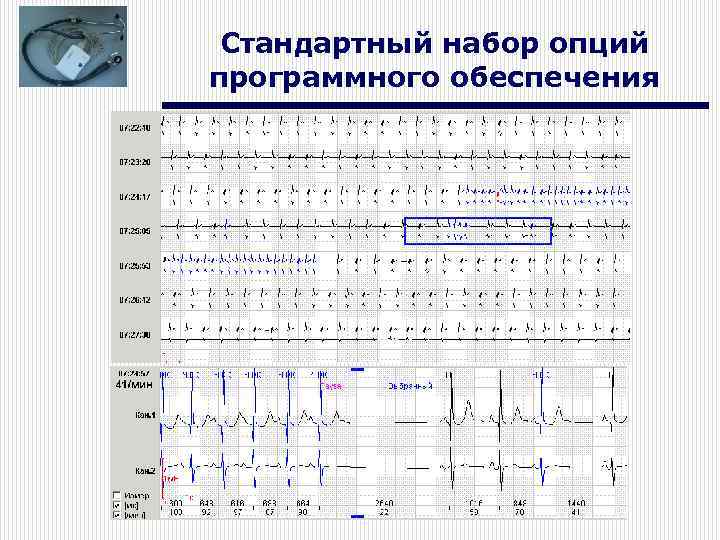

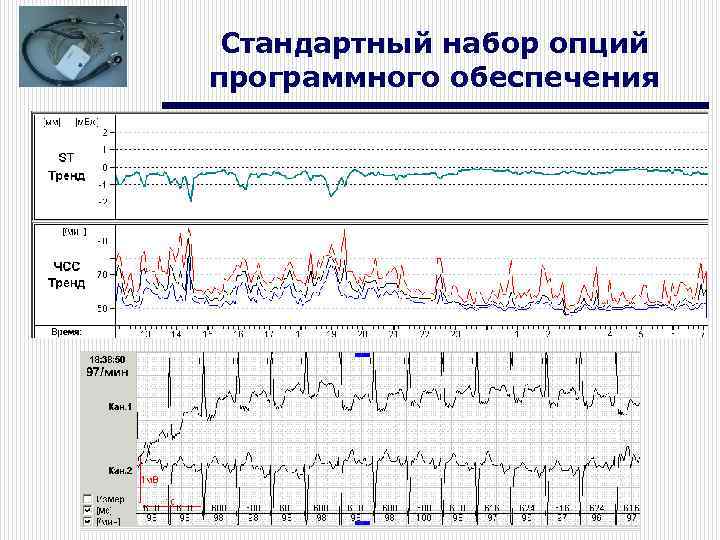

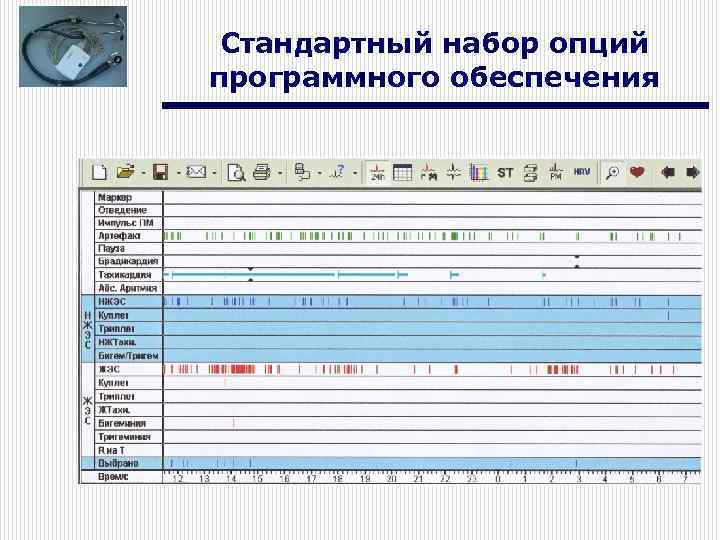

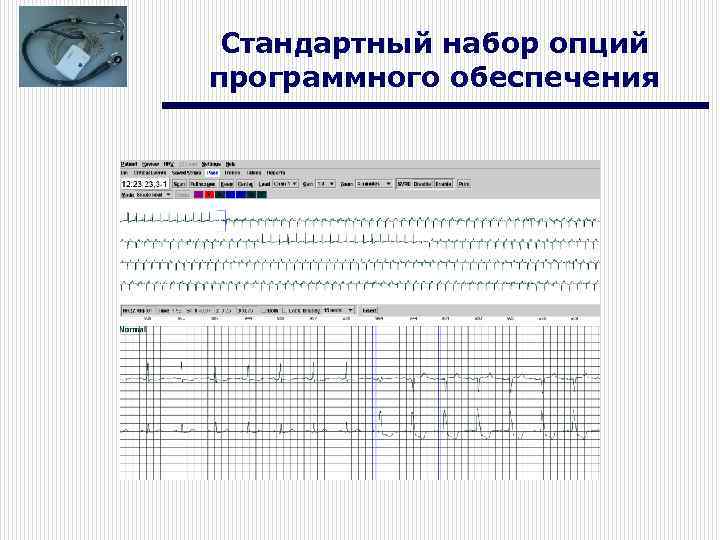

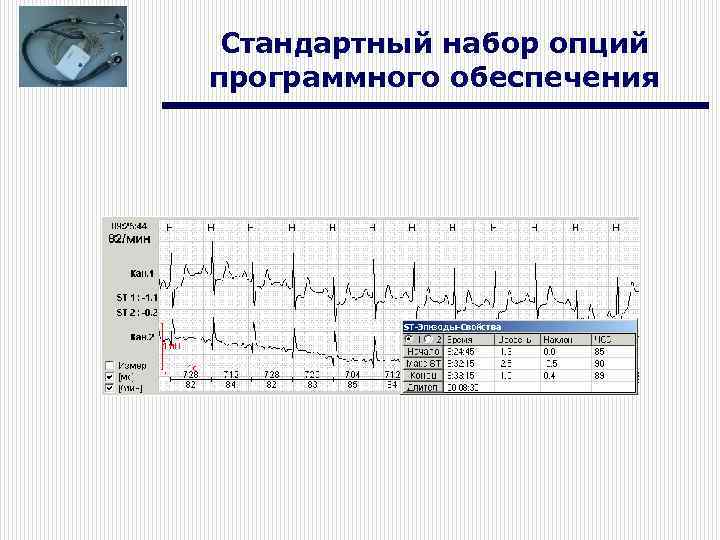

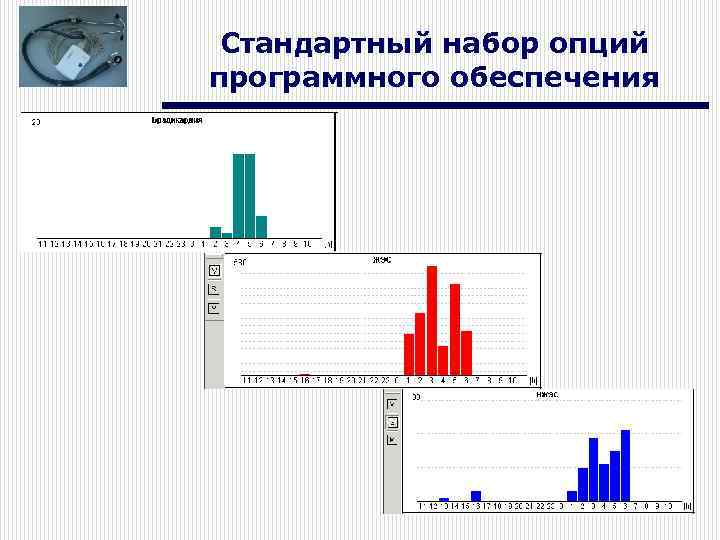

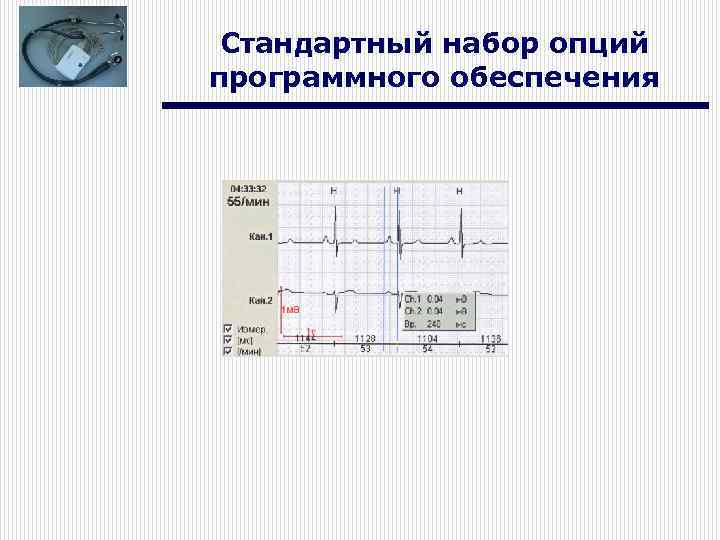

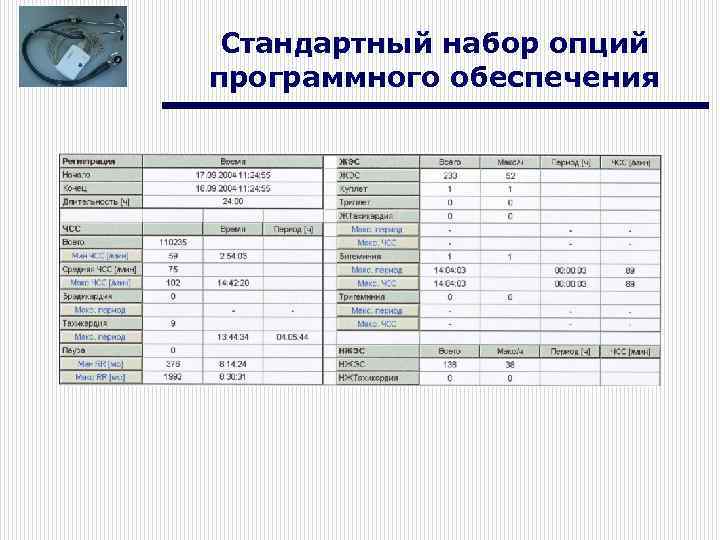

Стандартный набор опций программного обеспечения

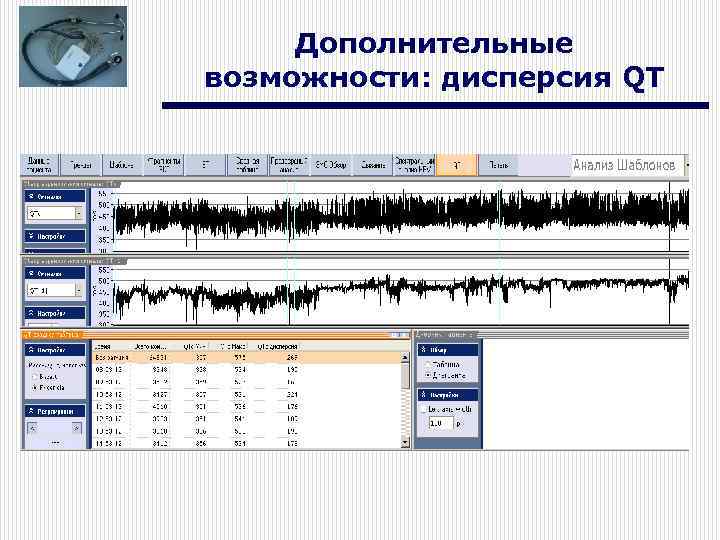

Дополнительные возможности: дисперсия QT

Дополнительные возможности: index apnea У пациентов с ожирением часто выявляются • • ангинозные боли аритмии и блокады артериальная гипертензия храп и периоды апноэ во сне Абсолютные показания к кардиорепираторному мониторированию

Дополнительные возможности: index apnea Чаще всего мы регистрируем следующие варианты нарушений ритма и проводимости • брадиаритмии (иногда – со значительными паузами) • СА и АВ блокады • желудочковые экстрасистолы (часто – куплеты, триплеты и пароксизмы неустойчивой желудочковой тахикардии) • фибрилляция предсердий (короткие и продолжительные пароксизмы)

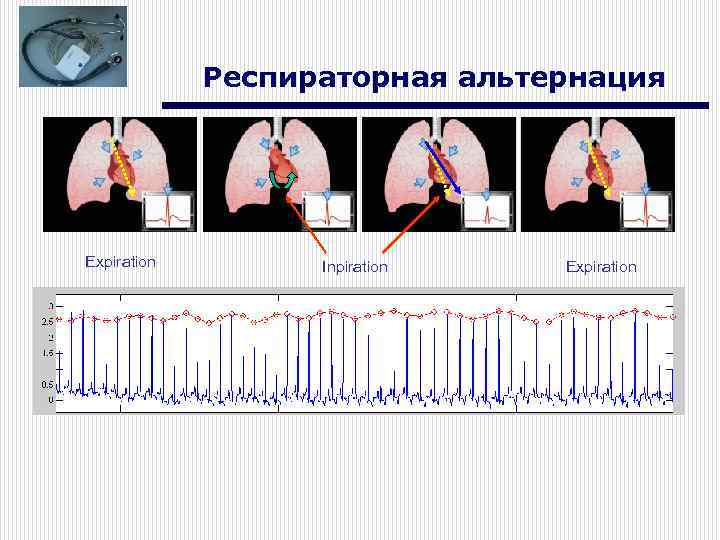

Респираторная альтернация Expiration Inpiration Expiration

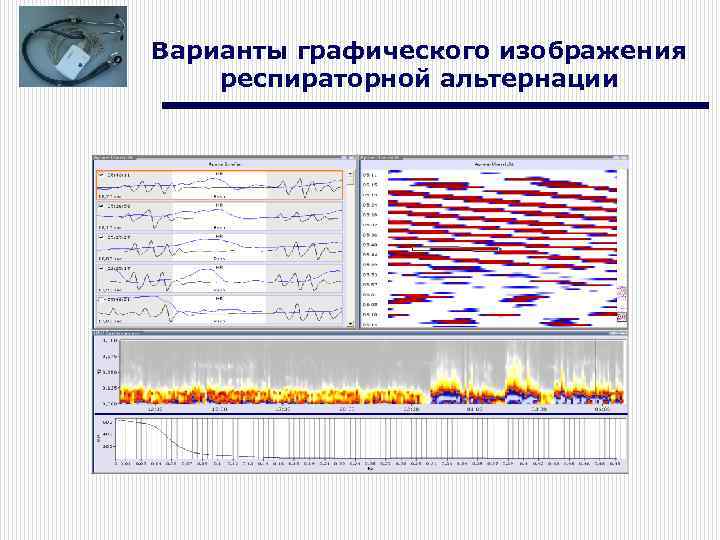

Варианты графического изображения респираторной альтернации

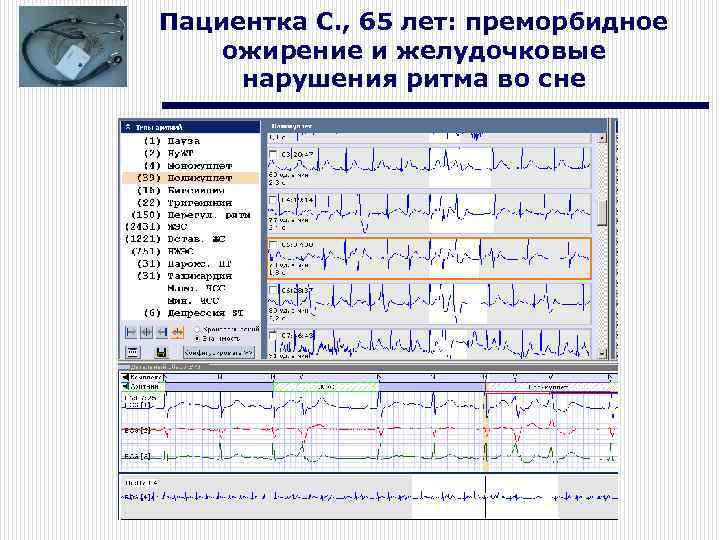

Пациентка С. , 65 лет: преморбидное ожирение и желудочковые нарушения ритма во сне

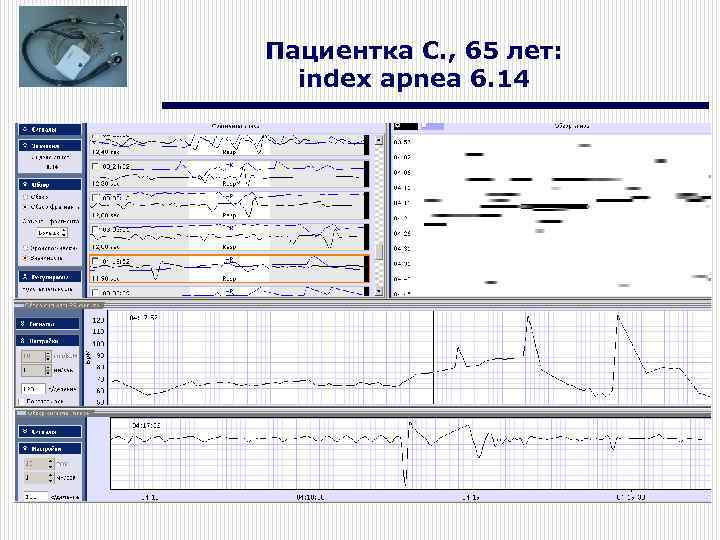

Пациентка С. , 65 лет: index apnea 6. 14

Та же пациентка: паузы на фоне дыхательной брадиаритмии

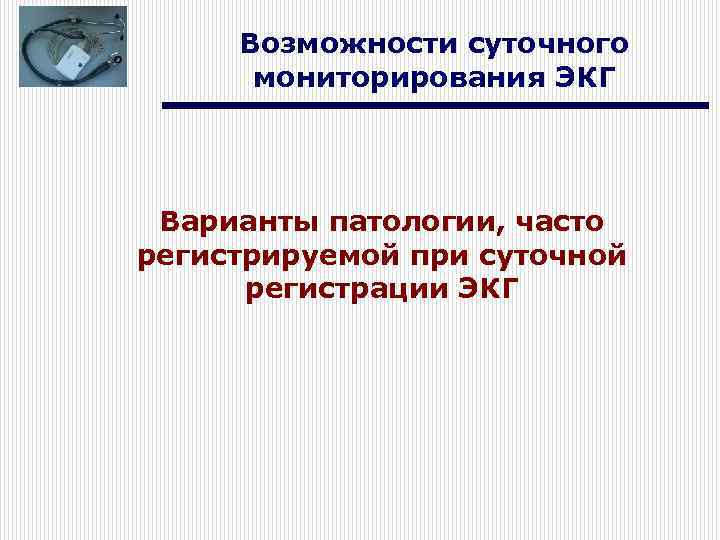

Возможности суточного мониторирования ЭКГ Варианты патологии, часто регистрируемой при суточной регистрации ЭКГ

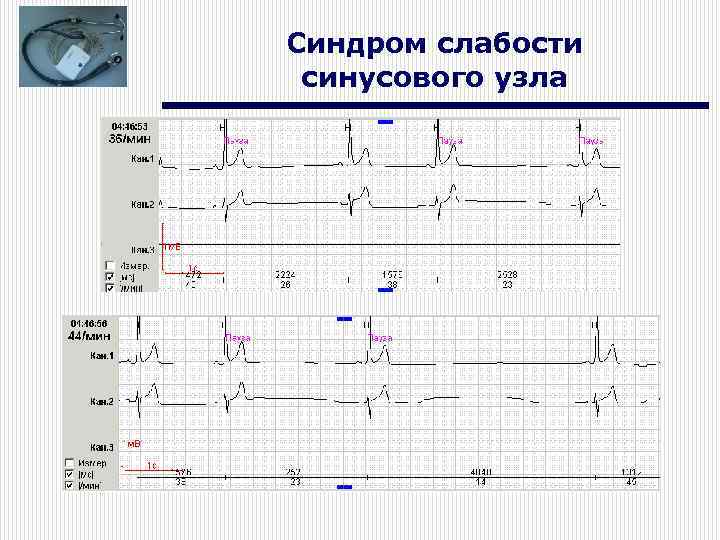

Синдром слабости синусового узла

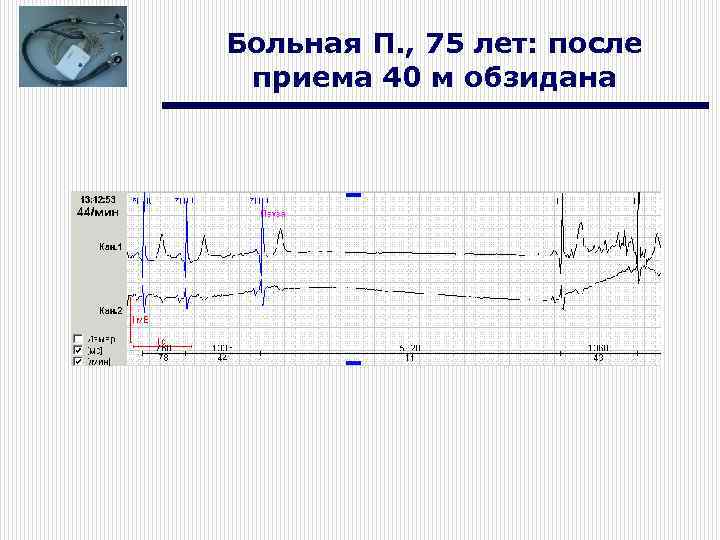

Больная П. , 75 лет: после приема 40 м обзидана

Больной Г. , 68 лет: АВ блокада 1 и 2

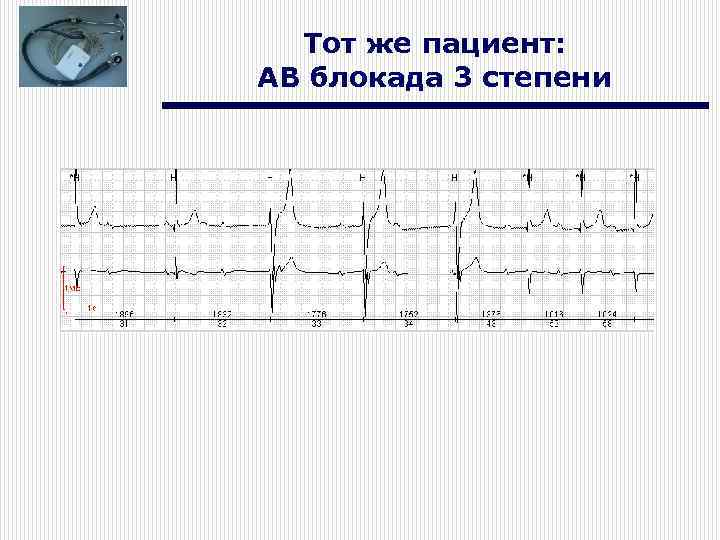

Тот же пациент: АВ блокада 3 степени

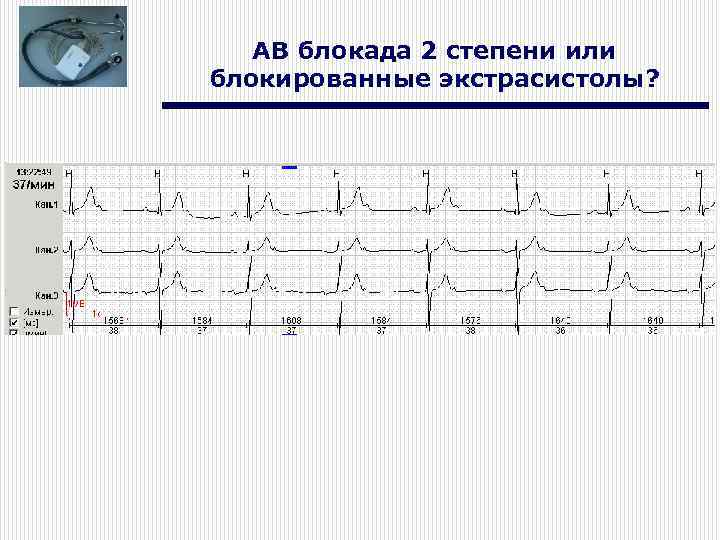

АВ блокада 2 степени или блокированные экстрасистолы?

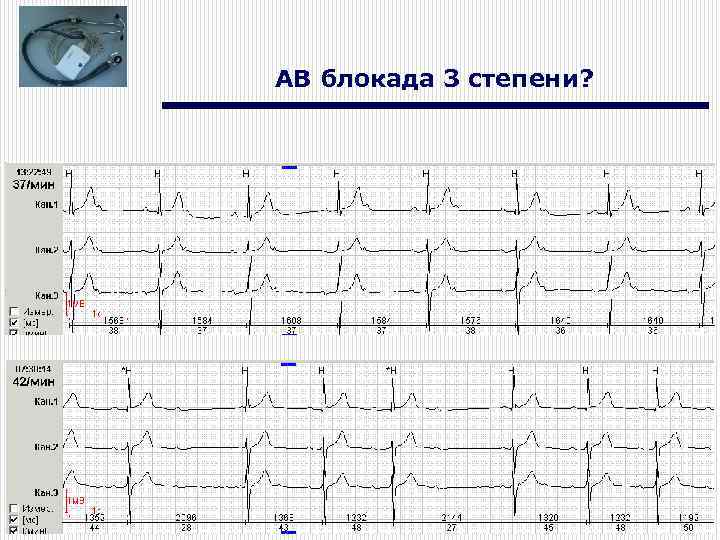

АВ блокада 3 степени?

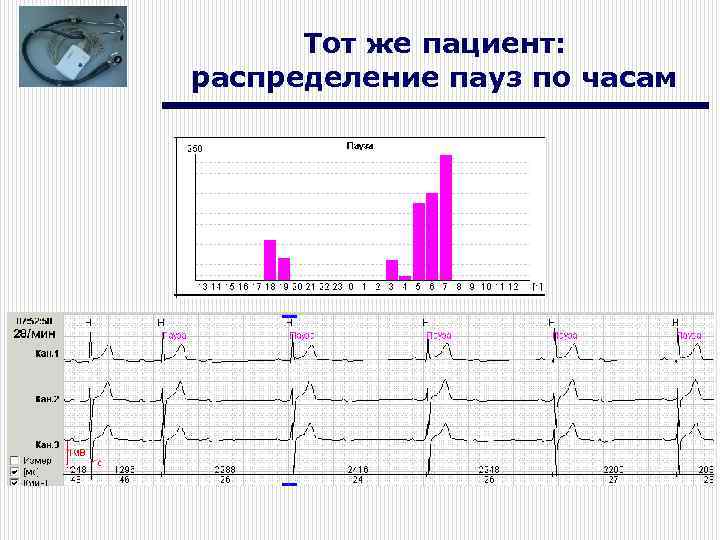

Тот же пациент: распределение пауз по часам

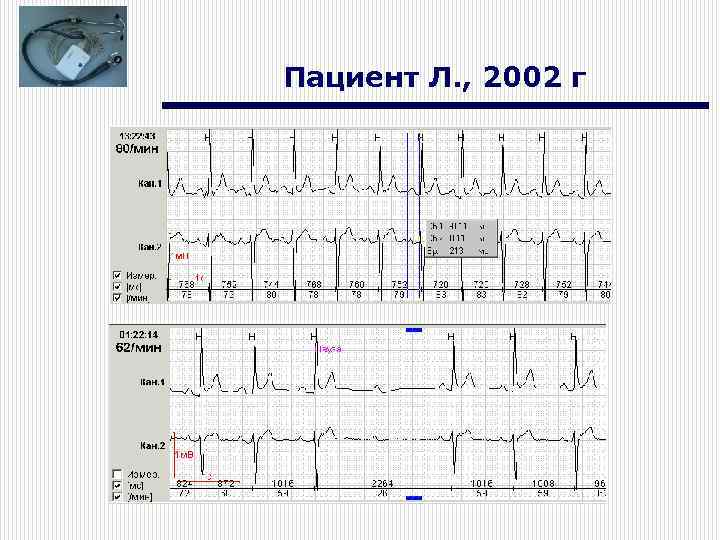

Пациент Л. , 2002 г

Пациент Л. , 2004 г

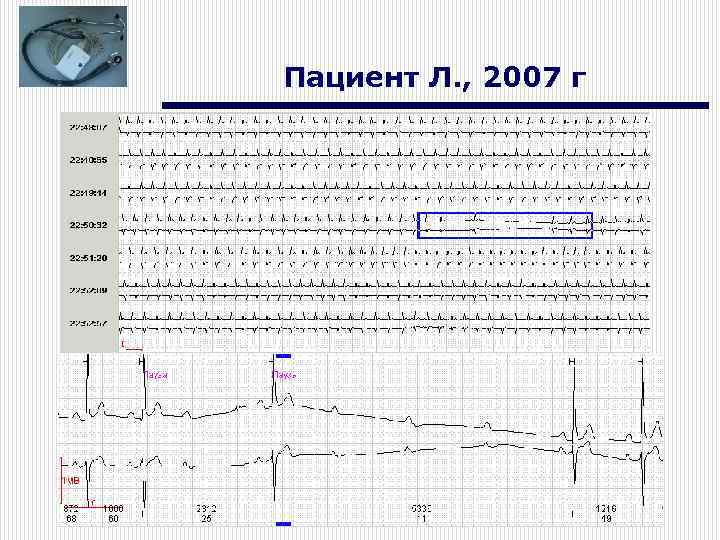

Пациент Л. , 2007 г

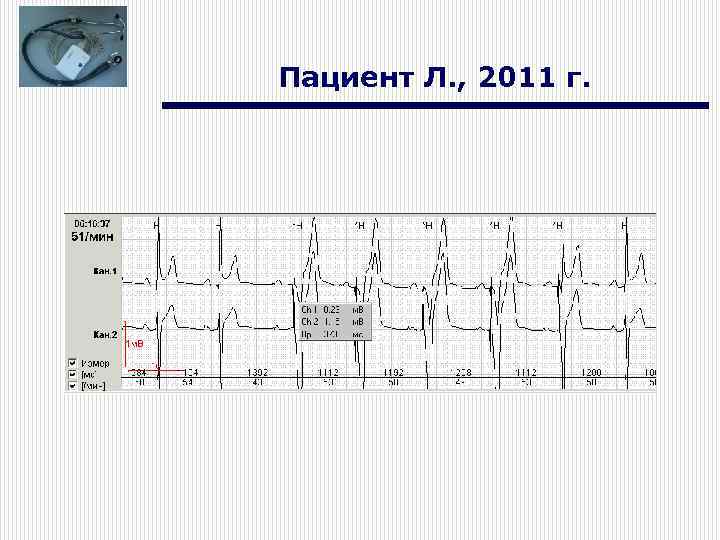

Пациент Л. , 2011 г.

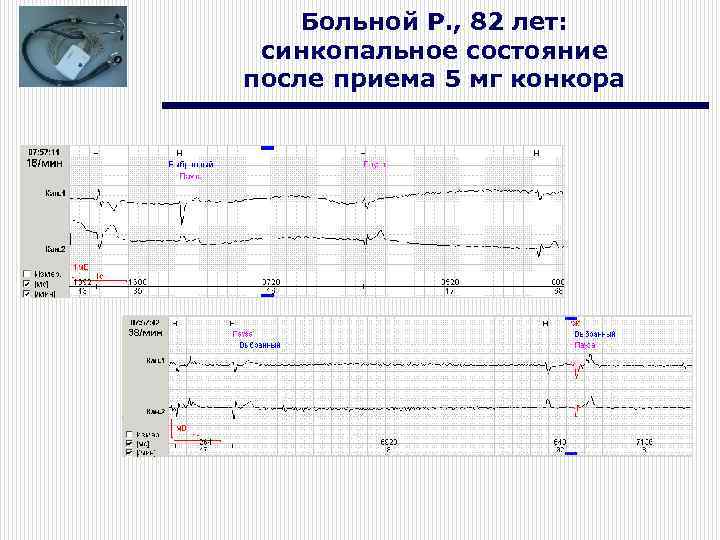

Больной Р. , 82 лет: синкопальное состояние после приема 5 мг конкора

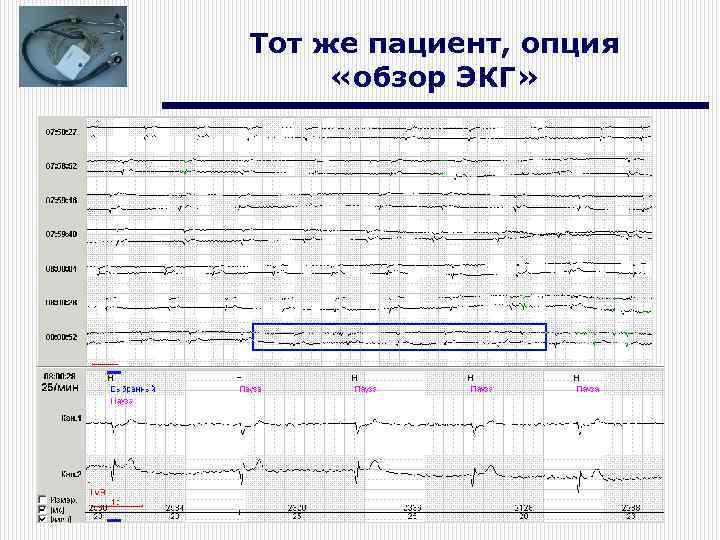

Тот же пациент, опция «обзор ЭКГ»

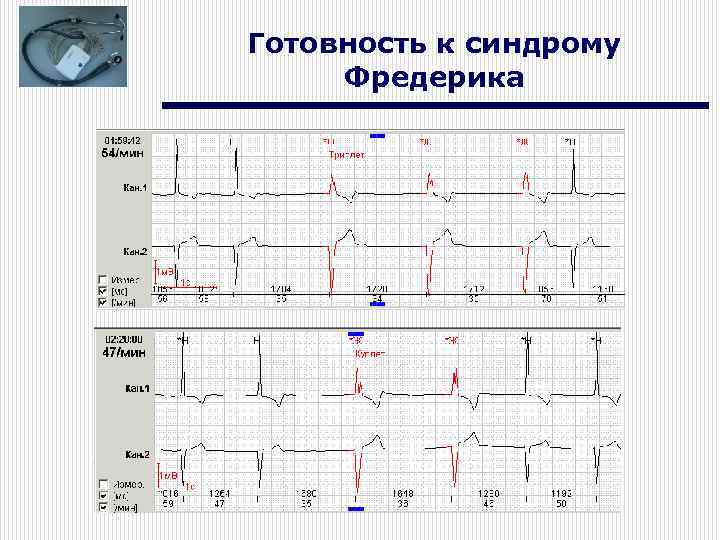

Готовность к синдрому Фредерика

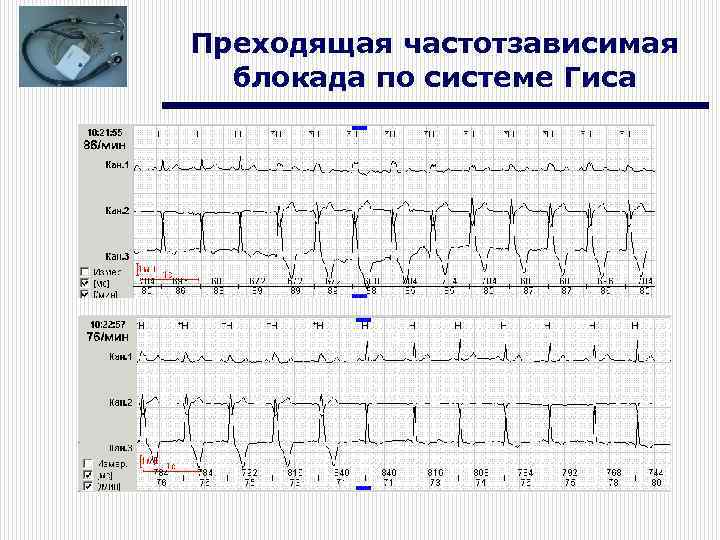

Преходящая частотзависимая блокада по системе Гиса

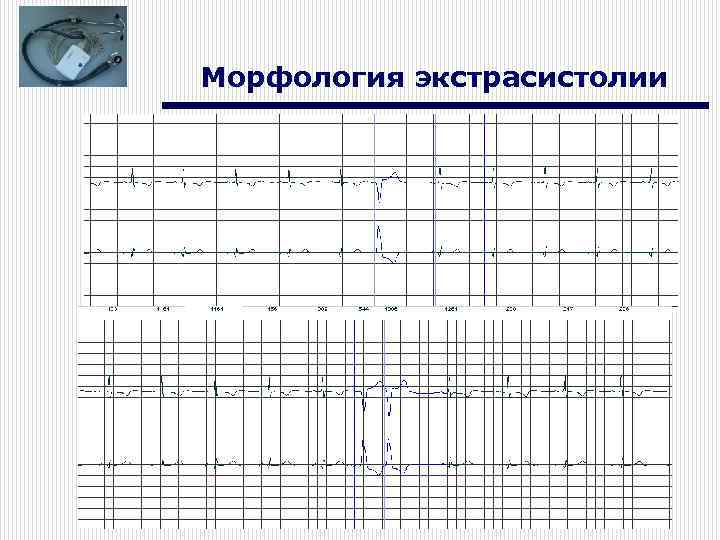

Морфология экстрасистолии

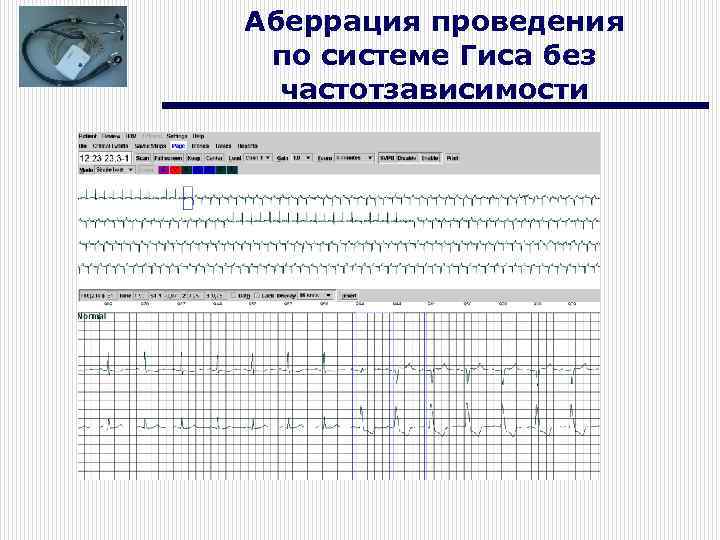

Аберрация проведения по системе Гиса без частотзависимости

Желудочковый куплет?

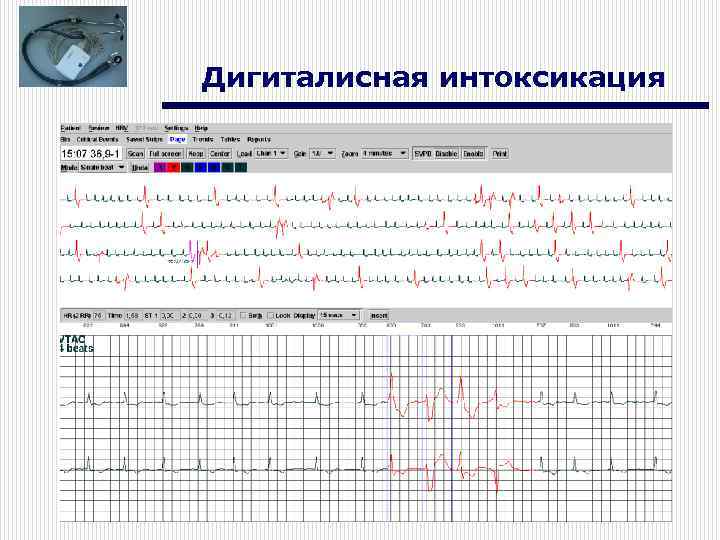

Дигиталисная интоксикация

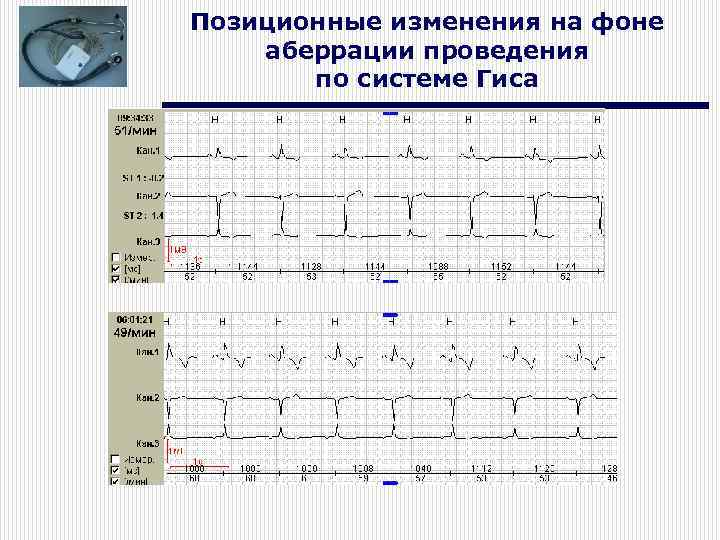

Позиционные изменения на фоне аберрации проведения по системе Гиса

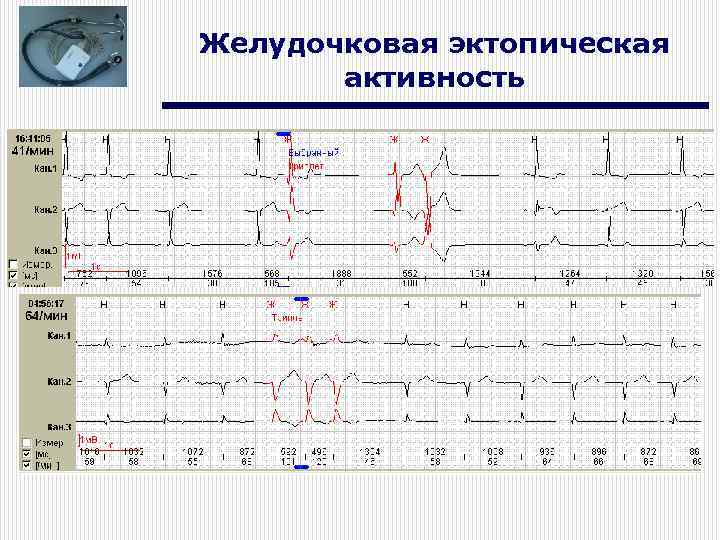

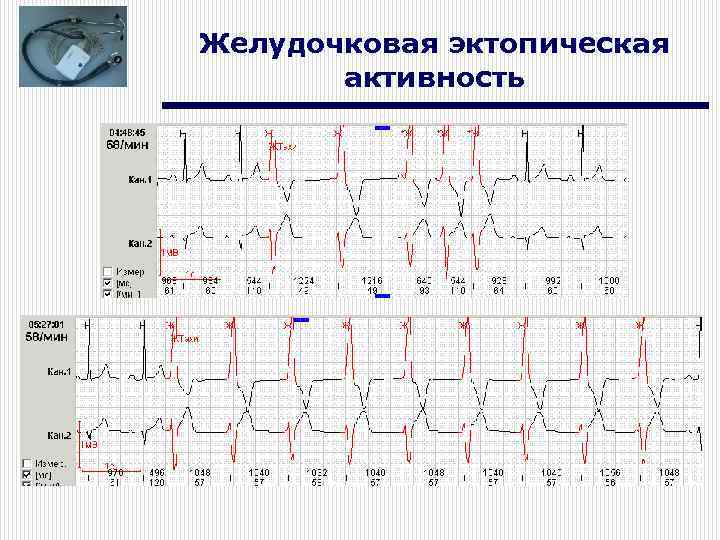

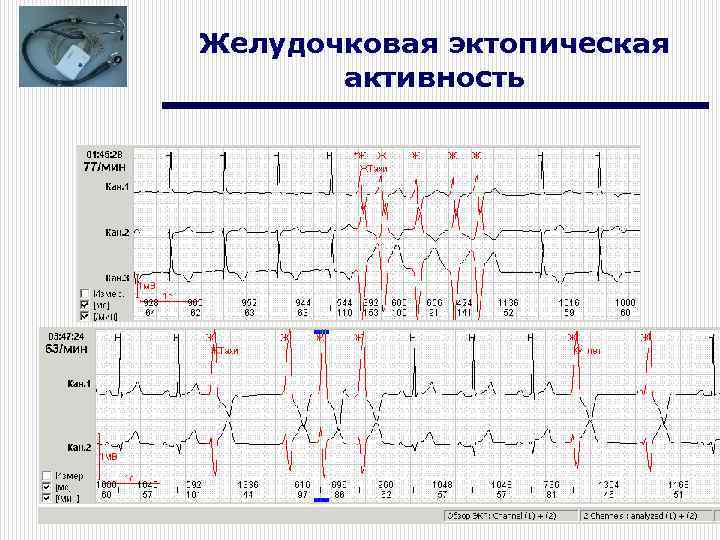

Желудочковая эктопическая активность

Больная Г. , 63 лет: жалобы на приступы головокружения

Вариант нарушения проводимости?

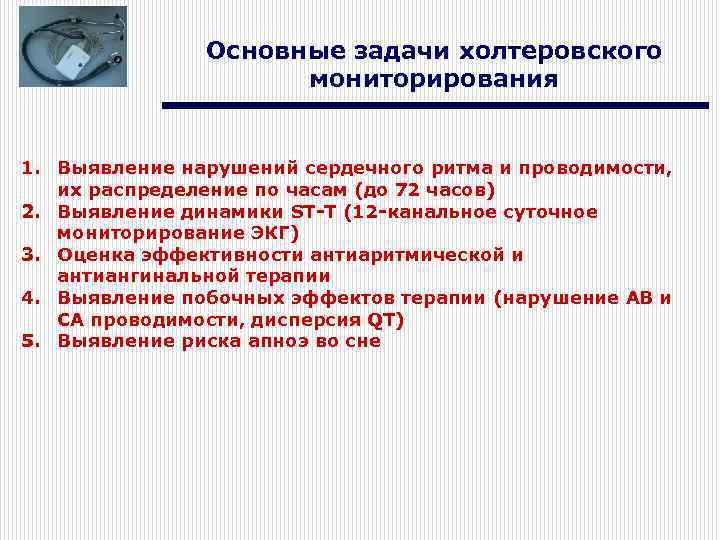

Основные задачи холтеровского мониторирования 1. Выявление нарушений сердечного ритма и проводимости, их распределение по часам (до 72 часов) 2. Выявление динамики ST-T (12 -канальное суточное мониторирование ЭКГ) 3. Оценка эффективности антиаритмической и антиангинальной терапии 4. Выявление побочных эффектов терапии (нарушение АВ и СА проводимости, дисперсия QT) 5. Выявление риска апноэ во сне

Основные вопросы, которые задает себе врач при проведении холтеровского мониторирования 1. Какую информацию я хочу получить от этой регистрации? 2. Стоит ли начинать прием нового лекарственного препарата во время холтеровского мониторирования? 3. Стоит ли отменять лекарственный препарат во время исследования? 4. Насколько привычными были условия мониторирования для данного пациента? 5. Стоит ли продолжить мониторирование ЭКГ до 48 -72 часов?
