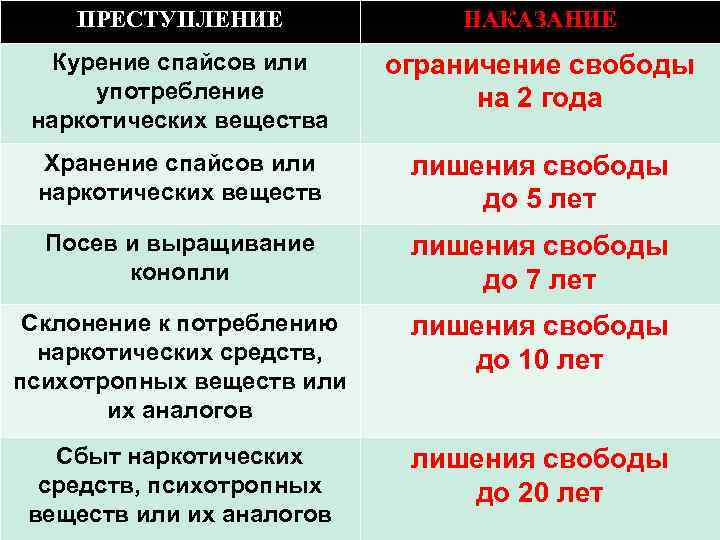

ПРЕСТУПЛЕНИЕ НАКАЗАНИЕ Курение спайсов или ограничение свободы употребление на 2 года наркотических вещества Хранение спайсов или лишения свободы наркотических веществ до 5 лет Посев и выращивание лишения свободы конопли до 7 лет Склонение к потреблению лишения свободы наркотических средств, до 10 лет психотропных веществ или их аналогов Сбыт наркотических лишения свободы средств, психотропных до 20 лет веществ или их аналогов

КУРИТЬ ТОЖЕ НЕ МОДНО!

ЗАДУМАЙСЯ!

У Ч Р Е Ж Д Е Н И Е О Б Р А З О В А Н И Я «Белорусский государственный университет информатики и радиоэлектроники» В О Е Н Н Ы Й Ф А К У Л Ь Т Е Т К А Ф Е Д Р А С В Я З И Военные системы тропосферной связи специальность 1 -45 01 01 -03 «Инфокоммуникационные технологии» (системы телекоммуникаций специального назначения) Начальник цикла кафедры связи подполковник Романовский Сергей Викторович 7

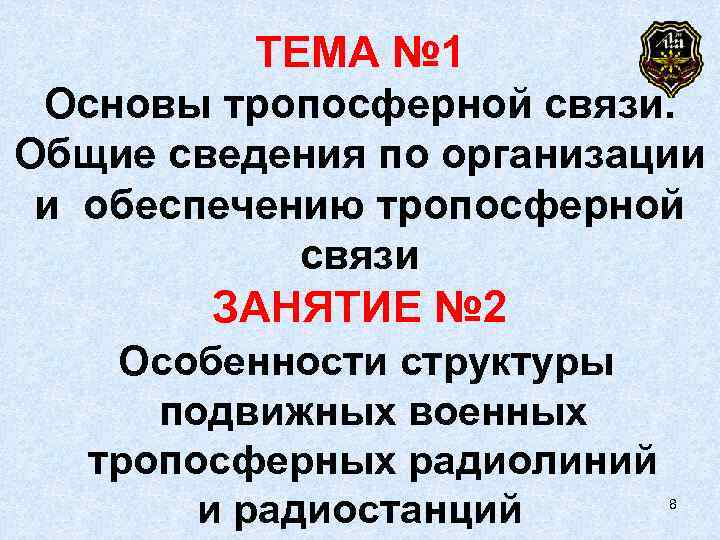

ТЕМА № 1 Основы тропосферной связи. Общие сведения по организации и обеспечению тропосферной связи ЗАНЯТИЕ № 2 Особенности структуры подвижных военных тропосферных радиолиний и радиостанций 8

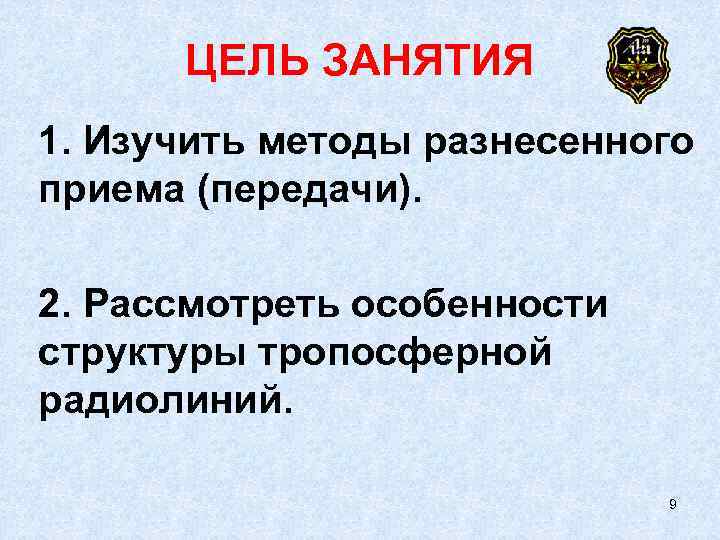

ЦЕЛЬ ЗАНЯТИЯ 1. Изучить методы разнесенного приема (передачи). 2. Рассмотреть особенности структуры тропосферной радиолиний. 9

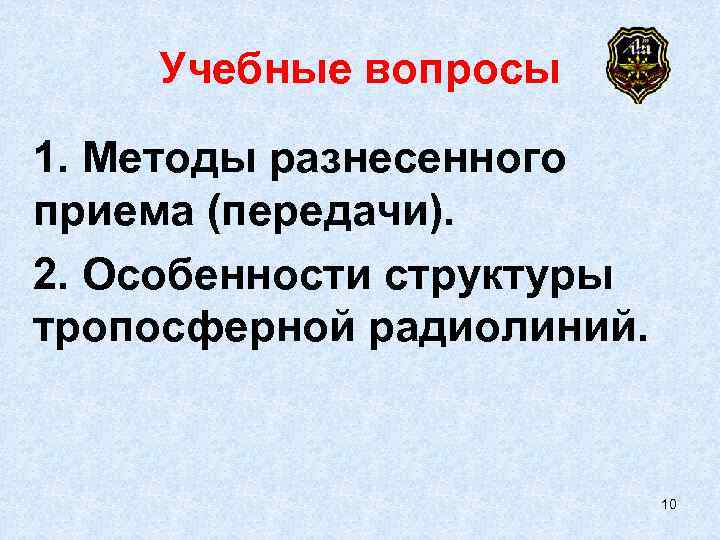

Учебные вопросы 1. Методы разнесенного приема (передачи). 2. Особенности структуры тропосферной радиолиний. 10

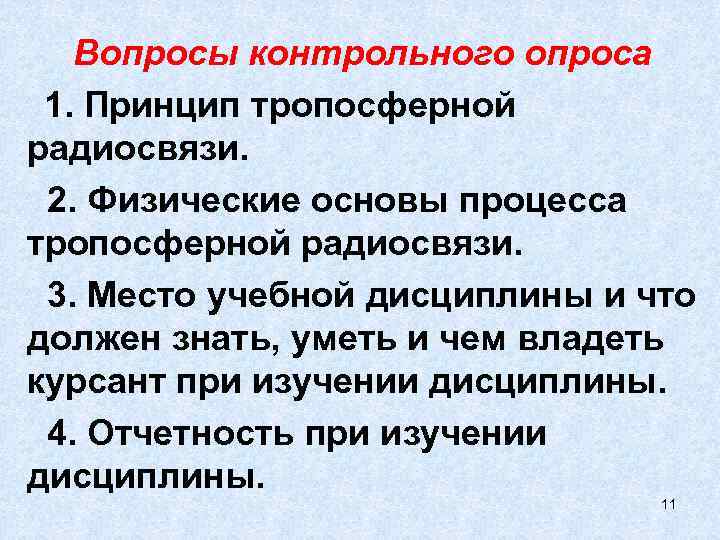

Вопросы контрольного опроса 1. Принцип тропосферной радиосвязи. 2. Физические основы процесса тропосферной радиосвязи. 3. Место учебной дисциплины и что должен знать, уметь и чем владеть курсант при изучении дисциплины. 4. Отчетность при изучении дисциплины. 11

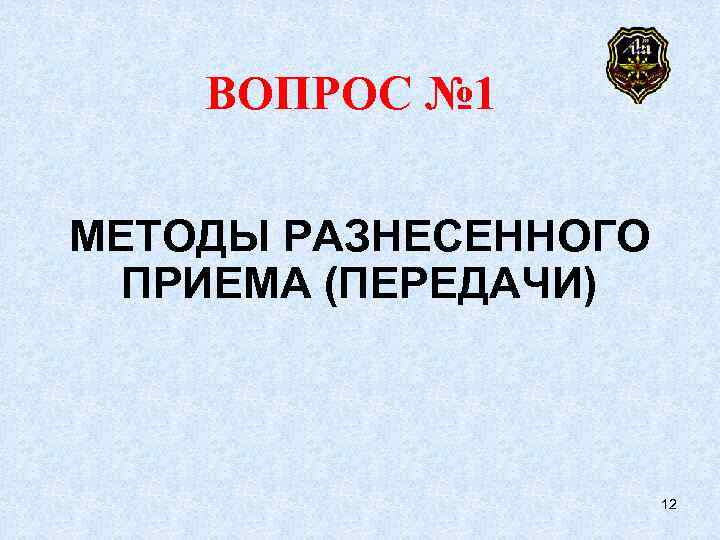

ВОПРОС № 1 МЕТОДЫ РАЗНЕСЕННОГО ПРИЕМА (ПЕРЕДАЧИ) 12

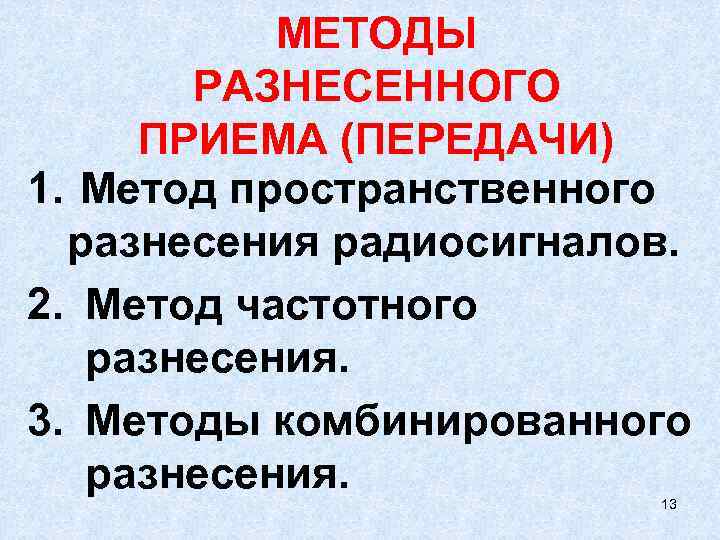

МЕТОДЫ РАЗНЕСЕННОГО ПРИЕМА (ПЕРЕДАЧИ) 1. Метод пространственного разнесения радиосигналов. 2. Метод частотного разнесения. 3. Методы комбинированного разнесения. 13

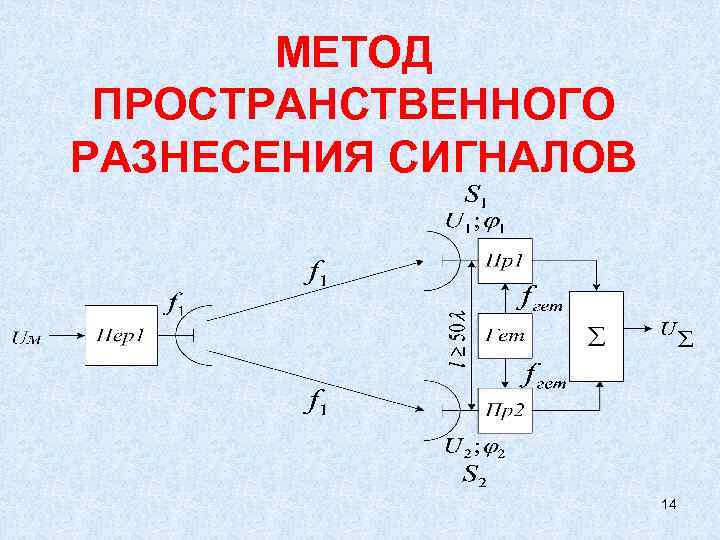

МЕТОД ПРОСТРАНСТВЕННОГО РАЗНЕСЕНИЯ СИГНАЛОВ 14

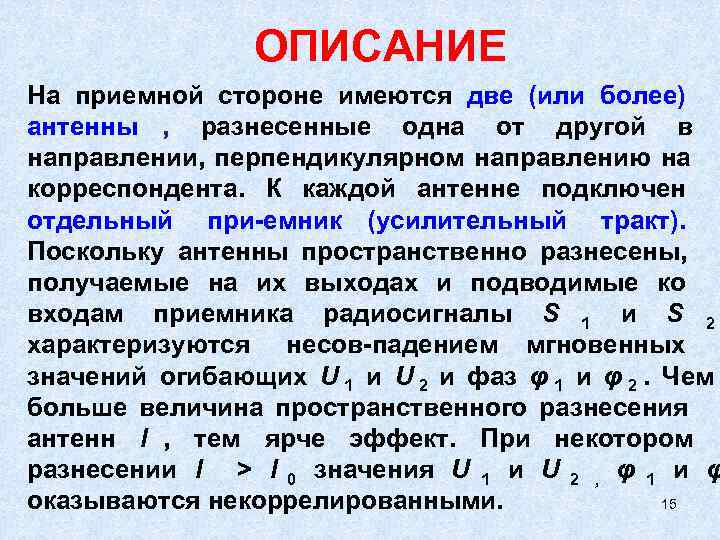

ОПИСАНИЕ На приемной стороне имеются две (или более) антенны , разнесенные одна от другой в направлении, перпендикулярном направлению на корреспондента. К каждой антенне подключен отдельный при емник (усилительный тракт). Поскольку антенны пространственно разнесены, получаемые на их выходах и подводимые ко входам приемника радиосигналы S 1 и S 2 характеризуются несов падением мгновенных значений огибающих U 1 и U 2 и фаз φ 1 и φ 2. Чем больше величина пространственного разнесения антенн l , тем ярче эффект. При некотором разнесении l > l 0 значения U 1 и U 2 , φ 1 и φ оказываются некоррелированными. 15

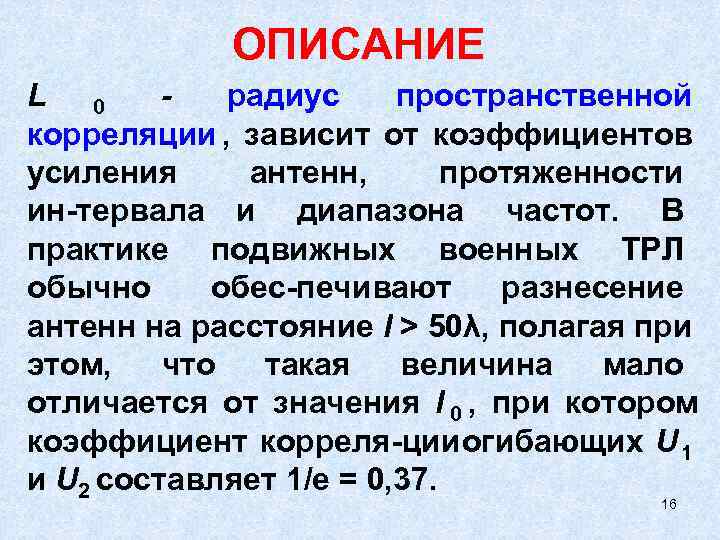

ОПИСАНИЕ L 0 - радиус пространственной корреляции , зависит от коэффициентов усиления антенн, протяженности ин тервала и диапазона частот. В практике подвижных военных ТРЛ обычно обес печивают разнесение антенн на расстояние l > 50λ, полагая при этом, что такая величина мало отличается от значения l 0 , при котором коэффициент корреля ции гибающих U 1 о и U 2 составляет 1/e = 0, 37. 16

МЕТОД ПРОСТРАНСТВЕННОГО Преимущества: минимальный расход частот РАЗНЕСЕНИЯ СИГНАЛОВ связи, такой же, как и при отсутствии разнесенного приема, что осо бенно важно для военных ТРЛ. Кроме того, на два приемника требуется только один общий гетеродин (синтезатор частот). Недостатки: необходимость применения двух (нескольких) ан тенн, а в дециметровом диапазоне соответственно такого же числа антенных опор, поскольку требуемая величина разнесения антенн велика и, например, при λ = 17 0, 5 м составляет l ≥ 50 ∙ 0, 5 = 25 м.

Метод частотного разнесения сигналов 18

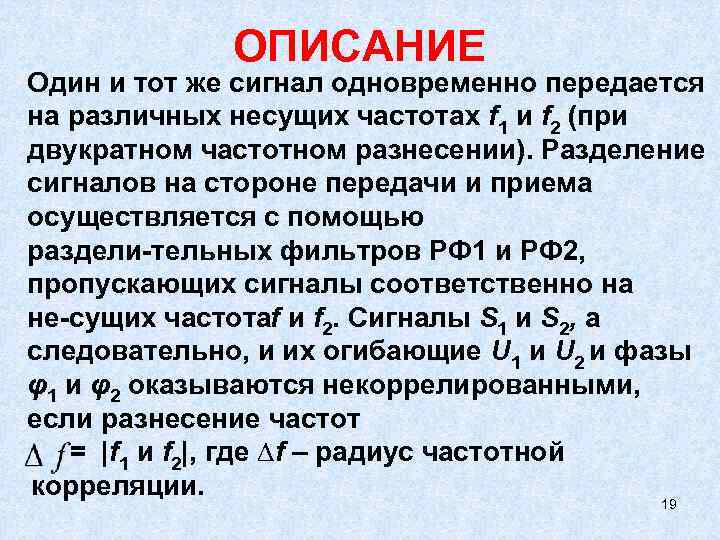

ОПИСАНИЕ Один и тот же сигнал одновременно передается на различных несущих частотах f 1 и f 2 (при двукратном частотном разнесении). Разделение сигналов на стороне передачи и приема осуществляется с помощью раздели тельных фильтров РФ 1 и РФ 2, пропускающих сигналы соответственно на не сущих частота и f 2. Сигналы S 1 и S 2, а f следовательно, и их огибающие U 1 и U 2 и фазы φ1 и φ2 оказываются некоррелированными, если разнесение частот = |f 1 и f 2|, где ∆f – радиус частотной корреляции. 19

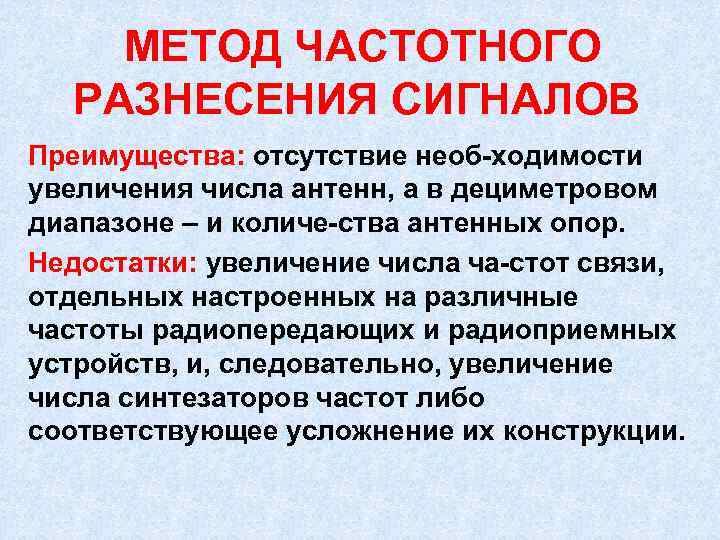

МЕТОД ЧАСТОТНОГО РАЗНЕСЕНИЯ СИГНАЛОВ Преимущества: отсутствие необ ходимости увеличения числа антенн, а в дециметровом диапазоне – и количе ства антенных опор. Недостатки: увеличение числа ча стот связи, отдельных настроенных на различные частоты радиопередающих и радиоприемных устройств, и, следовательно, увеличение числа синтезаторов частот либо соответствующее усложнение их конструкции.

МЕТОДЫ КОМБИНИРОВАННОГО РАЗНЕСЕНИЯ 21

ОПИСАНИЕ Метод основан на свойстве УКВ практически полностью сохранять поля ризацию олн в процессе ДТР УКВ. в Благодаря этому на стороне приема разли чают сигналы, переданные с вертикальной (ВП) и горизонтальной (ГП) поляри зацией волн. 22

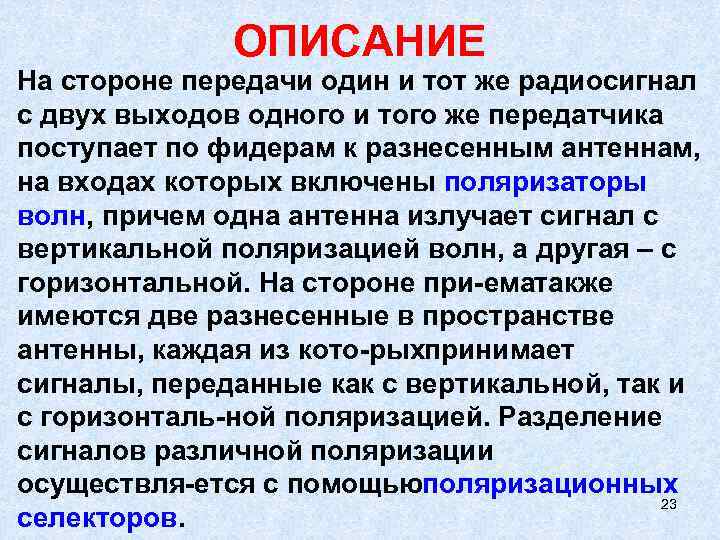

ОПИСАНИЕ На стороне передачи один и тот же радиосигнал с двух выходов одного и того же передатчика поступает по фидерам к разнесенным антеннам, на входах которых включены поляризаторы волн, причем одна антенна излучает сигнал с вертикальной поляризацией волн, а другая – с горизонтальной. На стороне при ема акже т имеются две разнесенные в пространстве антенны, каждая из кото рых ринимает п сигналы, переданные как с вертикальной, так и с горизонталь ной поляризацией. Разделение сигналов различной поляризации осуществля ется с помощью оляризационных п 23 селекторов.

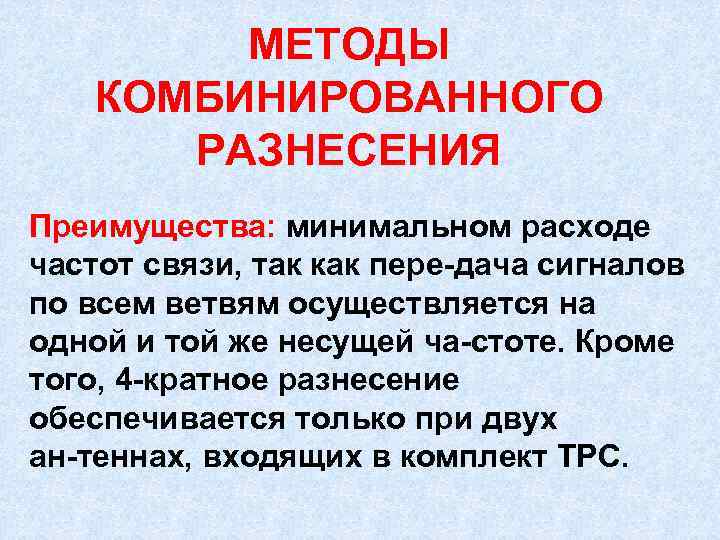

МЕТОДЫ КОМБИНИРОВАННОГО РАЗНЕСЕНИЯ Преимущества: минимальном расходе частот связи, так как пере дача сигналов по всем ветвям осуществляется на одной и той же несущей ча стоте. Кроме того, 4 кратное разнесение обеспечивается только при двух ан теннах, входящих в комплект ТРС.

ВОПРОС № 2 ОСОБЕННОСТИ СТРУКТУРЫ ТРОПОСФЕРНОЙ РАДИОЛИНИЙ 25

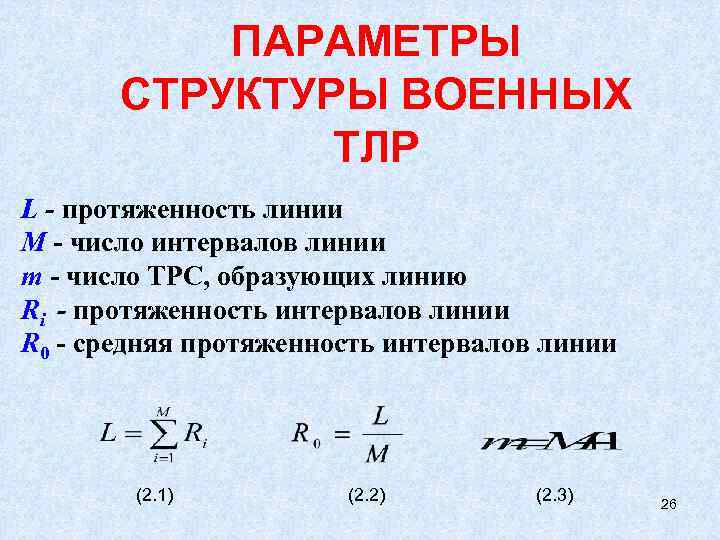

ПАРАМЕТРЫ СТРУКТУРЫ ВОЕННЫХ ТЛР L - протяженность линии M - число интервалов линии m - число ТРС, образующих линию Ri - протяженность интервалов линии R 0 - средняя протяженность интервалов линии (2. 1) (2. 2) (2. 3) 26

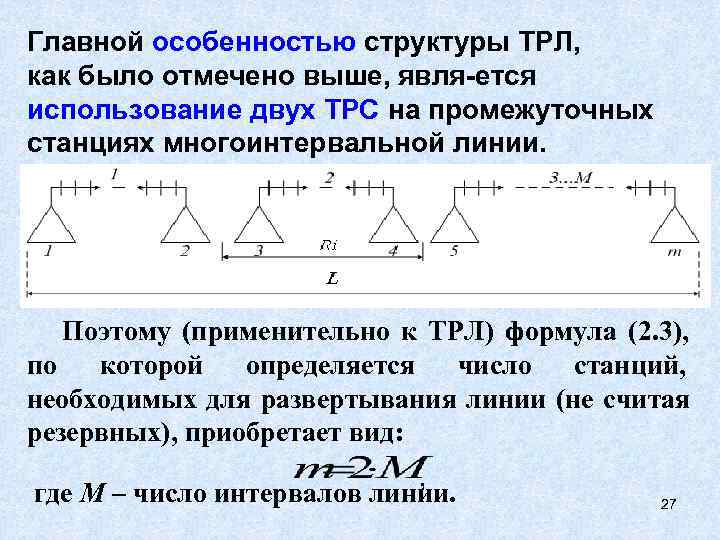

Главной особенностью структуры ТРЛ, как было отмечено выше, явля ется использование двух ТРС на промежуточных станциях многоинтервальной линии. Поэтому (применительно к ТРЛ) формула (2. 3), по которой определяется число станций, необходимых для развертывания линии (не считая резервных), приобретает вид: , где М – число интервалов линии. 27

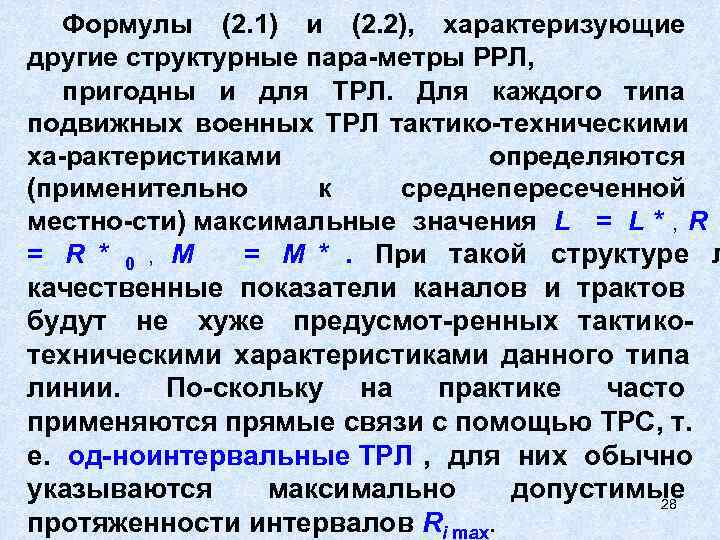

Формулы (2. 1) и (2. 2), характеризующие другие структурные пара метры РРЛ, пригодны и для ТРЛ. Для каждого типа подвижных военных ТРЛ тактико техническими ха рактеристиками определяются (применительно к среднепересеченной местно сти) максимальные значения L = L * , R = R * 0 , M = M *. При такой структуре л качественные показатели каналов и трактов будут не хуже предусмот ренных тактико техническими характеристиками данного типа линии. По скольку на практике часто применяются прямые связи с помощью ТРС, т. е. од ноинтервальные ТРЛ , для них обычно указываются максимально допустимые 28 протяженности интервалов Ri max.

29

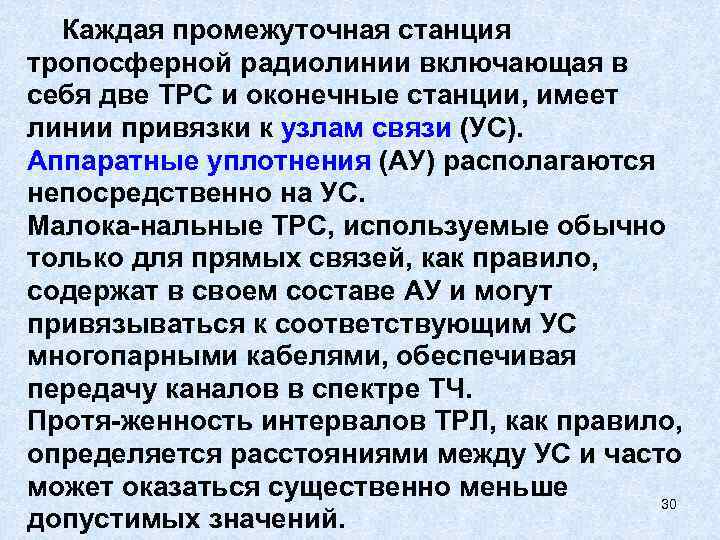

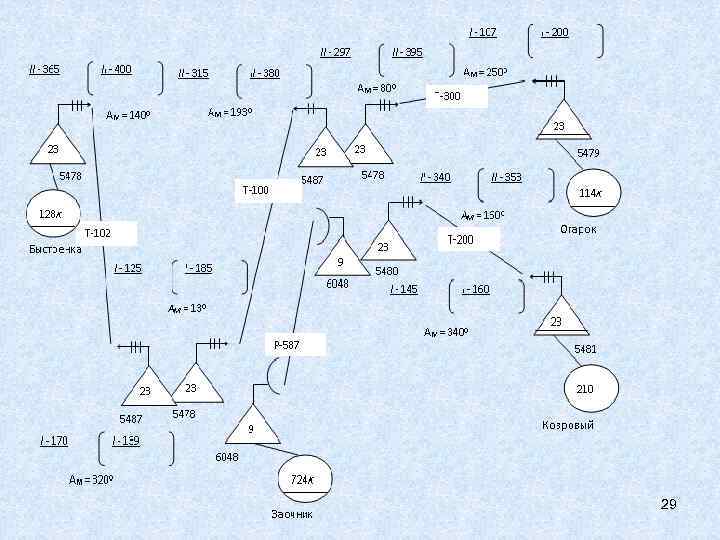

Каждая промежуточная станция тропосферной радиолинии включающая в себя две ТРС и оконечные станции, имеет линии привязки к узлам связи (УС). Аппаратные уплотнения (АУ) располагаются непосредственно на УС. Малока нальные ТРС, используемые обычно только для прямых связей, как правило, содержат в своем составе АУ и могут привязываться к соответствующим УС многопарными кабелями, обеспечивая передачу каналов в спектре ТЧ. Протя женность интервалов ТРЛ, как правило, определяется расстояниями между УС и часто может оказаться существенно меньше 30 допустимых значений.

САМОСТОЯТЕЛЬНАЯ ПОДГОТОВКА 1. Изучить методы разнесенного приема (передачи). 2. Разобраться в особенностях структуры тропосферной радиолиний. 3. Дополнить конспекты не достающим материалом, произвести необходимые вклейки. 4. Ознакомиться с материалом следующего занятия. 5. Ознакомиться с обучающей программой «Структурная схема ТРС Р 412» . 6. Посмотреть анимацию развертывания ТРС Р 412 для различных режимах работы станции. 31

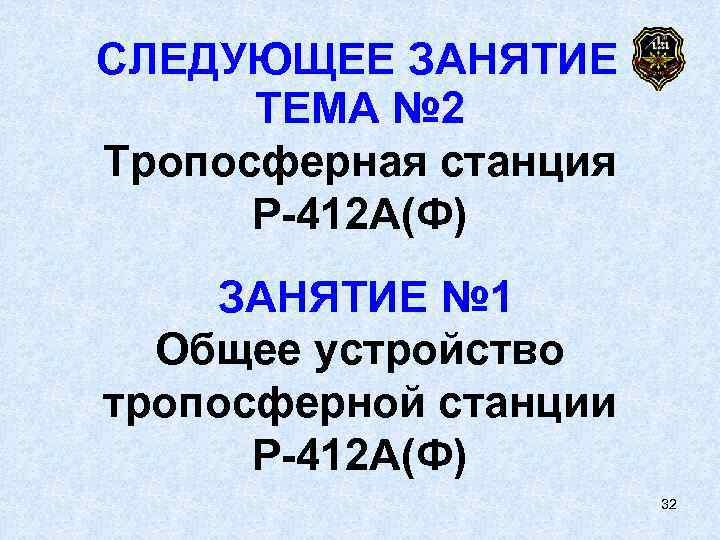

СЛЕДУЮЩЕЕ ЗАНЯТИЕ ТЕМА № 2 Тропосферная станция Р 412 А(Ф) ЗАНЯТИЕ № 1 Общее устройство тропосферной станции Р 412 А(Ф) 32
