XML et les BD 1 Introduction 2 Modèle

XML et les BD 1. Introduction 2. Modèle de données 3. Langage de requêtes 4. Produits 5. Conclusion Indexation et Optimisation ©GG

1. Introduction Générations de BD – Réseau et hiérarchique 70 - 80 – Relationnel 80 - 90 – Objet-Relationnel 90 - … Web et BD – un rendez-vous manqué – couplage faible par serveur d'applications – le Web est une vaste BD distribuée – la structuration est faible – plutôt orienté documentaire. . . Introduction ©GG 2

XML s'impose Intégration des données et méta-données Standard d’échange de données universel Les BD ne peuvent rester indifférentes : – nécessité de stocker les documents XML – nécessité de pouvoir interroger ces documents – évolution ou révolution ? Quel modèle de données ? Quel langage d'interrogation ? Quelle intégration avec l'existant ? Introduction ©GG 3

Limites de SQL Mauvais support de l'imbrication – – GROUP BY limités Généralement dans les éditeurs de rapports SQL 3 trop complexe – – – Requêtes imbriquées difficiles Méthodes en qualification coûteuse Références pas très claires Peu adapté à XML – – Vision tabulaire Manipulation par des fonctions (SQL/XML) SQL à 30 ans ! – Inventé en 1970 pour la gestion – XQuery le successeur ? ©GG Introduction 4

Exemple de documents <? xml version="1. 0"? > <Restaurant type="francais" categorie="**"> <Restaurants region="Normandie" version="2. 0"> <Nom>L'Absinthe</Nom> <Adresse> <No>10</No> <Restaurant type="francais" <Rue>quai Quarantaine categorie="***"> </Rue> <Nom>Le Grand Hôtel</ <Ville>Honfleur</Ville> Nom> </Adresse> <Adresse> <Téléphone>0231893900 <Rue>Promenade M. Proust </Téléphone> </Rue> <Manager>Dupont</Manager> <Ville>Cabourg</Ville> <Manager>Durand</Manager> </Adresse> <Manager>Dupont</Manager> <Menu Prix="12"> Fruits de Mer <Menu>Plat du jour</Menu> </Restaurant> </Restaurants> Introduction ©GG 5

2. Modèle de données Schémas flexibles et irréguliers – Optionnels, avec ou sans DTD Données auto-descriptives – Balises et attributs Modèle de type hypertexte – Support des références Éléments atomiques ou complexes – Composition par agrégation Types de données variés et extensibles – Textes, numériques, …, types utilisateur ©GG Modèle semi-structuré ©GG 6

Le modèle de données XQuery Data Model Modèle des schémas et de XPath 2 Un document est un arbre à nœud étiqueté Chaque nœud possède une identité Exprimé en XML, souvent représenté graphiquement Une forêt est une collection de documents de même schéma Une source de données est soit un document, soit une forêt Modèle semi-structuré ©GG 7

Diagramme XML Spy Modèle semi-structuré ©GG 8

Et les documents sans schéma ? Possibilité de stocker des documents sans schéma Solution – Forêt fermée versus forêt ouverte – Construction et gestion dynamique des schémas – Notion de "document guide" ou DTD généralisée – Schéma faible avec typage string – Possibilité d’inférer des types à partir des valeurs – Le SGBD génère un schéma (arbre couvrant sans feuilles) – Maintenu lors des mises à jour (compteur d'utilité) – Schéma de base pour l'interrogation Facilite la conception – Dégager des collections de documents apparentés – Le SGBD conçoit pour vous ! Modèle semi-structuré ©GG 9

Bilan Modèle de données Un standard riche – schémas standardisés depuis 3 mai 2001 – Représentation graphique ad-hoc – Génération automatique en cas d'absence Faut-il un autre modèle que les schémas ? – Doit couvrir les schémas – Doit couvrir les DTD – Doit couvrir l'absence de schéma et DTD – Syntaxe plus simple Modèle semi-structuré ©GG 10

3. Langage de requêtes MODELE LANGAGE REQUETES Hiérarchique DML DL 1 Réseau DML CODASYL Relationnel SQL: SELECT … Objet OQL XML ? ? ? Langages de requêtes ©GG 11

Qu’est ce que XQuery ? XQuery est le langage de requêtes pour XML défini et standardisé par le W 3 C XQuery s’impose comme le langage de requêtes: – – – Pour les bases de données XML natives Pour les documents XML textuels (XQuery Text) Pour l’intégration de données (bases de données virtuelles) Le besoin d’interroger les bases relationnelles en XQuery existe – Pour l’intégration et la publication de données – Compétition avec les extensions de SQL (SQL/XML) Langages de requêtes ©GG 12

Objectifs Puissance de SQL Recherche d'information Types XML Schema XPath 2 Structure d'arbres Langages de requêtes Langage fonctionnel ©GG 13

La base Proposé par IBM , MS, AT&T, Data Direct, . . . Langage fonctionnel type CAML Forme de requête élémentaire – – FOR $<var> in <forest> [, $<var> in <forest>]+ //itération LET $<var> : = <subtree> // assignation WHERE <condition> // élagage RETURN <result> // construction Les forêts sont sélectionnées par des Xpath (document ou collection) Le résultat est une forêt (un ou plusieurs arbres) Langages de requêtes ©GG 14

Exemple 1 : XPath (Q 1) Noms de tous les restaurants : collection(“Restaurants”)/Restaurant/Nom/text() collection(“Restaurants”)/Restaurant/Nom Langages de requêtes ©GG 15

Exemple 2 et 3 : XPath + Expression régulière – Menu de tous les restaurants collection(“Restaurants”)//Menu Accès via indice à attribut – Donnez le nom des menus du premier restaurant collection(“Restaurants”)/Restaurant[1]/Menu/@Prix Langages de requêtes ©GG 16

Exemple 4 : Sélection Lister le nom des restaurants de Cabourg: collection(“Restaurants”)/Restaurant [Adresse/Ville= “Cabourg"] /Nom <resultat> {for $R in collection("Restaurants")/Restaurant where $R/Adresse/Ville = “Cabourg” return {$R/Nom}} </resultat> Langages de requêtes ©GG 17

Exemple 5 : Jointure Lister le nom des Restaurants avec téléphone dans la rue de l'Hôtel Lutecia: for $R in collection("Restaurants")/Restaurant, $H in collection("Hotels")/Hotel where $H//Rue = $R//Rue and $H//Nom = "Le Lutecia" return <Result> {$R/Nom} {$R/Téléphone} </Result> Langages de requêtes ©GG 18

Exemple 6 : Restructuration d'arbre Construire une liste de restaurants par Ville for $c in distinct(collection(“Restaurants”)/Restaurant//Ville) return <Ville>{$c}</Ville> <Restaurants> {for $r in collection(“Restaurants”)/Restaurant where $r//Ville = $c return {$r}} <Restaurants> Langages de requêtes ©GG 19

Exemple 7 : Imbrication en Where Adresses des hotels dans des villes ayant des restaurants trois étoiles for $h in collection(“Hotels”)/Hotel where $h/Adresse/Ville in for $r in collection(“Restaurants”)/Restaurant where $r/@categorie = "***" return {$r/Adresse/Ville/text()} return {$h/Adresse} Langages de requêtes ©GG 20

Syntaxe Simplifiée (XLive) // Réduite à FWR XQuery : : = For. Clause : : = Var. Def : : = Where. Clause : : = Cplex. Cond : : = Op : : = Expr : : = Return. Clause : : = XMLElement : : = Var. Name name. Tag Quoted. Text : : = Constant XPath : : = For. Clause [Where. Clause] Return. Clause “for” Var. Def [, Var. Def] … “$”Var. Name “in” “collection” “(” Quoted. Text “)”/XPath “where” Cplex. Cond | Cond AND Cplex. Cond | Cond OR Cplex Expr Op Constant | Expr Op Expr | “contains(” Expr , Text “)” “=” | “!=” | “<=” | “>=” “$”Var. Name/XPath “return” XMLElement* “<”tag“>”XMLElement“</”tag“>”| “{” XPath“}”*| “{” XQuery“}”* : : = Any variable : : = XML label Any text between quotes " …“ : : = Quoted text or number XPath expression restricted to child and descendant directions ©GG 21

Exemple 8 : Agrégat simple Combien de restaurants y-a-t-il en collection ? let $R : = collection(“Restaurants”)/Restaurant return <Nombre. Restaurant > {count ($R)} </Nombre. Restaurant> Langages de requêtes ©GG 22

Exemple 9 : Agrégat partitionné Lister le nom de chaque restaurant avec le prix moyens des menus proposés – for $r in collection(“Restaurants”)//Restaurant let $a : = collection(“Restaurants”)// [Restaurant = $r]//Menu/@Prix return <resultat> {$r/Nom} <avg. Prix>{AVG($a)}</avg. Prix> </resultat> Langages de requêtes ©GG 23

Exemple 10 : recherche textuelle Lister les bons restaurants de Paris – for $r in collection(“Restaurants”)//Restaurant where (contains ($r/Comments, “Bon”) or contains ($r/Comments, “Excellent”)) and $r/Adresse/Ville = “Paris” return {$r/Nom} Langages de requêtes ©GG 24

Exemple 11 : Ordre et désordre Lister les bons restaurants de Paris par ordre alphabétique for $r in unordered(collection(“Restaurants”)//Restaurant) where (contains($r/Comments, "Excellent”) or contains($r/Comments, "Good”)) and $r/Adresse/Ville = “Paris” return {$r/Nom} orderby ($r/Nom descending) Langages de requêtes ©GG 25

Exemple 12 : Multi-requêtes Construire un document avec en-tête, titre, liste restaurants peu chers, titre, liste restaurants chers <XML_document> <Very_Expensive_Restaurants> <Title>List of very expensive restaurants</Title> {for $r in collection("Restaurants”)//Restaurant where every $p in $r/Menu/@Prix satisfies ($p>100) return {$r}} </Very_Expensive_Restaurants> <Very_Inexpensive_Restaurants> <Title>List of very inexpensive restaurants</Title> {for $r in collection(“Restaurants”)//Restaurant where some $p in $r/Menu/@Prix satisfies ($p<10) return {$r}} <Date>{date()}</Date> </Very_Inexpensive_Restaurants> </XML_document> Langages de requêtes ©GG 26

Exemple 13 : String Trouver les livres dans lequel le nom d'un élément se termine par "or" et le même élément contient la chaîne "Suciu" quelque part. Pour chaque tel livre, retourner le titre et l'élément qualifiant. for $b in document("document")//book let $e : = $b/*[contains(string(. ), "Suciu") and ends-with(local-name(. ), "or")] where exists($e) return <book> { $b/title } { $e } </book> Langages de requêtes ©GG 27

Fonctionnalités XQuery Text Recherche sur mot-clés Recherche de phrase Support des mots de laiaison Recherche sur préfix, suffix, infix Normalisation des mots, accents, capitales, … Langages de requêtes Recherche par proximité (unité = mots) Spécification de l'ordre des mots Combinaison logic avec AND, OR , NOT Recherche par similarité Tri des résultats par pertinence ©GG 28

Bilan XQuery Véritable langage de programmation Très puissant – – – – Sur des forêts dont les arbres sont des documents Questions ? Sélection Jointure Imbrication Restructuration Agrégation Tri Plein texte … Langages de requêtes ©GG 29

4. Aperçu des produits Systèmes natifs – Technique spécialisée de stockage et recherche – Extension des techniques documentaires à l'élément SGBD relationnels étendus – Séparation des éléments et du graphe – Mapping en tables SGBD objet adapté – Utilisation d'une structuration objet (DOM) – Un produit : Excelon (Object Store) Racheter par Progress Software SGBDX ©GG 30

4. 1 SGBD Natif XML SGBD XML – conçu pour XML, – stockant les documents en entiers sans les décomposer en éléments, – utilisant de techniques d'indexation d'arbres spécifiques. SGBDX Stockage XML Requête XML Recherche XML Noyau SGBD Concurrence, Fiabilité ©GG Forêts d'arbres Index 31

Indexation Plein Texte Utilisation d'un thésaurus au chargement – ensemble de termes reliés – liste des mots importants – synonymes et préférés – spécialisations, traductions – Standards ISO 2788 et ANSI Z 39. 19 Stémisation (racine) ou lémisation (préféré) Listes inverses – fichiers de mots significatifs – pour chaque mot, adresse document (élément+offset) SGBDX ©GG 32

Principaux produits De multiples start-up – – – – Software A. G. Tamino http: //www. softwareag. com/ X-Hive/Db http: //www. x-hive. com/ Coherity http: //www. coherity. com/ IXIA soft http: //www. ixiasoft. com/ XML Global http: //www. xmlglobal. com/ Neo. Core http: //www. neocore. com/ Xyleme http: //www. xyleme. com/ Exist http: //exist. sourceforge. net/ Intégration comme type spécialisé à SGBD OR – DB 2 XML Extender, Oracle XML DB, SQL Server 2005 SGBDX ©GG 33

Xyleme Entrepôt XML efficace Architecture distribuée – Cluster de PCs – Communication avec Corba Développé sur Linux en C++ Support du langage de requêtes Xy. QL – OQL étendu avec des expressions de chemins – Recherche plein texte en éléments efficace SGBDX ©GG 34

Xyleme Functionnalities SGBDX ©GG 35

Xyleme: Natix Repository Objectifs – Minimiser les I/O pour accès directe et balayage – Accès direct efficace via index et identifiant – Compression des données sans pénaliser les accès Stockage efficace d’arbre – Pages de taille fixe classique – Enregistrements de taille variable à l’intérieur Equilibrage des arbres par éclatement de pages SGBDX ©GG 36

Xyleme: Architecture Physique Xy. Query Global Query Manager Local Query Manager Loader/Indexer Repository Context Local Query Manager Loader/Indexer Xy. Index Repository Context xy. Index SGBDX ©GG Xy. Index xy. Index 37

Xyleme: Exemple de Requêtes – Extension de OQL avec XPath – Orientation recherche textuelle Select boss/Name, boss/Phone From comp in Business. Domain, boss in comp//Manager Where comp/Product contains “Xyleme” SGBDX ©GG 38

Xyleme Indexation Liste inversée standard – mot documents contenant ce mot Index Xyleme – mot éléments contenant ce mot (document + élément identifier) La plupart des requêtes sur mots-clés sont traitées en index, sans accès aux documents Possibilité d’enrichir la requête via un thésaurus avant la recherche en index SGBDX ©GG 39

4. 2 Mapping SGBDR XML Composant logiciel audessus d'un SGBDR assurant: – le stockage et l'interrogation de documents XML – en transformant le XML en tables – et les tables en XML XQuery Recherche XML Stockage XML SQL SGBD Tables de lignes SGBDX ©GG XML Index 40

Exemple de Mapping Restaurant(#R, Nom, Tel) Adresse(#R, N°, Rue, Ville) Manager(#R, Nom) SGBDX ©GG 41

SQL/XML Intégration de fonctionnalités XQuery à SQL Support à la SQL 3 – – Type de donnée natif XML Type (colonnes XML) Fonctions d’extraction XPath Fonctions de construction de XML (pont relationnel) Insertion et Maj de XML en colonne(s) Exemple de requête SELECT XMLElement("Emp", XMLForest ( e. hire, e. dept AS "department") )AS "result“ FROM EMPLOYEE e WHERE Extract. Value(e. XMLemp, /emp/@id) > 200; SGBDX Intégré à Oracle et DB 2 ©GG 42

Fonctions SQL/XML Fonction XMLAgg prend en argument une collection de fragments et retourne un document XML agrégé ; XMLConcat reçoit en argument une série d’instances XMLType correspondant aux valeurs d’une colonne pour les lignes d’une table et retourne les instances concaténées ; XMLElement prend en argument un nom d’élément, une collection d’attributs optionnels, un contenu d’élément et retourne une instance XMLType ; XMLForest convertit la suite de ses argument en XML et retourne un fragment XML concaténation des arguments convertis ; XMLCol. Att. Val converti une valeur de colonne en XML ; XMLSequence transforme une suite de lignes référencées par un curseur en séquence XML ; XMLTransform applique une feuille de style XSL à une instance XMLType et retourne une instance XMLType ; Extract. Value. reçoit en argument une instance XMLType et une expression XPath et retourne la valeur scalaire des nœuds sélectionnés Extract. XML SGBDX Rôle reçoit en argument une instance XMLType et une expression XPath et retourne une instance XML représentant les nœuds sélectionnés. ©GG 43

Oracle XML/DB Stockage et publication – Mapping de XML plat sur une table – Mapping de XML imbriqué en tables imbriquées – Stockage de XML en colonne (XML Type) – Commandes Put. Xml et Get. Xml Interrogation – Support de SQL/XML – Servlet XSQL document XML avec requêtes SQL/XML transformation du résultat des requêtes en XML SGBDX ©GG 44

Microsoft: SQL Server 2005 Stockage de XML – Stockage natif comme "XMLtype" – Mapping de XML en tables XPath XQuery SQL défini par assistants exécuté par procédures stockées – Stockage en Large OBject varchar et varbinary Interrogation en XML – XQuery et XML DML Proposé pour interroger et mettre à jour les données XML Possibilité de définir des vues XML et de les interroger SQL Server XML View XML Files – SELECT … FOR XML Retourne du XML à partir de requêtes SQL et permet de définir le format du XML retourné – Open. XML Manipulation de documents XML comme des tables avec des procédures stockées SGBDX ©GG Row. Set XML 45

XQuare Bridge (Open Source) Extraction XML – via XQuery traduite en SQL Scripts XQuery API XML/DBC Extractor Mapper Stockage XML en base JDBC – Mapping via schema – Accélérateur XTree (Repository) Portable SGBDR SGBD – Oracle, SQLServer, Post. Gres, … Version industrielle BD relationnelle – www. datadirect. com SGBDX Règles de Mapping API SAX 2 ©GG 46

Natif versus XORDBMS Points forts XOR Points forts Natif – pas de nouveau SGBD – possibilité de normaliser les données – possibilité de stocker comme valeur d’attribut – une certaine portabilité multi -SGBD – performance pour accès grain fin SGBDX ©GG – un nouveau SGBD fait pour XML – jamais de mapping à définir et maintenir – intégrité du document – recherche plein texte – performance pour accès gros grain 47

5. Conclusion XML peut-il changer les bases de données ? – Recherche en BD semi-structurées – Besoin de schémas faibles (XML Schéma) – Langage de requêtes standardisé (XQuery) – L'effet du Web. . . Intégration douce à l'Objet/relationnel – Transformation en tables – Gestion du graphe – Support des textes libres niveau élément ©GG 48

Résumé XML fournit un cadre uniforme pour : – échanger des données structurées (DTD, schéma) – échanger des données semi-structurées (graphes) – interroger des documents (XQuery) – intégrer des sources de données hétérogènes (table, multimédia) Beaucoup de travaux sont en cours – Gestion efficace au sein d'Oracle, de DB 2, etc. – Construction de middlewares pull/push fondés sur XQuery – Construction de SGBD pur XML (Xylème, etc. ) ©GG 49

Techniques d’Indexation XML 1. Objectifs 2. Dataguide et Variation 3. Index Fabric 4. Adaptative Path Index 5. Node Numbering scheme 6. Compact Structural Summary 7. Conclusion ©GG

Requirements XML Queries involve navigating data using regular path expressions. (e. g. , XPath) – /Livre//Auteur[@specialite="informatique"]) – Accessing all elements with same name string. – Ancestor-descendant relationship between elements. – Content based access on values included in text. ©GG 51

Index Types Structural index – Accessing all elements of given name – Ancestor-descendant and parent-child relationship between elements Content index – Accessing elements containing given keywords – Supporting most text search functionalities ©GG 52

Classical Content Index Classically based on inverted lists Words Localization – For each term, gives the doc. ID + localization Several variations allows different search types - t 1 : doc 1 -100, doc 1 -300, doc 3 -200, … - t 2 : doc 2 -30, doc 4 -70, … - t 3 : doc 4 -87, doc 5 -754, … – Offset, Relative, Proximity (word, localization) Generally stored in a B+-Tree to optimize search for a given word Size is an important issue – Fixed entry (word repeated) (word, Frequency, (localization)*) – Variable length entry – Memory and Disk ©GG 53

Problem with XML Support of element addressing Query processing – Doc. ID should include Node. Id (Xpath) + Offset – – – Index size becomes very large – XPath are long Support of typed data Structural joins Text search Exact search Support of updates – Integer, float, simple types of XML schema – Requires classical indexes for certain elements – Incremental updates would be a plus ©GG 54

Evaluation Criteria Identifiers Keyword Search – Per node or per document – By element scan – By B-tree traversal Descendant/Ancestor Search Update – By join algo. – By graph traversal – By OID comparison – Incremental Index size – Entry number – Entry size ©GG 55

2 -Dataguide and Variation A legal label path: Goldman & Widom VLDB 97 Dynamic schemas – Restaurant/Name Target set – helps in query formulation – for e=Restaurant/Entree is Ts(e) = {6, 10, 11}. – Doc. Id can be added to identifiers Concise and accurate structural summaries – Every path in the database has one and only one corresponding path in the Data. Guide with the same sequence of labels ©GG 56

Dataguide Principle To achieve conciseness – a Data. Guide describes every unique label path of a source exactly once. To ensure accuracy – a Data. Guide encodes no label path that does not appear in the source. 2, 3 4 And for convenience – a Data. Guide itself be an object (OEM or XML). 5, 9 6, 10, 11 7 8 8 Targeted dataguide ©GG 57

Dataguide Evaluation Identifier – One per node Descendant/Ancestor Search – By graph traversal Keyword Search – By element scan Update – Insertion is incremental – Deletion is complex Index size – Entry number : Linear for tree; can be exponential in number of DB nodes – Entry size : number of elements for a path ©GG 58

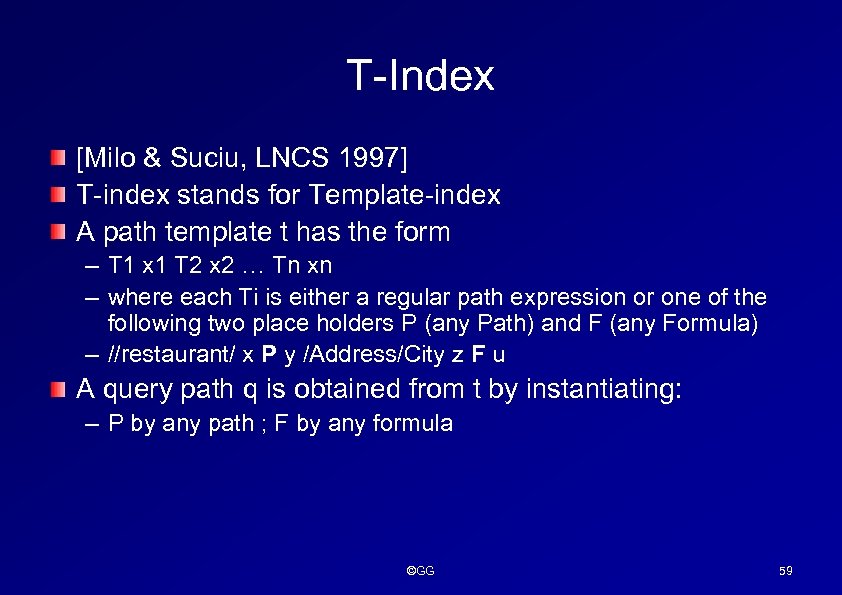

T-Index [Milo & Suciu, LNCS 1997] T-index stands for Template-index A path template t has the form – T 1 x 1 T 2 x 2 … Tn xn – where each Ti is either a regular path expression or one of the following two place holders P (any Path) and F (any Formula) – //restaurant/ x P y /Address/City z F u A query path q is obtained from t by instantiating: – P by any path ; F by any formula ©GG 59

Principle T-indexes all sequences of objects connected by a sequence of path expressions defined by a template. Particular cases : – 1 -indexes = template any path P Indexes all objects reachable through an arbitrary path expression P from a root: two nodes are equivalent (same entry) if the set of paths into them from the root is the same. 1 -index is a non-deterministic version of the strong data guide – 2 -indexes = template P x P all pairs of objects connected by an arbitrary path expression P ©GG 60

Building a T-index Group objects into equivalence classes containing objects that are indistinguishable w. r. t to a class of paths defined by a path template Finer equivallence classes are more efficient to construct using bisimulation Construct a non deterministic automaton – states represent the equivalence classes – transitions correspond to edges between objects in those classes. T-index can be used to answer queries of more general forms than the template ©GG 61

3 -Adaptative Path Index (APEX) Adaptative Path Index for XML [Chung et. al. SIGMOD 2002] Summarize paths that appear frequently in query workload Maintain all paths of length 1 Efficient for partial match paths Incremental update of index ©GG 62

APEX details Each node has an identifier (nid) Required paths for indexing ({label}+some composed paths) APEX = Graph (structural summary) + hash tree (incoming required paths to nodes of Graph) Hash tree is used to find nodes of graph for given label path, also for incremental update Determine frequently used path from query workload using sequential pattern mining ©GG 63

APEX Example XML data structure APEX Hash tree and Graph ©GG 64

APEX Evaluation Identifiers – One per node Descendant/Ancestor Search – Hash tree access if required or graph traversal or join Keyword Search – Not supported Update – Insertion is incremental Index size (two structures) – Entry number : Linear in number of nodes – Entry size : number of elements for a path ©GG 65

4 -Index Fabric [Cooper et al. . A Fast Index for Semistructured Data. . VLDB, 2001] Extension of dataguide for text search – Keeps all label paths starting from the root – Encode each label path with data value as a string – Use efficient index for strings to store it (Patricia trie) Perform queries on keywords for elements as string search Does not keep information on non-terminal nodes ©GG 66

Patricia Trié : Key Value A Patricia trie is a simple form of compressed trie which merges single child nodes with their parents More efficient for long keys (non-common postfix in one node) Trie = A tree for storing strings in which there is one node for every common prefix. The strings are stored in extra leaf nodes. ©GG 67

Exemple Doc 1: <invoice> <buyer> <name>ABC Corp</name> <address>1 Industrial Way</address> </buyer> <seller> <name>Acme Inc</name> <address>2 Acme Rd. </address> </seller> <item count=3>saw</item> <item count=2>drill</item> </invoice> Doc 2: <invoice> <buyer> <name>Oracle Inc</name> <phone>555 -1212</phone> </buyer> <seller> <name>IBM Corp</name> </seller> <item> <count>4</count> <name>nail</name> </item> </invoice> ©GG 68

Patricia Trie ©GG 69

Search on Paths Example of queries: – /invoice/buyer/name/[ABC Corp] – /invoice/buyer//[ABC Corp] A key lookup operator search for the path key corresponding to the path expression. If path expands to infinite number of tags – start by using a prefix key lookup operator, – then navigate through children to check the rest ©GG 70

Fabric Evaluation Identifiers – One per document Descendant/Ancestor Search – As string search; do not keep order of elements Keyword Search – By Patricia trie leaves if expanded; value index otherwise Update – Insertion is incremental – Deletion is complex Index size (index stored with document) – Entry number : Linear for tree – Entry size : number of elements for a path ©GG 71

5 -Node Numbering Scheme Used for indexing elements Node Identifier (NID) element The NID aims at replacing structural joins by simple function computation: – check parent & ancestor relationships is_parent(NID 1, NID 2), is_ancestor(NID 1, NID 2) – determine parent & children get_parent(NID 1), get_children(NID 1) ©GG 72

Virtual nodes (1) [Lee & Yoo Digital Libraries 99] – Document structure mapped on a k-ary tree – Node identifier assigned according to the level-order tree traversal parent(i) = (i-2)/k + 1 child(i, j) = k(i-1) + j + 1 ©GG 73

Virtual nodes (2) NID can be used to address elements in index of elements Only certain nodes (e. g. , leaves) have to be indexed as parent nodes can be determined by computation Problems: – – – arity of tree – may be variable and large determination of real existence of parent/child update when arity increases ? ©GG 74

XML trees node pre/post numbering [Dietz 82] Identification of nodes – Identifier = preorder rank||postorder rank (1, 7) X ancestor of Y <=> – pre(X) < pre(Y) and post(X) > post(Y) (6, 6) (2, 4) Example – 1<5 and 7>3 => (1, 7) ancestor (5, 3) (3, 1) ©GG (4, 2) (5, 3) (7, 5) 75

Interval encoding [Li&Moon VLDB 2001] Identify each node by a pair of numbers <order, size> as follows: For a tree node y of parent x: – order(x) < order(y) – order(y)+size(y) =< order(x) + size(x) For two sibling nodes x and y, if x is the predecessor of y in preorder traversal then – order(x) + size(x) < order(y) (1, 100) (41, 10) (10, 30) (11, 5) (17, 5) (25, 5) (45, 5) Size keeps space for updates ©GG 76

Relative Region Coordinates (1) [Kha & Yoshikawa IEEE Data Engin. 2001] – A RRC of a node n of an XML tree is a pair [sp-sn, sp-en] of addresses in the region of parent, i. e. , relative to parent start Parent Child s e ©GG 77

Relative Region Coordinates (2) Absolute region coordinate (ARC) – Relative to root begin (from byte Nth to Mth) – Allow to extract the XML data – Can be derived from RRCs of parents and self: Begin = (parents self)s –(k-1) End = (parents)s +e(self)–(k-1) Advantages – Updates are kept local to a region To access parent-child efficiently – A B-tree like structure is maintained (à la Natix). ©GG 78

Xyleme Generate a form of dataguide per cluster – Generalized DTD Manage a label and value index (full index) – Keep document ID and element ID – Two forms of element ID: Bit structured scheme: structure position Prefix-postfix scheme: left-deep traversal Stores XML DOM trees in pages – NATIX (Mannheim Univ. ) technology ©GG 79

Xyleme ©GG 80

6 -Compact Structural Summary [Bremer & Gertz Tech Report 2003] Compact addressing of words in XML doc. Encode XPath as reference to a path in a document guide (path set, DTD or schema) ©GG 81

Managing a Compact Index Naïve XML Indexing Problem: – (Word, doc. Id, (XPath)*) – How to memorize the location of a word inside an element ? Example – book/chapter[2]/resume/sec tion[3] – article/author/name Solution [Bremer & Gertz 02] Difficulties: – Encode the XPath as a reference to a path in a document guide (path sequence or schema) – Index size ! – Processing time ! Intersection of lists ©GG 82

XPath Encoding XPath encoded as a path ID (PID) of structure (N, (p 1, p 2, . . . ) – N being a node identifier in the guide – (p 1, p 2, . . . ) being indices for repetitive ancestors from root to N db article Article* II techreport title III title text db I techreport VI text IV Sect* V Document Guide sect /db/article[1]/text/sect[3] PID : (V, (1, 3)) ©GG 83

PID Ordering and Encoding Compact PID Encoding : (V, (1, 3)) PID order : /db/article[1]/text/sect[3] – IV, (1))<(V, (1, 2)) <(V, (1, 3)). Pre-order relationship db – X Parent Y – PID(X) < PID(Y) article Compact PID encoding article 2 children : 1 bit – Path number Integer (short) techreport title text – Repetitive node 1 child : 0 bit 3 children : 2 bits log 2(n) bits sect Total : 3 bits ©GG 84

Index Implementation Entry – Word (stem) || Address – Address is : PID || (offset in element)* <livre> <titre>Les Misérables, Tome 1 : Fantine</titre> <auteur>Victor Hugo</auteur> <histoire> 1815. Alors que tous les aubergistes de la ville l'ont chassé, le bagnard Jean Valjean est hébergé par Mgr Myriel ( que les pauvres ont baptisé, d'après l'un de ses prénoms, Mgr Bienvenu). L'évêque de la ville de Digne, l'accueille avec bienveillance, le fait manger à sa table et lui offre un bon lit. …. </histoire> </livre> – Example City (V(1, 3); (9, 36)) Word PID – offset* Valjean (PID; 15) Ville (PID; 9, 36) … ©GG 85

XQuery Text Evaluator Normalize the query through thesaurus – Translation – Synonyms – Conceptualization Access to the text index – Intersection, union, difference of PIDs Access to the relevant elements from PIDs Verification of relevance ©GG 86

7 -Conclusion Various indexing techniques for XML Main dimensions of variations – Structural summary Dataguide, Schema guide, Generalized DTD – Identification of nodes (NID) Should keep parent-child relationship Should be stable to updates – Index of keywords Should be compact Should give NID and offset of instances ©GG 87

Classification XML Indexing Methods T-Index Hierarchy Fabric Dataguide Numbering Scheme Text Search Graph Traversal APEX Pre/Post Order RRC Interval Encoding ©GG 88

Index for XQuery Text Facilitate the retrieval of: – Non stop words – Suffixes, prefixes – Location of words in elements – Relevant nodes for a search Entries should focus on elements – Word [(doc. Id, NID)*] ©GG 89

Implémentation XQuery Introduction Algèbre XML Génération des plans ©GG

1. Introduction Des techniques en évolution – Beaucoup de recherche sur XML DB Extension des techniques relationnelles – Algèbre XML – Réécriture de requêtes en arbre algébrique – Transformation et optimisation des arbres – Prise en compte des index de structure et contenu ©GG 91

Techniques de base XQuery Parser Analyse de la requête Cannonisation Mise en forme normale Transformation et simplification Génération d'un plan d'exécution Optimizer Optimisation Query Plan Run Time Machine d'exécution de l'algèbre ©GG 92

2. Algèbres pour XML De multiples algèbres – Jagadish H. V. , Lakshmanan L. V. S. , Srivastava D. , Thompson K. TAX: A Tree Algebra for XML, Proc. DBPL Conf. , Roma Italy, 2001. – Fernandez M. , Simeon J. , Wadler P. . An Algebra for XML Query, In Foundations of Software Technology and Theoretical Computer Science, New Delhi, 2000. – Zaniolo C. The Representation and Deductive Retrieval of Complex Objects, Proc 11 th VLDB, Stockholm, 1985. – Galanis L. , Viglas E. , De. Witt D. J. , Naughton J. F. , Maier D. Following the Paths of XML: an Algebraic Framework for XML Query Evaluation, 2001 – Tuyet-Tram Dang-Ngoc and Georges Gardarin Federating heterogeneous data sources with xml, IKS 2003 ©GG 93

XAlgèbre Proposée et implémentée pour un médiateur – XMLMedia, XQuark – XLive Besoin d’une algèbre adaptée à XQuery – XTuples, représentation de données semi-structurées – XOpérateurs, une extension des opérateurs relationnels, manipulant les XTuples. ©GG 94

XTuples Nom – – – Nécessité d’une représentation adaptée aux données semi-structurées. ©GG Club Palmarès Adrian NULL Coupe d’Italie Palermo Valeurs nulles Attributs multivalués Extensions Prénom Mutu Pourquoi ce besoin de nouvelle représentation? Martin Villareal NULL Del Piero Allessandro FC Juventus Ligue des champions, Championn at d’Italie 95

XTuples : représentation Un XTuple est composé de – un ensemble d’arbre A – un ensemble de références R sur les nœuds des arbres A. – Ces références sont appelées XAttributs. Les opérations relationnelles se font sur R. Les parcours et recomposition se font sur A. Un ensemble de XTuples du même type forment une XRelation ©GG R A a/b a/c f/h/i f a f c b A e. D d B C j E a F f c b G h i g d H g e. J I h i j K L 96

Les XOpérateurs étendus du relationnel adapté aux données semi-structurées. Ils opèrent sur les XRelations (composées de XTuples) Semi-pipeline Full-pipeline • XJoin. Hash Non-bloquant • XConstruct Bloquant • XMin • XJoin. Multi. Hash • XIntersection Xsource (‘PLAYERS’) (‘STADIUM’) ( « STADIUM » ) Xsource (‘STADIUM’) ( « STADIUM » ) Relation Étudiée Dans son intégralité • XMax Puis jointure XTuple Hashage 1° relation, par XTuple • XOrder. By avant de retourner un XTuple de la relation 1 Puis 2° XOrder. By U XJoin. Hash ©GG XUnion • XRestrict • XProject • Xunion • XProduct • XJoin. Simple • XSource 97

Construction et Projection XSource – – construction XAttribut construction forêt ordre de la source non-bloquant a bc <SAX/> XSource XProjection – destruction de colonnes – destruction de (sous-) arbres – ordre préservé – non-bloquant a bc bc XProjection ©GG 98

Filtrage XRestriction – destruction de lignes complètes – ordre préservé – non bloquant a

Union XUnion – ordre préservé en mode bloquant, non préservé sinon – bloquant ou non suivant paramétrage a bc XUnion a bc ©GG 100

Jointure XJointure – – – Jointure des tables et juxtaposition d'arbres ordre préservé en mode bloquant, non préservé sinon bloquant ou non suivant paramétrage a bc XFusion XJointure – Concaténation d'arbres a bc d ef ©GG 101

Algèbre XML : Imbrication Opérations d’imbrication nécessaire pour calculer les éléments multi-valués – Exemple : – for $r in //restaurant – Let $m : = $r//menu – Return ($r/name, $r/region, count($m)) Solution: introduire les opérateurs Nest/Unest – $r. Project(/name, /region, //menu) $r 1 – $r 1. Nest(/name, /region, //menu*) En plus court et plus puissant: – $r. Project((/name), /region, //menus*) Aussi utile pour les quantifiers (quel que soit = every) ©GG 102

Algèbre XML: Valeurs nulles Nul en XML à deux aspects – – Élément vide <region /> Elément absent XQuery recherche les prédicats vrai (non nuls) – Elément en condition obligatoire XQuery permet les éléments vides en résultat – Correspond à une valeur optionnelle Doit être pris en compte par l’algèbre – Les restrictions peuvent éliminer les nuls – Les jointures sont des (left/right) outer join si le résultat n’est pas soumis à condition ©GG 103

Annotation des attributs Les attributs des XRelations sont associés à un XPath – $r/nom, $r/region, $r/offer/menus/menu Chaque attribut peut être annoté style DTD – A 0 = optional, A 1 = mandatory – A* = nested optional, A+ = nested mandatory Les attributes peuvent être la base d’un groupe d’imbrication – (A, B) Exemple – ($r/nom 1), $r/region 0, $r/offer/menus/menu* ©GG 104

XAlgebra: Vue d’ensemble Datasource. XSource (Path seq, atomic XQuery) XRelation – Transform a source in an XRelation of attributes Path sequence XRelation. XRestrict (unary Constraint) XRelation – select Xtuples satisfying conditions on attribute values XRelation. XProject (Path seq) XRelation – Remove attributes that are not in path sequence XRelation. XJoin (XRelation, binary Constraint) XRelation – join of two XRelations on attribute values XRelation. XFusion (Path seq) XRelation – Remove attributes and merge each XTuple trees in one of given schema XRelation. XReconstruct (Path seq) XML – Extract XML documents of given schema from the XRelation ©GG 105

Implémentation des algorithmes XSélection XJointure – Par accès à index – Intérêt d'indexer tous les mots – Intersection et union des adresses selon critères – Filtrage final pour vérifier – Par accès aux index – Par produit cartésien – Par tri-fusion – Par hachage Intérêt du pipline ©GG 106

3. Techniques de Transformation Notion de modèle d’arbre (Tree Pattern) Jagadish VLDB 2002 Principe des modèles d’arbres généralisés (GTP) Utilisation des GTP pour XQuery Optimisation & performances ©GG 107

TPQ (Tree Pattern Query) TPQ = arbre modélisant une requête. – Il est destiné à être « mappé » sur l’arborescence du document XML cible $a Arbre T $b $e $c Arbre T 2 ancêtre $f parent $d $g : relation ancêtre-descendant : relation père-fils ©GG 108

GTP (Generalized Tree Pattern) Le GTP ajoute au TPQ des arcs en pointillés symbolisant des relations optionnelles GTP: G = (T, F) T: arbre F: formule Chaque nœud de l’arbre T est labellisé par une variable et possède un numéro de groupe. F est une formule booléenne exprimant les prédicats applicables aux nœuds. Un ensemble de nœuds forment un groupe s’ils sont reliés entre eux par des liens non optionnels. ©GG 109

GTP - Exemple FOR $p IN document(“auction. xml”)//person, $l IN $p/profile WHERE $l/age > 25 AND $p//state != ‘MI’ RETURN <result> {$p//watches/watch} {$l/interest} </result> $p (0) $s $w (0) (1) $l (0) $t $g (1) (0) $p. tag = person & $s. tag = state & $l. tag = profile & $i. tag = interest & $w. tag = watches & $t. tag = watch & $g. tag = age & $g. content > 25 & $s. content != ‘MI’ $i (2) Relation optionnelle Numéro de groupe (par convention le groupe 0 inclut l’élément root) ©GG 110

Pattern Match Un « Pattern Match » de l’arbre G dans une collection d’arbres C est un sous-arbre h partiel h: G C tel que: – h contient au moins le groupe 0 de G. – h préserve la structure relationnel de G. – h vérifie la formule booléenne F de G. ©GG 111

Pattern match : Exemple On mappe le GTP sur l’arborescence XML $p (0) $s $w (0) (1) GTP XML 1 people $l (0) $t $g $i (2) (0) 11 person 2 3 6 9 address watches profile 4 5 7 8 state city watch “s 1” 12 address 15 profile 10 13 14 16 17 city age interest age state “ 30” “s 2” “ 28” Résultat = H 1: $p->2, $s->4, $l->9, $g->10, $w->6, $t->7 ©GG 112

GTP Universel Il permet de modéliser les requêtes contenant le quantificateur « EVERY » dans la clause « WHERE » Un GTP universel est un GTP G=(T, F) tel que plusieurs arcs soient étiquetés ‘EVERY’ Un arc peut être étiqueté ‘EVERY’ seulement s’il pointe sur un nœud atteignable par des arcs non optionnels depuis le nœud racine ©GG 113

GTP Universel : Exemple FOR $o IN document(“auction. xml“) WHERE EVERY $b in $o/bidder SATISFIES $b/increase>100 RETURN <result> {$o} </result> (0) $o F_L : F_R: (1) $b pc($o, $b) & $b. tag = bidder pc($b, $i) & $i. tag = increase & $i. content >100 $b: [F_L → $i: (F_R) (2) $i ©GG 114

GTP Requête imbriquée FOR $p IN document(“auction. xml”)//person LET $a : = FOR $t IN document(“auction. xml”)//closed_auction WHERE $p/@id = $t/buyer/@person RETURN <item> {FOR $t 2 IN document(“auction. xml”)//europe/item WHERE $ t/itemref/@item = $t 2/@id RETURN {$t 2/name}} </item> WHERE $p//age > 25 RETURN <person name = {$p/name/text()}> {$a} </person> → Récupère le nom et les items achetés en europe, par toutes les personnes agées de plus de 25 ans. ©GG 115

GTP Requête imbriquée (2) (0) $p $g (0) (1. 0) $t (1. 1. 0) $e $n 1 $b $i $t 2 (1. 1. 0) (2) (1. 0) (1. 1. 0) $n 2(1. 1. 1) ©GG $p. tag = person & $g. tag = age & $n 1. tag = $n 2. tag=name & $b. tag = buyer & $t. tag = closed_auction& $i. tag = itemref & $t 2. tag = item & $g. content > 25 Join Condition: $p. id=$b. person & $i. item=$t 2. id 116

Transformation XQuery en GTP XQuery : “FLWR” Une expression FLWR : For. Clause : : = FOR $fv 1 IN E 1, … , $fvn IN En. (Let. Clause : : = LET $lv 1 : = E 1, … , $lvn : = En. ) Where. Clause : : = WHERE (E 1, … , En). Return. Clause : : = RETURN {E 1} … {En}. Ei : : = FLWR (Requêtes imbriquées) | XPATH. ©GG 117

Algorithme de transformation Il prend en entrée une expression FLWR et renvoie un GTP Il parse au fur et à mesure la requête XQuery en utilisant la récursivité afin de gérer les expressions FLWR imbriquées dans une clause ‘FOR’ par exemple Le parsing d’une expression Xpath entraîne la création d’un nouveau nœud dans le GTP résultat ©GG 118

4. Plan d’évaluation La principale motivation derrière les GTP est de fournir une base pour une exécution efficace. Pour cela: – Supprimer les correspondances répétées pour des TPQ similaires. – Retarder la matérialisation des nœuds autant que possible. ©GG 119

Algèbre physique Index Scan ISp(S) : – Sort chaque nœud satisfaisant le prédicat p en utilisant un index pour les arbres S d’entrée. Filter Fp(S) : – Sort seulement les arbres satisfaisant le prédicat p des arbres S. L’ordre est préservé. Sort Sb(S) : – Trie la séquence d’entrée des arbres S sur la base de tri b. Value Join Jp(S 1, S 2) : – une comparaison des deux séquences d'arbres d'entrées, par le prédicat de jointure p. L'ordre de la séquence de sortie est basé sur l'ordre de séquence d'entrée gauche de S 1. ©GG 120

Algèbre physique (2) Structural Join SJr(S 1, S 2): – Les séquences d'arbres S 1 et S 2 doivent être triées en fonction du noeud id. L’opérateur joins S 1 et S 2 basés sur la relation r entre eux (pc ou ad)pour chaque paire. La sortie est triée sur S 1 ou S 2 si besoin. Group By Gb(S) : – l'entrée S est triée sur le group by basé sur le prédicat b. Merge M(S 1, …, Sn) : – Les Sj doivent avoir la même cardinalité k. Pour chaque 1≤i≤k, joindre l'arbre i avec chaque entrée sous une racine artificielle, et produire l'arbre. L'ordre est préservé. ©GG 121

Traduire le GTP en plan physique Utilisation d'un algorithme spécifique pour générer le plan physique à partir du GTP Obtention d'un plan du type : M G person, profile SJ watches/watch G person, profile S person, profile OSJ profile/interest ©GG S F : filter IS : tag index scan SSJ : structural semi-join SJ : strcutural join OSJ : outer structural join S : sort M : merge 122

Optimisation grâce aux schémas Principe : – les informations contenues dans le schéma XML (. xsd) vont permettrent d’optimiser les GTP et les plans d’exécution physique en résultant ©GG 123

Élimination des nœuds « internes » a//b//c a//c $a $a $b $c $c Seulement si le schéma spécifie que tout chemin de a à c passe par un élément b ©GG 124

Deux nœud pour le même élément XML FOR $b IN …//book $b $b WHERE $b/title = ‘Germinal’ RETURN <x> {$b/title} {$b/year} </x> $t $t 2 $y $t $y Seulement si le schéma spécifie que tout livre ne possède qu’un titre ! ©GG 125

Éliminer les nœuds inutiles FOR $a IN …. /a[b] RETURN {$a/c} $a $b $a $c $c Seulement si le schéma spécifie que tout élément a possède au moins un sous-élément b ! ©GG 126

Eliminer un ‘GROUP BY’ du plan physique RETURN {$a/sous-element} Une clause ‘FOR’ nécessite un ‘GROUP BY’ du résultat Mais si le schéma spécifie que le sous-élément est unique alors ce ‘GROUP BY’ devient inutile ©GG 127

Performances des GTP La méthode d’exécution faisant appel aux GTP surpasse en rapidité les méthodes de parcours classique de l’arborescence pour l’exécution de tous les types de requêtes Les auteurs ont effectués ces tests dans l’environement suivant : TIMBER native XML database, PIII 866 MHz, Ms Windows 2000, index sur les principaux éléments ©GG 128

5. Conclusion Les GTP semblent être actuellement la méthode la plus efficace pour XQuery Mode opératoire en 3 étapes : Requête XQuery GTP Optimisation par schéma ©GG Plan physique Résultat 129
