Химико-термомеханическая масса(ХТММ) ХТММ – волокнистый полуфабрикат с выходом более 90%, полученный из щепы хвойной древесины, подвергнутой мягкой химической и тепловой обработке с последующим размолом в дисковых рафинерах под давлением. Установка по производству ХТММ предназначена для получения беленого полуфабриката, используемого при составлении композиции газетной бумаги.
Технологическая схема

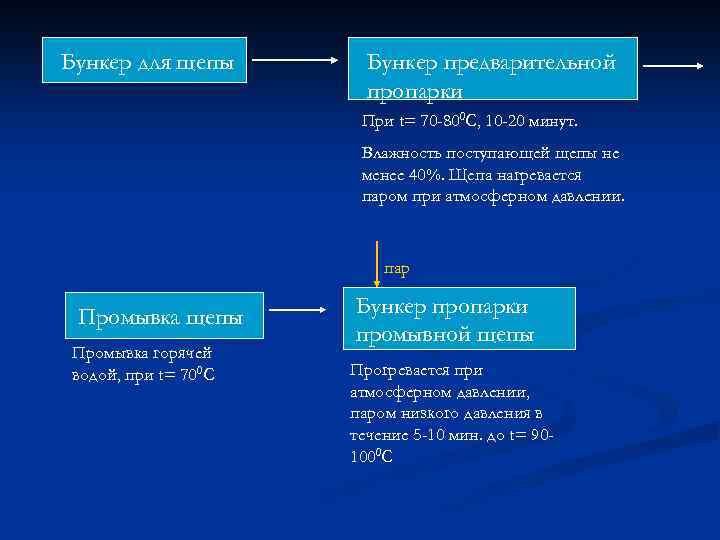

Бункер для щепы Бункер предварительной пропарки При t= 70 -800 С, 10 -20 минут. Влажность поступающей щепы не менее 40%. Щепа нагревается паром при атмосферном давлении. пар Промывка щепы Промывка горячей водой, при t= 700 С Бункер пропарки промывной щепы Прогревается при атмосферном давлении, паром низкого давления в течение 5 -10 мин. до t= 901000 С

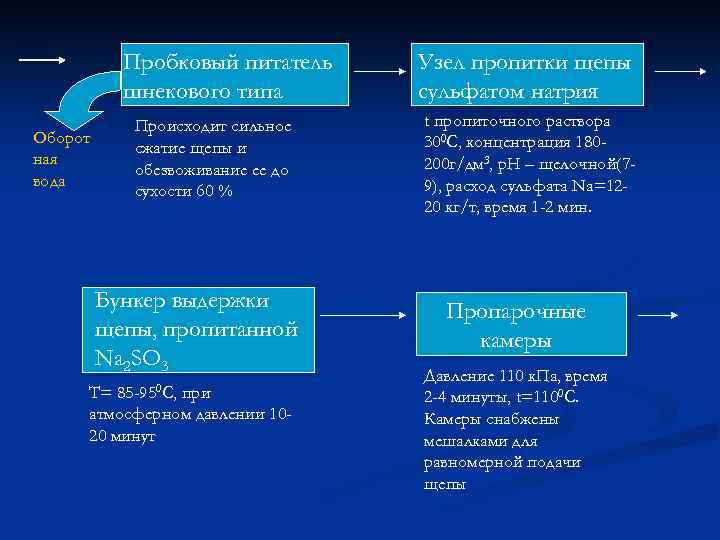

Пробковый питатель шнекового типа Оборот ная вода Происходит сильное сжатие щепы и обезвоживание ее до сухости 60 % Бункер выдержки щепы, пропитанной Na 2 SO 3 85 -950 C, T= при атмосферном давлении 1020 минут Узел пропитки щепы сульфатом натрия t пропиточного раствора 300 С, концентрация 180200 г/дм 3, р. Н – щелочной(79), расход сульфата Nа=1220 кг/т, время 1 -2 мин. Пропарочные камеры Давление 110 к. Па, время 2 -4 минуты, t=1100 С. Камеры снабжены мешалками для равномерной подачи щепы

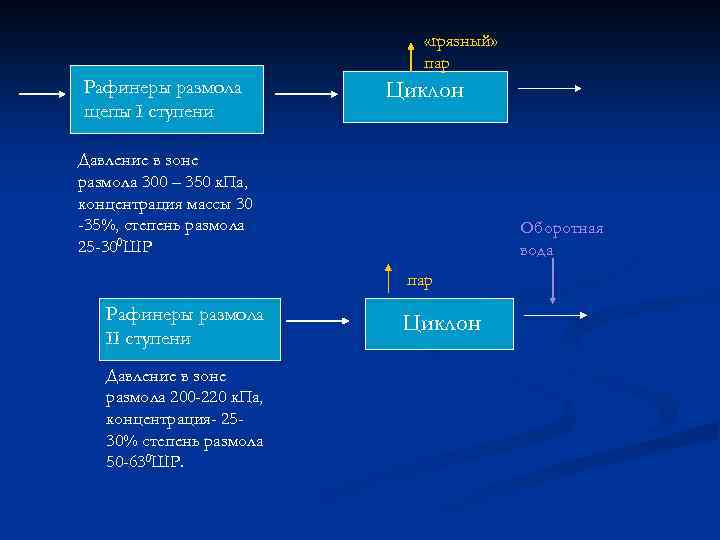

«грязный» пар Рафинеры размола щепы I ступени Циклон Давление в зоне размола 300 – 350 к. Па, концентрация массы 30 -35%, степень размола 25 -300 ШР Оборотная вода пар Рафинеры размола II ступени Давление в зоне размола 200 -220 к. Па, концентрация- 2530% степень размола 50 -630 ШР. Циклон

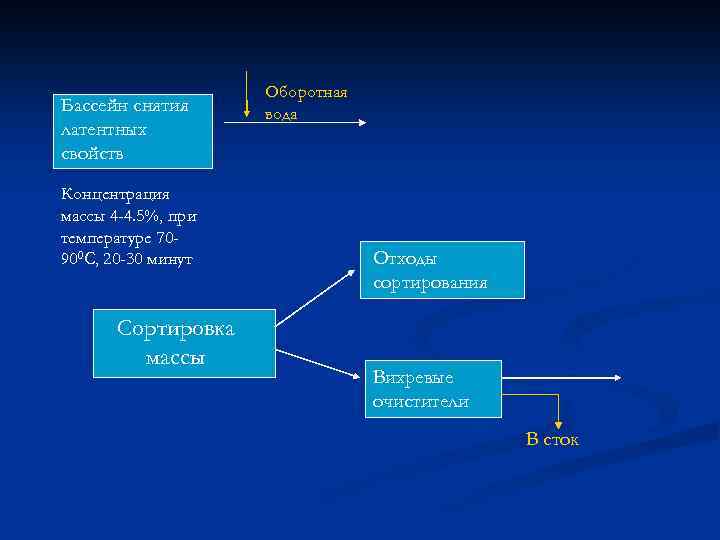

Бассейн снятия латентных свойств Концентрация массы 4 -4. 5%, при температуре 70900 С, 20 -30 минут Сортировка массы Оборотная вода Отходы сортирования Вихревые очистители В сток

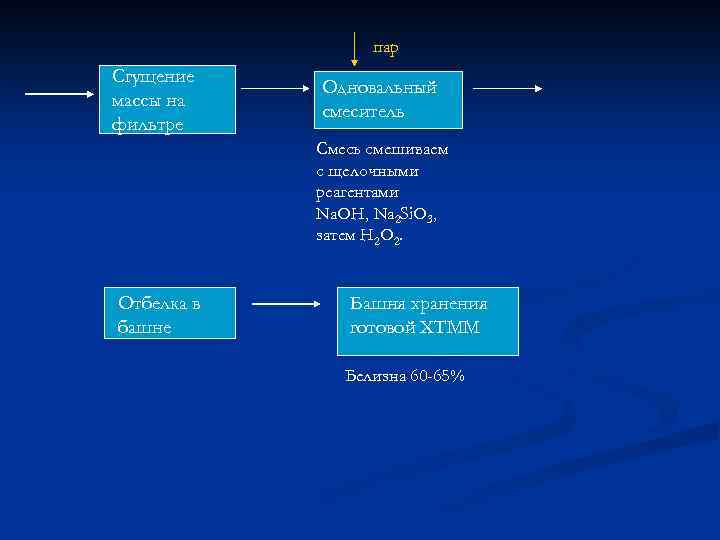

пар Сгущение массы на фильтре Одновальный смеситель Смесь смешиваем с щелочными реагентами Nа. ОН, Nа 2 Si. O 3, затем Н 2 О 2. Отбелка в башне Башня хранения готовой ХТММ Белизна 60 -65%
