Химическая посуда КФ МГУТУ — 2009 Химическая

Химическая посуда КФ МГУТУ - 2009

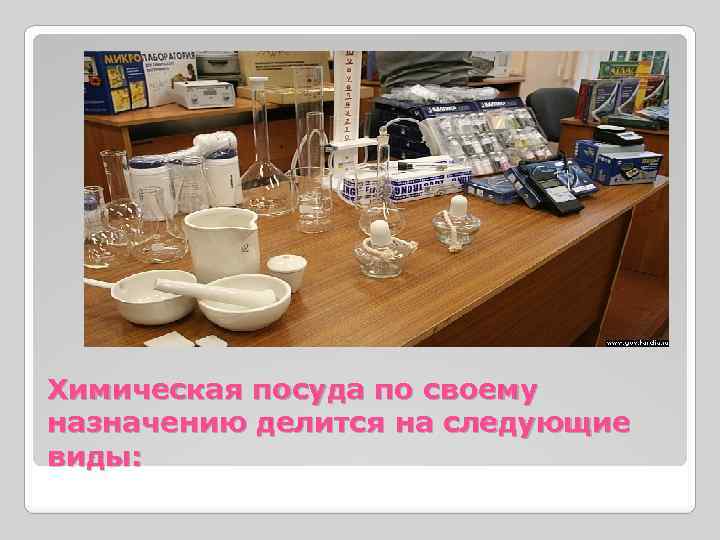

Химическая посуда по своему назначению делится на следующие виды:

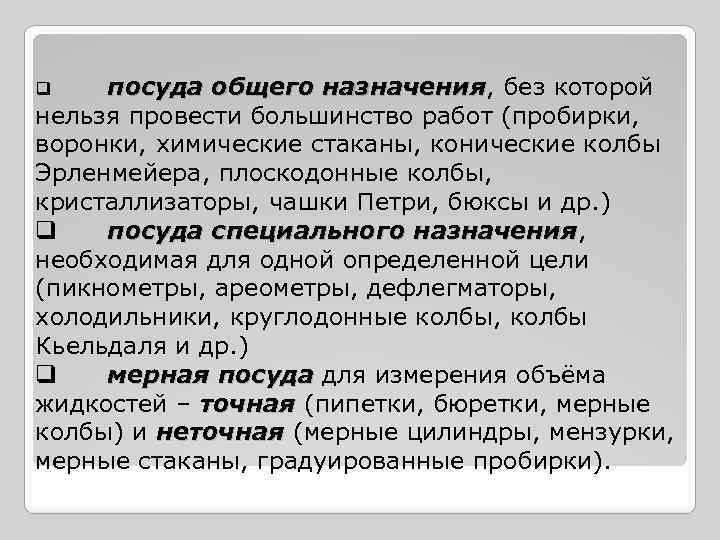

посуда общего назначения, без которой назначения нельзя провести большинство работ (пробирки, воронки, химические стаканы, конические колбы Эрленмейера, плоскодонные колбы, кристаллизаторы, чашки Петри, бюксы и др. ) q посуда специального назначения, назначения необходимая для одной определенной цели (пикнометры, ареометры, дефлегматоры, холодильники, круглодонные колбы, колбы Кьельдаля и др. ) q мерная посуда для измерения объёма жидкостей – точная (пипетки, бюретки, мерные колбы) и неточная (мерные цилиндры, мензурки, мерные стаканы, градуированные пробирки). q

Посуда общего назначения

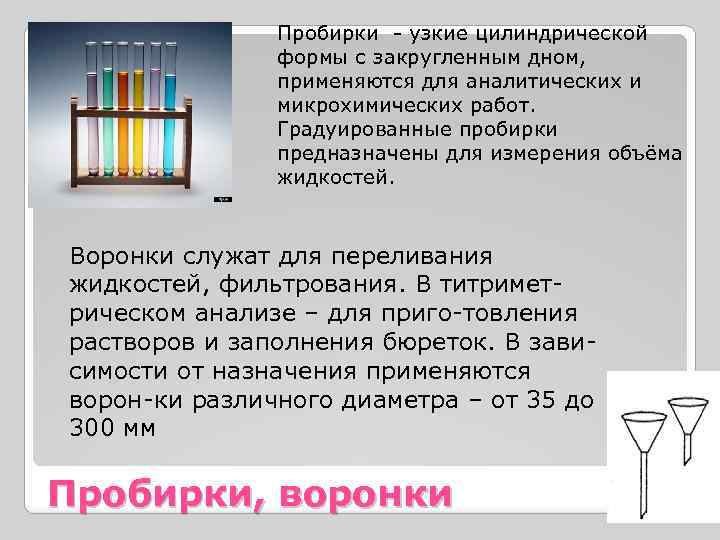

Пробирки - узкие цилиндрической формы с закругленным дном, применяются для аналитических и микрохимических работ. Градуированные пробирки предназначены для измерения объёма жидкостей. Воронки служат для переливания жидкостей, фильтрования. В титриметрическом анализе – для приго-товления растворов и заполнения бюреток. В зависимости от назначения применяются ворон-ки различного диаметра – от 35 до 300 мм Пробирки, воронки

Химические стаканы – тонкостенные цилиндры различной вместимости от 50 до 2000 куб. см. Изготавливают из термо- и химически стойкого стекла. Стаканы из термостойкого стекла маркируют специальным знаком – матовым прямоугольником или кругом. Химические стаканы

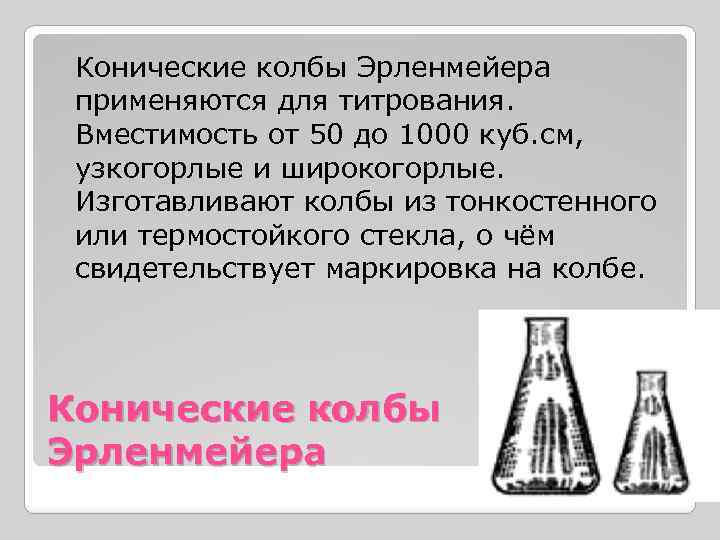

Конические колбы Эрленмейера применяются для титрования. Вместимость от 50 до 1000 куб. см, узкогорлые и широкогорлые. Изготавливают колбы из тонкостенного или термостойкого стекла, о чём свидетельствует маркировка на колбе. Конические колбы Эрленмейера

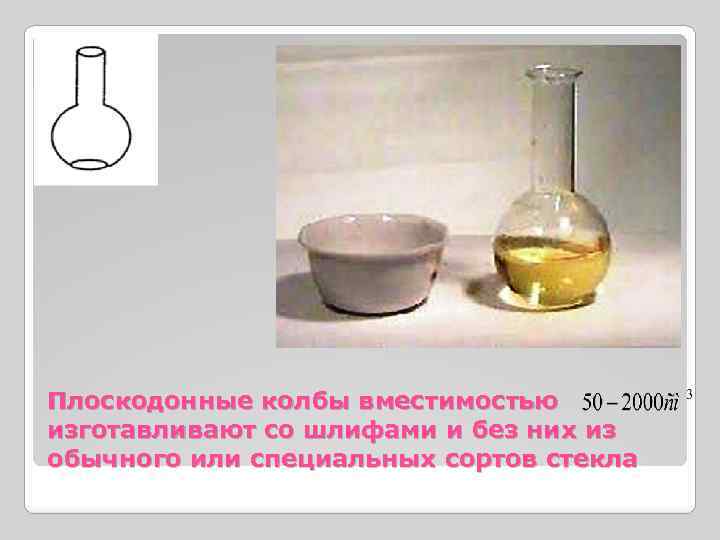

Плоскодонные колбы вместимостью изготавливают со шлифами и без них из обычного или специальных сортов стекла

Кристаллизатор и чашка Петри

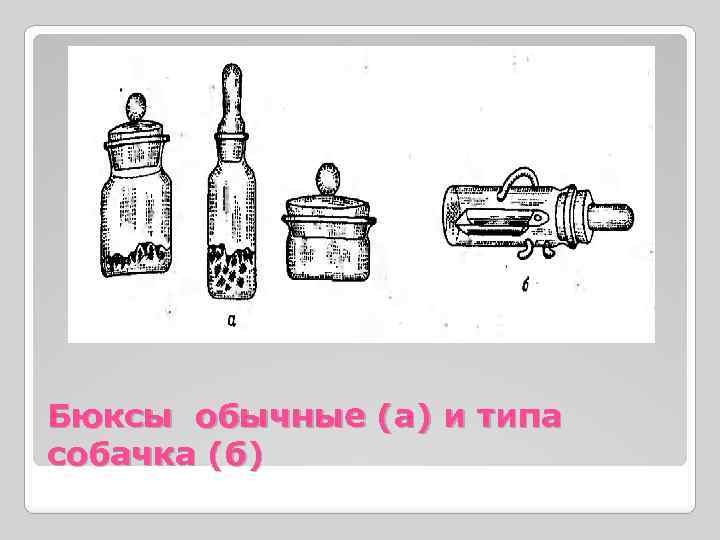

Бюксы обычные (а) и типа собачка (б)

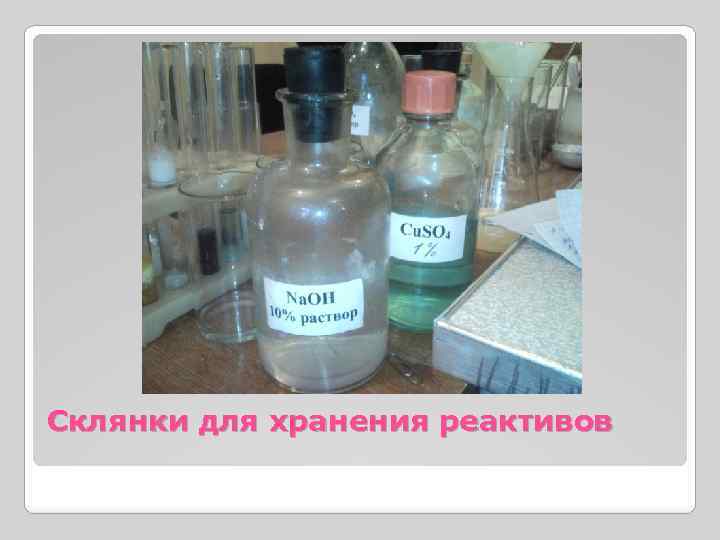

Склянки для хранения реактивов

Мерная посуда предназначена для измерения объёма жидкостей. Различают точную и неточную мерную посуду. К неточной мерной посуде относятся мерные цилиндры и мензурки. Они непригодны для точного измерения объёмов с требуемой в титриметрическом анализе точностью. МЕРНАЯ ПОСУДА

Мензурки – сосуды конической формы, на стенке которых нанесена шкала. Вместимость мензурок Мерные цилиндры – стеклянные толстостенные сосуды с нанесенными на внешней стенке делениями, указывающими вместимость

Точная мерная посуда Для точных измерений и приготовления стандартных растворов служит точная мерная посуда Мерные колбы Мерные пипетки Мерные бюретки

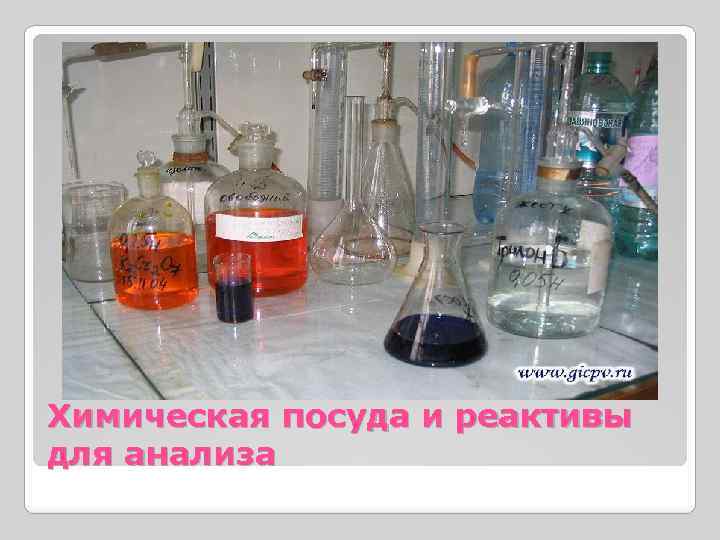

Химическая посуда и реактивы для анализа

Мерные колбы – плоскодонные сосуды вместимостью 10, 00 – 2000 куб. см. с узким длинным горлом и нанесенной на нём кольцевой меткой. Метка соответствует вместимости колбы при 20 градусах Цельсия. Мерные колбы

Наполняют мерную колбу сначала через воронку, последние 1 -2 мл доливают осторожно капельной пипеткой, пока нижний мениск жидкости коснётся кольцевой отметки.

Нижний мениск жидкости должен располагаться строго на метке, глаза лаборанта при этом должны находиться на уровне метки мерной колбы. Положение глаз при доведении уровня жидкости до метки. Мерную колбу закрывают пробкой, раствор тщательно перемешивают.

Пипетка применяется для точного измерения определенного объёма раствора и перенесения его из одного сосуда в другой. Мерные пипетки различают двух типов – пипетка Мора и градуированные. Пипетка в переводе с французского «pipette» означает трубочка.

Пипетка Мора – это стеклянная трубочка небольшого диаметра с расширением в средней части. Нижний конец пипетки оттянут и имеет диаметр около 0, 1 мм. В верхней части одна кольцевая метка, которая соответствует вместимости при 20 град. Цельсия. Вместимость от 1, 00 до 100, 00 куб. см. Пипетка Мора

Градуированные пипетки – стеклянные трубки с нанесенными на внешней стенке делениями шкалы. В зависимости от вместимости пипеток (1, 0010, 00 мл) цена деления различна (0, 01 -0, 10 мл). Для наполнения пипетки нижний конец ее погружают в раствор и втягивают его с помощью резиновой груши.

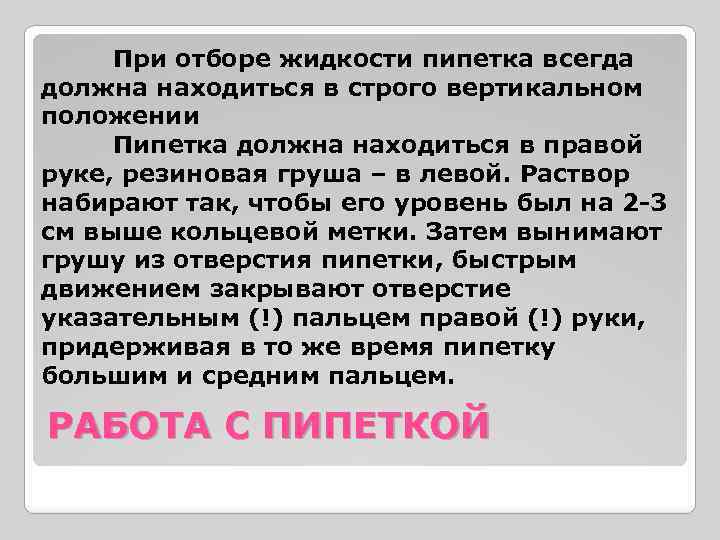

При отборе жидкости пипетка всегда должна находиться в строго вертикальном положении Пипетка должна находиться в правой руке, резиновая груша – в левой. Раствор набирают так, чтобы его уровень был на 2 -3 см выше кольцевой метки. Затем вынимают грушу из отверстия пипетки, быстрым движением закрывают отверстие указательным (!) пальцем правой (!) руки, придерживая в то же время пипетку большим и средним пальцем. РАБОТА С ПИПЕТКОЙ

Положение пипетки при установке мениска на уровне метки. Извлекая пипетку из раствора, слегка ослабляют нажим указательного пальца. В результате раствор медленно вытекает из пипетки. Как только нижний мениск жидкости окажется на одном уровне с меткой, указательный палец крепко прижимают.

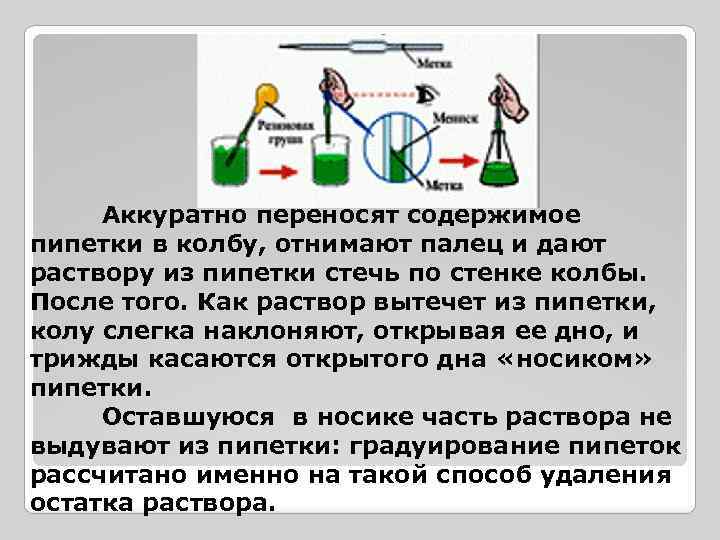

Аккуратно переносят содержимое пипетки в колбу, отнимают палец и дают раствору из пипетки стечь по стенке колбы. После того. Как раствор вытечет из пипетки, колу слегка наклоняют, открывая ее дно, и трижды касаются открытого дна «носиком» пипетки. Оставшуюся в носике часть раствора не выдувают из пипетки: градуирование пипеток рассчитано именно на такой способ удаления остатка раствора.

Бюретки

В переводе с французского бюретка «burette» означает склянка, графинчик

Бюретки предназначены для измерения объёма титранта. Это градуированные стеклянные трубки вместимостью 10, 00 – 100. 00 куб. см с краном, зажимом или другим затвором. Основные деления нанесены, как правило, через каждый 1, 0 куб. см, цена малого деления – 0, 1 куб. см.

Бюретки предназначены для ответственной работы – титрования, поэтому их следует содержать в особой чистоте. И Из чистой бюретки жидкость вытекает равномерно, не оставляя на стенках капель. Вымытые бюретки не сушат, для удаления оставшейся воды их ополаскивают титрантом, предназначенным для данного титрования. Наполняют бюретку с помощью воронки, затем воронку удаляют из бюретки, так как во время титрования из воронки может стекать раствор и измерение объёма будет неточным.

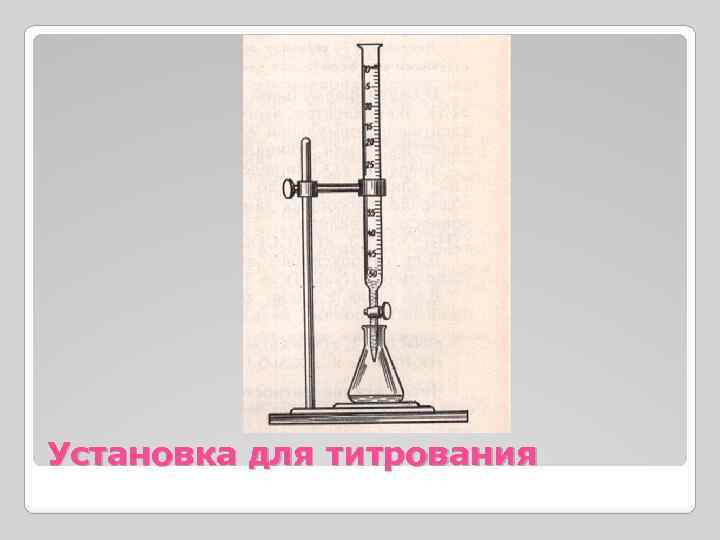

Установка для титрования

Заполняем бюретку раствором

В носике бюретки не должно быть воздуха

После удаления из бюретки воздуха уровень раствора устанавливают на нуль. Бюретку заполняют так, чтобы уровень раствора был выше нулевого деления шкалы на 3 -4 см. Затем, осторожно приоткрывая затвор, аккуратно устанавливают уровень жидкости, нижний мениск должен достигать нулевого деления. Удаление воздуха из носика бюретки

При отсчёте глаз работающего должен находиться на уровне мениска Отсчёт по бюретке при различных положениях глаз работающего 2 – правильное положение 1 и 3 – неправильные положения

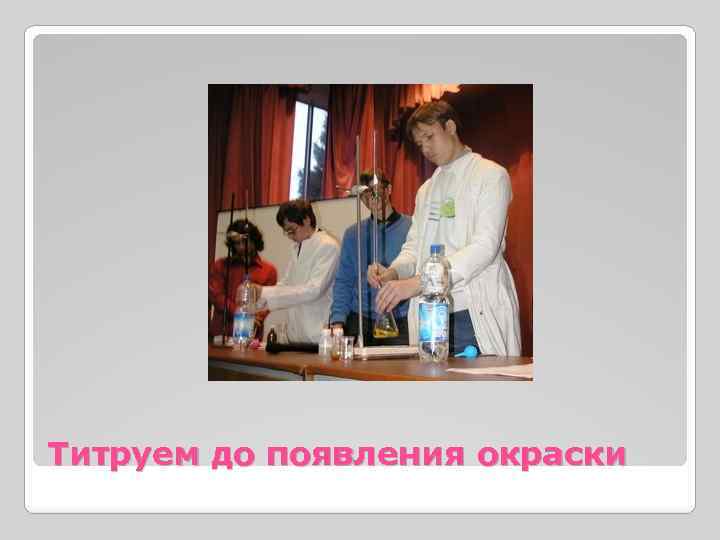

Титруем до появления окраски

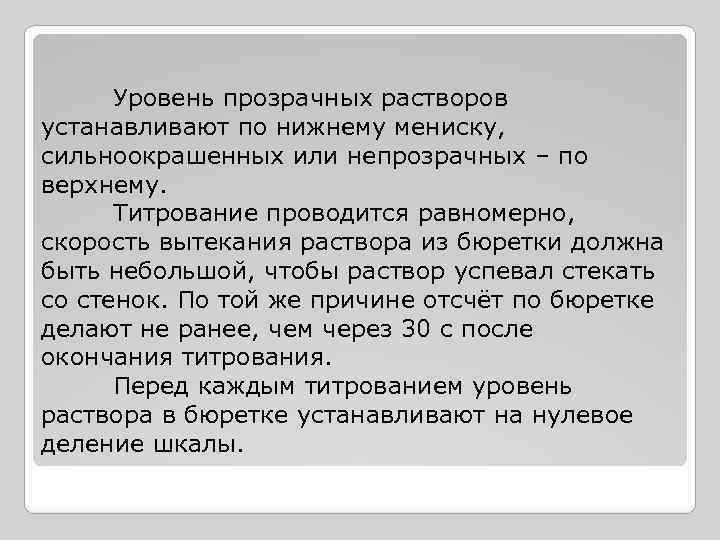

Уровень прозрачных растворов устанавливают по нижнему мениску, сильноокрашенных или непрозрачных – по верхнему. Титрование проводится равномерно, скорость вытекания раствора из бюретки должна быть небольшой, чтобы раствор успевал стекать со стенок. По той же причине отсчёт по бюретке делают не ранее, чем через 30 с после окончания титрования. Перед каждым титрованием уровень раствора в бюретке устанавливают на нулевое деление шкалы.

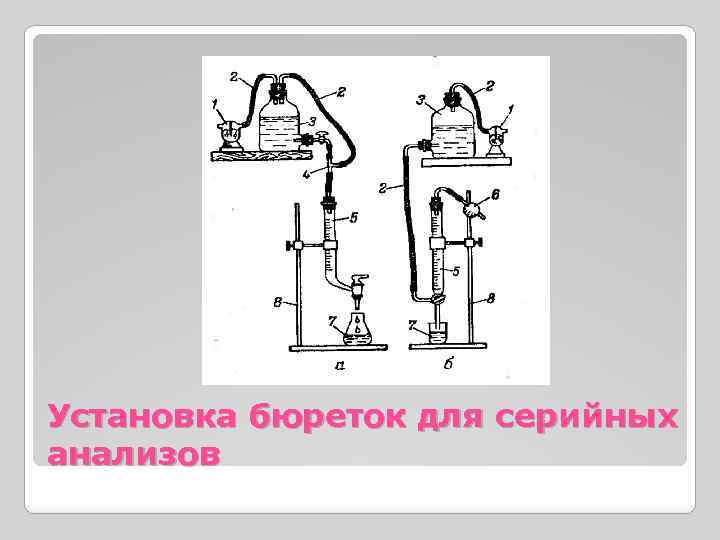

Установка бюреток для серийных анализов

Эксикатор

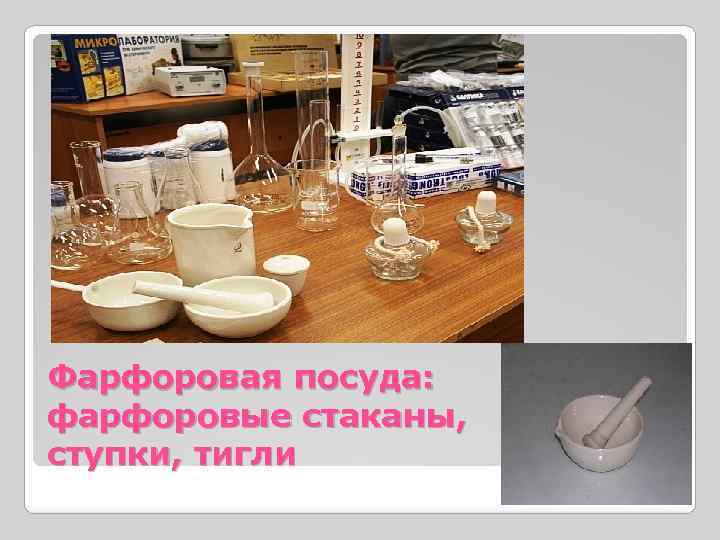

Фарфоровая посуда: фарфоровые стаканы, ступки, тигли

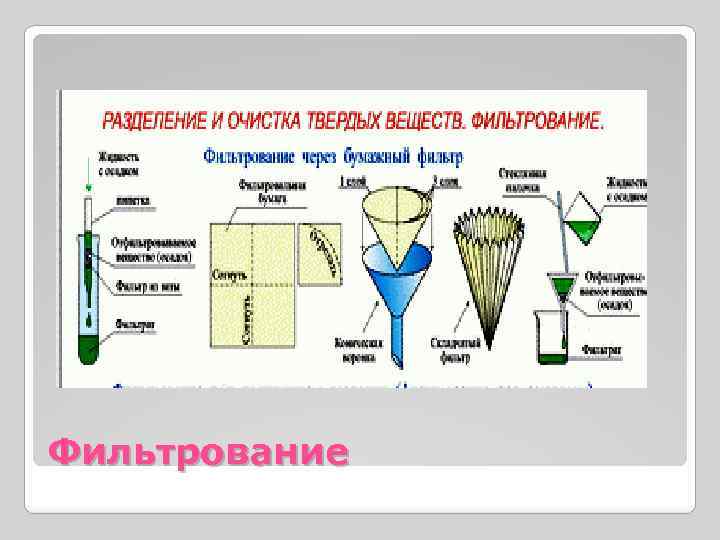

Фильтрование

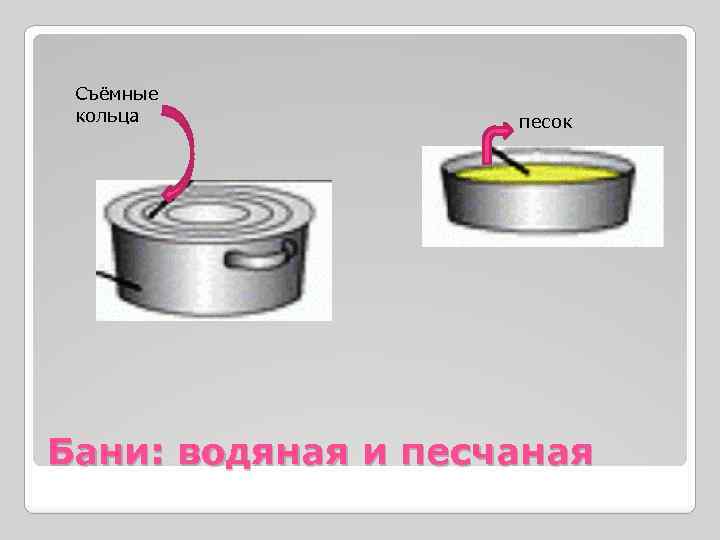

Съёмные кольца песок Бани: водяная и песчаная

Газовая горелка, спиртовка

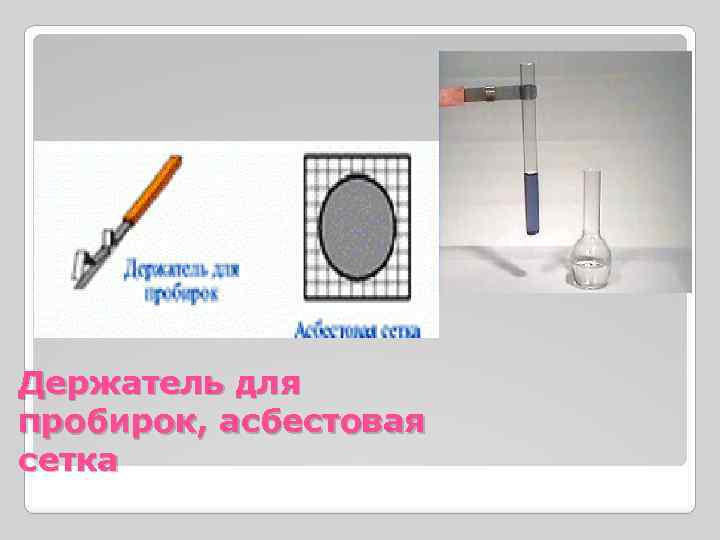

Держатель для пробирок, асбестовая сетка

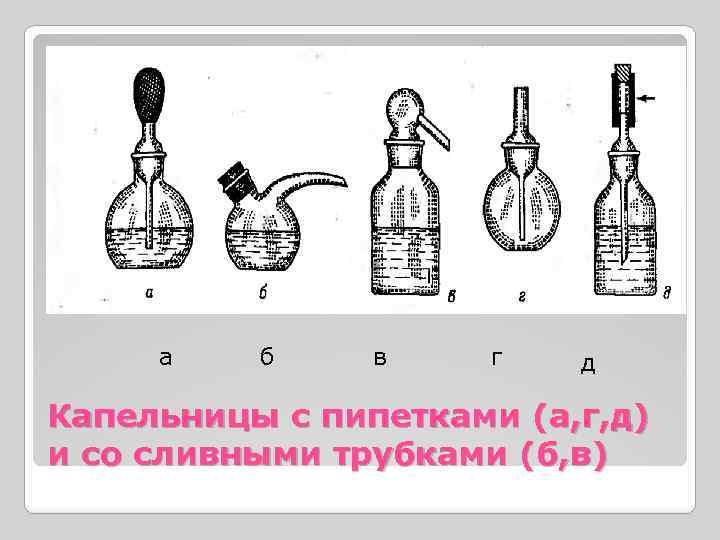

а б в г д Капельницы с пипетками (а, г, д) и со сливными трубками (б, в)

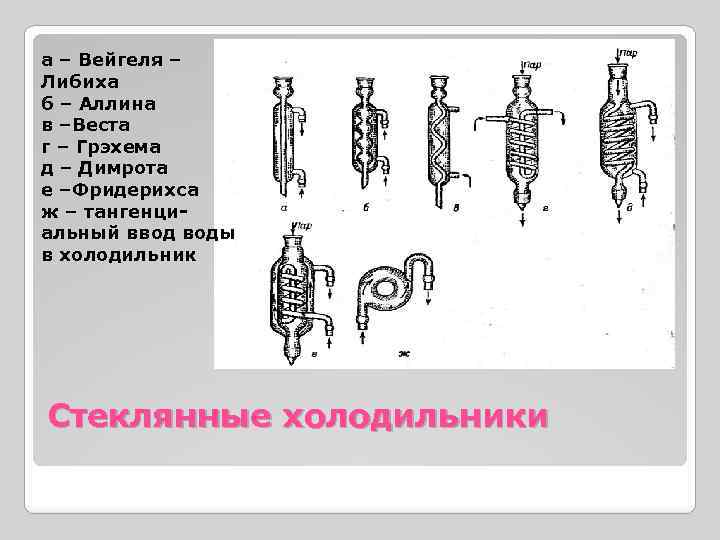

а – Вейгеля – Либиха б – Аллина в –Веста г – Грэхема д – Димрота е –Фридерихса ж – тангенциальный ввод воды в холодильник Стеклянные холодильники

Тигли

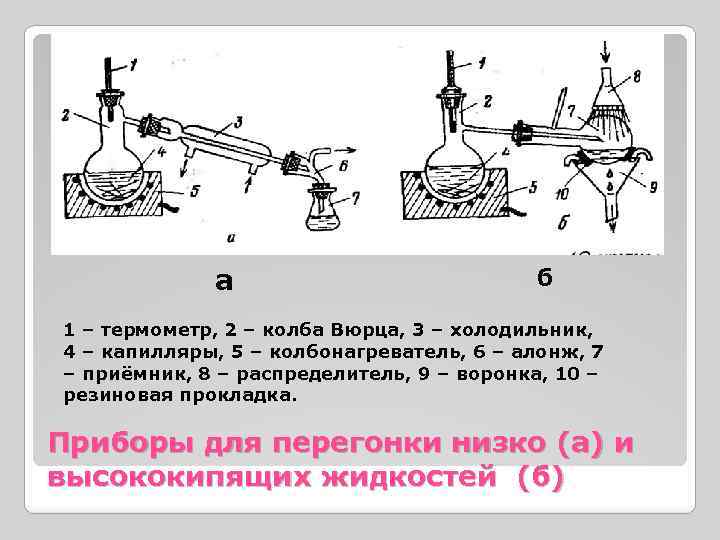

а б 1 – термометр, 2 – колба Вюрца, 3 – холодильник, 4 – капилляры, 5 – колбонагреватель, 6 – алонж, 7 – приёмник, 8 – распределитель, 9 – воронка, 10 – резиновая прокладка. Приборы для перегонки низко (а) и высококипящих жидкостей (б)

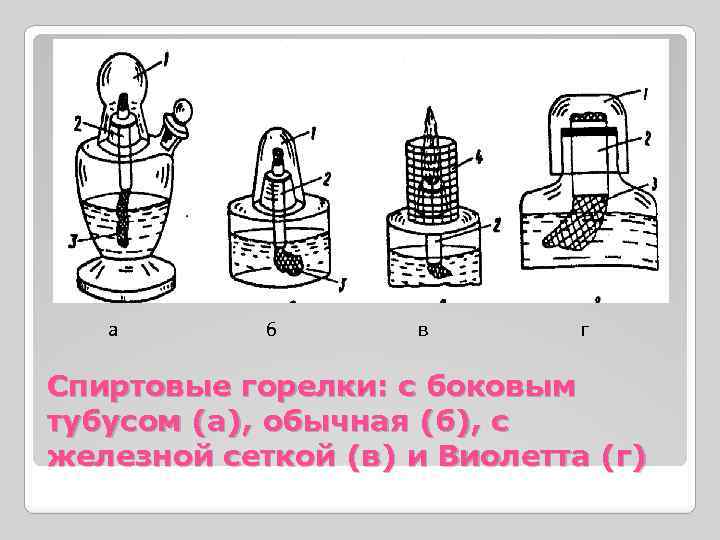

а б в г Спиртовые горелки: с боковым тубусом (а), обычная (б), с железной сеткой (в) и Виолетта (г)

а б в г а-в 1 – шкала, 2 - груз, 3 - твердая замазка, 4 – термометр. 5 – трубка; г 1 – верхний край, 2 – нижний край мениска. 3 – трубка ареометра, 4 – стенка цилиндра Ареометры цилиндрические (а), веретенообразные (б) и с встроенным термометром (в)

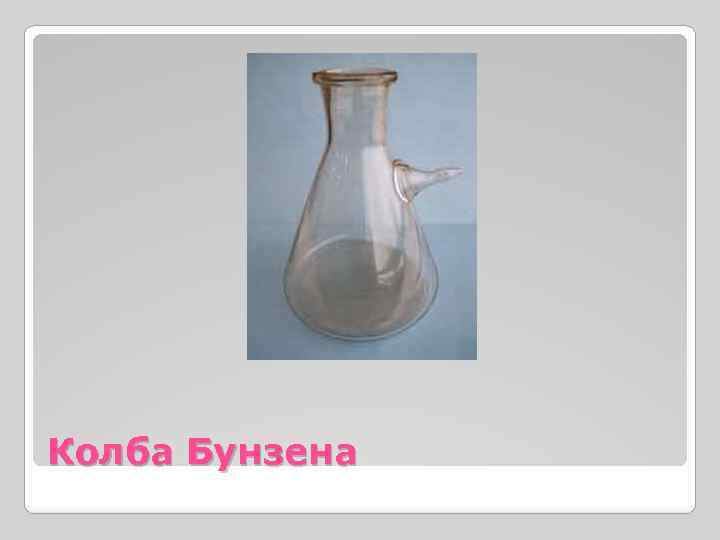

Колба Бунзена

Работа с пипеткой Так набирать жидкость пипеткой нельзя!

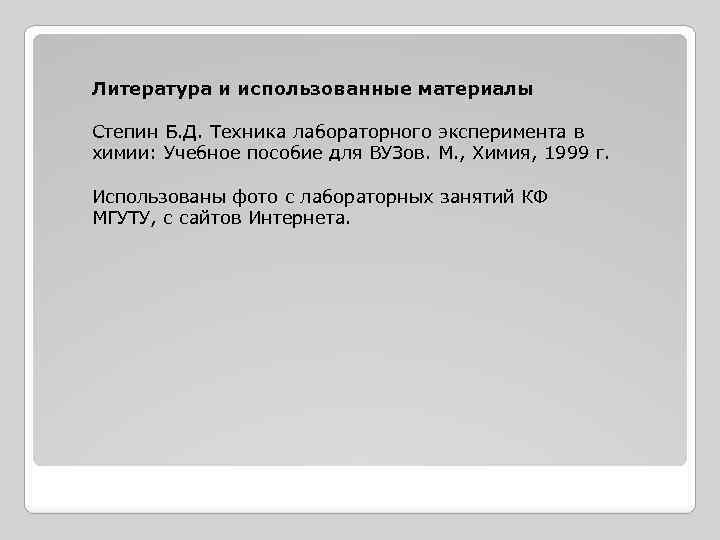

Литература и использованные материалы Степин Б. Д. Техника лабораторного эксперимента в химии: Учебное пособие для ВУЗов. М. , Химия, 1999 г. Использованы фото с лабораторных занятий КФ МГУТУ, с сайтов Интернета.
