ХГУ-НУА Кафедра информационных технологий и математики Структура персонального

ХГУ-НУА Кафедра информационных технологий и математики Структура персонального компьютера

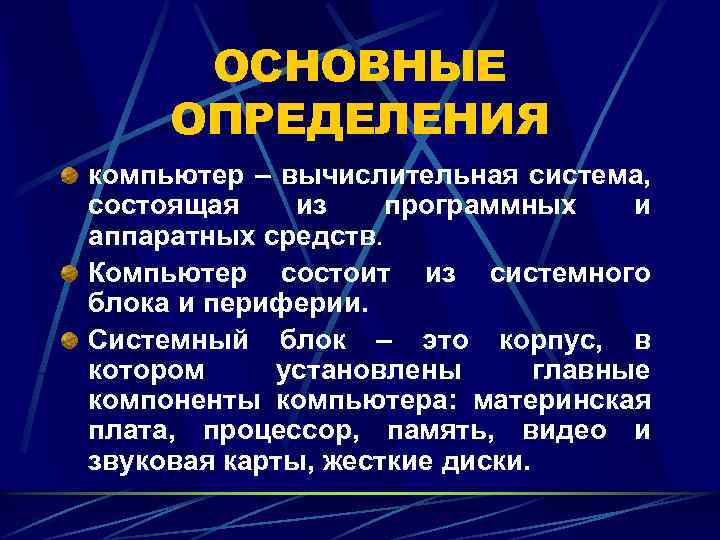

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ компьютер – вычислительная система, состоящая из программных и аппаратных средств. Компьютер состоит из системного блока и периферии. Системный блок – это корпус, в котором установлены главные компоненты компьютера: материнская плата, процессор, память, видео и звуковая карты, жесткие диски.

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ Набор всех входящих в него компонентов называется конфигурацией. Подключение отдельных модулей ПК осуществляется с помощью контроллеров, адаптеров и драйверов. Их совокупность называется интерфейсом.

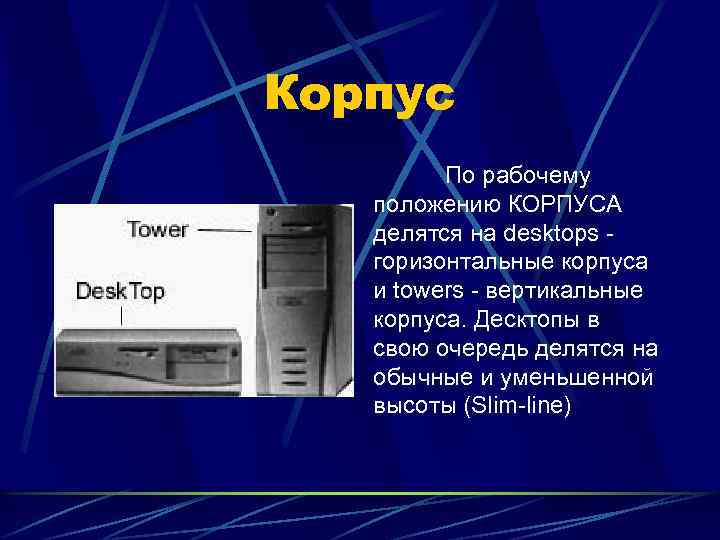

Корпус По рабочему положению КОРПУСА делятся на desktops горизонтальные корпуса и towers - вертикальные корпуса. Десктопы в свою очередь делятся на обычные и уменьшенной высоты (Slim-line)

КОРПУС Пример современного корпуса для мощного игрового компьютера или мощной рабочей станции(модель. F 101). Стрелками указаны места установки дополнительных вентиляторов для охлаждения материнской платы (2) и процессора (1).

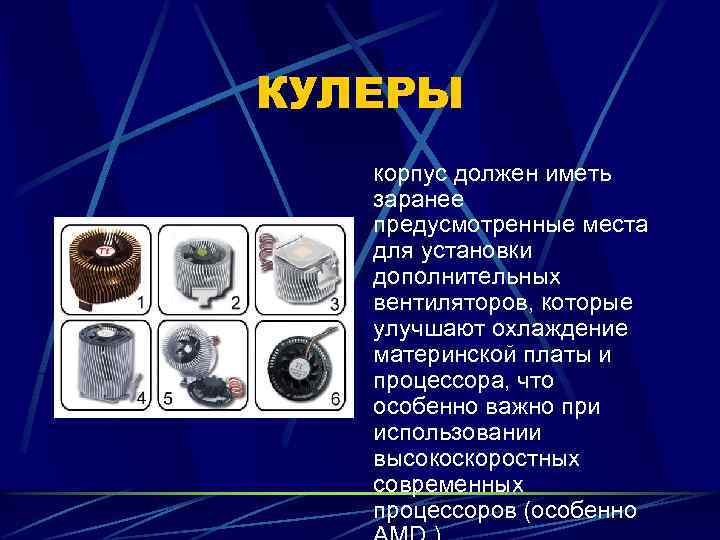

КУЛЕРЫ корпус должен иметь заранее предусмотренные места для установки дополнительных вентиляторов, которые улучшают охлаждение материнской платы и процессора, что особенно важно при использовании высокоскоростных современных процессоров (особенно

Корпуса для серверов

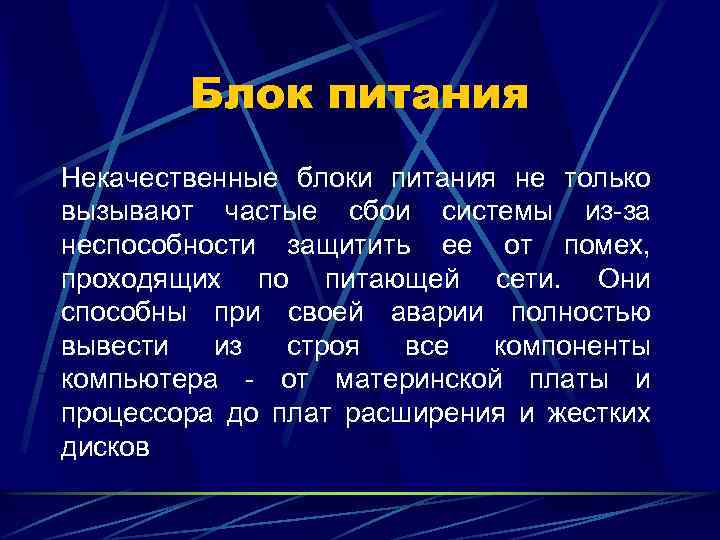

Блок питания Некачественные блоки питания не только вызывают частые сбои системы из-за неспособности защитить ее от помех, проходящих по питающей сети. Они способны при своей аварии полностью вывести из строя все компоненты компьютера - от материнской платы и процессора до плат расширения и жестких дисков

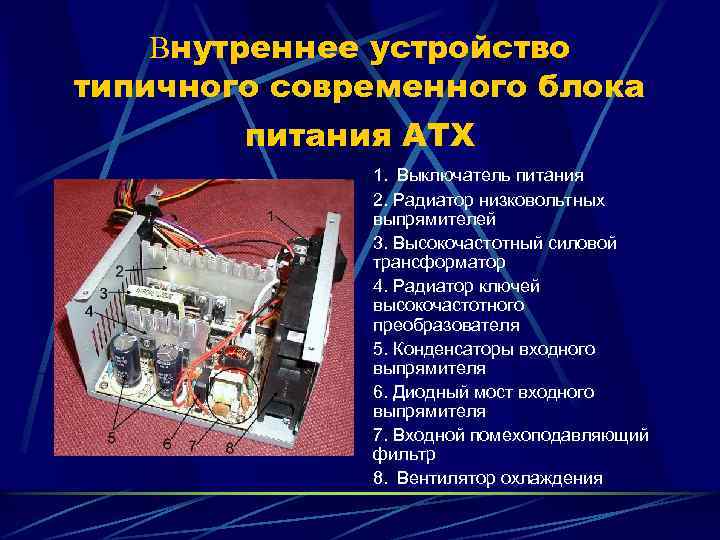

Внутреннее устройство типичного современного блока питания ATX 1. Выключатель питания 2. Радиатор низковольтных выпрямителей 3. Высокочастотный силовой трансформатор 4. Радиатор ключей высокочастотного преобразователя 5. Конденсаторы входного выпрямителя 6. Диодный мост входного выпрямителя 7. Входной помехоподавляющий фильтр 8. Вентилятор охлаждения

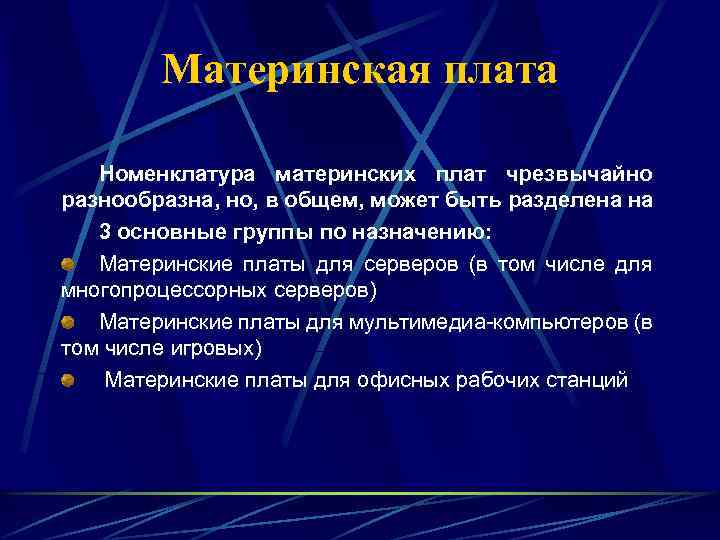

Материнская плата Номенклатура материнских плат чрезвычайно разнообразна, но, в общем, может быть разделена на 3 основные группы по назначению: Материнские платы для серверов (в том числе для многопроцессорных серверов) Материнские платы для мультимедиа-компьютеров (в том числе игровых) Материнские платы для офисных рабочих станций

Материнская плата Набор материнских плат – разнообразен. Различают материнские платы АТ и АТХ, они отличаются по габаритным размерам и способу управления питанием.

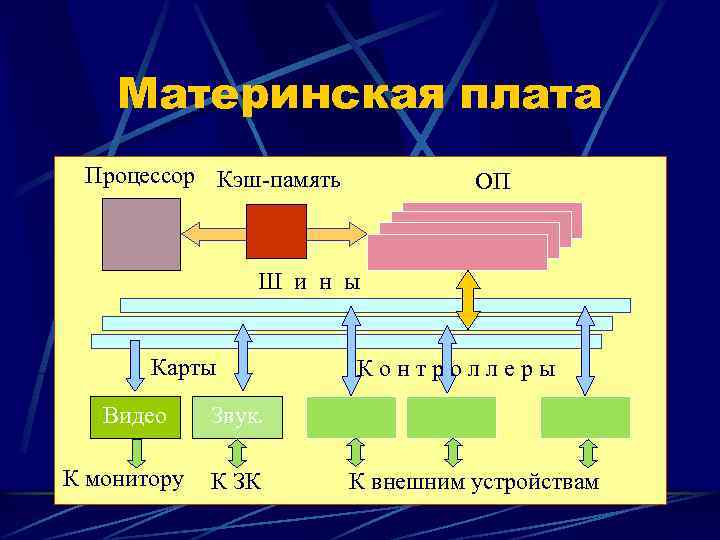

Материнская плата Процессор Кэш-память ОП Ш и н ы Карты Видео К монитору Контроллеры Звук. К ЗК К внешним устройствам

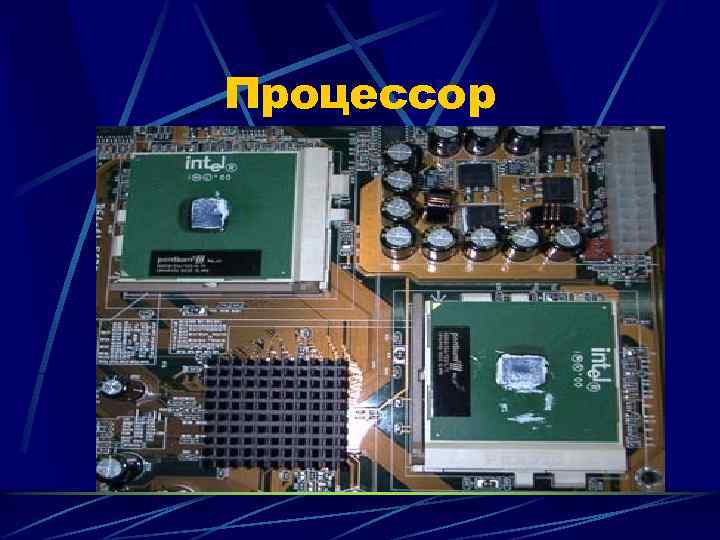

Процессор

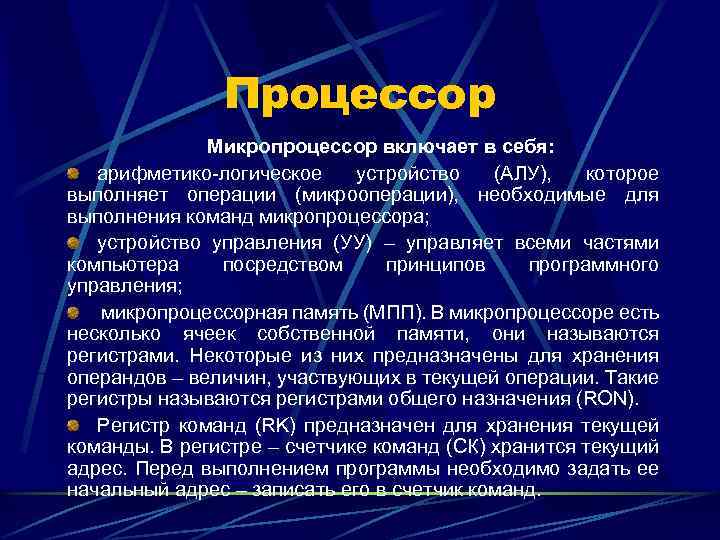

Процессор Микропроцессор включает в себя: арифметико-логическое устройство (АЛУ), которое выполняет операции (микрооперации), необходимые для выполнения команд микропроцессора; устройство управления (УУ) – управляет всеми частями компьютера посредством принципов программного управления; микропроцессорная память (МПП). В микропроцессоре есть несколько ячеек собственной памяти, они называются регистрами. Некоторые из них предназначены для хранения операндов – величин, участвующих в текущей операции. Такие регистры называются регистрами общего назначения (RON). Регистр команд (RK) предназначен для хранения текущей команды. В регистре – счетчике команд (СК) хранится текущий адрес. Перед выполнением программы необходимо задать ее начальный адрес – записать его в счетчик команд.

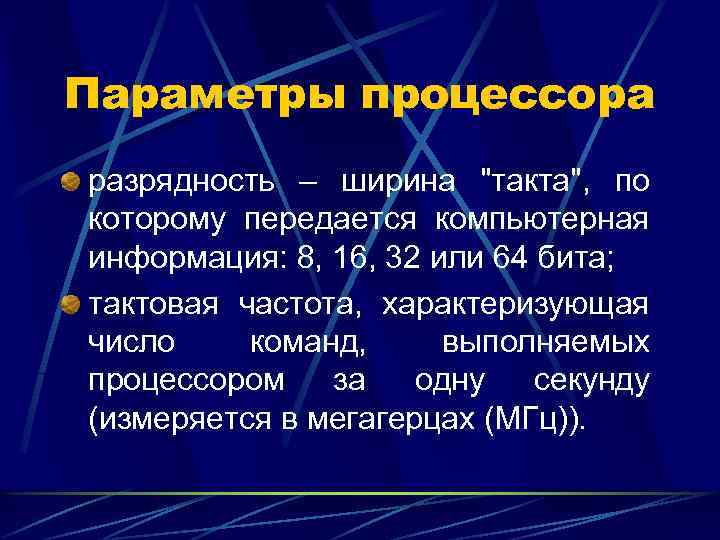

Параметры процессора разрядность – ширина "такта", по которому передается компьютерная информация: 8, 16, 32 или 64 бита; тактовая частота, характеризующая число команд, выполняемых процессором за одну секунду (измеряется в мегагерцах (МГц)).

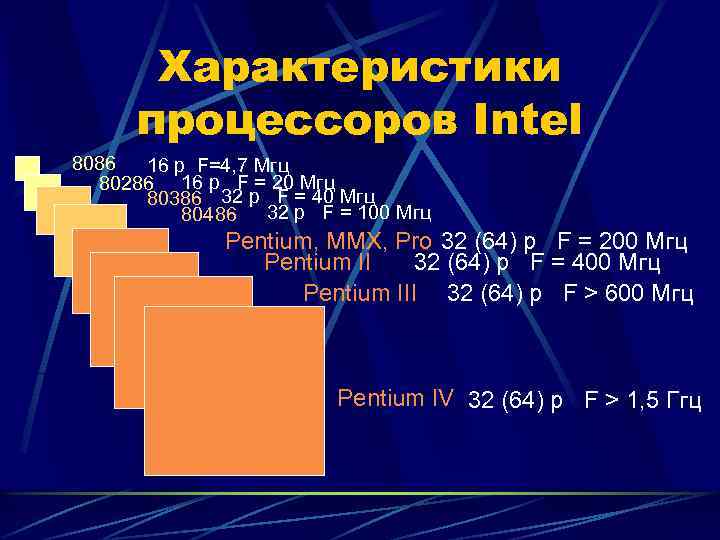

Характеристики процессоров Intel 8086 16 p F=4, 7 Мгц 80286 16 p F = 20 Мгц 80386 32 p F = 40 Мгц 80486 32 p F = 100 Мгц Pentium, MMX, Pro 32 (64) p F = 200 Мгц 32 (64) p F = 400 Мгц Pentium III 32 (64) p F > 600 Мгц Pentium IV 32 (64) p F > 1, 5 Ггц

ПАМЯТЬ Память компьютера внутренней внешней. бывает и К внутренней памяти относится постоянное ЗУ (ПЗУ-BIOS или CMOS Setup), ОЗУ, КЭШ, видеопамять. К устройствам внешней памяти относятся накопители на жестком и гибком магнитных дисках (HDD и FDD), CD-ROM, магнито оптический диск и

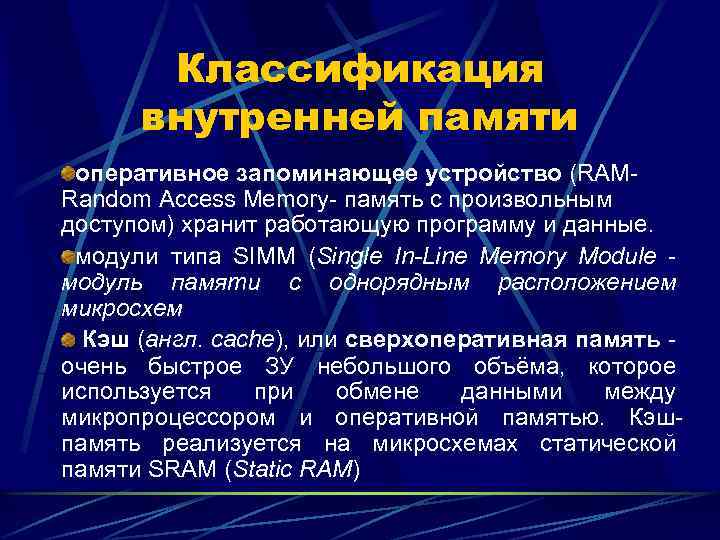

Классификация внутренней памяти оперативное запоминающее устройство (RAMRandom Access Memory- память с произвольным доступом) хранит работающую программу и данные. модули типа SIMM (Single In-Line Memory Module модуль памяти с однорядным расположением микросхем Кэш (англ. cache), или сверхоперативная память очень быстрое ЗУ небольшого объёма, которое используется при обмене данными между микропроцессором и оперативной памятью. Кэшпамять реализуется на микросхемах статической памяти SRAM (Static RAM)

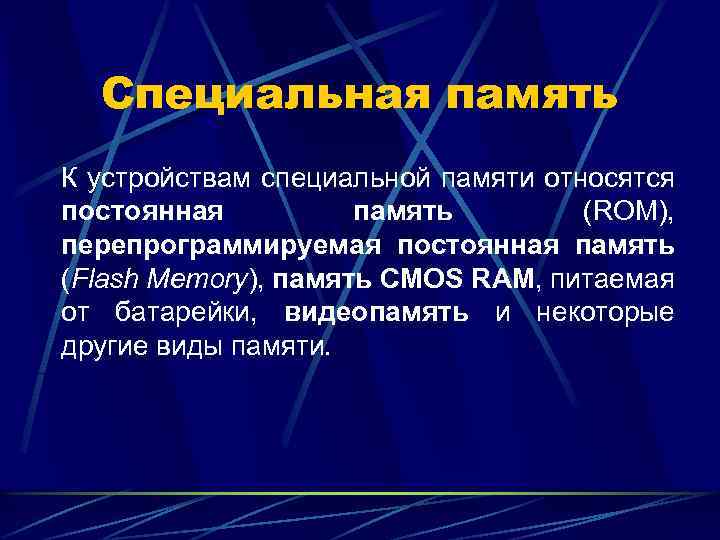

Специальная память К устройствам специальной памяти относятся постоянная память (ROM), перепрограммируемая постоянная память (Flash Memory), память CMOS RAM, питаемая от батарейки, видеопамять и некоторые другие виды памяти.

Важнейшая микросхема постоянной или Flashпамяти - модуль BIOS (Basic input/output system базовая система ввода-вывода) совокупность программ, предназначенных для: Ø автоматического тестирования устройств после включения питания компьютера; Ø загрузки операционной системы в оперативную память. Роль BIOS двоякая: с одной стороны это неотъемлемый элемент аппаратуры (Hardware), а с другой стороны - важный модуль любой операционной системы (Software).

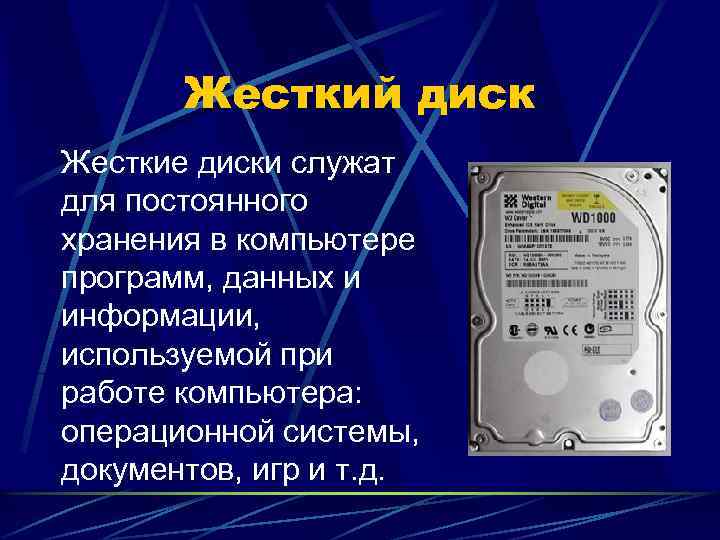

Жесткий диск Жесткие диски служат для постоянного хранения в компьютере программ, данных и информации, используемой при работе компьютера: операционной системы, документов, игр и т. д.

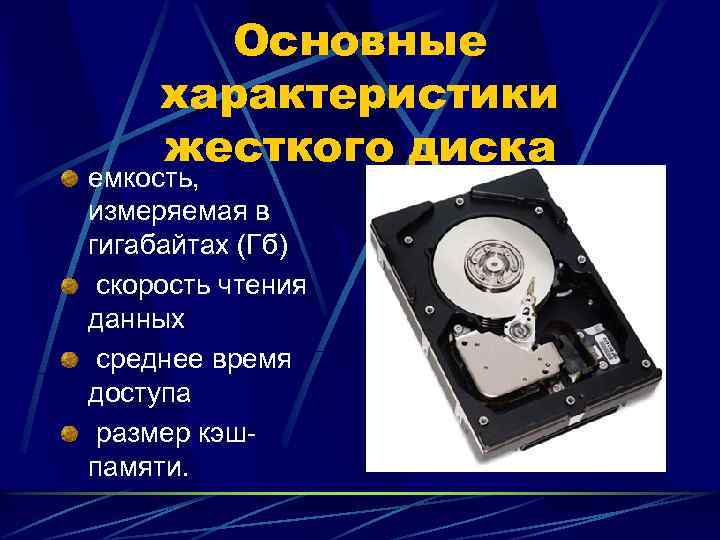

Основные характеристики жесткого диска емкость, измеряемая в гигабайтах (Гб) скорость чтения данных среднее время доступа размер кэшпамяти.

Жесткие диски различают по интерфейсу подключения к материнской плате Интерфейс IDE (Integrated Drive Electronics). Отличительная особенность интерфейса IDE – простая система команд, относительно простая реализация, низкая нагрузочная способность. SCSI (Small Computer System Interface интерфейс малых компьютерных систем). Отличительная особенность интерфейса SCSI – многофункциональнос ть и высокая нагрузочная способность.

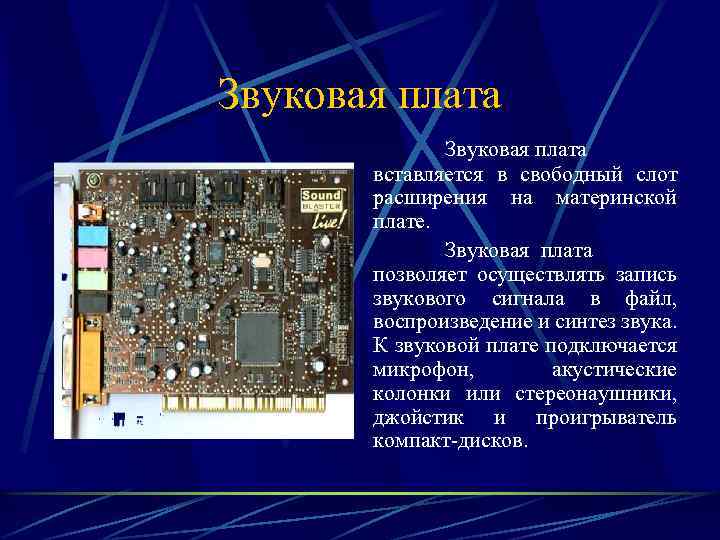

Звуковая плата вставляется в свободный слот расширения на материнской плате. Звуковая плата позволяет осуществлять запись звукового сигнала в файл, воспроизведение и синтез звука. К звуковой плате подключается микрофон, акустические колонки или стереонаушники, джойстик и проигрыватель компакт-дисков.

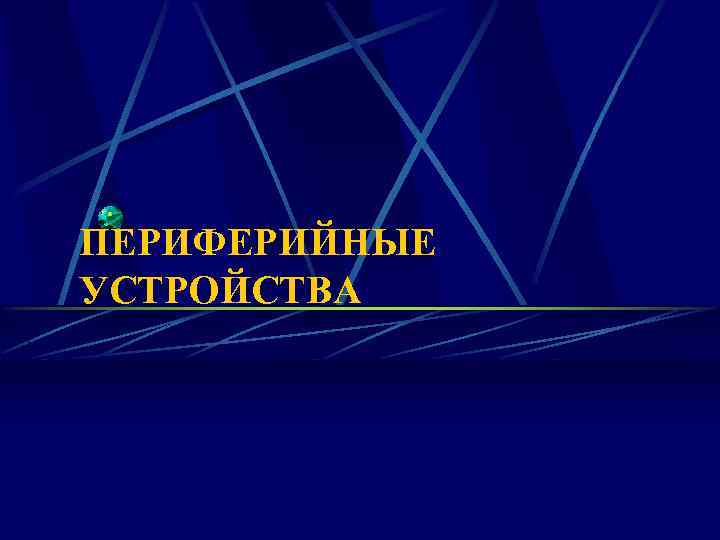

ПЕРИФЕРИЙНЫЕ УСТРОЙСТВА

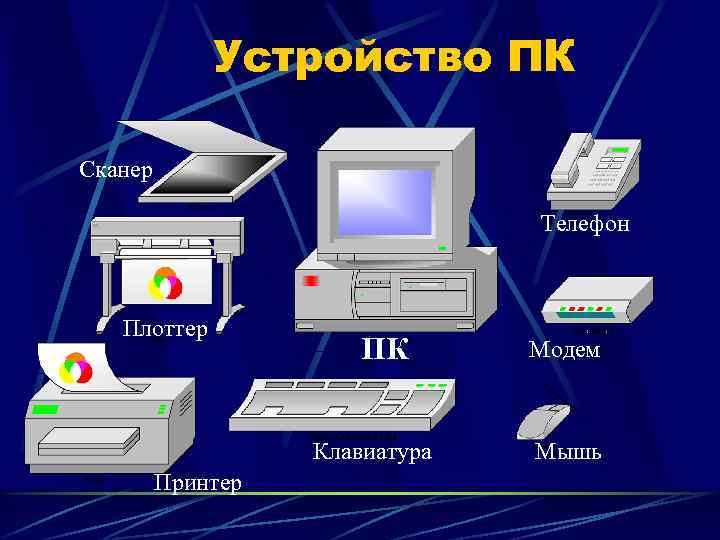

Устройство ПК Сканер Телефон Плоттер ПК Клавиатура Принтер Модем Мышь

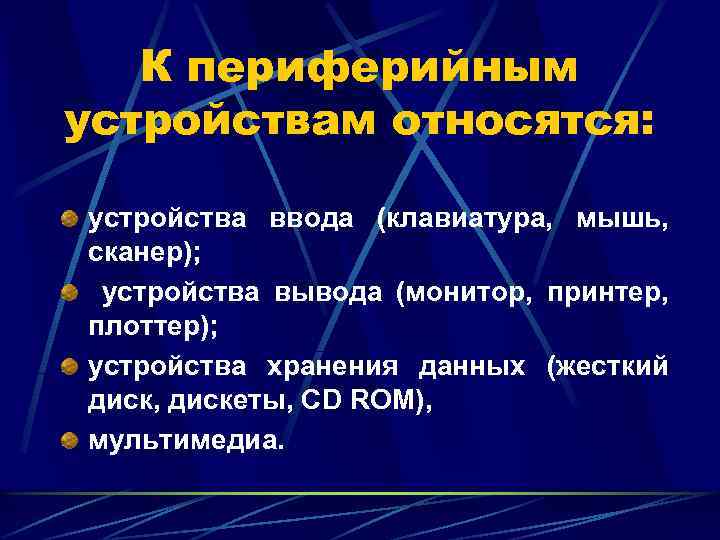

К периферийным устройствам относятся: устройства ввода (клавиатура, мышь, сканер); устройства вывода (монитор, принтер, плоттер); устройства хранения данных (жесткий диск, дискеты, СD ROM), мультимедиа.

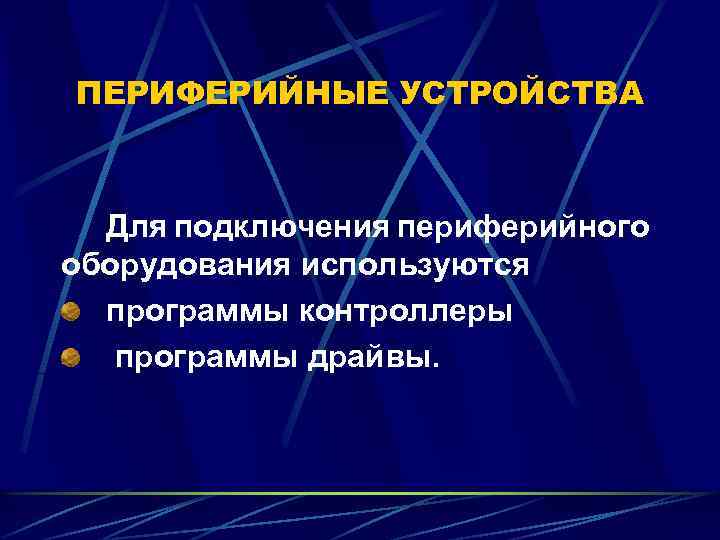

ПЕРИФЕРИЙНЫЕ УСТРОЙСТВА Для подключения периферийного оборудования используются программы контроллеры программы драйвы.

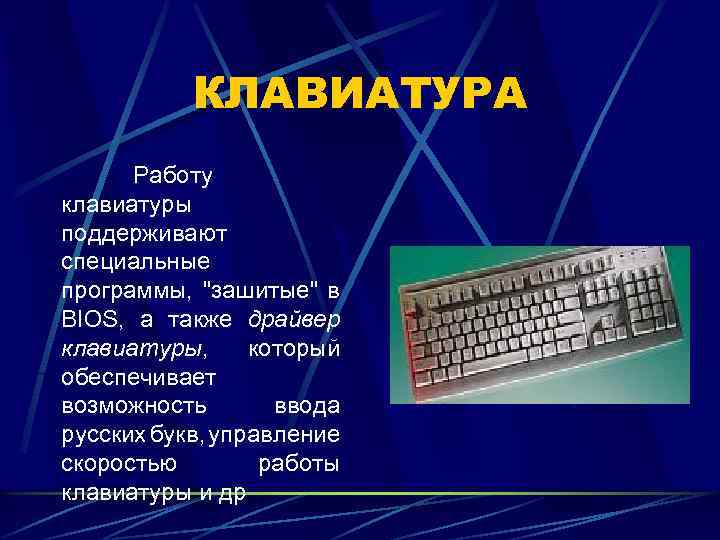

КЛАВИАТУРА Работу клавиатуры поддерживают специальные программы, "зашитые" в BIOS, а также драйвер клавиатуры, который обеспечивает возможность ввода русских букв, управление скоростью работы клавиатуры и др

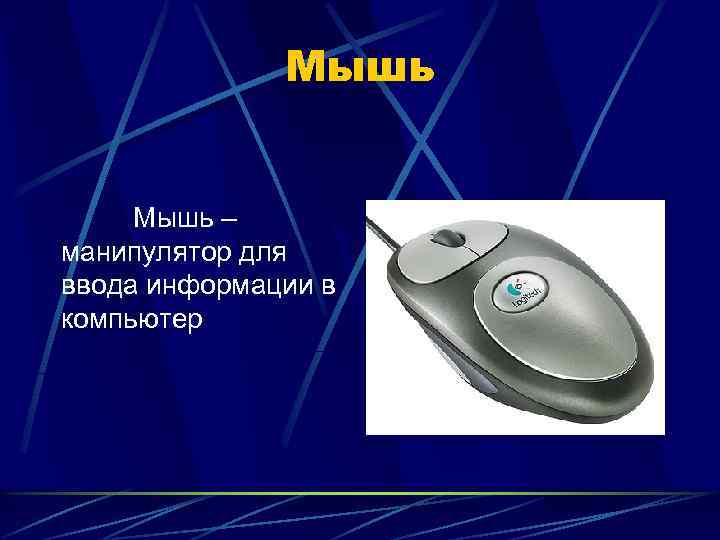

Мышь – манипулятор для ввода информации в компьютер

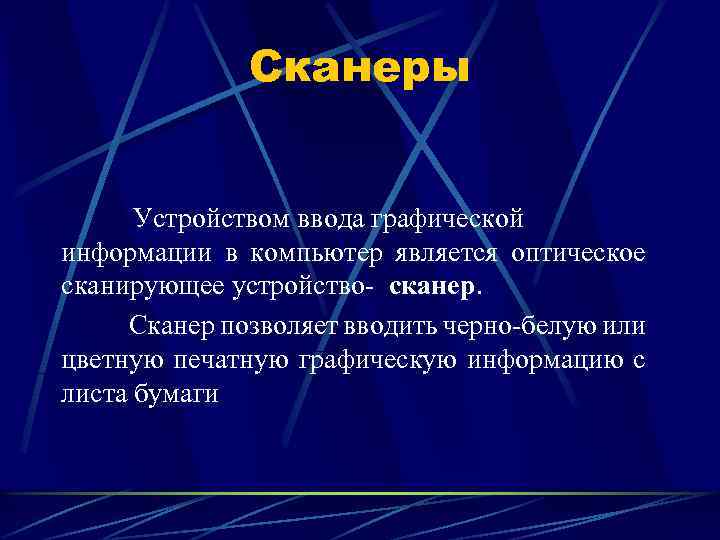

Сканеры Устройством ввода графической информации в компьютер является оптическое сканирующее устройство- сканер. Сканер позволяет вводить черно-белую или цветную печатную графическую информацию с листа бумаги

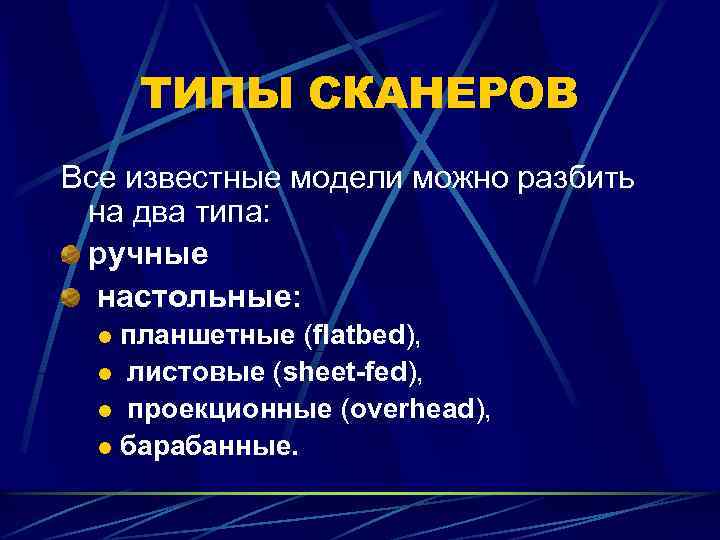

ТИПЫ СКАНЕРОВ Все известные модели можно разбить на два типа: ручные настольные: планшетные (flatbed), l листовые (sheet-fed), l проекционные (overhead), l барабанные. l

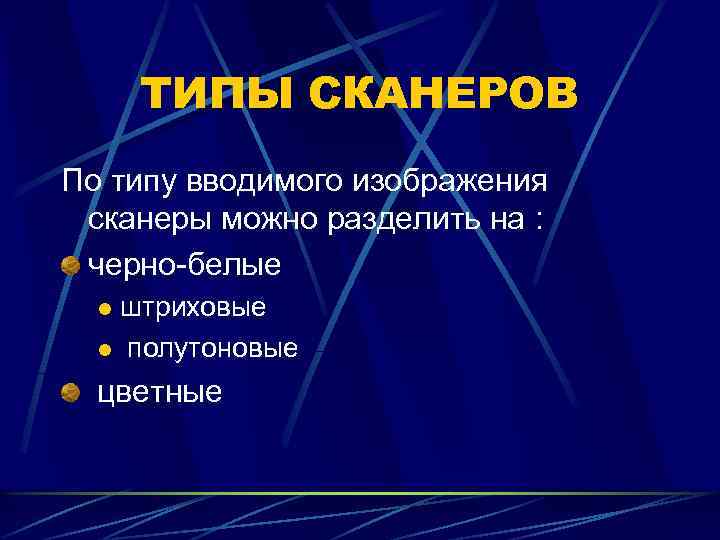

ТИПЫ СКАНЕРОВ По типу вводимого изображения сканеры можно разделить на : черно-белые штриховые l полутоновые l цветные

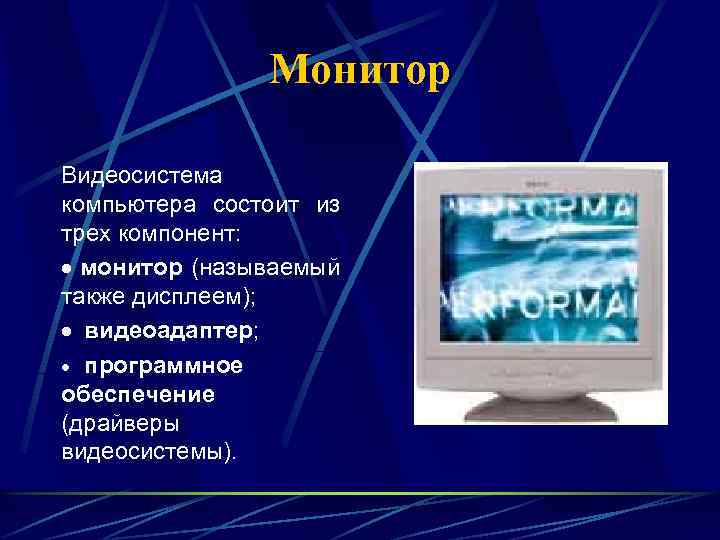

Монитор Видеосистема компьютера состоит из трех компонент: · монитор (называемый также дисплеем); · видеоадаптер; · программное обеспечение (драйверы видеосистемы).

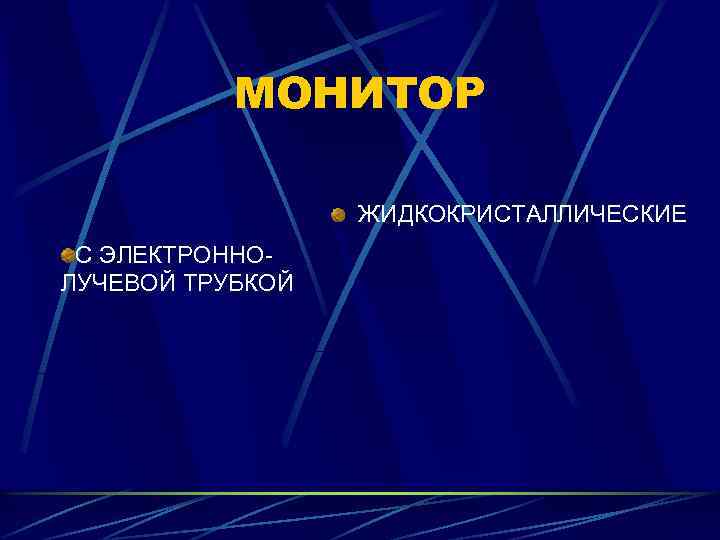

МОНИТОР ЖИДКОКРИСТАЛЛИЧЕСКИЕ С ЭЛЕКТРОННОЛУЧЕВОЙ ТРУБКОЙ

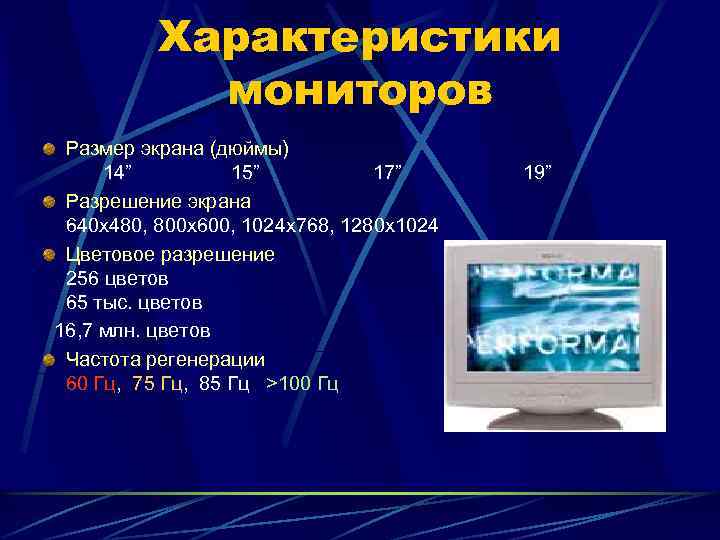

Характеристики мониторов Размер экрана (дюймы) 14” 15” 17” Разрешение экрана 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024 Цветовое разрешение 256 цветов 65 тыс. цветов 16, 7 млн. цветов Частота регенерации 60 Гц, 75 Гц, 85 Гц >100 Гц 19”

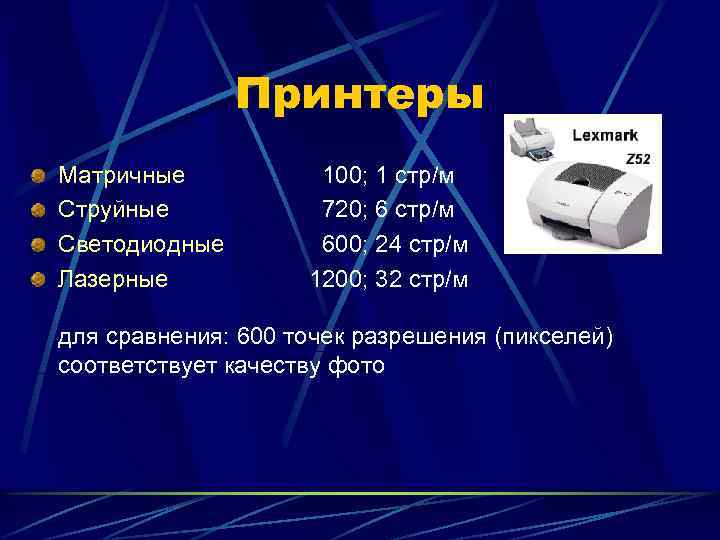

Принтеры Матричные Струйные Светодиодные Лазерные 100; 1 стр/м 720; 6 стр/м 600; 24 стр/м 1200; 32 стр/м для сравнения: 600 точек разрешения (пикселей) соответствует качеству фото

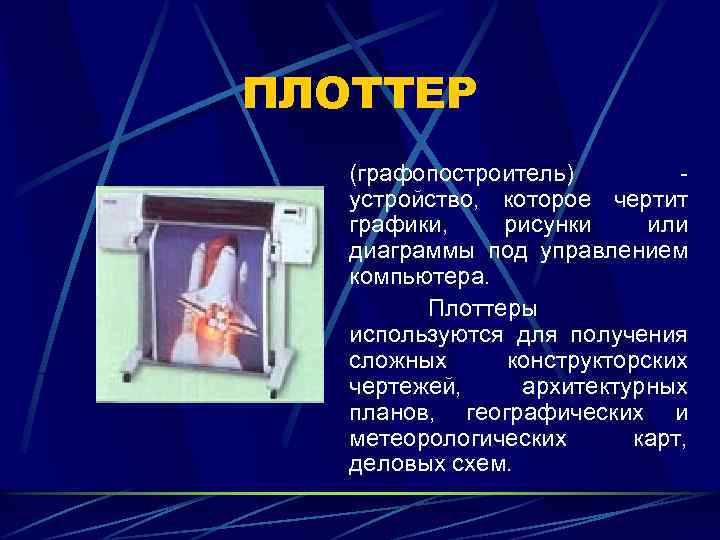

ПЛОТТЕР (графопостроитель) устройство, которое чертит графики, рисунки или диаграммы под управлением компьютера. Плоттеры используются для получения сложных конструкторских чертежей, архитектурных планов, географических и метеорологических карт, деловых схем.

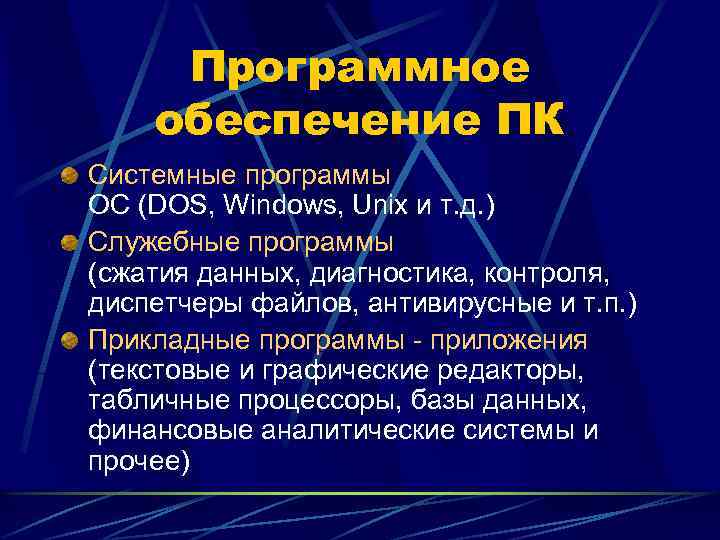

Программное обеспечение ПК Системные программы ОС (DOS, Windows, Unix и т. д. ) Служебные программы (сжатия данных, диагностика, контроля, диспетчеры файлов, антивирусные и т. п. ) Прикладные программы - приложения (текстовые и графические редакторы, табличные процессоры, базы данных, финансовые аналитические системы и прочее)

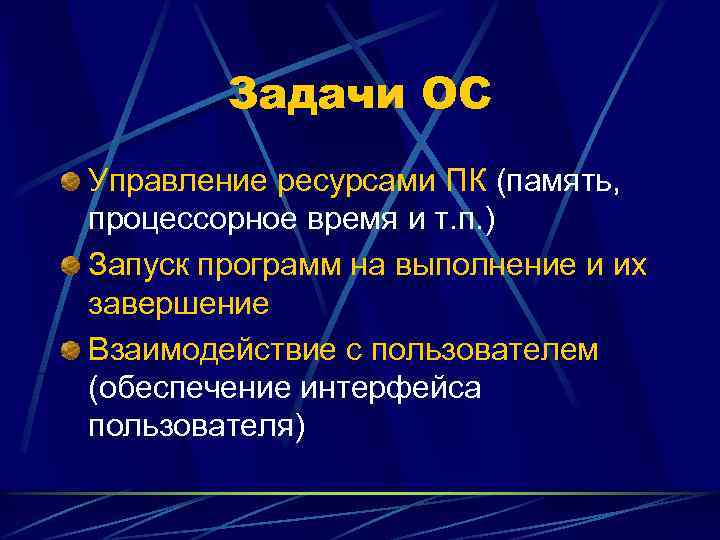

Задачи ОС Управление ресурсами ПК (память, процессорное время и т. п. ) Запуск программ на выполнение и их завершение Взаимодействие с пользователем (обеспечение интерфейса пользователя)

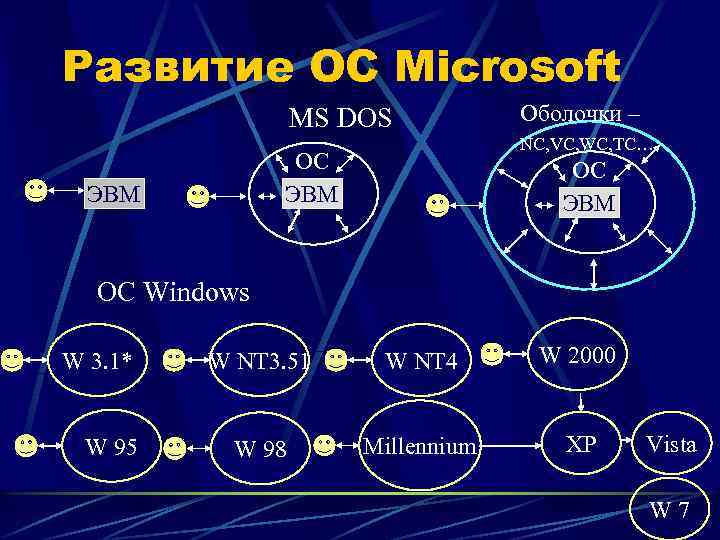

Развитие ОС Microsoft MS DOS NC, VC, WC, TC… ОС ЭВМ Оболочки – ОС ЭВМ OC Windows W 3. 1* W 95 W NT 3. 51 W NT 4 W 2000 W 98 Millennium XP Vista W 7
