ХАРЬКОВСКИЙ НАЦИОНАЛЬНЫЙ УНИВЕРСИТЕТ РАДИОЭЛЕКТРОНИКИ ФАКУЛЬТЕТ ЭЛЕКТРОННОЙ ТЕХНИКИ КАФЕДРА БИОМЕДИЦИНСКОЙ ИНЖЕНЕРИИ Аттестационная работа на тему: “Электростимулятор мышц” Студент гр. БМИ – 12 - 1 Островерх А. А. Руководитель: ас. Чугуй Е. А. 2016

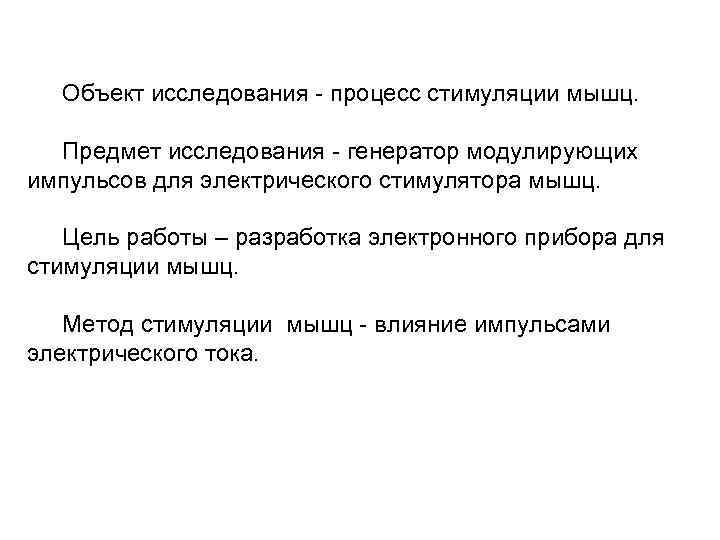

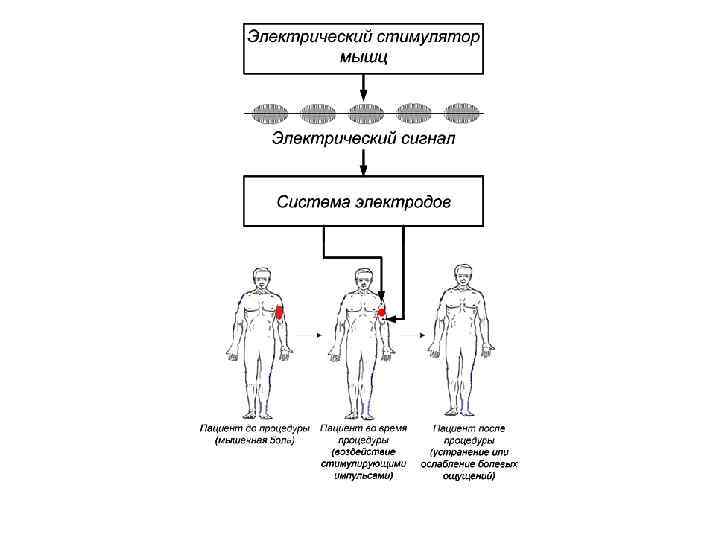

Объект исследования процесс стимуляции мышц. Предмет исследования генератор модулирующих импульсов для электрического стимулятора мышц. Цель работы – разработка электронного прибора для стимуляции мышц. Метод стимуляции мышц влияние импульсами электрического тока.

Статистика болевых ощущений в процессе жизнедеятельности

Причины возникновения болевых ощущений в мышечных тканях Механические: • травма, • Ушиб, • растяжение и т. д. Биохимические: • Перегрузка (выделение молочной кислоты), • Неполноценное питание, • Осложнения заболеваний

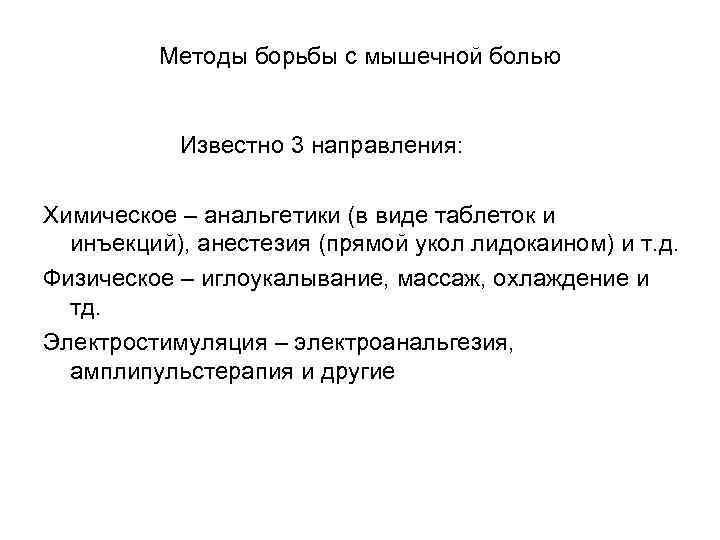

Методы борьбы с мышечной болью Известно 3 направления: Химическое – анальгетики (в виде таблеток и инъекций), анестезия (прямой укол лидокаином) и т. д. Физическое – иглоукалывание, массаж, охлаждение и тд. Электростимуляция – электроанальгезия, амплипульстерапия и другие

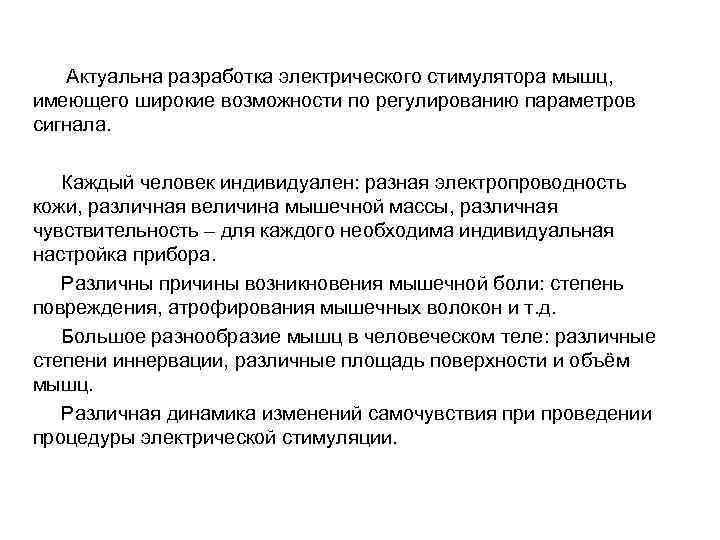

Актуальна разработка электрического стимулятора мышц, имеющего широкие возможности по регулированию параметров сигнала. Каждый человек индивидуален: разная электропроводность кожи, различная величина мышечной массы, различная чувствительность – для каждого необходима индивидуальная настройка прибора. Различны причины возникновения мышечной боли: степень повреждения, атрофирования мышечных волокон и т. д. Большое разнообразие мышц в человеческом теле: различные степени иннервации, различные площадь поверхности и объём мышц. Различная динамика изменений самочувствия при проведении процедуры электрической стимуляции.

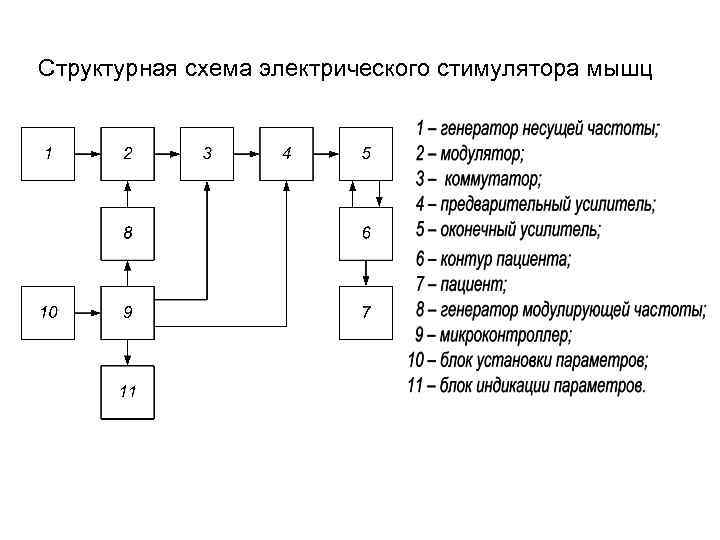

Структурная схема электрического стимулятора мышц

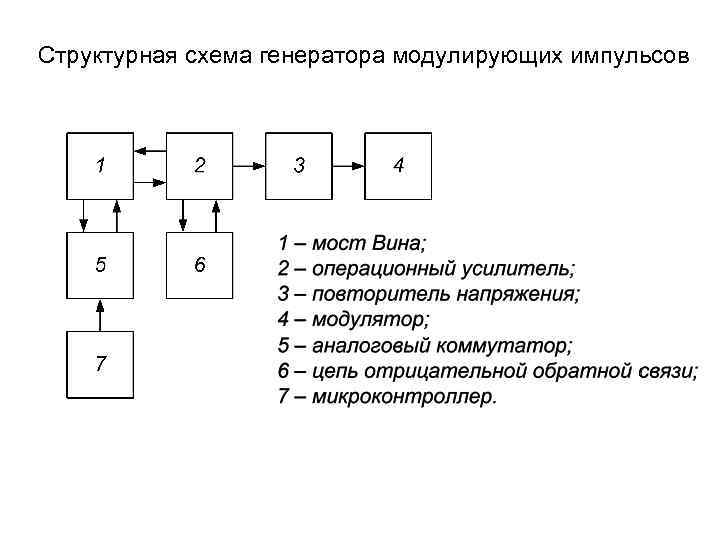

Структурная схема генератора модулирующих импульсов

принципиальная схема генератора модулирующих импульсов

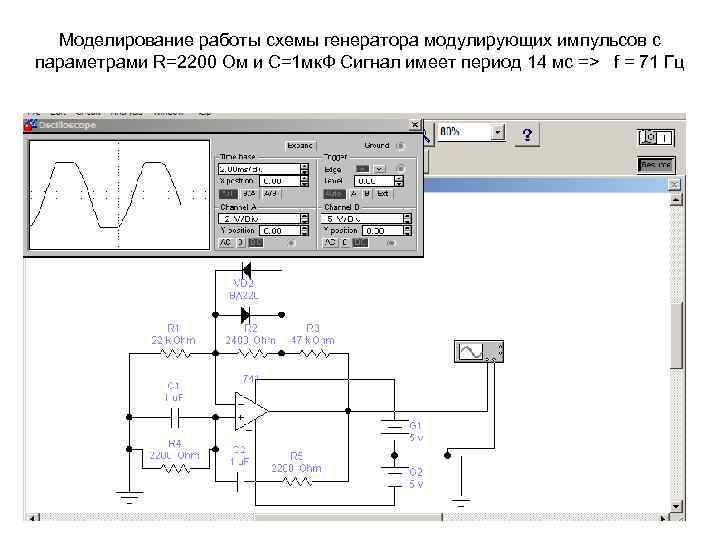

Моделирование работы схемы генератора модулирующих импульсов с параметрами R=2200 Ом и С=1 мк. Ф Сигнал имеет период 14 мс => f = 71 Гц

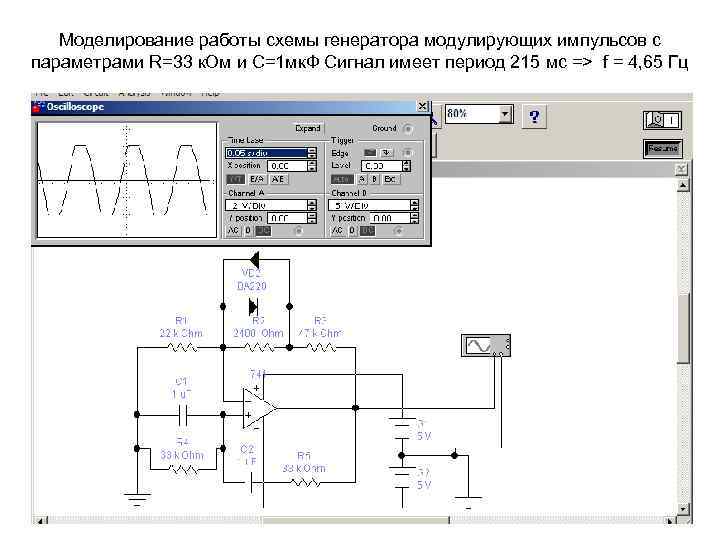

Моделирование работы схемы генератора модулирующих импульсов с параметрами R=33 к. Ом и С=1 мк. Ф Сигнал имеет период 215 мс => f = 4, 65 Гц

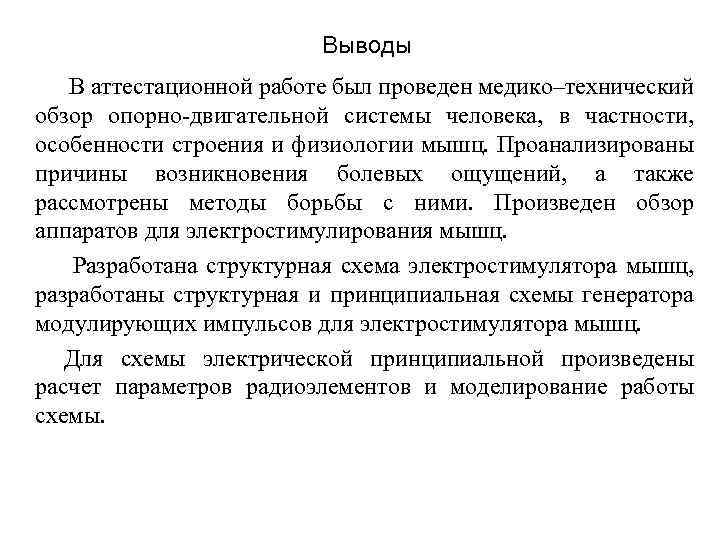

Выводы В аттестационной работе был проведен медико–технический обзор опорно-двигательной системы человека, в частности, особенности строения и физиологии мышц. Проанализированы причины возникновения болевых ощущений, а также рассмотрены методы борьбы с ними. Произведен обзор аппаратов для электростимулирования мышц. Разработана структурная схема электростимулятора мышц, разработаны структурная и принципиальная схемы генератора модулирующих импульсов для электростимулятора мышц. Для схемы электрической принципиальной произведены расчет параметров радиоэлементов и моделирование работы схемы.
