ХАРКІВСЬКИЙ УНІВЕРСИТЕТ ПОВІТРЯНИХ СИЛ ІМЕНІ І. М. КОЖЕДУБА ЛЕКЦІЯ з навчальної дисципліни ”ТАКТИКА РАДІОТЕХНІЧНИХ ВІЙСЬК” “Основи організації оповіщення РТВ про повітряного противника ”

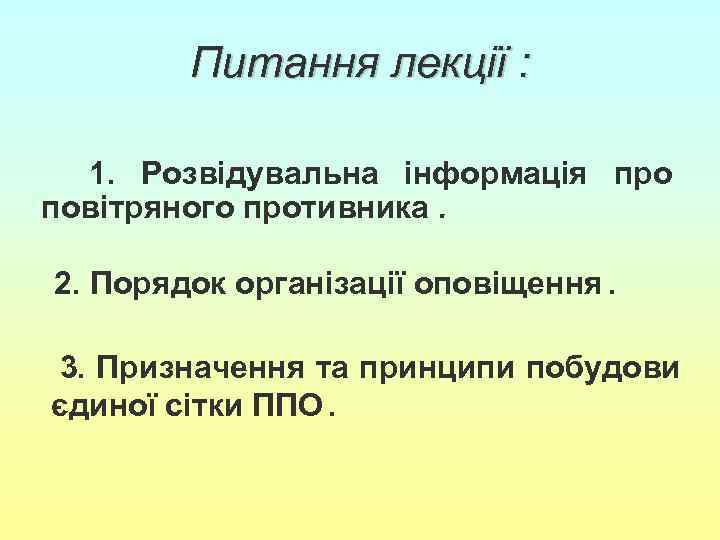

Питання лекцiї : 1. Розвідувальна інформація про повітряного противника. 2. Порядок організації оповіщення. 3. Призначення та принципи побудови єдиної сітки ППО.
ЛІТЕРАТУРА 1. Тактика радіотехнічних військ. За ред. Бакуменка Б. В. -Х. : ХУПС, 07. 2. Єрмошин М. О. , Федай В. М. Боротьба в повітрі. –Х. : ХУПС, 2004.
1. Розвідувальна інформація про повітряного противника

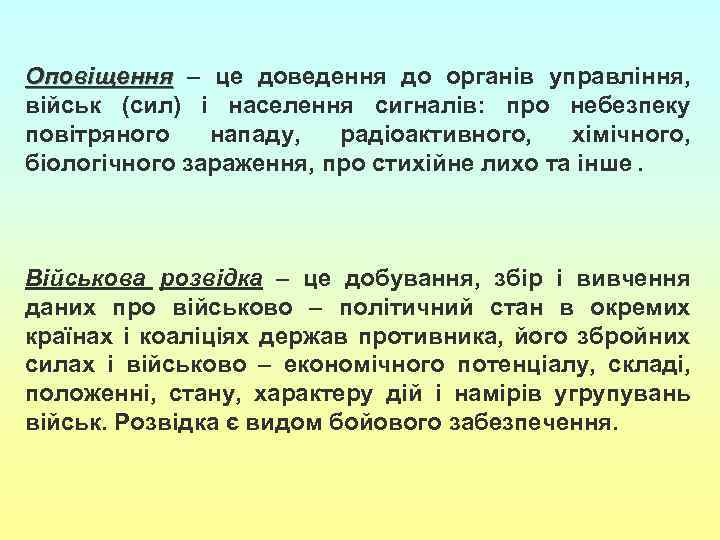

Оповіщення – це доведення до органів управління, військ (сил) і населення сигналів: про небезпеку повітряного нападу, радіоактивного, хімічного, біологічного зараження, про стихійне лихо та інше. Військова розвідка – це добування, збір і вивчення даних про військово – політичний стан в окремих країнах і коаліціях держав противника, його збройних силах і військово – економічного потенціалу, складі, положенні, стану, характеру дій і намірів угрупувань військ. Розвідка є видом бойового забезпечення.
Інформація (від лат. information – роз’яснення, викладання) – це відомості військового характеру, а також процес їх одержання і передачі. У залежності від призначення радіолокаційна інформація поділяється на розвідувальну і бойову. Розвідувальна інформація – це радіолокаційна інформація, яка видається на КП об’єднань, з’єднань і частин ПС, призначена для оцінки повітряної обстановки, оповіщення про неї військ і об’єктів і прийняття рішень командирами з виконання бойових завдань. Бойова інформація – радіолокаційна інформація з більш високими точносними характеристиками, мінімальними дискретністю і часом походження, що видається з’єднанням, частинам і підрозділам ЗРВ, ВА і РЕБ для цілевказівок і ціле розподілу.
2. Порядок організації оповіщення

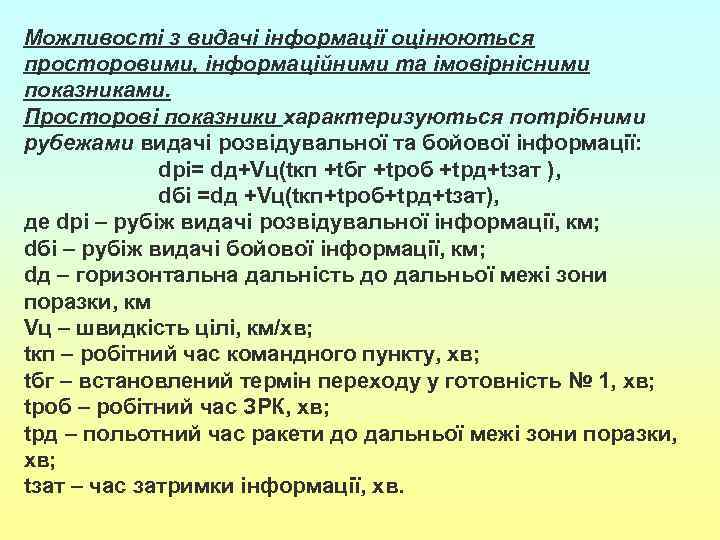

Можливості з видачі інформації оцінюються просторовими, інформаційними та імовірнісними показниками. Просторові показники характеризуються потрібними рубежами видачі розвідувальної та бойової інформації: dpi= dд+Vц(tкп +tбг +tроб +tрд+tзат ), dбі =dд +Vц(tкп+tроб+tрд+tзат), де dрі – рубіж видачі розвідувальної інформації, км; dбі – рубіж видачі бойової інформації, км; dд – горизонтальна дальність до дальньої межі зони поразки, км Vц – швидкість цілі, км/хв; tкп – робітний час командного пункту, хв; tбг – встановлений термін переходу у готовність № 1, хв; tроб – робітний час ЗРК, хв; tрд – польотний час ракети до дальньої межі зони поразки, хв; tзат – час затримки інформації, хв.

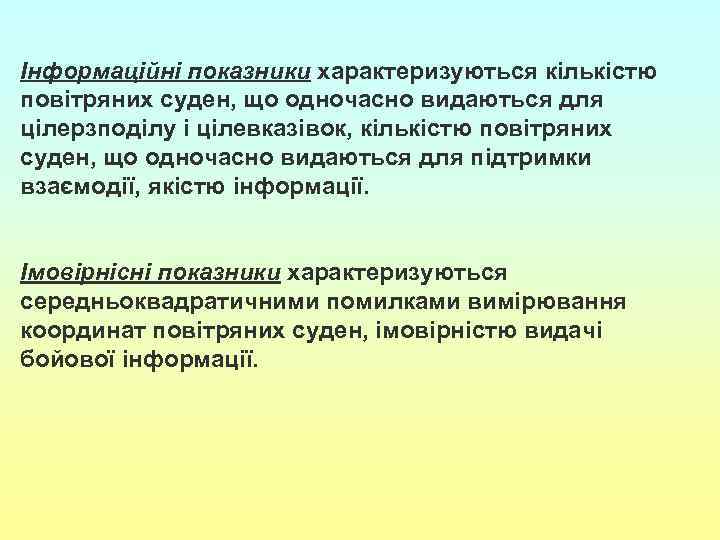

Інформаційні показники характеризуються кількістю повітряних суден, що одночасно видаються для цілерзподілу і цілевказівок, кількістю повітряних суден, що одночасно видаються для підтримки взаємодії, якістю інформації. Імовірнісні показники характеризуються середньоквадратичними помилками вимірювання координат повітряних суден, імовірністю видачі бойової інформації.

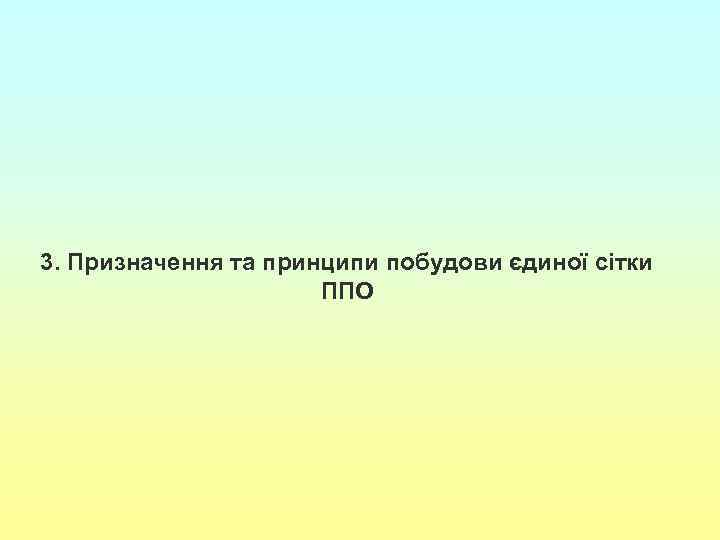

3. Призначення та принципи побудови єдиної сітки ППО

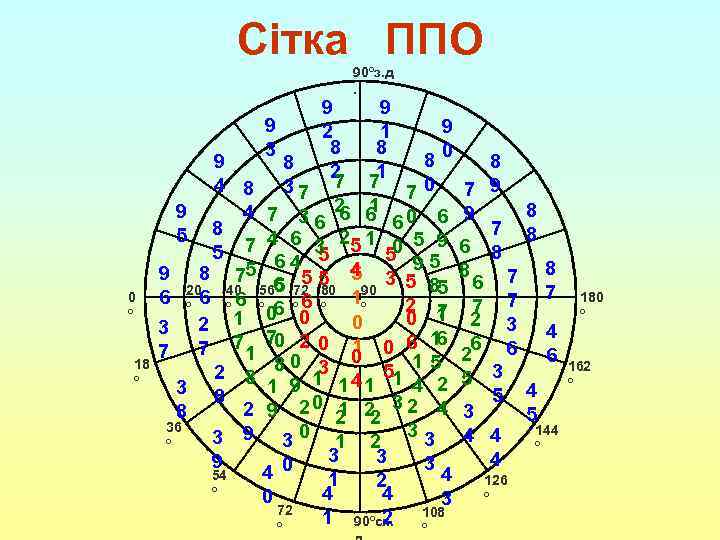

Сітка ППО 90ºз. д. 0 º 18 º 9 9 2 1 8 8 3 0 8 9 8 8 2 1 4 8 37 7 0 7 9 9 4 7 3 6 2 6 60 6 9 6 1 5 8 4 6 3 25 1 0 5 9 6 7 5 7 64 5 8 5 95 4 8 9 8 75 5 6 72 5 5 5 80 90 3 5 85 6 7 6 206 40 56 º 1º º 6 º 2 1 7 7 0 0 0 7 2 3 0 2 1 3 7 6 1 7 7 1 0 2 0 0 0 6 1 26 6 7 0 3 15 3 2 8 8 1 4 51 2 5 1 1 4 1 9 3 8 5 20 2 2 3 2 4 3 1 2 2 9 8 36 3 9 30 1 2 33 4 4 º 3 3 4 9 3 0 4 54 4 126 1 2 º 4 4 º 0 3 72 1 90ºсх. 108 2 º º 8 8 8 7 4 6 4 5 144 º 180 º 162 º

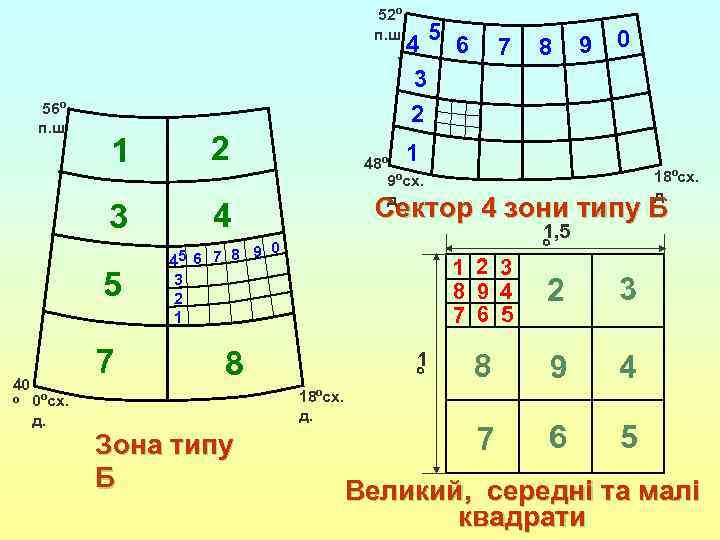

52º п. ш. 4 56º п. ш. 6 7 8 9 0 3 2 1 2 3 4 5 40 º 0ºсх. д. 5 7 48º 1 9ºсх. д. Сектор 4 зони типу Б 1, 5 9 0 45 6 7 8 3 2 1 1 2 3 8 9 4 7 6 5 8 º º 2 3 8 9 4 7 1 18ºсх. д. Зона типу Б 18ºсх. д. 6 5 Великий, середні та малі квадрати

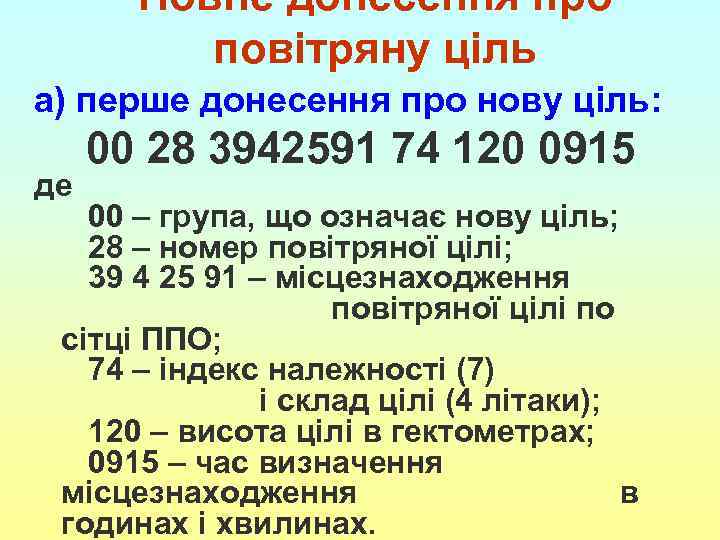

Повне донесення про повітряну ціль а) перше донесення про нову ціль: де 00 28 3942591 74 120 0915 00 – група, що означає нову ціль; 28 – номер повітряної цілі; 39 4 25 91 – місцезнаходження повітряної цілі по сітці ППО; 74 – індекс належності (7) і склад цілі (4 літаки); 120 – висота цілі в гектометрах; 0915 – час визначення місцезнаходження в годинах і хвилинах.
