ХАРИТОНОВ ВЛАДИМИР ВАЛЕРЬЕВИЧ «ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ РАДИОЭЛЕКТРОНН

ХАРИТОНОВ ВЛАДИМИР ВАЛЕРЬЕВИЧ «ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ РАДИОЭЛЕКТРОНН ОЙ АППАРАТУРЫ (ПО ОТРАСЛЯМ)» ГРУППА № ТР-12

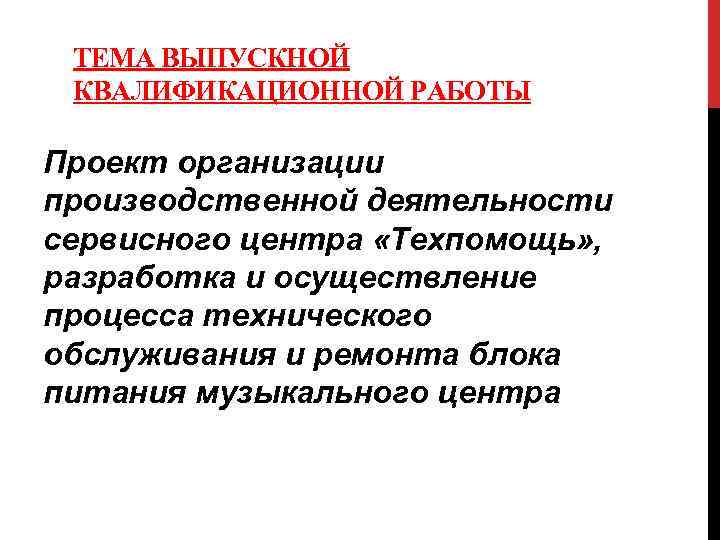

ТЕМА ВЫПУСКНОЙ КВАЛИФИКАЦИОННОЙ РАБОТЫ Проект организации производственной деятельности сервисного центра «Техпомощь» , разработка и осуществление процесса технического обслуживания и ремонта блока питания музыкального центра

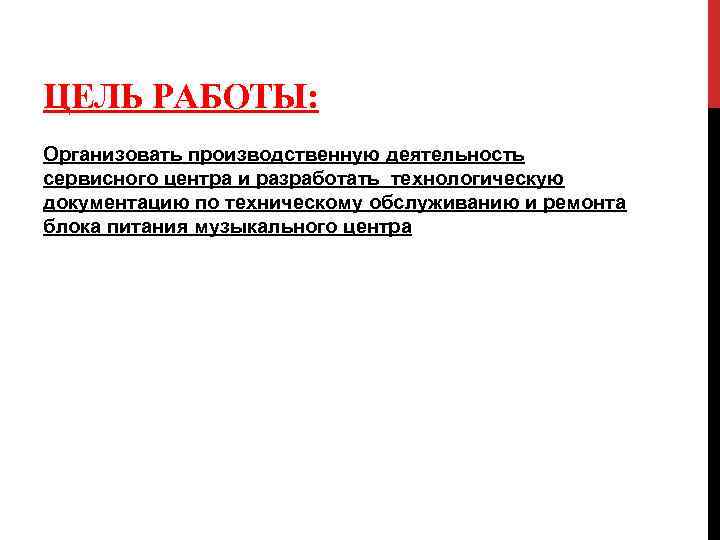

ЦЕЛЬ РАБОТЫ: Организовать производственную деятельность сервисного центра и разработать технологическую документацию по техническому обслуживанию и ремонта блока питания музыкального центра

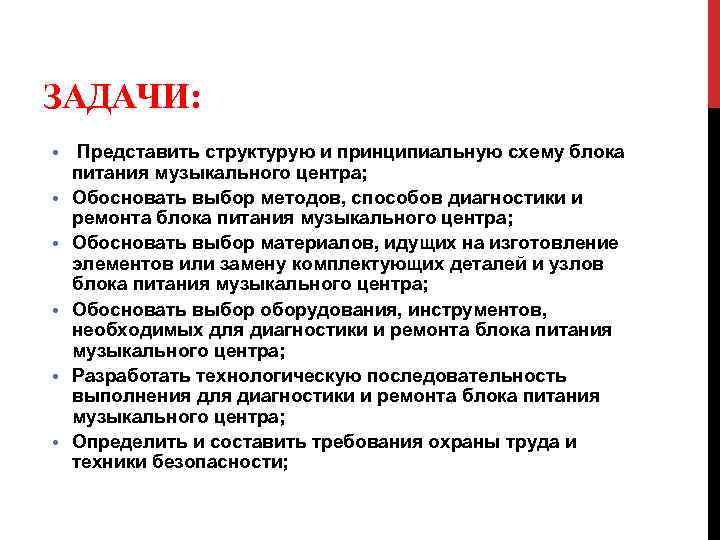

ЗАДАЧИ: • Представить структурую и принципиальную схему блока питания музыкального центра; • Обосновать выбор методов, способов диагностики и ремонта блока питания музыкального центра; • Обосновать выбор материалов, идущих на изготовление элементов или замену комплектующих деталей и узлов блока питания музыкального центра; • Обосновать выбор оборудования, инструментов, необходимых для диагностики и ремонта блока питания музыкального центра; • Разработать технологическую последовательность выполнения для диагностики и ремонта блока питания музыкального центра; • Определить и составить требования охраны труда и техники безопасности;

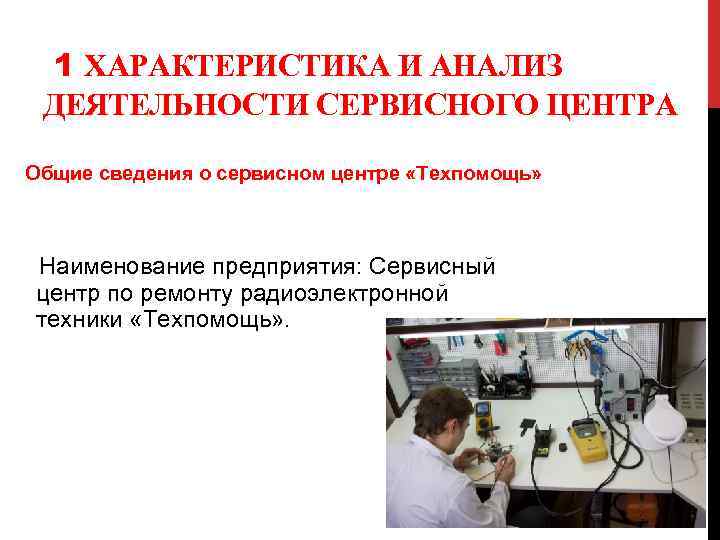

1 ХАРАКТЕРИСТИКА И АНАЛИЗ ДЕЯТЕЛЬНОСТИ СЕРВИСНОГО ЦЕНТРА Общие сведения о сервисном центре «Техпомощь» Наименование предприятия: Сервисный центр по ремонту радиоэлектронной техники «Техпомощь» .

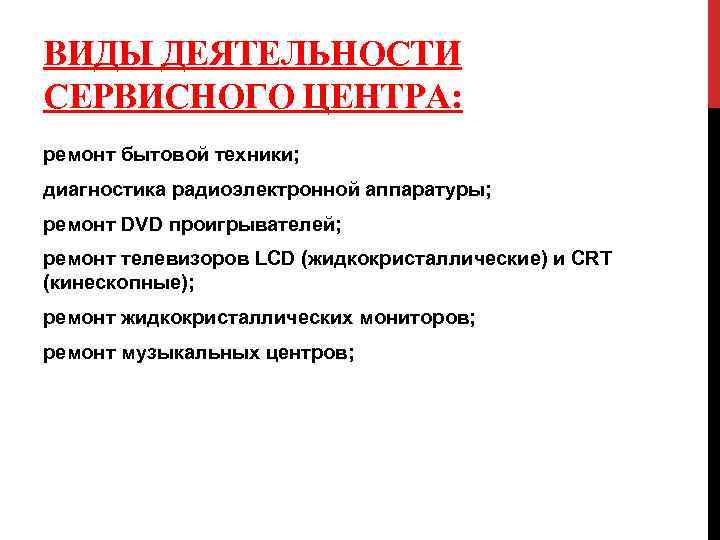

ВИДЫ ДЕЯТЕЛЬНОСТИ СЕРВИСНОГО ЦЕНТРА: ремонт бытовой техники; диагностика радиоэлектронной аппаратуры; ремонт DVD проигрывателей; ремонт телевизоров LCD (жидкокристаллические) и CRT (кинескопные); ремонт жидкокристаллических мониторов; ремонт музыкальных центров;

СТРУКТУРА СЕРВИСНОГО ЦЕНТРА И КАДРОВЫЙ СОСТАВ Директор Приёмщики Механики

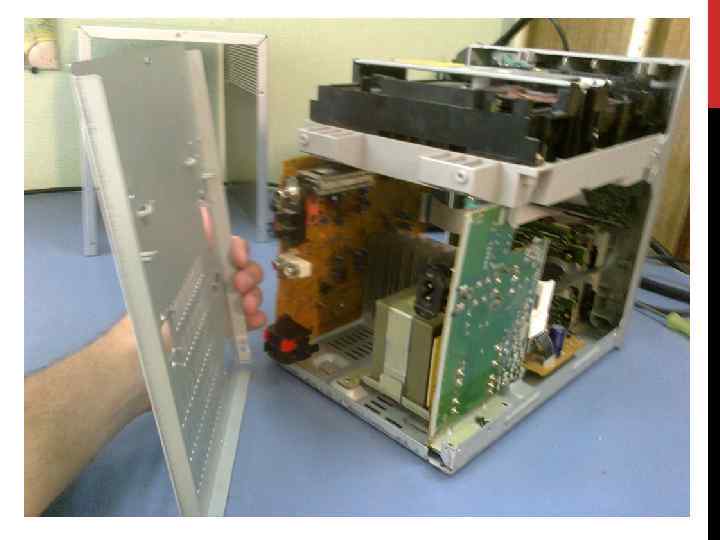

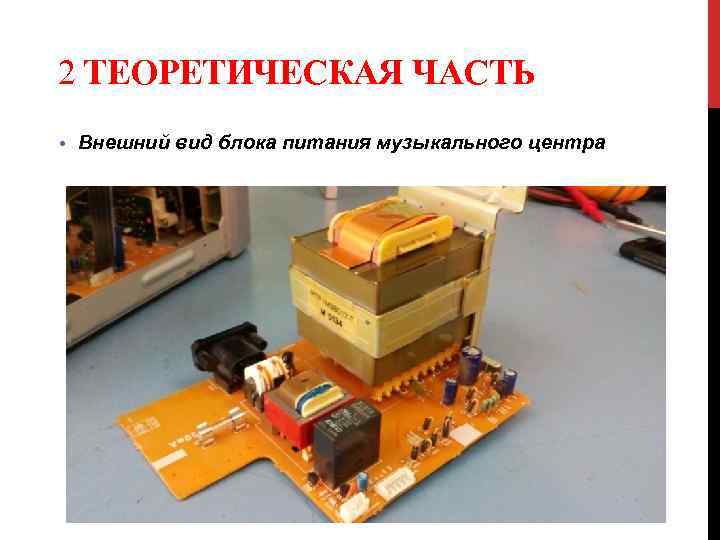

2 ТЕОРЕТИЧЕСКАЯ ЧАСТЬ • Внешний вид блока питания музыкального центра

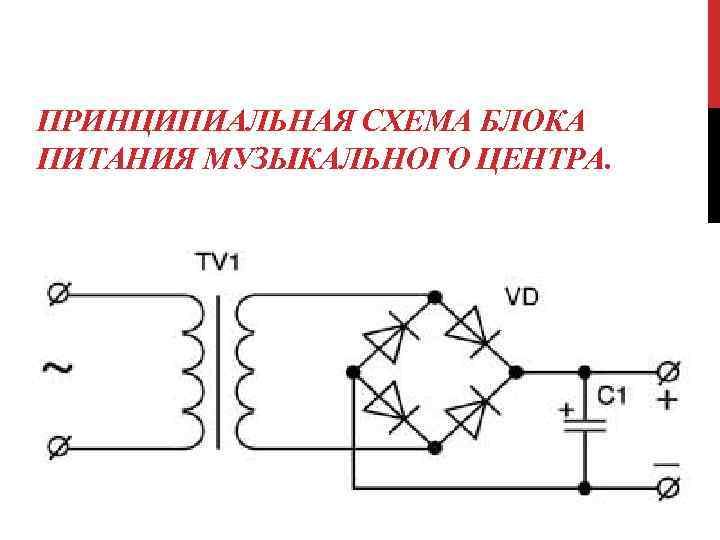

ПРИНЦИПИАЛЬНАЯ СХЕМА БЛОКА ПИТАНИЯ МУЗЫКАЛЬНОГО ЦЕНТРА.

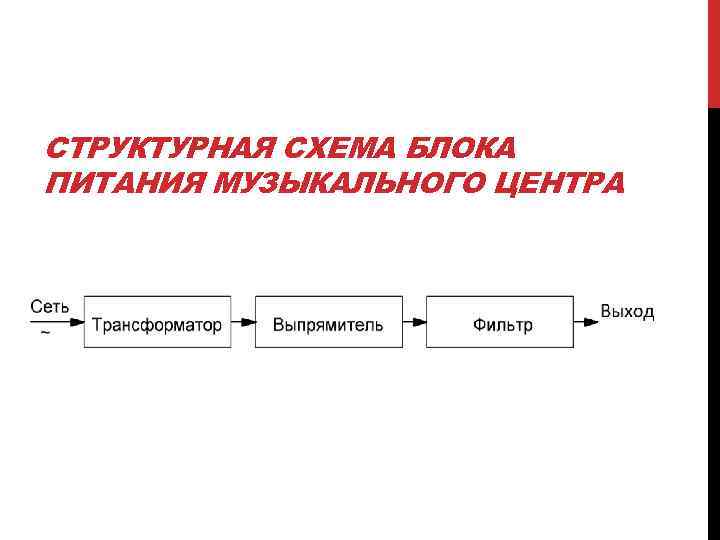

СТРУКТУРНАЯ СХЕМА БЛОКА ПИТАНИЯ МУЗЫКАЛЬНОГО ЦЕНТРА

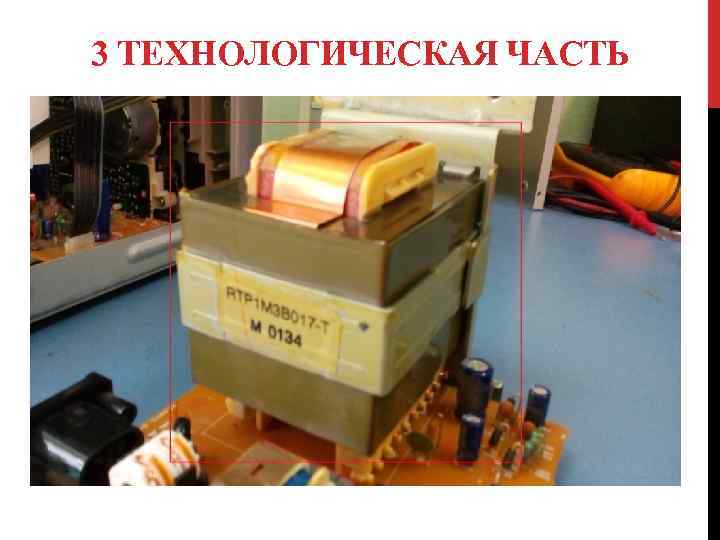

3 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

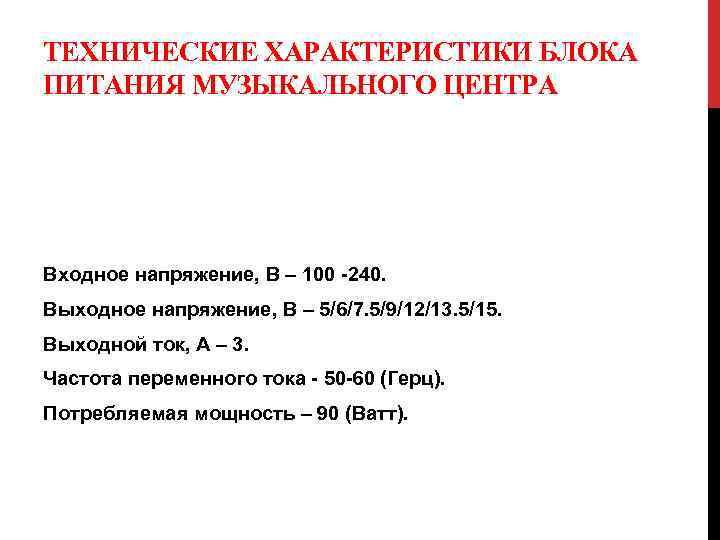

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА ПИТАНИЯ МУЗЫКАЛЬНОГО ЦЕНТРА Входное напряжение, В – 100 -240. Выходное напряжение, В – 5/6/7. 5/9/12/13. 5/15. Выходной ток, А – 3. Частота переменного тока - 50 -60 (Герц). Потребляемая мощность – 90 (Ватт).

ОБОСНОВАНИЕ ВЫБОРА ОБОРУДОВАНИЕ, ИНСТРУМЕНТОВ, ПРИСПОСОБЛЕНИЙ ДЛЯ ВЫПОЛНЕНИЯ ДИАГНОСТИКИ И РЕМОНТА БЛОКА ПИТАНИЯ МУЗЫКАЛЬНОГО ЦЕНТРА Набор отверток Паяльник

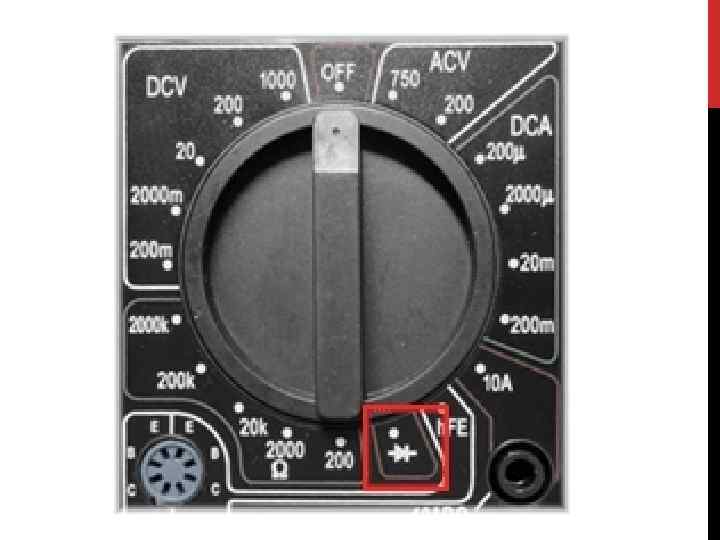

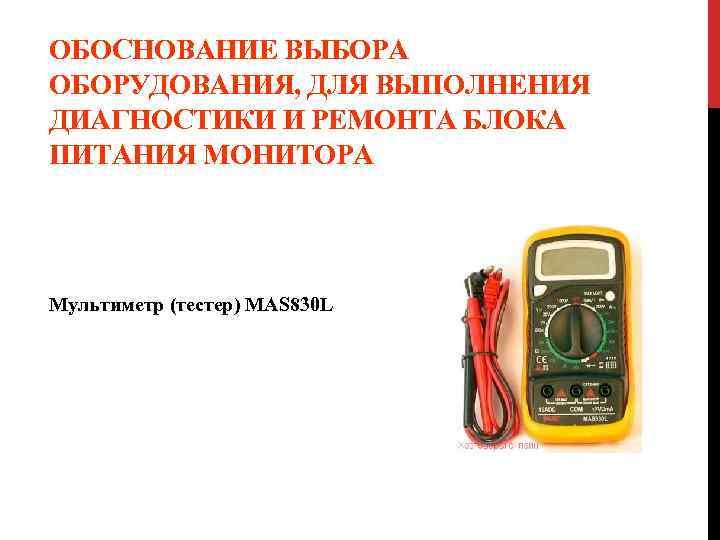

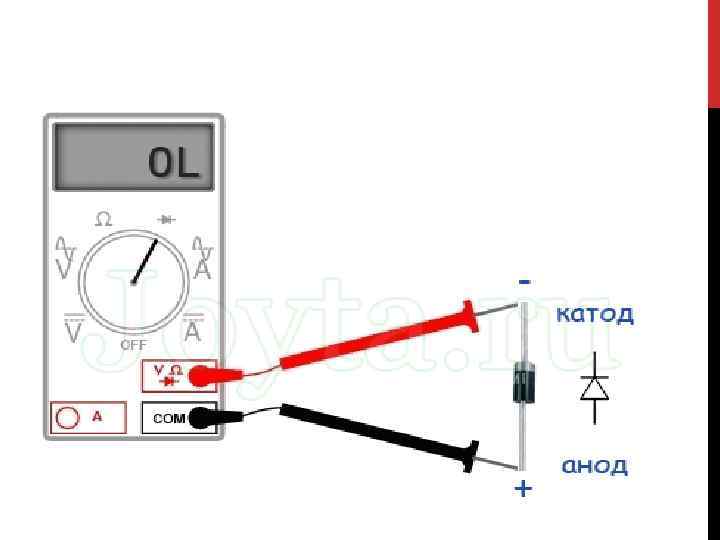

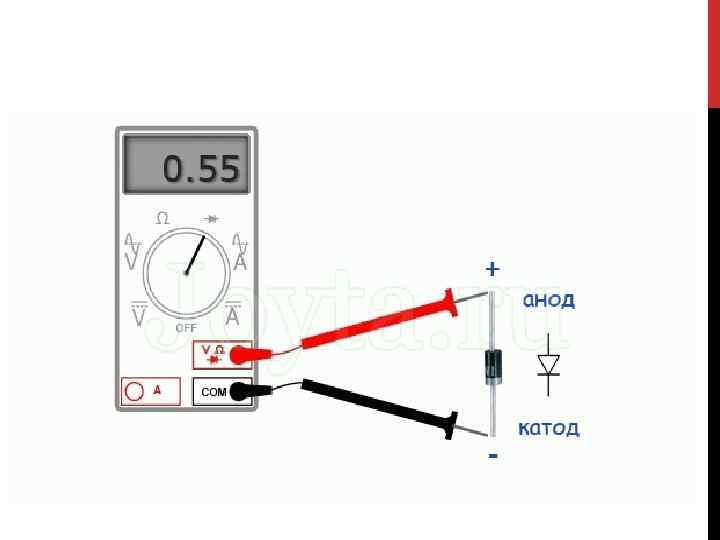

ОБОСНОВАНИЕ ВЫБОРА ОБОРУДОВАНИЯ, ДЛЯ ВЫПОЛНЕНИЯ ДИАГНОСТИКИ И РЕМОНТА БЛОКА ПИТАНИЯ МОНИТОРА Мультиметр (тестер) MAS 830 L

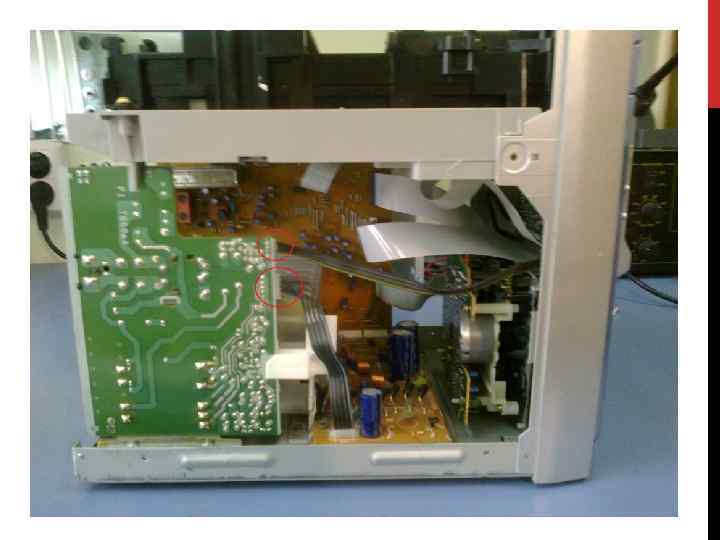

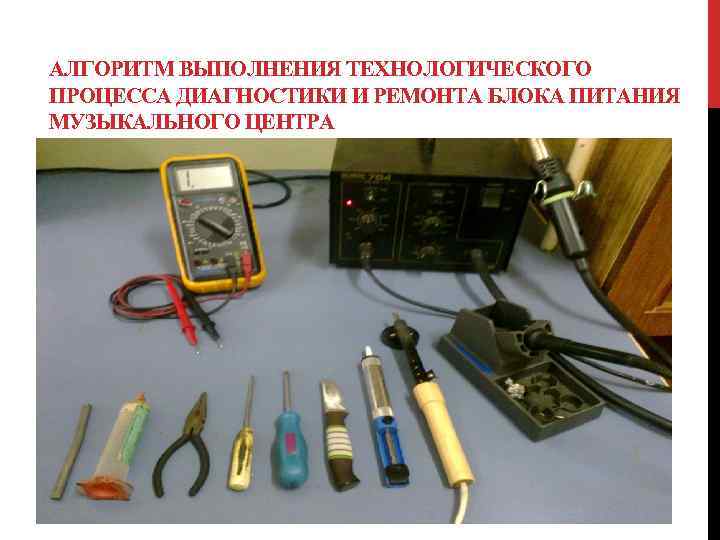

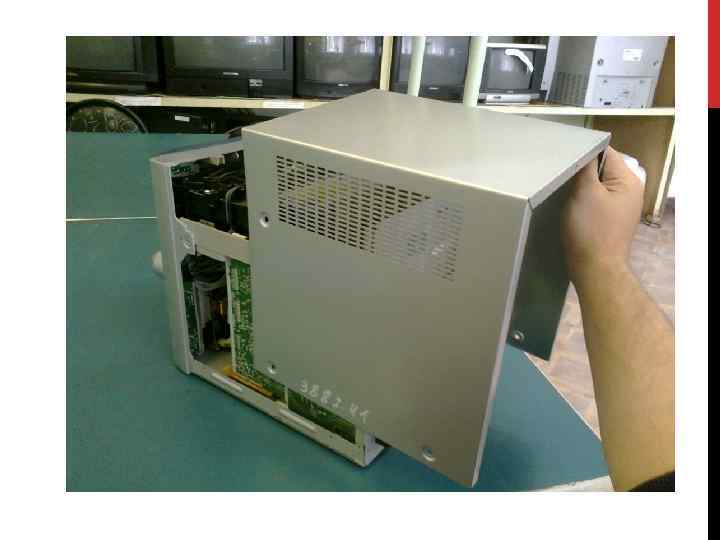

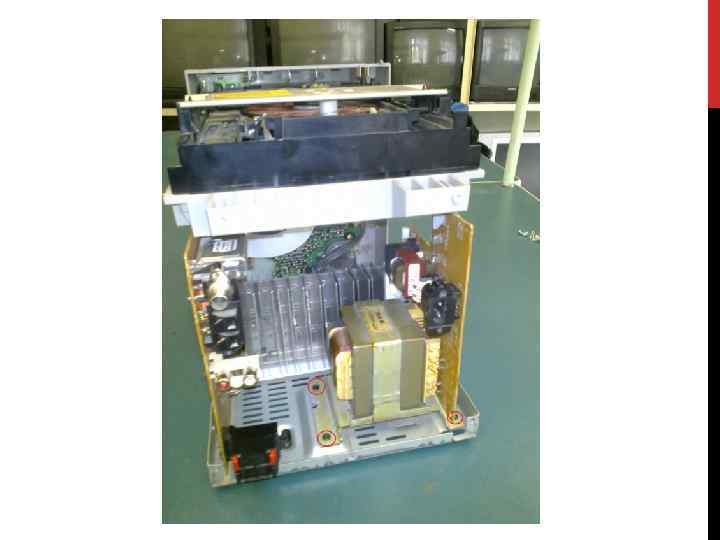

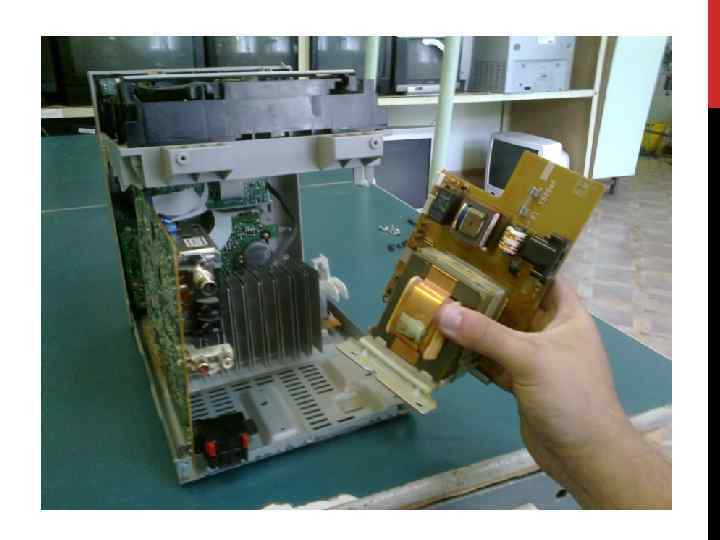

АЛГОРИТМ ВЫПОЛНЕНИЯ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ДИАГНОСТИКИ И РЕМОНТА БЛОКА ПИТАНИЯ МУЗЫКАЛЬНОГО ЦЕНТРА

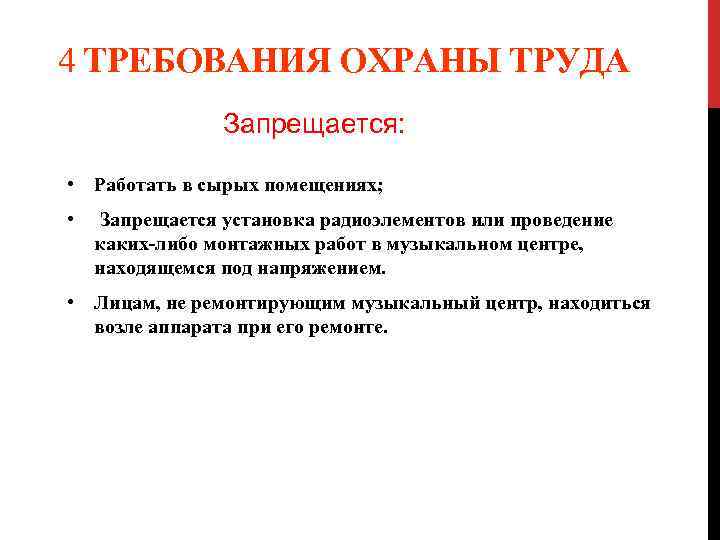

4 ТРЕБОВАНИЯ ОХРАНЫ ТРУДА Запрещается: • Работать в сырых помещениях; • Запрещается установка радиоэлементов или проведение каких-либо монтажных работ в музыкальном центре, находящемся под напряжением. • Лицам, не ремонтирующим музыкальный центр, находиться возле аппарата при его ремонте.

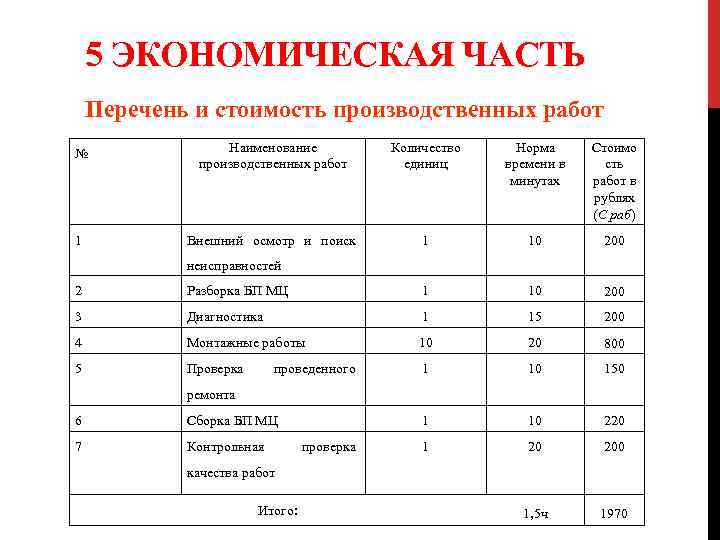

5 ЭКОНОМИЧЕСКАЯ ЧАСТЬ Перечень и стоимость производственных работ № Наименование Количество Норма Стоимо производственных работ единиц времени в сть минутах работ в рублях (С раб) 1 Внешний осмотр и поиск 1 10 200 неисправностей 2 Разборка БП МЦ 1 10 200 3 Диагностика 1 15 200 4 Монтажные работы 10 20 800 5 Проверка проведенного 1 10 150 ремонта 6 Сборка БП МЦ 1 10 220 7 Контрольная проверка 1 200 качества работ Итого: 1, 5 ч 1970

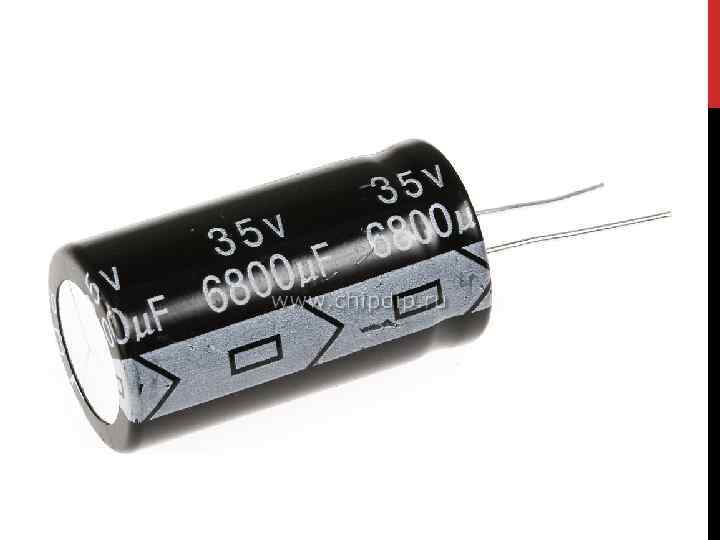

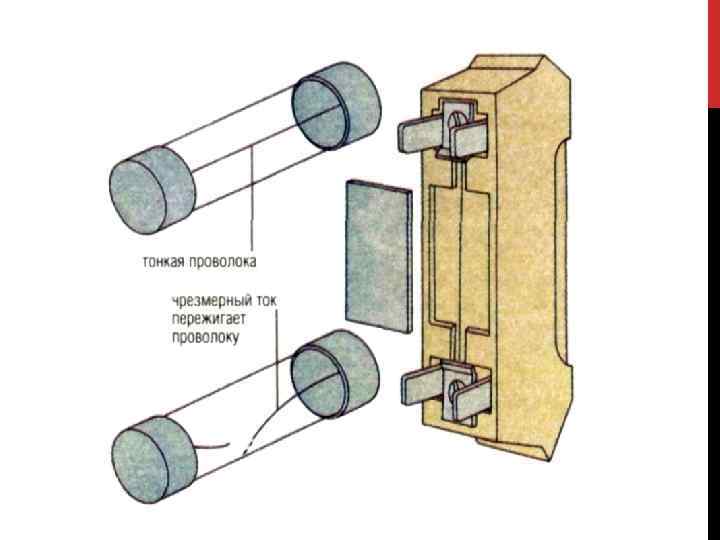

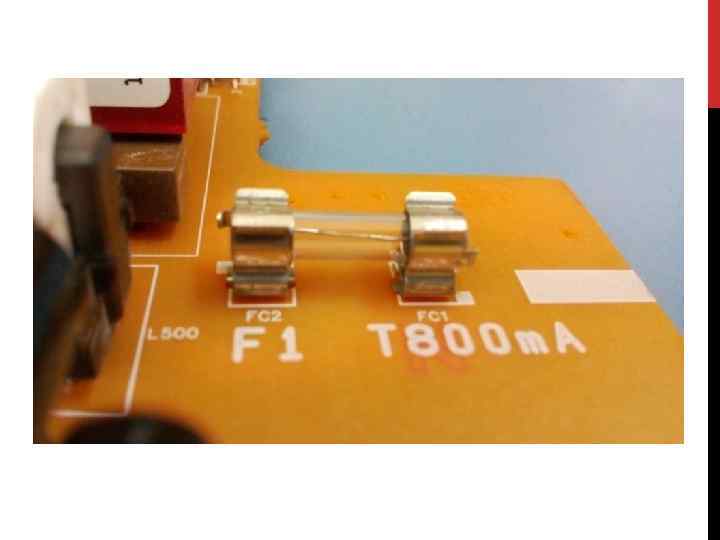

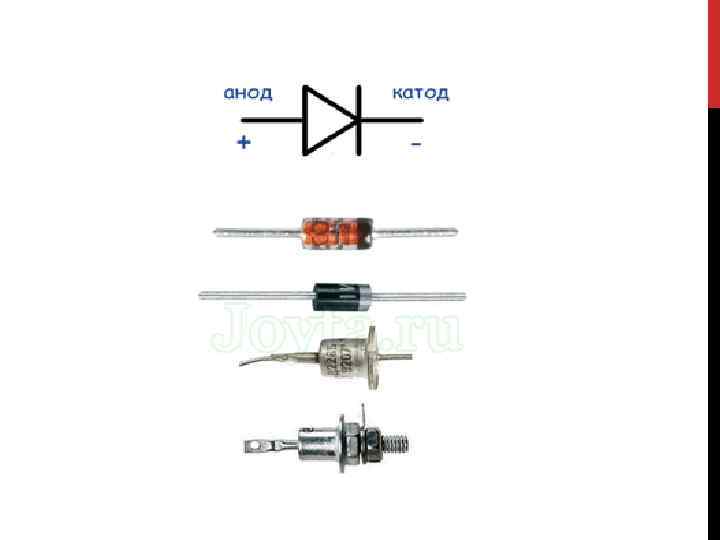

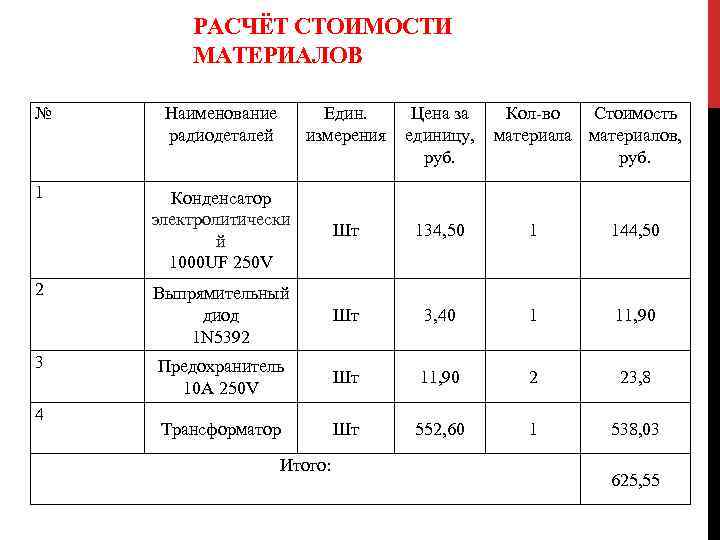

РАСЧЁТ СТОИМОСТИ МАТЕРИАЛОВ № Наименование Един. Цена за Кол-во Стоимость радиодеталей измерения единицу, материала материалов, руб. 1 Конденсатор электролитически Шт 134, 50 1 144, 50 й 1000 UF 250 V 2 Выпрямительный диод Шт 3, 40 1 11, 90 1 N 5392 3 Предохранитель Шт 11, 90 2 23, 8 10 А 250 V 4 Трансформатор Шт 552, 60 1 538, 03 Итого: 625, 55

АМОРТИЗАЦИОННЫЕ ОТЧИСЛЕНИЯ ЗА ГОД № Наименован Количество Балансовая Норма Сумма п/п ие единиц стоимость амортизаций годовых оборудовани (Фт), (Нам), амортизац. я, инвентаря, руб % отчислений, инструменто руб. в 1 Паяльная 1 3490 8, 3 % станция QUICK 289, 67 2 Паяльник 1 187 8, 3 % 15, 52 3 Набор 1 755 8, 3 % инструменто в 62, 66 4 Осветительн 1 357, 50 8, 3 % ые приборы 29, 67 Итого: 397, 52

СТАТЬИ ЗАТРАТ СЕБЕСТОИМОСТИ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА Наименование Условные № п/п Стоимость (руб. ) статьи затрат обозначения 1 Стоимость Смат 625, 55 материалов 2 Затраты на Зэл 0, 3 электроэнергию 3 Амортизационные Аусл 397, 52 начисления 4 Затраты на Зот 872, 2175 оплату труда 5 Отчисления в Обюд 123, 8549 бюджет 6 Прочие затраты Зпр 206, 85 Итого себестоимость (Сб): 2226, 292

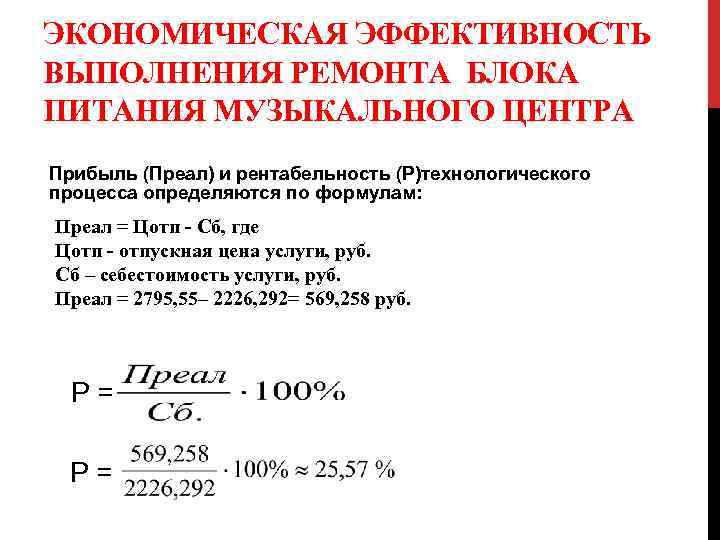

ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ВЫПОЛНЕНИЯ РЕМОНТА БЛОКА ПИТАНИЯ МУЗЫКАЛЬНОГО ЦЕНТРА Прибыль (Преал) и рентабельность (Р)технологического процесса определяются по формулам: Преал = Цотп - Сб, где Цотп - отпускная цена услуги, руб. Сб – себестоимость услуги, руб. Преал = 2795, 55– 2226, 292= 569, 258 руб. Р=

ЗАКЛЮЧЕНИЕ В данной выпускной квалификационной работе: • представлены материально - технические и социально - экономические условия услуг по ремонту и обслуживанию радиоэлектронной аппаратуры сервисным центром «Техпомощь» • представлена структурная и принципиальная схема блока питания музыкального центра. • обоснован выбор метода, способа диагностики и устранение неисправностей блока питания музыкального центра • обоснован выбор материалов, идущих на изготовление элементов или замену комплектующих деталей и узлов блока питания музыкального центра.

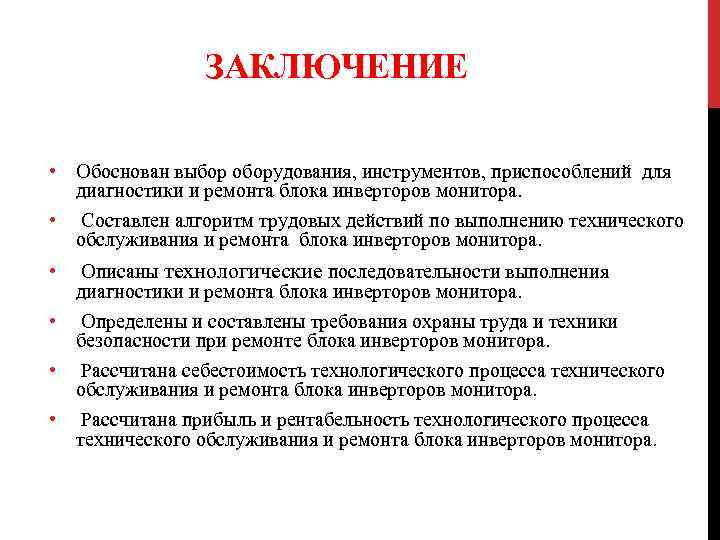

ЗАКЛЮЧЕНИЕ • Обоснован выбор оборудования, инструментов, приспособлений для диагностики и ремонта блока инверторов монитора. • Составлен алгоритм трудовых действий по выполнению технического обслуживания и ремонта блока инверторов монитора. • Описаны технологические последовательности выполнения диагностики и ремонта блока инверторов монитора. • Определены и составлены требования охраны труда и техники безопасности при ремонте блока инверторов монитора. • Рассчитана себестоимость технологического процесса технического обслуживания и ремонта блока инверторов монитора. • Рассчитана прибыль и рентабельность технологического процесса технического обслуживания и ремонта блока инверторов монитора.
