Характеристики микрофонов 1. Принцип

Характеристики микрофонов 1. Принцип работы (динамические - конденсаторные) 2. Назначение (вокальные - инструментальные) 3. Диаграмма направленности (направленные или нет) 4. Тип подключения (Балансное, небалансное, фантом 48 v ) 5. Чувствительность Основы технологий обработки аудио и видео информации 1 2015 г.

Характеристики микрофонов Чувствительность Чувствительность микрофонов - выражается в д. Б - зависти от частоты Чувствительность студийного Микрофона Shure SM 7 – 59 д. Б на 1 к. Гц Чувствительность вокального Микрофона Shure SM 58 – 54 д. Б на 1 к. Гц Основы технологий обработки аудио и видео информации 2 2015 г.

Характеристики микрофонов Тип подключения (Балансное, небалансное, фантом 48 v ) Основы технологий обработки аудио и видео информации 3 2015 г.

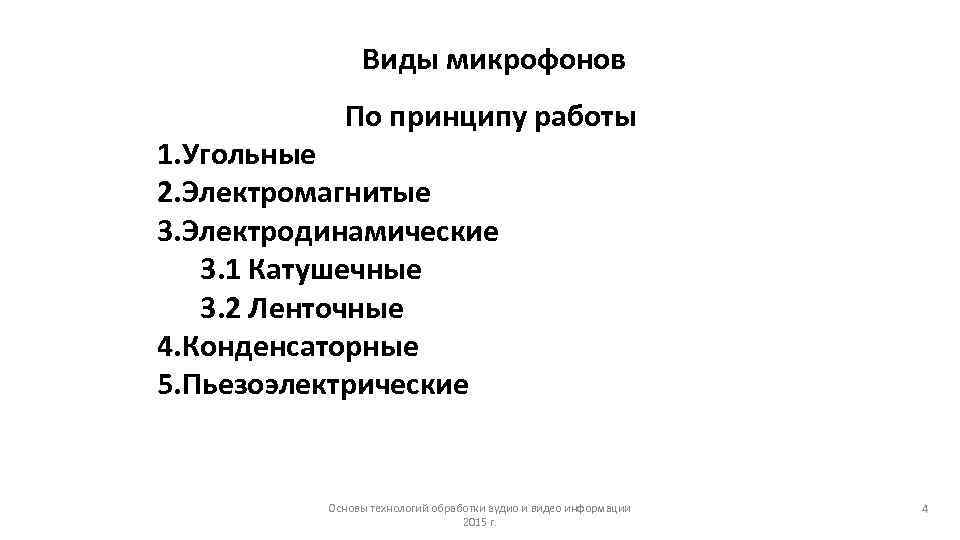

Виды микрофонов По принципу работы 1. Угольные 2. Электромагнитые 3. Электродинамические 3. 1 Катушечные 3. 2 Ленточные 4. Конденсаторные 5. Пьезоэлектрические Основы технологий обработки аудио и видео информации 4 2015 г.

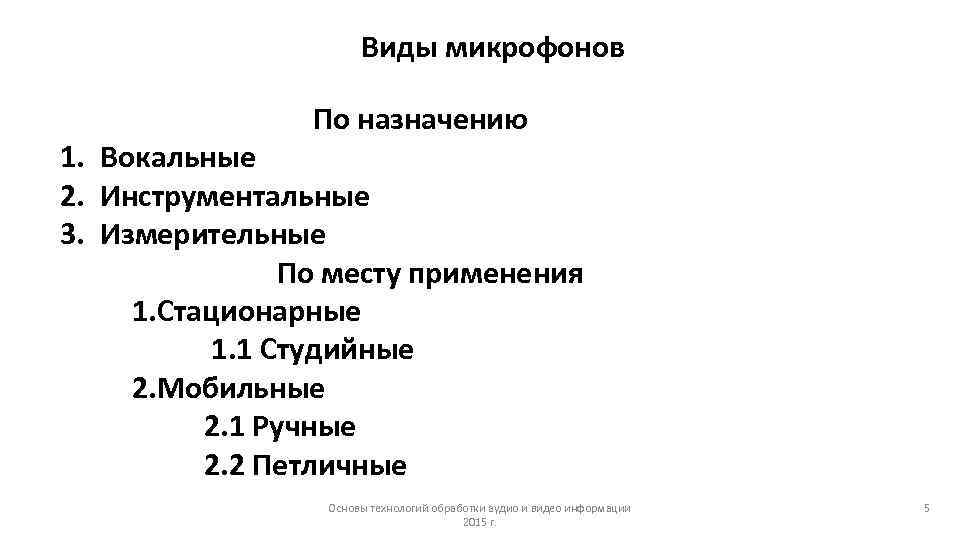

Виды микрофонов По назначению 1. Вокальные 2. Инструментальные 3. Измерительные По месту применения 1. Стационарные 1. 1 Студийные 2. Мобильные 2. 1 Ручные 2. 2 Петличные Основы технологий обработки аудио и видео информации 5 2015 г.

Виды микрофонов По диаграмме направленности 1. Широконаправленные 2. Узконаправленные 3. С изменяемой диаграммой направленности Основы технологий обработки аудио и видео информации 6 2015 г.

Угольные микрофоны 1 - Диафрагма 2 - Угольный порошок 3, 4 – Электроды Преимущества – высокая чувствительность можно использовать без усилителей Недостатки – нестабильность работы, шум из за разрыва и восстановления контактов между отдельными зернами порошка, большая неравномерность АЧХ, большие нелинейные искажения 7 Основы технологий обработки аудио и видео информации 2015 г.

Электро-магнитные микрофоны 1 - Диафрагма 2 – Полюсные наконечники магнита 3 - Магнит Преимущества – высокая стабильность в работе Недостатки – узкий частотный диапазон, большая неравномерность АЧХ, большие нелинейные искажения 8 Основы технологий обработки аудио и видео информации 2015 г.

Электродинамические микрофоны Катушечные 1 – Кольцевой зазор 2 – Магнит 3 – Катушка 4 - Диафрагма 9 Основы технологий обработки аудио и видео информации 2015 г.

Электродинамические микрофоны Ленточные 1 – Магнит 2 – Полюсные наконечники 3 – Лента 10 Основы технологий обработки аудио и видео информации 2015 г.

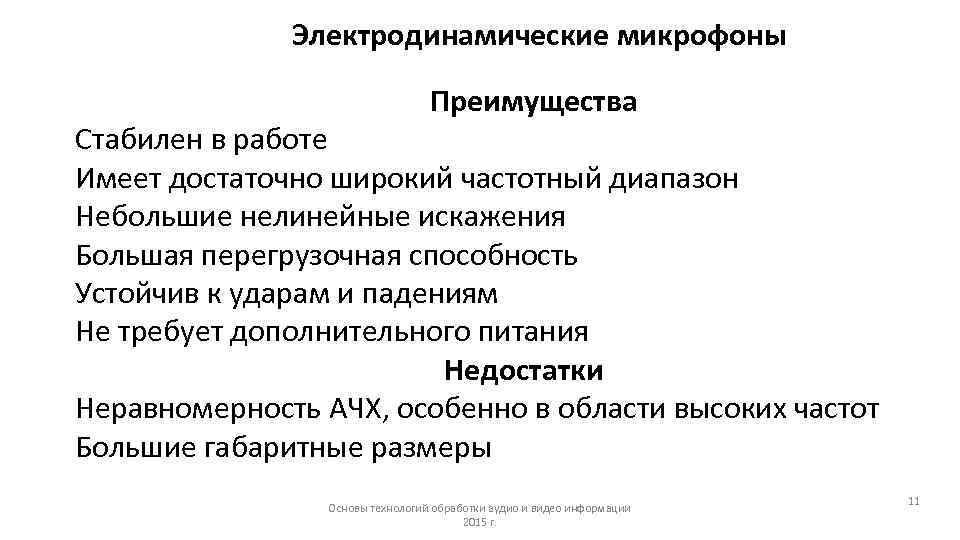

Электродинамические микрофоны Преимущества Стабилен в работе Имеет достаточно широкий частотный диапазон Небольшие нелинейные искажения Большая перегрузочная способность Устойчив к ударам и падениям Не требует дополнительного питания Недостатки Неравномерность АЧХ, особенно в области высоких частот Большие габаритные размеры 11 Основы технологий обработки аудио и видео информации 2015 г.

Конденсаторные микрофоны 1 – Диафрагма (подвижный электрод) 2 – Неподвижный электрод Преимущества – широкий частотный диапазон малая неравномерность АЧХ, высокая чувствительность, низкие искажения и шумы Недостатки – необходимость в фантомном питании (кроме электретных), хрупкость, зависимость от окружающей среды (температура и влажность) 12 Основы технологий обработки аудио и видео информации 2015 г.

Пьезоэлектрические микрофоны 1 – Диафрагма (подвижный электрод) 2 – Стержень 3 – Пьезоэлемент Преимущества – простота изготовления, малый габаритный размер Недостатки – узкий частотный диапазон, неравномерность АЧХ, зависимость от окружающей среды (температура) 13 Основы технологий обработки аудио и видео информации 2015 г.

Частотный диапазон микрофонов Тип микрофона Диапазон частот Угольный 300 — 3 400 Гц Электромагнитный 300 — 5 000 Гц Электродинамический 30 — 16 000 Гц катушечного типа Электродинамический 50 — 18 000 Гц ленточного типа Конденсаторный 30 — 20 000 Гц Пьезоэлектрический 100 — 5 000 Гц Основы технологий обработки аудио и видео информации 14 2015 г.

АЧХ CD и SACD 15 Основы технологий обработки аудио и видео информации 2015 г.

Электродинамические микрофоны АЧХ Shure SM 7 16 Основы технологий обработки аудио и видео информации 2015 г.

Электродинамические микрофоны АЧХ Shure SM 58 17 Основы технологий обработки аудио и видео информации 2015 г.

Конденсаторные микрофоны АЧХ NEUMANN TLM 103 18 Основы технологий обработки аудио и видео информации 2015 г.

Измерительный микрофон 19 Основы технологий обработки аудио и видео информации 2015 г.

Вокальные микрофоны Основы технологий обработки аудио и видео информации 20 2015 г.

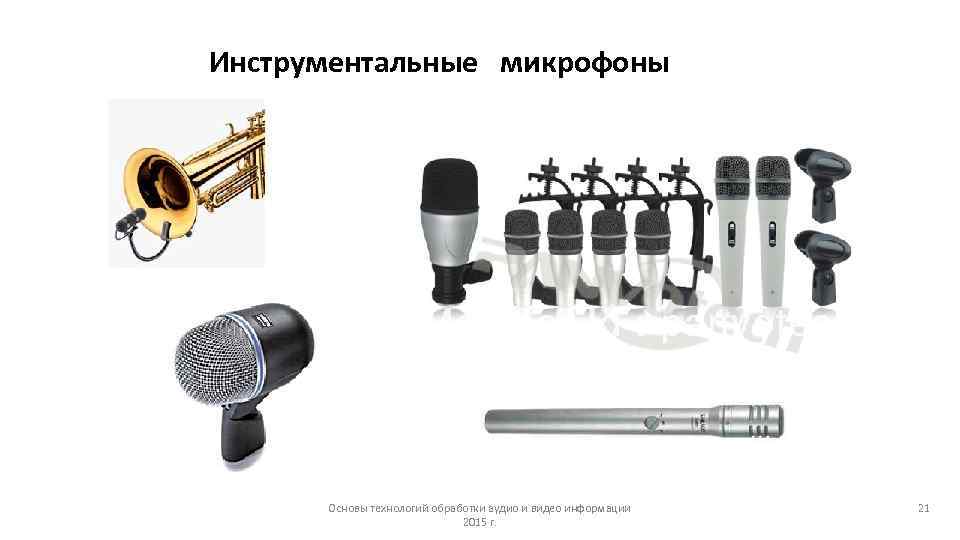

Инструментальные микрофоны Основы технологий обработки аудио и видео информации 21 2015 г.

Студийные микрофоны Основы технологий обработки аудио и видео информации 22 2015 г.

Петличные микрофоны Основы технологий обработки аудио и видео информации 23 2015 г.

Специальные микрофоны Основы технологий обработки аудио и видео информации 24 2015 г.

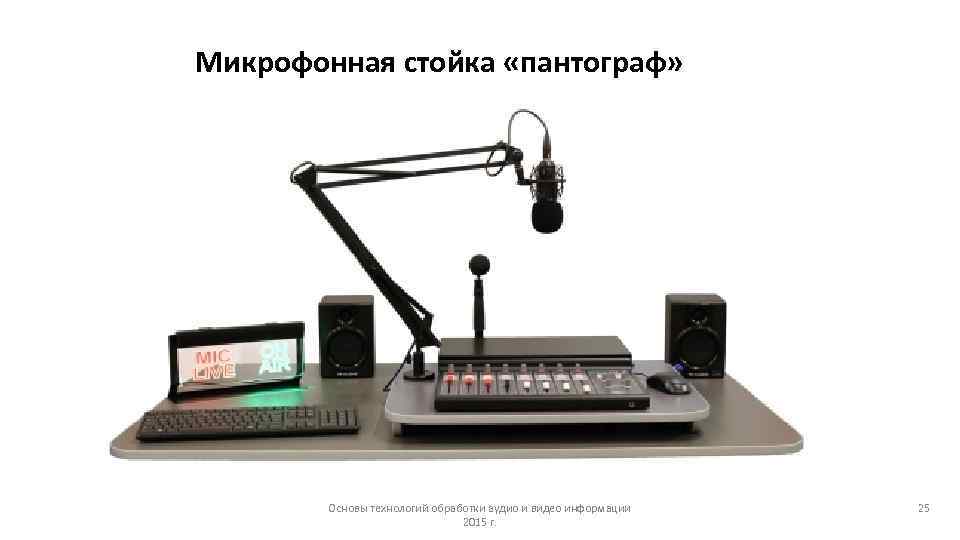

Микрофонная стойка «пантограф» Основы технологий обработки аудио и видео информации 25 2015 г.
