Характеристики и параметры радиоэлектронных цепей

Для исследования нелинейных цепей аналитическими методами применяют: - кусочно-линейную аппроксимацию; - аппроксимацию степенным полиномом; - аппроксимацию тригонометрическим и экспоненциальным полиномами. В качестве критериев точности аппроксимации используют приближения:

Статическое и дифференциальное сопротивление Малосигнальный режим – это режим работы нелинейной цепи, когда токи и напряжения содержат малые переменные составляющие. Статическое сопротивление Дифференциальное сопротивление

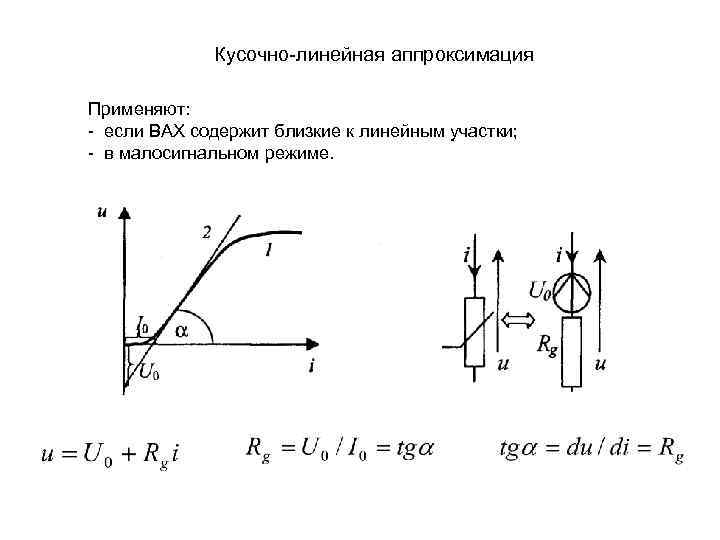

Кусочно-линейная аппроксимация Применяют: - если ВАХ содержит близкие к линейным участки; - в малосигнальном режиме.

Степенная аппроксимация Задача Экспериментально снятая характеристика транзистора задана графиком. Найти коэффициенты, определяющие аппроксимацию вида в окрестности рабочей точки Решение Выбираем в качестве узлов аппроксимации точки: 0, 5 В; 0, 7 В и 0, 9 В. Для нахождения коэффициентов составляем систему уравнений и решаем ее.

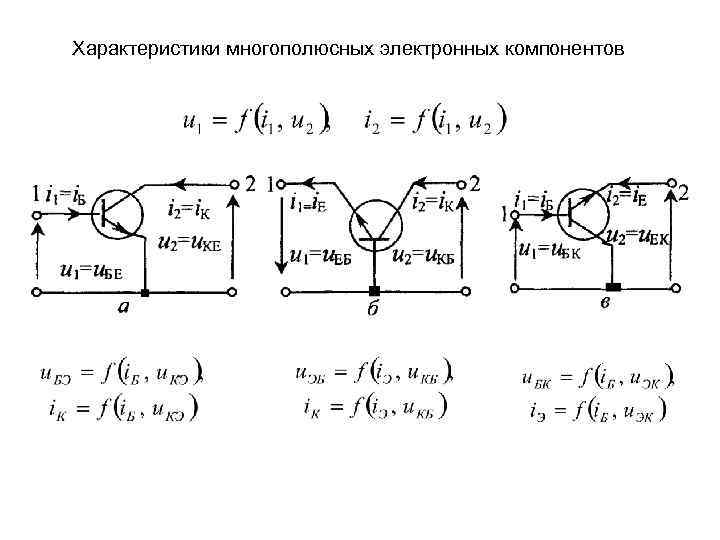

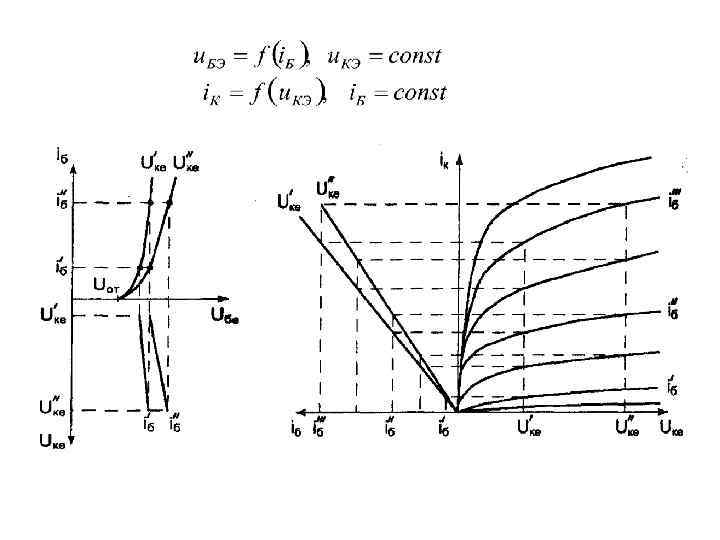

Характеристики многополюсных электронных компонентов

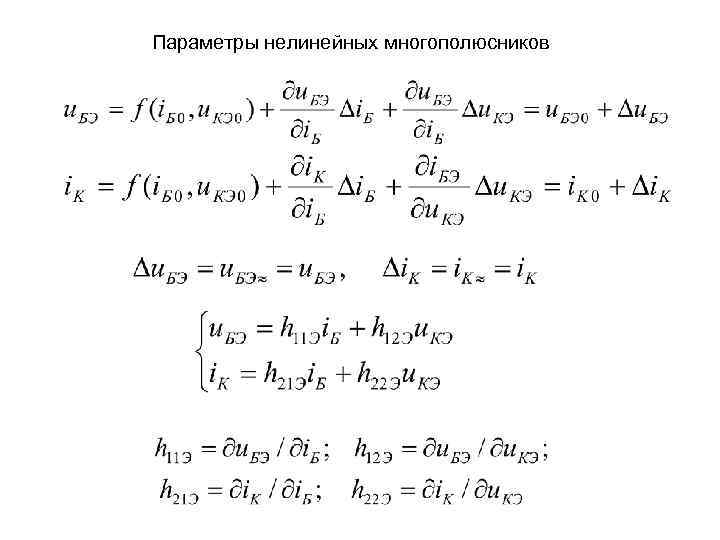

Параметры нелинейных многополюсников

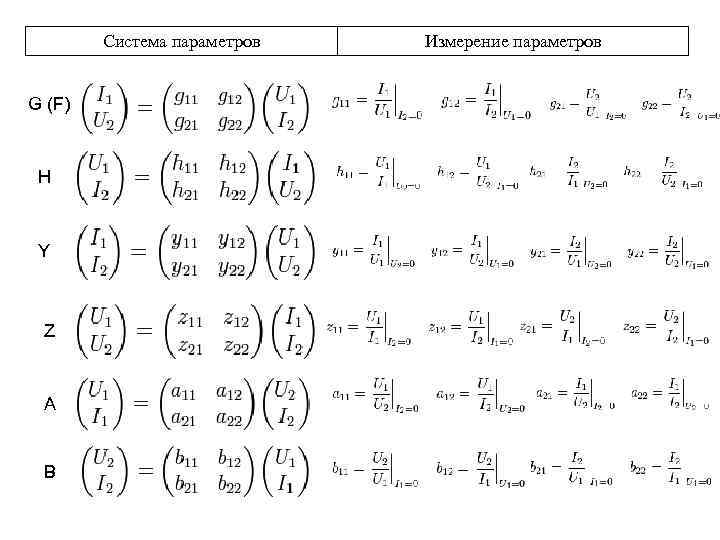

Система параметров G (F) H Y Z A B Измерение параметров

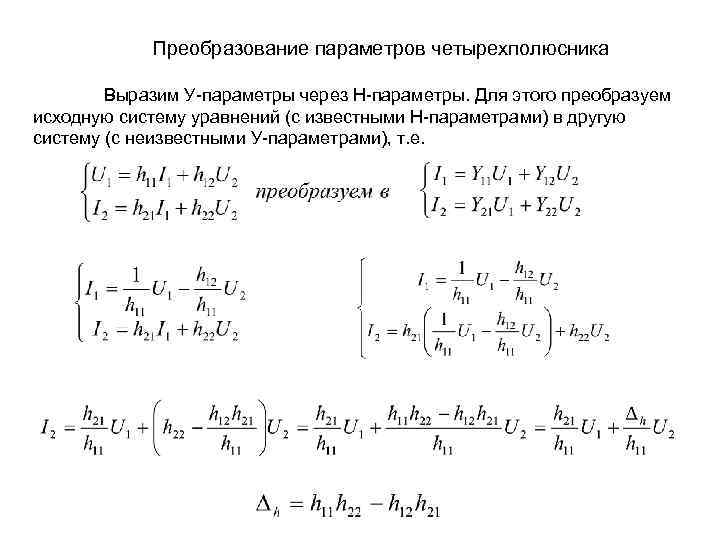

Преобразование параметров четырехполюсника Выразим У-параметры через Н-параметры. Для этого преобразуем исходную систему уравнений (с известными Н-параметрами) в другую систему (с неизвестными У-параметрами), т. е.

Соединения четырехполюсников. Каскадное соединение Параллельное соединение Последовательное соединение
