ХАРАКТЕРИСТИКА НИЖНЕЙ ОПОРНОЙ ПОВЕРХНОСТИ ЖЕНСКИХ ФИГУР. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ ЖЕНСКИХ ЮБОК НА ИНДИВИДУАЛЬНЫЕ ФИГУРЫ Типы телосложения женских фигур в поясной части Для характеристики формы нижней части фигуры при проектировании поясных изделий можно использовать степень выступания живота, бедер и ягодиц относительно талии, в зависимости от чего фигуры могут иметь: • – плоский или большой, но не выступающий живот, а также живот небольших и больших размеров, слегка выступающий и заметно выступающий относительно талии; • – плоские, умеренно выступающие и сильно выступающие относительно талии бедра; • – плоские, нормальные и сильно выступающие относительно талии ягодицы.

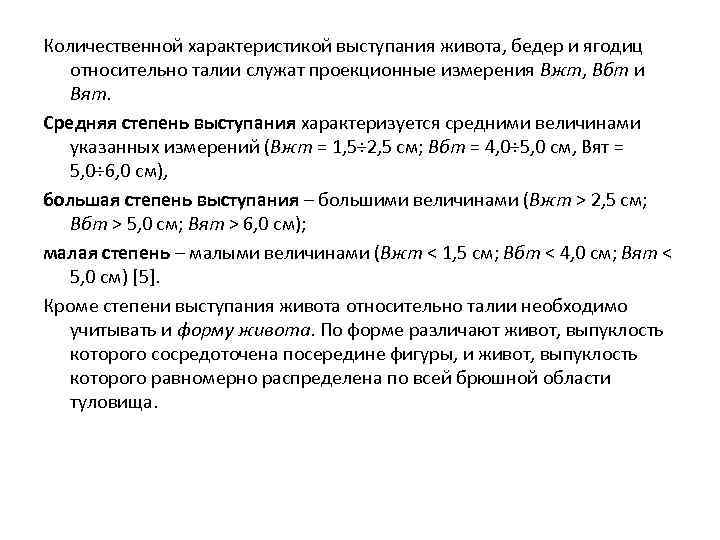

Количественной характеристикой выступания живота, бедер и ягодиц относительно талии служат проекционные измерения Вжт, Вбт и Вят. Средняя степень выступания характеризуется средними величинами указанных измерений (Вжт = 1, 5÷ 2, 5 см; Вбт = 4, 0÷ 5, 0 см, Вят = 5, 0÷ 6, 0 см), большая степень выступания – большими величинами (Вжт > 2, 5 см; Вбт > 5, 0 см; Вят > 6, 0 см); малая степень – малыми величинами (Вжт < 1, 5 см; Вбт < 4, 0 см; Вят < 5, 0 см) [5]. Кроме степени выступания живота относительно талии необходимо учитывать и форму живота. По форме различают живот, выпуклость которого сосредоточена посередине фигуры, и живот, выпуклость которого равномерно распределена по всей брюшной области туловища.

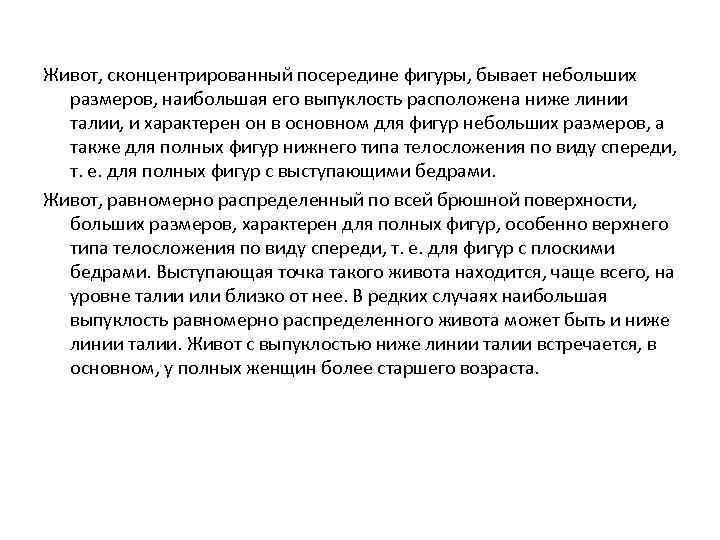

Живот, сконцентрированный посередине фигуры, бывает небольших размеров, наибольшая его выпуклость расположена ниже линии талии, и характерен он в основном для фигур небольших размеров, а также для полных фигур нижнего типа телосложения по виду спереди, т. е. для полных фигур с выступающими бедрами. Живот, равномерно распределенный по всей брюшной поверхности, больших размеров, характерен для полных фигур, особенно верхнего типа телосложения по виду спереди, т. е. для фигур с плоскими бедрами. Выступающая точка такого живота находится, чаще всего, на уровне талии или близко от нее. В редких случаях наибольшая выпуклость равномерно распределенного живота может быть и ниже линии талии. Живот с выпуклостью ниже линии талии встречается, в основном, у полных женщин более старшего возраста.

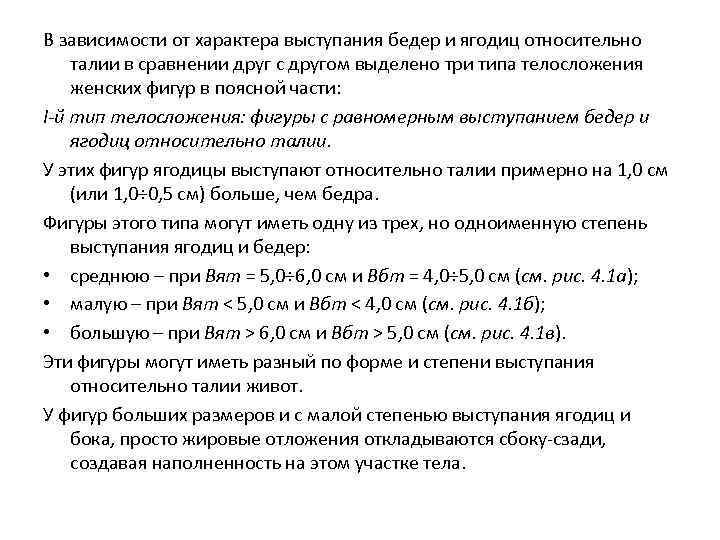

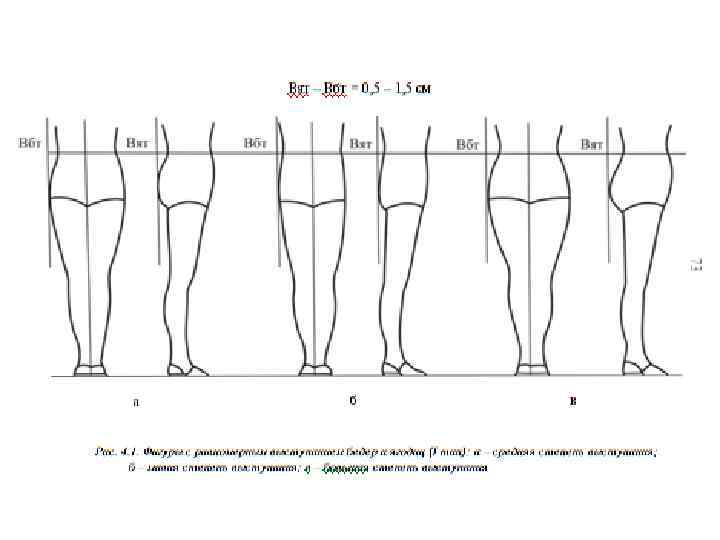

В зависимости от характера выступания бедер и ягодиц относительно талии в сравнении друг с другом выделено три типа телосложения женских фигур в поясной части: I-й тип телосложения: фигуры с равномерным выступанием бедер и ягодиц относительно талии. У этих фигур ягодицы выступают относительно талии примерно на 1, 0 см (или 1, 0÷ 0, 5 см) больше, чем бедра. Фигуры этого типа могут иметь одну из трех, но одноименную степень выступания ягодиц и бедер: • среднюю – при Вят = 5, 0÷ 6, 0 см и Вбт = 4, 0÷ 5, 0 см (см. рис. 4. 1 а); • малую – при Вят < 5, 0 см и Вбт < 4, 0 см (см. рис. 4. 1 б); • большую – при Вят > 6, 0 см и Вбт > 5, 0 см (см. рис. 4. 1 в). Эти фигуры могут иметь разный по форме и степени выступания относительно талии живот. У фигур больших размеров и с малой степенью выступания ягодиц и бока, просто жировые отложения откладываются сбоку-сзади, создавая наполненность на этом участке тела.

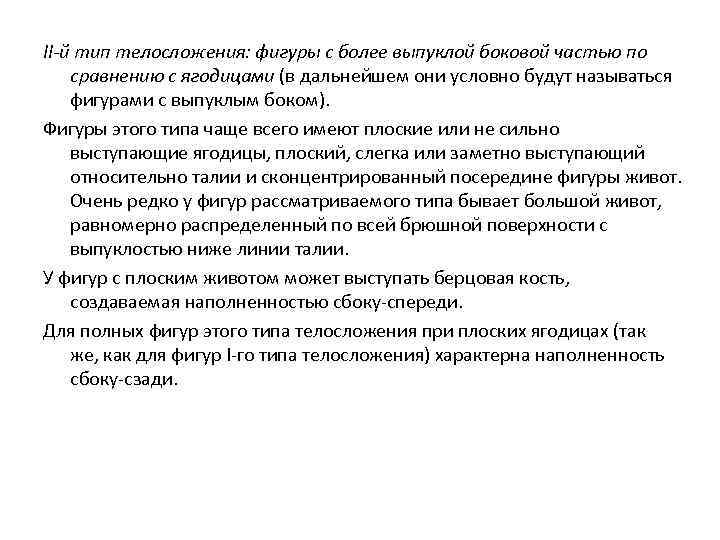

II-й тип телосложения: фигуры с более выпуклой боковой частью по сравнению с ягодицами (в дальнейшем они условно будут называться фигурами с выпуклым боком). Фигуры этого типа чаще всего имеют плоские или не сильно выступающие ягодицы, плоский, слегка или заметно выступающий относительно талии и сконцентрированный посередине фигуры живот. Очень редко у фигур рассматриваемого типа бывает большой живот, равномерно распределенный по всей брюшной поверхности с выпуклостью ниже линии талии. У фигур с плоским животом может выступать берцовая кость, создаваемая наполненностью сбоку-спереди. Для полных фигур этого типа телосложения при плоских ягодицах (так же, как для фигур I-го типа телосложения) характерна наполненность сбоку-сзади.

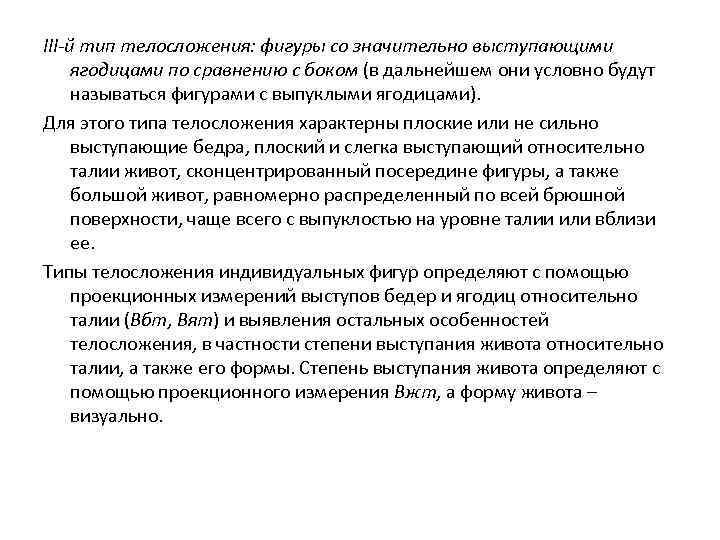

III-й тип телосложения: фигуры со значительно выступающими ягодицами по сравнению с боком (в дальнейшем они условно будут называться фигурами с выпуклыми ягодицами). Для этого типа телосложения характерны плоские или не сильно выступающие бедра, плоский и слегка выступающий относительно талии живот, сконцентрированный посередине фигуры, а также большой живот, равномерно распределенный по всей брюшной поверхности, чаще всего с выпуклостью на уровне талии или вблизи ее. Типы телосложения индивидуальных фигур определяют с помощью проекционных измерений выступов бедер и ягодиц относительно талии (Вбт, Вят) и выявления остальных особенностей телосложения, в частности степени выступания живота относительно талии, а также его формы. Степень выступания живота определяют с помощью проекционного измерения Вжт, а форму живота – визуально.

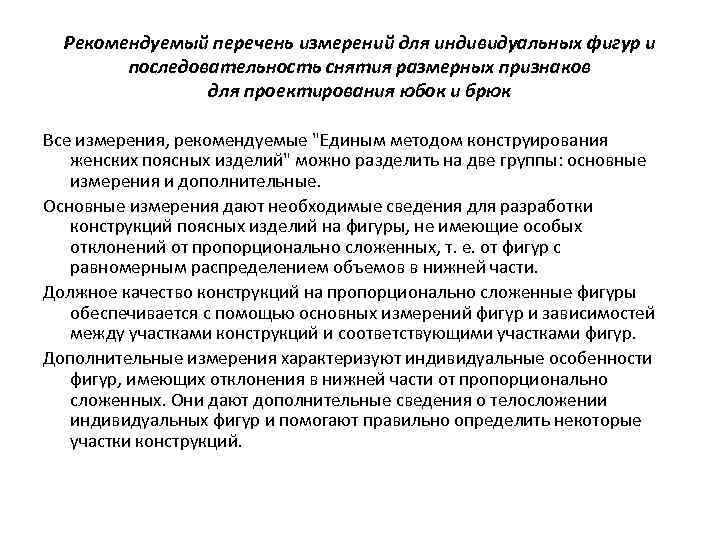

Рекомендуемый перечень измерений для индивидуальных фигур и последовательность снятия размерных признаков для проектирования юбок и брюк Все измерения, рекомендуемые "Единым методом конструирования женских поясных изделий" можно разделить на две группы: основные измерения и дополнительные. Основные измерения дают необходимые сведения для разработки конструкций поясных изделий на фигуры, не имеющие особых отклонений от пропорционально сложенных, т. е. от фигур с равномерным распределением объемов в нижней части. Должное качество конструкций на пропорционально сложенные фигуры обеспечивается с помощью основных измерений фигур и зависимостей между участками конструкций и соответствующими участками фигур. Дополнительные измерения характеризуют индивидуальные особенности фигур, имеющих отклонения в нижней части от пропорционально сложенных. Они дают дополнительные сведения о телосложении индивидуальных фигур и помогают правильно определить некоторые участки конструкций.
Основные измерения: • полуобхват талии (Ст); • полуобхват бедер (с учетом выступа живота (Сб)); • длина изделия (Ди); • расстояние от линии талии до пола сзади (Дсз); • расстояние от линии талии до пола сбоку (Дсб); • расстояние от линии талии до колена (Дтк); • расстояние от линии талии до пола спереди (Дсп); • расстояние от линии талии до плоскости сидения (Дс); • расстояние от линии низа до подъягодичной складки (Впс). Дополнительные измерения: • уровень обхвата бедер (Уб); • выступ ягодиц относительно талии (Вят); • выступ бока относительно талии (Вбт); • выступ живота относительно талии (Вжт); • обхват бедра (Обед); • глубина подъягодичной складки (Гпс).

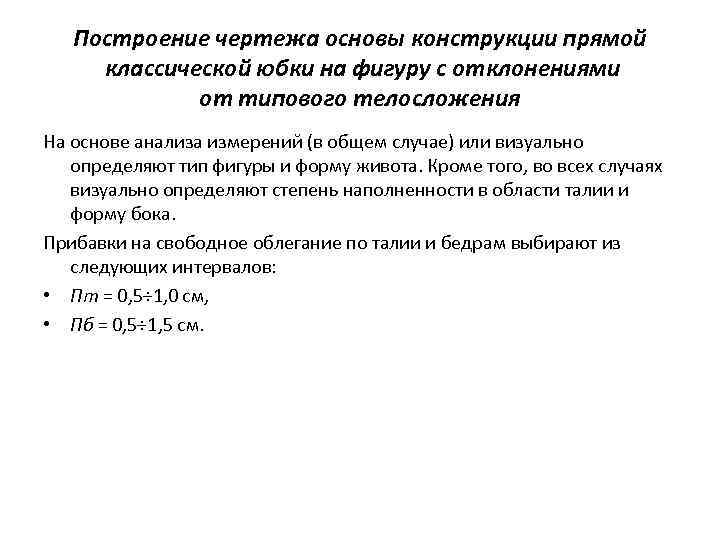

Построение чертежа основы конструкции прямой классической юбки на фигуру с отклонениями от типового телосложения На основе анализа измерений (в общем случае) или визуально определяют тип фигуры и форму живота. Кроме того, во всех случаях визуально определяют степень наполненности в области талии и форму бока. Прибавки на свободное облегание по талии и бедрам выбирают из следующих интервалов: • Пт = 0, 5÷ 1, 0 см, • Пб = 0, 5÷ 1, 5 см.

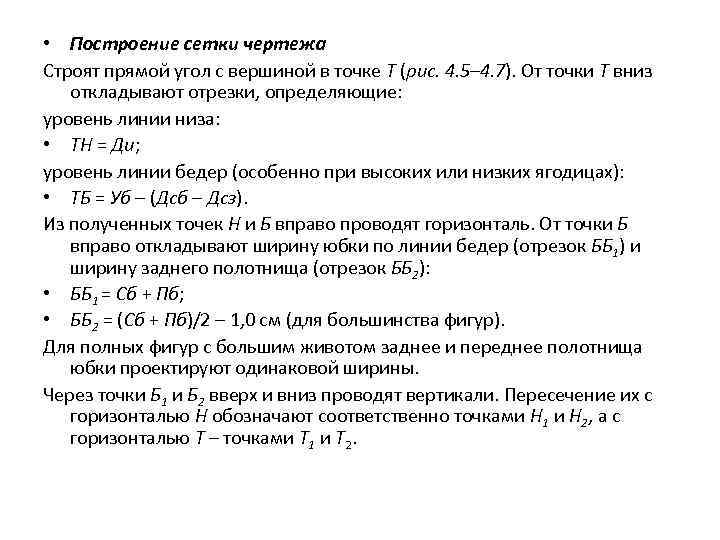

• Построение сетки чертежа Строят прямой угол с вершиной в точке Т (рис. 4. 5– 4. 7). От точки Т вниз откладывают отрезки, определяющие: уровень линии низа: • ТН = Ди; уровень линии бедер (особенно при высоких или низких ягодицах): • ТБ = Уб – (Дсб – Дсз). Из полученных точек Н и Б вправо проводят горизонталь. От точки Б вправо откладывают ширину юбки по линии бедер (отрезок ББ 1) и ширину заднего полотнища (отрезок ББ 2): • ББ 1 = Сб + Пб; • ББ 2 = (Сб + Пб)/2 – 1, 0 см (для большинства фигур). Для полных фигур с большим животом заднее и переднее полотнища юбки проектируют одинаковой ширины. Через точки Б 1 и Б 2 вверх и вниз проводят вертикали. Пересечение их с горизонталью Н обозначают соответственно точками H 1 и Н 2, а с горизонталью Т – точками T 1 и Т 2.
От точки T 1 вниз или вверх откладывают отрезок T 1 T 10, определяющий на чертеже уровень линии талии спереди: • Т 1 Т 10 = Дсз – Дсп (при положительной величине – вниз, при отрицательной – вверх). От точки Т 2 вверх откладывают отрезок Т 2 Т 20, определяющий на чертеже уровень талии сбоку: • Т 2 Т 20 = Дсб – Дсз. Причем, если величина (Дсб – Дсз) оказалась отрицательной, что бывает крайне редко, то отрезок Т 2 Т 20 откладывают вниз.

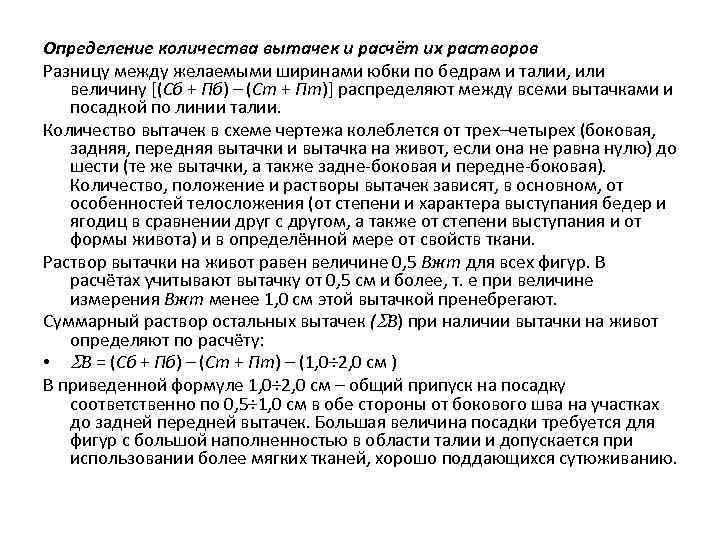

Определение количества вытачек и расчёт их растворов Разницу между желаемыми ширинами юбки по бедрам и талии, или величину [(Сб + Пб) – (Ст + Пт)] распределяют между всеми вытачками и посадкой по линии талии. Количество вытачек в схеме чертежа колеблется от трех–четырех (боковая, задняя, передняя вытачки и вытачка на живот, если она не равна нулю) до шести (те же вытачки, а также задне-боковая и передне-боковая). Количество, положение и растворы вытачек зависят, в основном, от особенностей телосложения (от степени и характера выступания бедер и ягодиц в сравнении друг с другом, а также от степени выступания и от формы живота) и в определённой мере от свойств ткани. Раствор вытачки на живот равен величине 0, 5 Вжт для всех фигур. В расчётах учитывают вытачку от 0, 5 см и более, т. е при величине измерения Вжт менее 1, 0 см этой вытачкой пренебрегают. Суммарный раствор остальных вытачек ( В) при наличии вытачки на живот определяют по расчёту: • В = (Сб + Пб) – (Ст + Пт) – (1, 0÷ 2, 0 см ) В приведенной формуле 1, 0÷ 2, 0 см – общий припуск на посадку соответственно по 0, 5÷ 1, 0 см в обе стороны от бокового шва на участках до задней передней вытачек. Большая величина посадки требуется для фигур с большой наполненностью в области талии и допускается при использовании более мягких тканей, хорошо поддающихся сутюживанию.

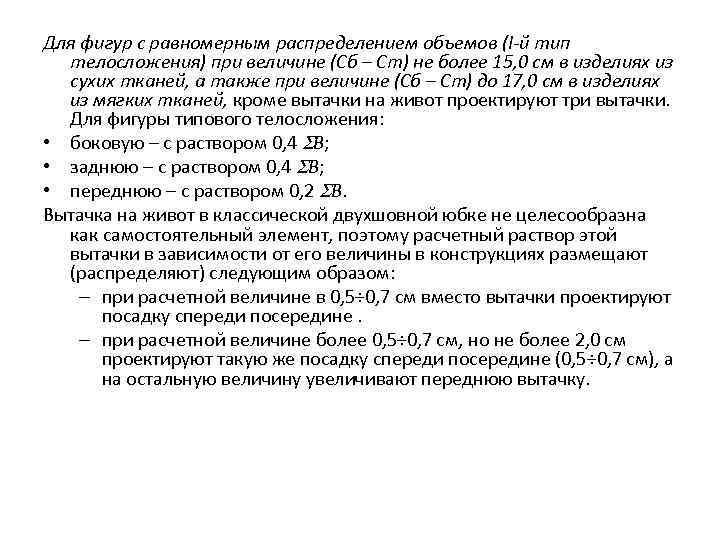

Для фигур с равномерным распределением объемов (I-й тип телосложения) при величине (Сб – Ст) не более 15, 0 см в изделиях из сухих тканей, а также при величине (Сб – Ст) до 17, 0 см в изделиях из мягких тканей, кроме вытачки на живот проектируют три вытачки. Для фигуры типового телосложения: • боковую – с раствором 0, 4 В; • заднюю – с раствором 0, 4 В; • переднюю – с раствором 0, 2 В. Вытачка на живот в классической двухшовной юбке не целесообразна как самостоятельный элемент, поэтому расчетный раствор этой вытачки в зависимости от его величины в конструкциях размещают (распределяют) следующим образом: – при расчетной величине в 0, 5÷ 0, 7 см вместо вытачки проектируют посадку спереди посередине. – при расчетной величине более 0, 5÷ 0, 7 см, но не более 2, 0 см проектируют такую же посадку спереди посередине (0, 5÷ 0, 7 см), а на остальную величину увеличивают переднюю вытачку.

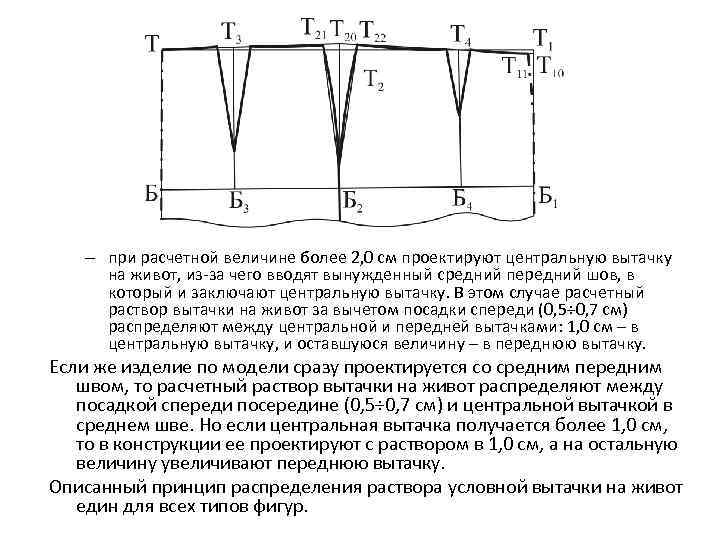

– при расчетной величине более 2, 0 см проектируют центральную вытачку на живот, из-за чего вводят вынужденный средний передний шов, в который и заключают центральную вытачку. В этом случае расчетный раствор вытачки на живот за вычетом посадки спереди (0, 5÷ 0, 7 см) распределяют между центральной и передней вытачками: 1, 0 см – в центральную вытачку, и оставшуюся величину – в переднюю вытачку. Если же изделие по модели сразу проектируется со средним передним швом, то расчетный раствор вытачки на живот распределяют между посадкой спереди посередине (0, 5÷ 0, 7 см) и центральной вытачкой в среднем шве. Но если центральная вытачка получается более 1, 0 см, то в конструкции ее проектируют с раствором в 1, 0 см, а на остальную величину увеличивают переднюю вытачку. Описанный принцип распределения раствора условной вытачки на живот един для всех типов фигур.

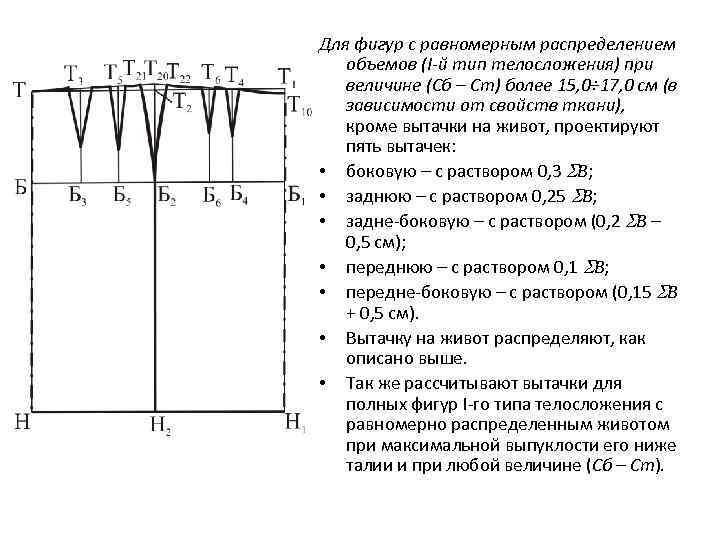

Для фигур с равномерным распределением объемов (I-й тип телосложения) при величине (Сб – Ст) более 15, 0÷ 17, 0 см (в зависимости от свойств ткани), кроме вытачки на живот, проектируют пять вытачек: • боковую – с раствором 0, 3 В; • заднюю – с раствором 0, 25 В; • задне-боковую – с раствором (0, 2 В – 0, 5 см); • переднюю – с раствором 0, 1 В; • передне-боковую – с раствором (0, 15 В + 0, 5 см). • Вытачку на живот распределяют, как описано выше. • Так же рассчитывают вытачки для полных фигур I-го типа телосложения с равномерно распределенным животом при максимальной выпуклости его ниже талии и при любой величине (Сб – Ст).

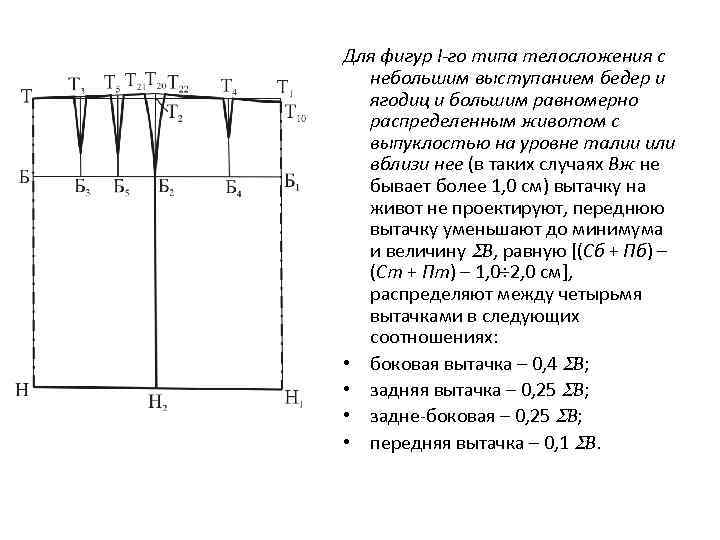

Для фигур I-го типа телосложения с небольшим выступанием бедер и ягодиц и большим равномерно распределенным животом с выпуклостью на уровне талии или вблизи нее (в таких случаях Вж не бывает более 1, 0 см) вытачку на живот не проектируют, переднюю вытачку уменьшают до минимума и величину В, равную [(Сб + Пб) – (Ст + Пт) – 1, 0÷ 2, 0 см], распределяют между четырьмя вытачками в следующих соотношениях: • боковая вытачка – 0, 4 В; • задняя вытачка – 0, 25 В; • задне-боковая – 0, 25 В; • передняя вытачка – 0, 1 В.

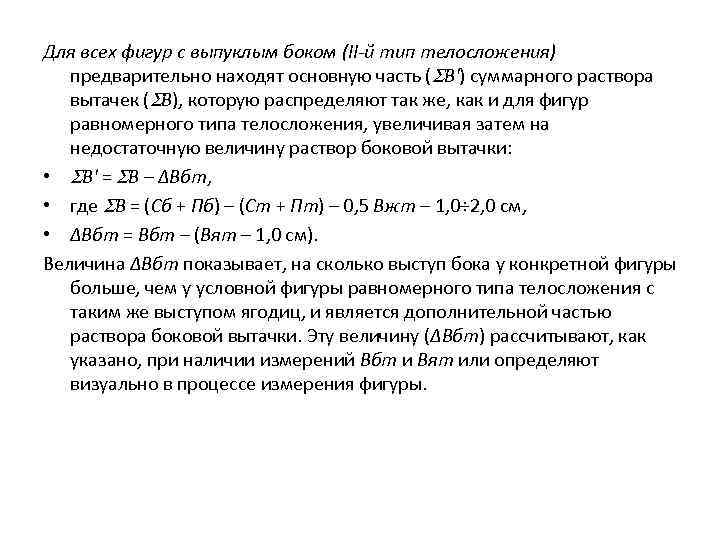

Для всех фигур с выпуклым боком (II-й тип телосложения) предварительно находят основную часть ( В') суммарного раствора вытачек ( В), которую распределяют так же, как и для фигур равномерного типа телосложения, увеличивая затем на недостаточную величину раствор боковой вытачки: • В' = В – ΔВбт, • где В = (Сб + Пб) – (Ст + Пт) – 0, 5 Вжт – 1, 0÷ 2, 0 см, • ΔВбт = Вбт – (Вят – 1, 0 см). Величина ΔВбт показывает, на сколько выступ бока у конкретной фигуры больше, чем у условной фигуры равномерного типа телосложения с таким же выступом ягодиц, и является дополнительной частью раствора боковой вытачки. Эту величину (ΔВбт) рассчитывают, как указано, при наличии измерений Вбт и Вят или определяют визуально в процессе измерения фигуры.
Растворы задней, задне-боковой, передне-боковой и передней вытачек откладывают соответственно от точек Т 3, Т 5, Т 20, Т 6, Т 4 по линии талии (по половине влево и вправо). Предварительные вершины сторон боковой вытачки обозначают точками Т 21 и Т 22. Раствор центральной вытачки на живот, при ее наличии, откладывают от точки Т 10 влево по линии талии и получают точку Т 11. Длины всех вытачек, кроме боковой, откладывают от точек Т 3, Т 5, Т 6, Т 4, Т 10, при этом учитывая особенности построения. Длины задней и задне-боковой вытачек в большинстве случаев одинаковы и равны 12, 0÷ 17, 0 см. Большие длины вытачек соответствуют большим их растворам и более низкому уровню обхвата бедер, а меньшие длины вытачек соответствуют меньшим их растворам и более высокому уровню обхвата бедер. На фигуры с наполненностью в области талии сбоку-сзади требуется (с позиции обеспечения необходимого облегания фигуры изделием), чтобы задне-боковая вытачка была несколько короче задней.

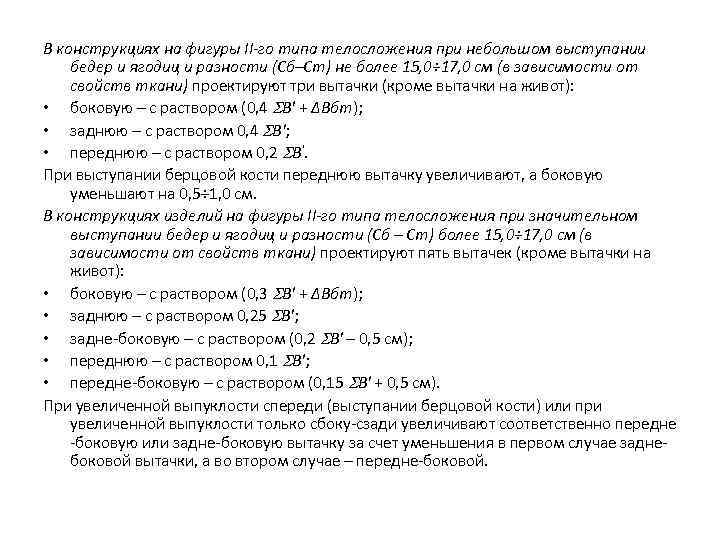

В конструкциях на фигуры II-го типа телосложения при небольшом выступании бедер и ягодиц и разности (Сб–Ст) не более 15, 0÷ 17, 0 см (в зависимости от свойств ткани) проектируют три вытачки (кроме вытачки на живот): • боковую – с раствором (0, 4 В' + ΔВбт); • заднюю – с раствором 0, 4 В'; • переднюю – с раствором 0, 2 В'. При выступании берцовой кости переднюю вытачку увеличивают, а боковую уменьшают на 0, 5÷ 1, 0 см. В конструкциях изделий на фигуры II-го типа телосложения при значительном выступании бедер и ягодиц и разности (Сб – Ст) более 15, 0÷ 17, 0 см (в зависимости от свойств ткани) проектируют пять вытачек (кроме вытачки на живот): • боковую – с раствором (0, 3 В' + ΔВбт); • заднюю – с раствором 0, 25 В'; • задне-боковую – с раствором (0, 2 В' – 0, 5 см); • переднюю – с раствором 0, 1 В'; • передне-боковую – с раствором (0, 15 В' + 0, 5 см). При увеличенной выпуклости спереди (выступании берцовой кости) или при увеличенной выпуклости только сбоку-сзади увеличивают соответственно передне -боковую или задне-боковую вытачку за счет уменьшения в первом случае заднебоковой вытачки, а во втором случае – передне-боковой.

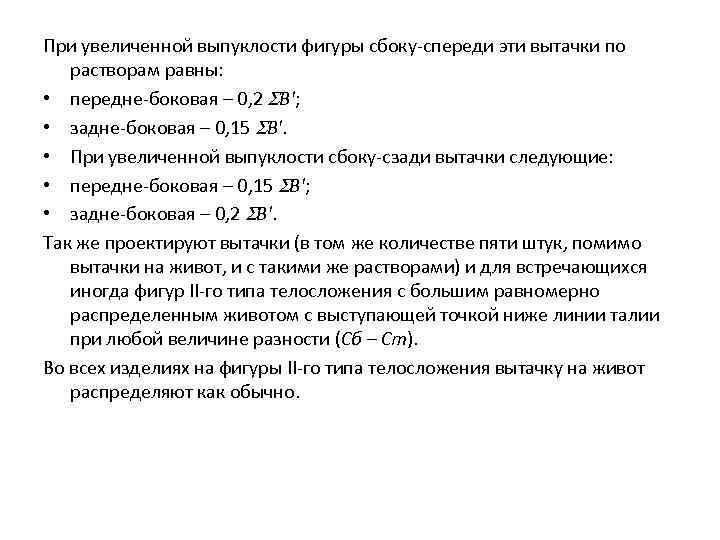

При увеличенной выпуклости фигуры сбоку-спереди эти вытачки по растворам равны: • передне-боковая – 0, 2 В'; • задне-боковая – 0, 15 В'. • При увеличенной выпуклости сбоку-сзади вытачки следующие: • передне-боковая – 0, 15 В'; • задне-боковая – 0, 2 B'. Так же проектируют вытачки (в том же количестве пяти штук, помимо вытачки на живот, и с такими же растворами) и для встречающихся иногда фигур II-го типа телосложения с большим равномерно распределенным животом с выступающей точкой ниже линии талии при любой величине разности (Сб – Ст). Во всех изделиях на фигуры II-го типа телосложения вытачку на живот распределяют как обычно.

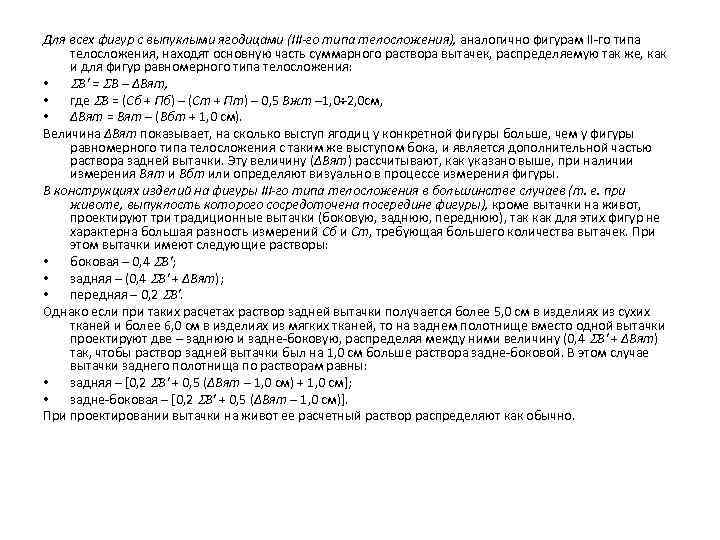

Для всех фигур с выпуклыми ягодицами (III-го типа телосложения), аналогично фигурам II-го типа телосложения, находят основную часть суммарного раствора вытачек, распределяемую так же, как и для фигур равномерного типа телосложения: • В' = В – ΔВят, • где В = (Сб + Пб) – (Ст + Пт) – 0, 5 Вжт – 1, 0÷ 2, 0 см, • ΔВят = Вят – (Вбт + 1, 0 см). Величина ΔВят показывает, на сколько выступ ягодиц у конкретной фигуры больше, чем у фигуры равномерного типа телосложения с таким же выступом бока, и является дополнительной частью раствора задней вытачки. Эту величину (ΔВят) рассчитывают, как указано выше, при наличии измерения Вят и Вбт или определяют визуально в процессе измерения фигуры. В конструкциях изделий на фигуры III-го типа телосложения в большинстве случаев (т. е. при животе, выпуклость которого сосредоточена посередине фигуры), кроме вытачки на живот, проектируют три традиционные вытачки (боковую, заднюю, переднюю), так как для этих фигур не характерна большая разность измерений Сб и Ст, требующая большего количества вытачек. При этом вытачки имеют следующие растворы: • боковая – 0, 4 В'; • задняя – (0, 4 В' + ΔВят); • передняя – 0, 2 В'. Однако если при таких расчетах раствор задней вытачки получается более 5, 0 см в изделиях из сухих тканей и более 6, 0 см в изделиях из мягких тканей, то на заднем полотнище вместо одной вытачки проектируют две – заднюю и задне-боковую, распределяя между ними величину (0, 4 В' + ΔВят) так, чтобы раствор задней вытачки был на 1, 0 см больше раствора задне-боковой. В этом случае вытачки заднего полотнища по растворам равны: • задняя – [0, 2 В' + 0, 5 (ΔВят – 1, 0 см) + 1, 0 см]; • задне-боковая – [0, 2 В' + 0, 5 (ΔВят – 1, 0 см)]. При проектировании вытачки на живот ее расчетный раствор распределяют как обычно.

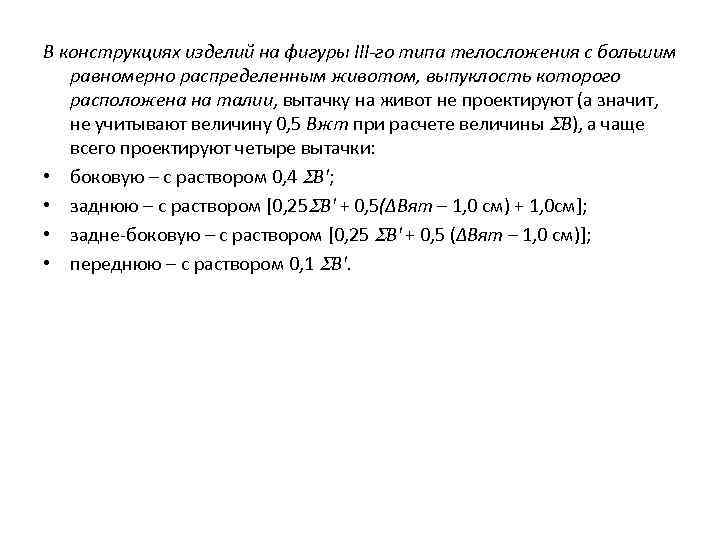

В конструкциях изделий на фигуры III-го типа телосложения с большим равномерно распределенным животом, выпуклость которого расположена на талии, вытачку на живот не проектируют (а значит, не учитывают величину 0, 5 Вжт при расчете величины В), а чаще всего проектируют четыре вытачки: • боковую – с раствором 0, 4 В'; • заднюю – с раствором [0, 25 В' + 0, 5(∆Вят – 1, 0 см) + 1, 0 см]; • задне-боковую – с раствором [0, 25 В' + 0, 5 (∆Вят – 1, 0 см)]; • переднюю – с раствором 0, 1 В'.

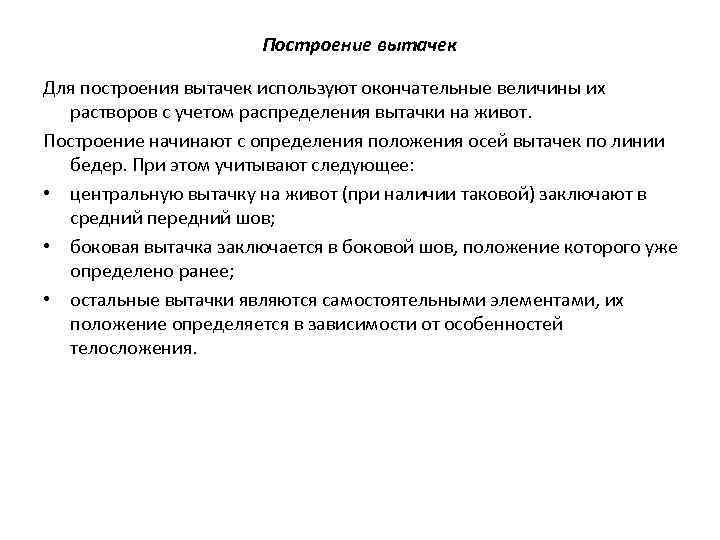

Построение вытачек Для построения вытачек используют окончательные величины их растворов с учетом распределения вытачки на живот. Построение начинают с определения положения осей вытачек по линии бедер. При этом учитывают следующее: • центральную вытачку на живот (при наличии таковой) заключают в средний передний шов; • боковая вытачка заключается в боковой шов, положение которого уже определено ранее; • остальные вытачки являются самостоятельными элементами, их положение определяется в зависимости от особенностей телосложения.

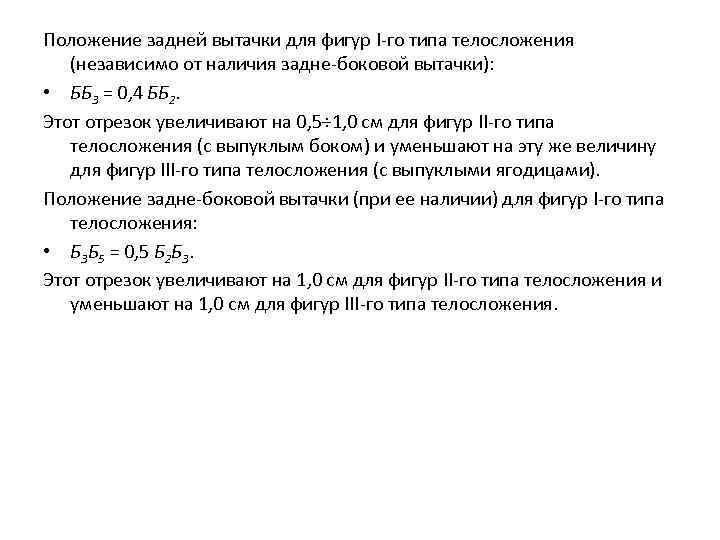

Положение задней вытачки для фигур I-го типа телосложения (независимо от наличия задне-боковой вытачки): • ББ 3 = 0, 4 ББ 2. Этот отрезок увеличивают на 0, 5÷ 1, 0 см для фигур II-го типа телосложения (с выпуклым боком) и уменьшают на эту же величину для фигур III-го типа телосложения (с выпуклыми ягодицами). Положение задне-боковой вытачки (при ее наличии) для фигур I-го типа телосложения: • Б 3 Б 5 = 0, 5 Б 2 Б 3. Этот отрезок увеличивают на 1, 0 см для фигур II-го типа телосложения и уменьшают на 1, 0 см для фигур III-го типа телосложения.

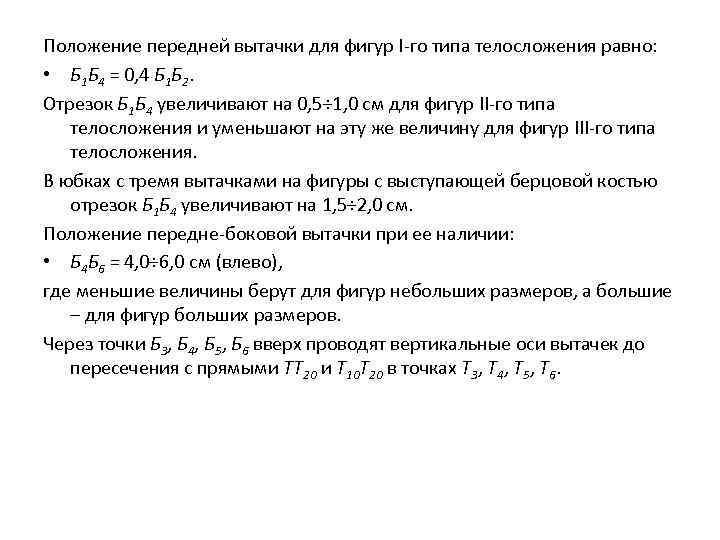

Положение передней вытачки для фигур I-го типа телосложения равно: • Б 1 Б 4 = 0, 4 Б 1 Б 2. Отрезок Б 1 Б 4 увеличивают на 0, 5÷ 1, 0 см для фигур II-го типа телосложения и уменьшают на эту же величину для фигур III-го типа телосложения. В юбках с тремя вытачками на фигуры с выступающей берцовой костью отрезок Б 1 Б 4 увеличивают на 1, 5÷ 2, 0 см. Положение передне-боковой вытачки при ее наличии: • Б 4 Б 6 = 4, 0÷ 6, 0 см (влево), где меньшие величины берут для фигур небольших размеров, а большие – для фигур больших размеров. Через точки Б 3, Б 4, Б 5, Б 6 вверх проводят вертикальные оси вытачек до пересечения с прямыми ТТ 20 и Т 10 Т 20 в точках Т 3, Т 4, Т 5, Т 6.

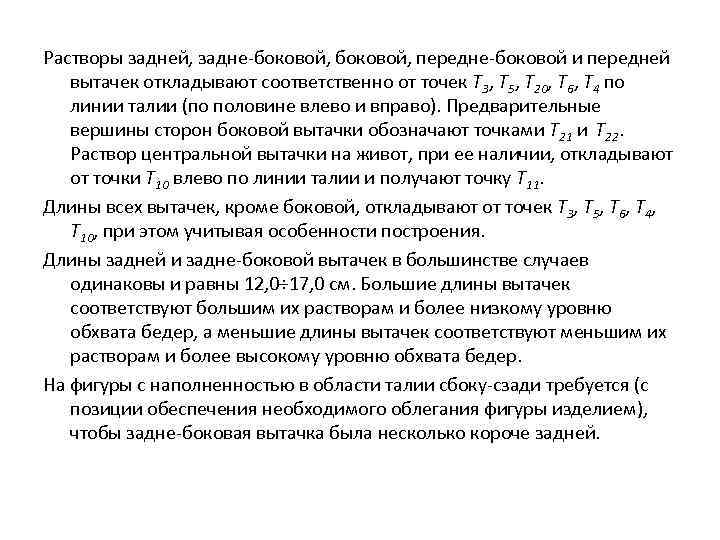

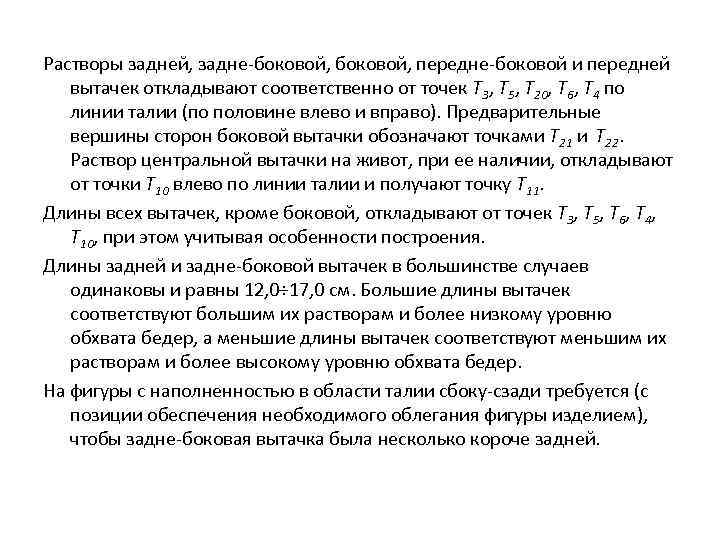

Растворы задней, задне-боковой, передне-боковой и передней вытачек откладывают соответственно от точек Т 3, Т 5, Т 20, Т 6, Т 4 по линии талии (по половине влево и вправо). Предварительные вершины сторон боковой вытачки обозначают точками Т 21 и Т 22. Раствор центральной вытачки на живот, при ее наличии, откладывают от точки Т 10 влево по линии талии и получают точку Т 11. Длины всех вытачек, кроме боковой, откладывают от точек Т 3, Т 5, Т 6, Т 4, Т 10, при этом учитывая особенности построения. Длины задней и задне-боковой вытачек в большинстве случаев одинаковы и равны 12, 0÷ 17, 0 см. Большие длины вытачек соответствуют большим их растворам и более низкому уровню обхвата бедер, а меньшие длины вытачек соответствуют меньшим их растворам и более высокому уровню обхвата бедер. На фигуры с наполненностью в области талии сбоку-сзади требуется (с позиции обеспечения необходимого облегания фигуры изделием), чтобы задне-боковая вытачка была несколько короче задней.

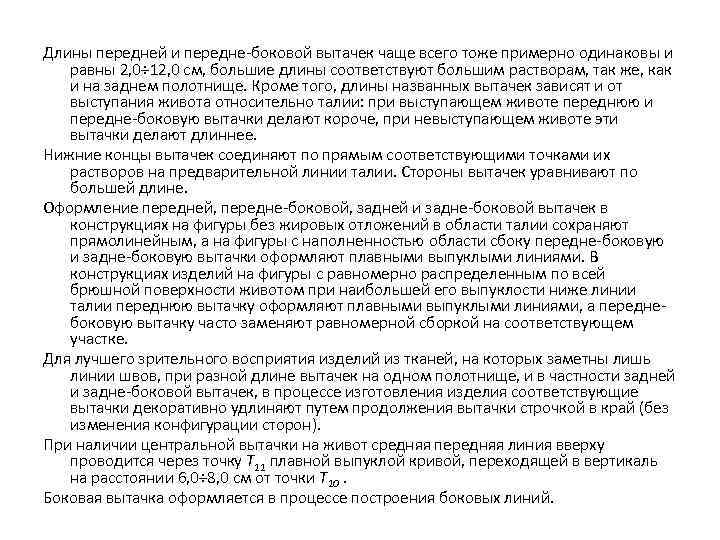

Длины передней и передне-боковой вытачек чаще всего тоже примерно одинаковы и равны 2, 0÷ 12, 0 см, большие длины соответствуют большим растворам, так же, как и на заднем полотнище. Кроме того, длины названных вытачек зависят и от выступания живота относительно талии: при выступающем животе переднюю и передне-боковую вытачки делают короче, при невыступающем животе эти вытачки делают длиннее. Нижние концы вытачек соединяют по прямым соответствующими точками их растворов на предварительной линии талии. Стороны вытачек уравнивают по большей длине. Оформление передней, передне-боковой, задней и задне-боковой вытачек в конструкциях на фигуры без жировых отложений в области талии сохраняют прямолинейным, а на фигуры с наполненностью области сбоку передне-боковую и задне-боковую вытачки оформляют плавными выпуклыми линиями. В конструкциях изделий на фигуры с равномерно распределенным по всей брюшной поверхности животом при наибольшей его выпуклости ниже линии талии переднюю вытачку оформляют плавными выпуклыми линиями, а переднебоковую вытачку часто заменяют равномерной сборкой на соответствующем участке. Для лучшего зрительного восприятия изделий из тканей, на которых заметны лишь линии швов, при разной длине вытачек на одном полотнище, и в частности задней и задне-боковой вытачек, в процессе изготовления изделия соответствующие вытачки декоративно удлиняют путем продолжения вытачки строчкой в край (без изменения конфигурации сторон). При наличии центральной вытачки на живот средняя передняя линия вверху проводится через точку Т 11 плавной выпуклой кривой, переходящей в вертикаль на расстоянии 6, 0÷ 8, 0 см от точки Т 10. Боковая вытачка оформляется в процессе построения боковых линий.

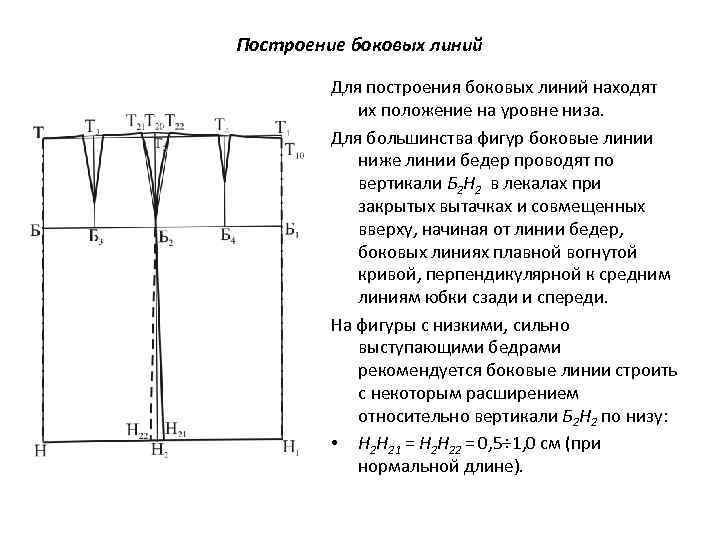

Построение боковых линий Для построения боковых линий находят их положение на уровне низа. Для большинства фигур боковые линии ниже линии бедер проводят по вертикали Б 2 Н 2 в лекалах при закрытых вытачках и совмещенных вверху, начиная от линии бедер, боковых линиях плавной вогнутой кривой, перпендикулярной к средним линиям юбки сзади и спереди. На фигуры с низкими, сильно выступающими бедрами рекомендуется боковые линии строить с некоторым расширением относительно вертикали Б 2 Н 2 по низу: • Н 2 Н 21 = Н 2 Н 22 = 0, 5÷ 1, 0 см (при нормальной длине).

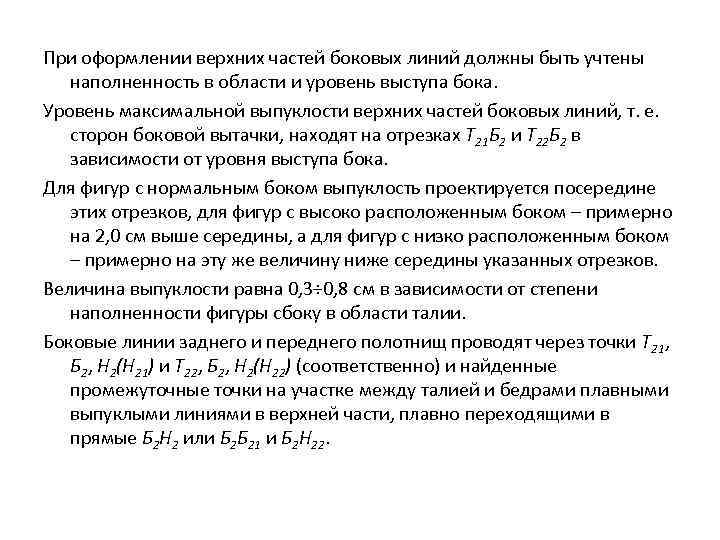

При оформлении верхних частей боковых линий должны быть учтены наполненность в области и уровень выступа бока. Уровень максимальной выпуклости верхних частей боковых линий, т. е. сторон боковой вытачки, находят на отрезках Т 21 Б 2 и Т 22 Б 2 в зависимости от уровня выступа бока. Для фигур с нормальным боком выпуклость проектируется посередине этих отрезков, для фигур с высоко расположенным боком – примерно на 2, 0 см выше середины, а для фигур с низко расположенным боком – примерно на эту же величину ниже середины указанных отрезков. Величина выпуклости равна 0, 3÷ 0, 8 см в зависимости от степени наполненности фигуры сбоку в области талии. Боковые линии заднего и переднего полотнищ проводят через точки Т 21, Б 2, Н 2(Н 21) и Т 22, Б 2, Н 2(Н 22) (соответственно) и найденные промежуточные точки на участке между талией и бедрами плавными выпуклыми линиями в верхней части, плавно переходящими в прямые Б 2 Н 2 или Б 2 Б 21 и Б 2 Н 22.

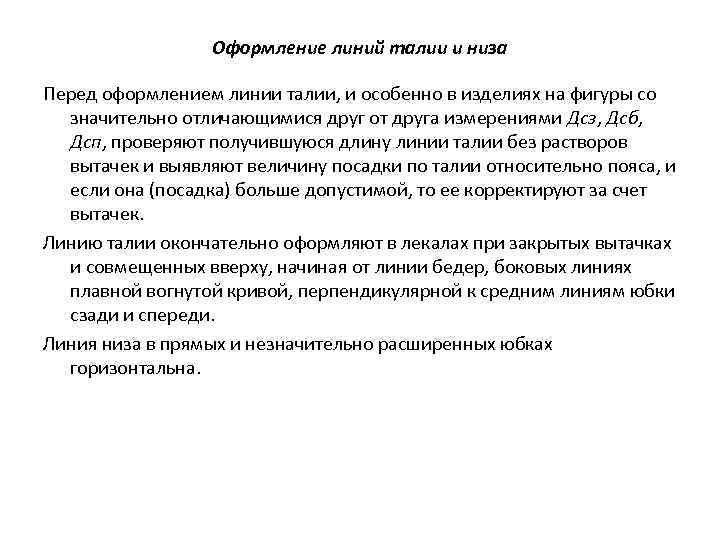

Оформление линий талии и низа Перед оформлением линии талии, и особенно в изделиях на фигуры со значительно отличающимися друг от друга измерениями Дсз, Дсб, Дсп, проверяют получившуюся длину линии талии без растворов вытачек и выявляют величину посадки по талии относительно пояса, и если она (посадка) больше допустимой, то ее корректируют за счет вытачек. Линию талии окончательно оформляют в лекалах при закрытых вытачках и совмещенных вверху, начиная от линии бедер, боковых линиях плавной вогнутой кривой, перпендикулярной к средним линиям юбки сзади и спереди. Линия низа в прямых и незначительно расширенных юбках горизонтальна.

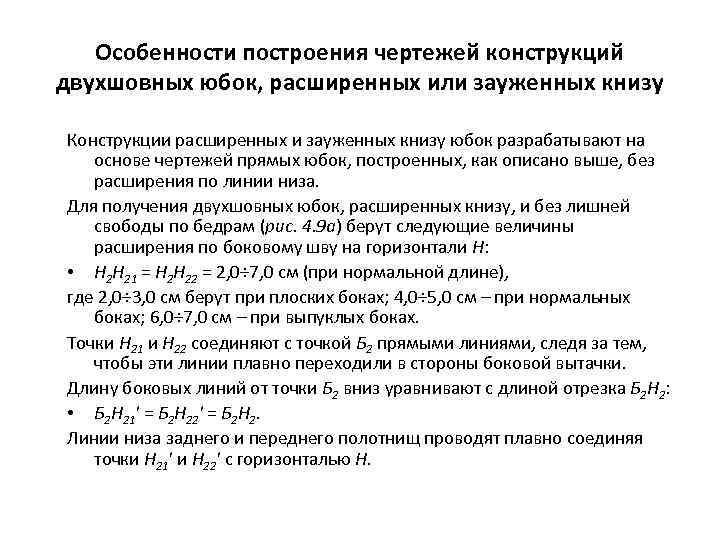

Особенности построения чертежей конструкций двухшовных юбок, расширенных или зауженных книзу Конструкции расширенных и зауженных книзу юбок разрабатывают на основе чертежей прямых юбок, построенных, как описано выше, без расширения по линии низа. Для получения двухшовных юбок, расширенных книзу, и без лишней свободы по бедрам (рис. 4. 9 а) берут следующие величины расширения по боковому шву на горизонтали Н: • Н 2 Н 21 = Н 2 Н 22 = 2, 0÷ 7, 0 см (при нормальной длине), где 2, 0÷ 3, 0 см берут при плоских боках; 4, 0÷ 5, 0 см – при нормальных боках; 6, 0÷ 7, 0 см – при выпуклых боках. Точки Н 21 и Н 22 соединяют с точкой Б 2 прямыми линиями, следя за тем, чтобы эти линии плавно переходили в стороны боковой вытачки. Длину боковых линий от точки Б 2 вниз уравнивают с длиной отрезка Б 2 Н 2: • Б 2 Н 21' = Б 2 Н 22' = Б 2 Н 2. Линии низа заднего и переднего полотнищ проводят плавно соединяя точки Н 21' и Н 22' с горизонталью Н.

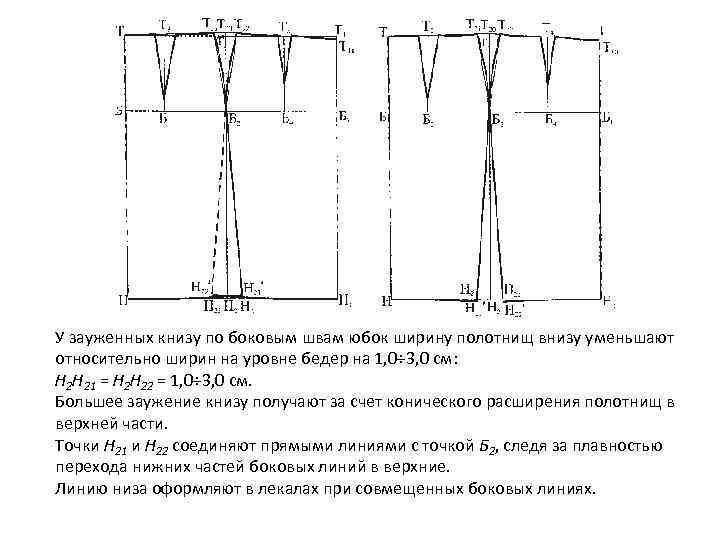

У зауженных книзу по боковым швам юбок ширину полотнищ внизу уменьшают относительно ширин на уровне бедер на 1, 0÷ 3, 0 см: Н 2 Н 21 = Н 2 Н 22 = 1, 0÷ 3, 0 см. Большее заужение книзу получают за счет конического расширения полотнищ в верхней части. Точки Н 21 и Н 22 соединяют прямыми линиями с точкой Б 2, следя за плавностью перехода нижних частей боковых линий в верхние. Линию низа оформляют в лекалах при совмещенных боковых линиях.
